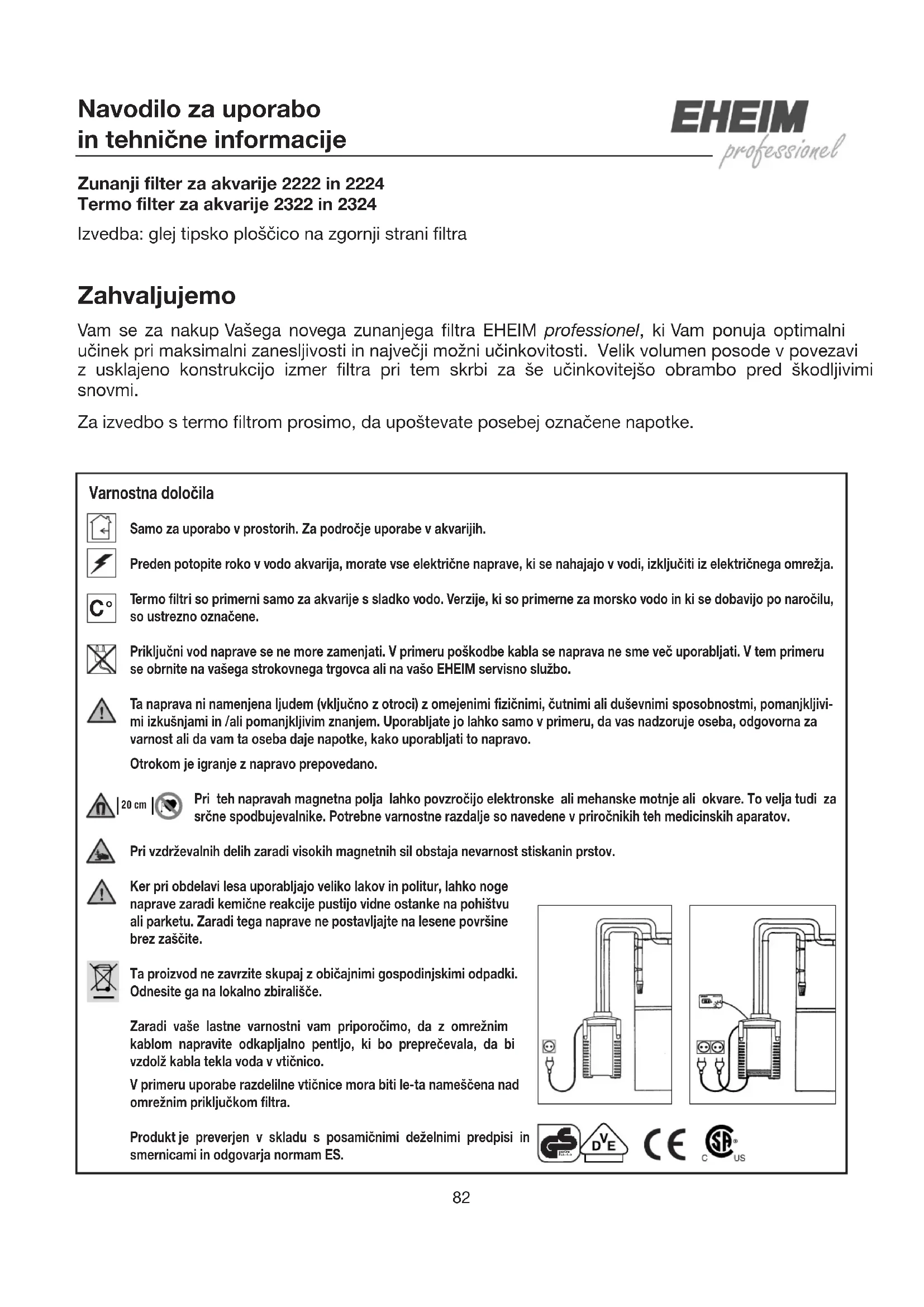

NAVODILA ZA UPORABO Filter 2322 EHEIM
Vyhradne k pouziti v mistnosti. Pro akvarijni ucely.
Izvedba: glej tipsko plošćico na zgornji strani filtra
Zahvaljujemo
Vam se za nakup Vašega novega zunanjega filtra EHEIM professionl, ki Vam ponuja optimalni učinek pri maksimalni zanesljivosti inNJaječji možni učinkovitosti. Velik volumen posode v povezavi z usklajeno konstrukcijo izmer filtra pri tem skrbi za še učinkovitejso obrambo pred škodljivimi snovmi.
Za izvedbo s termo filtrom prosimo, da upostevate posebej označene napotke.
Varnostna dolocila
Samo za uporabo v prostorih. Za področje uporabe v akvarijih.
Preden potopite roko v vodo akvarija, morate vse elektricne naprave, ki se nahajao v vodi, izključiti iz elektricnega omrežja.
Termo filtri so primerni sono za akvarije s sladko vodo. Verzije, ki so primerne za morsko vodo in ki se dobavijo po narocilu, so ustrezno oznacene.
Priklucni vod naprave se ne more zamenjati. V primeru poskodbe kabla se naprava ne sme več uporabljati. V tem primuru se obrnite na vašega strokovnega trgovca ali na vašo EHEIM servisno službo.
Ta naprava ni namenjena ljudem (vklučno z otroci) z omejenimi fizicnimi, cutnimi ali duševnimi sposobnostmi, pomanjkljivi mi izkušnjami in /ali pomanjkljivim znanjem. Uporabljate je lohko samo v primuru, da vas nadzoruje oseba, odgovorna za varnost ali da vam ta oseba daje napotke, kako uporabljati to napravo.
Otrokom je igranje z napravo presupovedano.
20cm
Pri teh napravah magnetna polja lahko povzrocijo elektronske ali mehanske motnje ali okvare. To velja tudi za srcne spodbujevalnike. Potrebne varnostne razdalje so navedene v prirocnikh tet medicinskih aparatov.
Pri vzdrrzevalni delih zaradi visokih magnetnih sil obstaja nevarmost stiskanin prstov.
Ker pri obdelavi lesa uporabljajo veliko lakov in politur, lahko noge naprave zaradi kemicne reakcije pustijo vidne ostanke na pohistvu ali parketu. Zaradi tega naprave ne postavljaje na lesene povrsine brez zašcite.
Ta proizvod ne zavrzte skupaj z obiciajnimi gospodinjskimi odpadki. Odnesite ga na lokalno zbiralisce.

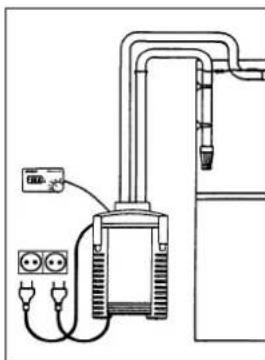

Zaradi vase lastne varnostni vamp priporocimo, da z omreznim kablom napravite odkapljalno pentljo, ki bo preprecevala, da bi vzdolz kabla tekla voda vvticnico.
V primeru uporabe razdelilne vticnice mora biti le-ta namešcena nad omrežnim priključkom filtra.
Produkt je preverjen v skladu s posamicimi dezelnimi predisisi in smernicami in odgovarja norman ES.
C
Zunanji filtri 2222 in 2224 za sladko in morsko vodo
Termo filtri 2322 in 2324 so primerniismo za akvarije s cladko vodo
① zgornji del filtrà ② tesnilo profila ③ filtrsko runo (belo) ④ filtrska blazina (modra) ⑤ filtrski vložki ⑥ gumijasti tulec ⑦ zaporni zapah ⑧ filtrska posoda ⑨ adapter z zapornimi pipami ⑩ držalo cevi ⑪ sesalna cev ⑫ filtrska kosara ⑬ iztočni lok ⑭ cev šobe z zamaškom ⑮ prižemni lok s sesalnikom ⑯ cevi ⑰ vazelin.
Termo filter: ⑱ regulacijski gumb ⑲ kontrolna lučka.
Prosimo, med odpiranjem embalaže preverite, ali obstajajo vsi deli v nnej.
Montaža
(1) Izvlecite vsa stiri zaporna zapaha filterske posode ter jih rinite navzgor. S pomocjo obeh priemalnih vtorov lahko dvignete zgornji del filtra.
(2) Snemite filtrsko runo ter vzemite ven posamezne filtrske vložke, enega po enega. Spuščena prijemalna držala filtrskih vložkov se enostavno izvlečeo.
(3) Napolinite filtrske vložke z filtrsko maso EHEIM. Spodnjo filtrsko posodo napolnite z EHEIM MECH-om samo tolikor, da se modra filtrska blazina lahko vleze pod prijemalno držalo. Drugi filtrski vložek napolnite z biološko filtrsko maso SUBSTRATpro skoraj do roba.
Pozor: Ne prepolnite, ne zamašite cevnega prepusta.
(4) Potem temeljito izperite filtrsko maso v kosari pod tekoco vodo, dokler ne ostane vidljivih nobenih sledi vode.
(5) Vstavite filtrski vložek z modro filtrsko blazino nazaj v filtrsko posodo ter ga močno pritisnite navzdol, dokler se ne vsedi na ležišćno letev. S tem je dosežena varna tesnitev med filtrskim vložkom in filtrsko posodo.
Rinite noter tudi drugega filtrskega vložka s tem, da odprtine cevi morajo ležati ena nad drugo ter vsaka skupaj z gumijastim tulcom tvoriti po eden varen spoj. Prijemalna držala spustite nazaj in pazite, da vsi filtrski vložki ležijo eden na drugem v obliki snopa.
Drugi gumijasti tulec nataknite na zgornji filtrski vložek. Potem postavite belo filtrsko runo na način, da izvirtina leži nad odprtino cevi.
Pozor: Ne postavljaje belo filtrsko runo pod držalo košare za filtrsko maso.
Termo filter:
(6) Pri izvedbi s termo filtrom je potrebno paziti, da odprtina cevi filtrskih vložkov ne lezi prek priključega dela grelca.
(7) Preverite, ali je tesnilo profila na zgornjem delu filtra umazano in sedi v svojem utoru v ustrez-nem položaju.
(8) Postavite zgornji del na filtrsko posodo, pri Čemer cevni nastavek zgornjeg dela filtra mora biti vtaknjen v cevni vod filtrskih vložkov. Zaprite vsa štiri zaporna zapaha.
(9) Pozor: Preden postavite adapter za cevne priključke v zgornjem delu filtra, preverite oba tesnilna obroča glede poškodb in natančega položaja. Tesnilna obroča rahlo namastite z malo vazelina, da bi si olajšali njuno postavljanje.
(10) Popolnama vtaknite adapter z zapahnitvenim držalom, ki stoji v navpičnem položaju, v za to predvideno odprtino na zgornjem delu filtra ter ga zaprite na način, da zataknete zapahnitveno držalo adapterja z istočasnim pritiskom na le tega.
Vstavljanje cevi
(11) Da bi zaprli zaporne pipe, nastavite oba vzvodna držala adapterja v položaj OFF.
(12) Priložene cevi nataknite do omejevala na cevne nastavke na adapterju. Pred tem zmehcajte cevi s toplo vodo.
Napotec: Uporabljajte vsekakor originalne cevi EHEIM.
(13) Postavite dvodelno držalo cevi okrog postavljenih cevi, obesajte ga postrani ter medsebojno
(14) zapahnite pripadajoe mu dele.
(15) Postavite popolnama priapravljeni filter v spodnjo omaro. Pazite na predpisano visinsko razliko: najvecja dovoljena visinska razlka med povrsino vode in dnom filtra je 180 cm, da bi lahko urensnicili njegovo optimalno funkcioniranje.
(16) Nataknite filtrsko kosaro na sesalno cev ter jo pritrdite z dva prižemna loka in sesalnika na
(17) notranjo steno akvarija.
(18) Spojite iztočni lok in cev šobe z malim komadom cevi ter jih postavite v akvarij s pomočjo prižemnegа loka in sesalnika. V odvisnosti od velikosti postavite jih na ozadje ali na eno od stranskih sten. Odprto stran cevi šobe zaprite s prilozhenim zapornim zamaškom.
Nasvet: V odvisnosti od zeljene intenzitete gibanja po povrsini cev šobe lahko postavite pod ali na nivo vode.
(19) Povlecite cevi od filtra skozi odprtino ozadja omare.
Spojite postavljeno sesalno cev s sesalno strano ter iztochni lok s pritisno strano filtra.
Pazite pri tem, da so cevi ravno poležene in da niso zavite pod ostrim kotom. Po potrebi jih skrajšajte.
Nasvet: Zmehcajte cevi s toplo vodo. Na ta način se zavitja cevi lahko enostavno izravnajo.
Začetek obratovanja
(20) Odpritze zaporne pipe na adapterju filtra takto, da nastavite oba vzvodna držala v smer cevnega voda (položaj ON). Potem sprostite cev za pritisk na cevi šobe ter vzpostavite pretok vode.
(21) Nasvet: Za to je predvsem ustrezen praktični instalacijski komplet 1 EHEIM za sesalno stran
(22) (st. naročila 4004300 z 12 mm Ž) ali sesalnik EHEIM (st. naročila 4003540). Zunanji filter se polni z vodo samodejno.
Potem ko je filter napoljen, ponovno vzpostavite cevni spoj.
(23) Nasvet: S pomocjo integrirane zaporne pipe (OUT) lahko postopno regulirate moč filtra glide pritiska.
Pozor: Moč Črpalke ne smete nikoli zmanjsati na sesalni strani (IN).
(24) Potem ko vse cevne spoje še enkrat preverite glede tesnjenja ter držalo cevi glede ustreznega položaja, lahko vklopite filter s pomočjo vtikača.
Termo filter:
(25) Pozor: Šele ko filter enakomerno obratuje, lahko vkljucite grelec s pomočjo njegovega zasebnega kabla. Grelec nikoli ne sme obratovati suh.
Po vklopu grelca počakajte nekaj minut, dokler se termostat v filtrski posodi ne prilagodi na temperaturo vode v tem Času.
(26) Gumb za regulaciono temperature se na zaetku nastavi v srednji polojazj (strel), to pa prine-se do regulacione temperature vode od 25^ do 27^ . Kontrolna lucka pokaze obratovanje grelca ter nestane, potem ko je nastavljena temperatura dosezena.
(27) Če Želite visjo vrednost, vrtite gumb za regulaciono pri izklopljeni kontrlni lucki v smeri urnega kazalca, dokler signal ponovno ne vkluči lucko.
Potem ko je gretje izklopljeno in kontrlna lucka ne sveti vec, preveri se dejanska temperatura vode v akvariju. Ce je njena vrednost sie prenizka, postopek se ponovi.
Kot pomoc obstaja + / - skala v nastavitvenem območju: eden razmak ustreza okrog 1^
(28) Če je med gretjem ze dosežena izmerjena temperatura, regulacijski gomb obrnete nazaj, dokler kontrolna lučka ne ugasne.
Kurjava obdrži nastavljeno vrednost komaj konstantno. Če temperatura začne padati, samodejno se vklopi, dokler ne dosega potrebno vrednost.
V primeru motenj elektricnega omrežja kontrolna lučka grelca utripa. Po prekinitvi motnje grelec funkcionira normalno.
Vzdrževanje in nega
Termo filter:
Najprej izvlecite vtikač kurjave, potem pa vtikač Črpalke.
(29) Oba zaporna vzvoda na adapterju zaprite v položaj OFF. Zapahnitveno držalo dvignite navzgor ter sprostite adapter iz zgornjega dela filtra.
(30) Vzemite zunanji filter s pomočjo obeh prijemalnih utorov ven.
(31) Odprité vse zaporne zapahe ter snemite zgornji del filtra.
(32) Da bi očistili prostora Črpalke, odpritePokrov Črpalke na dnu zgornjega dela filtra tako, da ga obrnete v levo.
(33) Potem snemitePokrov Črpalke,rotor s krilnim kolesom in osovino.
(34) Dele Črpalke in hladilni kanal temeljito očistite s kompletom za Čišćenje EHEIM (št. narocila 4009580). Osovino izperite previdno (nevarnost zloma!) ter potem sestavite rotor in ga vstavitte nazaj.
Med montažo pazite na natančni položaj osovinskih tulcev inPokrova Črpalke. Potem z obrtanjem v desno pritrditePokrov Črpalke nazaj.
(35) Filtrske mase: Izvlecite runo in filtrske vložke iz filtrske posode. Temeljito izperite filtrsko maso z mlačno vodo - tak o dolgo, dokler sledi vode popolnama ne izginijo.
Belo filtrsko runo je namenjeno mehaničnemu finemu filtriranju ter se sme uporabiti samo enkrat zato, ker delcev umazanije, ki se na njem nabirajo, ni:no popolnama izprati.
Uporabljaje novo runo (st. narocila 261 6225).
Modro filtrsko blazino (št. naročila 2616220 - 1 komad obstaja v kompletu) lahko 2-3 krat uporabite. Pred uporabo temeljito izperite.
Nasvet: Pri novi uporabi SUBSTRAT-a pro pomešajte okrog 1/3 rabljene filtrske mase z novim materialom tak, da se bakterijske kulture hitrejše razmnožijo.
(36) Izperite filtrsko posodo ter potem rinite filtrske vložke nazaj. Pritisnite najbolj spodnji vložek do ležiščne letve ter pazite na ležišće naslednjega filtrskega vložka v bliki snopa. Odprtine cevi filtrskih vložkov morajo pri tem ležati ena nad drugo ter biti zatesnjene z gumijastimi tulci. Postavite novo filtrsko runo.
Pozor: Belo filtrsko runo ne sme biti postavljeno pod držalom košare za filtrsko maso.
Preverite tesnilo profila na zgornjem delu filtra glede pravilnega položaja in cistote. Potem rahlo namastite tesnilo na zgornjem delu filtra z vazelinom. Postavite zgornji del filtra na filtrsko posodo. Zaprite zaporne zapahe in filtra postavite v spodnjo omaro nazaj.
Preverite oba tesnilna obroča na adapterju glede poškodb in pravilnega položaja ter ju rahlo namastite z vazelinom. Vstavite adapter ter ga zapahnite.
Potem ko so oba zaporna vzvoda na adapterju odprta (položaj ON), filter se samodejno napoli ni z vodo ter na ta način postane priapravljen za delo. Potem vtaknite vtikač v vticnico, da bi ga vklopili.
Napotec: Redno preverjajte cevne spoje glede pravilnega položaja.
Pozor: Filter mora biti v navpičnem položaju med obratovanjem.
Termo filter:
(37) Izperite filtrsko posodo. Očistite občasno mulj, ki se nabira na grelcu. Ne zvijajte grelca. Ne potaplajte filtrsko posodo v vodo. Zašcitite grelno elektroniko pred brizgajoco vodo.
Filtrske vložke rinite nazaj, kot je opisano zgoraj. Filter vklopite na način, da uporabite vtikac zgornjega dela filtra. Vtaknite vtikač grelene enote, šele ko fliter začne enakomerno obratovati.
Благорамьс
3a npno6peTHe Bawero HOBOro BHyTpEnHrO fNtbpA EHEIM professionl. NtbpOTnuaeTc ONTMaJIbHOI pON3BOIDTeJBHOCTbIO pRn MaKcImaJIbHOI HAdExHOCTn IMakCImaJIbHOI 3ΦΦekuBHOCTn. PpN ATOM 3a CHTE BoJbUoro OObema fNtbpA n CneuaJIbHO INoOpbaHHbIX ΦNtbpTyUOxMATEpnaIOB DOCTnRAETcBAICOKO3ΦΦKTNBHaJΦNtbpauzra.
Co6IoudaIte, noXaIyIcTa, oO6bIe yka3aHnI dIy IcNoJIHeHn TePmOΦnJIbTpa.
Yka3aHnnoT3XHnke6e3oNaCHOCTu
ToIbko nIra IcnoIb3ObaHnB NOMEuEHN; nIra AkBaPnyMOB
Ppna p6oTAX B BOe np6op OTKIOUOaTb OT 3JeKTPOCETM
TePMoHnIbTpblnpedHa3HaueHbIgNcNoIb3OBAHnTolbKO B npeCHOBODhIXaKBapnymax.
IINCNOB3OBAHNAKBAHPNMA C MOPCKO BDOJ,CTOIT COOTBETCTBYUON 3HAOK.CoEHNHTeNBHbI npoBOHe NpOLeXnT 3aMeHe.Bcnyae nobpejdeHn 3neKTPOKa6eHn He nCNoB3OBaTB fNtbp.ObpaNTteCk BaWemynpoabuy Hn cepBNC hnpMbI EHEIM.
Dahhbi HAcoc He npedha3Huehen IINI NOB3OBaHHN IINaMn (BKIOUyAeTe) C ORpaHneHHbIMN NCHXUeCKHM, CEHCOPHBIMN NIN YMCCTBEHHbIMN CNOOC6HOCTAMN, INN C OTCYCTBnEM ONbTA N/INN OTCYCTBnEM 3HaHNI, 3a NCKJIIOyeHNem CnyaH, KOrDa 3a HmN HaBIIOdaET OTBETCTBeHHOE 3a 6e3ONaCHOCTb IINo, INN PONyHNBWMN OT HERO YKa3AHN, KAK NcNOJb3OBaTb 3OT HAcoc. DeTN DOJXHbI 6bITb NOD HA6IODeHNem, YTO6bl HE DOnyCTNTb BO3MOXHOCTn DInr DetEur nPapb HAcocom.
20cm
MarHnTHbIe NOJr 3TNX yCTPOINCTB MOrYr npNBcETN K 3JIeKTPoHHbIM Nm MexaHueCKM NOMexAM Nn NOBpeKdEHnM.3To KacaetcB T.4.KapDIOCTMMyIANTOpOB.CoOTBetCTByUOUIe 6e3OnachBle DnCTAHuN yKa3aHb BpyKOBOdCTBaX K 3TmMeMNHCKNM pnp6opam.
Pnp npoBeHn Texnueckoro 06cnyxnbHn cyuectByet onaCHOCTb npdaBnBaHn naIbueB n3-3a BbICOKnx MarHHthbIX ycHnn.
C yuyetom MHOROo6pa3nI JAKOB I NOJINPOBOK, NcnoJIb3yUOuXcR np06pa6oTKe dpeBecnHbI, He nCKIOuAeTcra, 1TO HOKKn ycToPoiCTBa MOrY OCTaBnTB Cnebl Ha Me6eJI INn NapKeTe, BbI3BaAHHbIe XmMuecko peaknei.
NoTOMy He CTONT yCTaHABINBaTb npn6Op Ha DepeBHHyIO NOBepxHOCTb 6e3 NpIIOKKn.
DahHoe n3dJIe He BbI6paCbIBaTb C 06bIHybIM DOMaunm MycOpom. CdaTe n3dJIe B MeCTbIyHKT c6Opa uytuHaun.

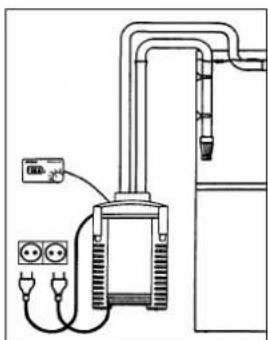

Дя Baewe 6e3oNaChOCTn peKOMeHdyem 6pa3OBaTb n3 ceTeBOrO Ka6eIg KOJIbU, YTO6bl NCKJIOuHTb BO3MOXHOCTb nonadHn B0db I B po3ETky. Ppr NcNoJIb3OBaHnn paCnpdeIeNTbHOn po3ETKn ee CJeDyET pa3MeCTNtB Na dcTeBBIM pa3bEmomФHbTpA.
NcnoB3OBAHne daHHoro npn6opa pa3peuheHO B COOTBETCTBm CnpednncAHnMn nDnpeKTHBaMn φPΓ. DaHHbI npn6op COOTBETCTBYET HOpMaM EC.
C
BHeuHne 2222 n 2224 IpeCHObIX MOpCKNX aKBapNMyOB TepMoIbtpbl 2322 n 2324 npedHa3NaeHbToJbKO IpeCHObIX aKBapNMyOB
① BepxHra YacTb HnIbTp a ② PpOHNbHa yNlOTHTeNbHa npoklaJa 3 FNJIbTpOBAhBbMy XoJCT (6eBb) ④ FNJIbTppyUcM MaT (CnHn) ⑤ FNJIbTpPyUcMe 3JeMaHbE HaCaAKn ⑦ 3aueKApynC FNJIbTp a ⑨ AanTep c 3aOpHbIMn KpaHAMn ⑩ UNaHROBb 3axmM ⑪ BcAcBaIOuPi NaTppy6ok ⑫ CeTaBb FNJIbTp ⑬ BbIXoHOH OTBOd ⑭ "PneYta" C 3arNyUkoN ⑤ Kpeex C npucocKoN ⑥ UHaHn ⑦ Ba3eInH.
TepmoΦnIbTp: 18 PerynipOBOuHa KhONka 19 KoHTpOJIbHb INIaKATop.
Pn paacnakokBke npOBepbTe, noXaIyIcTa, HAIuYne BceX deTajl.
MOHTAX
(1) OTKpbIb I nOTaHyt b HabePx Bce Yetbpe pacnoNoXHHbIe Ha Kopnyce fNbTpa 3aueKn. Ppr nOmoU n oboxy yRny6bHeHn BepxHra Yactb fNlbTp aERKO CHMaTc.
(2) BbHyTb ΦnIbTpOBAHbHbXoJIcT, a 3aTeM noOuepeHNO OTdIbHbIe ΦnIbTpYIOUne ΘJeMeHTbI. OnyIeHHbIe pyKIN ΦnIbTpYIOUnx ΘJeMeHTOB BbITraNBAIOCTHaBepx.
(3) HanonHntb 3eMeHTb fNtpyIOueM MaccO EHEIM. HanoHnTb HxHne Kopnyca fNtpoB MaTePnaIOM EHEIM MECH TolbKO hactoBko, YTO6bI PNO pyKo MoXHO bIo IO NOMECTNb CINH NfNtpyIOuM Mat. BToPOJ fNtbyIOUIN 3eMeENT 3aONHNTb NOTu Do camoro erO Kpa8 6NoIOnrueckOJ fNtpyIOueM MaccO SUBSTRATpro.
