MANUAL DE UTILIZADOR Filter 2322 EHEIM

Filtros exteriores para aquário

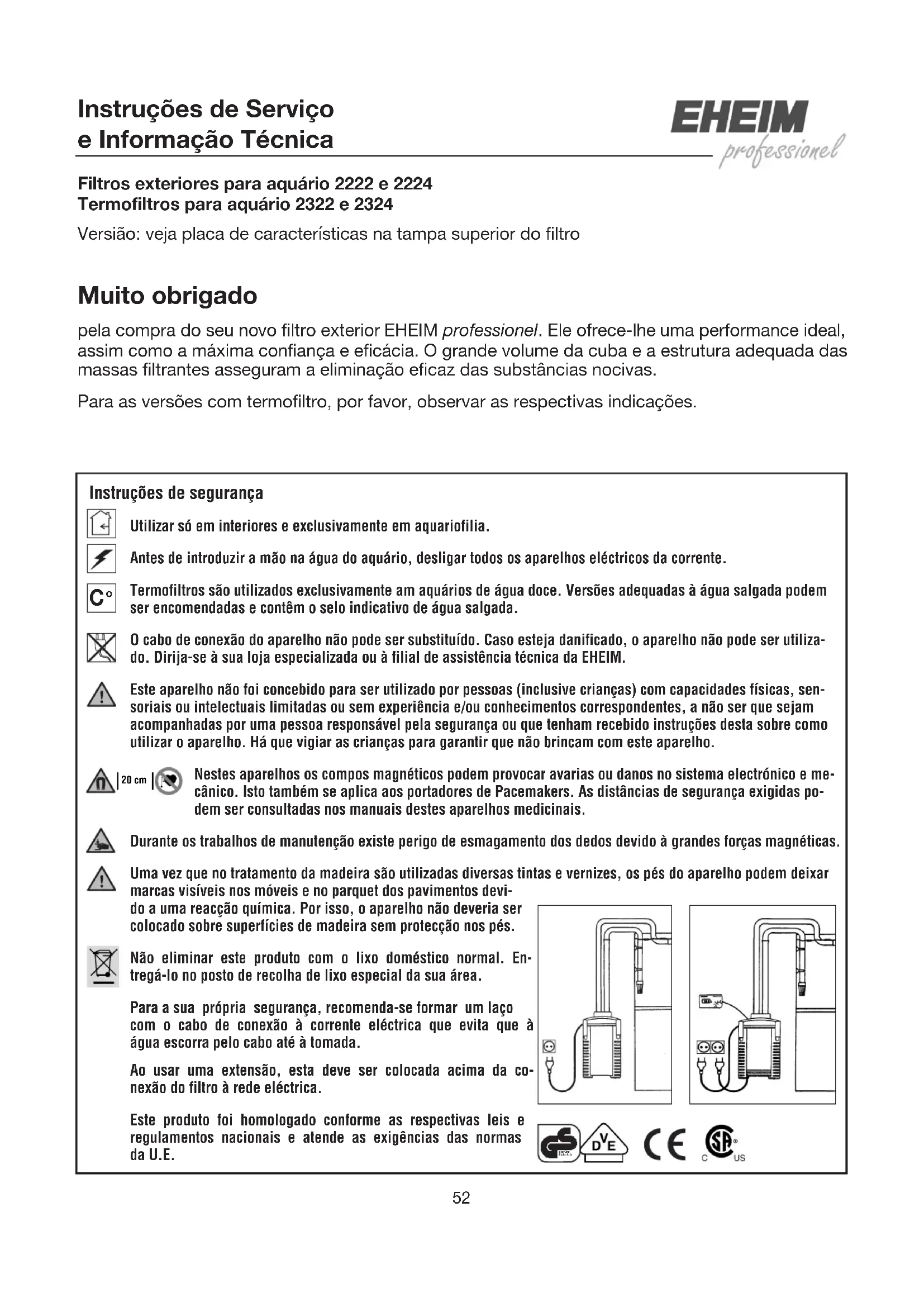

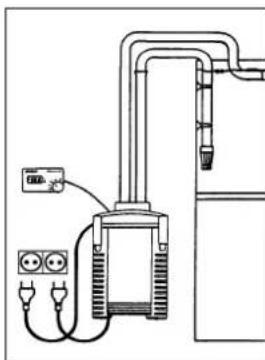

°52 Instruções de Serviço e Informação Técnica Filtros exteriores para aquário 2222 e 2224 Termofiltros para aquário 2322 e 2324 Versião: veja placa de características na tampa superior do filtro Muito obrigado pela compra do seu novo filtro exterior EHEIM professionel. Ele ofrece-lhe uma performance ideal, assim como a máxima confiança e eficácia. O grande volume da cuba e a estrutura adequada das massas filtrantes asseguram a eliminação eficaz das substâncias nocivas. Para as versões com termofiltro, por favor, observar as respectivas indicações. Instruções de segurança Utilizar só em interiores e exclusivamente em aquariofilia.Antes de introduzir a mão na água do aquário, desligar todos os aparelhos eléctricos da corrente.Termofiltros são utilizados exclusivamente am aquários de água doce. Versões adequadas à água salgada podemser encomendadas e contêm o selo indicativo de água salgada.O cabo de conexão do aparelho não pode ser substituído. Caso esteja danificado, o aparelho não pode ser utiliza-do. Dirija-se à sua loja especializada ou à filial de assistência técnica da EHEIM.Este aparelho não foi concebido para ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sen-soriais ou intelectuais limitadas ou sem experiência e/ou conhecimentos correspondentes, a não ser que sejam acompanhadas por uma pessoa responsável pela segurança ou que tenham recebido instruções desta sobre comoutilizar o aparelho. Há que vigiar as crianças para garantir que não brincam com este aparelho.Nestes aparelhos os compos magnéticos podem provocar avarias ou danos no sistema electrónico e me-cânico. Isto também se aplica aos portadores de Pacemakers. As distâncias de segurança exigidas po-dem ser consultadas nos manuais destes aparelhos medicinais.Durante os trabalhos de manutenção existe perigo de esmagamento dos dedos devido à grandes forças magnéticas.Uma vez que no tratamento da madeira são utilizadas diversas tintas e vernizes, os pés do aparelho podem deixarmarcas visíveis nos móveis e no parquet dos pavimentos devi-do a uma reacção química. Por isso, o aparelho não deveria sercolocado sobre superfícies de madeira sem protecção nos pés.Não eliminar este produto com o lixo doméstico normal. En-tregá-lo no posto de recolha de lixo especial da sua área.Para a sua própria segurança, recomenda-se formar um laçocom o cabo de conexão à corrente eléctrica que evita que àágua escorra pelo cabo até à tomada.Ao usar uma extensão, esta deve ser colocada acima da co-nexão do filtro à rede eléctrica.Este produto foi homologado conforme as respectivas leis eregulamentos nacionais e atende as exigências das normasda U.E.

geprüfteSicherheit 20 cmInstalação (1) Levante os quatro clips desaperte-os e puxe para cima. Com a ajuda das duas pegas a ca- beça da bomba pode ser facilmente levantada. (2) Retire a almofada fina filtrante e retire os recipientes para as matérias filtrantes agarrando a pega retráctil e puxando para cima. (3) Coloque nos recipientes para as matérias filtrantes, matérias EHEIM para obter melhores resultados. Coloque no recipiente do fundo EHEIM MECH, mas deixe espaço suficiente de forma a que a almofada azul possa ser colocada dentro do recipiente debaixo da pega re- tráctil. Coloque no segundo recipiente a matéria biológica SUBSTRATpro até abaixo da borda. Atenção: Não encher demasiado o recipiente. Não impeça o fluxo através do tubo. (4) Lave a matéria filtrante dentro dos recipientes com água corrente até deixar de ficar turva. (5) Coloque o recipiente e a «almofada» azul dentro da caixa do filtro e faça uma pequena pres- são para baixo até este atingir a estrutura de suporte. Isto garante um fecho hermético entre o recipiente para as matérias filtrantes e a caixa do filtro. Coloque o segundo recipiente da mesma forma. Verifique se o tubos para o fluxo da água encaixam perfeitamente uns nos outros e se os 2 selos de borracha se ajustam perfeitamen- te nas aberturas de cada tubo, de forma a se obter um fecho hermético. Seguidamente coloque almofada de filtragem fina (branca) de tal forma que o orificio redon- do coíncida com a abertura do tubo de fluxo de água. Atenção: A massa filtrante branca (tipo algodão) deve ser colocado por cima dos cestos que se encontram no copo do filtro. Termofiltro: (6) Na versão de termofiltro verifique que o tubo de fluxo água não é colocada directa- mente acima da resistência.

Filtros exteriores para aquário 2222 e 2224 para água doce e salgada Termofiltros para aquário 2322 e 2324 sólo só para água doce

Recipientes para matéria filtrante

Dispositivo de ligação integrado de dupla torneira

Tubo de entrada de água

Tubo de segurança de saída de água

Barra de espalhamento de água (chuveiro) e borracha final

Luz de controlo. Quando tirar o filtro da caixa verifique se todas as peças estão presentes.

(7) Verifique se o vedante está sujo e se está bem colocado na ranhura na bomba.(8) Coloque a bomba na caixa do filtro de forma a que a ligação do tubo de entrada da bomba fique alinhado com o tubo dos recipientes das matérias filtrantes. Feche os 4 clips. (9) Nota: Antes de colocar o dispositivo de integração para ligar a mangueira à cabeça do filtro, é necessário verificar se os dois aneis de vedação estão intactos e colocados correctamente. A aplicação de um pequena quantidade de vaselina facilitará a montagem dos aneis de vedação. (10) Insira o dispositivo de ligação integrado de dupla torneira, com os grampos voltados para cima, na abertura da cabeça da bomba. Para fixar os grampos para a posição de fechar ponha a pega para baixo. Instalação dos tubos (11) Feche o dispositivo de dupla torneira deslocando as duas alavancas para a posição OFF. (12) Impulsione os tubos no local de entrada e saída de água no dispositivo de torneira dupla até atingir o máximo. Como esta operação pode ser um pouco dificil mergulhe os tubos em água quente para os tornar mais moles e facilitar este trabalho. Sugestão: É importante que use apenas tubos EHEIM. (13) Coloque as duas partes do grampo à volta dos tubos já colocados, coloque-os na posição (14) correcta e feche-o. (15) Coloque o filtro já pronto no compartimento abaixo do seu aquário e tenha em atenção às alturas de instalação prescritas: A distância entre a superficie da água e a base do filtro não deve exceder 180 cm de forma a obter um optimo funcionamento. (16) Ligue o ralo de aspiração ao tubo de entrada de água e fixe-o ao vidro no interior do aquário (17) com os dois clips e as ventosas. (18) Ligue o tubo de segurança à barra de espalhamento de água com um pequeno pedaço de tubo e coloque-a dentro do aquário com os clips e as ventosas. Coloque-a na retaguarda ou num dos cantos do aquário dependendo do espaço disponivel. Feche a barra de espalhamento de água com a borracha final (anexa). Sugestão: A barra de espalhamento de água pode ser colocada quer à superficie da água quer dentro de água, dependendo da quantidade de oxigénio e do movimento desejado. (19) Guie as mangueiras desde o filtro até ao aquário através de uma abertura no móvel do aquário e ligue o tubo de entrada de água na zona de sucção e o tubo de saída de água no local de pressão. Sugestão: Se colocar o tubo em água quente antes de o manobrar este ficará mais mole e pode ser facilmente apertado. Começar o funcionamento (20) Abra as torneiras do dispositivo de torneira dupla deslocando as duas alavancas para a po- sição ON. 54(21) Nota: Retire então o tubo de saída da barra espalhadora e monte o sifão, de preferência com (22) a conjunto “Installation SET 1” para a entrada de água EHEIM (n° 4004300, ø 12 mm) ou com o aparelho de sucção (n° 4003540). O depósito ficará automaticamente cheio de água. Volte a ligar a tubagem. (23) Nota: Através da torneira integrada (OUT) é possível regular a potência do filtro do lado da pressão. Atenção: A potência da bomba nunca deve ser reduzida do lado da aspiração (IN). (24) Verifique mais uma vez se todas as ligações estão estanques e apenas de depois de o fazer ligue o aparelho à corrente.

Termofiltro: (25) Atenção: Ligue a resistência (cabo separado) apenas quando o filtro estiver a trabalhar com regularidade. Nunca ligue a resistência quando esta está em seco. Depois da resistência ser ligada à corrente, aguarde alguns minutos para que a sonda da caixa do filtro se adapte à actual temperatura da água. (26) Rode o botão do controlo de temperatura para uma posição vertical (seta), a qual corres- ponde a um valor de temperatura compreendido entre 25°C e 27°C. A luz de controlo acende quando a resitência está em funcionamento, e desliga quando a temperatura de- sejada foi atingida. (27) Se desejar aumentar a temperatura, rode o botão no sentido dos ponteiros do relógio (com a luz de controlo apagada) até acender novamente a luz de controlo. Quando a resitência e a luz de controlo apagar novamente verifique a temperatura da água com um termometro. Se o valor ainda estiver muito baixo repita o procedimento acima referido. Como orientação use a escala +/ -: cada subdivisão é equivalente a aproxima- damente 1°C. (28) Se a temperatura desejada for atingida enquanto a luz de controlo estiver acesa, rode o botão no sentido contrário aos dos ponteiros do relógio até a mesma apagar. A resistência mantem a temperatura constante. Imediatamente que a temperatura baixe esta liga automáticamente, até se atingir o valor desejado. Durante o corte de energia eléc- trica ao aparelho a luz de controlo fica a piscar. Quando este for ligado, a resistência reco- meça a trabalhar correctamente.

Manutenção Termofiltro: Desligue em primeiro lugar a ficha da resistência, e só depois desligue a ficha do filtro.

(29) Feche as duas alavancas das torneiras (posição OFF). Levante com cuidado o grampo e re- tire o dispositivo integrado de torneira dupla da bomba. (30) Retire o filtro do seu compartimento usando as duas pegas.56 (31) Abra todos os clips e retire a bomba. (32) Para limpar a bomba vire-a ao contrário e abra a cobertura rodando-a no sentido contrário ao (33) dos ponteiros do relógio. Depois retire a cobertura da bomba, a turbina e a chumaceira. (34) Lave cuidadosamente os componentes, a câmara da turbina e o canal de lubrificação com o conjunto de limpeza EHEIM 4009580. Enxague bem a chumaceira (perigo de partir). Insira no- vamente a turbina e a chumaceira nos seus respectivos lugares. Tenha o cuidado de colocar a chumaceira e a cobertura da bomba. Para fechar rode-a no sentido dos ponteriros do relógio. (35) Matéria filtrante: Retire as almofadas filtrantes e os recipientes. Lave cuidadosamente as matérias filtrantes com água retirada do aquário – até não se ver nenhuma sujidade. A almofada filtrante fina (branca) serve como filtração mecânica e só deverá ser usada uma vez. Visto que, as partículas de sujidade ficam aderentes e não podem ser completamente retiradas. Utilize uma nova almofada filtrante n° 2616225! A massa filtrante azul (1 x inclui- da no conjunto n° 2616220) pode ser utilizada 2 ou 3 vezes. Enxague fortemente antes de usar. Sugestão: Quando renovar o SUBSTRATpro, mantenha 1/3 da matéria filtrante já utilisada misturando-a com a nova, de forma a acelerar a colonização das bactérias. (36) Lave a caixa do filtro e depois coloque as matérias filtrantes nos respectivos recipientes e estes dentro do filtro. Pressione o recipiente até ao suporte, e depois introduza o segundo recipiente. No processo o tubo de fluxo deve ser alinhado com o recipiente imediatamente acima, e os selos de borracha devem estar correctamente encaixados nas aberturas para se poder alcançar um fecho hermético. Atenção: A massa filtrante branca (tipo algodão) deve ser colocado por cima dos cestos que se encontram no copo do filtro. Coloque uma nova almofada filtrante no recipiente superior. Verifique se o vedante encaixa perfeitamente na bomba e se este está limpo. Depois lubrifique ligeiramente o vedante da bomba com vaselina. Verificar se os dois aneis de vedação no dispositivo de integração estão intactos e colocados correctamente. Aplicar uma pequena quantidade de vaselina, introduza-o e feche-o no local. Depois das duas alavancas serem colocadas na posição ON o filtro encherá automáticamen- te. Ponha o filtro em funcionamento ligando-o à corrente. Aviso: Todas as ligações de mangueira deverão ser revistas regularmente, de modo a preser- var uma perfeita união. O filtro deverá trabalhar sempre na posição direita. Termofiltro: (37) Lave a caixa do filtro. Verifique periodicamente se a resitência tem depósitos de sujidade e limpe-a se necessário. Não dobre os elementos da resistência. Não coloque o filtro dentro d’água. Certifique-se que a resistência electrica não está em contacto com salpicos de água. Coloque os recipientes das matérias filtrantes como foi acima descrito. Ligue a ficha do fil- tro à tomada. Somente depois de ter o filtro a trabalhar com regularidade, ligue a resi- stência.
