HASZNÁLATI ÚTMUTATÓ Filter 2322 EHEIM

adaptér s uza- víracími kohouty

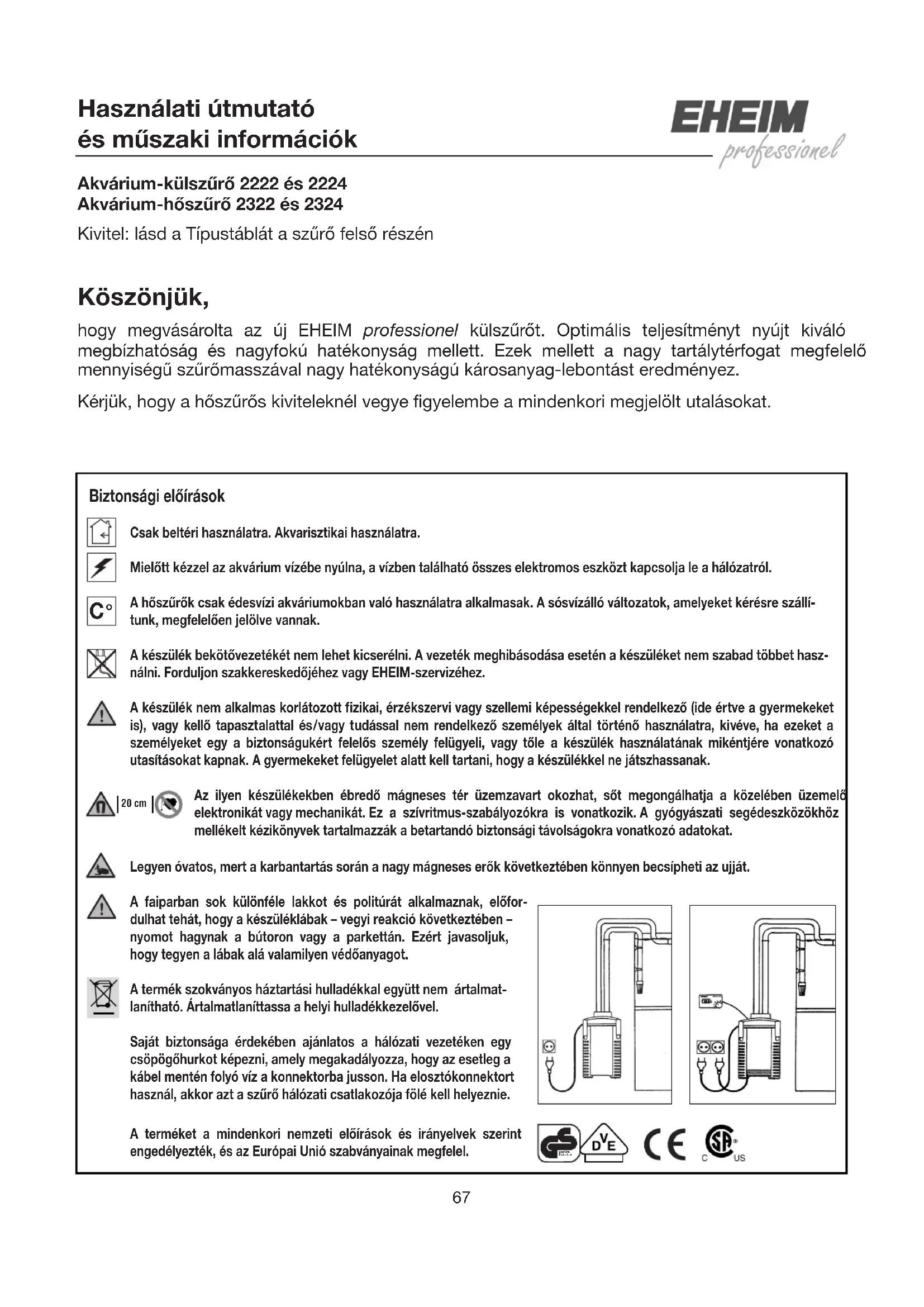

°Használati útmutató és műszaki információk Akvárium-külszűrő 2222 és 2224 Akvárium-hőszűrő 2322 és 2324 Kivitel: lásd a Típustáblát a szűrő felső részén Köszönjük, hogy megvásárolta az új EHEIM professionel külszűrőt. Optimális teljesítményt nyújt kiváló megbízhatóság és nagyfokú hatékonyság mellett. Ezek mellett a nagy tartálytérfogat megfelelő mennyiségű szűrőmasszával nagy hatékonyságú károsanyag-lebontást eredményez. Kérjük, hogy a hőszűrős kiviteleknél vegye figyelembe a mindenkori megjelölt utalásokat. Biztonsági előírások Csak beltéri használatra. Akvarisztikai használatra.Mielőtt kézzel az akvárium vízébe nyúlna, a vízben található összes elektromos eszközt kapcsolja le a hálózatról.A hőszűrők csak édesvízi akváriumokban való használatra alkalmasak. A sósvízálló változatok, amelyeket kérésre szállí-tunk, megfelelően jelölve vannak.A készülék bekötővezetékét nem lehet kicserélni. A vezeték meghibásodása esetén a készüléket nem szabad többet hasz-nálni. Forduljon szakkereskedőjéhez vagy EHEIM-szervizéhez. A készülék nem alkalmas korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező (ide értve a gyermekeket is), vagy kellő tapasztalattal és/vagy tudással nem rendelkező személyek által történő használatra, kivéve, ha ezeket a személyeket egy a biztonságukért felelős személy felügyeli, vagy tőle a készülék használatának mikéntjére vonatkozó utasításokat kapnak. A gyermekeket felügyelet alatt kell tartani, hogy a készülékkel ne játszhassanak.Az ilyen készülékekben ébredő mágneses tér üzemzavart okozhat, sőt megongálhatja a közelében üzemelőelektronikát vagy mechanikát. Ez a szívritmus-szabályozókra is vonatkozik. A gyógyászati segédeszközökhözmellékelt kézikönyvek tartalmazzák a betartandó biztonsági távolságokra vonatkozó adatokat.Legyen óvatos, mert a karbantartás során a nagy mágneses erők következtében könnyen becsípheti az ujját.A faiparban sok különféle lakkot és politúrát alkalmaznak, előfor-dulhat tehát, hogy a készüléklábak – vegyi reakció következtében –nyomot hagynak a bútoron vagy a parkettán. Ezért javasoljuk, hogy tegyen a lábak alá valamilyen védőanyagot.A termék szokványos háztartási hulladékkal együtt nem ártalmat-lanítható. Ártalmatlaníttassa a helyi hulladékkezelővel.Saját biztonsága érdekében ajánlatos a hálózati vezetéken egy csöpögőhurkot képezni, amely megakadályozza, hogy az esetleg a kábel mentén folyó víz a konnektorba jusson. Ha elosztókonnektort használ, akkor azt a szűrő hálózati csatlakozója fölé kell helyeznie.A terméket a mindenkori nemzeti előírások és irányelvek szerint engedélyezték, és az Európai Unió szabványainak megfelel.

geprüfteSicherheit 20 cm 67Összeszerelés (1) A szűrőtartó mind a négy zárcsatját hajtsa ki és tolja fel. A két bemélyedés segítségével könnyedén kiemelheti a szűrőfelsőrészt. (2) Távolítsa el a szűrőgyapotot, majd egyenként és sorjában vegye ki a szűrőbetéteket. A szűrő- betétek süllyesztett fogantyúit felfele ki lehet húzni. (3) Ezután töltse fel EHEIM szűrőtömeggel a szűrőbetéteket. Az alsó szűrőbetéteteket csak annyira töltse meg EHEIM MECH-hel, hogy a kék szűrőszőnyeget be lehessen helyezni a fogó alatt. A második szűrőbetétet töltse fel majdnem teljesen a peremig SUBSTRATpro bio- lógiai szűrőtömeggel. Figyelem: Ne töltse túl, a csőátvezetéseket ne tömítse el. (4) Ezután a kosárban levő szűrőtömeget alaposan öblítse át folyó víz alatt, amíg a víz már nem koszolódik el. (5) Helyezze vissza a kék szűrőszőnyeget tartalmazó szűrőbetétet a szűrőtartóba, majd nyomja erőteljesen lefelé, amíg fel nem fekszik az alátétekre. Ezáltal megfelelő mértékű tömítettség biztosítható a szűrőbetét és a tartó között. Helyezze be a második szűrőbetétet is, és ügyeljen arra, hogy a csőnyílások egymás fölött helyezkedjenek el és szorosan csatlakozzanak a gumicsőrökhöz. A fogantyúkat egyenként süllyessze vissza, és figyeljen arra, hogy az összes szűrőbetét tömören egymásra feküdjön. Helyezze fel a második gumicsőrt a felső szűrőbetétre. Majd rakja be úgy a fehér szűrő- gyapotot, hogy a furata a csőnyílás fölött legyen. Figyelem: A fehér szűrőgyapotot a szűrőtömegkosár tartója alá helyezni tilos. Hőszűrő: (6) A hőszűrős kivitelnél ügyeljen arra, hogy a szűrőbetétek csőnyílása ne legyen a fűtő csatlakozórésze fölött.

Külszűrő 2222 és 2224 édes- és sósvízhez Hőszűrő 2322 és 2324 kizárólag édesvízhez használható

Adapter zárócsapokkal

Szívó szorítókengyellel

Ellenőrző lámpa. Kérjük, a kicsomagolásnál ellenőrizze, hogy minden darab megvan-e.

(7) Ellenőrizze, hogy nem koszolódott-e össze a szűrőfelsőrész profiltömítése és pontosan illesz- kedik-e a hornyában. (8) A felsőrészt helyezze a szűrőtartóra, ennek során a szűrőfelsőrész csőcsonkját a szűrőbetét csővezetésébe kell behelyezni. Zárja le mind a négy zárcsatot.(8) A felsőrészt helyezze a szűrőtartóra, ennek során a szűrőfelsőrész csőcsonkját a szűrőbetét csővezetésébe kell behelyezni. Zárja le mind a négy zárcsatot. (9) Figyelem: Mielőtt behelyezné a csőcsatlakozók adapterét a szűrőfelsőrészbe, ellenőrizze, hogy nem sérültek-e meg a tömítőgyűrűk és jól felfekszenek-e. A szerelés megkönnyítése érdekében kenje be a tömítőgyűrűket némi vazelinnel. (10) Az adaptert, amelynek reteszelőkengyeleit előzőleg felállította, helyezze be a szűrőfelsőrész e célra kialakított nyílásába, majd a két reteszelőkengyelre egyidejűleg kifejtett nyomással nyom- ja azokat lefelé, amíg be nem akadnak. A tömlő felszerelése (11) Az elzárócsapok elzárásához helyezze az adapter két karját OFF állásba. (12) A mellékelt tömlőket tolja fel ütközésig az adapteren levő tömlőcsonkokra. A tömlőket előzőleg áztassa meleg vízben, hogy könnyen hajlíthatók legyenek. Megjegyzés: Kizárólag eredeti EHEIM tömlőket használjon. (13) Helyezze fel a kétrészes csőbilincset a felszerelt tömlőkre, akassza be oldalt, majd pattintsa (14) rá a reteszt. (15) A teljesen előkészített szűrőt állítsa be az alsó szekrénybe. Ügyeljen az előírt magasságra: az optimális munkavégzés érdekében a vízfelszín és a szűrőfenék között legfeljebb 180 cm különbség lehet. (16) Csatlakoztassa a szívócsövet a szűrőkosárhoz, majd a két tartókengyel és tapadókorong (17) segítségével rögzítse azt az akvárium belső falán. (18) A kifutóívet és a fúvócsövet kösse össze egy rövid tömlődarabbal, majd a két tartókengyel és tapadókorong segítségével rögzítse azt az akváriumban. A fúvócsövet az akvárium méretének függvényében az akvárium valamelyik oldalfalára vagy hátfalára erősítse. A fúvócső nyitott végét zárja le a mellékelt zárdugóval. Tipp: A felszíni mozgás kívánt intenzitástól függően a fúvócső elhelyezhető a víz szintjén vagy alatta. (19) A szűrőből kiinduló tömlőket vezesse ki a szekrény hátfalának nyílásán. A felerősített szívócsövet kösse össze a szűrő szívóoldali, a kifutóívet a szűrő nyomóoldali csőcsonkjával. Ügyeljen arra, hogy a tömlőkben ne legyen törés. Szükség esetén vágjon le a tömlőkből. Tipp: A tömlőket áztassa meleg vízben, hogy könnyen hajlíthatók legyenek. Így könnyedén megszüntetheti a töréseket. Üzembe helyezés (20) Nyissa meg a szűrő adapterén levő elzárócsapokat úgy, hogy a két kart a tömlők irányába (ON állásba) hajtja ki. Ezután bontsa meg a nyomótömlőt a fúvócsőnél a vízkörforgás helyreállítása érdekében. 69(21) Tipp: E célra kiválóan alkalmas a praktikus EHEIM Telepítő készlet 1 a szívóoldalhoz (ren- (22) delési szám: 4004300, 12 mm ř) vagy az EHEIM felszívó gömb (rendelési szám: 4003540). A külszűrő automatikusan töltődik fel vízzel. A szűrő feltöltése után állítsa helyre a tömlőcsatlakozást. (23) Tipp: A beépített elzárócsap (OUT) segítségével fokozatmentesen szabályozhatja a nyomóol- dali szűrőteljesítményt. Figyelem: A szívóoldalon (IN) a szívóteljesítményt csökkenteni tilos. (24) Mielőtt a hálózati csatlakozóval üzembe helyezné a szűrőt, még egyszer ellenőrizze a töm- lőcsatlakozások tömítettségét és a csőbilincs felfekvését.

Hőszűrő: (25) Figyelem: A fűtő hálózati kábelét csak akkor csatlakoztassa aljzatba, ha a szűrő már egyenletesen működik. A fűtőt szárazon üzemeltetni tilos. A fűtő üzembevétele után várjon néhány percet, amíg a szűrőtartóban elhelyezett hőérzékelő felveszi a víz aktuális hőmérsékletét. (26) Először állítsa középső helyzetbe (a nyílra) a hőmérsékletszabályzó gombot, amely a vízhőmérsékletet 25°C és 27°C között állítja be. Az ellenőrző lámpa a fűtő működését jelzi; a beállított hőmérséklet elérésekor a lámpa kialszik. (27) Ha nagyobb értéket kíván beállítani, akkor kialudt ellenőrző lámpa mellett addig forgassa az óra járásával megegyező irányba a szabályzógombot, amíg a jelzőlámpa ismét felgyullad. A fűtő lekapcsolása és az ellenőrző lámpa kialvása után az akvárium hőmérőjével ellenőrizze a tényleges vízhőmérsékletet. Ha az érték túl alacsony, ismételje meg a fenti eljárást. A beállítási tartomány +/– skálája elősegíti a tájékozódást: egy osztásjel kb. 1°C- nak felel meg. (28) Ha a fűtés során elérte a mért vízhőmérsékletet, tekerje ellenkező irányba a szabályzógom- bot, míg az ellenőrző lámpa ki nem alszik. A fűtő csaknem állandó szinten tartja a beállított hőmérsékletet. Ha a hőmérséklet lecsök- ken, automatikusan bekapcsol a megkívánt érték eléréséig. Ha a hálózati kábelben zavar keletkezik, akkor a fűtő ellenőrző lámpája villódzni kezd. A zavarok után a fűtő normálisan dolgozik tovább.

Karbantartás és ápolás Hőszűrő: Először a fűtő, majd a szivattyú hálózati csatlakozóját húzza ki.

(29) Az adapteren levő két kart helyezze OFF állásba. A reteszelőkengyeleket hajtsa fel, majd vegye ki az adaptert a szűrőfelsőrészből. (30) Vegye ki a szekrényből a külszűrőt a két bemélyedésnél fogva.71 (31) Hajtsa fel az összes zárcsatot, és vegye le a szűrőfelsőrészt. (32) A szivattyútér tisztításához nyissa ki a szivattyúfedelet a szűrőfelsőrész alsó részén, balra elforgatva azt. (33) Vegye le a szivattyúfedelet, a forgórészt a járókerékkel és a tengellyel. (34) A szivattyú alkatrészeit és a hűtőcsatornát tisztítsa meg alaposan az EHEIM Tisztítókészlet (rendelési szám: 4009580) segítségével. A tengelyt óvatosan öblítse le (törésveszély!), majd rakja vissza rá a forgórészt és helyezze vissza azokat. A szerelés során ügyeljen a tengelycsonkok és a szivattyúfedél megfelelő felfekvésére. Ezután reteszelje a szivattyúfedelet jobbra elforgatva azt. (35) Szűrőtömegek: Vegye ki a gyapotot és a szűrőbetéteket a szűrőtartóból. A szűrőtömeget alaposan öblítse át langyos vízzel – addig folyasson át rajta vizet, míg az már nem koszolódik el. A fehér szűrőgyapot a mechanikus finomszűrést végzi és csak egyszer használható, mivel a kiszűrt szennyeződések nem moshatók ki belőle teljesen. Használjon új filcet (rendelési szám: 2616225). A kék szűrőszőnyeg (rendelési szám: 2616220 – a készlethez 1 db tartozik) kétszer- háromszor használható. Használat előtt alaposan mossa ki. Tipp: Új SUBSTRATpro használatakor mindig keverje a régi szűrőtömeg kb. 1/3-át az új közé, hogy a baktériumtenyészet gyorsabban szaporodjon. (36) Mossa ki a szűrőtartót, majd tolja vissza a szűrőbetéteket. A legalsó betétet nyomja le az alátétig, és ügyeljen az ezután behelyezett szűrőbetétek szoros illeszkedésére. A szűrőbetétek a csőnyílásai egymás fölött helyezkedjenek el, a gumicsőrök szigeteljék azokat. Helyezzen be új szűrőgyapotot. Figyelem: A fehér szűrőgyapotot a szűrőtömegkosár tartója alá helyezni tilos. Ellenőrizze a szűrőfelsőrész profiltömítésének helyes felfekvését és tisztaságát. Ezután kenje be a szűrőfelsőrész tömítését némi vazelinnel. Helyezze fel a szűrőfelsőrészt a szűrőtartóra. Zárja be a zárcsatokat, majd állítsa be a szűrőt az alsó szekrénybe. Ellenőrizze, hogy az adapter két tömítőgyűrűje nem sérült-e és helyesen felfekszik-e, majd kenje be némi vazelinnel azokat. Helyezze be és reteszelje az adaptert. Az adapter két karjának kinyitása után (ON állás) a szűrő automatikusan megtelik vízzel és ezzel üzemkész állapotba kerül. Végezetül a hálózati csatlakozó segítségével vegye üzembe a szűrőt. Megjegyzés: Az tömlőcsatlakozások pontos illeszkedését rendszeresen ellenőrizze. Figyelem: A szűrőt kizárólag függőleges helyzetben üzemeltesse. Hőszűrő: (37) Mossa ki a szűrőtartót. A fűtőspirált időnként tisztítsa meg a lerakódásoktól. A fűtőspirált meghajlítani tilos. A szűrőtartót víz alá meríteni tilos. A fűtéselektronikát védje a ráfröccsenő víztől. A szűrőbetéteket tolja be a fentieknek megfelelően. Helyezze ismét üzembe a szűrőt a szűrőfelsőrészből kiinduló hálózati csatlakozó segítségével. A fűtés hálózati csatlakozóját csak akkor dugja be, amikor a szűrő már egyenletesen működik.
