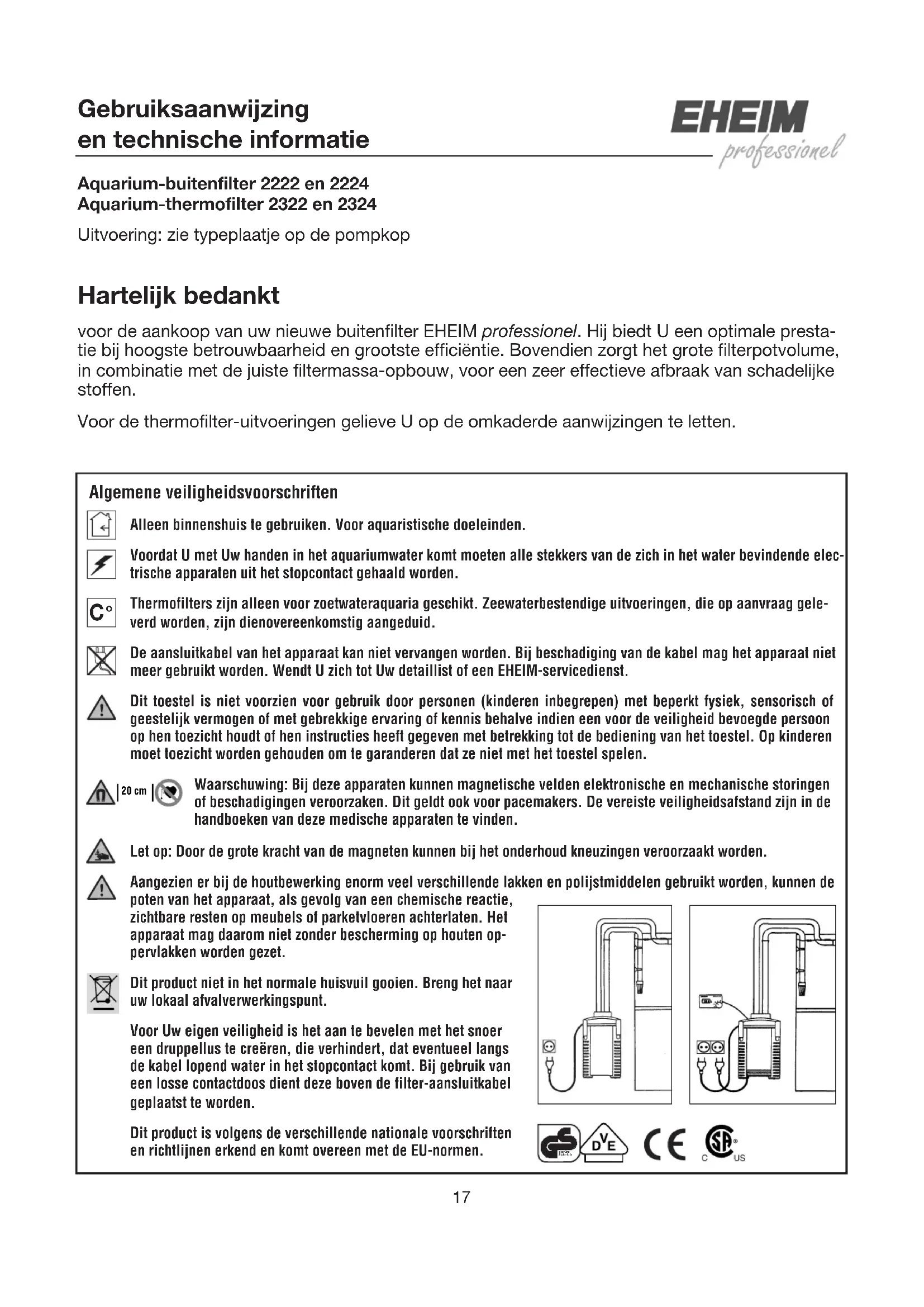

GEBRUIKSAANWIJZING Filter 2322 EHEIM

Voor zoet- en zeewater

Alleen voor zoetwater

Uitvoering: zie typeplaatje op de pompkop

Hartelijk bedankt

voor de aankoop van uw nieuwe buitenfilter EHEIM professionel. Hijields U een optimale presta- tie bij hoogste betrouwbaarheid en grootste efficientie. Bovendien zorgt het groe filterpotvolume, in combinatie met de juiste filtermassa-opbouw, voor een zeer efectieve afbraak van schadelijke stoffen.

Voor de thermofilter-uitvoeringen gelieve U op de omkaderde aanwijzingen te letten.

Algemene veiligheidsvoorschriften

Alleen binnenshuis te gebruiken. Voor aquaristische doeleinden.

Voordat U met Uw handen in het aquariumwater komt moeten alle stekkers van de zich in het water bevindende elektrische apparaten uit het stopcontact gehaald worden.

Thermofilters zijn alleen voor zoetwateraquaria geschikt. Zeewaterbestendige uitvoeringen, die op aanvraag geleverd worden, zichdienovereenkomstig aangeduid.

De aansluitkabel van het apparaat kan nicht verrangen worden. Bij beschadiging van de kabel mag het apparaat Nieteer gezruikt worden. Wendt U zich tot uw detaillist of een EHEIM-servicedienst.

Dit toestel is nicht voorzien voor gebruik door Personen (kinderen inbegrepen) met beperkt fysiek, sensorisch of geestelijk vermogen of met gebrekkige ervaring of kennis behalve indien een voor de verilighheid bevoegde persoon op hen toezicht houdt of hen instructies heeft gegeven met betrekking tot de bediening van het toestel. Op kinderen moet toezicht worden gehonden om te garanderen dat ze Niet met het toestel spelen.

20cm

Waarschuwing: Bij deze apparaten kuren magnetische velden elektronische en mechanische storingen of beschadigingen veroorzaken. Dit geldt ook voor pacemakers. De vereiste veiligheidsafstand zijn in de handboeken van deze medische apparaten te vinden.

Let op: Door de große kracht van de magneten konnen bij het onderhoud kneuzingen veroorzaakt worden.

Aangezien er bij de houtbewerking enorm veel verschillende lakken en polijstmiddelen gebruikt worden, kann den

poten van het apparaat, als gevolg van een chemische reactie, zichtbare resten op meubels of parketvloeren achechterlaten. Het apparaat mag.daarom Niet zonder bescherming op houten oppervlakken worden gezet.

Dit product Niet in het normale huisvuil gooien. Breng het maar uw lokaal afvalverwerkingspunt.

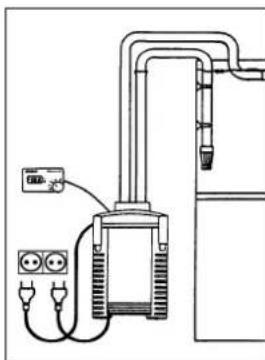

Voor Uw eigendeiligheid is het aan te bevelen met het snoer een druppellus te creeren, die verhindert, dat eventueel langs de kabel ropend water in het stopcontact komt. Bij gebruik van een losse contactdoos dient deze boven de filter-aansluitkabel geplaatst te worden.

Dit product is volgens de verschillende nationale voorschriften en richtlijnen erkend en komt overeen met de EU-normen.

C

Buitenfilter 2222 en 2224 voor zoet- en zeewater Thermofilter 2322 en 2324 alleen voor zoetwater

① Filterkop ② profielafdichting ③ filtervlies (wit) ④ filtermat (blauw) ⑤ filterinzetstukken
⑥ rubberen manchetten ⑦ sluitclips ⑧ filterpot ⑨ adapter met kranen ⑩ slanghouser
⑪ aanzuigbuis ⑫ filterkorf ⑬ verloopbocht ⑭ sproeierbuis met afsluitdop ⑮ zuiger met klembeugel ⑯ slangen ⑰ vaseline.

Thermofilter: Regelknop 19 control-lampje.

Gelieve bij het uitpakken te controlleren of alle onderdelen aanwezig zijn.

Montage

(1) Alle vier sluitclips van de filterpot uitrklassen en maar boven schuiven. Met behulp van de beiden handgrepen kan de filterkop gemakkelijk afgenomen worden.
(2) Filtervlies verwijderen enervoigens de verschillende filterinzetstukken na elkaar eruit halen. De verzonken beugels van de filterinzetstukken konnen maar boven getrokken worden.
(3) Vul nu de filterinzetstukken met EHEIM filtermassa's. Het onderste filterinzetstuk zo ver met EHEIM MECH vullen, dat de blauwe filtermat nog onder de ingeschoven beugel gelegd kan worden. Het tweede inzetstuk tot zich onder de rand met de biologische filtermassa SUBSTRATpro vullen.

Let op: Niet te vol doe en de buisdoorvoer nicht verstoppen.

(4) Filtermassa's in de korf onder stromend water uitspoelen totdat er geen watervertroebelingeer zichtaar is.
(5) Plaats het filterinzetstuk met de blauwe filtermat waar in de filterpot en druk deze krachtig maar beneden totdat hij op het steunvlak rust. Hiermede worden een goede afdichtingussen filterinzetstuk en filterpot gewaarborgd.

Het tweede filterinzetstuk eveneens inschuiven, waar bij erop gelet moet worden dat de buisopeningen boven elkaar要去en liggen en er door de rubberen manchetten een goede verbinding tot stand komt. Greepbeugels wee later zakken en erop letten, dat alle filterinzetstukken goed op elkaar liggen. Vervolgens wit filtervlies zoplaatsen, dat de uitsparingen telkens boven de buisopeningen liggen.

Let op: Wit filtervlies mag nicht onder de beugel van de filtermasshouser geplaatst worden!

Thermofilter:

(6) Bij de thermofilteruitvoering moet erop gelet worden, dat de buisopeningen van de fil-terinzetstukken Niet boven het aansluitdeel van de verwarmer geplaatst worden.
(7) Let erop, dat de profieldichting van de filterkop Niet verwuild is en precies in de sponning zit.

(8) Kop op de filterpot plaatsen, waar bij de buisaansluiting van de filterkop in deuisgeleiding van de filterinzetstukken gestoken moet worden. Alle vier sluitclips vergrendelen.
(9) Let op: Voordat U de adapter voor de slangaansluitingen in de filterkop steekt, controleren of de beiden dichtingsringen Niet beschadigd en goed geplaatst zich. Om de montage te vergemakkelijken de dichtingsringen met een beetje vaseline insmeren.
(10) Adapter met vergrendelingsbeugel maar boven in de waarvoort gemaakte opening van de filter-kop diep insteken en onder gelijktijdige druk op de adapter de vergrendelingsbeugel goed sluiten.

Installatie slang

(11) Om de kranen te sluiten worden de beiden hefboomarmpjes van de adapter omgeklapt (positie OFF).
(12) De bijgevoegde slangen tot de aanslag op de slangaansluitstukken van de adapter schuiven. Daar dit relatif moeilijk kan gaan de slangen vooraf in warm water soepel make.

Opmerking: In principe alleen originele EHEIM-slangen gebruiken.

(13) De tweedelige slanghouder worden om de gemonteerde slangen gelegd, zijdelings ingehangen
(14) en samengeclipst.
(15) Plaats nu de compleet voorbereide filter in de onderkast en let op de voorgeschreven opstelhoopte: Tussen wateroppervlak en bodem van de filter mag de afstand maximaal 180 cm zich om een optimaal werkindproces te bereiken.
(16) Steek de filterkorf op de aanzuigbuis en bevestig die met twee zuigers met klembeugel aan
(17) de binnenkant van het aquarium.
(18) Verloopbocht en spreierbuis met een kort stuk slang verbinden en met behulp van zuigers in het aquarium monteren. Alaar gelang de gegeven afmetingen vindt plaatsing aan de achterwand of aan een van de zijwandenplaats. De open kant van de spreierbuis met de bijgevoegde stop afluien.

Tip: Afhankelijk van de gewenste intensiteit van de oppervlakte-beweging kan de sproeierbuis of onder of op het niveau van de waterspiegel geinstalleerd worden.

(19) Nu de slangen van de filter door de opening in de awhile van de kast waar buiten leiden.

Verbindt nu de gemonteerde aanzuigbuis met de zuigzijde en de verloopbocht met de druk-zijde van de filter.

Let erop, dat de slangen glad worden gelegd en nicht geknikt zich; eventuele inkorten.

Tip: Indien U de slangen vooraf enigeijd in warm water legt dan worden ze soepel en kunnen eventuele knikken er gemakkelijkuitgedrukt worden.

Ingebruikname

(20) Open nu de kranen aan de adapter van de filter door de beiden hefboomamrpjes in de richting van de slangggeleiding om te (positie ON) draaien. Vervolgens drukslang van de sproeierbuis losmaken en de waterkringloop herstellen.

(21) Tip: Daarvoor is de practische EHEIM Montage-set 1 voor de zuigzijde (best.nr. 4004300,
(22) 12 mm ø) of de EHEIM aanzuiger (best.nr. 4003540) bijzonder geschikt. De buitenfilter vult zich vanzelf met water. Daarna de slangverbindingeer herstellen.
(23) Tip: Met de geintegreerde kraan (OUT) kan de filtercapaciteit aan de drukzijde traploos geregeld worden.

Let op: De pompcapaciteit mag nooit aan de zuigzijde (IN) verminderd worden!

(24) Nadat alle slangverbindingen nogmaals op dichtheid en de slanghouser op een juiste plaatsing gecontroleerd zich, worden de filter via de netstekker in bedrijf gesteld.

Thermofilter:

(25) Let op: Eerst als de filter gelijkmatig werkt de stekker van de verwarmer in het stopcontact steken. Verwarmer nooit droog in bedrijf nemen.

Na ingebruikname van de verwarmer enige minuten wachten, totdat de thermovoeler in de filterpot zich aan de actuèle watertemperatuur heeft aangepast.

(26) Vervolgens de temperatuur-instelknop op de middenpositie (pijl) zetten. Zo worden het water tussen 25^ en 27^ . Het controle-lampje geeft aan of de verwarmer in werkig is en dooft wanner de ingestelde temperatuur is bereikt.
(27) Wordt er een hogere waarde gewenst, dan draait men de instelknop met de wijzers van de klok mee, tot het signaal wee oplicht.

Als de verwärmer uitgeschakeld en het contrôle-lampje gedoofd is dan contrôleert U met de aquariumthermometer de werkelijkke watertemperatuur. Is de waarde nog te laag, dan wordt dit proces herhaald. Als hulp ter oriëntatie dient het + / - Scala: een streepje kommt overeen met ongeveer 1^ .

(28) Is tijdens het verwarmingsproces de gewenste temperatuur bereikt, dan worden de instelknop teruggedraaid, tot het contrôle-lampje uit gaat.

De verwarmer houdt de ingestelde waarde practisch constant. Bij een dalende temperatuur schakelt hij automatisch in, tot de ingestelde waarde bereikt is. Bij storingen via het net knippert het controle-lampje van de verwarmer. Na de storing werkt de verwarmer一周 normal.

Onderhoud

Thermofilter:

Eerst de netstekker van de verwarmer en daarna die van de pomp uit het stopcontact halen.

(29) Beide afsluithendels van de adapter sluiten (OFF). Vergrendelingsbeugel waar boven doen en de adapter uit de filterkop halen.
(30) Buitenfilter aan de beiden handgrepen uit de kast halen.

(31) Alle sluitclips openen en filterkop afnemen.
(32) Voor het schoonmaken van de pompkamer opent U de afsluitring aan de bodem van de filterkop door maar links te draaien.
(33) Dan de pompdeksel, pomprad en as verwijderen.
(34) Pompdelen en smeerkanaal met de EHEIM-reinigungsset (best.nr. 4009580) grondig schoonmaken. As voorzichtig afspoelen (gevaar voor breuk!) en aansluitend pomprad inzetten.

Bij de montage op het goed zitten van de ashoulders en pompdeksel letten. Vervolgens de pompdeksel maar rechts draaien om deze vast te zetten.

(35) Filtermassa's: Vlies en filterinzetstukken uit de filterpot halen. Spoel de filtermassa met lauwwarm water grondig uit - zolang tot geen vertroebeling meer zichtbaar is.

Het witte filtrvlies dient voor een mechanische fijnfiltratie en mag maar eenmal gebruikt worden, waar de aangehechte vuiddeeltjes Niet geheel uit te wassen zijn. Een/Newuw vlies (best. nr. 2616225) gebruiken!

De blauwe filtermat (als set verkrijgbaar, best.nr. 2616220) kan 2-3 maal gebruikt worden. Voor gebruik grondig uitspoelen.

Tipp: Bij het inzetten van{nieuw SUBSTRATpro telkens ca. 1/3 van de gebruike filtermassa met het nieuwe materiaal mengen. De bacterie-culturen vermeerderen zich dan snel in het nieuwe filtermaterialiaal.

(36) Filterpot uitspoelen en cervolgens filterinzetstukken waar inschuiven. Het onderste inzetstuk tot op het steunvlak aandrukken en op het goed zitten van de waarop volgende filterinzetstukken letten. De buisopeningen van de filterinzetstukken要去en�bijk boven elkaar liggen en met de rubberen manchetten afgedicht+zijn.

Let op: Wit filtrervlies mag Niet onder de beugel van de filtermasshouser geplaats worden!

Nieuw filtervlies erop leggen. Profielafdichting van de filterkop ook op goed zitten en properheid controlleren.

Aansluitend dichtingsring van de filterkoplicht met vaseline invetten. Filterkop op de filterpotplaatsen, clips sluiten en filter in de onderkast zetten.

Controleren of de beiden dichtingsringen van de adapter beschadigt en goed geplaatst zijn en er een beetje vaseline opsmeren. Adapter inzetten en vergrendelen. Nadat beiden hefboompjes van de adapter geopend zijn (positie ON), worden de filter waar automatisch met water bevuld en is dan klaar voor gebruik. Aansluitend filter met stekker in bedrijf stellen.

Opmerking: Regelmatig controleren of alle slangverbindingen nog goed zitten.

Let op: Filter mag in principe alleen recktopstaand functioneren.

Thermofilter:

(37) Filterpot uitspoelen. Af en toe het vuil van de verwarmingsspiraal verwijderen.

Filterinzetukken zoals eerder beschreiben weerplaatsen.

Filter met de netstekker van de filterkop waar in bedrijf nemen. Netstekker van de verwarmer eerst in het stopcontact doe als de filter gelijkmatig werkt.
