Filtro esterno per acquari 2222 e 2224

Termofiltro 2322 e 2324

Modello: vedi targhetto sulla parte superiore del filtro

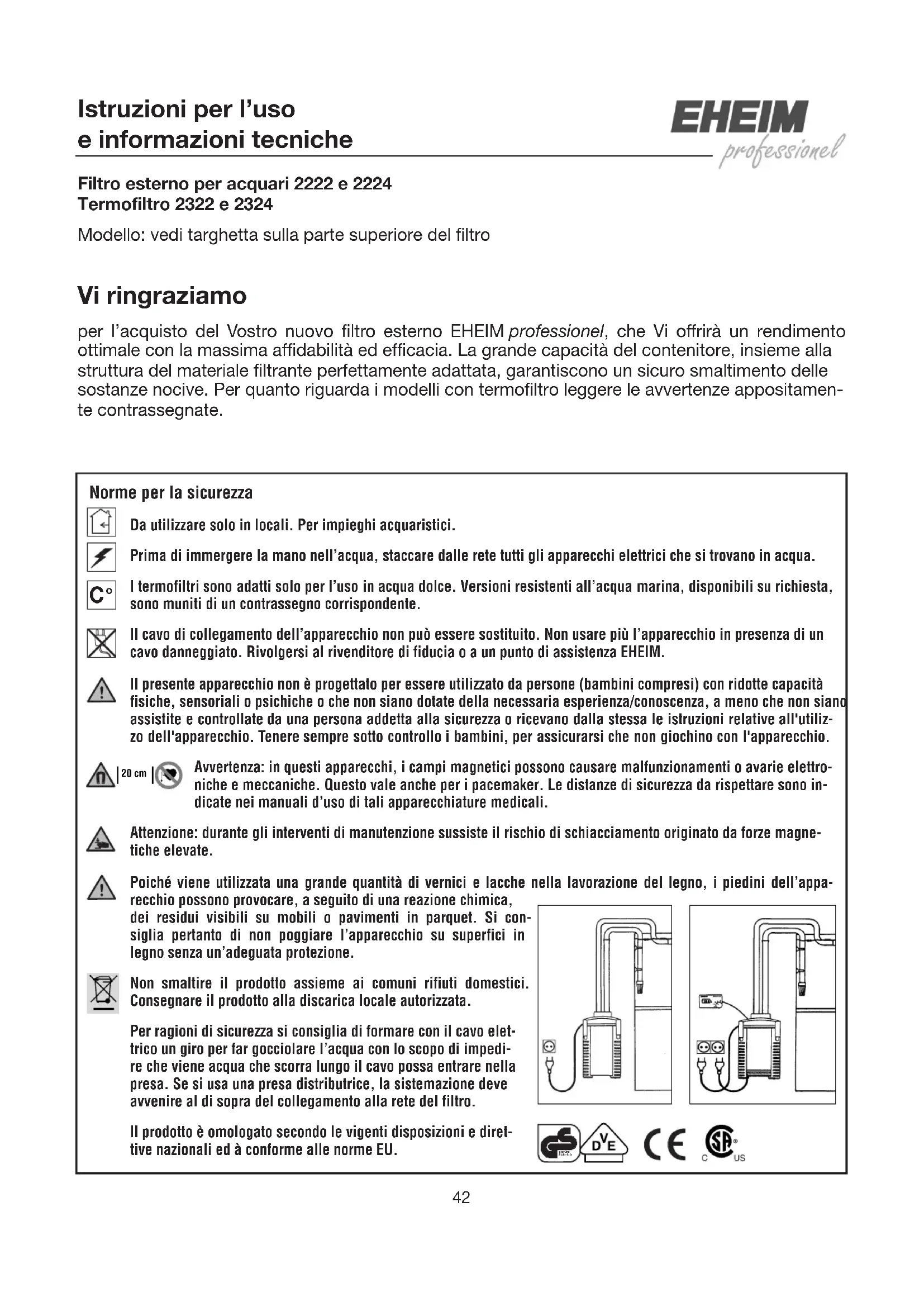

Vi ringraziamo

per l'acquisto del Vostro nuovo filtrato esterno EHEIM professionl, che Vi offrirà un rendimento ottimale con la massima affidabilità ed efficacia. La grande capacité del contentitore, insieme alla struttura del materiale filtrante perfettamente adattata, garantiscono un sicuro smaltimento delle sostenze nocive. Per quanto riguarda i modelli con termofiltro leggere le avvertenze appositamente contrassegnate.

Norme per la sicurezza

Dautilizzare solo in locali.Per impieghi acqueristicici.

Prima di immergere la mano nell'acqua, staccare delle rete tutti gli apparecchi elettrici che si trovano in acqua.

I termofiltri sono adatti solo per l'uso in acqua dolce. Versioni resistenti all'acqua marina, disponibili su richiesta, sono muniti di un contrassegno corrispondente.

Il cavo di collegamento dell'apparecchio non pue essere sostuito. Non usare più l'apparecchio in presenza di un cavo danneggiato. Rivolgersi al rivenditore di fiducia o a un punto di assistenza EHEIM.

Il presente apparecchio non è progettato per essere utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o psichiche o che non siano dotate della necessaria esperienza/conoscenza, a meno che non siano assistite e controllate da una persona addetta alla sicurezza o ricevano dalla struzioni relative all'utilizzo dell'apparecchio. Tenere sempre molto-Controllo i bambini, per assicurarsi che non giochino con l'apparecchio.

20 cm

Avvertenza: in quosti apparecchi, i campi magnetici possono causare malfunzionamenti o avarie elettroniche e meccaniche. Questo valeanche per i pacemaker. Le distanzi di sicurezza da rispetto sono indicate nei manuali d'uso di tali apparecchiature medicali.

Attenzione: durante gli interventi di manutenzione sussiste il rischio di schiacciamento originato da forze magnetiche elevate.

Poiché vieneutilizzatauna grandequantità di vernici e lacche nella lavorazione del legno,i piedini dell'appa

recchio possono provocare, a seguito di una reazione chimica, dei residui visibili su mobili o pavimenti in parquet. Si consiglia pertanto di non poggiare l'apparecchio su superfici in legno alla non'aeguata protezione.

Non smaltire il prodotto assieme ai comuni rifiuti domestici. Consegnare il prodotto alla discarica locale autorizzata.

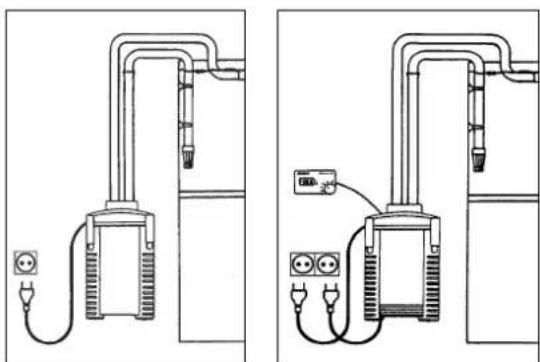

Per ragioni di sicurezza si consiglia di formare con il cavo elettrico un giro per far gocciolare l'acqua con lo scopo di impedire che viene acqua che scorrà lungo il cavo possa entrare nella presa. Se si usa una presa distributrice, la sistematicione deve avvenire al di sopra del collegamento alla rete del filtrio.

Il prodotto è omologato secondo le vigenti disposizioni e direttable nazionali ed a conforme alle norme EU.

Filtro esterno 2222 e 2224 per acqua dolce e marina Termofiltro 2322 e 2324 solo per acqua dolce

① Parte superiore filtrlo ② Guarnizione di tenuta ③ Cuscinetto fine (bianco) ④ Cuscinotto grosso (azzuro) ⑤ Cestelli del materiale filtrante ⑥ Boccole di gomma ⑦ Clip di chiusura ⑧ Contenitore filtrlo ⑨ Blocco di raccordo con rubinetti ⑩ Morsetto stringitubi ⑪ Tubo di aspirazione ⑫ Gabbietta di aspirazione ⑬ Tubo di mandata ad arco ⑭ Diffusore a spruzzo con tatto ⑮ Ventose a clips ⑯ Tubi flessibili ⑰ Vaselina.

Termofiltro: Comando del termostato Spia luminosa.

Dopo aver aperto la confezione, controllare immediamente che vi siano contentuti tutti i pezzi.

Montaggio

(1) Sollevare le 4 clips di bloccaggio del contentatore filtro e spingerle verso l'alto. Il corpo pompa cui quod assere facilmente sollevato con I'aiuto delle apposite incavature ricavate nella testata.
(2) Rimuovere il cuscinetto fine (bianco) ed estrarre i cestelli per i materiali filtranti l'uno dopo l'alto. Per facilitare l'operazione, afferrare e sollevare le maniglie retrattili.
(3) Per un filtraggio ottimale si consiglia di utilizzare masse filtranti EHEIM. Riempire il cestello inferiore con EHEIM MECH, avendo premura di lasciare lo spazio necessario per collocare il cuscinetto azzurro sotto l'impugnatura estraibile. Riempire il secondo cestello con la massa biologica SUBSTRATpro fino al bordo.

Attenzione: Non riempire esageratamente per non intasare le aperture della guida di raccordo.

(4) Sciacquare a fondo sotto il rubinetto i materiali filtranti contentuti nei cestelli, finché l'acqua non sia completenesslimpida.
(5) Collocare il cestello con il cuscinetto azzurro nel contentatore e premerlo verso il basso fino a contatto con il bordo di supporto. Ciò garantisce una tenuta ermetica tra cestello e contentatore.

Inserire allo stesso modo il secondo cestello, assicurandosi che le aperture della guida di raccordo coincidino. Abbassare la maniglia di ciascun cestello, in modo che i due cestelli siano ben sistemati uno sopra l'alto, con gli anelli di tenuta in gomma posti sopra ciascuna apertura della guida di raccordo. Inserire il cuscinetto bianco in modo tale che i fori coincidino con le aperture di raccordo.

Attenzione: Il cuscinetto bianco non deve essere più quello la maniglia retrattile del cestello.

Termofiltro:

(6) Nella versione termofiltro assicurarsi che l'apertura della guida di raccordo non sia posta direttamente sopra la spirale riscaldante.

(7) Controllare che la guarnizione di tenuta nella testata della pompa non sia sporca, e che sua ben sistematica nell'incavo apposto.
(8) Posizione are il corpo pompa sul contentatore esterno, in modo che il tubo di raccordo della testata della pompa sia allineato con la guida di raccordo dei cestelli estraibili.

(9) Attenzione: Prima di insertire sul corpo pompa il gruppo rubinetti, controllare che ambedue le guarnizioni siano integre e perfettamente in sede. Ingrassare le guarnizioni con un poco di vaselina per facilitarne il montaggio.
(10) Inserire il blocco di raccordo nell'apertura prevista sulla testata della pompa, con la maniglia in posizione alzata. Per fissare il blocco di raccordo al corpo pompa, abbassare la maniglia del gruppo rubinetti fino allo scatto.

Installazione dei tubi flessibili

(11) Per chiudere i rubinetti doppi, spostare le due levette in posizione chiusa (posizione OFF).
(12) Fissare i tubi flessibili nelle rispettive aperture situate sul blocco di raccordo, finché i tubi non siano a fatto con il materiale plastico. Qualora ci fosso difficoltà, prima dell'operazione lasciare per quale minuto i tubi in acqua calda per renderli più soffici.

Consiglio: Utilizzare esclusivamente tubi flessibili EHEIM originali.

(13) Il morsetto stringitubi, in due pesz, va posto lateralmente attorno ai tubi montati, e chiuso pre
(14) mendo simultaneamente sui due elementi.
(15) Collocare il filtroosi preparato nel supporto,controllando l'altezza raccomandata per il montaggio:fra la superficie dell'acqua e la base del filtrro non devono esserci più di 180 cm,al fine di garantire un perfetto funzionamento del filtrro.
(16) Collegare la gabbietta di aspirazione al tubo di aspirazione, e fissare il tubo con le due ven
(17) tose a clips alla parete interna dell'acquario.
(18) Tagliare un pezzo di tubo flessibile (ca. 6 cm) per collegare il tubo di mandata ad arco con il diffusore a spruzzo, e montare nell'acquario con l'aiuto delle ventose a clips.

A seconda degli ingombri, posizionare sulla parete posteriore o su una parete laterale. Chiudere la parte aperta del diffusore a spruzzo con il tappo ermetico incluso nella confezione.

Suggerimento: Il diffusore a spruzzo può essere installato o al di fatto, o in corrispondenza del livello dell'acqua, a seconda del movimento di superficie e seguente quantità di ossigeno desiderati.

(19) Far passare i tubi flessibili che partono dal filtroattraverso l'apertura posterior del supporto, e collegare il tubo di aspirazione e tubo di mandata ad arco.

Assicurarsi che i tubi flessibili siano tesi e che non abbiano pieghe; se necessario, accorciarli.

Suggerimento: Se prima lasciate i tubi flessibili in acqua calda per quale tempo, diventeranno più morbidi e possibili pieghe potranno essere lavorente raddrizzate.

Messa in esercizio

(20) Aprire i rubinetti doppi del blocco di raccordo, spostando le due levette in posizione aperta. (ON)

(21) Suggerimento: Staccare il tubo di mandata dal diffusore a spruzzo ed aspirare con l'apposto
(22) aspiratore EHEIM (n. art. 4003540) o con ilsystema SET 1 installatione per la zona di aspirazione (n. art. 4004300, 12 mm), finché non circoli l'acqua. Il filtrto esterno si riempira da solo.

Ad operazione compiuta, ricollegare il tubo flessibile al diffusore a spruzzo.

(23) Suggestimento: L'uscita dell'acqua alla pompa può essere controllata usando il rubinetto solo alla mandata (OUT).

Attenzione: Non ridurre mai la resa della pompa chiudendo il rubinetto dal lato dell'aspirazione (IN).

(24) Dopo aver esaminato di nuovo tutti i collegamenti per controllare che non ci siano eventuali perdite, mettere in funzione il filtro attaccando la spina.

Termofiltro:

(25) Attenzione: Attaccare la spina del riscaldatore solo dopo essersi accertati che il filtering funzioni regolarmente. Non utilizzato mai il riscaldatore a secco.
Dopo aver collegato il riscaldatore alla spina, attendere quale minuto, finché il sensore della temperatura, collocato nel filtro, si sua adattato all'attuale temperatura dell'acqua.
(26) Girare la manopola per la regolazione della temperatura in posizione intermedia (freccia), con la quale si imposta una temperatura dell'acqua tra 25^ e 27^ . La spia luminosa indica l'attività riscaldante e si spegne al raggiungimento della temperatura impostata.
(27) Se si desidera una temperatura più elevata, girare la manopola in senso orario, finché si accende nuovamente la spia luminosa. Dop o che il riscaldatore si è disinserito e la spia luminosa si è spenta, controllare la temperatura dell'acqua con un termometro. Se la temperatura dovesse essere ancora troppo Bassa, ripetere il procedimento. Come indicazione per impostare la temperatura desiderata c'é unaScala + / - , nella quale agli tacco corrisponde a ca. 1^ .
(28) Se si raggiunge la temperature desiderata durante l'attività riscaldante, girare la manopola per la regolazione della temperature in senso antiorario, finché la spia luminosa si spegne. Il riscaldatore mantiene la temperature costante. Quando la temperature si abbassa, il riscaldatore si insertisce automaticamente, finché raggiunge la temperature impostata. Durante oscillazioni di tnosis la spia luminosa cui accendersi e spengnaci alternamente, sensa influsso sul riscaldatore stesso.

Cura e manutenzione

Termofiltro:

Staccare alla spina prima il riscaldatore, e poi la pompa.

(29) Chiudere i rubinetti girando le apposite levette (posizione OFF). Tirare verso l'alto la maniglia e rimuovere il blocco di raccordo dal corpo pompa.
(30) Estrarre ilhetto esterno dal supporto afferandolo per le apposite incavature.

(31) Aprire le quattro clips di bloccaggio e togliere il corpo pompa.
(32) Per pulire in vano pompa, après l'anello di bloccaggio situato nelle corpo pompa, girando lo in senso antiorario.
(33) Estrarre quindi il coperchio coprigirante e il rotore completo di asse e girante.
(34) Pulire a fondo tutti i componenti della pompa, incluso il canale di raffreddamento con il set di pulizia EHEIM n. art. 4009580. Pulire l'asse con cura (pericolo di rottura!), riassemble la girante e reinserirla nella precamera.

Durante l'assemblaggio fare attenzione al montaggio delle due boccole e del coperchio. Serrare quando l'anello di bloccaggio girandolo in senso orario.

(35) Materiali filtranti: Estrarre i cuscinetti ed i cestelli con il materiale filtrante dal corpo filtr. Sciacquare abbondamente il materiale filtrante con acqua dell'acquario, finché l'acqua non sia completenesslimpida.

Il cuscinetto bianco serve per un filtraggio fine meccanico e più essere utilizzato una volta sola, in quanto le particelle di sporco non possono essere eliminate completamente quello l'acqua. Utilizzare un nuovo cuscinetto bianco, n. art. 2616225! Il cuscinetto azzurro (continuto nel set, n. art. 2616220) più essere riutilizzato 2-3 volte. Sciacquare abbondamente prima dell'utilizzo.

Suggerimento: Quando si utilizes SUBSTRATpro nuovo, mescolare il nuovo materiale con circa 1/3 della massa filtrante essere, cosicché la flora batterica possa rrigenerarsi più velocimente.

(36) Lavare il contentatore esterno ed insere i cestelli con il materiale filtrante. Premere il primo cestello verso il basso finché non sua fermamente posizionato sui bordi di supporto, ed assicurarsi che idue cestelli formino una tenuta ermetica l'uno con l'alto. Assicurarsi che le aperture della guida di raccordo coincidino, e che gli anelli di tenuta in gomma siano posti sopra ciascuna aperture.

Attenzione: Il cuscinetto bianco non deve essere più quello la maniglia retrattile del cestello.

Utilizzare un nuovo cuscinotto bianco. Controllare che la guarnizione di tenuta nel corpo pompa sia ben posizionata e che sua pulita.Ingrassare la guarnizione di tenuta con vaselina. Posizionare il corpo pompa sul contentatore esterno. Chiudere le quattro clips di bloccaggio e collocare il filtrlo nel supporto. Controllare che ambedue le guarnizioni del gruppo rubinetti siano integre e perfettamente in sede. Ingrassare le guarnizioni con un poco di vasellina per facilitarne il montaggio. Dop o aver aperto ambedue le levette di arresto del raccordo (posizione ON), il filtrto si riempira d'acqua automaticamente, ed è quindi pronto per l'uso. Collegare la spina.

Avvertenza: Controllare periodicamente il correto fissaggio dei tubi flessibili.

Far funzionare ilhetto esclusivamente in posizione verticale!

Termofiltro:

(37) Sciacquare il contentatore. Eventuali sedimenti sull'elemento riscaldante vanno eliminati per abrasione. Fare attenzione a non jegare l'elemento riscaldante. Non immershere il corpo pompa nell'acqua. Proteggere l'electronica del riscaldante dall'acqua. Inserire i cestelli con il materiale filtrante, come descripto in precedenza. Mettere in funzion e la pompa inerendo la spina. Collegare la spina del riscaldatore soltanto quando ilchio l'filtrato lavora in modo regolare.
