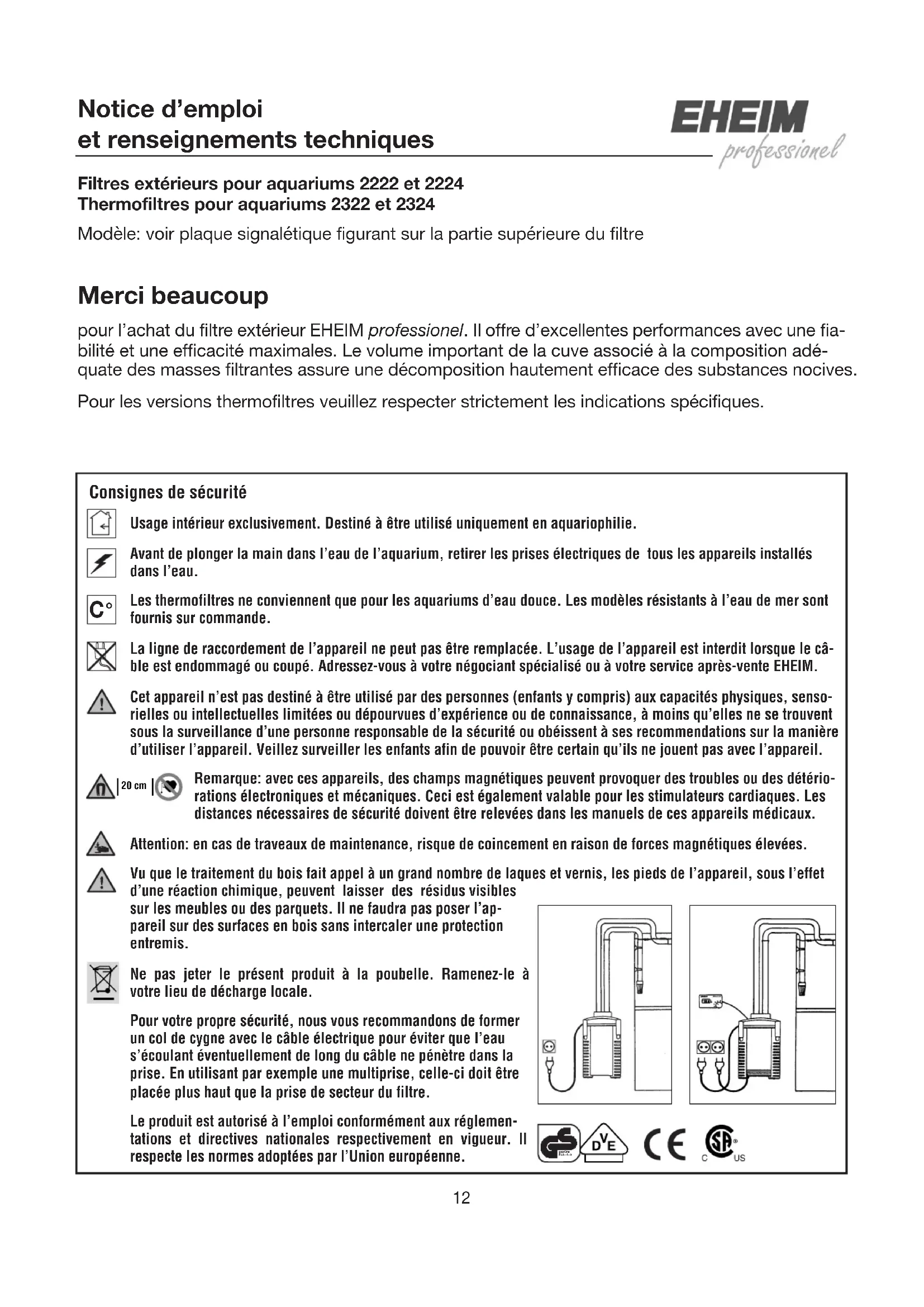

MODE D'EMPLOI Filter 2322 EHEIM
Pour eau douce et eau de mer
Seulement pour eau douce
Filtres extérieurs pour aquariums 2222 et 2224
Thermofiltres pour aquariums 2322 et 2324
Modèle: voir plaque signalétique figurant sur la partie supérieure du filtré
Merci beaucoup
pour l'achat du filtré extérieur EHEIM professionnel. Il offre d'excellentes performances avec une fiabilité et une efficacité maximales. Le volume important de la cuve associé à la composition adéquate des masses filtrantes assure une décomposition hautement efficace des substances nocives.
Pour les versions thermofiltres veuillez respecter strictement les indications specifiques.
Consignes de sécurité
Usage interieur exclusivement. Destiné à être utilisé uniquement en aquariophilie.
Avont de plonger la main dans l'eau de I'aquarium, retirer les prises electriques de tous les appareils installés dans I'eau.
Les thermofiltres ne conviennent que pour les aquariums d'eau douce. Les modèles résistant à l'eau de mer sont fournis sur commande.
La ligne de raccordement de l'appareil ne peut pas etre remplacée. L'usage de I'appareil est interdit lorsque le cable est endomagé ou coupé. Adressez-vous à votre négociant spécialisé ou à votre service après-vente EHEIM.
Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants y compris) aux capacités physiques, sensorielles ou intellectuelles limitées ou dépourvues d'expérience ou de connaissance, à moins qu'elles ne se trouvent sous la surveillance d'une personne responsable de la sécurité ou obéissent à ses recommendations sur la manière d'utiliser l' apparéil. Veillez surveiller les enfants afin de pouvoir être certain qu'ils ne jouent pas avec l' apparéil.
20cm
Remarque: avec ces-appareils, des champes magnétiques peuvent provoquer des troubles ou des déterriorations électroniques et mécaniques. Ceci est également valable pour les stimulateurs cardiaques. Les distances nécessaires de sécurité doivent être relevantes dans les manuels de ces-appareils Médicaux.
Attention: en cas de travaux de maintenance, risque de coincement en raison de forces magnetiques elevées.
Vu que le traitement du bois fait appel à un grand nombre de laques et vernis, les pieds de l'appareil, sous l'effet d'une réaction chimique, peuvent laisser des résidus visibles
sur les meubles ou des parquets. Il ne faudra pas poser l'appareil sur des surfaces en bois sans intercaler une protection entremis.
Ne pas jeter le présente produit à la poubelle. Ramenez-le à sauter lieu de décharge locale.

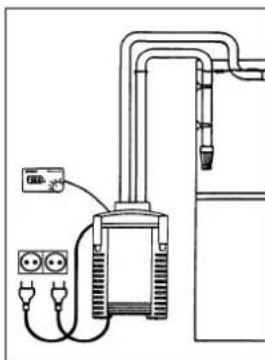

Pour votre propre sécurité, nous vous recommendons de former un col de cygne avec le cable électrique pour éviter que l'eau s'écoulant évientuèlement de long du cable ne pénétre dans la prise. En utilisant par exemple une multiprise, celle-ci doit être placée plus haut que la prise de secteur du filtre.
Le produit est autorisé à l'emploi conformément aux réglementations et directives nationales respectivement en vigueur. Il respecte les normes adoptées par l'Union Européenne.
C
SA US
Filtres extérieurs 2222 et 2224 pour l'eau douce et l'eau de mer Thermofiltres 2322 et 2324 exclusivement pour l'eau douce
① Partie supérieure du filtré ② Logement du joint ③ Ouate filtrante (blanche) ④ Mousse filtratenate (bleu) ⑤ Paniers de filtration ⑥ Joints en caoutchouc ⑦ Clip de fermeture ⑧ Cuve du filtré ⑨ Connexion avec robinets d'arrêt ⑩ Fixation pour tuyau ⑪ Canne d'aspiration ⑫ Crépine ⑬ Embout coudé ⑭ Tube de rejet ⑮ Ventouses à crochets ⑯ Tuyaux ⑰ Vaseline.
Thermofiltre: 18 Bouton de réglage 19 Lampe témoin.
En déballant, prière de contrôle si aucune piece ne manque.
Montage
(1) Faire basculer les quatre clips de fermeture vers l'extérieur et les pousser vers le haut. A l'aide des deux poignées intégrées, il est facile deSoulever la tete motrice du filtre.
(2) Enlever la ouate filtrante. Retirer les paniers de filtration les uns auprès les autres, vers le haut, grâce aux poignées escamtables.
(3) Rincer soigneusement toutes les masses filtrantes EHEIM que vous allez employer dans le filtré jusqu'à ce que l'eau soit claire. Remplir le panier inférieur du filtré avec la masse filtrante EHEIM MECH tout en laissant la place sur le dessus pour le coussin de mousse bleu que vous allez placer sous la poignée. Remplissez le deuxième panier avec la masse filtrante biologique SUBSTRATpro quasiment jusqu'à au rasbord.
Attention: Ne pas trop replir, ne pas obstruer le conduit tubulaire.
(4) Positionner le panier dans la cuve du filtre en l'enfantant fortement jusqu'à ce qu'il repose sur les barrettes d'appui. Le fait que le panier rentre en force garantie le passage de l'eau par les masses filtrantes et non par le long des parois de la cuve. Rabattre la poignee escamotable.
(5) Remplir le deuxième panier pratiquement jusqu'au bord puis le placer dans la cuve en faisant bien attention d'aligner les orifices des tubes des deux paniers, n'oubliez pas demettre les joints au sommet de chacun d'entre euxafin d'assurer I'etanchete du conduit ainsi formé.
Rabattre la poignee escamtable. Positionner la ouate filtrante blanche au dessus du dernier panier en veillant à ce que l'orifice soit bien place au dessus du tube.
Attention: Ne jamais placer la ouate filtrante blanche au dessous de la poignée rétractable du panier de filtration.
Thermofiltre:
(6) Pour la version thermofiltre, veiller à ce que l'orifice des tubes des paniers de filtration ne soit pas positionné au-dessus de la résistance chauffante.
(7) Contrôler que le joint de la partie supérieure du filtrre ne soit pas sale et que ce dernier soit parfaitement en place dans sa rainure.
(8) Poser la partie supérieure sur la cuve du filtre, la tubulure de la tete motrice devant impere-tivement etre enfoncée, dans la guide des paniers filtrants. Fermer les 4 clips de fermeture.
(9) Attention: Avant d'insérer la connexion avec robinets doubles intégrés dans la tête motrice, examinez les deux joints à la base de la pierce et assurez-vous qu'ils soient bien en place et en bon état,GRAISSEZ LES LEGERÉMENT avec de la vaseline pour facilititer l'installation.
(10) Enconcer complètement la connexion, l'étrier de verrouillage vers le haut, dans l'orifice prévu à cet effet dans la partie supérieure du filtré et fermer l'étrier de verrouillage en appuyant simultanément sur la connexion jusqu'à enclenchement de l'ensemble.
Installation des tuyaux
(11) Pour fermer les robinets d'arrêt, pousser les deux manettes de la connexion (position OFF).
(12) Introduire les tuyaux joints sur les tubulures de la connexion jusqu'à la butée. Pour faciliter cette opération, assouplirAAParavant les tuyaux dans de I'eau chaude.
Note: N'utiliser systématiquement que les tuyaux d'origine EHEIM.
(13) Placer la fixation de tuyau, constituée de deux parties, autour des tuyaux et la clipser (14).
(15) Une fois cette opération effectuée, placer le filtré dans le meuble en respectant la hauteur de mise en place prescrite: il faut qu'il y ait au max. 180 cm entre la surface de l'eau et le fond de la cuve du filtré pour obtenir un fonctionnement normal.
(16) Raccordez le filtré à la canne d'aspiration et au rejet coude par les tuyaux. Raccordez l'em
(17) bout coude et le tube de rejet avec un petit morceau de tuyau et les positionner dans l'aquarium à l'aide des ventouses à crochets.
(18) Suivant la forme de l'acquiarum, on les place soit sur la paroi arriere, soit sur l'une des parois laterales. Fermer le cote ouvert du tube de rejet avec le bouchon joint.
Conseil: Selon l'intensité du mouvement que l'on souhaite avoir à la surface, le rejet peut être installé soit au dessous, soit au dessus du niveau d'eau.
(19) Faire passer les tuyaux en partirant du filtré le long de la paroi arrêté du meuble et raccordez les en fonction, à la canne d'aspiration et à l'embout coudé du rejet.
Veiller à ce que les tuyaux soient posés bien droit et qu'ils ne forment pas de coudes; les raccourcir le cas échéant.
Conseil: Si vous faites tremper aparavant les tuyaux quelques temps dans l'eau chaude, ils deviennent plus couples et d'eventuels coudes peuvent se redresser facilement.
Mise en marche
(20) Ouvrir les robinets d'arrêt de la connexion du filtre en poussant les deux manettes en direction des tuyaux. (Position ON)
(21) Conseil: Séparer ensuite le tuyau de refoulement du tube de rejet et étabrir la circulation
(22) d'eau, de préférence l'accessoire universel d'installation 1 pour la zone d'aspiration (EHEIM no. de ref. 4004300, Ø 12 mm) ou à l'aide de la poire d'aspiration (EHEIM no. de ref. 4004540).
La cuve se remplit ensuite automatiquement. Avec.this, reconnectcer le tuyau au tube de rejet.
(23) Conseil: Le début d'eau de la pompe peut être contrôle en utilisant le robinet de sortie (OUT).
Attention: Ne jamais réduire le début en utilisant le robinet d'entrée (IN).
(24) Àpès avoir contrôle l'étanchéité de tous les raccords de tuyau, brancher le filtre au secteur.
Thermofiltre:
(25) Attention: Attendre la marche régulière du filtré avant de brancher le chauffage au réseau électrique. Ne jamais faire fonctionner le chauffage à sec.
Après la mise en service du chauffage, attendre quelques minutes que la thermosonde située dans la cuve du filtre soit adaptée à la température actuelle de l'eau.
(26) Lorsque la lampe témoin est étente et qu'une température supérieure est souhaitée, tourner le bouton de réglage dans le sens des aiguilles d'une montre jusqu'à ce qu'elle se rallume.
(27) Lorsqu'elle s'éteint à nouveau, vérifier la températe obtenue à l'aide d'un thermomètre pour aquarium. Si la températe obtenue est toujours trop faible, renouveler l'opération.
À titre indicatif chaque graduation située vers le + ou le - représenté environ 1^ .
(28) Lorsque la température souhaïée est atteinte au cours d'une phase de chauffage, tourné le curseur vers le - jusqu'à ce que le témoin s'éteigne.
Le chauffage veille à ce que la température sélectionnée soit maintainue. Si la température baisse, il s'allume automatiquement jusqu'à ce que la valeur régée soit atteinte à nouveau.
Lors d'une coupure de courant, la lampe témoin clignote. Àpres l'interruption, le chauffage continue de fonctionner normalement.
Entretien et soin
Thermofiltre:
Débrancher d'abord le chauffage et puis la pompe.
(29) Fermer les deux manettes de la connexion (position OFF).
Faire basculer l'étrier de verrouillage vers le haut et-retirer la connexion de la partie supérieure du contrôle.
(30) Retirer du meuble le filtre extérieur en le prenant par les deux poignées intégrées.
(31) Ouvrir tous les clips de fermetre et-retirer la partie supérieure du contrôle.
(32) Pour nettoyer la chambre de la pompe, déverrouiller la bague de fermeture située sur la par
(33) tie interne de la tete motrice en la faisant tourner vers la gauche. Enlever ensuite le couvercle de la pompe, la turbine et l'axe verticalement.
(34) Nettoyer soigneusement les pieces de la pompe et le canal de refroidissement à l'aide des brosses de nettoyage EHEIM, no. de ref. 4009580. Rincer l'axe avec précaution (fragile: cérémique!) et enfin, réassembler et remètre en place l'ensemble.
Lors du montage, veiller à ce que les manchons de l'axe et le couvercle de la pompe soient bien ajustés. Bloquer ensuite le couvercle de la pompe en le tournant vers la droite.
(35) Masses filtrantes: Retirer la ouate et les paniers de filtration de la cuve du filtre. Rincer soigneusement la masse filtrante à l'eau courante - jusqu'à ce que l'on ne voit plus du tout d'eau trouble. Si vous employez du charbon, le jeter.
La ouate filtrante blanche sert à la filtration mécanique et ne doit être utilisée qu'une seule fois; en effet, les particules de saleté qui se sont collées ne peuvent pas être éliminées complètement au nettoyage. Utiliser une ouate neue, no. de ref. 2616225! La mousse filtrante bleu (1 x dans le set, no. de ref. 2616220) peut être utilisée 2 à 3 fois. La laver soignement avant utilisation.
Conseil: Lorsqu'on remet de SUBSTRATpro neuf, mélanger env. 1/3 d'ancienne masse filtrante au matériel ou neuf afin que les cultures de bacteriées se développement plus rapidement.
(36) Nettoyer la cuve du filtre et, reintroduire les paniers filtrants. Veiller a ce que les paniers soient bien enforcés, emboités les uns sur les autres et que les orifices des paniers soient bien les uns sur les autres, sans oublier les joints de caoutchouc qui permettent l'étanchéité.
Attention: Ne jamais placer la ouate filtrante blanche au dessous de la poignée rétractable du panier de filtration.
Poser la ouate filtrante neue. Contrôler si le joint de la partie supérieure du filtre est propre et correctement mis en place. Graisser légèrement le joint d'étanchéité avec de la vaseline. Poser la partie supérieure du filtre sur la cuve, fermer avec les clips de fermeture etmettre en place le filtre dans le meuble.
Examinez les deux joints à la base de la pierce et assurez-vous quils soient bien en place et en bon état, graissez les légèrement avec de la vaseline;mettre en place et verrouiller la connexion. Une fois que les deux manettes de fermeture de l'adaptateur sont ouvertes (position ON), le filtr se rempli à nouveau automatiquement d'eau il est pré à fonctionner. Ensuite le brancher au secteur.
Conseil: Toutes les jonctions de tuyaux doivent être vérifiées à intervalles réguliers pour un assemblage parfait.
Attention: Faire systématiquement marcher le filtré en position verticale.
Thermofiltre:
(37) Rincer la cuve du filtre. Nettoyer de temps à autre la résistance pour retirer les dépôts de boue. Ne pas déformer le résistance du filament. Ne pas immer la cuve du filtre. Protéger les éléments电子iques du chauffage contre les projections d'eau.
Inserer les paniers de filtration selon le procededecrit plus haut. Mettre le filtrer en service en branchant la prise de la partie supérieure du filtrre. Attendre que le filtrtre fonctionne régulièrement avant de brancher la fiche du chauffage.
