РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pro 1171 HST STIGA

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

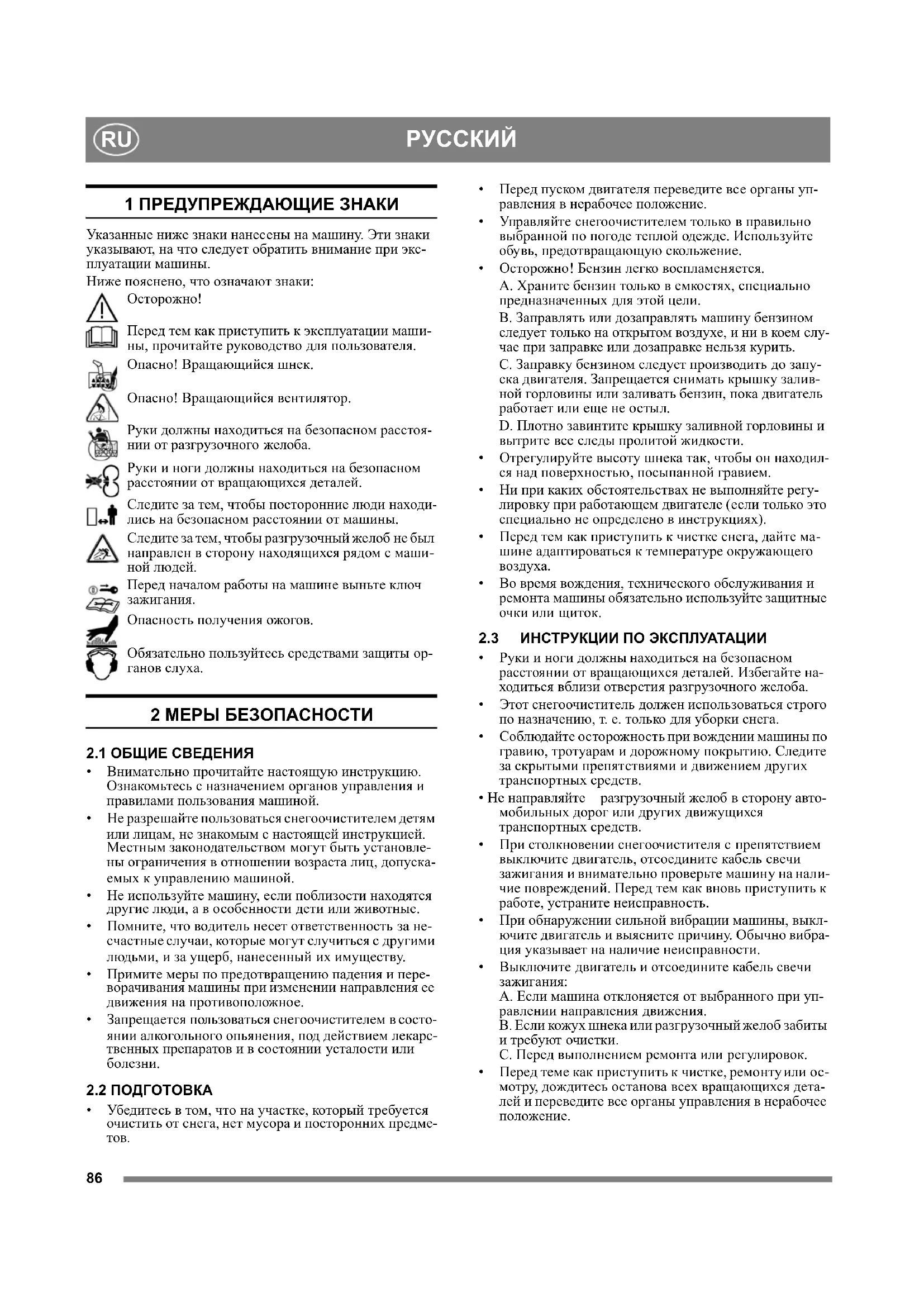

1 ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ Указанные ниже знаки нанесены на машину. Эти знаки указывают, на что следует обратить внимание при экс- плуатации машины. Ниже пояснено, что означают знаки:

Перед тем как приступить к эксплуатации маши- ны, прочитайте руководство для пользователя. Опасно! Вращающийся шнек. Опасно! Вращающийся вентилятор. Руки должны находиться на безопасном расстоя- нии от разгрузочного

Руки и ноги должны находиться на безопасном расстоянии от вращающихся деталей. Следите за тем, чтобы посторонние люди находи- лись на безопасном расстоянии от машины. Следите за тем, чтобы разгрузочный желоб не был направлен в сторону находящихся рядом с маши-

Перед началом работы на машине выньте ключ

Опасность получения ожогов. Обязательно пользуйтесь средствами защиты ор- ганов слуха. 2 МЕРЫ БЕЗОПАСНОСТИ

• Внимательно прочитайте настоящую инструкцию. Ознакомьтесь с назначением органов управления и правилами пользования машиной.

• Не разрешайте пользоваться снегоочистителем детям или лицам, не знакомым с настоящей инструкцией. Местным законодательством могут быть установле- ны ограничения в отношении возраста лиц, допуска- емых к управлению машиной.

• Не используйте машину, если поблизости находятся другие люди, а в особенности дети или животные.

• Помните, что водитель несет ответственность за не- счастные случаи, которые могут случиться с другими людьми, и за ущерб, нанесенный их имуществу.

• Примите меры по предотвращению падения и пере- ворачивания машины при изменении направления ее движения на противоположное.

• Запрещается пользоваться снегоочистителем в

янии алкогольного опьянения, под действием лекарс- твенных препаратов и в состоянии усталости или

• Убедитесь в том, что на участке, который требуется очистить от снега, нет мусора и посторонних предме-

• Перед пуском двигателя переведите все органы уп- равления в нерабочее положение.

• Управляйте снегоочистителем только в правильно выбранной по погоде теплой одежде. Используйте обувь, предотвращающую скольжение.

• Осторожно! Бензин легко воспламеняется. A. Храните бензин только в емкостях, специально предназначенных для этой цели. B. Заправлять или дозаправлять машину бензином следует только на открытом воздухе, и ни в коем слу- чае при заправке или дозаправке нельзя курить. C. Заправку бензином следует производить

ска двигателя. Запрещается снимать крышку залив- ной горловины или заливать бензин, пока двигатель работает или еще не остыл. D. Плотно завинтите крышку заливной горловины и вытрите все следы пролитой жидкости.

• Отрегулируйте высоту шнека так, чтобы он находил- ся над поверхностью, посыпанной гравием.

• Ни при каких обстоятельствах не выполняйте

лировку при работающем двигателе (если только это специально не определено в инструкциях).

• Перед тем как приступить к чистке снега, дайте ма- шине адаптироваться к температуре окружающего

• Во время вождения, технического обслуживания и ремонта машины обязательно используйте защитные очки или щиток.

2.3 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

• Руки и ноги должны находиться на безопасном расстоянии от вращающихся деталей. Избегайте на- ходиться вблизи отверстия разгрузочного желоба.

• Этот снегоочиститель должен использоваться строго по назначению, т. е. только для уборки снега.

• Соблюдайте осторожность при вождении машины по гравию, тротуарам и дорожному покрытию. Следите за скрытыми препятствиями и движением других транспортных средств.

• Не направляйте разгрузочный желоб в сторону авто- мобильных дорог или других движущихся транспортных средств.

• При столкновении снегоочистителя с препятствием выключите двигатель, отсоедините кабель свечи зажигания и внимательно проверьте машину на нали- чие повреждений. Перед тем как вновь приступить к работе, устраните неисправность.

• При обнаружении сильной вибрации машины, выкл- ючите двигатель и выясните причину. Обычно вибра- ция указывает на наличие неисправности.

• Выключите двигатель и отсоедините кабель свечи

A. Если машина отклоняется от выбранного при уп- равлении направления движения. B. Если кожух шнека или разгрузочный желоб забиты и требуют очистки. C. Перед выполнением ремонта или регулировок.

• Перед теме как приступить к чистке, ремонту

мотру, дождитесь останова всех вращающихся дета- лей и переведите все органы управления в нерабочее положение.87

• Перед тем как оставить машину без присмотра, уста- новите все органы управления в нерабочее положе- ние, переведите рычаг переключения передач в нейтральное положение, выключите двигатель и вы- ньте ключ зажигания из замка.

• Запрещается включать двигатель внутри помещения, за исключением тех случаев, когда требуется поста- вить машину на хранение или вывести ее из помеще- ния. В этих случаях следует открыть дверь помещения, в котором находится машина. Отработав- шие газы токсичны.

• Запрещается перемещать машину поперек склона. Двигайтесь сверху вниз и снизу вверх. Будьте осто- рожны при изменении направления движения на склоне. Избегайте перемещения по крутым склонам.

• Запрещается эксплуатировать машину с недостаточ- ной защитой или без установленных на место защит- ных устройств.

• Не допускается отсоединять или переводить в нера- бочее положение существующие защитные устройс-

• Не изменяйте настройку регулятора двигателя и не увеличивайте обороты двигателя на холостом ходу. При работе двигателя на высоких оборотах возраста- ет опасность получения травм.

• Запрещается использовать снегоочиститель вблизи ограждений, автомобилей, остекленений, уклонов и т.п., не выполнив надлежащую регулировку дефлек- тора разгрузочного желоба.

• Следите за тем, чтобы на очищаемых от снега участ- ках не было детей. Дети должны находиться под при- смотром взрослых.

• Не перегружайте машину, ведя ее на высокой скоро-

• Будьте осторожны при включении заднего хода. Пе- ред движением задним ходом и во время движения следите за возможными препятствиями сзади.

• Следите за тем, чтобы разгрузочный желоб не был на- правлен в сторону находящихся рядом с машиной людей. Следите за тем, чтобы никто не находился пе- ред машиной.

• Если снегоочиститель требуется перевезти или пред

полагается не использовать его в течение длительно- го времени, отсоедините шнек. При транспортировке не перемещайтесь на высокой скорости по скользкой поверхности.

• Используйте только принадлежности, рекомендован- ные изготовителем машины.

• Запрещается управлять снегоочистителем в условиях плохой видимости или плохого освещения.

• Во время вождения водитель должен находиться в состоянии устойчивого равновесия и надежно удер- живать рукоятку управления.

• Запрещается использовать снегоочиститель на кры- шах зданий.

• Не касайтесь деталей двигателя, поскольку во время работы они нагреваются до высокой температуры. При этом можно получить ожоги.

• Затяните все гайки и винты таким образом, чтобы ма- шина находилась в безопасном рабочем

Регулярно проверяйте состояние срезных болтов.

• Используйте только фирменные запасные части. При использовании запасных частей, выпускаемых други- ми изготовителями, можно получить травмы, даже если эти части подходят к машине.

• Запрещается хранение машины с бензином в баке в зданиях, где пары бензина могут воспламениться от открытого пламени или искр.

постановкой машины на хранение дайте двига- телю остыть.

• Перед постановкой машины на длительное хранение примите все рекомендуемые меры.

• Заменяйте поврежденные таблички с предостереже- ниями и инструкциями.

• После уборки снега дайте двигателю поработать в те- чение нескольких минут с подсоединенным шнеком. Это предотвратит прихватывание шнека в замерзшем

3 ИНСТРУКЦИИ ПО СБОРКЕ Примечание: Положения “слева” и “справа” определены с точки зрения наблюдателя, находящегося сзади снего- очистителя.

3.1 СОДЕРЖИМОЕ НАРУЖНОЙ УПАКОВКИ

В упаковке находятся: - Один снегоочиститель - Один рычаг переключения передач - Один разгрузочный желоб - Один комплект инструкций - Один комплект для сборки - один сборочный комплект в соответствии Компоненты, поставляемые дополнительно: - Инструмент для очистки желоба (10 на рис. 1) - Запасные разрушаемые болты

1. Выньте все незакрепленные детали из картонной ко-

2. Обрежьте четыре угла коробки и отогните ее бокови-

3. Обрежьте пластиковую ленту, скрепляющую регули-

ровочный рычаг и рычаг переключения передач.

4. Вывинтите винты (B), крепящие башмаки к основа-

5. Обрежьте пластиковую ленту, скрепляющую управ-

ляющие тросы под рукояткой.

3.3 РУКОЯТКА, СМ. РИС. 2

1. Ослабьте, но не удаляйте крепежные гайки, введен-

ные в верхние отверстия.

2. Сложите верхнюю часть рукоятки. ОБРАТИТЕ ВНИ-

МАНИЕ! Следите за тем, чтобы тросы управления не были зажаты.

3. Вставьте винты снаружи в нижние отверстия и

произведите сборку, используя следующие части: A Винты D Контргайка

Затяните четыре гайки.88

3.4 СНЕГОРАЗГРУЗОЧНЫЙ ЖЕЛОБ,

1. Поместите желоб поверх выступов на кольце желоба.

2. Установите винты (E) изнутри, после чего навинтите

и затяните контргайки (F).

3. Проверьте все болты и гайки на фланце

4. Отрегулируйте механизм, вращающий желоб. См.

3.5 РУЧКИ УПРАВЛЕНИЯ, РИС. 5

Монтаж выполняется следующим образом:

1. Навинтите гайку (J) на рычаг.

2. Установите ручку управления (K) на

3. Затяните гайку снизу ручки управления.

3.6 РЫЧАГ КОРОБКИ ПЕРЕДАЧ/РЫЧАГ РЕГУ-

ЛИРОВКИ СКОРОСТИ Cм. рис. 7.

1. Установите рычаг в нужное положение, чтобы просто

вставить угловое звено (L) в отверстие в рычаге коро- бки передач (M).

2. Произведите монтаж шайбы и контргайки.

3.7 ПРОВЕРКА ТРОСОВ УПРАВЛЕНИЯ

Перед первым применением снегоочистителя может пот

ребоваться регулировка тросов управления. См. раздел РЕГУЛИРОВКА ТРОСОВ УПРАВЛЕНИЯ

3.8 ДАВЛЕНИЕ В ШИНАХ

Проверьте давление воздуха в шинах. См. 6.4. 4 ОРГАНЫ УПРАВЛЕНИЯ Глушитель двигателя оснащен защитной ре- шеткой. Двигатель можно запустить, только когда эта решетка установлена на место и не повреждена. Pис. 1

Служит для управления частотой вращения двигателя. Дроссель устанавливается в три положения:

1. Полностью открытое положение (положение

3. Положение “Стоп” - двигатель заглушен.

Используется для запуска двигателя из холодного состо- яния: Заслонка может находиться в двух положениях:

1. Заслонка открыта.

2. Заслонка закрыта (для пуска из

При нажатии на резиновый пускатель подкачива- ющего насоса топливо впрыскивается в карбюра- тор, что облегчает пуск двигателя из холодного

Для пуска двигателя ключ должен быть полностью вве- ден в замок зажигания. Не поворачивайте ключ!

1. Ключ полностью введен – пуск двигателя.

– двигатель запустить невоз-

4.5 ПУСКОВАЯ РУКОЯТКА (1)

Пуск при помощи наматываемого шнура

4.6 ЩУП ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ МАСЛА (8)

Используется при заливке и проверке уровня мас- ла в двигателе. На щупе имеются две отметки

FULL (Полный) = максимальный уровень масла ADD (Добавить) = минимальный уровень масла.

4.7 КРЫШКА ЗАЛИВНОЙ ГОРЛОВИНЫ/

ИЗМЕРИТЕЛЬ ТОПЛИВА (7) Используется для заливки бензина

заливной горловины машин некоторых моделей имеется указатель уровня топлива, при помощи которого определяется количество топлива в баке.

4.8 ПРОБКА ОТВЕРСТИЯ ДZЛЯ СЛИВА МАСЛА

(14) Используется для слива использованного моторного масла при замене масла.

4.9 КНОПКА ПУСКА – ЭЛЕКТРОСТАРТЕР (11)

Кнопка служит для пуска двигателя с электрическим

ЭЛЕКТРОСТАРТЕР (12) Соединительный кабель служит для подачи напряжения питания на стартер. Подсоедините кабель к заземленной розетке на 220/230 В при помощи удлинительного прово- да с заземлением. Рекомендуется использовать выключа-

для защиты от короткого замыкания на землю.

4.11 ЗАЩИТНЫЙ КОЛПАЧОК СВЕЧИ

ЗАЖИГАНИЯ (21) Колпачок легко снимается вручную. Под колпачком уста- новлена свеча зажигания.

4.12 УПРАВЛЕНИЕ СКОРОСТЬЮ (17)

Снегоочиститель оснащен гидростатической коробкой передач с бесступенчатым регулированием. Используя управление скоростью, можно регулировать ее без огра- ничений, как вперед, так и назад. Фара всегда включена во время работы двигателя.89

4.13 РЫЧАГ МУФТЫ СЦЕПЛЕНИЯ -

ВОЖДЕНИЕ (20) Колеса приводятся в действие, если рычаг встав- лен в коробку передач и переведен в направлении

Размещен слева от рукоятки.

4.14 РЫЧАГ МУФТЫ СЦЕПЛЕНИЯ - ШНЕК (16)

Если рычаг нажат вниз по направлению к рукоят- ке, включаются шнек и вентилятор. Размещен справа от рукоятки.

4.15 РЕГУЛЯТОР ДЕФЛЕКТОРА (18)

Смонтированный на панели регулятор для дистанцион- ной регулировки дефлектора (19).

1. Вперед – увеличенное расстояние отбрасыва-

2. Назад– уменьшенное расстояние отбрасывания

Служат для регулировки высоты кожуха шнека относи- тельно уровня поверхности.

4.17 БЛОКИРОВКА КОЛЕСА

См. рис. 8. Машины с гидростатическим приводом снаб- жены механизмом стопорения колёс, который легко от- ключается. Необходимость в этом возникает, когда снегоочиститель нужно перемещать при неработающем

Выключение/включение механизма стопорения колес производится следующим образом:

1. Вытяните кнопку 1.

2. Поверните кнопку на 90° (на 1/4 оборота) и отпустите

Дефлектор, регулируемый при помощи регулятора (18), служит для установки расстояния отбрасывания снега.

4.19 ПОДОГРЕВ РУЧКИ (6)

Машина оборудована электрическим подогревом руко- ятки. Для включения подогрева установите рычаг в тре- буемое положение: Переднее положение - Слабый подогрев Среднее положение - Подогрев отсутствует Заднее положение - Полный подогрев Подогрев может быть включен только тогда, когда двига- тель работает.

Фара всегда включена во время работы двигателя.

4.21 ИНСТРУМЕНТ ДЛЯ ОЧИСТКИ ЖЕЛОБА (10)

Инструмент для очистки желоба расположен в держате- ле на кожухе шнека. Инструмент для очистки желоба следует использовать при каждой прочистке разгрузоч- ного желоба и шнека. Перед прочисткой желоба обязательно выклю- чайте двигатель. Запрещается чистить снегоразгрузочный же- лоб руками. Опасность тяжелой травмы!

4.22 РЕГУЛИРУЮЩИЙ ПЕРЕКЛЮЧАТЕЛЬ (23)

Изменяет направление отбрасывания снега. влево - желоб поворачивается влево вправо - желоб поворачивается вправо 5 ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ СНЕГООЧИСТИТЕЛЯ

Не включайте двигатель, пока не будут выполнены все меры, описанные в разделе СБОРКА. Перед тем как приступить к использованию снегоочистителя, внимательно изучите и ус- войте все инструкции, приведенные в настоя- щем документе, и изучите содержимое всех табличек с предупреждениями и указаниями, прикрепленных к машине. Во время вождения, технического обслужива

ния и ремонта машины обязательно исполь- зуйте защитные очки или щиток.

5.2 ПОДГОТОВКА К ПУСКУ

Снегоочиститель поставляется без масла в картере двигателя. Перед использованием машины залейте мас- ло в двигатель. Масло поставляется в отдельной бутыли. Не включайте двигатель, пока в него не будет залито масло. Работающий без масла двигат-

1. Установите машину на ровную поверхность.

2. Ослабьте щуп для измерения уровня масла и залейте

в двигатель масло до отметки FULL (рис. 9).

3. Используйте масло SAE 5W30-10W30 в соответствии

с назначением по A.P.I “SF“, “SG“ или “SH“.

4. Емкость картера: 0,8 л

Перед использованием снегоочистителя обязательно проверяйте уровень масла в двигателе. При проверке снегоочиститель должен находиться на ровной

Используйте только неэтилированный бензин. Запреща- ется использовать смесь бензина с маслом для двухтакт- ных двигателей. ВНИМАНИЕ! Помните о том, что неэтилированный бензин – скоропортящийся продукт; не покупайте бензи- на больше, чем вы сможете использовать в течение трид-

Также может использоваться экологически чистый бензин, например, алкилатный. Бензин этого типа имеет состав, менее опасный для людей и окружающей среды. Бензин легко воспламеняется. Храните топливо только в емкостях, специально предназначенных для этой цели. Храните бензин в прохладном, хорошо провет- риваемом месте, не в доме. Храните бензин в месте, недоступном для детей. Заправлять или дозаправлять машину бензи- ном следует только на открытом воздухе, и ни в коем случае при заправке или дозаправке не- льзя курить. Перед запуском двигателя залей- те топливо в топливный бак. Запрещается снимать крышку заливной горловины или за- ливать бензин, пока двигатель работает или не

Не заправляйте бензобак до самого верха. Плотно завин- тите крышку заливной горловины и вытрите все следы пролитого бензина.

5.4 ПУСК ДВИГАТЕЛЯ (БЕЗ ЭЛЕКТРОСТАРТЕ-

Запрещается прикасаться к компонентам двигателя в процессе работы и в течение 30 ми- нут после окончания работы, так как они на- греты до высокой температуры. Можно получить ожоги. Запрещается включать двигатель машины внутри помещения. Отработавшие газы содер- жат монооксид углерода – очень токсичный

1. Убедитесь в том, что рычаги муфт сцепления и шнека

находятся в нерабочем положении (рис. 1).

2. Переведите дроссель в положение .

3. Вставьте ключ в замок зажигания. Убедитесь в том,

что ключ полностью введен в замок зажигания. Не поворачивайте ключ!

4. Поверните заслонку в положение .

Примечание: Если двигатель прогрет, заслонку

пользовать не требуется.

5. 2-3 раза нажмите резиновый пускатель подпиточного

насоса. Убедитесь в том, что при использовании под- питочного насоса, отверстие закрыто (рис. 10). При- мечание: Если двигатель прогрет, не используйте подпиточный насос.

6. Медленно тяните шнур стартера, пока не почувствуе-

те сопротивление. Запустите двигатель, резко потя-

7. После запуска двигателя

поворачивайте заслонку против часовой стрелки, пока она полностью не от-

5.5 ПУСК ДВИГАТЕЛЯ (С ЭЛЕКТРОСТАРТЕ-

Запрещается прикасаться к компонентам двигателя в процессе работы и в течение 30 минут после окончания работы, так как они нагреты до высокой температуры. Можно по- лучить ожоги. Запрещается включать двигатель машины внутри помещения. Отработавшие газы

ржат монооксид углерода – очень токсичный

1. Подсоедините соединительный кабель двигат-

еля к заземленному удлинительному проводу. Затем подсоедините удлинительный провод к заземленной розетке на 220/230 В.

2. Убедитесь в том, что рычаги муфт сцепления и шнека

находятся в нерабочем положении (рис. 1).

3. Переведите дроссель в положение .

4. Вставьте ключ в замок зажигания. Убедитесь

что ключ полностью введен в замок зажигания. Не поворачивайте ключ!

5. Поверните заслонку в положение .

Примечание: Если двигатель прогрет, заслонку испо- льзовать не требуется.

6. 2-3 раза нажмите резиновый пускатель подпиточного

насоса. Убедитесь в том, что при использовании подпиточного насоса, отверстие закрыто (рис. 10). Примечание: Если двигатель прогрет, не используйте подпиточный

a. Нажмите кнопку пуска для активизации пускателя. b. После пуска двигателя отпустите кнопку пуска и откройте заслонку, медленно повернув рычаг заслон- ки против часовой стрелки в положение . c. Если двигатель начнет работать с перебоями, не- медленно закройте заслонку и вновь постепенно откройте ее. d. Сначала выньте вилку удлинительного провода

розетки. Затем отсоедините удлинительный провод от двигателя. Примечание: Двигатель с электростартером имеет за- щиту от перегрузки. При перегреве двигатель автома- тически останавливается. Двигатель не запустится вновь, пока не остынет. На это требуется 5 – 10 минут.

1. Отпустите оба рычага муфт. Примечание: Если шнек

снегоочистителя будет продолжать вращаться, обра- титесь к разделу РЕГУЛИРОВКА УПРАВЛЯЮЩИХ ТРОСОВ, приведенному ниже.

2. Переведите дроссель в положение холостого хода

. Дайте двигателю поработать в течение несколь- ких минут, чтобы растопить снег. 3a. Машины без электростартера: Во время работы двигателя несколько раз потяните рукоятку пуска для предотвращения замерзания стар- тера. Раздастся нехарактерный скрежет. Это не будет свидетельствовать о неисправности двигателя. 3b. Машины с электростартером: Во время работы двигателя нажмите и в течение91

нескольких секунд удерживайте нажатой кнопку пус- ка во избежание замерзания двигателя (см. приведен- ные выше указания по подключению электрического кабеля). Раздастся нехарактерный скрежет. Это не бу- дет свидетельствовать о неисправности двигателя.

4. Переведите дроссель вниз в положение .

5. Выньте ключ зажигания из замка. Не поворачивайте

Если машина будет оставлена без присмотра

выключите двигатель и выньте ключ зажи- гания из замка.

1. Выполните пуск двигателя, как описано выше. Перед

использованием машины дайте двигателю поработа- ть в течение нескольких минут для прогрева.

2. Отрегулируйте дефлектор разгрузочного желоба.

3. Поверните регулировочный рычаг и установите

дефлектор так, чтобы обеспечить отбрасывания снега

Для ручных моделей : Рычаг переключения передач не следует перемещать, если нажат рычаг муфты сцепления.

4. Переведите рычаг переключения передач в требуемое

5. Нажмите по направлению вниз рычаг муфты шнека

(поз. 20 на рис. 1) для приведения в действие шнека и вытяжного вентилятора. Наблюдайте за вращением шнека. Следите за тем, чтобы руки, ноги, волосы и незакреп

ленные края одежды находились на удалении от движущихся частей машины.

6. Нажмите по направлению вниз рычаг муфты

сцепления (поз. 16 на рис. 1). После этого снегоочис- титель будет перемещаться вперед или назад в зави- симости от положения, в которое переводится рычаг переключения передач.

7. Управление с помощью одной руки.

Только для ручных моделей; Запрещается включать рычаг переключения передач, когда включено устройство управления с помощью одной руки или рычаг привода. Это приведет к серьезному повреждению фрикционного коле-

5.8 СОВЕТЫ ПО ВОЖДЕНИЮ

1. Двигатель всегда должен работать в режиме полного

газа или близком к нему режиме. Во время работы двигателя глушитель и окру- жающие его детали сильно нагреваются. Опас- ность получения ожогов.

2. Всегда регулируйте скорость в зависимости от

состояния убираемого снега. Регулируйте скорость при помощи рычага переключения передач, а не

3. Снег лучше всего убирать сразу после его выпадения.

4. По возможности, обеспечьте отбрасывание снега по

5. Отрегулируйте положение башмаков при помощи

винтов (поз. 13 на рис . 1) в соответствии с состоянием поверхности: - При уборке снега с ровной поверхности, например с асфальта, башмаки должны находиться на уровне примерно 3 мм под скребком. - При уборке снега с неровной поверхности, напри- мер с гравия, башмаки должны находиться на уровне примерно 30 мм под скребком. Отрегулируйте башмаки так, чтобы гравий и

не попали в снегоочиститель. При от- брасывании камней и гравия с высокой скоро- стью люди подвергаются опасности получения

Убедитесь в том, что башмаки одинаково отрегулирова- ны с обеих сторон.

6. Отрегулируйте скорость так, чтобы обеспечить равно-

мерное разбрасывание снега. Если разгрузочный желоб забит снегом, то, прежде чем очистить желоб, выполните

- Отпустите оба рычага муфт. - Остановите двигатель. - Выньте ключ зажигания из замка. - Отсоедините кабель от свечи зажигания. - Не просовывайте руки внутрь желоба или шнека. Пользуйтесь инструментом для очистки желоба, вхо- дящим в комплект поставки.

5.9 ПО ОКОНЧАНИИ РАБОТЫ

1. Проверьте, нет ли ослабленных и поврежденных де-

талей. При необходимости замените поврежденные

2. Затяните ослабленные винты и гайки.

3. Очистите машину от снега.

4. Несколько раз переместите органы управления попе-

ременно вперед и назад.

5. Переведите заслонку в положение

6. Отсоедините кабель от свечи зажигания.

Не закрывайте машину, пока не остынут дви- гатель и глушитель.92

6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1 ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Замените масло после первых 5 часов работы и затем за- меняйте после каждых 50 часов работы или один раз в сезон. Масло следует заменить, если двигатель нагрева-

Сливаемое сразу после останова двигателя мо- торное масло может быть горячим. Поэтому перед сливом масла дайте двигателю охладить- ся в течение нескольких минут

1. Слегка наклоните снегоочиститель вправо, чтобы

пробка отверстия для слива масла находилась в самой нижней точке двигателя (14 на рис. 1)

2. Отвинтите пробку отверстия для слива масла.

3. Дайте маслу стечь в контейнер.

4. Завинтите пробку отверстия для слива масла.

5. Залейте новое масло: Требуемые тип и количество

масла указаны в разделе ПОДГОТОВКА К

Ежегодно или через каждые 100 часов эксплуатации проверяйте свечу зажигания. Если электроды обгорели, очистите и установите на мес- то свечу зажигания. Изготовитель двигателя рекоменду- ет использовать следующие свечи: Briggs & Stratton RC124YC или эквивалентные свечи. Правильный искровой промежуток: 0,7-0,8 мм Свеча зажигания расположена под защитной пластиной, изображенной на рис. 11.

Давление воздуха в обеих шинах должно быть одинако- вым для достижения наилучших характеристик. Не за- будьте надеть колпачки на клапаны для предотвращения попадания обрезков в шток клапана при накачивании шин. Рекомендуемые значения давления воздуха приве- дены ниже в таблице.

Карбюратор отрегулирован на заводе-изготовителе. Если требуется регулировка, обратитесь в в местный офици- альный сервисный центр.

Перед обслуживанием убедитесь в том, что: - выключен двигатель; - вынут ключ зажигания; - отсоединен кабель от свечи зажигания. Если в соответствии с инструкциями машину следует поднять за переднюю часть и установить на ко- жух шнека, следует слить топливо из топливного бака. Слейте топливо на открытом воздухе, после то- го как остынет двигатель. Запрещается курить во время слива топлива. Слейте топливо в ем- кость, специально предназначенную для хра- нения бензина.

6.6.1 РАЗГРУЗОЧНЫЙ ФЛАНЕЦ

Смазывайте разгрузочный фланец и червячную передачу регулировочного рычага каждый 5-й час эксплуатации машины и перед постановкой машины на длительное

Операция по техническому обслуживанию Частота Тип Параг-

По прошест- вии 2 часов и затем через каждые 50 часов работы. SAE 5W30 - 10W40

ремни, осущес- твите проверку.

твии 2 часов и затем каждый

произведите смазывание. 10 часов Литиевая кон-

поворота жело- ба, проведите смазывание/

10 часов Масло 10W 6.6.4.

часов Масло 10W - Тросы, произв- едите смазыв-

10 часов Масло 10W 6.6 Соединения, произведите смазывание. 10 часов Масло 10W 6.6

передача шне- ка, произведит- е проверку. 50 часов Зимнее тяже- лое масло для

Осуществите проверку/заме-

100 часов RC124YC 6.3 Машина Давление 1171 HST 1,0 бар 1381 HST 1,0 бар93

Смазывайте смазочные сопла вала шнека при помощи шприца для пластичной смазки каждый 10-й час эксплу- атации (рис. 12). Обязательно смазывайте вал при замене срезных болтов. Перед постановкой машины на длительное хранение удалите болты. При помощи шприца для пластичной смазки смажьте шнек и поверните его на валу, прежде чем установить болты

6.6.3 ЧЕРВЯЧНАЯ ПЕРЕДАЧА, 6 на рис. 12

Червячная передача заполнена специальной смазкой на заводе-изготовителе. Пополнять эту смазку обычно не

Ежегодно вынимайте пробку и проверяйте наличие смазки в червячной передаче (рис. 12). При обнаружении протечки или после выполнения ремо- нта введите в передачу новую смазку. Максимальное ко- личество смазки в червячной передаче - 92 г. Используйте консистентную смазку Benalene #900 или подобную смазку.

6.6.4 Механизм поворота желоба

См. рис. 4. Снимите крышку. При возникновении трудностей в управлении желобом необходимо, прежде всего, смазать редуктор (A). Если не удалось устранить трудности в управлении, выполните регулировки в соответствии с одной или обеими приве- денными ниже рекомендациями:

• Ослабьте винты держателя желоба на 1/4 оборота.

• Ослабьте гайки (B) и отрегулируйте зацепление меж- ду редуктором двигателя и редуктором желоба. По окончании регулировки затяните гайки.

6.6.5 ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ, HST

При поставке с завода гидростатическая трансмиссия за- правлена маслом. Если она не открывалась (что должно выполняться только специалистом), а также в случае от- сутствия утечек дополнительной заправки маслом, как правило, не требуется. В нормальных условиях менять трансмиссионное масло не требуется. 7 ОБСЛУЖИВАНИЕ И РЕМОНТ Перед обслуживанием убедитесь в том, что: - выключен двигатель; - вынут ключ зажигания; - отсоединен кабель от свечи зажигания. Если в соответствии с инструкциями машину следует поднять за переднюю часть и установить на кожух шнека, следует слить топливо из топливного бака. Слейте топливо на открытом воздухе, после того как остынет двигатель. Запрещается

рить во время слива топлива. Слейте топливо в емкость, специально предназначенную для хранения бензина.

7.1 ПОИСК И УСТРАНЕНИЕ

НЕИСПРАВНОСТЕЙ Неисправность Возможная при-

Двигатель не запускается. Двигатель затоп-

Повторите попыт- ки запуска в выключенном положении полно- го газа дроссель- ной заслонки. Наличие воды в топливе или топ- ливо является ста-

Слейте содержи- мое бака и залейте в него свежее

Прочее. Тщательно про- верьте процедуру запуска в соот-

руководством. Двигатель резко запускается или плохо работает. Неисправность свечи зажигания. Замените свечу

Заблокирована вентиляция кол- пачка заливочно- го отверстия. Прочистите вен-

Заблокирован вследствие нали- чия постороннего

Вычистите шнек с помощью палоч- ки, входящей в комплект постав-

Замените поло- манный штифт.

ремень шнека проскальзывает. Произведите регу- лировку ремня и

Приводной реме- нь шнека разо-

Замените ремень. Шнек не останав- ливается при отпускании рыча-

Приводной реме- нь шнека не отре-

Произведите регу- лировку ремня. Направляющая привода шнека не отрегулирована. Произведите регу- лировку направля-

Снегоочиститель поворачивается в одну сторону. Давление в шина- х неодинаковое. Произведите регу- лировку давления

Только одно коле- со является при-

Башмаки отрегу- лированы неоди-

Произведите регу- лировку лезвия скребка и башма-

Лезвия скребков отрегулированы неодинаково. Произведите регу- лировку лезвия

7.2 РЕГУЛИРОВКА ЛЕЗВИЯ СКРЕБКА И

Лезвие скребка и башмаки изнашиваются в процессе длительного использования. Отрегулируйте скребок (обязательно вместе с башмака- ми), установив требуемое расстояние между скребком и поверхностью. Используется обоюдоострый скребок, поэтому при изна- шивании рабочей поверхности скребок можно перевер- нуть. См. 5.8.

7.3 ОБЩИЕ СВЕДЕНИЯ О РЕМНЯХ

Приводные ремни следует проверить ( и при необходи- мости отрегулировать) первый раз после 2 – 4 часов эксплуатации, а затем проверять в середине каждого се- зона. Ремни следует проверять дважды в год. Ремни специально предназначены для этой машины. Вместо заменяемых ремней следует установить новые фирменные ремни, купленные у розничного торговца или в официальном сервисном центре компании. При регулировке или замене ремней следует также отре- гулировать регулировочные тросы (см. ниже).

7.4.1 Проверьте и отрегулируйте ремень шнека.

1. Выньте ключ зажигания из замка.

2. Снимите защитную крышку ремня (1), ослабив вин-

ты (2). См. Рис. 16.

3. Ослабьте натяжной шкив (B) и подайте на 3 мм в сто-

4. Затяните гайки натяжного

5. Проверьте натяжение ремня, прижав вниз рычаг муф-

ты шнека. Ремень при нажатии пальцами должен по- даться на 12 – 13 мм без существенного усилия (рис. 22).

6. Если требуется дополнительная регулировка, повто-

рите описанную выше процедуру.

7. Установите на место защитную крышку ремня. См.

7.4.2 Регулировка направляющей привода шнека

1. Выньте ключ зажигания из замка.

2. Снимите защитную крышку ремня (1), ослабив

винты (2). См. Рис. 16.

3. Приведите в действие рычаг муфты шнека (поз. 20)

4. Проверьте расстояние между направляющей ремня и

ремнем. См. рис. 19/21 в зависимости от расстояния.

5. Если потребуется регулировка, ослабьте крепежный

винт направляющей ремня и установите правильное расстояние.

6. Затяните винт с требуемым моментом.

7. Установите на место защитную крышку ремня.

7.5 ПРИВОДНОЙ РЕМЕНЬ, HST

7.5.1 Регулировка приводного ремня, HST

1. Снимите защитную крышку (1) ремня, ослабив

винты (2). См. Рис. 16.

2. Отрегулируйте натяжной шкив (A на рис. 20) таким

образом, чтобы зазор ремня составлял около 45 мм. См. рис. 23. Не следует слишком сильно натягивать реме-

Это приведет к повреждению ремня и под- шипников. Обязательно проверьте натяжение ремня в соответствии с нижеизложенной про- цедурой до использования агрегата.

3. Проверьте регулировку в соответствии с привед-

енными ниже инструкциями.

4. Устано вите на место крышку ремня. См. Рис. 16.

7.5.2 Проверка приводного ремня, HST.

1. Отсоедините стопоры колес.

2. Рычаг управления скоростью установите в

ное положение. Не прикасайтесь к рычагу муфты

3. Запустите двигатель и медленно переместите вперед

рычаг управления скоростью. Если ведущая ось про- ворачивается, ремень натянут слишком сильно, и на- тяжной шкив (A на рис. 20) должен быть ослаблен и перемещен от ремня.

4. Если натяжной шкив был смещен, снова выполните

регулировку и затем осуществите проверку, как ука-

7.6 РЕГУЛИРОВКА ТРОСОВ УПРАВЛЕНИЯ

При регулировке или замене ремней следует также про- верить/отрегулировать регулировочные тросы (см.

7.6.1 Регулировка троса шнека

1. Выньте ключ зажигания из замка.

2. Снимите защитную крышку (1) ремня, ослабив

винты (2). См. Рис. 16.

3. Приведите в действие рычаг привода шнека и про-

контролируйте натяжной шкив. Когда рычаг шнека переместится относительно рукоятки на половину от своего полного перемещения, шкив должен перестать двигаться относительно ремня (шкив может перемес- титься всего на несколько миллиметров в процессе выполнения второй половины перемещения рычага). См. Рис. 15.

4. В случае необходимости отсоедините пружину и

затем отрегулируйте трос на винте, который соеди-

с пружиной. См. Рис. 13.

5. Устано вите все снятые детали на место в порядке, об-

ратном порядку разборки.

7.6.2 Регулировка троса привода

В случае HST трос привода не регулируется. Регулиров- ка муфты производится с помощью натяжного шкива ремня. См. 7.6.2.95

Шнек прикреплен к валу специальными болтами, кото- рые разрушаются при застревании посторонних предметов в кожухе шнека. Используйте только фирменные запасные час- ти. Использование болтов других типов может привести к выходу машины из строя.

1. Остановите двигатель.

2. Отсоедините кабель от свечи зажигания.

3. Убедитесь в том, что

все вращающиеся детали оста-

4. Извлеките посторонний предмет из шнека.

5. Смажьте вал шнека (см. выше).

6. Совместите отверстия на валу и на шнеке.

7. Удалите части сломанного болта.

8. Установите новый фирменный болт.

Разрешается использовать только оригиналь- ную запасную лампочку мощностью 27 Вт. Лампочки более высокой мощности могут пов-

Лампочка фары устанавливается в розеточню часть байонетного соединителя фары. См. рис. 17. Замена лам- почки производится следующим образом:

1. Поверните лампочку примерно на 30° против часовой

стрелки и выньте ее наружу.

2. Ослабьте пластиковые фиксаторы, расположенные с

каждой стороны лампочки, и отключите кабели от

3. Установите новую лампочку на место в порядке

обратном порядку разборки. 8 ХРАНЕНИЕ Запрещается хранить снегоочиститель с бензином, залитым в топливный бак, в замкну- том пространстве с плохой вентиляцией. Пары бензина могут вступить в контакт с источника- ми открытого пламени, искрами, огнем сига-

Если предполагается хранить снегоочиститель свыше 30 дней, рекомендуется принять следующие меры:

1. Опорожните бензобак.

Слейте топливо на открытом воздухе, после того как остынет двигатель. Запрещается курить во время слива топлива. Слейте топливо в емкость, специально предназначен- ную для хранения бензина.

2. Включите двигатель и дайте ему поработать, пока не

3. Замените моторное масло, если масло использова-

лось в течение 3 месяцев.

4. Снимите свечу зажигания и налейте немного мотор-

ного масла (примерно 30 мл) в отверстие. Несколько раз проверните коленчатый вал двигателя. Ввинтите свечу зажигания.

5. Тщательно очистите всю машину.

6. Смажьте все детали, как указано в разделе СМАЗКА,

7. Проверьте снегоочиститель на наличие повреждений.

При необходимости выполните ремонт.

8. Закрасьте все поврежденные участки красочного пок-

9. Покройте открытые металлические

поверхности анти- коррозионным составом.

10. По возможности, храните снегоочиститель внутри

9 ДЕЙСТВИЯ ПРИ ОБНАРУЖЕНИИ ПО-

Официальные сервисные центры выполняют ремонт и обслуживание. При этом используются только фирмен- ные запасные части. Вы можете выполнить простой ремонт самостоятельно? Используйте только фирменные запасные части. Фир- менные запасные части, специально предназначенные для этой машины, существенно облегчают выполнение

Запасные части можно приобрести у местного офици- ального дилера или в сервисных

При заказе запасных частей: Укажите номер модели и год приобретения машины, а также номер модели и тип

10 УСЛОВИЯ ПРОДАЖИ На дефекты изготовления и материалов дается полная га- рантия. Пользователь обязан строго следовать инструк- циям, приведенным в поставляемой документации. Гарантия не распространяется на повреждения, возник- шие вследствие: - отказа пользователя от ознакомления с сопровожда- ющей документацией - небрежного обращения, - неправильного или запрещенного способа использо- вания или сборки, - использования запасных частей других производите-

- использования принадлежностей, не поставляемых или не одобренных компанией Stiga Гарантия также не распространяется на: -- изнашиваемые компоненты, такие как приводные ремни, шнеки, фары, колеса, срезные болты и провод-

- нормальный износ; - двигатели. На них предоставляются гарантии изгото- вителей, с отдельными условиями и сроками. Покупатель защищен национальными законами

прав потребителя. Права, которые предоставлены поку- пателю этими законами, не охватываются настоящей га- рантией.96 ČEŠTINA
