NAVODILA ZA UPORABO Pro 1171 HST STIGA

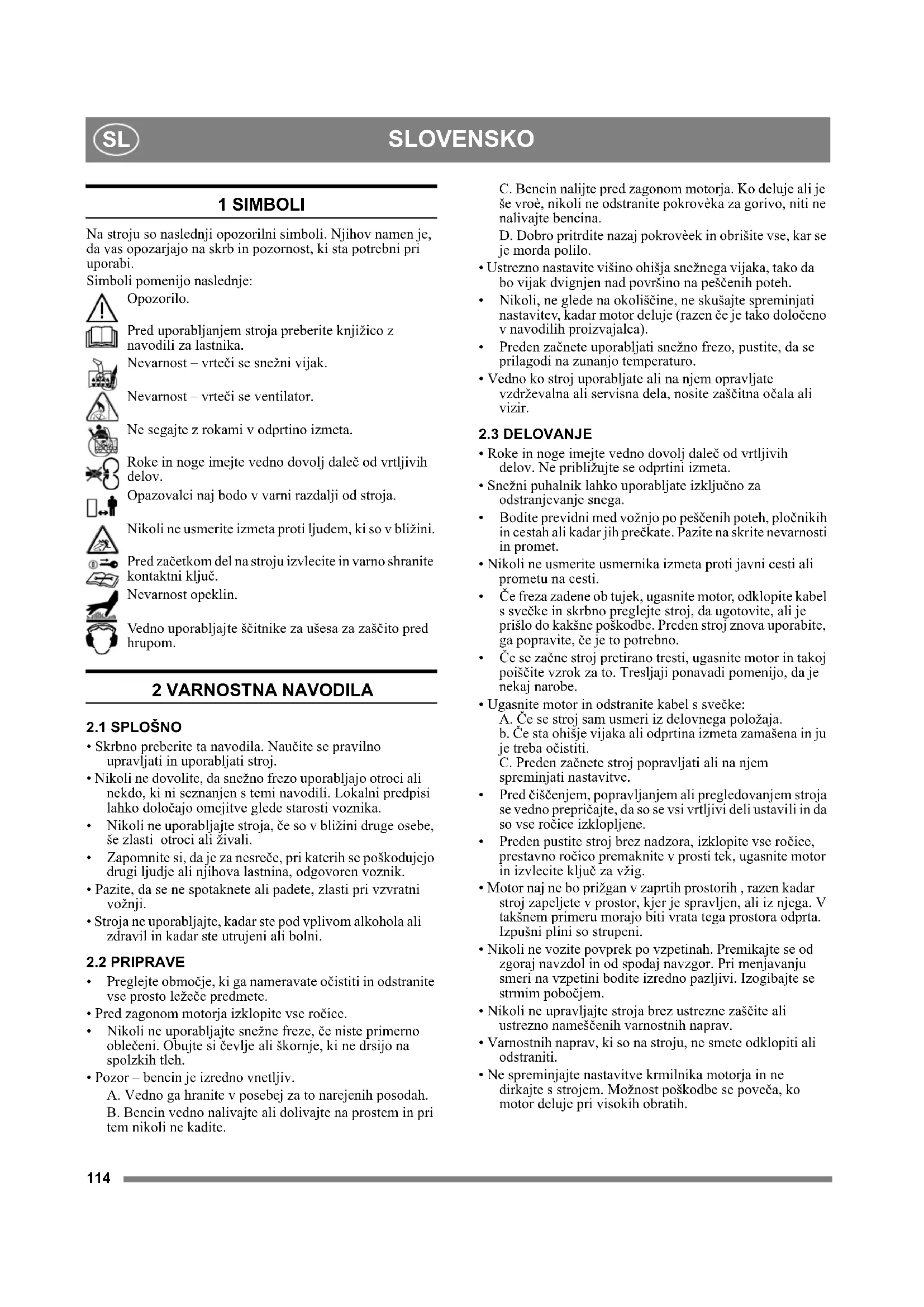

1 SIMBOLI Na stroju so naslednji opozorilni simboli. Njihov namen je, da vas opozarjajo na skrb in pozornost, ki sta potrebni pri uporabi. Simboli pomenijo naslednje: Opozorilo. Pred uporabljanjem stroja preberite knjižico z navodili za lastnika. Nevarnost – vrteči se snežni vijak. Nevarnost – vrteči se ventilator. Ne segajte z rokami v odprtino izmeta. Roke in noge imejte vedno dovolj daleč od vrtljivih delov. Opazovalci naj bodo v varni razdalji od stroja. Nikoli ne usmerite izmeta proti ljudem, ki so v bližini. Pred začetkom del na stroju izvlecite in varno shranite kontaktni ključ. Nevarnost opeklin. Vedno uporabljajte ščitnike za ušesa za zaščito pred hrupom. 2 VARNOSTNA NAVODILA

• Skrbno preberite ta navodila. Naučite se pravilno upravljati in uporabljati stroj.

• Nikoli ne dovolite, da snežno frezo uporabljajo otroci ali nekdo, ki ni seznanjen s temi navodili. Lokalni predpisi lahko določajo omejitve glede starosti voznika.

• Nikoli ne uporabljajte stroja, če so v bližini druge osebe, še zlasti otroci ali živali.

• Zapomnite si, da je za nesreče, pri katerih se poškodujejo drugi ljudje ali njihova lastnina, odgovoren voznik.

• Pazite, da se ne spotaknete ali padete, zlasti pri vzvratni vožnji.

• Preglejte območje, ki ga nameravate očistiti in odstranite vse prosto ležeče predmete.

• Pred zagonom motorja izklopite vse ročice.

• Nikoli ne uporabljajte snežne freze, če niste primerno oblečeni. Obujte si čevlje ali škornje, ki ne drsijo na spolzkih tleh.

• Pozor – bencin je izredno vnetljiv. A. Vedno ga hranite v posebej za to narejenih posodah. B. Bencin vedno nalivajte ali dolivajte na prostem in pri tem nikoli ne kadite. C. Bencin nalijte pred zagonom motorja. Ko deluje ali je še vroè, nikoli ne odstranite pokrovèka za gorivo, niti ne nalivajte bencina. D. Dobro pritrdite nazaj pokrovèek in obrišite vse, kar se je morda polilo.

• Ustrezno nastavite višino ohišja snežnega vijaka, tako da bo vijak dvignjen nad površino na peščenih poteh.

• Nikoli, ne glede na okoliščine, ne skušajte spreminjati nastavitev, kadar motor deluje (razen če je tako določeno v navodilih proizvajalca).

• Preden začnete uporabljati snežno frezo, pustite, da se prilagodi na zunanjo temperaturo.

• Vedno ko stroj uporabljate ali na njem opravljate vzdrževalna ali servisna dela, nosite zaščitna očala ali vizir.

• Roke in noge imejte vedno dovolj daleč od vrtljivih delov. Ne približujte se odprtini izmeta.

• Snežni puhalnik lahko uporabljate izključno za odstranjevanje snega.

• Če se začne stroj pretirano tresti, ugasnite motor in takoj poiščite vzrok za to. Tresljaji ponavadi pomenijo, da je nekaj narobe.

• Ugasnite motor in odstranite kabel s svečke: A. Če se stroj sam usmeri iz delovnega položaja. b. Če sta ohišje vijaka ali odprtina izmeta zamašena in ju je treba očistiti. C. Preden začnete stroj popravljati ali na njem spreminjati nastavitve.

• Pred čiščenjem, popravljanjem ali pregledovanjem stroja se vedno prepričajte, da so se vsi vrtljivi deli ustavili in da so vse ročice izklopljene.

• Preden pustite stroj brez nadzora, izklopite vse ročice, prestavno ročico premaknite v prosti tek, ugasnite motor in izvlecite ključ za vžig.

• Motor naj ne bo prižgan v zaprtih prostorih , razen kadar stroj zapeljete v prostor, kjer je spravljen, ali iz njega. V takšnem primeru morajo biti vrata tega prostora odprta. Izpušni plini so strupeni.

• Nikoli ne vozite povprek po vzpetinah. Premikajte se od zgoraj navzdol in od spodaj navzgor. Pri menjavanju smeri na vzpetini bodite izredno pazljivi. Izogibajte se strmim pobočjem.

• Nikoli ne upravljajte stroja brez ustrezne zaščite ali ustrezno nameščenih varnostnih naprav.

• Varnostnih naprav, ki so na stroju, ne smete odklopiti ali odstraniti.

• Ne spreminjajte nastavitve krmilnika motorja in ne dirkajte s strojem. Možnost poškodbe se poveča, ko motor deluje pri visokih obratih.115 SLOVENSKO

• Otroci se na območju, ki ga nameravate očistiti, ne smejo zadrževati. Poskrbite, da bodo pod nadzorom druge odrasle osebe.

• Ne preobremenite stroja s prehitro vožnjo.

• Bodite previdni pri vzvratni vožnji. Preden zapeljete in medtem ko vozite vzvratno, glejte nazaj in se prepričajte, da za vami ni nobenih ovir.

• Uporabljajte samo pripomočke, ki jih je odobril proizvajalec stroja.

• Snežne freze nikoli ne uporabljajte pri slabi vidljivosti ali premajhni osvetljenosti.

• Vedno poskrbite, da stojite stabilno in trdno držite ročaj.

• Snežne freze nikoli ne uporabljajte na strehi.

• Ne dotikajte se sestavnih delov motorja, saj se med uporabo segrejejo. Lahko se opečete.

2.4 VZDRŽEVANJE IN HRANJENJE

• Privijte vse matice in vijake, tako da je stroj v varnem delovnem stanju. Redno preverjajte vijake, s katerimi je snežni vijak pritrjen na os.

• Vedno uporabljajte originalne rezervne dele. Drugi rezervni deli lahko povzročijo poškodbo, tudi če se prilegajo stroju.

• Snežne freze nikoli ne shranjujte z gorivom v posodi v zaprtih prostorih, kjer lahko bencinski hlapi pridejo v stik z ognjem ali iskrami.

• Pustite, da se motor ohladi, preden stroj pospravite.

• Pred daljšim hranjenjem si v navodilih preberite priporočila.

• Zamenjajte poškodovane nalepke z opozorili in navodili.

• Po uporabi pustite, da stroj še nekaj minut deluje z vklopljenim snežnim vijakom. To prepreči zamrznitev snežnega vijaka. 3 SESTAVLJANJE Pozor: Desna in leva stran sta določeni tako, kot ju vidi voznik s svojega delovnega položaja za frezo.

3.1 VSEBINA – ZUNANJA EMBALAŽA

V embalaži so: – Ena snežna freza – Ena prestavna ročica – En usmernik izmeta – En izvod navodil – En komplet za sestavljanje – en komplet za sestavljanje S strojem prejmete tudi: - orodje za čiščenje izmetalnika (10 na sl. 1) - nadomestne vijake – varovalke

3.2 ODSTRANITEV EMBALAŽE

1. Iz škatle vzemite vse loèene dele.

2. Odrežite vse štiri vogale škatle in pustite, da stranice

5. Prerežite plastièni trak, s katerim so žice za upravljanje

pritrjene na spodnjo stran roèaja.

3.3 ROČAJ, GLEJTE SLIKO 2

1. Popustite varnostne matice v zgornjih luknjah, vendar jih

4. Nastavite mehanizem za sukanje izmeta. Glejte točko

1. Roèico postavite v primeren položaj, tako da lahko kotni

Na glušnik motorja je namešèena zašèitna rešetka. Motor smete prižgati le, ko je ta rešetka nedotaknjena na svojem mestu. Sliki 1.

4.1 DUŠILNA LOPUTA (2)

Ročica za nastavitev števila vrtljajev motorja. Dušilna loputa ima tri različne položaje:

Uporablja se za zagon hladnega motorja: Ima dva položaja:

1. Loputa za hladni zagon je odprta

1. Do konca vstavljen ključ – motor lahko zaženete.

KOLIČINE GORIVA (7) Za nalivanje bencina. Pri nekaterih modelih je na pokrovčku polnilne odprtine merilnik, ki kaže količino goriva v posodi.

Gumb za vžig vključi električni motor zaganjalnika.

4.10 NAPAJALNI KABEL – ELEKTRIČNI VŽIG (13)

Napajalni kabel napaja elektromotor zaganjalnika. Priključite kabel v omrežje z napetostjo 220/230 voltov v ozemljeno vtičnico z uporabo ozemljenega električnega podaljška. Priporočljivo je uporabiti varovalko s prekinitvenim tokom.

KE (21) Ščit lahko preprosto odstranite z roko. Svečka je pod ščitom.

4.12 PRESTAVNA ROČICA (17)

Stroj ima hidrostatični brezstopenjski menjalnik. S prestavno ročico se neomejeno nastavlja hitrost pri vožnji naprej in nazaj. Žaromet je prižgan vedno, kadar teče motor.

4.13 ROČICA SKLOPKE – VOŽNJA (20)

Vklopi kolesa, ko je stroj v prestavi in je ročica potisnjena k ročaju. Je na levi strani ročaja.

4.14 ROČICA SKLOPKE – SNEŽNI VIJAK (16)

Vklopi snežni vijak in ventilator, ko je ročica pritisnjena navzdol k ročaju. Je na desni strani ročaja.

4.15 KRMILJENJE USMERNIKA IZMETA (18)

Usmernik (19) krmilimo na daljavo z armaturne plošče.

Uporabljata se za nastavitev višine ohišja vijaka od tal.

4.17 ZAKLEPANJE KOLES

Glejte sliko 8. Stroji s hidrostatičnim pogonom so opremljeni z blokado kolesa, ki jo lahko preprosto sprostite. To je potrebno, če želite prestaviti frezo, ko motor ni prižgan. Blokado kolesa lahko vklopite ali izklopite takole:

Stroj je opremljen z električnim ogrevanjem ročajev. Stikalo preklopite v želen položaj in tako vključite ogrevanje: Naprej – delno ogrevanje Sredina – brez ogrevanja Nazaj – polno ogrevanje Ogrevanje lahko vključite samo, kadar motor deluje.

Orodje za čiščenje izmetalnika je shranjeno v držalu na vrhu ohišja snežnega vijaka. Izmetalnik snega in snežni vijak čistite izključno z orodjem za čiščenje izmetalnika. Pred čiščenjem izmetalnika snega obvezno zaustavite motor. Izmetalnika snega nikoli ne čistite z roko. Nevarnost hudih telesnih poškodb.

Nikoli ne zaženite motorja, dokler niste izpolnili vseh navodil iz zgornjega poglavja SESTAVLJANJE. Nikoli ne uporabljajte stroja, ne da bi prej prebrali in razumeli navodila in vse nalepke z opozorili in navodili, ki so na stroju. Ko stroj uporabljate ali na njem opravljate vzdrževalna ali servisna dela, vedno nosite zašèitna oèala ali vizir.

Ob dostavi snežne freze ni v okrovu ročične gredi nič olja. Pred uporabo ga morate naliti v motor. Olje je v posebni steklenici. Ne zaganjajte motorja, èe vanj še niste nalili olja. Èe v motorju ni olja, se lahko motor zelo poškoduje.

Vedno uporabljajte neosvinčeni bencin. Bencinskih mešanic za dvotaktne motorje ne smete uporabljati. POZOR! Upoštevajte, da je navaden neosvinčeni bencin hlapljiva snov; vedno kupite samo toliko bencina, kot ga lahko porabite v tridesetih dneh. Uporabljate lahko tudi okolju prijazen, alkilatni bencin. Zaradi svoje sestave je ta bencin manj škodljiv za ljudi in naravo. Bencin je izredno vnetljiv. Vedno ga hranite v posebej za to izdelanih posodah. Bencin hranite v hladnem zraènem prostoru – ne v hiši. Bencin hranite zunaj dosega otrok. Bencin vedno nalivajte ali dolivajte na prostem in pri tem nikoli ne kadite. Gorivo nalijte pred zagonom motorja. Ko motor deluje ali je še vroè, nikoli ne odstranite pokrovèka za gorivo, niti ne nalivajte bencina. Posode z gorivom nikoli ne napolnite čisto do vrha. Dobro pritrdite nazaj pokrovček in obrišite vse, kar se je morda polilo.

5.4 ZAGON MOTORJA (BREZ ELEKTRIČNEGA

VŽIGA) Ne dotikajte se sestavnih delov motorja, saj se med uporabo segrejejo in ostanejo vroči do 30 minut po uporabi. Nevarnost opeklin. Stroja nikoli ne zaženite v zaprtem prostoru. Izpušni plini vsebujejo ogljikov monoksid, ki je zelo strupen.

1. Poskrbite, da bosta roèici sklopk za vožnjo in snežni vijak

Pozor! Pri zagonu toplega motorja ni treba uporabiti lopute za hladni zagon motorja.

VŽIGOM) Ne dotikajte se sestavnih delov motorja, saj se med uporabo segrejejo in ostanejo vroči do 30 minut po uporabi. Nevarnost opeklin. Stroja nikoli ne zaženite v zaprtem prostoru. Izpušni plini vsebujejo ogljikov monoksid, ki je zelo strupen..

1. Vklopite prikljuèni kabel motorja v ozemljen elektrièni

podaljšek. Nato vklopite podaljšek v ozemljeno vtiènico v omrežje z napetostjo 220/230 voltov.

2. Poskrbite, da bosta roèici sklopk za vožnjo in snežni vijak

Pozor! Pri zagonu toplega motorja ni treba uporabiti lopute za hladni zagon motorja.118 SLOVENSKO

1. Sprostite obe sklopki. Èe se snežni vijak še vedno vrti,

še nekaj èasa dela v prostem teku, da se sneg stopi. 3a. Stroji brez elektriènega zaganjalnika: Ko motor še dela, nekajkrat izvlecite vrv za vžig, da prepreèite zamrznitev vžigalnega mehanizma. Pri tem boste slišali nenavaden ropotajoè zvok. To ne škodi motorju. 3b. Stroji z elektriènim zaganjalnikom: Ko motor še dela, za nekaj sekund pritisnite gumb za zagon, da prepreèite zamrznitev zaganjalnika (za prikljuèni elektrièni kabel glej zgoraj). Pri tem boste slišali nenavaden ropotajoè zvok. To ne škodi motorju.

1. Zaženite motor, kot je opisano zgoraj. Pustite, da motor

Snežna freza se sedaj premakne naprej ali nazaj glede na prestavo, ki ste jo izbrali.

Glušnik in okoliški deli se med delovanjem motorja zelo segrejejo. Nevarnost opeklin.

ustrezali tlem: – Na ravnih tleh, na primer na asfaltu, morajo biti podstavki približno 3 mm pod strgajoèim rezilom. – Na neravnih tleh, na primer na pešèenih poteh, morajo biti podstavki približno 30mm pod strgajoèim rezilom. Podstavke vedno nastavite tako, da se pesek in kamenje ne dvigata z vijakom v frezo. Kamenje in pesek lahko namreè povzroèijo hude telesne poškodbe, èe jih freza izvrže z veliko hitrostjo. Poskrbite, da bodo podstavki enakomerno nastavljeni na obeh straneh.

6. Prilagodite hitrost, tako da se sneg odmetava

enakomerno. Èe sneg zamaši izmet, ga ne odstranjujte takoj. Najprej morate: – sprostiti obe sklopki – ugasniti motor – odstraniti kljuè za vžig – odklopiti prikljuèni kabel s sveèke – Ne segajte z rokami v snežni vijak ali v izmet. Uporabljajte orodje za č iščenje izmetalnika, ki ste ga prejeli s strojem.

Olje prvič menjajte po 5 urah delovanja, nato pa po vsakih 50 urah ali enkrat v vsaki sezoni. Olje menjajte, ko je motor topel. Motorno olje je lahko zelo vroèe, èe ga izpustite takoj po ustavitvi motorja. Zaradi tega pred izpušèanjem olja pustite, da se motor nekaj minut hladi.

2. Odvijte èep za izpust olja.

3. Olje naj izteèe v posodo.

4. Privijte nazaj èep za izpust olja.

Svečko preverite enkrat na leto ali po vsakih sto urah delovanja. Če sta elektrodi ožgani, svečko očistite ali zamenjajte. Proizvajalec motorja priporoča: Briggs & Stratton RC124YC ali ustrezen nadomestek Pravilna razdalja med elektrodama svečke: 0,7–0,8 mm Vžigalna svečka je dosegljiva pod zaščitno ploščo, sl. 11.

6.4 TLAK V PNEVMATIKAH

Za doseganje najboljšega delovanja mora biti tlak v obeh pnevmatikah enak. Prepričajte se, da so kapice na ventilih in tako med polnjenjem pnevmatik preprečujejo vstop delcev v steblo ventila. Priporočene tlake prikazuje spodnja tabela.

Uplinjač je tovarniško nastavljen. Če ga je treba uravnati, se posvetujte s pooblaščeno servisno delavnico.

Vsa servisna dela lahko izvajate šele potem, ko: – je motor ugasnjen – je kljuè za zagon odstranjen – odklopite prikljuèni kabel s sveèke Če je v navodilih navedeno, da je treba stroj spredaj dvigniti in ga nasloniti na ohišje vijaka, potem morate izprazniti posodo za gorivo. Posodo za gorivo izpraznite na prostem, ko je motor hladen. Pri tem ne kadite. Bencin izpraznite v posebej za to namenjeno posodo.

Namažite okvir izmeta in polža na nastavitveni ročici vsako peto uro uporabe in pred daljšim skladiščenjem.

6.6.2 Os snežnega vijaka

Mazalke na osi vijaka namažite z mazalno tlačilko vsako deseto uro uporabe (sl. 12). Os namažite vsakič, ko zamenjate vijake, s katerimi je pritrjen snežni vijak. Vijake odstranite, preden frezo shranite za daljši čas. Snežni vijak na osi namažite z mazalno tlačilko in ga prosto zavrtite, nato pa vijake namestite nazaj.

6.6.3 Polž, S sl. 12

Polža že v tovarni napolnijo s posebnim mazivom. Ponovno polnjenje ponavadi ni potrebno. Enkrat na leto zrahljajte čep in preverite, ali je v polžu mazivo (sl. 12). Če polž pušča ali je bil v popravilu, ga je treba znova napolniti z mazivom. Polž vsebuje največ 92 gramov maziva. Uporabite Benalene #900 Mast ali podobno.

6.6.4 Mehanizem za sukanje izmeta

Glejte sl. 4. Odstranite pokrov. Če se izmet težko premika, najprej namažite zobnik (A). Če se tudi po tem težko premika, napravite eno od naslednjega ali oboje:

Vsa servisna dela lahko izvajate šele potem, ko: – je motor ugasnjen – je kljuè za zagon odstranjen – odklopite prikljuèni kabel s sveèke Če je v navodilih navedeno, da je treba stroj spredaj dvigniti in ga nasloniti na ohišje vijaka, potem morate izprazniti posodo za gorivo. Posodo za gorivo izpraznite na prostem, ko je motor hladen. Pri tem ne kadite. Bencin izpraznite v posebej za to namenjeno posodo.

PODSTAVKOV Strgajoče rezilo in podstavki se med dolgotrajno uporabo izrabijo. Rezilo strgala (skupaj z drsniki) nastavite tako, da bo med rezilom in podlago ustrezna razdalja. Strgajoče rezilo lahko obrnete in ga tako uporabite z obeh strani. Glejte "5.8".

7.3 SPLOŠNO O JERMENIH

Pogonske jermene morate prvič preveriti (in napeti, če je to potrebno) po 2–4 urah uporabe, nato pa še sredi sezone. Nato jih je treba preverjati dvakrat na leto. Jermeni so izdelani posebej za ta stroj. Zamenjati jih morate z novimi originalnimi jermeni, ki jih lahko dobite pri svojem prodajalcu ali v pooblaščenem servisnem centru. Kadar napenjate ali menjate jermene, morate nastaviti tudi pletenice za upravljanje (glej spodaj).

1. Odstranite kljuè za vžig.

7.4.2 Nastavitev vodila jermena snežnega vijaka

1. Odstranite kljuè za vžig.

razdaljo glejte sl. 19/21.

5. Èe morate prilagoditi, popustite vijak pri vodilu jermena

in nastavite pravilno razdaljo.

7.5.1 Nastavitev pogonskega jermena

ne premakne za približno 45 mm. Glejte sliko 23. Jermena ne napnite preveč, ker lahko tako poškodujete jermen in ležaje. Pred uporabo stroja vedno preverite ustrezno napetost jermena v skladu s spodnjimi navodili.

3. Preverite nastavitev v skladu s spodnjimi navodili.

7.5.2 Preverjanje pogonskega jermena, HST

kot je opisano zgoraj.

1. Odstranite kljuè za vžig.

ki je pritrjen na vzmet. Glejte sliko 13.

Snežni vijak je pritrjen na os s posebnimi vijaki, ki so narejeni tako, da se zlomijo, če se kaj zatakne v ohišju vijaka. Vedno uporabljajte originalne rezervne dele. Druge vrste vijakov bi lahko zelo poškodovale stroj.

6. Poravnajte odprtine na gredi in na snežnem vijaku.

Uporabite lahko samo 27 W žarnico iz originalnih nadomestnih delov. Žarnice z višjo moèjo poškodujejo žaromet. Žarnica sprednjega žarometa je v žaromet pritrjena z bajonetnim nastavkom. Glejte sl. 17. Žarnico menjajte, kot sledi:

1. Žarnico zasukajte za približno 30° proti smeri urinega

8 SKLADIŠČENJE Snežne freze nikoli ne skladišèite z bencinom v posodi za gorivo v zaprtih prostorih s slabim prezraèevanjem. Bencinski hlapi lahko pridejo v stik z odprtim ognjem, iskrami, prižganimi cigaretami itd. Če nameravate snežno frezo pospraviti za več kot 30 dni, priporočamo spodnja opravila:

6. Namažite vse dele, kot je navedeno v poglavju

Popravila in garancijske servise izvajajo pooblaščene servisne delavnice. Tam vedno uporabljajo originalne rezervne dele. Ali manjša popravila opravite sami? Vedno uporabljajte originalne rezervne dele. Ti se popolnoma prilegajo in delo je z njimi veliko lažje. Rezervni deli so na voljo pri vašem prodajalcu ali v pooblaščeni delavnici. Ko naročate rezervne dele: Navedite model, leto nakupa, model in številko vrste motorja.122 SLOVENSKO

10 NAKUPNI POGOJI Garancijska doba Za domačo uporabo: Dve leti od datuma nakupa. Za komercialno uporabo: Tri mesece od datuma nakupa. Garancija ne velja za škodo, ki nastane zaradi: - Uporabnikovega neupoštevanja priložene dokumentacije - Malomarnosti - Nepravilne in nedovoljene uporabe ali sestavljanja - Uporabe neoriginalnih rezervnih delov - Uporabe prikljuèkov, ki jih ni dostavila ali odobrila Stiga Garancija tudi ne velja za: -- Dele, ki se obrabijo, kot so pogonski jermeni, snežni vijaki, žarometi, kolesa, vijaki, s katerimi je pritrjen snežni vijak in žice - Normalno obrabo - Motorje. Zanje veljajo ustrezne garancije proizvajalcev z loèenimi pogoji. Potrošnika varujejo nacionalni zakoni posameznih držav. Ta garancija ne omejuje pravic potrošnika, ki izhajajo iz teh zakonov.123 SLOVENSKY
