KÄYTTÖOHJE Pro 1171 HST STIGA

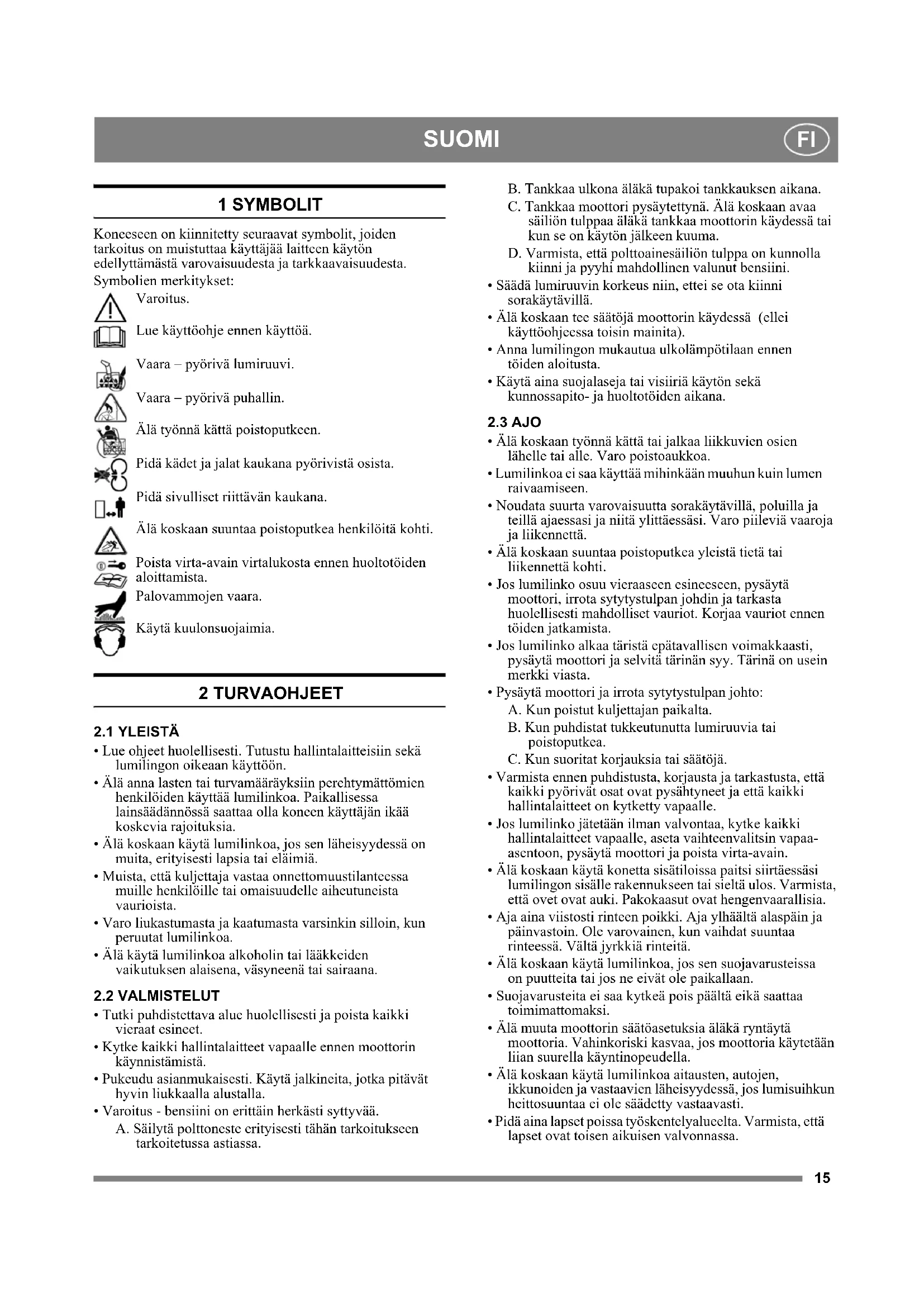

1 SYMBOLIT Koneeseen on kiinnitetty seuraavat symbolit, joiden tarkoitus on muistuttaa käyttäjää laitteen käytön edellyttämästä varovaisuudesta ja tarkkaavaisuudesta. Symbolien merkitykset: Varoitus. Lue käyttöohje ennen käyttöä. Vaara – pyörivä lumiruuvi. Vaara – pyörivä puhallin. Älä työnnä kättä poistoputkeen. Pidä kädet ja jalat kaukana pyörivistä osista. Pidä sivulliset riittävän kaukana. Älä koskaan suuntaa poistoputkea henkilöitä kohti. Poista virta-avain virtalukosta ennen huoltotöiden aloittamista. Palovammojen vaara. Käytä kuulonsuojaimia. 2 TURVAOHJEET

• Lue ohjeet huolellisesti. Tutustu hallintalaitteisiin sekä lumilingon oikeaan käyttöön.

• Älä anna lasten tai turvamääräyksiin perehtymättömien henkilöiden käyttää lumilinkoa. Paikallisessa lainsäädännössä saattaa olla koneen käyttäjän ikää koskevia rajoituksia.

• Älä koskaan käytä lumilinkoa, jos sen läheisyydessä on muita, erityisesti lapsia tai eläimiä.

• Muista, että kuljettaja vastaa onnettomuustilanteessa muille henkilöille tai omaisuudelle aiheutuneista vaurioista.

• Varo liukastumasta ja kaatumasta varsinkin silloin, kun peruutat lumilinkoa.

• Älä käytä lumilinkoa alkoholin tai lääkkeiden vaikutuksen alaisena, väsyneenä tai sairaana.

• Tutki puhdistettava alue huolellisesti ja poista kaikki vieraat esineet.

• Kytke kaikki hallintalaitteet vapaalle ennen moottorin käynnistämistä.

• Pukeudu asianmukaisesti. Käytä jalkineita, jotka pitävät hyvin liukkaalla alustalla.

• Varoitus - bensiini on erittäin herkästi syttyvää. A. Säilytä polttoneste erityisesti tähän tarkoitukseen tarkoitetussa astiassa. B. Tankkaa ulkona äläkä tupakoi tankkauksen aikana. C. Tankkaa moottori pysäytettynä. Älä koskaan avaa säiliön tulppaa äläkä tankkaa moottorin käydessä tai kun se on käytön jälkeen kuuma. D. Varmista, että polttoainesäiliön tulppa on kunnolla kiinni ja pyyhi mahdollinen valunut bensiini.

• Säädä lumiruuvin korkeus niin, ettei se ota kiinni sorakäytävillä.

• Älä koskaan tee säätöjä moottorin käydessä (ellei käyttöohjeessa toisin mainita).

• Anna lumilingon mukautua ulkolämpötilaan ennen töiden aloitusta.

• Käytä aina suojalaseja tai visiiriä käytön sekä kunnossapito- ja huoltotöiden aikana.

• Älä koskaan työnnä kättä tai jalkaa liikkuvien osien lähelle tai alle. Varo poistoaukkoa.

• Lumilinkoa ei saa käyttää mihinkään muuhun kuin lumen raivaamiseen.

• Noudata suurta varovaisuutta sorakäytävillä, poluilla ja teillä ajaessasi ja niitä ylittäessäsi. Varo piileviä vaaroja ja liikennettä.

• Älä koskaan suuntaa poistoputkea yleistä tietä tai liikennettä kohti.

• Jos lumilinko osuu vieraaseen esineeseen, pysäytä moottori, irrota sytytystulpan johdin ja tarkasta huolellisesti mahdolliset vauriot. Korjaa vauriot ennen töiden jatkamista.

• Jos lumilinko alkaa täristä epätavallisen voimakkaasti, pysäytä moottori ja selvitä tärinän syy. Tärinä on usein merkki viasta.

• Pysäytä moottori ja irrota sytytystulpan johto: A. Kun poistut kuljettajan paikalta. B. Kun puhdistat tukkeutunutta lumiruuvia tai poistoputkea. C. Kun suoritat korjauksia tai säätöjä.

• Varmista ennen puhdistusta, korjausta ja tarkastusta, että kaikki pyörivät osat ovat pysähtyneet ja että kaikki hallintalaitteet on kytketty vapaalle.

• Jos lumilinko jätetään ilman valvontaa, kytke kaikki hallintalaitteet vapaalle, aseta vaihteenvalitsin vapaa- asentoon, pysäytä moottori ja poista virta-avain.

• Älä koskaan käytä konetta sisätiloissa paitsi siirtäessäsi lumilingon sisälle rakennukseen tai sieltä ulos. Varmista, että ovet ovat auki. Pakokaasut ovat hengenvaarallisia.

• Aja aina viistosti rinteen poikki. Aja ylhäältä alaspäin ja päinvastoin. Ole varovainen, kun vaihdat suuntaa rinteessä. Vältä jyrkkiä rinteitä.

• Älä koskaan käytä lumilinkoa, jos sen suojavarusteissa on puutteita tai jos ne eivät ole paikallaan.

• Suojavarusteita ei saa kytkeä pois päältä eikä saattaa toimimattomaksi.

• Älä muuta moottorin säätöasetuksia äläkä ryntäytä moottoria. Vahinkoriski kasvaa, jos moottoria käytetään liian suurella käyntinopeudella.

• Älä koskaan käytä lumilinkoa aitausten, autojen, ikkunoiden ja vastaavien läheisyydessä, jos lumisuihkun heittosuuntaa ei ole säädetty vastaavasti.

• Pidä aina lapset poissa työskentelyalueelta. Varmista, että lapset ovat toisen aikuisen valvonnassa.16 SUOMI

• Älä ylikuormita lumilinkoa ajamalla liian suurella nopeudella.

• Ole varovainen peruuttaessasi. Katso taaksepäin ennen ja peräytyksen aikana ja yritä havaita mahdolliset esteet.

• Älä koskaan suuntaa poistoputkea henkilöitä kohti. Varmista, ettei ketään ole koneen etupuolella.

• Kytke lumiruuvin voimansiirto pois päältä aina, kun siirrät konetta tai kun sitä ei käytetä. Vältä liian suuria nopeuksia siirtäessäsi lumilinkoa liukkaalla alustalla.

• Käytä ainoastaan lumilingon valmistajan hyväksymiä lisävarusteita.

• Älä koskaan käytä lumilinkoa, jos näkyvyys tai valaistus on heikko.

• Huolehdi siitä, että tasapainosi on hyvä ja ote ohjausaisasta on tukeva.

• Älä käytä lumilinkoa katon puhdistukseen.

• Älä koske sellaisiin moottorin osiin, jotka kuumenevat käytön aikana. Palovammojen vaara.

2.4 KUNNOSSAPITO JA SÄILYTYS

• Tiukkaa kaikki mutterit ja ruuvit niin, että kone on turvallisessa kunnossa. Tarkasta murtoruuvit säännöllisin väliajoin.

• Käytä vain alkuperäisvaraosia. Muiden kuin alkuperäisvaraosien käyttö saattaa aiheuttaa vaaratilanteen, vaikka ne sopisivatkin lumilinkoon.

• Älä säilytä lumilinkoa jonka säiliössä on polttonestettä sellaisessa tilassa, jossa höyryt saattavat tulla kosketuksiin avotulen tai kipinöiden kanssa.

• Anna moottorin jäähtyä ennen kuin siirrät lumilingon varastoon.

• Jos lumilinko varastoidaan pitkäksi ajaksi, tarkasta säilytysohjeet käyttöohjeesta.

• Vaihda vialliset varoitus- ja ohjetarrat.

• Anna moottorin käydä käytön jälkeen pari kolme minuuttia lumiruuvi kytkettynä. Näin estetään lumiruuvin jäätyminen. 3 ASENNUS Huom. Oikea ja vasen puoli ovat lumilingon takaa katsottuna.

3.1 SISÄLTÖ - PAKKAUS

Pakkauksen sisältö: - Lumilinko - Vaihteenvalitsin - Poistoputki - Käyttöohje - Asennussarja - Asennussarja Lisäksi mukana toimitetaan seuraavat: - Puhdistustyökalu (10 kuvassa 1) - Varamurtoruuveja

3.2 PAKKAUKSESTA PURKAMINEN

1. Ota kaikki irto-osat pakkauksesta.

2. Leikkaa pakkauksen nurkat auki ja käännä sivut alas.

3. Irrota muovisiteet.

4. Irrota ruuvit (B), jolla jalakset on kiinnitetty alustaan.

5. Irrota muovisiteet, joilla hallintavaijerit on kiinnitetty

ohjausaisan alaosaan.

3.3 TYÖNTÖAISA, KATSO KUVA 2

1. Löysää, mutta älä irrota, kiinnikkeet ylemmistä rei'istä.

2. Käännä ylös työntöaisan yläosa. HUOM! Varmista, että

hallintavaijerit eivät jää puristuksiin.

3. Aseta ruuvit ulkokautta alempiin reikiin ja asenna

seuraavat osat: A Ruuvit D Lukitusmutteri

4. Tiukkaa mutterit.

3.4 POISTOPUTKI, KATSO KUVA 3

1. Aseta poistoputki hammaskehän ulokkeiden päälle.

2. Kierrä ruuvit (E) paikalleen sisäpuolelta ja lukitse

lukitusmuttereilla (F).

3. Tarkasta kaikki laipan ruuvit ja mutterit.

4. Säädä poistoputken säätömekanismi. Katso 6.6.4.

1. Kierrä mutteri (J) kiinni säätövipuun.

2. Kierrä nuppi (K) kiinni vipuun.

3. Tiukkaa mutteri nuppia vasten.

1. Aseta vaihdevipu niin, että kulmakappaleen (L) voi

helposti asentaa vaihteiston vipuvarren (M) reikään.

2. Asenna aluslevy ja lukitusmutteri.

Hallintavaijereita voidaan joutua säätämään ennen lumilingon ensimmäistä käyttökertaa. Katso "HALLINTAVAIJEREIDEN SÄÄTÖ" alla

4 HALLINTALAITTEET Äänenvaimennin on suojattu ritilällä. Moottoria ei saa käynnistää, jos ritilä on irrotettu tai vaurioitunut. Katso kuva 1.

Säätelee moottorin käyntinopeutta. Kaasuvivulla on kolme asentoa:

3. Pysäytysasento - moottorin sytytysvirta katkaistu.

4.2 RIKASTINVIPU (5)

Käytetään kylmää moottoria käynnistettäessä. Rikastinvivulla on kaksi asentoa:

1. Rikastinläppä auki

2. Rikastinläppä kiinni (kylmäkäynnistystä varten)

Pumppukuplaa painamalla polttoainetta ruiskutetaan suoraan kaasuttimen imuputkeen kylmäkäynnistyksen helpottamiseksi.

Virta-avaimen on oltava paikallaan, jotta moottorin voi käynnistää. Älä käännä avainta!

1. Avain paikallaan - moottorin voi käynnistää.

2. Avain irrotettuna - moottoria ei voi käynnistää.

4.5 KÄYNNISTYSKAHVA (2)

Käsikäyttöinen narukäynnistin jousipalautuksella.

4.6 ÖLJYNMITTAPUIKKO (8)

Moottorin öljytason tarkastukseen ja öljyntäyttöön. Mittapuikossa on kaksi merkintää: FULL = yläraja ADD = alaraja

4.7 POLTTONESTESÄILIÖN TULPPA/

POLTTOAINEMITTARI (7) Polttonesteen täyttöä varten. Tietyissä malleissa polttonestesäiliön tulpassa on myös polttonestemäärän mittari, joka osoittaa säiliössä olevan polttonesteen määrän.

4.8 ÖLJYNTYHJENNYSTULPPA (14)

Moottoriöljyn tyhjennykseen öljynvaihdon yhteydessä.

4.9 SÄHKÖKÄYNNISTYSPAINIKE (11)

Aktivoi sähkökäyttöisen käynnistysmoottorin.

4.10 VIRTAJOHTO - SÄHKÖKÄYNNISTYS (12)

Sähkökäyttöisen käynnistysmoottorin jännitteensyöttö. Kytke virtajohto maadoitetulla jatkojohdolla maadoitettuun 220/230 V -seinäpistorasiaan. On suositeltavaa, että virtapiiri on varustettu vikavirtakatkaisimella.

4.11 SYTYTYSTULPAN SUOJUS (21)

Helposti irrotettavissa ilman työkalua. Sytytystulppa on suojuksen alla.

4.12 NOPEUSSÄÄDIN (17)

Kone on varustettu hydrostaattisella vaihteistolla. Nopeuden säätimellä säädetään portaattomasti sekä eteenajo- että peruutusnopeutta. Valonheittimet ovat aina päällä moottorin käydessä.

4.13 VEDONKYTKENTÄKAHVA (20)

Kytkee pyörien voimansiirron, kun vaihde on valittuna ja kahva painetaan ohjausaisaa vasten. Kiinnitetty ohjausaisan vasempaan putkeen.

4.14 KYTKENTÄKAHVA - LUMIRUUVI (16)

Kytkee lumiruuvin ja puhaltimen voimansiirron, kun kahva painetaan ohjausaisaa vasten. Kiinnitetty ohjausaisan oikeaan putkeen.

4.15 OHJAIMEN SÄÄTÖVIPU (18)

Paneeliin asennettu kauko-ohjausvipu poistoputken ohjaimen (19) kääntämiseen.

1. Eteenpäin - pidempi heittoetäisyys.

2. Taaksepäin – lyhyempi heittoetäisyys.

Käytetään lumiruuvin maavaran säätämiseen.

4.17 PYÖRIEN LUKITUS

Katso kuva 8. Hydrostaattivaihteistolla varustetut koneet on varustettu pyörien lukituksella, joka on helppo kytkeä pois päältä. Tämä on tarpeen, jos lumilinkoa halutaan siirtää moottori pysäytettynä. Pyörien lukitus kytketään päälle ja pois seuraavasti:

1. Vedä ulos nuppi 1.

2. Kierrä nuppia 90° (1/4-kierros) ja vapauta se.

4.18 POISTOPUTKEN OHJAIN (9)

Ohjaimen asento säädetään vivustolla (15) ja se määrittää lumisuihkun heittopituuden.

4.19 KAHVALÄMMITYS (6)

Kone on varustettu sähköisillä kahvanlämmittimillä. Lämmitys kytketään päälle kääntämällä katkaisin haluttuun asentoon: Edessä – kevyt lämmitys Keskellä – ei lämmitystä Takana – täysi lämmitys Lämmitys voidaan aktivoida vain moottorin käydessä.18 SUOMI

Valonheittimet ovat aina päällä moottorin käydessä.

4.21 PUHDISTUSTYÖKALU (10)

Puhdistustyökalu on asetettu pitimeensä syöttökotelon yläosassa. Käytä aina puhdistustyökalua, kun puhdistat poistoputkea ja lumiruuvia. Puhdistus pitää tehdä moottori pysäytettynä. Älä koskaan puhdista lumikanavaa käsin. Vakavan tapaturman vaara.

4.22 SÄÄTÖNUPPI (23)

Säätönupilla säädetään lumisuihkun suunta. vasemmalle - Poistoputki kääntyy vasemmalle oikealle - Poistoputki kääntyy oikealle 5 KÄYTTÖ

Älä käynnistä moottoria, ennen kuin olet suorittanut kaikki edellä kohdassa "ASENNUS" mainitut toimenpiteet. Älä koskaan käytä lumilinkoa, ennen kuin olet lukenut ja ymmärtänyt käyttöohjeen sekä kaikki lumilinkoon kiinnitetyt varoitus- ja ohjetarrat. Käytä aina suojalaseja tai visiiriä käytön sekä kunnossapito- ja huoltotöiden aikana.

5.2 ENNEN KÄYNNISTYSTÄ

Eräiden lumilinkomallien kampikammiossa ei toimitettaessa ole öljyä. Täytä öljy moottoriin ennen käynnistämistä. Öljy toimitetaan erillisessä pullossa. Älä käynnistä moottoria, ennen kuin olet täyttänyt öljyn. Jos öljyä ei ole täytetty, seurauksena on vakavia moottorivaurioita.

1. Aseta lumilinko tasaiselle alustalle.

2. Irrota mittapuikko ja täytä öljyä "FULL"-merkintään

3. Käytä SAE 5W30-10W30 öljyä, joka on varustettu

merkinnällä A.P.I Service “SF”, “SG” tai “SH”.

4. Kampikammion täyttötilavuus: 0,8 litraa.

Tarkasta moottorin öljytaso ennen jokaista käyttökertaa. Tarkastuksen aikana lumilingon on oltava tasaisella alustalla.

5.3 TÄYTÄ POLTTONESTESÄILIÖ

Käytä vain puhdasta lyijytöntä bensiiniä. Öljysekoitteista 2- tahtibensiiniä ei saa käyttää. HUOM! Muista, että tavallinen lyijytön bensiini pilaantuu. Älä osta enempää kuin 30 päivän tarvetta varten. Käytä mieluiten ympäristöystävällistä alkylaattibensiiniä. Se on koostumukseltaan samanlaista kuin tavallinen bensiini, mutta on vähemmän haitallista ihmisille ja luonnolle. Bensiini on erittäin tulenarkaa. Säilytä polttoneste erityisesti tähän tarkoitukseen tarkoitetussa astiassa. Säilytä polttoaine viileässä, hyvin ilmastoidussa tilassa - ei sisällä asunnossa. Säilytä polttoaine lasten ulottumattomissa. Tankkaa ulkona äläkä tupakoi tankkauksen aikana. Tankkaa moottori pysäytettynä. Älä koskaan avaa säiliön tulppaa äläkä tankkaa moottorin käydessä tai kun se on käytön jälkeen kuuma. Älä täytä polttonestesäiliötä liian täyteen. Kierrä säiliön tulppa tankkauksen jälkeen kunnolla kiinni ja pyyhi mahdollinen valunut bensiini.

5.4 MOOTTORIN KÄYNNISTÄMINEN

(KÄSIKÄYNNISTYS) Älä koske moottorin osiin moottorin käydessä tai 30 minuutin kuluessa moottorin pysäytyksestä. Palovammojen vaara. Älä koskaan käytä moottoria sisätiloissa. Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hengenvaarallista kaasua.

1. Varmista, että vedon ja lumiruuvin kytkentäkahvat ovat

vapaa-asennossa (kuva 1).

2. Käännä kaasuvipu ylös asentoon .

3. Työnnä virta-avain paikoilleen. Varmista, että se

napsahtaa paikalleen. Älä käännä avainta.

4. Käännä rikastinvipu asentoon .

Huom. Rikastinta ei tarvita kun moottori on lämmin.

5. Paina pumppukuplaa 2 - 3 kertaa. Varmista, että reikä

peittyy, kun pumppukuplaa painetaan (kuva 10). Huom. Älä käytä esirikastinta, kun moottori on lämmin.

6. Vedä käynnistyskahvasta hitaasti, kunnes tunnet vastusta.

Käynnistä sitten moottori nykäisemällä nopeasti käynnistyskahvasta.

7. Kun moottori on käynnistynyt, kierrä rikastinvipua

vastapäivään, kunnes rikastinläppä on täysin auki.

5.5 MOOTTORIN KÄYNNISTÄMINEN

(SÄHKÖKÄYNNISTYS) Älä koske moottorin osiin moottorin käydessä tai 30 minuutin kuluessa moottorin pysäytyksestä. Palovammojen vaara. Älä koskaan käytä moottoria sisätiloissa. Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hengenvaarallista kaasua.

1. Kytke moottorin virtajohto maadoitettuun jatkojohtoon.

Kytke sitten jatkojohto maadoitettuun 220/230 V seinäpistorasiaan.

2. Varmista, että vedon ja lumiruuvin kytkentäkahvat ovat

vapaa-asennossa (kuva 1).

3. Käännä kaasuvipu ylös asentoon .

4. Työnnä virta-avain paikoilleen. Varmista, että se

napsahtaa paikalleen. Älä käännä avainta.

5. Käännä rikastinvipu asentoon .

Huom. Rikastinta ei tarvita kun moottori on lämmin.

6. Paina pumppukuplaa 2 - 3 kertaa. Varmista, että reikä

peittyy, kun pumppukuplaa painetaan (kuva 10). Huom. Älä käytä esirikastinta, kun moottori on lämmin.

7. Käynnistä moottori:

A. Aktivoi käynnistysmoottori painamalla käynnistyspainiketta.19 SUOMI

B. Kun moottori käynnistyy, vapauta käynnistyspainike ja avaa rikastinläppä kääntämällä rikastinvipua asteittain vastapäivään asentoon . C. Jos moottorin käynti huononee, sulje heti rikastin- läppä ja avaa se sen jälkeen asteittain uudelleen. D. Irrota ensin jatkojohto pistorasiasta. Irrota jatkojohto sen jälkeen moottorista. Huom. Sähkökäyttöinen käynnistysmoottori on suojattu ylikuormittumiselta. Jos käynnistysmoottori ylikuumenee, se pysähtyy automaattisesti. Se voidaan käynnistää uudelleen vasta sen jäähdyttyä 5 - 10 minuuttia.

1. Vapauta molemmat kytkentäkahvat. Huom! Jos

lumiruuvi pyörii edelleen – katso "HALLINTAVAIJEREIDEN SÄÄTÖ".

2. Siirrä kaasuvipu alaspäin tyhjäkäyntiasentoon . Anna

moottorin käydä tyhjäkäynnillä muutaman minuutin ajan lumen sulattamiseksi. 3a. Käsikäynnisteiset koneet: Kun moottori on käynnissä, vedä käynnistysnaru kokonaan ulos muutaman kerran. Näin vältät käynnistimen jäätymisen. Käynnistysnarun ulosvetäminen aiheuttaa epätavallista ääntä. Tämä ei kuitenkaan vahingoita moottoria. 3b. Sähkökäynnisteiset mallit: Pidä moottorin käydessä käynnistyspainike painettuna muutaman sekunnin ajan. Näin vältät käynnistysmoottorin jäätymisen (katso liitäntäjohdon kytkentäohjeet edellä). Toimenpide aiheuttaa epätavallista ääntä. Tämä ei kuitenkaan vahingoita moottoria.

4. Paina kaasuvipu pohjaan asentoon .

5. Poista avain. Älä käännä avainta.

Jos jätät koneen ilman valvontaa, pysäytä moottori ja poista virta-avain.

1. Käynnistä moottori yllä esitetyllä tavalla. Käytä

moottoria muutama minuutti lämpimäksi ennen kuormittamista.

2. Säädä poistoputken ohjain.

3. Suuntaa poistoputki suuntauskammen avulla niin, että

lumi lentää myötätuuleen. Käsivaihteistolla varustetut mallit: Vaihdevipua ei saa siirtää, jos vedonkytkentäkahva on alaspainettuna.

4. Aseta vaihteenvalitsin sopivaan asentoon.

5. Kytke päälle lumiruuvin ja puhaltimen voimansiirto

painamalla lumiruuvin kytkentäkahvaa (20 kuva 1). Varo pyörivää lumiruuvia. Pidä kädet, jalat, hiukset ja löysät vaatteet kaukana pyörivistä osista.

6. Paina vedonkytkentäkahva alas (16 kuva 1). Lumilinko

lähtee nyt liikkeelle eteen- tai taaksepäin valitusta vaihteesta riippuen.

7. Yhden käden ohjaus.

Vain käsivaihteistolla varustetut mallit: Älä koskaan siirrä vaihdevipua, kun yhden käden ohjaus tai vedonkytkentäkahva on aktivoitu. Se vaurioittaisi vakavasti kitkapyörää.

1. Käytä moottoria aina täydellä tai lähes täydellä kaasulla.

Äänenvaimennin ja sen lähellä olevat osat kuumenevat moottorin käydessä. Palovammojen vaara.

2. Sovita ajonopeus vallitseviin lumiolosuhteisiin. Säädä

nopeutta vaihteilla, älä kaasuvivulla.

3. Paras tulos saavutetaan, jos lumi lingotaan heti

4. Mikäli mahdollista, linkoa lumi aina myötätuuleen.

5. Säädä jalakset ruuveilla (13 kuvassa 1) alustan mukaan.

- tasaisella alustalla, esim. asfaltilla, jalasten tulee olla n. 3 mm kaavinterän alapuolella. - epätasaisella alustalla, esim. sorateillä, jalasten tulee olla n. 30 mm kaavinterän alapuolella. Säädä jalakset aina niin, ettei lumilinkoon joudu soraa tai kiviä. Uloslinkoutuessaan ne saattavat aiheuttaa henkilövahinkoja. Varmista, että molemmat jalakset on säädetty samalle korkeudelle.

6. Sovita ajonopeus niin, että lumi linkoutuu poistoputkesta

tasaisena suihkuna. Jos lumi tukkii poistoputken, älä yritä puhdistaa sitä suorittamatta ensin seuraavia toimenpiteitä: - vapauta molemmat kytkentäkahvat. - pysäytä moottori. - poista virta-avain virtalukosta. - irrota sytytystulpan johto. - älä työnnä kättä poistoputkeen tai lumiruuviin. Käytä mukana toimitettua puhdistustyökalua.

vaurioituneita osia. Tarvittaessa vaihda vaurioituneet osat.

2. Kiristä löystyneet ruuvit ja mutterit.

3. Harjaa lumilinko puhtaaksi lumesta.

4. Liikuta kaikkia hallintalaitteita muutaman kerran

5. Käännä rikastinvipu asentoon .

6. Irrota sytytystulpan johto.

Älä peitä lumilinkoa moottorin ja äänenvaimentimen ollessa vielä lämmin.20 SUOMI

Vaihda öljy ensimmäisen kerran 5 käyttötunnin jälkeen ja sen jälkeen 50 käyttötunnin välein tai vähintään kerran kaudessa. Öljy on helpoin vaihtaa moottori lämpimänä. Moottoriöljy voi olla erittäin kuumaa, jos se tyhjennetään heti käytön jälkeen. Anna moottorin jäähtyä muutaman minuutti ennen öljyn tyhjennystä.

1. Kallista lumilinkoa hieman oikealle niin, että

öljyntyhjennystulppa alimpana (14 kuva 1).

2. Irrota öljyntyhjennystulppa.

3. Valuta öljy astiaan.

4. Asenna öljyntyhjennystulppa.

5. Täytä uutta öljyä. Tyyppi ja määrä, katso edellä kohta

Tarkasta sytytystulppa kerran vuodessa tai 100 käyttötunnin välein. Puhdista tai vaihda sytytystulppa, jos kärjet ovat palaneet. Moottorinvalmistajan suositus: Briggs & Stratton RC124YC tai vastaava. Kärkiväli: 0,7-0,8 mm. Sytytystulppa on suojapellin alla kuvassa 11.

Rengaspaineen pitää olla yhtä suuri molemmissa renkaissa. Tarkasta, että venttiilien suojahatut ovat paikoillaan suojaamassa venttiilejä epäpuhtauksilta. Alla olevassa taulukossa näkyvät suositellut rengaspaineet.

Kaasutin on säädetty valmiiksi tehtaalla. Jos tarvitaan jälkisäätöä, ota yhteys valtuutettuun huoltoliikkeeseen.

Mitään huoltotoimenpiteitä ei saa suorittaa, ennen kuin: -moottori on pysähtynyt. -virta-avain on poistettu virtalukosta. - sytytystulpan johto on irrotettu. Jos käyttöohjeessa neuvotaan, että lumilinko on nostettava pystyasentoon ja asetettava lumiruuvin kotelon varaan, polttonestesäiliö on ensin tyhjennettävä. Tyhjennä polttonestesäiliö ulkona, kun moottori on kylmä. Älä tupakoi. Tyhjennä polttoneste bensiinille tarkoitettuun astiaan.

Voitele poistoputken laippa ja suuntauskammen kierukka 5 käyttötunnin välein ja ennen pitkäaikaista säilytystä.

6.6.2 LUMIRUUVIN AKSELI

Purista rasvaa lumiruuvin akselin voitelunippoihin rasvaruiskulla 10 käyttötunnin välein (kuva 12). Voitele akseli aina murtoruuvien vaihdon yhteydessä. Irrota murtoruuvit ennen pitkäaikaista säilytystä. Purista nippoihin rasvaa rasvaruiskulla ja pyöritä tämän jälkeen lumiruuvia akselilla ennen murtoruuvien asennusta.

6.6.3 KIERUKKAVAIHDE, S kuva 12

Kierukkavaihde on tehtaalla täytetty erikoisrasvalla. Normaalisti rasvaa ei tarvitse lisätä. Irrota tulppa kerran vuodessa ja tarkasta, että kierukkavaihteessa on rasvaa (kuva 12). Jos kierukkavaihde vuotaa tai jos se on korjattu, uutta rasvaa on lisättävä. Sopivia rasvoja ovat Benalene #900 tai vastaava.

6.6.4 Poistoputken säätömekanismi

Katso kuva 4. Irrota säätömekanismin suojus. Jos poistoputkea on raskas kääntää, voitele ensin hampaat (A). Ellei ongelma häviä, säädä seuraavasti:

• Löysää poistoputken ruuveja 1/4-kierros.

• Säädä moottorin hampaiden ja poistoputken hammaskehän välys löysäämällä muttereita (B). Tiukkaa ruuvit säädön jälkeen.

6.6.5 HYDROSTAATTINEN VAIHTEISTO

Hydrostaattinen vaihteisto on toimitettaessa täytetty öljyllä. Ellei sitä avata (saa suorittaa vain ammattilainen) eikä vuotoa esiinny, öljyä ei normaalisti tarvitse lisätä. Vaihteistoöljyä ei normaalisti tarvitse vaihtaa. Huoltokohta Huoltoväli Tyyppi Par. Moottoriöljyn vaihto 2 tunnin jälkeen ja sen jälkeen 50 tunnin välein SAE 5W30 - 10W40

Käyttöhihnojen tarkastus 2 tunnin jälkeen ja sen jälkeen kerran vuodessa.

Lumiruuvin akselin voitelu 10 tuntia Litiumrasva 6.6.2 Poistoputken säätömekanismi n voitelu/ tarkastus 10 tuntia 10W -öljy 6.6.4. Ohjaimen voitelu 10 tuntia 10W -öljy - Vaijereiden voitelu 10 tuntia 10W -öljy 6.6 Niveljärjestelmä n voitelu 10 tuntia 10W -öljy 6.6 Rengaspaineide n tarkastus 50 tuntia 6.4 Lumiruuvin kulmavaihteen tarkastus. 50 tuntia Kierukkavaihd eöljy talvikäyttöön

Mitään huoltotoimenpiteitä ei saa suorittaa, ennen kuin: -moottori on pysähtynyt. -virta-avain on poistettu virtalukosta. - sytytystulpan johto on irrotettu. Jos käyttöohjeessa neuvotaan, että lumilinko on nostettava pystyasentoon ja asetettava lumiruuvin kotelon varaan, polttonestesäiliö on ensin tyhjennettävä. Tyhjennä polttonestesäiliö ulkona, kun moottori on kylmä. Älä tupakoi. Tyhjennä polttoneste bensiinille tarkoitettuun astiaan.

Kaavinterä kuluu pitkäaikaisessa käytössä. Kaavinterä on säädettävä (aina yhdessä jalasten kanssa) niin, että kaavinterän maavara on oikea. Kaavinterä voidaan kääntää ja käyttää siis molemmilta puolilta. Katso "5.8".

7.3 YLEISTÄ KIILAHIHNOISTA

Kiilahihnojen kireys on tarkastettava (ja tarvittaessa säädettävä) ensimmäisen kerran 2 - 4 tunnin käytön jälkeen ja seuraavan kerran kauden puolivälissä. Tämän jälkeen tarkastus on suoritettava kaksi kertaa vuodessa. Hihnat on suunniteltu erityisesti tätä konetta varten. Ne saa korvata vain valtuutetusta huoltoliikkeestä saatavilla alkuperäishihnoilla. Hihnojen säädön tai vaihdon jälkeen on hallintavaijerit säädettävä (katso alla).

7.4 LUMIRUUVIN HIHNA

7.4.1 Lumiruuvin hihnan vaihtaminen

Käsivaihteisto, katso kuva 18, 19. HST, katso kuva 20, 21.

1. Ota pois virta-avain.

2. Löysää ruuvi (3) ja irrota alapelti (2). Katso kuva 16.

3. Irrota hihnasuojus (1) irrottamalla ruuvit (2). Katso kuva

4. Irrota hihnanohjain (E) moottorin hihnapyörästä.

5. Vedä kiristysrulla (B) irti hihnasta.

6. Vaihda hihna (G). HUOM! Käytä vain alkuperäisiä

7. Säädä hihnan kireys alla esitetyllä tavalla.

8. Asenna hihnanohjain (E) paikalleen.

9. Asenna hihnansuojus paikalleen. Katso kuva 16.

10. Säädä vaijeri alla selostetulla tavalla “7.7”.

7.4.2 Lumiruuvin hihnan tarkastus ja säätö

1. Ota pois virta-avain.

2. Irrota hihnasuojus (1) irrottamalla ruuvit (2). Katso kuva

3. Löysää kiristysrulla (B) ja siirrä sitä noin 3 mm hihnaa

4. Kiristä kiristysrullan mutteri.

5. Tarkasta hihnan kireys painamalla lumiruuvin vipu alas.

Hihnan tulisi nyt painua helposti 12-13 mm yhdellä sormella (kuva 22)

6. Ellei tämä säätö riitä, toista edellä kuvattu toimenpide.

7. Asenna hihnansuojus paikalleen. Katso kuva 16.

7.4.3 Lumiruuvin hihnanohjaimen säätö

1. Ota pois virta-avain.

2. Irrota hihnasuojus (1) irrottamalla ruuvit (2). Katso kuva

3. Paina alas lumiruuvin vipu (20) kuvassa 1.

4. Tarkasta hihnanohjaimen ja hihnan välinen etäisyys.

Oikea etäisyys näkyy kuvassa 19/21.

5. Löysää tarvittaessa hihnanohjaimen ruuvi ja säädä

7. Asenna hihnakotelo paikalleen.

Ongelma Mahdollinen syy Toimenpide Moottori ei käynnisty. Liian paljon bensiiniä. Toistuvat käynnistysyritykset täydellä kaasulla ja kuristin asennossa OFF Vettä bensiinissä tai bensiini liian vanhaa. Tyhjennä säiliö ja täytä uutta bensiiniä. Muuta. Suorita käynnistys käyttöohjeen mukaan. Moottori on vaikea käynnistää tai moottori on tehoton. Väärä sytytystulppa Vaihda sytytystulppa Säiliön tulpan ilmanvaihtoreikä tukossa. Puhdista ilmanvaihtoreikä. Lumiruuvi ei pyöri. Vieras esine estää pyörimisen. Poista este mukana toimitetulla puhdistustikulla. Murtoruuvi katkennut. Vaihda katkennut ruuvi. Lumiruuvin hihna luistaa. Säädä hihna ja vaijeri. Lumiruuvin hihna katkennut. Vaihda hihna. Lumiruuvi ei pysähdy, kun vipu vapautetaan. Lumiruuvin hihna väärin säädetty. Säädä hihna. Lumiruuvin hihnanohjain väärin säädetty. Säädä hihnanohjain. Kone puoltaa. Epätasaiset rengaspaineet. Säädä rengaspaineet. Vetää vain yhdellä pyörällä. Tarkasta pyörälukot. Jalakset väärin säädetty. Säädä kaavinlevy ja jalakset. Kaavinlevy väärin säädetty. Säädä kaavinlevy ja jalakset.22 SUOMI

7.5.1 Käyttöhihnan säätö

1. Irrota hihnasuojus (1) irrottamalla ruuvit (2). Katso kuva

2. Säädä kiristysrulla (A kuvassa 20) niin, että hihnan välys

on noin 45 mm. Katso kuva 23. Hihnaa ei saa säätää liian kireälle. Muuten hihna ja laakerit vaurioituvat. Tarkasta aina hihnan kireys seuraavalla tavalla ennen koneen käyttöä. 3.Tarkasta säätö alla olevien ohjeiden mukaan

4. Asenna hihnansuojus. Katso kuva 16.

7.5.2 Käyttöhihnan tarkastus, HST

1. Kytke irti pyörälukko.

2. Siirrä nopeuden säädin vapaa-asentoon. Älä kytke

3. Käynnistä moottori ja siirrä nopeuden säädintä hitaasti

eteenpäin. Jos vetoakseli pyörii, hihna on liian kireällä. Löysää silloin kiristysrulla (A kuvassa 20) ja siirrä sitä irti hihnasta.

4. Kiristysrullan siirron jälkeen pitää edellä kuvatut säädöt

ja tarkastukset suorittaa uudelleen.

Hihnojen säädön tai vaihdon jälkeen pitää vaijerit tarkastaa (/säätää). Katso alla.

7.6.1 Lumiruuvin vaijerin säätö

1. Ota pois virta-avain.

2. Irrota hihnasuojus (1) irrottamalla ruuvit (2). Katso kuva

3. Kytke lumiruuvin veto ja tarkkaile kiristysrullaa. Kun

vipu on siirretty puoliväliin työntöaisaa kohti, kiristysrul- lan pitää pysähtyä (kiristysrulla saa liikkua vielä muuta- man millin, kun vipu painetaan pohjaan). Katso kuva 15.

4. Irrota tarvittaessa jousi ja säädä vaijeria jouseen liitetyssä

ruuvissa. Katso kuva 13.

5. Asenna osat päinvastaisessa järjestyksessä.

7.6.2 Vaijerin säätö

HST-mallien vaijerissa ei ole säätöä. Kytkin säädetään kiristysrullan avulla. Katso 7.5.1.

7.7 MURTORUUVIEN VAIHTO, R KUVA 12

Lumiruuvi on kiinnitetty akseliin erikoisruuveilla, jotka on suunniteltu murtumaan lumiruuvin juuttuessa kiinni koteloonsa. Käytä vain alkuperäisiä murtoruuveja! Muuntyyppisten ruuvien käyttö saattaa aiheuttaa lumilingolle vakavia vaurioita.

1. Pysäytä moottori.

2. Irrota sytytystulpan johto.

3. Varmista, että kaikki pyörivät osat ovat pysähtyneet.

4. Poista lumiruuviin juuttunut esine.

5. Voitele lumiruuvin akseli (katso edellä).

6. Kohdista akselin ja lumiruuvin reiät.

7. Poista murtuneen ruuvin osat.

8. Asenna uusi alkuperäinen murtoruuvi.

Käytä vain alkuperäisiä 27 W polttimoja. Suuritehoisemmat polttimot vaurioittavat valonheitintä. Polttimo on kiinnitetty valonheittimeen pikakiinnikkeellä. Katso kuva 17. Vaihda polttimo seuraavasti:

1. Kierrä polttimoa noin 30° vastapäivään ja vedä se ulos.

2. Vapauta muovilukot polttimon molemmilla puolilla ja

vedä pistoke irti polttimosta.

3. Asenna uusi polttimo päinvastaisessa järjestyksessä.

8 SÄILYTYS Älä koskaan jätä polttonestesäiliöön polttonestettä säilytyksen ajaksi, äläkä säilytä lumilinkoa suljetussa, huonosti ilmastoidussa tilassa. Avotuli, kipinät, savukkeet yms. voivat sytyttää mahdollisesti kaasuuntuneen bensiinin. Jos lumilinkoa aiotaan säilyttää vähintään 30 päivää, seuraavia toimenpiteitä suositellaan ennen lumilingon siirtämistä säilytykseen:

1. Tyhjennä polttonestesäiliö.

Tyhjennä polttonestesäiliö ulkona, kun moottori on kylmä. Älä tupakoi. Tyhjennä polttoneste bensiinille tarkoitettuun astiaan.

2. Käynnistä moottori ja anna sen käydä bensiinin

3. Vaihda moottoriöljy, jos edellisestä öljynvaihdosta on yli

4. Irrota sytytystulppa ja kaada hieman moottoriöljyä (n. 30

ml) sytytystulpan reikään. Pyöritä moottoria muutamia kierroksia. Asenna sytytystulppa paikoilleen.

5. Puhdista koko lumilinko huolella.

6. Voitele kaikki voitelukohteet kohdan "VOITELU"

8. Korjaa mahdolliset maalivauriot.

9. Ruostesuojaa paljaat metallipinnat.

10. Mikäli mahdollista, säilytä lumilinkoa sisätiloissa.23

Valtuutetut huoltoliikkeet suorittavat korjauksia ja huoltoja. Ne käyttävät alkuperäisvaraosia. Teetkö yksinkertaiset korjaukset itse? Käytä vain alkuperäisvaraosia. Ne sopivat sellaisenaan ja helpottavat työtäsi. Varaosia saat jälleenmyyjältäsi tai huoltoliikkeestä. Ilmoita varaosatilausten yhteydessä lumilingon mallimerkintä, ostovuosi sekä moottorin malli ja tyyppinumero. 10 TAKUUEHDOT Koneelle myönnetään täydellinen valmistus- ja materiaaliviat kattava takuu. Käyttäjän on noudatettava huolella oheisessa asiakirjassa annettuja ohjeita. Takuu ei koske vaurioita, jotka aiheutuvat: - käyttöohjeen ohjeiden laiminlyönnistä - varomattomuudesta - virheellisestä tai kielletystä käytöstä tai asennuksesta - muiden kuin alkuperäisvaraosien käytöstä - muiden kuin Stigan toimittamien ja hyväksymien tarvikkeiden käytöstä Takuu ei myöskään kata: - kuluvia osia, kuten käyttöhihna, lumiruuvi, valonheittimet, pyörät, murtoruuvit ja vaijerit - normaalia kulumista - moottoreita. Niillä on oma valmistajan myöntämä takuu, jolla on erilliset takuuehdot. Ostajaa suojaa kyseisen maan lainsäädäntö. Takuu ei rajoita näiden lakien turvaamia oikeuksia.24 DANSK

2. Paigaldage seib ja lukustusmutter.
