РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ME 545 V VIKING

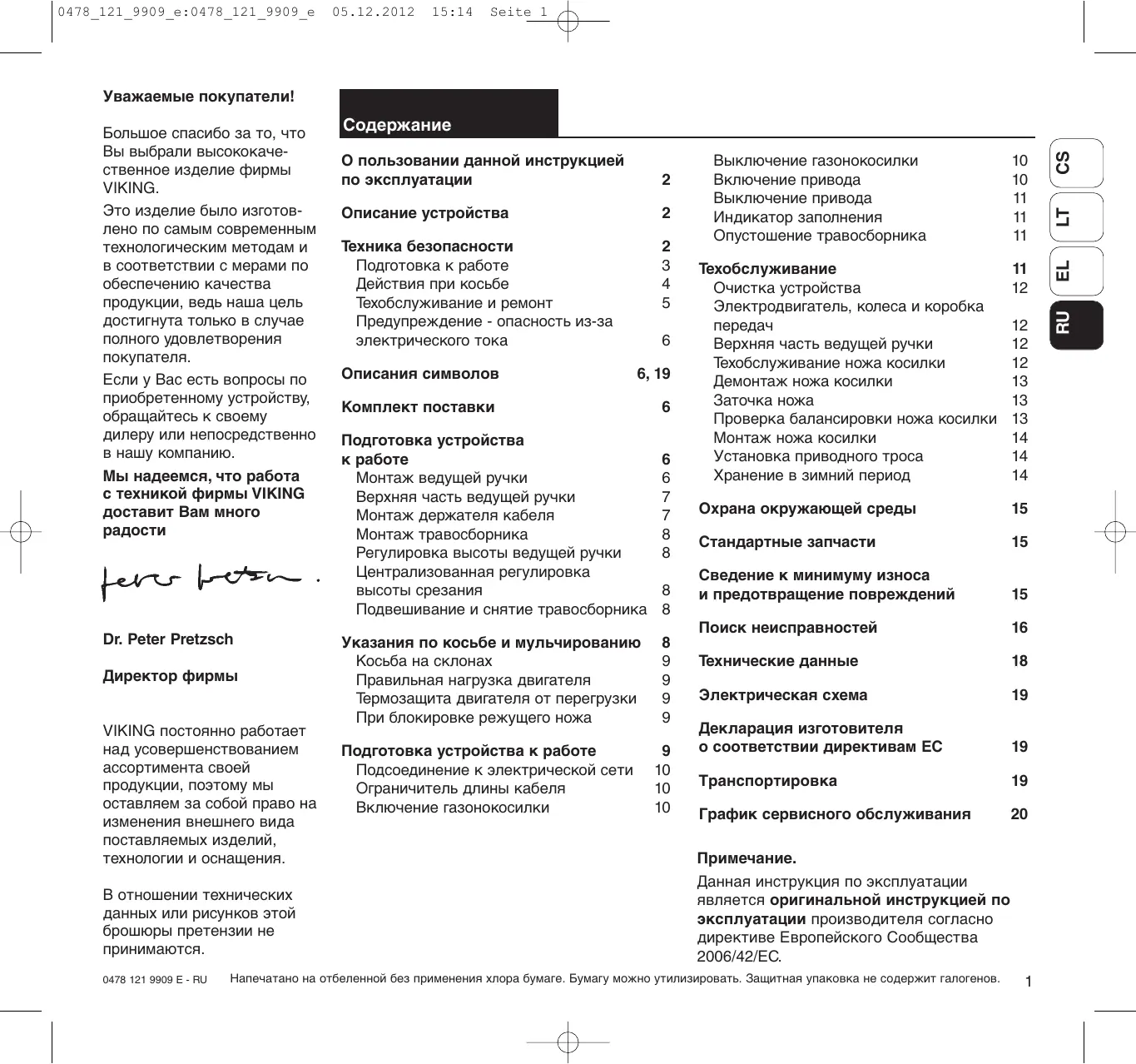

15:14 Seite 1 Уважаемые покупатели! Dr. Peter Pretzsch Директор фирмы VIKING постоянно работает над усовершенствованием ассортимента своей продукции, поэтому мы оставляем за собой право на изменения внешнего вида поставляемых изделий, технологии и оснащения. В отношении технических данных или рисунков этой брошюры претензии не принимаются. 0478 121 9909 E - RU Описание устройства

Техника безопасности Подготовка к работе Действия при косьбе Техобслуживание и ремонт Предупреждение - опасность из-за электрического тока

Описания символов 6, 19 Комплект поставки

Подготовка устройства Монтаж ведущей ручки Верхняя часть ведущей ручки Монтаж держателя кабеля Монтаж травосборника Регулировка высоты ведущей ручки Централизованная регулировка высоты срезания Подвешивание и снятие травосборника

Указания по косьбе и мульчированию Косьба на склонах Правильная нагрузка двигателя Термозащита двигателя от перегрузки При блокировке режущего ножа

Подготовка устройства к работе Подсоединение к электрической сети Ограничитель длины кабеля Включение газонокосилки

Выключение газонокосилки Включение привода Выключение привода Индикатор заполнения Опустошение травосборника

Техобслуживание Очистка устройства Электродвигатель, колеса и коробка Верхняя часть ведущей ручки Техобслуживание ножа косилки Демонтаж ножа косилки Заточка ножа Проверка балансировки ножа косилки Монтаж ножа косилки Установка приводного троса Хранение в зимний период

Охрана окружающей среды

Стандартные запчасти

Сведение к минимуму износа и предотвращение повреждений

Поиск неисправностей

Декларация изготовителя о соответствии директивам ЕС

График сервисного обслуживания

Примечание. Данная инструкция по эксплуатации является оригинальной инструкцией по эксплуатации производителя согласно директиве Европейского Сообщества 2006/42/EC. Напечатано на отбеленной без применения хлора бумаге. Бумагу можно утилизировать. Защитная упаковка не содержит галогенов.

О пользовании данной инструкцией по эксплуатации

Большое спасибо за то, что Вы выбрали высококачественное изделие фирмы VIKING. Это изделие было изготовлено по самым современным технологическим методам и в соответствии с мерами по обеспечению качества продукции, ведь наша цель достигнута только в случае полного удовлетворения покупателя. Если у Вас есть вопросы по приобретенному устройству, обращайтесь к своему дилеру или непосредственно в нашу компанию. Мы надеемся, что работа с техникой фирмы VIKING доставит Вам много

15:14 Seite 2 О пользовании данной инструкцией по эксплуатации Символы на рисунках

Этот символ служит для связи рисунков на страницах с рисунками с соответствующей частью текста в инструкции по эксплуатации. Рисунки находятся в самом начале инструкции по эксплуатации Обозначение разделов Последовательно описанные операции могут иметь различные обозначения. Операция без непосредственной ссылки на рисунок.

• Ножи затачивать равномерно, чтобы избежать вибрации из-за дисбаланса. Операция с непосредственной ссылкой на соответствующий рисунок, расположенный на страницах с рисунками (в начале инструкции по эксплуатации), с соответствующим указанием номера позиции на рисунке. 1= винт отвинтить 2= рукоятка ...

Общее перечисление, для которого нет рисунка. - применение изделия во время спортивных мероприятий или Наряду с описанием операций в данной инструкции по эксплуатации могут содержаться разделы текста с дополнительным значением. Эти разделы помечены одним из приведенных далее символов для обращения на них особого внимания: Предупреждение о наличии опасности несчастных случаев и травматизма, а также нанесения большого материального ущерба. Информация для оптимального использования и предотвращения возможных ошибок при обслуживании, которые могли бы привести к повреждению устройства или его узлов. Направление взгляда при употреблении терминов “слева” и “справа” в инструкции по эксплуатации: Пользователь стоит за устройством (рабочее положение) и смотрит вперед по направлению движения. Описание устройства Техника безопасности

Верхняя часть ведущей ручки с узлами

Верхняя часть корпуса

Централизованная регулировка высоты

Поворотная ручка для регулировки высоты ведущей ручки

Индикатор заполнения При работе с газонокосилкой обязательно соблюдайте эти требования по безопасности. Перед первым применением внимательно прочитать инструкцию по эксплуатации и сохранять ее для дальнейшего использования. Ознакомьтесь с узлами управления и особенностями применения устройства. Запрещается пользоваться косилкой детям или другим лицам, которые незнакомы с инструкцией по эксплуатации. Запрещается пользоваться косилкой подросткам до 16 Местные предписания могут определять возраст пользователя. Нельзя заниматься косьбой, если поблизости находятся люди, особенно дети, а также Всегда помнить, что оператор или пользователь несет ответственность за несчастные случаи с другими лицами или за их собственность. 0478 121 9909 E - RU Для того чтобы исключить возможность играть с устройством, дети постоянно должны быть под присмотром. 0478 121 9909 E - RU Запрещается работать с газонокосилкой после употребления лекарств, алкогольных напитков или наркотиков, которые могут оказать негативное влияние на реакции работающего. Перед первым использованием устройства продавец или другой уполномоченный специалист должен провести инструктаж. для измельчения обрезков деревьев и кустарников, для выравнивания поверхности почвы, например, при наличии земляных холмиков, сделанных кротами, для транспортировки срезанной травы, кроме подачи ее в предназначенный для этого травосборник.

Газонокосилка предназначена только для скашивания газонов, иное применение, которое может привести к опасным последствиям или повреждению косилки, Опасность травматизма! Подготовка к работе Из-за опасности получения телесных травм пользователем газонокосилку запрещено применять (неполное перечисление): для подрезки кустарников и живых изгородей, для подрезки вьющихся для измельчения обрезков деревьев и кустарников, для очистки дорожек (отсасывания пыли сдувания листвы - уборки

следует всегда носить прочную обувь и длинные брюки. Не косить босиком или в

Внимание! Опасность электрическим током! Особенно важными для обеспечения безопасности электрооборудования являются сетевой и соединительный кабели, сетевая вилка, выключатель. Не разрешается использовать кабели, соединители и вилки, соединительный кабель, имеющие повреждения, или несоответствующие предписаниям, чтобы избежать опасности поражения электрическим током. Поэтому регулярно проверяйте соединительный кабель на отсутствие признаков повреждения или износа (наличие трещин изоляции).

Тщательно осмотреть участок, на котором будет работать устройство, и убрать все камни, палки, проволоку, кости и иные посторонние предметы, которые могли бы быть захвачены вверх.

Никогда нельзя использовать косилку с поврежденными защитными приспособлениями или ограждениями, без функционирующего тормоза двигателя, а также без навешенных защитных приспособлений, например, без откидной крышки или устройства для сбора травы.

Из соображений безопасности нельзя использовать поврежденный травосборник. Перед пользованием всегда необходимо визуально проверять безупречное состояние режущего инструмента, крепежных винтов и всего режущего механизма.

Это устройство не предназначено для пользования лицами (включая детей) с физическими, психическими или умственными недостатками, а также с недостаточным опытом и/или недостаточными знаниями, за исключением, если они находятся под наблюдением лица, ответственного за их безопасность, или получают от него указания по применению устройства. 15:14

Установленные на косилке переключающие устройства запрещается удалять или шунтировать, например, на рукоятке переключения ведущей

Устройство можно передавать (одалживать) только тем пользователям, которые знакомы с данной моделью и ее обслуживанием. Передавать устройство всегда с инструкцией по эксплуатации.

Для моторизованных устройств по уходу за садовыми участками следует соблюдать муниципальные предписания по продолжительности работы. Действия при косьбе

Для пуска устройства его следует поставить на ровную поверхность. При запуске двигателя запрещается опрокидывать устройство. Включать двигатель в соответствии с указаниями и только при обеспечении безопасного расстояния от ног до режущих инструментов. Seite 4

Не косить мокрую траву, а также не косить во время дождя. Косьба мокрой травы может привести к травматизму (Опасность скольжения).

Косить только при дневном свете или при хорошем освещении.

Передвигайтесь с косилкой только в темпе шага. Вследствие быстрого перемещения возрастает опасность возможных несчастных случаев из-за спотыкания, скольжения и т.п.

- Запрещено присутствие посторонних лиц в рабочей зоне.

Всегда следить за расположением устройства на склонах. Не косить на слишком крутых склонах, чтобы не потерять контроль над управлением косилкой. Косить поперек к склону, никогда не производить косьбу вперед или назад на склоне, чтобы при возможной потере контроля над косилкой или при падении не попасть под движущуюся Проявлять особую осторожность при изменении направления движения на склоне для того, чтобы не допустить потерю контроля над устройством.

Из соображений безопасности запрещено использовать устройство на склонах с подъемом более 25° (46,6 %). Опасность травматизма! Угол наклона 25° соответствует вертикальному подъему 46,6 см при 100 см горизонтали. - Запрещается

крышки и/или снятие травосборника до полной остановки ножа косилки. Вращающийся нож может стать причиной телесных повреждений.

Необходимо избегать частых включений в течение короткого периода времени, особенно, не допускать возможности “играть” с выключателем. Опасность перегрева

В результате колебаний напряжений, вызванных этим устройством при пуске, при неблагоприятных условиях в сети можно повредить другое оборудование, подключенное к той же электрической цепи. Для предотвращения подобной ситуации необходимо принять соответствующие меры (например, подключение данного оборудования к другой электрической цепи, работа устройства в электрической цепи с более низким полным сопротивлением).

Никогда не закреплять предметы за приводной рычаг (напр., рабочая одежда). Вокруг приводного рычага не должно проходить удлинительных кабелей. 46,6 0478_121_9909_e:0478_121_9909_e макс. 25°

Соблюдать особую осторожность при движении назад и при подтягивании косилки. Опасность споткнуться!

Будьте особо осторожны, если Вы поворачиваете косилку или подвигаете

Выключить двигатель, если косилка наклонена или при транспортировке по участку без наличия травы, а также при перемещении к скашиваемым зонам

Никогда не поднимать или не переносить косилку с работающим двигателем или с подключенным к электросети сетевым Выключить двигатель и вынуть вилку из сети:

Перед тем, как освободить блокировки или снять заглушки с канала выброса; Если режущий инструмент задел какойлибо посторонний предмет. Нож необходимо проверить на возможно возникшие повреждения;

перед проверкой косилки, очисткой или перед выполнением рабочих операций на в случае появления у косилки непривычно сильных вибраций. При необходимости срочной проверки режущего инструмента; если Вы оставляете косилку или если она находится без надзора; перед подъемом или переноской косилки; транспортировкой. - Следить за инерционным

механизма, которое длится несколько секунд до полной

Техобслуживание и ремонт Перед всеми работами на косилке, перед установкой или ее очисткой, или перед проверкой соединительного провода на отсутствие переплетений или повреждений, необходимо выключить косилку и вынуть вилку из сети. Все другие работы должны производиться сервисной VIKING рекомендует выполнять работы по техобслуживанию и ремонты только в специализированном сервисном центре VIKING. Для сотрудников сервисных центров VIKING регулярно предоставляются программы и техническая информация. Следует использовать только высококачественные инструменты, комплектующие и запчасти. В ином случае возможны несчастные случаи, приводящие к травматизму или повреждению устройства. VIKING рекомендует применять оригинальные инструменты, комплектующие и запчасти VIKING. Они по своим качествам оптимально соответствуют устройству и требованиям пользователя. Оригинальные запчасти VIKING опознаются по номеру запчасти VIKING, по надписи VIKING и при необходимости по знаку запчастей VIKING. На маленьких деталях знак может стоять также

Для того чтобы устройство работало надежно, затягивать все гайки, болты и винты до упора.

Если режущий инструмент или газонокосилка задели какое-либо препятствие или посторонний предмет, то необходимо остановить двигатель, вынуть вилку из сети и произвести

Запрещается приводить газонокосилку с поврежденным или погнутым коленчатым Опасность травматизма из-за дефектных узлов!

Регулярно проверять приспособление для сбора травы на отсутствие износа, повреждения или работоспособность.

Из соображений безопасности заменять изношенные или поврежденные детали.

Наклейки на устройстве с предупреждениями и указаниями об имеющихся опасностях, ставшие неразборчивыми, необходимо обновлять. Для приобретения новых наклеек обращайтесь в сервисную службу VIKING. Выполнять только те работы по техобслуживанию, которые описаны в данной инструкции по эксплуатации. 0478 121 9909 E - RU

- Внимание! Нельзя класть руки или ноги на вращающиеся детали или под них. Запрещено прикасаться к вращающемуся ножу. Находитесь всегда на расстоянии от отверстия для выброса травы. Сохранять безопасное расстояние от косилки, обеспеченное ведущими Опасность травматизма!

15:14 Seite 6 Описание символов (1) Предупреждение опасность поражения электрическим током

При косьбе кабель должен находиться на удаленном расстоянии от ножа. Применять удлинительные провода только во влагозащитном исполнении (см. пункт: Подготовка к работе). - Запрещается использовать время дождя, а также при мокрой траве.

Запрещено оставлять косилку под дождем.

Вынуть вилку соединительного кабеля из розетки, не тянуть за соединительный кабель.

При работе косилки на открытом воздухе розетка электрической сети должна быть снабжена автоматическим предохранительным выключателем, срабатывающим при появлении утечки тока (ток отключения макс. 30 мА). Более подробную информацию можно электромонтажника.

Перед первым применением прочитать инструкцию по эксплуатации. Подготовка устройства

травматизма! Запрещено присутствие посторонних лиц в рабочей зоне.

Базовое устройство 1

травматизма! Обращаться осторожно с острым ножом косилки. Нож косилки продолжает вращаться по инерции в течении нескольких секунд после выключения (тормоз двигателя/ ножа). Перед работами с режущим инструментом, а также перед работами по техобслуживанию и очистке, перед проверкой соединительного кабеля на отсутствие запутывания или повреждения и перед тем, как оставить устройство, двигатель следует выключить и вынуть вилку из сети.

Для выполнения этих работ устройство должно быть устойчиво установлено на ровной и твердой поверхности. ME 545, ME 545 C ME 545 V

Болт с плоской круглой головкой

Монтаж ведущей ручки:

Верхняя часть травосборника

Нижняя часть травосборника

A= Ведущую ручку установить на обе нижние части ручки. 3= Винты с плоской круглой головкой вставить изнутри в отверстия и 4= поворотными ручками

Инструкция по эксплуатации

Проточки в резьбах предохраняют поворотные ручки от полного самоотворачивания с винтов (нарушение безопасности). Опасность поражения электрическим Соединительный кабель должен быть удален на достаточное расстояние от режущего механизма. 0478 121 9909 E - RU

Установить бугель для защиты от перегиба (2) в соответствии с рисунком. Тросы и кабели должны быть проложены под ведущей ручкой У модели ME 545 на правой стороне ведущей ручки не имеется тросов. Поэтому у этой газонокосилки следует устанавливать бугель для защиты от перегиба (2) только слева. При необходимости перед установкой ослабить поворотную ручку (4). Вставить все тросы 2= бугель для защиты от Вначале вставить бугель для защиты от 11= верхнее отверстие нижней части ведущей ручки. Затем защелкнуть бугель для защиты от перегиба в 12= нижнем продольном отверстии нижней части ведущей ручки. Риск защемления! Установка бугеля для защиты от перегиба

2= бугеля для защиты от перегиба справа выполняется таким же путем, как и с левой Откидывание ведущей

Откинуть приводной рычаг можно, разобщив поворотные ручки. При накручивании поворотных ручек придерживать верхнюю часть приводного рычага (A) рукой в верхней точке. Для очистки устройства, удобной транспортировки и компактного хранения сложить верхнюю часть ведущей ручки:

Поворотные ручки завернуть настолько, чтобы они слегка могли двигаться в проточках. Сложить верхнюю часть ведущей ручки и оставить нижнюю часть корпуса в прилегающем положении. Верхняя часть ведущей ручки Бугель остановки

Приводная рукоятка ME 545 V

Рукоятка регулируемого ME 545 V

Ограничитель длины электрокабеля W= Подключение к сети Монтаж держателя

Держатель кабеля вставить в углубление корпусе и повернуть его к верхней части ведущей ручки. При этом следить, чтобы все кабели находились в держателе кабелей. Слегка нажимая на держатель кабеля защелкнуть его в оба отверстия, предусмотренные для этого. ME 545:

Опасность получения Перед тем как сложить ручку следует выключить косилку и отсоединить сетевой кабель. Запрещается нагружать верхнюю часть ведущей ручки (например, повесив на нее рабочую одежду).

Установка бугеля для защиты от перегиба

0478_121_9909_e:0478_121_9909_e Закрепить кабель при помощи зажима на верхней части ведущей ручки.

15:14 Seite 8 Рекомендации по

Верхнюю часть травосборника установить на нижнюю часть травосборника. “Пальцы” вдавить предусмотренные для этого отверстия. Слегка нажимая на верхнюю часть, защелкнуть ее в нижнюю часть травосборника. Регулировка высоты ведущей ручки Централизованная регулировка высоты

Положение уровня можно видеть на индикаторе высоты

Переводной рычаг снова отпустить и отрегулированную высоту зафиксировать.

Опасность травматизма! Перед переустановкой высоты срезания двигатель необходимо остановить. Ноги должны находиться на достаточном расстоянии от режущего инструмента.

Рабочая высота ведущей ручки может быть установлена в положениях I (низкое), II (среднее) и III (высокое): J= Поворотную ручку для регулировки высоты ведущей ручки отвинтить, поворачивая ее против часовой стрелки (прибл. пять A= Верхнюю часть ведущей ручки держать обеими руками и привести ее в требуемое положение, двигая ручку вверх или

Следить за идентичной установкой ведущей ручки слева и справа.

Поворотную ручку снова затянуть до отказа по часовой стрелке. Можно устанавливать семь различных уровней срезания от 25 мм до 80 мм. Уровень 1 = минимальная высота срезания Уровень 7 = максимальная высота срезания

Переводной рычаг для централизованного регулирования высоты находится с левой стороны устройства (см. рис.). ручку и потянуть переводной рычаг наверх и удерживать его до момента выхода из фиксированного Выбрать требуемую высоту срезания, двигая ручку вверх и вниз. Подвешивание травосборника

Опасность травматизма! При подвешивании и снятии травосборника двигатель должен быть

Чтобы иметь красивый газон с густой травой необходимо часто подрезать траву, скашивая ее коротко. При жарком и сухом климате не следует слишком коротко скашивать траву, так как газоны на солнце выгорают и приобретают непривлекательный вид. Более красивая картина скашивания обеспечивается при использовании острого ножа. Поэтому затачивайте ножи регулярно (специализированная сервисная служба VIKING).

Подвешивание: M= Откидную крышку зафиксировать.

Вставить травосборник углублениями в крепежный узел на устройстве. M= Откидную крышку снова закрыть вручную. M= Откидную крышку зафиксировать.

Опасность травматизма! Появляющиеся переплетения кабеля следует распутывать без промедления. При применении кабельного барабана соединительный кабель должен быть полностью раскручен, иначе из-за электрического сопротивления могут возникнуть потери мощности и перегрев.

травосборник вверх, снять его с крепежного узла

M= Откидную крышку снова закрыть вручную. 0478 121 9909 E - RU 0478_121_9909_e:0478_121_9909_e

Из соображений безопасности газонокосилку следует применять на склонах только с углом наклона не более 25°. Угол наклона 25° (46,6 %) соответствует вертикальному подъему 46,6 см при 100 см горизонтального участка. Газонокосилку разрешается нагружать только таким образом, чтобы частота вращения двигателя при этом снижалась незначительно. При снижающейся частоте вращения выбрать более высокий уровень высоты срезания или/и уменьшить скорость движения. Термозащита двигателя от перегрузки Если при работе возникает перегрузка двигателя, то встроенная термозащита от перегрузки автоматически отключает двигатель. косьба слишком высокой травы при слишком низко установленной высоте

слишком высокая скорость движения

неподходящий или слишком длинный соединительный кабель (падение напряжения) (см. главу “Подсоединение к электрической сети”)

некачественная очистка канала охлаждающего воздуха (канал всасывания)

Осмотреть полностью участок, на котором будет работать косилка, и убрать все камни, палки, проволоку, кости и иные посторонние предметы.

Запускать двигатель в соответствии с предписаниями.

Будьте особо осторожны, если Вы поворачиваете косилку или подвигаете

Опасность травматизма! Никогда не класть руки или ноги на вращающиеся детали или под них.

При косьбе следует всегда носить прочную обувь и длинные брюки. Не косить босиком или в сандалиях.

Не косить, если поблизости находятся люди, особенно дети, а также животные. Повторный ввод в эксплуатацию: Приблизительно через 10 мин. времени охлаждения (зависит от температуры окружающей среды) следует вновь нормально запустить устройство в эксплуатацию (см. главу “Подготовка

Причины перегрузки: При блокировке режущего ножа Немедленно выключить двигатель и вынуть вилку из сети. Затем устранить причину неисправности. 0478 121 9909 E - RU

Не включать газонокосилку в высокой траве или при самой низкой высоте

Во время косьбы следить за расположением соединительного кабеля. Соединительные кабели можно при косьбе случайно порезать и в связи с этим имеется большой риск травматизма. Вследствие вышеуказанного скашивание производить только в таких условиях, чтобы соединительный кабель всегда лежал видимым на уже скошенном участке.

Подготовка устройства

0478_121_9909_e:0478_121_9909_e Подсоединение к электрической сети Сетевое и рабочее напряжение должны совпадать (см. заводскую Напряжение в электросети должно соответствовать указанному номинальному напряжению устройства. Сетевой соединительный кабель должен быть достаточно защищен (см. “Технические данные”). В качестве соединительных кабелей разрешается использовать только такие кабели, которые имеют изоляцию не хуже, чем провода в резиновых шлангах H07 RN-F DIN/VDE 0282, и минимальное поперечное сечение 3 x 1,5 мм2 до 25 м или 3 x 2,5 мм2 до 50 м. Гильзы соединительного кабеля должны быть выполнены во влагозащитном исполнении. Данное устройство предназначено для эксплуатации в сети с полным сопротивлением системы Zмакс. в пункте распределения (абонентское ответвление) с максимальным значением 0,47 Ом (при 50 Гц).

15:14 Seite 10 Пользователь должен обеспечить эксплуатацию устройства только при наличии электрической сети, соответствующей указанным условиям. В случае необходимости полное сопротивление системы можно узнать в местной службе электроснабжения. Ограничитель длины кабеля

Во время работы ограничитель длины кабеля предотвращает непреднамеренное отключение соединительного кабеля и, таким образом, возможное повреждение электроразъема на устройстве. Поэтому соединительный кабель должен быть введен в ограничитель длины

10= соединительный кабель в петлю и вставить ее в 11= отверстие. Надеть петлю на 12= крючок и затянуть до

Опасность травматизма!

Не запускать двигатель в высокой траве или при самой низкой высоте срезания, так как в этом случае тяжело запускать

Бугель остановки двигателя нажать к ведущей ручке и удерживать. Пусковую кнопку можно отпустить после нажатия бугеля остановки двигателя.

Привод функционирует только при работающем

Включение привода ME 545 V

Шаг 1 : S= Пусковую кнопку нажать и удерживать.

Перед тем как оставить газонокосилку, всегда следует вынимать вилку из

Бугель остановки двигателя отпустить. После кратковременного движения по инерции двигатель и нож косилки останавливаются. При остановленном двигателе рукоятку регулируемого привода (U) не разрешается нажимать, так как это может привести к повреждению приводного механизма (рукоятка блокирована). Шаг 1 : T= Приводную рукоятку потянуть к ведущей ручке и удерживать. Включается привод

0478 121 9909 E - RU Скорость движения: Плавно от 2,4 км/час до 4,0 км/час

Скорость регулируемого привода можно произвольно регулировать во время движения, не выключая привод.

Для выключения привода ходовой части приводную рукоятку. 0478 121 9909 E - RU

Опустошение травосборника Травосборник снабжен индикатором заполнения травы на верхней части травосборника.

Опасность травматизма! При подвешивании и снятии травосборника двигатель должен быть обязательно отключен. Воздушный поток, возникающий за счет вращения режущего ножа и способствующий заполнению травосборника травой, приподнимает индикатор заполнения:

Seite 11 Заполненный травосборник опрокинуть назад.

14= ручки (верхняя часть травосборника) и 15= ручки (нижняя часть травосборника) травосборник можно удобно удерживать и опустошать.

Шаг 2 : Для плавного увеличения скорости U= рукоятку регулируемого привода потянуть назад; для уменьшения скорости - рукоятку нажать вперед.

Заполненный до отказа травосборник может иметь максимальный вес 16 кг. Травосборник заполняется срезанной травой. Если травосборник заполнен травой, то воздушный поток уменьшается и индикатор заполнения опускается:

Травосборник заполнен до отказа и его необходимо опустошить (см. главу “Опустошение травосборника”). Открыть травосборник, 13= фиксирующую планку, и откинуть наверх 5= верхнюю часть травосборника. Травосборник снять с устройства (см. главу “Подвешивание и снятие травосборника”). Техобслуживание

травматизма! Чтобы исключить непреднамеренное включение двигателя, перед всеми работами по техобслуживанию и очистке, а также перед работами с ножом косилки, следует обязательно отсоединить сетевой кабель.

травматизма! Работать только в перчатках. Запрещено прикасаться к ножу косилки, пока нож полностью не остановится. Для получения необходимых сведений или помощи обращайтесь всегда к сотруднику сервисной VIKING рекомендует выполнять работы по техобслуживанию и ремонты только в специализированном сервисном центре VIKING. VIKING рекомендует пользоваться оригинальными запчастями VIKING. Очистка устройства

техобслуживания: после каждого применения Устройство необходимо очищать после каждого применения. Правильный уход за устройством защищает его от повреждений и увеличивает срок службы.

15:14 Seite 12 Чтобы обеспечить достаточное охлаждение двигателя, следует очищать от загрязнений канал охлаждающего воздуха (канал всасывания) между кожухом двигателя и нижней частью корпуса. Очистить нож косилки. Очищать щеткой и водой нижнюю поверхность косилки. Удалять собравшиеся остатки травы в корпусе и канале выброса деревянной палочкой. Никогда не направлять струи воды на узлы двигателя, уплотнения и опорные места, а также на детали электрооборудования, как, например, выключатели. При несоблюдении вышеуказанного следствием может стать дорогостоящий

Нельзя использовать агрессивные чистящие средства. Такие очистители могут повредить пластмассу и металл, что может вызвать нарушение безопасной эксплуатации устройства VIKING. Если загрязнения не удается удалить с помощью воды, щетки или тряпки, то VIKING рекомендует применять специальный очиститель (например, специальный очиститель STIHL).

Верхняя часть ведущей ручки Опасность травматизма! Перед опрокидыванием косилки поставить ее на твердую, горизонтальную и ровную поверхность, установить наивысший уровень срезания (уровень 7), так как в ином случае косилка может снова опрокинуться вперед.

При работах по очистке и техобслуживанию косилку опрокидывать передними колесами вверх. Перед опрокидыванием снять травосборник, сложить верхнюю часть ведущей ручки (см. главу “Монтаж ведущей ручки”) и поднять откидную крышку. Электродвигатель, колеса и коробка передач Электродвигатель не требует технического обслуживания. Шарикоподшипники колес не требуют техобслуживания.

техобслуживания: перед каждым применением Верхняя часть ручки управления обтянута изоляцией. Если она повреждается, то верхнюю часть ручки управления необходимо заменить. Опасность травматизма изза возможного поражения электрическим током! Техобслуживание ножа косилки

Опасность травматизма! Для получения необходимых сведений или помощи обращайтесь к сотруднику сервисной службы (VIKING рекомендует сервисный центр VIKING). VIKING рекомендует пользоваться оригинальными запчастями VIKING. Регулируемая коробка передач (ME 545 V) не требует техобслуживания. 0478 121 9909 E - RU Интервал технического обслуживания: Перед каждым использованием

Откинуть газонокосилку вверх в позицию чистки. Изношенный нож может сломаться и стать причиной получения серьезных травм. Поэтому соблюдать инструкции по техническому обслуживанию ножа.

Почистить косилочный нож, проверить на наличие повреждений (выемки или трещины), проверить степень износа, при необходимости заменить. Пределы износа: Толщина ножа в любой точке должна составлять не менее 2 мм. (проверка раздвижным калибром). При заточке лезвия могут стачиваться максимум на 5 мм. Для проверки приложить линейку 22= к переднему краю ножа и проконтролировать степень износа. Демонтаж ножа

При замене косилочного ножа замене подлежат также винт(-ы) ножа (18).

травматизма! Работать только в перчатках. Нож подлежит замене при обнаружении на нем выемок или трещин, при стачивании лезвий ножа более 5 мм, а также в том случае, если толщина ножа в одной из точек составляет менее 2 мм (пределы износа). 18= Винт ножа открутить гаечным ключом с шириной зева 24 мм. Угол заточки лезвия ножа составляет 30°. 17= Нож косилки снять. Заточка ножа

Нож косилки необходимо точить, соблюдая следующие

0478 121 9909 E - RU Перед установкой проверить нож на отсутствие повреждений. Для демонтажа 16= деревянный брусок (прибл. 60 x 60 мм) для удерживания 17= ножа косилки.

Если на газонокосилку установлен не прилагаемый нож, а нож для размельчения травы как принадлежность, поставленная по заказу, то соответственно этому действуют другие нормы предельного износа.

Опасность травматизма! Опасность получения

В зависимости от места и продолжительности эксплуатации ножи подвержены износу в различной степени. При эксплуатации устройства на песчаном основании или при частой эксплуатации в условиях сухой среды нагрузка на нож будет большей, и он будет изнашиваться

15:14 При заточке нож охлаждать, например, водой. Нельзя допускать появления синеватого цвета, так как иначе долговечность ножа. Ножи затачивать равномерно, чтобы избежать вибрации из-за дисбаланса.

19= Отвертку ввести в 20= среднее отверстие 17= ножа косилки и выставить нож косилки горизонтально. Если нож косилки отбалансирован правильно, то он горизонтальном

Если нож косилки наклоняется в сторону, то эту сторону ножа заточить, до полного восстановления

травматизма! Работать только в перчатках. 17= Нож косилки следует монтировать изогнутыми закрылками вверх. Для монтажа применять 16= деревянный брусок (прибл. 60 x 60 мм) для удерживания ножа 18= Винт ножа затянуть до отказа крутящим моментом 10 - 15 Нм.

техобслуживания: по необходимости (привод не включается при затянутой приводной Натяжение троса установлено правильно на заводе-изготовителе. Но может случиться, что после длительного времени пользования трос потребуется отрегулировать Регулировку выполнять находящимся слева на ведущей ручке 21= регулировочным винтом. Правильная регулировка: Опасность травматизма! Указанные значения моментов затяжки винтов ножа 10 - 15 Нм точно выдерживать, так как от этого зависит надежное крепление режущего инструмента. Дополнительно зафиксировать винты ножа (18) клеем Loctite 243.

Нажать приводную рукоятку и одновременно потянуть газонокосилку назад. Начиная, приблизительно с одной трети хода рукоятки приводные колеса должны блокироваться. В результате вращения 21= регулировочного винта в направлении “+” натяжение троса увеличивается, вращение в направлении “-” уменьшает

Опасность травматизма! Если при движении назад приводные колеса блокируются уже при неприведенной в действие приводной рукоятке, то приводной трос неправильно отрегулирован и привод косилки постоянно В результате косилка может придти в движение уже при запуске, следствием может быть травматизм людей или материальный ущерб.

в зимний период Помещение для хранения должно быть сухим и не пыльным. Кроме того, косилку следует хранить в недоступном для детей Возможные неисправности на устройстве следует устранять, в принципе, перед установкой машины на хранение, чтобы она находилась всегда в состоянии готовности к эксплуатации. При длительном простое косилки (в период зимнего хранения) соблюдать следующие пункты:

Все наружные части устройства тщательно

Все движущиеся детали следует хорошо смазать маслом или смазкой. Необходимо произвести повторную регулировку (при необходимости обращаться в сервисную службу, VIKING рекомендует специализированный сервисный центр VIKING). 0478 121 9909 E - RU Упаковки, устройство и оснастка изготовлены из материалов, пригодных для вторичного использования, их можно соответственно Раздельное устранение остатков материалов, удовлетворяющее экологическим требованиям, способствует возможности многократного применения материалов. По этой причине после истечения обычного срока службы отправить устройство на свалку. Стандартные запчасти Нож косилки

Крепежные элементы косилочного ножа (например, винт ножа, стопорную шайбу) необходимо заменять при замене или монтаже ножа. Запчасти имеются в специализированном сервисном центре VIKING. 0478 121 9909 E - RU Seite 15 Важные указания по техобслуживанию и уходу для следующих групп Электрические газонокосилки Обязательно соблюдайте, пожалуйста, следующие важные указания для предотвращения возникновения повреждений или чрезмерного износа деталей Вашего устройства VIKING:

1. Быстроизнашивающиеся

Некоторые узлы устройства VIKING даже при использовании их по назначению подвергаются нормальному износу и их необходимо своевременно заменять в зависимости от вида и продолжительности эксплуатации. К ним относятся среди других: - травосборник - клиновой ремень (ME 545 V)

2. Cоблюдение предписаний

данной инструкции по эксплуатации Использование, техобслуживание и хранение устройства VIKING должны осуществляться точно, как описано в этой инструкции по эксплуатации. Пользователь сам несет ответственность за все повреждения и ущерб, вызванные несоблюдением указаний по технике безопасности, указаний по техническому обслуживанию. Это, в первую очередь, распространяется на: - неверно определенные параметры удлинителя (поперечное сечение) - неправильное подключение к электрической сети (напряжение) - технические изменения изделия, несогласованные с фирмой VIKING - Применение инструментов или комплектующих, которые не допущены или не пригодны для устройства, или являются низкокачественными. - использование изделия не в соответствии с назначением - применение изделия во время спортивных мероприятий или конкурсов - косвенные убытки в результате последующего использования изделия с неисправными деталями

техобслуживанию Все работы, приведенные в разделе “Техобслуживание”, должны производиться регулярно. Если эти работы по техобслуживанию пользователь не может производить самостоятельно, то необходимо в сервисную службу. VIKING рекомендует выполнять работы по техобслуживанию и ремонты только в специализированном сервисном центре VIKING. Для сотрудников сервисных центров VIKING регулярно предоставляются программы обучения и техническая информация. В случае ущерба из-за повреждений вследствие невыполненных работ по техобслуживанию, ответственность несет пользователь. К таким повреждениям, кроме прочего, относятся: - повреждения электродвигателя вследствие некачественной очистки канала охлаждения (канал всасывания) - коррозийные повреждения и другие последствия неправильного хранения - повреждения устройства в результате применения некачественных запчастей. - повреждения вследствие несвоевременности или недостаточности техобслуживания, или работ по техобслуживанию и ремонту, которые производились неуполномоченными специалистами сервисной в специализированных мастерских.

Сведение к минимуму износа и предотвращение повреждений

Скошенная трава не относится к отходам, ее следует использовать для приготовления

15:14 Seite 16 Поиск неисправностей Неисправность Возможная причина Устранение неисправности

Отсутствует сетевое Соединительный кабель/вилка, розетка или выключатель имеет дефект Пусковая кнопка не нажата Сработала термозащита двигателя от перегрузки Корпус газонокосилки забит

Проверить предохранитель

Проверить, при необходимости заменить.

Нажать пусковую кнопку Дождаться охлаждения и снова запустить Очистить корпус косилки (перед очисткой вынуть вилку

Неподходящий соединительный кабель Перегрузка сети

Косилка перегружена из-за слишком высокой или слишком влажной травы

Использовать подходящий соединительный кабель Подключить устройство к другой цепи электрического Высоту срезания и скорость косьбы привести в соответствие условиям косьбы 7, 9

Винт крепления ножа ослаб Крепление двигателя Нож вследствие неправильной заточки или трещин имеет дисбаланс

Затянуть винт ножа Затянуть винты крепления Нож заточить (отбалансировать) или

12, 18, 19 Приводной трос установлен неправильно Клиновой ремень изношен Приводной трос имеет дефект (например, перегнут) Коробка передач имеет

Отрегулировать приводной Заменить клиновой ремень Заменить приводной трос

Заменить коробку передач

Двигатель не запускается

Частое срабатывание сетевого предохранителя

Повышенная вибрация во время работы

Отсутствует тяга при вытягивании приводной рукоятки (у ME 545 V)

См. инструкцию по эксплуатации двигателя При необходимости обращаться в сервисную службу, VIKING рекомендует специализированный сервисный центр VIKING. 0478 121 9909 E - RU Seite 17 Неисправность Возможная причина Устранение неисправности

Регулирование скорости регулируемого привода не функционирует (у ME 545 V)

Рукоятка перемещается в неправильном направлении Трос регулируемого привода выскочил или дефектен

Рукоятку перемещать в правильном направлении Трос регулируемого привода вставить или заменить

Нечистое срезание, луг становится желтым

Нож косилки затуплен или Скорость движения слишком большая по отношению к высоте срезания

Нож косилки заточить или Уменьшить скорость движения и/или выбрать правильную высоту резания 12,

Косьба слишком высокой или слишком влажной травы

Корпус газонокосилки забит

Высоту срезания и скорость косьбы привести в соответствие условиям косьбы Очистить корпус косилки (перед очисткой вынуть вилку

Нож косилки изношен Косьба слишком высокой или слишком влажной травы

Заменить нож косилки Высоту срезания и скорость косьбы привести в соответствие условиям косьбы 12,

Затрудненный пуск или мощность двигателя

Забит канал выброса травы

0478_121_9909_e:0478_121_9909_e См. инструкцию по эксплуатации двигателя При необходимости обращаться в сервисную службу, VIKING рекомендует специализированный сервисный центр VIKING. 0478 121 9909 E - RU

15:14 Seite 18 Технические данные Единица измер. ME 545.1 ME 545.0 C ME 545.0 V

электродвигатель ATB BSRBF 0,75/2-C74

электродвигатель ATB BSRBF 0,75/2-C74

мин-1 ножевая траверса

Привод колес, заднее колесо Диаметр передних колес Диаметр задних колес

Высота срезания Травосборник Длина/шир./выс.

Серийный номер Двигатель, констр. испол. Изготовитель

Потребляемая мощность Предохранитель Класс защиты Режущий механизм Ширина реза Скорость вращения режущего механизма Привод ножевой траверсы

В соответствии с директивой 2000/14/EС: Гарантированный уровень звук. мощности LWAd В соответствии с директивой 2006/42/EС: Уровень звука на рабочем месте LpA Погрешность KpA Заданное значение вибрации согласно EN 12096: Замеренное значение ahw Погрешность Khw Замер согласно EN ISO 20 643

Подключение к сети Выключатель Конденсатор

Описание символов (2)

VIKING GmbH Hans Peter Stihl-Strasse 5 A-6336 Langkampfen / Kufstein заявляем, что машина Газонокосилка, перемещаемая вручную и работающая от сети

соответствует следующим директивам Европейского Сообщества (ЕС):

2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC Изделие было разработано в соответствии со следующими нормами: EN 60335-1, EN 60335-2-77 Название и адрес принимавшей участие

TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Составление и хранение технической документации: Johann Weiglhofer VIKING GmbH Измеренный уровень шума: 92 дБ(A) Гарантированный уровень 94 дБ(A) Год выпуска и серийный номер указаны на заводской табличке устройства. Langkampfen, VIKING GmbH Примененный метод оценки соответствия директивам: Приложение VIII (2000/14/EC) 0478 121 9909 E - RU Weiglhofer Руководитель отдела научных исследований и разработки продукции Транспортировка

Декларация изготовителя о соответствии директивам ЕС

предотвращения травм острыми и горячими частями устройства работать в

• Перед транспортировкой выключить устройство, отсоединить сетевой кабель и дождаться остановки ножа.
• Транспортировать устройство только при остывшем двигателе.
• Не переносить устройство в одиночку.
• Использовать подходящие погрузочные средства (погрузочные рампы, подъемные устройства).
• Закреплять устройство на погрузочной платформе крепежом достаточной грузоподъемности (ремни, тросы и пр.).
• При транспортировке устройства необходимо соблюдать местные законодательные предписания, в особенности по безопасности погрузки и транспортировке предметов на погрузочных платформах.

15:14 Seite 20 График сервисного обслуживания Передайте эту инструкцию по эксплуатации в специализированный сервисный центр VIKING, если Вы обращаетесь туда для проведения работ по техобслуживанию Вашего устройства VIKING. Представитель сервисного центра VIKING занесет подтверждение в главе “График сервисного обслуживания” о надлежащем выполнении предусмотренных работ по сервисному обслуживанию.

Печать сервисного центра VIKING Серийный номер: Печать сервисного центра VIKING

Печать сервисного центра VIKING Печать сервисного центра VIKING Следующий техосмотр

Печать сервисного центра VIKING Следующий техосмотр

Модель: ME Печать сервисного центра VIKING Следующий техосмотр

Печать сервисного центра VIKING Следующий техосмотр
