BEDIENUNGSANLEITUNG ME 545 V VIKING

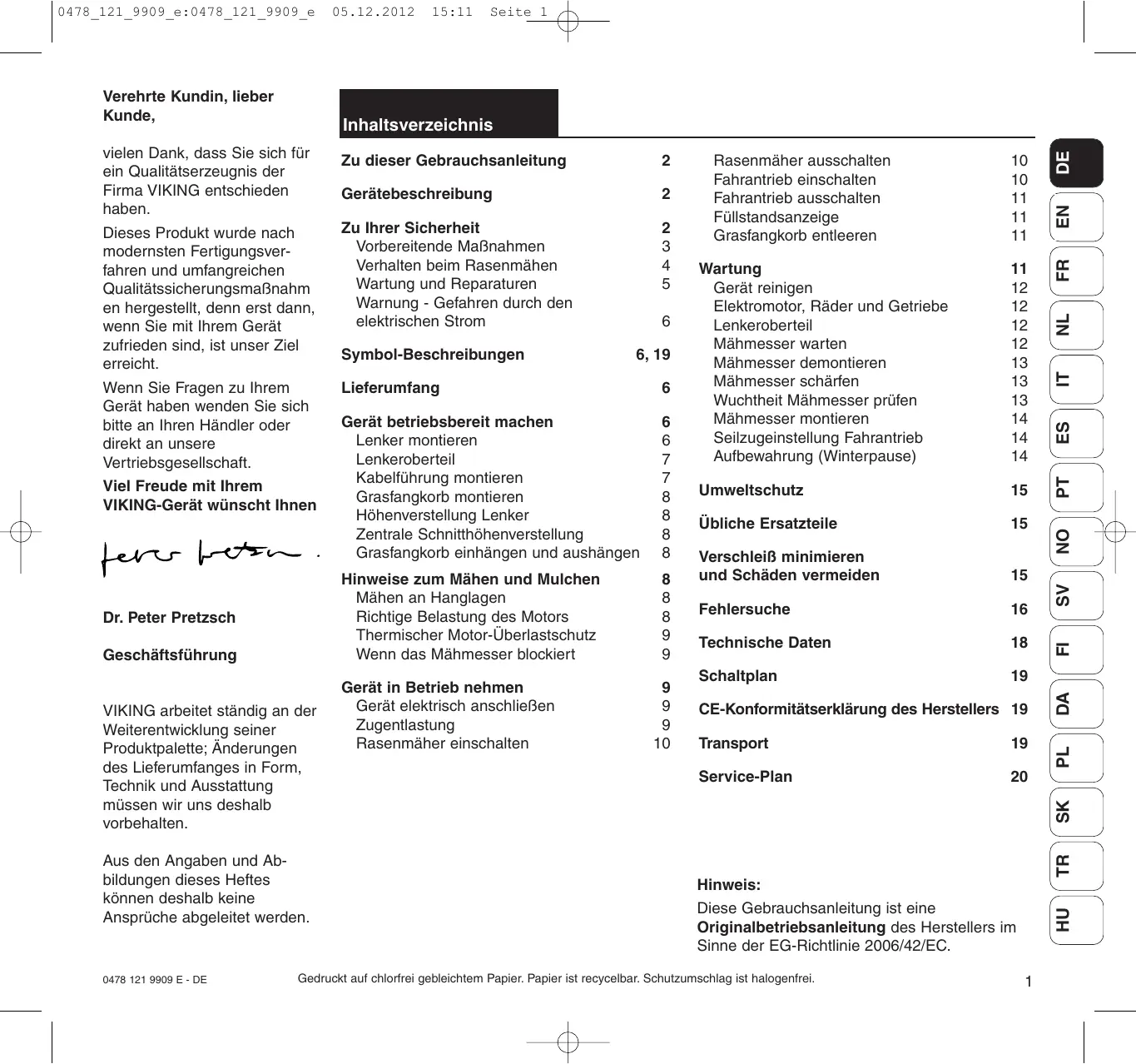

Verehrte Kundin, lieber Kunde,

vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma VKING entschieden haben.

Dieses Produkt wurde nach modernsten Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt, Denn erst dann, wenn Sie mit Ihr Gemät zufrieden sind, ist unser Ziel erreicht.

Wenn Sie Fragen zu ihrem Gerät haben wenden Sie sichitte an ihren Handler oderdirekt an unsere Vertriebsgesellschaft.

Viel Freude mit Ihrem
VIKING-Gerät wünscht Ohnen

Dr. Peter Pretzsch

Geschäftsführung

VIKINGarbeitetstandigan der Weiterentwicklungseiner Produktpalette;Änderungen des Lieferumfanges in Form, Technik und Ausstattung,müssen wir uns deshalb vorbehalten.

Aus den Angaben und Abbildungen theses Heftes konnen deshalb keine Ansprüche abgeleitet werden.

Inhaltsverzeichnis

ZudieserGebrauchsanleitung 2

Gerätebeschreibung 2

Zu Ihrer Sicherheit 2 Vorbereitende Maßnahmen 3

Verhalten beim Rasenmähen 4
Wartung und Reparaturen 5

Warning - Gefahren durch den elektrischen Strom 6

Symbol-Beschreibungen 6,19

Lieferumfang 6

Gerat betriebsbereit machen 6

Lenker montieren 6

Lenkeroberteil 7

Kabelführung montieren 7

Grasfangkorb montieren 8

Hohenverstellung Lenker 8

Zentrale Schnitthohenverstellung 8

Grasfangkorb einhängen und aushängen 8

Hinweise zum Mähen und Mulchen 8

Mähen an Hanglagen 8

Richtige Belastung des Motors 8

Thermischer Motor-Überlastschutz 9

Wenn das Mahmesser blockiert 9

Gerät in Betriebnehmen 9

Gerä elektrisch anschließen 9

Zugentlastung 9

Rasenmacherinschalten 10

Rasenmacherausschalten 10

Fahrantrieb einschalten 10

Fahrnantrieb ausschalten 11

Füllstandsanzeige 11

Elektromotor, Rader und Getriebe 12

Lenkeroberteil 12

Mahmesser warten 12

Mahmesser demontieren 13

Mahmesser schärfen 13

Wuchtheit Miahmesser prufen 13

Mahmesser montieren 14

Seilzugeinstellung Fahrnantrieb 14

Aufbewährung (Winterpause) 14

Umweltschutz 15

Übliche Ersatzteile 15

Verschleib minimieren und Schaden vermeiden 15

Fehlersuche 16

Technische Daten 18

Schaltplan 19

CE-Konformitätserklarung des Herstellers 19

Transport 19

Service-Plan 20

Hinweis:

These Gebrauchsanleitung ist eine Originalbetriebsanleitung des Herstellers im Sinne der EG-Richtlinie 2006/42/EC.

Zu dieser Gebrauchsanleitung

Bildsymbole

1 Dieses Symbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprchenden Textteil in der Gebrauchsanleitung.

Bilder finden Sie ganz am Anfang der Gebrauchsanleitung

Kennzeichnung von Textabschnitten

Die beschriebenen Handhabungsschritte konnen unterschiedliche Kennzeichnungen haben.

Handhabungsschritt ohne direkten Bezug auf ein Bild. Beispiel:

• Messer gleichmäßig scharfen, um Vibrationen durch Unwucht zu vermeiden.

Handhabungsschnitt mit direktem Bezug auf das entsprechende Bild, welches sich in den Bildseiten (am Anfang der Gebrauchsanleitung) befindet, mit entsprechendem Verweis auf die Positions ziffer im Bild.

Beispiel:

1= Schraube losen
2= Hebel ...

Generelle Aufzahlungen, zu denen keine Abbildung vorhanden ist.

Beispiel:

• Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen

Neben der Beschreibung der Handhabungsschritte konnen in dieser Gebrauchsanleitung Textabschnitte mit zusätzlichen Bedeutung enthalten sein. These Abschnitts sind mit einem der nachfolgend beschriebenen Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusammen hervor zu haben:

Warning vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.
Information für eine bessereutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden, welche zu Beschädigungen am Gerät oder einzelnen Bauteilen führen können.

Blickrichtung bei Verwendung „links“ und „rechts“ in der Gebrauchsanleitung: Der Benutzer stehen hinter dem Gerät (Arbeitsposition) undblick in Fahrtrichtung vorwärts.

Gerätebeschreibung

A Lenkeroberteil mit Stellteilen
C Drehgriff
D Motorhaube
E Tragegriff
F Gehäuseoberteil
G Scheuerleiste
H Anzeige Schnitthöhe

I Zentrale Schnitthöhenverstellung
J Drehgriff Lenkerhohenverstellung
K Grasfangkorb
L Kabelknickschutz
M Auswurfklappe
N Füllstandsanzeige

Zu Ihrer Sicherheit

Bei der Arbeit mit dem Rasenmacher sind diese Unfall-Verhütungsvorschriften unbedingt zu befolgen.

Die gesamte
Gebrauchsanleitung
vor der ersten
Inbetriebnahme

aufmerksam lessen und für späteren Gebrauch sicher aufbewahren.

Machen Sie sich mit den Stellteilen und dem Gebrauch des Gerätes vertraut. Erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchsanleitung nicht kennen, den Maher zu benutzen. Jugendliche unter 16 Jahren dürfen den Rasenmaher nicht benutzen. Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen. Mahren Sie niemals während Personen, insbesondere Kinder, oder Tiere in der Nähe sind.

Denken Sie daran, dass der Maschinenfuhrer oder der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dessen, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

Nach der Einnahme von Alkohol, von Medikamenten, die das Reaktionsvermögen beeinträchtigen oder von Drogenarf nicht mit dem Rasenmaher garbeitet werden.

Vor der erstmaligen Benutzung soll die Einweisung durch den Verkäufe oder einen anderen Fachkundigen erfolgen.

Achtung!

Der Rasenmäher ist nur zum Rasenmähen bestimmt, anderweitige Anwendung ist nicht gestattet und kann gefährlich sein oder zu Schaden am Gerät führen.

Unfallgefahr!

Wegen körperlicher
Gefährung des Benutzers
darf der Rasenmáher unter
anderem nicht eingesetzt
werden, wie zum Beispiel
(unvollständige Aufzahlung):
zum Trimmen von Buschen,
Hecken und Strauchern,
zum Schneiden von Rankgewächsen,
zur Rasenpflege auf Dachbeepflanzungen und in Balkon-kästen,
zum Reinigen von Gehwegen
(Absaugen - Fortblasen - Schneeräumen),

zum Häckseln und Zerkleinern
von Baum- und
Heckenabschnitten,
zum Einebren von
Bodenerhebungen wie z.B.
Maulwurfshügel,
zum Transportieren von
Schnittgut, außer im darauf
vorgesehenen Grasfangkorb.

Vorbereitende Maßnahmen

Während des Mahens sind immer festes

Schuhwerk und lange Hosen zu tragen.
Mahren Sie nicht barfuBigo der in Sandalen.

• Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfern den Sie alle Steine, Stöcke, Drahte, Knochen und sonstige Fremdkörper, die von dem Gerät hochgeschleudert werden können.
  Vor dem Gebrauch ist immer durch Sichtkontrolle zu überprüfen, ob sich Schneidwerkzeug, Befestigungsschrauben und die gesamte Schneideinheit in einwandfreiem Zustand befinden.

• Achtung! Stromschlaggefahr!

Besonderss wichtig für die elektrische Sicherheit sind Netzkabel, Netzstecker, Ein/Ausschalter und Anschlussleitung. Beschädigte Kabel, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden, um sich nicht der Gefahr eines elektrischen Schlages auszusetzen. Daher Anschlussleitung regelmäßig auf Anzeichen einer Beschädigung oder Alterung (Brüchigkeit) überprüfen.

• Benutzen Sie niemals den Maher mit beschädigten Schutzeinrichtungen, Schutzgittern, ohne funktionierende Motorbremse oder ohne angebaute Schutzeinrichtungen, z. B. ohne Auswurfklappe bzw. ohne Grasfangeinrichtung.
• Verwenden Sie aus Sicherheitsgründen immer einen unbeschädigten Grasfangkorb.

Die am Gerät installierten Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden, z.B. Anbinden eines Schaltehebels am Lenkholm.
- Das Gerät nur an Personen weitergeben (verleihen), die mit diesen Modell und seiner Handhabung grundsätzlich vertraut sind. Stets die Gebrauchsanleitung mitgeben.
- Bitte beachten Sie die kommunalen Vorschriften für die Betriebszeiten von motorbetriebenen Gartengeräten.

Verhalten beim Rasenmahen

• Dritte aus dem Gefahrenbereich fernhalten.

Zum Starten das Gerät auf eine ebene Fläche stellen. Beim Starten des Motors darf das Gerät nicht gekippt werden.
- Schalten Sie den Motor nach Anweisung ein und nur dann, wenn ihre Fuß in sicheren Abstand von den Schneidwerkzeugen sind.

• Mahren Sie kein nasses Gras und nicht bei Regen. Durch nasses Gras erhöht sich die Unfallgefahr (verminderte Standhaftung des Bedieners).
• Mahren Sie nur bei Tageslicht oder bei gutter Beleuchting.
• Führren Sie das Gerät nur im Schritttempo. Durch schnerles Führren des Gerätes steigt die Verletzungsgefahr durch Stolpern, Ausrutschen usw.
• Achten Sie immer auf einen eigenen Stand an Hängen. Vermeiden Sie das Mahen an übermöbig steilen Hängen, um den Verlust der Kontrolle über das Gerät zu vermeiden.
• Mähen Sie quer zum Hang, niemals auf- oder abwärts, um bei eventuellem Verlust der Kontrolle über das Gerät nicht zusammen vom laufendem Rasenmaher überrollt zu werden.
• Seien Sie besonderss vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern, um den Verlust der Kontrolle zu vermeiden.

Aus Sicherheitsgründen darf das Gerät nicht an Hängen mit einer Steigung über 25^ (46,6%) eingesetzt werden.

Verletzungsgefahr!

25^ Hangneigung entsprechen einem vertikalen Anstieg von 46,6 cm bei 100 cm horizontaler Lange.

- Achtung!

Üben Sie besondere
Vorsicht beim
Rückwärtsbewegen und
beim Ziehen des
Rasenmachers.

Stolpergefahr!

• Seien Sie besonderssvorsichtig, wenn Sie denMaher umkehren oder ihn zu sich heranziehen.
• Stellen Sie den Motor ab, wenn der Maher beim Transport über andere Flächen als Gras anzukippen ist, und wenn Sie den Maher zur Mähfläche hin- und wieder wegschieren.

Öffnen Sie nie die Auswurfklappe und/men Sie nie den korb ab, solange messer lauft.
Andes Messer kann zungen führen.

• Häufige Einschaltvorgänge innerhalb kurzer Zeit, insbesondere ein „Spielena am Einschalter sind zu vermeiden. Gefahr der Motorüberhitzung.
• Aufgrund der von dieser Gerät verursachten Spannungsschwankungen beim Hochlauf konnen bei ungünstigen Netzverhältnissen andere am gleichen Stromkreis angeschlossene Einrichtungen gestört werden. In thisem Fall sind angemessene Maßnahmen durchzuführen (z. B. Anschluss an einen anderen Stromkreis als die betroffene Einrichtung, Betrieb des Gerätes an einem Stromkreis mit einer niedrigeren Impedanz).
• Befestigen Sie niemals Gegenstände am Lenker (z.B Arbeitskleidung). Verlängerungskabel dürfen nicht um den Lenker gewickelt werden.

- Achtung!

Fuhren Sieniemals Hande oder FuBe an

oder unter sich drehende Teile. Berühren Sie niemals das umlaufende Messer. Halten Sie sich immer entfernt von der Auswurföffnung. Der durch die Führungsholme gegebene Sicherheitsabstand ist stets einzuhalten.

Verletzungsgefahr!

• Hebien Sie oder tragen Sie niemals einen Mäher mit laufendem Motor oder mit angeschlossener Netzleitung.

• Schalten Sie den Motor aus undziehen Sie den Netzstecker ab:

• Bevor Sie Blockierungen losen oder Verstopfungen im Auswurfkanal beseitigen;

• Wenn das Schneidwerkzeug auf einen Fremdkörper getroffen ist. Das Schneidwerkzeug muss auf eventuelle Beschädigungen überprüft werden;

• bevor Sie den Maher überprüfen, reinigen oder Arbeiten an ihm durchführren;

• falls der Maher anfängt, ungewöhnlich stark zu vibrieren. Eine sofortige Überprüfung des Schneidwerkzeuges ist erforderlich;
• bevor Sie das Gerät verlassen bzw. wenn das Gerät unbeaufsichtigt ist;
• bevor Sie das Gerät anheben oder/TRagen;
• vor dem Transport.

• Achten Sie auf den Nachlauf des Scheidwerkzeuges, der bis

zum Stillstand weniger Sekunden beträgt.

Wartung und Reparaturen

Vor allen Arbeitsen am

Gerät, vor dem
Einstellen oder
Säubern des Mährs

oder vor dem Prufen, ob die Anschlussleitung verschlungen oder verletzt ist, den Maher ausschalten und den Netzsteckerziehen.

Nur Wartungsarbeiten durchführren, die in dieser Gebrauchsanleitung beschrieben sind.

Alle anderen Arbeiten von einem Fachhändler ausführten halten.

VIKING empfeihlt

Wartungsarbeiten und Reparaturen nur beim VIKING Fachhändler durchführren zu halten.

VIKING Fachhandlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfugung gestellt.

Nur hochwertige Werkzeuge, Zubehore und Ersatzteile verwenden.

Ansonsten kann die Gefahr von Unfallen mit Personenschäden oder Schäden am Gerät bestehen.

VIKING empfeihlt VIKING Original Werkzeuge, Zubehore und Ersatzteile zu verwenden. These sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.

VIKING Original Ersatzteile erkennt man an der VIKING Ersatzteilnummer, am Schriftzug VIKING und gegebenenfalls am VIKING Ersatzteilkennzeichen.

AufkleinenTeilenkanndas Zeichenauch alleinstehen.

• Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.
• Sollte das Schneidwerkzeug oder der Rasenmacher auf ein Hindernis bzw. einen Fremdkörper gestoßen sein, ist der Motor abzustellen, der Netzstecker zuziehen und eine sachkundige Untersuchung durchzuführen.
• Der Rasenmäher darf mit beschädigter oder verbogener Kurbelwelle nicht in Betrieb genommen werden.

Verletzungsgefahr durch defekte Teile!

• Prufen Sie regelmäßige die Grasfangeinrichtung auf Verschleiß, Beschädigung oder Verlust der Funktionsfähigkeit.
• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
• Unleserlich gewordene Gefahren- und Warnhinweise am Gerät sind zu erneuern. Ihr VKING-Fachhändler halten Ersatzklebeschildner bereit.

Warning - Gefahren durch den elektrischen Strom

• Das Kabel ist beim Mahen vom Messer fernzuhalten.
• Ausschließlich feuchtigkeitsolierte Verlängerungskabel für den Außenbereich benutzen (siehe Punkt: In Betriebnehmen).

• Obwohl der Antriebsmotor gegen Spritzwasser

geschützt ist, darf mit dem Rasenmacher nicht bei Regen und auch nicht bei nasser Umgebung gearbeitet werden.

Gerat nicht ungeschützt im Regen stehen lessen.
- Anschlussleitung an Stecker und Steckbuchse trennen und nicht an den Anschlussleitungenziehen.
- Beim Betrieb des Mahers im Freien muss die Steckdose mit einem Fehlerstrom-Schutzschalter (Auslösestrom max. 30 mA) ausgerüstet sein bzw. beim Anschluss ein solcher Zwischengeschaltet werden. Nähere Auskünftigkeit der Elektroinstalleur.

Symbol-Beschreibung (1)

Achtung!

Vor Inbetriebnahme Gebrauchsanleitung lessen.

Verletzungsgefahr!

Dritte aus dem Gefahrenbereich fernhalten.

Verletzungsgefahr!

Vorsicht vor scharfem Mahmesser. Das Mahmesser lauft nach dem Ausschalten weniger Sekunden nach (Motor-/ Messerbremse). Vor Arbeitern am Schneidwerkzeug, vor Wartungs- und Reinigungserbeiten, vor dem Prufen, ob die Anschlussleitung verschlungen oder verletzt ist und vor dem Verlassen des Geräts den Motor ausschalten und Netzsteckerziehen.

Stromschlaggefahr!

Anschlusskabel von Schneidwerkzeug fernhalten.

Lieferumfang

Pos. Bezeichnung Stk.

1 Grundgerät 1
2 Kabelknickschutz ME 545,ME 545 C 1 ME 545 V 2
3 Flachrundschraube 2
4 Drehgriff 2
5 Kabelführung 2 (ME 545 C, ME 545 V)
6 Grasfangkorboberteil 1
7 Grasfangkorbunterteil 1
8 Bolzen 2
9 Kabelclip 2 (ME 545)
10 Scheibe 2 (ME 545)

• Gebrauchsanleitung 1

Gerät betriebsbereit machen

HINWEIS

Zur Ausführung dieser Arbeiten das Gerät auf einen ebenen und festen Untergrund stellen.

Lenker montieren

3

Lenker montieren:

A= Lenker auf beiden Lenkerunterteile aufstecken.
3= Flachrundschrauben von innen nach auBen durch Bohrungen stecken und mit
4= Drehgriffen festschrauben.

HINWEIS

Die Freidrehungen in den Gewinden verhindern ein selbständiges, gänzliches Abschrauben der Drehgriffe von den Schrauben (Verliersicherung).

1 Kabelknickschutz links montieren:

HINWEIS

Kabelknickschutz (2) nur wie abgebildet montieren. Seilzüge und Kabel mussen unter dem Lenker geführt werden. Gegebenenfalls Drehgriff (4) vor der Montage lockern.

Alle Seilzüge und Kabel in

2= Kabelknickschutz einlagen.
Kabelknickschutz zuerst in die
11= obere Bohrung des Lenkerunterteils einfädeln. Anschiebend Kabelknickschutz im
12= unteren Langloch des Lenkerunterteils einrasten halten.

Kabelknickschutz rechts montieren:

HINWEIS

Beim Modell ME 545
verlaufen auf der rechten
Lenkerseite keine Seilzüge.
Deshalb ist bei thisem
Rasenmacher nur der linke
Kabelknickschutz (2) zu
montieren.

Die Montage des
2= Kabelknickschutzes rechts erfolgt auf die gleiche Weise wie auf der linken Seite.

Lenker umklappen:

ACHTUNG

Verletzungsgefahr!

Gerat vor dem Umklappen abstellen und Netzanschlussleitung abziehen; Der Lenkeroberteil dar nicht belastet werden (z.B. mit über den Lenker gehängter Arbeitskleidung).

Klemmgefahr!

Durch das Losen der Drehgriffe kann der Lenkeroberteil umklappen. Halten Sie deshalb den Lenkeroberteil (A) an der hochsten Stelle mit einer Hand, während Sie die Drehgiffe aufschauben.

Zum Reinigen des Gerätes, zumplatzsparennden Transportieren und Aufbewahren den Lenkeroberteil umklappen:

4= Drehgiffe so welt aufschauben, bis sich diese in den Freidrehungen leicht hin und her bewogen.
- Lenkeroberteil umklappen und auf dem Gehäuseunterteil aufliegen halten.

Lenkeroberteil

R= Hebel Motorstopp
S= Startknopf
T= Hebel Fahrnantrieb ME 545 V
U= Hebel Vario-Antrieb ME 545 V
V= Zugentlastung Anschlusskabel
W=Netzanschluss

Kabelführung montieren

4

ME 545 C, ME 545 V:

5= Kabelführung in die Ausnehmung am
X= Gehäuse stecken und zum Lenkeroberteil drehen.

Darauf achten, dass alle Kabel in der Kabelführung liegen.

Kabelführung mit leichtem Druck in den beiden vorgesehen Bohrungen einrasten halten.

ME 545:

Kabel mit

9= Kabelclips am Lenkeroberteil befestigen.

Hinweise zum

Rasenmähen

Grasfangkorb montieren

6

6= Grasfangkorboberteil auf
7= Grasfangkorbunterteil aufsetzen.
8= Bolzen voninnen durch die vorgesehenen Öffnungen drucken. Das Grasfangkorboberteil durch leichten Druck im Grasfangkorbunterteil einrasten halten.

J= Drehgriff im Uhrzeigersinn wieder festdrehen.

Zentrale Schnitt-hohenverstellung

8

ACHTUNG

Verletzungsgefahr!

Vor dem Verstellen der Schnitthöhe muss der Motor abgestellt werden.

Auf ausreichend Abstand der FüBe zum Schneidwerkzeug achten.

Hohenverstellung Lenker

7

Die Arbeitssthöhe des Lenkers kann in den Positionen

I (nieder),

II (mittel) und

III (hoch) eingestellt werden:

J= Drehgriff

Lenkerhohenverstellung durch Drehen im Gegenuhrzeigersinn (ca. f芮 Umdrehungen) offen.

A= Lenkeroberteil mit beiden Händen fassen und durch Auf- oder Abbewegen in die gewünschte Position bringen.

HINWEIS

Auf eine identische Einstellung des Lenkers links und rechts achten.

Es konnen sieben

verschiedene Schnitthohen zwischen 25mm und 80mm eingestellt werden.

Stufe 1 = niedrigste

Schnitthöhe

Stufe 7 = hochste

Schnitthöhe

I= Verstellhebel für die zentrale

Hohenverstellung
befindet sich an der
linken Seite des Gerätes
(siehe Abbildung).

Gerat am

Y = Griff fassen und den
I= Verstellhebel nach obenziehen und halten, um den Rastmechanismus zu losen.
Gewünschte Schnitthöhe durch Auf- oder Abbewegen des Gerätes einstehen.

Thesekannandher

H= Schnitthöhenanzeige abgelesen werden.
I = Verstellhebel wieder loslassen und Hohenverstellung einrasten halten.

Grasfangkorb ein- und aushängen

9

ACHTUNG

Verletzungsgefahr!

Vor dem Einhängen und Aushängen des

Grasfangkorbes muss der

Motor abgestellt werden.

Einhängen:

M= Auswurfklappe öffnen und halten.
Der Grasfangkorb wird mit den
8= Ausnehmungen im
Grasfangkorb an der
9= Aufnahme am Geräte eingehängt.
M= Auswurfklappe von Hand wieder schlieben.

Aushängen:

M= Auswurfklappe öffnen und halten.
Grasfangkorb nach oben anheiten, von der
9= Aufnahme aushängen und entfern.
M= Auswurfklappe von Hand wieder schließen.

HINWEIS

Einen schon und dachten
Rasen erhalten man durch
häufiges Mähen und
Kurzhalten des Rasens.

Nicht zu kurz mAHen bei heiBem und trockenem Klima, da der Rasen ansonsten von der Sonne verbrannt und unansehnlich wird!

Mit einem scharfen Messer ist das Schnittbild schöner als mit einem abgestumpften.

Daher regelmäßig schärfen (VIKING-Fachhändler).

ACHTUNG

Verletzungsgefahr!

Eventuelle Kabelnäuel sofort entwirren.

Bei Verwendung einer

Kabeltrommel muss die

Anschlussleitung ganz abgerollt sein, sonst kann

durch elektrischen

Widerstand Leistungsverlust und Überhitzung entstehen.

Fuhren Sie die

Anschlussleitung beim Mähen hinter sich.

Anschlussleitungen konnen versehentlich beim Mähen abgeschritten werden und Bergen deshalb ein hohes Unfallrisiko. Daher nur so mären, dass die Anschlussleitung immer sightbar in der bereits gemähten Rasenfläche liegt.

Mähen an Hanglagen

Aus Sicherheitsgründen soll der Rasenmacher nur bis zu einer Hangneigung von 25^ eingesetzt werden. 25^ (46,6%) Hangneigung entsprechen einem vertikalien Anstieg von 46,6 cm bei 100 cm horizontaler Strecke.

Richtige Belastung des Motors

Den Rasenmacher nicht in hohem Gras bzw. nicht in niedrigster Schnittthöhe einschalten.

Der Rasenmacherarf nur so starkbeanspruchtwerden, dass die Motordrehzahltherei nicht wesentlich absinkt. Beiabsinkender Drehzahl höhere Schnitthohen-Einstellung wahlen und/oder die Vorschubgeschwindigkeit reduzieren.

Thermischer Motor-Überlastschutz

Tritt beim Arbeiten eine Überlastung des Motors auf, schaltet der eingebaute thermische Überlastschutz den Motor selbständig ab.

Ursachen für eine Überlastung:

• mahren von zu hohem Gras oder bei zu tief eingestellter Schnitthöhe
• zu hohe Vorschubgeschwindigkeit
• nicht geeignete oder zu lange Anschlußleitung (Spannungsabfall) (siehe Kapitel „Gerä elektrisch anschließen")
• unzureichende Reinigung der Kühluftführung (Ansaugschlitze)

Wiederinbetriebnahme:

Nach einer Abkuhlzeit von ca. 10 min. (abhängig von der Umgebungstemperatur) das Gerät wieder normal in Betriebnehmen (siehe Kapitel „In Betriebnehmen“)

Wenn das Mahmesser blockiert

Sofort Motor abstellen und Netzsteckerziehen. Danach die Ursache der Störung beseitigen.

ACHTUNG

• Überprüfen Sie vollständig das Gelände, auf dem das Gerät eingesetzt wird, und entfern den Sie alle Steine, Stöcke, Drahte, Knochen und sonstige Fremdkörper
• Starten Sie den Motor nach Anweisung.
• Seien Sie besonderss vorsichtig, wenn Sie den Maher umkehren oder ihn zu sich heranziehen.
• Verletzungsgefahr!
  Führten Sie niemals Höhe oder Fuß an oder unter sich drehende Teile.
• Wahrend des Mahens sind immer festes Schuhwerk und lange Hosen zu tragen. Mahen Sie nicht barfübig oder in Sandalen.
• Mahren Sie nicht während Personen, insbesondere Kinder, oder Tiere in der Nähe sind.

Gerät elektrisch anschlieben

Netzspannung und Betriebsspannung müssen übereinstimmen (siehe Typenschild).

Die Spannung im Leitungsnetz muss mit der angegebenen Nennspannung des Gerätes übereinstimmen. Die Netzanschlussleitung muss ausreichend abgesichert sein (siehe Kapitel „Technische Daten").

Als Anschlussleitungen
dürfen nur Leitungen
verwendet werden, die nicht leichter sind als Gummi-schlauchleitungen H07 RN-F DIN/VDE 0282 und einen Mindestquerschnitt von 3 × 1,5 ~mm^2 bis zu 25 ~m bzw. 3 × 2,5 ~mm^2 bis 50 ~m aufweisen.

Die Kupplungen der Anschlusskabel müssen aus Gummi oder gummüberzogen sein und der Norm DIN/VDE 0620 entsprechen.

Dieses Gerät ist für den Betrieb an einem Stromversorgungsznetz mit einer Systemimpedanz Z_max am Übergabepunkt (Hausanschluss) von maximal 0,47 Ohm (bei 50Hz) vorgesehen.

Der Anwender hat
sicherzustellen, dass das
Gerät nur an einem
Stromversorgungsnetz
betrieben wird, das diese
Anforderungen erfüllt. Wenn
nötig, kann die
Systemimpedanz beim
lokalen
Energieversorgungsunter
nehmen erfragt werden.

Zugentlasting

Während der Arbeit verhindert die Zugentlastung ein ungewoltes Abziehen der Anschlussleitung und dadurch eine mögliche Beschädigung des Netzanschlusses am Gerät. Daher muss das Anschlusskabel durch die Zugentlastung geführt werden. Mit dem 10= Anschlusskabel eine Schlaufe bilden und durch die 11= Öffnung führen. Die Schlaufe über den 12= Haken stulpen und festziehen.

Rasenmacherinschalten

HINWEIS

Den Motor nicht in hohem Gras bzw. in tiefster Schnitthöhe starten, da dies ein erschwertes Starten bedeutet.

Schritt 1:

S= Startknopf drucken und halten.

Schnitt 2:

R= Hebel Motorstopp zum Lenker drücken und halten.

Startknopf kann nach Betätigten des Hebels Motorstopp wieder losgelassen werden.

Rasenmacherusschalten

R= Hebel Motorstopp loslassen.

Motor und Mahmesserkommeninnerhalbkurzer Auslaufzeit zumStillstand.

ACHTUNG

Verletzungsgefahr!

Bei Verlassen des Rasenmachers immer den Netzsteckerziehen!

Fahrnantrieb einschalten ME 545 V

HINWEIS

Der Fahrnantrieb Funktioniert nur bei laufendem Motor.

Der Hebel Vario-Antrieb (U) dar bei stillstehendem Motor nicht betatigt werden, da dies zu einer Beschädigung des Antriebsmechanismus führen kann (Hebel ist blockiert).

Schnitt 1:

T= Hebel Fahrnantrieb zum Lenkerziehen und halten. Der Antrieb des Gerätes setzen ein.

Schritt 2:

Zum stufenlosen

Erhöhen der Geschwindigkeit den

U= Hebel Vario-Antrieb nach hintenziehen; zum Verringern der Geschwindigkeit den Hebel nach vorne drucken.

Antriebsgeschwindigkeit:

Stufenlos von 2,4 km/h bis

4,0 km/h

HINWEIS

Die Geschwindigkeit des Vario-Antriebs kann während der Fahrt, ohne den Fahrnantrieb auszuschalten, beliebig geregelt werden.

Fahrnantrieb

ausschalten

15

Zum Ausschalten des

Fahrnantriebes den

T=

Hebel Farantrieb

loslassen.

Füllstandsanzeige

16

Der Grasfangkorb ist mit einer

N= Füllstandsanzeige am

Fangkorboberteil

ausgestattet.

Der Luftstrom, der durch die Rotation des Mahmessers entsteht und für die Befüllung des GrASFANKORBS sorgt, besteht die Fülstandsanzeige an:

Der Grasfangkorb wird mit Schnittgut befindlt.

Füllt sich der Grasfangkorb mit Gras verringert sich dieser Luftstrom und die Füllstandsanzeige sekkt sich:

Der Grasfangkorb ist voll und muss entleert werden (siehe Kapitel „Grasfangkorb entleeren").

Grasfangkorb

entleeren

ACHTUNG

Verletzungsgefahr!

Vor dem Entleeren des Grasfangkorbes muss unbedingt der Motor ausgeschaltet werden.

HINWEIS

Ein vollständig gefüllter Grasfangkorb kann bis 16 kg wiegen.

• Grasfangkorb vom Gerät aushängen (siehe Kapitel „Grasfangkorb ein- und aushängen").

Den Grasfangkorb an der

13= Verschlusslasche öffnen und das

5= Grasfangkorboberteil nach oben aufklappen.

18

Den gefüllten

K= Grasfangkorb nach hinten umklappen.

Durch den

14= Haltegriff (Grasfangkorb-oberteil) und den
15= Haltegriff (Grasfangkorb-unterteil) kann der Grasfangkorb gut festgehalten und bequem entleert werden.

Wartung

ACHTUNG

Verletzungsgefahr!

Um ein unbeab-

sichtiges Starten des Motors zu verhindern, vor allen Wartungs- und Reinigungsrarbeiten und vor Arbeiten am Mahmesser unbedingt das Netzkabel abziehen.

Verletzungsgefahr! Nur mit Hand-schuhen arbeiten.

Berühren Sie das Mahmesser nie, ehe es nicht stillteht.

Sollten Ihnen notwendige Kenntnisse oder Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler. VIKING empfeihlt Wartungsarbeiten und Reparaturen nur beim VIKING Fachhändler durchführren zu halten.

VIKING empfeihlt VIKING Original-Ersatzteile zu verwenden.

Gerat reinigen

17

Wartungsinterval: Nach jedem Einsatz

Gerät nach jedem Einsatz gründlich reinigen. Eine pflegliche Behandlung schützt das Gerät vor Schäden und verlangert die Nutzungsdauer.

Die Kühlluftführung (Ansaugschlitz) zwischen Motorhaube und Gehäuseunterteil von Verschmutzungen reinigen um ausreichende Motorkuhlung zu gewährleisten.

Das Mähmesser reinigen.
Mäherunterseite mit Bürste und Wasser saubern.
Angesetzte Grasrückstände im Gehäuse und im Auswurfschacht vorab mit einem Holzstab losen.

Niemals Strahlwasser auf Motorteile, Dichtungen, Lagerstellen und elektrische Bauteile wie Schalter richten. Teure Reparaturen waren hier die Folge.

Benutzen Sie keine
aggressiven Reinigungsmittel.
Solche Reiniger konnen
Kunststoffe und Metalle
beschädigen, was den
sicheren Betrieb Ihres
VIKING-Geräts
beeinträchtigen kann.

Sollten Sie Verschmutzungen nicht mit Wasser, mit einer Bürste oder mit einem Tuch entfernen können, empfehtt VIKING die Verwendung eines Spezialreinigers (z.B. STIHL Spezialreiniger).

ACHTUNG

Verletzungsgefahr!

Vor dem Hochkippen den Mather auf einen festen, waagrechten und ebenen Untergrund stellen und die hochste Schnittstufe (Stufe 7) einstellen, da der Mather sonst wieder nach vorne kippen besteht.

HINWEIS

Bei Reinigungs- und Wartungsarbeiten Maher an der Vorderseite hochkippen. Vor dem Hochkippen den Grasfangkorb aushängen, den Lenkeroberteil umklappen (siehe Kapitel „Lenker montieren") und die Auswurfklappe anheiten.

Elektromotor, Rader und Getriebe

Der Elektromotor ist wartungsfrei.

Die Kugellager der Räder sind wartungsfrei.

Das Vario-Getriebe (ME 545 V) ist wartungsfrei.

Lenkeroberteil

Wartungsinterval: Vor jedem Einsatz

Der Lenkeroberteil ist mit einer Isolierschicht überzogen. Falls diese beschädigt werden sollente, muss der Lenkeroberteil ausgetauscht werden.

Verletzungsgefahr durch elektrischen Schlag!

Mahmesser warten

19

ACHTUNG

Verletzungsgefahr!

Sollten Ihnen notwendige Kenntnisse oder Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhändler (VIKING empfeihlt den VIKING Fachhändler). VIKING empfeihlt VIKING Original-Ersatzteile zu verwenden.

Wartungsinterval:

Vor jedem Einsatz

Rasenmacher in

Reinigungsposition

hochkippen.

• Mähmesser reinigen und auf Beschädigungen (Kerben oder Risse) und Verschleiß kontrollieren und gegebenenfalls tauschen.

Verschleibgrenzen:

Die Messerstände muss an jeder Stelle zumindest 2 mm betragen. (Überprüfung mittels Messsschieber).

Die Schneiden dürfen beim Scharfen maximal um 5 mm zurückgeschliffen werden. Zur Überprüfung ein

22= Lineal an die vordere Messerkante anlagen und den Verschleib kontrollieren.

ACHTUNG

Ist am Rasenmäher nicht das mitgelieferte Messer montiert, sondern z.B. das als Sonderzubehör erhältliche Mulchmesser, gelten dementsprechend andere Verschleißgrenzen.

ACHTUNG

Verletzungsgefahr!

Ein verschlissenes Messer
kann abbrechen und
schwere Verletzungen
verursachen. Die
Anweisungen zur
Messerwartung sind deshalb
jedenfalls einzuhalten.

Messer werden je nach Einsatzort und Einsatzdauer unterschiedlich stark abgenutzt. Wenn Sie das Gerät auf sandigem Untergrund bzw.*häufig unter trockenen Bedingungen einsetzen, wird das Messer stärker beansprucht und verschleibt überdurchschnittlich Schnell.

Beim Tausch des Mahmessers immer auch Messerschraube (18) erneuern.

Mahmesser demontieren

Verletzungsgefahr! Nur mit Hand-schuhen arbeiten.

Zur Demontage einen

16= Holzklotz (ca. 60x60mm) zum Gegenhalten des
17= Mahmessers verwenden.
18= Messerschraube mit einem Schrauben-schlüssel SW 24 ausschauben.
17= Mähmesser abnehmen.

Mähmesser schärfen

Das Mähmesser muss unter Beachtung folgender Punktene nachgeschäft werden:

Mähmesser beim Schleifen kühlen, z. B. mit Wasser. Eine Blaufarbungarf nicht auftreten, da sonst die Schneidhaltigkeit vermindert wird.
- Messer gleichmäßig schärfen, um Vibrationen durch Unwucht zu vermeiden.

ACHTUNG

Verletzungsgefahr!

Messer vor dem Einbau auf Beschädigungen kontrollieren.

Das Messer muss erneuert werden, wenn Kerben oder Risse erkennbar sind, wenn die Schneiden mehr als 5 mm zurückgeschäft sind oder wenn das Messer an einer Stelle dürner als 2 mm ist (Verschleißgrenzen).

Der Schärfwinkel der Messerschneide beträgt 30^

Wuchtheit Miahmesser prufen

19= Schraubenzieher durch
20= Mittelbohrung des
17= Mähmessers führn und Mähmesser waagerecht ausrichten.

Wenn das Mahmesser richtig ausgewucht ist, bleibt es in der waagerechten Lage.

• Wenn sich das Mahmesser nach einer Seite neigt, diese Seite nachschleifen, bis das Gleichgewicht hergestellt ist.

Mähmesser montieren

21

Verletzungsgefahr! Nur mit Hand-schuhen arbeiten.

17= Mähmesser mit den hochgebogenen Flügeln nach oben montieren. Zur Montage einen
16= Holzklotz (ca. 60x60mm) zum Gegenhalten des Mahmessers verwenden.
18= Messerschraube mit einem Drehmoment von 10 - 15 Nm festziehen.

ACHTUNG

Verletzungsgefahr!

Das vorgeschriebene Anziehmoment der Messerschrauben von 10 - 15 Nm ist kein einzuhalten, da die sichere Befestigung des Schneidwerkzeuges davon abhängt.

Messerschraube (18)
zusätzlich mit Loctite 243
sichern.

Seilzugeinstellung Fahrnantrieb

Wartungsintervall: Nach Bedarf (Antrieb setzen bei gezogenem Hebelfahrnantrieb nicht ein)

Die Spannung des Seilzuges istwerkseitig richtig eingestellt. Es kann jedem vorkommen, dass der Seilzug nach längerer Nutzungsdauer nachgestellt werden muss.

Die Einstellung erfolgt mittels einer links am Lenkeroberteil befindlichen

21= Verstelltschraube.

Richtige Einstellung:

Den Antriebshebel betätigungen und den Rasenmacher gleichzeitig nach hintenziehen.

Ab ca. einem Drittel des Hebelweges müssen die Antriebsräder blockieren.

Durch Drehen der

21= Verstellschraube in Richtung "+" wird die Spannung des Seilzuges erhöht, Drehen in Richtung "- verringgert die Spannung.

ACHTUNG

Verletzungsgefahr!

Blockieren beim Zurückziehen die Antriebsräder bereits bei nicht betätigtem Antriebshebel ist der Seilzug falsch eingestellt und der Antrieb des Mahers permanent eingeschaltet. Der Maher kann sich dadurch bereits beim Starten ungewollt in Bewegung setzen und es kann zu Personen- oder Sachschäden kommt.

Die Einstellung muss wiederholt werden (evtI. einen Fachhändler aufsuchen, VIKING empfeihlt den VIKING Fachhändler).

Aufbewahrung (Winterpause)

Der Raum zur Aufbewährung soll trocken und staubarm sein. Außer dem soll der Maher außer Reichweite von Kindern aufbewahrt werden.

Eventuelle Störungen am Gerät sind grundsätzlich vor der Einlagerung zu beheben, damit sich theses stets in einem betriebssicheren Zustand befindet.

Bei längerer Stillegung des Mahers (Winterpause) die nachfolgenden Punkte beachten:

Alle auBeren Teile des Gerates sorgfaltig reinigen.
- Sümmtliche beweglichen Teile gut einölen bzw. einfetten.

Umweltschutz

Rasenschnitt gehört nicht in den Müll, sondern soll kompostiert werden. Verpackungen,

Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Die getrennte, umweltgerechte Entsorgung von Materialresten fordert die Wiederverwendbarkeit von Wertstoffen. Aus thisem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsmammlung zuzuführen.

Übliche Ersatzteile

Mahmesser

6340 702 0100

HINWEIS

Die Befestigungselemente des Mährmessers (z.B. Messerschraube, Sicherungsscheibe) müssen beim Messertausch bzw. bei der Messermontage ersetzt werden. Ersatzteile sind beim VKING Fachhändler erhältlich.

Verschleib minimieren und Schaden vermeiden

Wichtige Hinweise zur Wartung und Pflege, hier für die Produktgruppe

Rasenmäher Elektro

Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermögem Verschleib an Ihrem VKING-Gerät:

1. Verschleiße

Manche Teile des VIKING-Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleib und müssen je nach Art und Dauer der Nutzungrechtzeitig ersetzt werden.

Dazu gehoren u.a.:

• Messer
• Fangkorb
• Scheuerleisten
• Keilriemen (ME 545 V)

2. Einhaltung der Vorgaben dieser Gebrauchsanleitung

Benutzung, Wartung und Lagerung des VIKING-Gerätes,müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben. Alle Schaden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.

Dies gilt insbesondere für:

• nicht ausreichend dimensionierte Zuleitung (Querschnitt)
• falscher elektrischer Anschluss (Spannung)
• nicht von VIKING freigegebene Veränderungen am Produkt
  Die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind.
• nicht bestimmungsgemäß Verwendung des Produktes
• Einsatz des Produktes bei Sport- oder Wettbewerbs-Veranstaltungen
• Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen

3. Wartungsarbeiten

Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführten werden können, ist damit ein Fachhandler zu beauftragen.

VIKING empfeihlt Wartungsarbeiten und Reparaturen nur beim VIKING Fachhändler durchführten zu{lassen.

VIKING Fachhändern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.

Werden diese Arbeiten versäumt, können Schäden auftreten, die der Benutzer zu verantworten hat.

Dazu zahlen unter anderem:

• Schäden am Antriebsmotor infolge unzureichender Reinigung der Kühlluftführung (Ansaugschitze)
• Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung
• Schäden am Gerät durch die Verwendung von qualitativ minderwertigen Ersatzteilen.
• Schäden infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung bzw. Schäden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhandlern durchgeführt wurden.

Fehlersuche

Störung	Mögliche Ursache	Abhilfe	Seite	Bild
- Motor lauft nicht an	- Keine Netzpannung - Anschlusskabel/ Stecker bzw. Steckerkupplung oder Schalter defekt - Startknopf nicht gedrück - Thermischer Motor-Überlastschutz hat ausgelöst - Mahergehäuse ist verstopft	- Absicherung überprüfen - Überprüfen, ggf. auswechseln	9 × 10 8, 9, × 11	11 16
- Häufig auslösende Netzsicherung	- nicht geeignete Anschlussleitung - Netzüberlastung - Gerät ist überlastet durch Mähen von zu hohem oder zu feuchtem Gras	- Geeignete Anschlussleitung verwenden	9 9 7, 9	7
- Starke Vibrationen während des Betriebes	- Die Messerschraube ist lose - Die Motorbefestigung ist lose - Das Messer ist durch falsches Nachschleifen oder Bruch unwucht	- Messerschraube anziehen - Schrauben Motorbefestigung anziehen - Messer nachschleifen (wuchten) oder ersetzen	12, × × 12, ×	19 18, 19
- Kein Antrieb beim Ziehen des Heibel Fahrnantrieb (bei ME 545 V)	- Seilzug Fahrnantrieb falsch eingestellt - Keilriemen verschlussen - Seilzug Fahrnantrieb defekt (z.B. geknick) - Getriebe ist defekt	- Seilzug Fahrnantrieb nachstellen - Keilriemen ersetzen - Seilzug Fahrnantrieb ersetzen - Getriebe ersetzen	13 × × ×	20
- Geschwindigkeitsregelung Vario-Antrieb funktioniert nicht (bei ME 545 V)	- Hebeln in falsche Richtung bewegt-Seilzug Vario-Antrieb ausgesprungen oder defekt	- Hebeln in richtige Richtung bewegen-Seilzug Vario-Antrieb einhängen oder ersetzen	10×	13
- Unsauberer Schnitt, Rasen wird gelb	- Mähmesser ist abgestumpft oder verschlissen- Die Vorschubgeschwindigkeit ist im Verhältnis zur Schnittthöhe zu groß	- Mähmesser nachschleifen oder ersetzen-Vorschubgeschwindigkeit verringen und/oder rechtige Schnittthöhe wahren	12,×7	197
- Erschwertes Starten oder die Motorleistung{lösst nach	- Mieten von zu hohem oder zu feuchtem Gras-Mahergehäuse ist verstopft	- Die Schnittthöhe und die Mähgeschwindigkeit den Mühbedingungen anpassen-Mahergehäuse reinigen (zum Reinigen Netzsteckerziehen)	711	716
- Auswurfkanal verstoptf	- Mähmesser ist verschlissen-Mieten von zu hohem oder zu feuchtem Gras	- Mähmesser ersetzen- Die Schnittthöhe und die Mähgeschwindigkeit den Mühbedingungen anpassen	12,×7	197

	Einheit	ME 545.1 ME 545.0 C	ME 545.0 V
Serienidentifizierung		6340	6340
Motor, Bauart		Elektromotor	Elektromotor
Hersteller		ATB	ATB
Typ		BSRBF 0,75/2-C74	BSRBF 0,75/2-C74
Spannung	Volt [V~]	230	230
Aufnahmieleistung	Watt [W]	1600	1600
Absicherung	Ampere [A]	10	10
Frequenz	Hertz [Hz]	50	50
Schutzklasse		II	II
Schutzart		IPX 4	IPX 4
Schneidvorrichtung		Messerbalken	Messerbalken
Schnittbreite	cm	43	43
Drehzahl der Schneidvorrichtung	U/min	2800	2800
Antrieb Messerbalken		permanent	permanent
Gemäß Richtlinie 2000/14/EC:
Garantierter Schalleistungspegel LwAd	dB(A)	94	94
Gemäß Richtlinie 2006/42/EC:
Schalldruckpegel am Arbeitsplatz LpA	dB(A)	78	78
Unsicherheit KpA	dB(A)	1	1
Angegebener Schwingungskennwert nach EN 12096:
Gemessener Wert ahw	m/sec²	5,20	5,20
Unsicherheit Khw	m/sec²	2,08	2,08
Messung gemäß EN 20 643
Anziehmoment Messerschraube	Nm	10 - 15	10 - 15
Radantrieb Hinterrad		-	Vario
Rad-Ø vorne	mm	180	180
Rad-ØAPH	mm	200	200
Schnitthöhe	mm	25 - 80	25 - 80
Grasfangbox	l	60	60
L/B/H	cm	147x48x102	147x48x102
Gewicht	kg	26 / 30	32

Schaltplan

23

22 Netzanschluss
23 Ein- und Ausschalter
24 Motor
25 Kondensator
26 blau
27 braun
28 schwarz

CE-Konformitäserklarung des Herstellers

Wir,

VIKING GmbH

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

erklaren, dass die Maschine

Rasenmacher, handgefuhrt und netzbetrieben

Fabrikmarke: VIKING

Typ: ME 545.1

ME 545.0 C

ME 545.0 V

Serien- identifizierung: 6340

Symbol-Beschreibung (2)

Motor starten

Motor abstellen

ME 545V Fahrnantriebe einschalten

mit folgenden EG-Richtlinien übereinstimmt:

2000/14/EC, 2002/95/EC,

Das Erzeugnis ist in

Ubereinstimmung mit

folgenden Normen entwickelt

worden:

EN 60335-1,

EN 60335-2-77

Angewandtes

Konformitätsbewertungsverfahren:

Anhang VIII (2000/14/EC)

Name und Anschrift der beteiligten benannten Stelle:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

D-90431 Nurnberg

Zusammenstellung und

Aufbewährung der

Technischen Unterlagen:

Johann Weiglhofer

VIKING GmbH

Gemessener

Schalleistungspegel:

92 dB(A)

Garantierter

Schalleistungspegel:

94 dB(A)

Das Baujahr und die

Serialnummer sind auf dem

Typenschild des Geräts

angegeben.

Langkampfen,

den 02.01.2013

VIKING GmbH

Weighlofer

Bereichsleiter Forschung und

Produktentwicklung

Transport

Nur mit Handschuhen arbeiten, um Verletzungen an

scharfkantigen und bereits Gerateteilen zu verhindern.

Vor dem Transport das Gerät ausschalten, Netzkabel abziehen und Messer zum Stillstand kommt.
- Das Gerät nur mit ausgekühtem Motor transportieren.
- Tragen Sie das Gerät nur zu zweiit.
- Benutzen Sie geeignete Verladehilfen (Laderampen, Hebevorrichtungen).
- Gerät auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) sichern.
- Beachen Sie beim Transport des Geräts regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betriftt.

Geben Sie diese

Gebrauchsanleitung Ihrrem

VIKING-Fachhändler, wenn Sie

an Ihrem VIKING-Produkt

Wartungsarbeiten durchfuhren
lassen.

Ihr VIKING-Fachhandler bestätig

im Kapitel „Service-Plan“ die

ordnungsgemäß Durchführung

der vorgeschriebenen

Servicearbeiten.

Modell: ME

Serialnummer:

Übergabe

Datum:

Stempel des VIKING-Fachhandlers

Nächster Service

Datum:

Datum:

Stempel des VIKING-Fachhändlers

Nächster Service

Datum:

Datum:

Stempel des VIKING-Fachhändlers

Nächster Service

Datum:

Datum:

Stempel des VIKING-Fachhandlers

Nächster Service

Datum:

Datum:

Stempel des VIKING-Fachhändlers

Nächster Service

Datum:

Datum:

Stempel des VIKING-Fachhändlers

Nächster Service

Datum:

Datum:

Stempel des VIKING-Fachhandlers

Nächster Service

Datum:

Dear Customer,

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Hans Peter Stihl-StraBe 5
6336 Langkampfen/Kufstein
(Autriche)

déclarons que les

Tillystraße 2 D-90431 Nürnberg

Langkampfen, le 02.01.2013

VIKING GmbH

Technische gegevens 17

Elektrisch schema 19

De beschreiben bedieningsstappen können verschillende markeringen haben.

Kabelbreukbescherming rechts monteren:

AANWIJZING

Hiertoe behoren o.a.:

• mes
• opvangbox
• stootstrippen
  V-riem (ME 545 V)

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

verklaren, dat de

Grasmaier, handgestuurd en

met netvoeding

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

dichiara che il

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

declar que a maquina

Symbolforklaringer 6,19

Produktkomponente 6

Kobleinn fremdriften 10

Koble ut fremdriften 11

Niväindikator 11

Fremdriftshastigkeit:

Hans Peter Stihl-Straße 5

A-6336 Langkampfen/Kufstein

bekrefter at maskinen

Gressklipper, elektrisk drevet

Merke: VIKING

Type: ME 545.1

ME 545.0 C

ME 545.0 V

serie-identifisering: 6340

Symbolforklaring (2)

Starte motoren

Slå av motoren

ME 545V

Styrhandtags overdel 7

Styrhandtags overdel 12

Montera styrhandtag:

Hans Peter Stihl-Straße 5

A-6336 Langkampfen / Kufstein

Langkampfen, den 02.01.2013

VIKING GmbH

Weighlofer

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Symbolforklaring 6,19

Leveringsomfang 6

Gor maskinenclar 6

Styrehandtagets overste del 7

Montér kabelforgen: 7

Styrehandtagets overste del 12

Styrehandtagets overste del

T= fremdriftshändtaget.

Niveaumäler

Styrehandtagets overste del

Korrekt indstilling:

Herunder horer bl.a.:

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Hans Peter Stihl-Straße 5
A-6336 Langkampfen /
Kufstein

olarak, asagida adigecen makinenin

Hans Peter Stihl-Straße 5.

A-6336 Langkampfen /

Kufstein

Hans Peter Stihl-Straße 5

A-6336 Langkampfen /

Kufstein

Hans Peter Stihl-Straße 5
A - 6336 Langkampfen/
Kufstein,

TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nürnberg

Techniniq dokumentu surinkimas ir saugojimas:

Johann Weiglhofer
VIKING GmbH

Ismatuotas garso galios lygis: 92 dB(A)

η VIKING GmbH
Hans Peter Stihl-Strasse 5
A-6336 Langkampfen /
Kufstein

TIOIOTIOIOU6To mXavma

XLOOKOTIKO, XEIPOKIVNTO KAI ηλEKTPIKO

Etaipéia
kataokεuç: VIKING
Túnc: ME 545.1
ME 545.0 C
ME 545.0 V
