MANUALE UTENTE ME 545 V VIKING

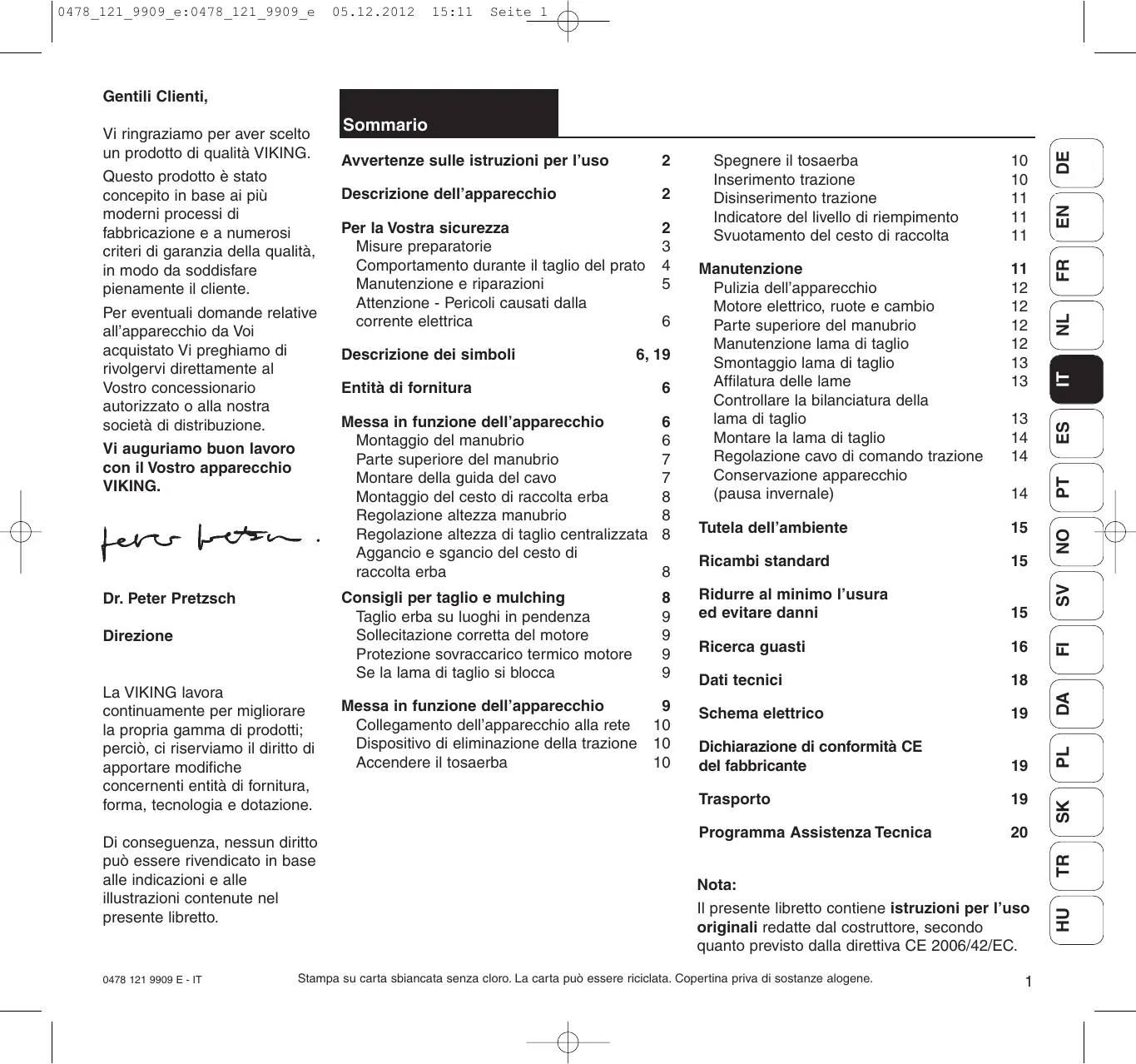

15:11 Seite 1 Gentili Clienti, La VIKING lavora continuamente per migliorare la propria gamma di prodotti; perciò, ci riserviamo il diritto di apportare modifiche concernenti entità di fornitura, forma, tecnologia e dotazione. Di conseguenza, nessun diritto può essere rivendicato in base alle indicazioni e alle illustrazioni contenute nel presente libretto. 0478 121 9909 E - IT

Messa in funzione dell’apparecchio Montaggio del manubrio Parte superiore del manubrio Montare della guida del cavo Montaggio del cesto di raccolta erba Regolazione altezza manubrio Regolazione altezza di taglio centralizzata Aggancio e sgancio del cesto di raccolta erba

Consigli per taglio e mulching Taglio erba su luoghi in pendenza Sollecitazione corretta del motore Protezione sovraccarico termico motore Se la lama di taglio si blocca

Messa in funzione dell’apparecchio Collegamento dell’apparecchio alla rete Dispositivo di eliminazione della trazione Accendere il tosaerba

Dichiarazione di conformità CE del fabbricante

Programma Assistenza Tecnica

Descrizione dei simboli

Manutenzione Pulizia dell’apparecchio Motore elettrico, ruote e cambio Parte superiore del manubrio Manutenzione lama di taglio Smontaggio lama di taglio Affilatura delle lame Controllare la bilanciatura della lama di taglio Montare la lama di taglio Regolazione cavo di comando trazione Conservazione apparecchio (pausa invernale)

Per la Vostra sicurezza Misure preparatorie Comportamento durante il taglio del prato Manutenzione e riparazioni Attenzione - Pericoli causati dalla corrente elettrica

Dr. Peter Pretzsch Descrizione dell’apparecchio Spegnere il tosaerba Inserimento trazione Disinserimento trazione Indicatore del livello di riempimento Svuotamento del cesto di raccolta

Vi auguriamo buon lavoro con il Vostro apparecchio VIKING.

Per eventuali domande relative all’apparecchio da Voi acquistato Vi preghiamo di rivolgervi direttamente al Vostro concessionario autorizzato o alla nostra società di distribuzione. Avvertenze sulle istruzioni per l’uso

Questo prodotto è stato concepito in base ai più moderni processi di fabbricazione e a numerosi criteri di garanzia della qualità, in modo da soddisfare pienamente il cliente. Sommario Nota: Il presente libretto contiene istruzioni per l’uso originali redatte dal costruttore, secondo quanto previsto dalla direttiva CE 2006/42/EC. Stampa su carta sbiancata senza cloro. La carta può essere riciclata. Copertina priva di sostanze alogene.

Vi ringraziamo per aver scelto un prodotto di qualità VIKING. 0478_121_9909_e:0478_121_9909_e

15:11 Seite 2 Avvertenze sulle istruzioni per l’uso Spiegazione dei simboli

Questo simbolo serve ad attribuire il testo delle istruzioni per l’uso alla corrispondente illustrazione sulle pagine con le figure. Le figure si trovano nelle prime pagine delle istruzioni per l’uso Contrassegni dei paragrafi del testo Le fasi operative descritte possono avere diversi contrassegni. Fase operativa senza riferimento diretto ad un’illustrazione. Esempio:

• Affilare le lame in modo uniforme per evitare vibrazioni dovute a squilibrio. Fase operativa con riferimento diretto alla relativa illustrazione che si trova nelle pagine con le figure (all’inizio delle istruzioni per l’uso), con corrispondente riferimento al numero di posizione nella figura. Descrizione dell’apparecchio Elenchi generici senza illustrazioni. Per la Vostra sicurezza

Esempio: - uso del prodotto durante gare sportive o competizioni Oltre alla descrizione delle varie fasi operative, queste istruzioni per l’uso possono contenere anche paragrafi con ulteriori informazioni. Questi paragrafi sono contrassegnati da uno dei simboli qui di seguito descritti, in modo da poterli evidenziare anche nelle istruzioni per l’uso: Avviso di pericolo di infortuni e lesioni nonché di gravi danni materiali. Informazioni per un miglior utilizzo del tosaerba e per evitare comandi errati che potrebbero comportare danni all’apparecchio o ai singoli componenti. Direzione dello sguardo durante l’utilizzo “a sinistra” e “a destra” nelle istruzioni per l’uso: L’utente si trova dietro all’apparecchio (posizione di lavoro) e guarda in avanti nel senso di marcia.

Parte superiore del manubrio con componenti regolabili

Impugnatura per il trasporto

Parte superiore della scocca

Indicatore altezza di taglio

Regolazione altezza di taglio centralizzata

Manopola regolazione altezza manubrio

Protezione antipiegatura cavo

Sportello di espulsione

Indicatore del livello di riempimento Durante il lavoro con il tosaerba osservare attentamente queste norme di prevenzione infortuni. Leggere attentamente e per intero le istruzioni per l’uso, prima di mettere in funzione l’apparecchio per la prima volta e conservarle con cura. Individuare tutti i componenti di regolazione e familiarizzarsi con l’uso dell’apparecchio. Non consentire mai l’uso del tosaerba a bambini o ad altre persone che non conoscono le istruzioni per l’uso. L’uso del tosaerba è vietato ai minori di 16 anni. Le normative locali possono determinare l’età minima dell’utente. Non tagliare mai l’erba se nelle vicinanze vi sono persone, soprattutto bambini o animali. Tener presente che l’utente o chi maneggia l’apparecchio, è responsabile per eventuali incidenti ad altre persone o alla loro proprietà. Esempio:

Controllare sempre tutto il terreno su cui verrà impiegato l’apparecchio e rimuovere pietre, bastoni, fili metallici, ossi o altri corpi estranei che potrebbero essere aspirati ed espulsi dall’apparecchio.

Non utilizzare mai il tosaerba se i dispositivi di protezione o le griglie di protezione sono danneggiati, se il freno del motore non funziona oppure se i dispositivi di protezione non sono montati, per es. senza sportello di espulsione o dispositivo di raccolta erba.

Per ragioni di sicurezza utilizzare sempre un cesto di raccolta erba in perfetto stato. Prima dell’uso eseguire sempre un controllo visivo per verificare se l’attrezzo di taglio, le viti di fissaggio e l’unità di taglio completa sono in uno stato perfetto.

- Durante il taglio portare sempre calzature robuste e pantaloni lunghi. Non tagliare l’erba a piedi nudi o con sandali.

A causa dei pericoli che potrebbe correre l’utente non è consentito utilizzare il tosaerba per esempio (elenco non completo): per tagliare i bordi di cespugli, siepi e arbusti, per tagliare piante rampicanti, per la cura di piante su tetti, terrazze e portafiori su balconi, per pulire passaggi (aspirazione – soffiatura – sgombero di neve), Misure preparatorie

Attenzione! Il tosaerba è destinato esclusivamente al taglio del prato. Non è consentito l’uso per altre funzioni perché potrebbe essere pericoloso o causare danni all’apparecchio. Pericolo di incidenti! Per la sicurezza elettrica sono particolarmente importanti: cavi, spine, interruttori di accensione/ spegnimento e cavo di allacciamento. Non utilizzare cavi danneggiati, raccordi, spine o cavi di collegamento non conformi alle indicazioni del costruttore, per evitare di esporsi al pericolo di scosse elettriche. Per questo motivo controllare regolarmente che il cavo non sia danneggiato o presenti segni d’usura (screpolature).

Prima di usare l’apparecchio per la prima volta è necessario farsene spiegare l’utilizzo dal rivenditore o da un altro tecnico specializzato in materia. Attenzione! Pericolo di scosse elettriche! per triturare e sminuzzare parti di alberi e di siepi, per spianare elevazioni del terreno come per es. mucchi di terra sollevati da talpe, per trasportare l’erba tagliata, salvo nel cesto di raccolta erba.

Non usare il tosaerba dopo aver consumato bevande alcoliche, farmaci che riducono la prontezza di riflessi o droghe.

I bambini dovrebbero essere sorvegliati per garantire che non giochino con l’apparecchio. Seite 3

Questo apparecchio non è destinato all’uso da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o intellettive oppure prive dell’esperienza e/o di conoscenze adeguate, salvo che non vengano assistite da una persona incaricata della loro sicurezza o ricevano da tale persona le istruzioni necessarie per utilizzare l’apparecchio. 15:11

I dispositivi di innesto montati sull’apparecchio non vanno staccati o altrimenti disattivati, per es. bloccando una leva del cambio sulla stegola.

Affidare (o prestare) l’apparecchio soltanto a persone che conoscono e sanno maneggiare questo modello. Consegnare loro sempre le istruzioni per l’uso.

Osservare le prescrizioni locali relative al periodo di funzionamento degli apparecchi da giardino a motore.

Comportamento durante il taglio del prato - Tenere lontano le persone estranee dalla zona di pericolo.

Prima dell’avviamento collocare l’apparecchio su di una superficie piana. Durante la messa in funzione del motore non ribaltare l’apparecchio.

Accendere il motore secondo le indicazioni e solo quando i piedi si trovano ad una sicura distanza dagli attrezzi da taglio.

15:11 Seite 4 Non tagliare mai l’erba bagnata e non usare mai il tosaerba quando piove. L’erba bagnata fa aumentare il pericolo di infortuni (Pericolo di scivolare.).

25° di inclinazione del pendio corrispondono a una pendenza di 46,6 cm su 100 cm di superficie orizzontale. Tagliare l’erba solo alla luce del giorno o con buona illuminazione. Condurre l’apparecchio solo a passo d’uomo. Se si conduce l’apparecchio ad andatura veloce aumenta il pericolo di lesioni, nel caso in cui si dovesse inciampare o scivolare, ecc. Accertarsi che vi sia sempre una buona tenuta sui pendii. Evitare di tagliare l’erba su pendii troppo ripidi per non correre il rischio di perdere il controllo dell’apparecchio.

Su pendii tagliare l’erba sempre di traverso, mai in salita o in discesa, per evitare il rischio di essere travolti dal tosaerba in moto, nel caso in cui se ne perdesse il controllo.

Quando si cambia il senso di marcia su di un pendio prestare particolare attenzione, onde evitare di perdere il controllo sul tosaerba. Per ragioni di sicurezza non usare l’apparecchio su pendii con una pendenza superiore a 25° (46,6 %). Pericolo di lesioni! - Non aprire mai lo sportello di espulsione, né svuotare mai il cesto di raccolta erba quando la lama di taglio è in funzione. La lama in movimento può causare lesioni.

Evitare ripetute operazioni di avviamento in breve tempo e soprattutto di “giocare” con l’interruttore. Pericolo di surriscaldamento del motore.

Per le fluttuazioni di tensione generate dall’apparecchio, durante l’aumento della velocità, possono verificarsi disturbi ad altri dispositivi collegati allo stesso circuito elettrico, se le condizioni di rete sono sfavorevoli. In tal caso è necessario prendere misure adeguate (per es. collegamento ad un altro circuito elettrico diverso da quello a cui è collegato il dispositivo, funzionamento dell’apparecchio su un circuito elettrico con impedenza minore).

Non attaccare mai oggetti al manubrio (p.e. indumenti di lavoro). I cavi di prolunga non devono essere avvolti intorno al manubrio. 46,6 0478_121_9909_e:0478_121_9909_e max. 25°

Attenzione! Usare particolare accortezza durante le manovre di retromarcia e quando si tira il tosaerba. Pericolo di inciampare!

Fare molta attenzione quando si gira il tosaerba o lo si tira a sé.

Spegnere il motore quando si deve inclinare il tosaerba, durante il trasporto su altre superfici che non siano erbose e quando si trasporta il tosaerba da un punto all’altro della superficie da tagliare. 0478 121 9909 E - IT - Quando l’attrezzo di taglio ha colpito un corpo estraneo. L’attrezzo da taglio va controllato per verificare che non sia danneggiato; - Tener conto del fatto che l’attrezzo di taglio continuerà a funzionare e che si arresterà completamente solo dopo alcuni secondi. Manutenzione e riparazioni Prima di effettuare qualsiasi lavoro sull’apparecchio, di ogni pausa d’utilizzo, della pulizia del tosaerba o prima di controllare se il cavo di collegamento è attorcigliato o danneggiato, spegnere sempre l’apparecchio e sfilare la spina dalla presa di corrente. Il tosaerba non può essere messo in funzione se l’albero motore è danneggiato o piegato. Pericolo di lesioni provocate da parti difettose!

Verificare periodicamente che il dispositivo per la raccolta dell’erba non sia usurato o danneggiato e che sia funzionale.

Sostituire per motivi di sicurezza i particolari usurati o danneggiati.

Sostituire sempre indicazioni ed avvertenze di pericolo, applicate sull’apparecchio e diventate illeggibili. Il rivenditore specializzato VIKING potrà fornirVi delle etichette autoadesive di ricambio.

Eseguire solo i lavori di manutenzione descritti in queste istruzioni per l’uso. 0478 121 9909 E - IT

Utilizzare solo utensili, accessori e pezzi di ricambio originali. In caso contrario potrebbero verificarsi incidenti con danni a persone o danni all’apparecchio. VIKING consiglia di utilizzare utensili, accessori e pezzi di ricambio originali VIKING le cui caratteristiche si adattano ottimamente all’apparecchio e alle esigenze dell’utente. I pezzi di ricambio originali VIKING sono riconoscibili dal numero di particolare VIKING, dalla scritta VIKING ed eventualmente dal contrassegno pezzo di ricambio VIKING. Su particolari piccoli può esserci solo il contrassegno.

Ai rivenditori specializzati VIKING vengono offerti corsi di formazione e ricevono informazioni tecniche aggiornate regolarmente.

Se l’attrezzo di taglio o il tosaerba urtassero contro un ostacolo o venissero a contatto con un corpo estraneo, spegnere il motore ed eseguire un controllo accurato dell’apparecchio.

- prima di sollevare o trasportare l’apparecchio; - prima del trasporto. Mantenere ben serrati tutti i dadi, i perni e le viti in modo da garantire un funzionamento sicuro dell’apparecchio.

- quando si smette di lavorare e/o si lascia incustodito l’apparecchio; VIKING raccomanda di far eseguire lavori di manutenzione e riparazione solo da un rivenditore specializzato VIKING.

- Prima di disinnestare i bloccaggi o di eliminare gli intasamenti nel canale di espulsione; - nel caso in cui il tosaerba cominciasse a vibrare esageratamente. È necessario eseguire un controllo accurato dell’attrezzo di taglio; Fare eseguire gli altri interventi da un rivenditore specializzato.

Spegnere il motore e staccare la spina dalla presa di corrente: - prima di controllare il tosaerba, di pulirlo o di eseguire dei lavori sull’apparecchio;

Non sollevare né trascinare mai un tosaerba se il motore è in funzione o l’apparecchio è collegato alla rete. Seite 5

- Attenzione! Non avvicinare mai mani e piedi sopra o sotto le parti in movimento. Non toccare mai la lama in movimento. Mantenere sempre una certa distanza dall’apertura di espulsione. Mantenere sempre la distanza di sicurezza determinata dalle stegole di guida. Pericolo di lesioni!

15:12 Seite 6 Descrizione dei simboli (1) Attenzione - Pericoli causati dalla corrente elettrica Attenzione! Prima della messa in funzione leggere le istruzioni per l’uso. Messa in funzione dell’apparecchio Entità di fornitura AVVERTENZA

Durante il taglio tenere il cavo lontano dalla lama.

Usare esclusivamente una prolunga con isolamento contro l’umidità per la zona esterna (vedere il punto: Messa in funzione). Pericolo di lesioni! Tenere lontano le persone estranee dalla zona di pericolo.

Protezione antipiegatura cavo ME 545, ME 545 C 1 ME 545 V

- Anche se il propulsore è protetto contro gli spruzzi d’acqua non si deve lavorare con il tosaerba quando piove e nemmeno in ambiente bagnato. Non lasciare l’apparecchio sotto la pioggia senza protezione. Pericolo di lesioni! Fare attenzione alla lama di taglio affilata. La lama di taglio continua a girare anche pochi secondi dopo lo spegnimento (freno motore/lama). Prima di eseguire lavori sull’attrezzo di taglio, interventi di assistenza e pulizia, controllare se il cavo di collegamento è attorcigliato o danneggiato e subito dopo aver smesso di lavorare con l’apparecchio, spegnere il motore e sfilare la spina dalla presa di corrente.

Staccare il cavo di collegamento dalla spina e dalla boccola di presa senza tirare sui cavi di collegamento. Per il funzionamento del tosaerba all’aperto, la presa di corrente deve essere dotata di un salvavita (corrente di apertura max. 30 mA) oppure un interruttore di questo tipo deve essere interposto all’allacciamento. Un elettricista potrà fornire informazioni più dettagliate. Pos. Denominazione Pezzi

Per l’esecuzione di questi lavori posizionare l’apparecchio su di un fondo piano e stabile. Montaggio del manubrio

Montaggio del manubrio: Vite con testa a calotta piatta

Parte superiore del cesto di raccolta erba 1

Parte inferiore del cesto di raccolta erba

I giri a vuoto tra le filettature impediscono che le manopole si svitino automaticamente dalle viti (dispositivo antiperdita).

Istruzioni per l’uso

A= Collocare il manubrio su entrambe le parti inferiori del manubrio. 3= Inserire le viti a calotta piatta dall’interno all’esterno nei fori e serrarle 4= insieme alle manopole. Pericolo di scosse elettriche! Tenere lontano il cavo di collegamento dall’attrezzo da taglio. 0478 121 9909 E - IT Inserire tutti i cavi di comando e i cavi nella 2= protezione antipiegatura cavo. Infilare prima la protezione antipiegatura cavo 11= nel foro superiore della parte inferiore del manubrio. Quindi bloccare la protezione antipiegatura cavo 12= nell’asola in basso della parte inferiore del manubrio. Il montaggio della 2= protezione antipiegatura cavo destra è identico a quello della protezione a sinistra.

Chiusura del manubrio: ATTENZIONE Pericolo di lesioni! Arrestare l’apparecchio prima di ribaltarlo ed estrarre il cavo di collegamento alla rete; La parte superiore del manubrio non deve essere caricata (p.e. attaccando indumenti di lavoro al manubrio).

Avvitare la manopola fino a quando può essere spostata leggermente, quando non è in presa nella filettatura. Piegare la parte superiore del manubrio e appoggiarla sulla parte inferiore della scocca.

Leva di trazione ME 545 V

U= Leva trazione Vario ME 545 V V= Dispositivo di eliminazione della trazione cavo di collegamento

Durante la pulitura, il trasporto e la conservazione a magazzino ripiegare la parte superiore del manubrio risparmiando posto. S= Pulsante d’avviamento

Nel modello ME 545, sul lato destro del manubrio, non ci sono cavi di comando. Per tale motivo su questo tosaerba è montata solo la protezione antipiegatura cavo sinistra (2). R= Leva di arresto motore W= Collegamento alla rete Montare la guida del cavo

Montare la protezione antipiegatura cavo (2) solo come indicato in figura. I cavi di comando e i cavi devono essere stesi sotto il manubrio.

AVVERTENZA Svitando la manopola la parte superiore del manubrio potrebbe ripiegare verso il basso. Tenere pertanto con una mano la parte superiore del manubrio (A) nel punto più alto mentre si svita la manopola. Parte superiore del manubrio ME 545 C, ME 545 V:

Infilare la guida del cavo nella scanalatura sulla X= scocca e girarla verso la parte superiore del manubrio.

AVVERTENZA Eventualmente allentare la manopola (4) prima del montaggio. Pericolo di lesioni! Montaggio protezione antipiegatura cavo destra:

Seite 7 Accertarsi che il cavo resti nella guida.

Montaggio protezione antipiegatura cavo sinistra: 15:12 Con una leggera pressione far scattare in posizione la guida del cavo all’interno dei due fori previsti.

Fissare il cavo con una graffa sulla parte superiore del manubrio.

15:12 Seite 8 Indicazioni per il taglio Montaggio del cesto di raccolta erba

Collocare la parte superiore del cesto di raccolta erba sulla parte inferiore. Spingere i bulloni dall’interno attraverso le aperture previste. Fare scattare in posizione la parte superiore del cesto di raccolta erba esercitando una leggera pressione sulla parte inferiore del cesto stesso. Regolazione altezza manubrio

L’altezza di lavoro del manubrio può essere regolata nelle seguenti posizioni I (bassa), II (media) e III (alta): J= Allentare la manopola di regolazione altezza manubrio girandola in senso antiorario (ca. cinque giri). A= Afferrare la parte superiore del manubrio con entrambe le mani e portarlo nella giusta posizione muovendolo leggermente verso l’alto o il basso. AVVERTENZA Accertarsi che la posizione del manubrio a sinistra e a destra sia identica.

Regolazione altezza di taglio centralizzata

ATTENZIONE Pericolo di lesioni! Prima di regolare l’altezza di taglio bisogna spegnere il motore. Accertarsi che i piedi siano ad una certa distanza dall’attrezzo da taglio. Si possono impostare sette diverse altezze di taglio comprese tra 25 mm e 80 mm. livello 1 = altezza minima di taglio livello 7 = altezza massima di taglio. I= La leva per la regolazione centrale dell’altezza si trova sulla parte sinistra dell’apparecchio (vedere figura). Afferrare l’apparecchio alla Y= maniglia e tirare verso l’alto I= la leva di regolazione tenendola tirata fino a quanto scatta il meccanismo di innesto. Regolare l’altezza di taglio desiderata spostando verso l’alto o verso il basso l’apparecchio. L’altezza può essere letta sull’indicatore dell’altezza di taglio. Rilasciare nuovamente la leva di regolazione e far scattare in posizione l’altezza regolata. Aggancio e sgancio del cesto di raccolta erba

ATTENZIONE Pericolo di lesioni! Prima di agganciare e sganciare il cesto di raccolta erba è necessario spegnere il motore. Aggancio: M= Aprire e tenere aperto lo sportello di espulsione. Agganciare il cesto di raccolta erba con le 8= scanalature sul cesto raccolta erba 9= inserite nell’alloggiamento sull’apparecchio. M= Chiudere di nuovo a mano lo sportello di espulsione. Sgancio: M= Aprire e tenere aperto lo sportello di espulsione. Sollevare il cesto di raccolta erba verso l’alto, sganciarlo 9= dall’alloggiamento e toglierlo. M= Chiudere di nuovo a mano lo sportello di espulsione. AVVERTENZA Un prato bello e folto si ottiene grazie ad un taglio periodico per mantenere l’erba corta. Non tagliare troppo l’erba se il clima è caldo o secco. In caso contrario, il prato viene bruciato dai raggi del sole, perdendo così la sua bellezza. Il taglio migliore si ottiene con una lama affilata e non con una lama senza filo. Perciò provvedere ad una affilatura periodica (rivenditore specializzato VIKING). ATTENZIONE Pericolo di lesioni! Districare immediatamente qualsiasi nodo del cavo. Utilizzando un avvolgicavo è necessario che il cavo di collegamento sia completamente srotolato, altrimenti possono verificarsi perdite di rendimento o surriscaldamenti causati da resistenza elettrica. 0478 121 9909 E - IT 0478_121_9909_e:0478_121_9909_e

15:12 Seite 9 - Pulizia insufficiente del convogliamento aria di raffreddamento (fessure di aspirazione) Avviare il motore secondo le istruzioni.

Fare molta attenzione quando si gira il tosaerba o lo si tira a sé.

Pericolo di lesioni! Non avvicinare mai mani o piedi sopra o sotto parti in movimento rotatorio. Protezione sovraccarico termico motore Se tuttavia, durante il lavoro, si verifica un sovraccarico del motore, la protezione contro sovraccarichi termici integrata disinserisce automaticamente l’apparecchio.

Durante il taglio portare sempre calzature robuste e pantaloni lunghi. Non tagliare l’erba a piedi nudi o con sandali.

Non tagliare l’erba se nelle vicinanze vi sono persone, soprattutto bambini, o animali. Se la lama di taglio si blocca

Cause di un sovraccarico: Dopo un periodo di raffreddamento di circa 10 min. (a seconda della temperatura ambientale) rimettere in funzione l’apparecchio normalmente (vedere il capitolo “Messa in funzione”)

Rimessa in esercizio:

Per ragioni di sicurezza impiegare il tosaerba solo fino ad una inclinazione del pendio di 25°. Un’inclinazione del pendio di 25° corrisponde a una verticale di 46,6 cm e a 100 cm di spazio orizzontale. - Cavo di collegamento inadeguato o troppo lungo (caduta di tensione) (vedere capitolo “Collegamento elettrico dell‘apparecchio”) Controllare sempre tutto il terreno su cui verrà impiegato l’apparecchio e rimuovere pietre, bastoni, fili metallici, ossi o altri corpi estranei.

Il tosaerba deve essere impiegato in modo da evitare che il numero di giri del motore si abbassi notevolmente. Con la diminuzione del numero di giri selezionare una regolazione dell’altezza di taglio maggiore e/o ridurre la velocità di avanzamento.

- Velocità di alimentazione troppo alta

Non mettere in funzione il tosaerba nell’erba alta o all’altezza di taglio più bassa. ATTENZIONE

- Taglio di erba troppo alta o altezza di taglio troppo bassa

Taglio erba su luoghi in pendenza Sollecitazione corretta del motore

Durante il taglio tenere sempre il cavo di collegamento dietro di sé. I cavi di collegamento potrebbero venire tagliati inavvertitamente durante il taglio dell’erba e questo farebbe aumentare il rischio di incidenti. E’ quindi opportuno tagliare in modo che il cavo di collegamento sia sempre in vista sulla superficie erbosa appena tagliata.

Messa in funzione dell’apparecchio

Spegnere subito il motore e staccare la spina dalla presa di corrente. Successivamente rimuovere la causa dell’inconveniente. 0478 121 9909 E - IT

0478_121_9909_e:0478_121_9909_e Collegamento dell’apparecchio alla rete Tensione di alimentazione e tensione di esercizio devono corrispondere (vedi targhetta). La tensione della rete deve essere conforme a quella nominale indicata per l’apparecchio. Il cavo di collegamento alla rete deve essere sufficientemente protetto (vedere il punto “Dati tecnici”). Come cavi di collegamento utilizzare esclusivamente cavi che non siano più leggeri dei cavi flessibili isolati in gomma del tipo H07 RN-F DIN/VDE 0282 e con una sezione minima di 3 x 1,5 mm2 fino a 25 m o 3 x 2,5 mm2 fino a 50 m. I giunti dei cavi di collegamento devono essere in gomma o rivestiti in gomma ed essere conformi alla norma DIN/VDE 0620. Questo apparecchio è destinato al collegamento a una rete di alimentazione elettrica con una impedenza di sistema di Zmax sul punto di passaggio (presa di casa) di massimo 0,47 Ohm (a 50Hz).

15:12 Seite 10 L’utente deve controllare che l’apparecchio sia collegato solo ad una rete di alimentazione che soddisfi tali requisiti. Se necessario, l’impedenza del sistema può essere richiesta all’ente di erogazione energia locale. Dispositivo di eliminazione della trazione ATTENZIONE Accendere il tosaerba

Pericolo di lesioni! AVVERTENZA Non avviare il motore nell’erba alta o all’altezza di taglio minima perché in queste condizioni il motore può essere avviato solo con difficoltà. Una volta terminato il lavoro con il tosaerba estrarre sempre la spina dalla presa di corrente! Inserire la trazione ME 545 V

Durante il lavoro il dispositivo di eliminazione della trazione evita che la spina venga estratta involontariamente dalla presa di corrente provocando eventuali danni all’allacciamento alla rete dell’apparecchio. Per questo motivo il cavo di collegamento deve essere inserito nel dispositivo di eliminazione della trazione. Formare un anello con il 10= cavo di collegamento e farlo passare attraverso 11= l’apertura. Inserire l’anello 12= nel gancio e stringerlo. Passo 1 : S= Premere e tenere premuto il pulsante d’avviamento. AVVERTENZA Passo 2 : R= Tirare la leva di arresto motore verso il manubrio e mantenerla in posizione. La leva di trazione Vario (U) non può essere azionata a motore spento, perché ciò comporterebbe il danneggiamento del meccanismo di trazione (la leva è bloccata).

La trazione funziona solo con il motore acceso. Il pulsante di avviamento può essere rilasciato dopo aver azionato la leva di arresto motore. Spegnere il tosaerba

Passo 1 : T= Tirare verso il manubrio la leva della trazione e mantenerla in posizione. Si innesta la trazione del tosaerba. R= Rilasciare la leva di arresto motore. Il motore e la lama si fermano dopo un breve periodo di arresto graduale. 0478 121 9909 E - IT Pericolo di lesioni! Prima di vuotare il cesto di raccolta erba bisogna assolutamente spegnere il motore.

il cesto di raccolta erba è ora pieno e dev’essere svuotato (vedere il punto “Svuotamento cesto di raccolta erba”).

Sganciare il cesto di raccolta erba dall’apparecchio (vedere capitolo “Aggancio e sgancio del cesto di raccolta erba”). Aprire il cesto di raccolta erba con 13= la linguetta di chiusura e aprire verso l’alto 5= la parte superiore del cesto di raccolta.

Manutenzione Come il cesto di raccolta erba si riempie, diminuisce la corrente d’aria e l’indicatore di riempimento si abbassa: ATTENZIONE Pericolo di lesioni! Per evitare un avviamento indesiderato del motore, prima di ogni lavoro di manutenzione e pulizia e di lavori alla lama di taglio staccare assolutamente il cavo di collegamento all’alimentazione.

Per disinserire la lama, rilasciare la leva della trazione. Il cesto di raccolta erba, da pieno, può raggiungere il peso di 16 kg. il cesto di raccolta erba si riempie con l’erba tagliata.

La velocità della trazione Vario può essere regolata a piacere, durante la marcia, senza disinnestare la trazione. AVVERTENZA Grazie 14= all’impugnatura (parte superiore del cesto di raccolta erba) e 15= all’impugnatura (parte inferiore del cesto di raccolta erba) è possibile tenere bene in mano il cesto raccogli erba e vuotarlo comodamente.

Il cesto di raccolta erba è dotato di un N= indicatore di riempimento sulla parte superiore del cesto di raccolta erba.

Rivoltare verso il basso K= il cesto di raccolta erba pieno.

Svuotamento del cesto di raccolta

Indicatore del livello di riempimento

Seite 11 La corrente d’aria che si crea tramite il movimento rotatorio della lama e che provvede a riempire il cesto di raccolta erba, fa sollevare l’indicatore di riempimento: Velocità di trazione: in continuo da 2,4 km/h a 4,0 km/h Disinserimento trazione 15:12

Passo 2 : Per aumentare in continuo la velocità tirare indietro U= la leva della trazione Vario; per ridurre la velocità spingere la leva in avanti.

0478_121_9909_e:0478_121_9909_e Pericolo di lesioni! Lavorare solo con guanti da lavoro. Non toccare mai la lama di taglio finché non s’è arrestata completamente. Se non si dispone delle conoscenze o degli attrezzi necessari, rivolgersi sempre a un rivenditore. VIKING consiglia di far eseguire lavori di manutenzione e riparazione solo da un rivenditore autorizzato VIKING. VIKING consiglia di utilizzare pezzi di ricambio originali VIKING. Pulizia dell’apparecchio

Intervallo di manutenzione: dopo ogni impiego Pulire accuratamente l’apparecchio ogni volta dopo averlo usato. Una cura scrupolosa protegge l’apparecchio da danni e ne prolunga la durata di impiego.

15:12 Seite 12 Pulire il convogliamento dell’aria di raffreddamento (fessura di aspirazione) tra la copertura del motore e la parte inferiore della scocca, per garantire un raffreddamento adeguato del motore. Pulire la lama di taglio. Pulire il lato inferiore del tosaerba con spazzola e acqua. I residui di erba attaccati al carter e allo scarico devono essere eliminati in precedenza mediante un’asta di legno. Non dirigere mai getti d’acqua sui componenti del motore, sulle guarnizioni, sui punti di supporto e su componenti elettrici come, ad esempio, gli interruttori. Ciò potrebbe comportare costose riparazioni. Non usare detergenti aggressivi. Detergenti di questo tipo potrebbero danneggiare le parti in plastica e metallo pregiudicando la sicurezza di funzionamento dell’apparecchio VIKING. Se non si riuscisse a rimuovere la sporcizia con acqua, utilizzando una spazzola o un panno, VIKING suggerisce di utilizzare un detergente speciale (p.e. detergente speciale STIHL).

ATTENZIONE Parte superiore del manubrio Pericolo di lesioni! Prima di ribaltare il tosaerba, collocarlo su una superficie solida, orizzontale e piana ed impostare il livello di taglio massimo (7° livello); in caso contrario il tosaerba potrebbe ricadere in avanti. AVVERTENZA Durante i lavori di pulizia e di manutenzione rivoltare in alto il tosaerba dalla parte anteriore. Prima di ribaltare l’apparecchio sganciare il cesto di raccolta erba, ripiegare la parte superiore del manubrio (vedere il punto “Montaggio del manubrio”) e sollevare lo sportello d’espulsione. Motore elettrico, ruote e cambio Il motore elettrico non necessita di alcuna manutenzione. Intervallo di manutenzione: prima di ogni impiego La parte superiore del manubrio è rivestita di uno strato isolante. Nel caso in cui venisse danneggiato, è necessario sostituire la parte superiore del manubrio. Pericolo di scossa elettrica! Manutenzione lama di taglio

ATTENZIONE Pericolo di lesioni! Se non si dispone delle conoscenze o degli attrezzi necessari, rivolgersi sempre a un rivenditore (VIKING consiglia un rivenditore autorizzato VIKING). VIKING consiglia di utilizzare pezzi di ricambio originali VIKING. I cuscinetti a sfere delle ruote non necessitano manutenzione. Il cambio Vario (ME 545 V) non richiedono manutenzione. 0478 121 9909 E - IT Lo spessore della lama in ogni punto deve essere di almeno 2 mm (controllo mediante calibro). Durante l’affilatura della lama non devono essere asportati più di 5 mm dai taglienti. Per effettuare un controllo collocare un 22= righello sul bordo anteriore della lama e verificarne l’usura. ATTENZIONE Se sul tosaerba non è montata la lama fornita, bensì, per esempio, la lama mulching disponibile come accessorio speciale, devono essere rispettati i limiti di usura indicati per quel tipo di lama. 0478 121 9909 E - IT Sostituendo la lama di taglio, sostituire sempre anche la vite della lama (18). Affilatura delle lame

La lama deve essere affilata nuovamente tenendo conto dei seguenti punti:

Raffreddare la lama mentre viene affilata, per es. con acqua. Non deve assumere una colorazione bluastra, poiché altrimenti la qualità del taglio peggiorerebbe. Affilare le lame in modo uniforme per evitare vibrazioni dovute a squilibrio. Controllare la bilanciatura della lama di taglio

19= Inserire il cacciavite attraverso 20= il foro centrale della 17= lama di taglio e disporre la lama perfettamente orizzontale. Se la lama di taglio è bilanciata correttamente, resta in posizione orizzontale.

L’angolo di affilatura del taglio della lama è di 30°.

17= Rimuovere la lama di taglio.

18= Svitare la vite della lama con una chiave da SW 24. Per lo smontaggio utilizzare un 16= ceppo di legno (circa 60 x 60 mm) per esercitare pressione contraria sulla 17= lama di taglio.

Limiti di usura A seconda del luogo e della durata di utilizzo il consumo delle lame può variare notevolmente. Se si utilizza l’apparecchio su un sottofondo sabbioso o in condizioni particolarmente secche, la lama è sottoposta ad un maggiore sforzo e quindi ad un usura decisamente superiore. Prima di montarla controllare che la lama non sia danneggiata. La lama deve essere sostituita se si rilevano crepe o fissurazioni, nel caso in cui ai taglienti della lama fossero già stati asportati più di 5 mm attraverso affilature precedenti oppure se lo spessore della lama in un punto è inferiore a 2 mm (limiti di usura).

Pulire le lame e controllare se sono danneggiate (intagli o fissurazioni) o usurate ed eventualmente sostituirle. Pericolo di lesioni! Pericolo di lesioni! Lavorare solo con guanti da lavoro.

Una lama usurata può rompersi causando gravi lesioni. Osservare pertanto le istruzioni per la manutenzione della lama. Se la lama pende su di un lato, ripassare l’affilatura di questo lato fino a quando la lama è in equilibrio.

Pericolo di lesioni! ATTENZIONE

Piegare il tosaerba verso l’alto per ottenere una posizione di pulitura ideale. Smontaggio lama di taglio

Intervallo di manutenzione: Prima di ogni impiego

Pericolo di lesioni! Lavorare solo con guanti da lavoro. 17= Montare la lama con le alette piegate in alto rivolte verso l’alto. Per il montaggio utilizzare un 16= ceppo di legno (circa 60 x 60 mm) per esercitare pressione contraria sulla lama. 18= Serrare la vite della lama con una coppia di

ATTENZIONE Pericolo di lesioni! Si deve osservare esattamente la coppia di serraggio delle viti della lama di 10 - 15 Nm, perché da ciò dipende il fissaggio sicuro dell’attrezzo da taglio.

15:12 Seite 14 Regolazione cavi di comando trazione

Intervallo di manutenzione: se necessario (con la leva tirata la trazione non si innesta) La tensione del cavo di comando viene regolata di fabbrica. Può tuttavia accadere che il cavo di comando debba essere regolato nuovamente dopo un periodo di utilizzo prolungato. La regolazione avviene mediante una 21= vite di regolazione posta a sinistra nella parte superiore del manubrio. Impostazione corretta: azionare la leva di trazione tirando indietro nel contempo il tosaerba. A circa un terzo del percorso della leva le ruote motrici devono bloccarsi. Girando la 21= vite di regolazione in direzione “+” aumenta la tensione del cavo, girandola in direzione “-” diminuisce la tensione. ATTENZIONE Pericolo di lesioni! Se le ruote motrici si bloccano già senza azionare la leva della trazione, il cavo di comando è regolato in modo errato e la trazione del tosaerba è inserita in permanenza. Il tosaerba potrebbe spostarsi già all’avviamento, causando danni involontari a cose e persone. È indispensabile ripetere la regolazione (event. rivolgersi a un rivenditore autorizzato VIKING). Conservazione dell’apparecchio (pausa invernale) Il locale in cui verrà conservato l’apparecchio deve essere asciutto e senza polvere. L’apparecchio deve essere tenuto inoltre fuori dalla portata dei bambini. Prima di riporre l’apparecchio eliminare sempre eventuali guasti per garantirne uno stato sempre perfetto. Se il tosaerba dovesse rimanere fermo per molto tempo (pausa invernale), osservare i seguenti punti:

Lubrificare o ingrassare bene tutte le parti mobili. Bloccare la vite della lama (18) anche con Loctite 243.

0478 121 9909 E - IT AVVERTENZA Gli elementi di fissaggio della lama (p.es. la vite di fissaggio lama, la rondella di sicurezza) devono essere sostituiti in caso di sostituzione o montaggio della lama. I ricambi sono disponibili come accessori presso un rivenditore specializzato VIKING. 0478 121 9909 E - IT

Alcune parti dell’apparecchio VIKING sono soggette a normale usura, anche in caso di uso conforme alle istruzioni, e vanno pertanto sostituite per tempo a seconda del tipo e della durata d’impiego. Si tratta per esempio di: - Lama - Cesto di raccolta - Parabordi - Cinghia trapezoidale (ME 545 V)

Si prega di osservare attentamente le seguenti informazioni, importanti per la prevenzione di eventuali danni o di usura eccessiva del Vostro apparecchio VIKING:

3. Lavori di manutenzione

Tutti i lavori elencati nel paragrafo “Manutenzione” vanno eseguiti periodicamente. Nel caso in cui l’utente non fosse in grado di effettuare questi lavori di manutenzione, occorre rivolgersi ad un rivenditore specializzato. VIKING raccomanda di far eseguire lavori di manutenzione e riparazione solo da un rivenditore specializzato VIKING. Ai rivenditori specializzati VIKING vengono offerti corsi di formazione e ricevono informazioni tecniche aggiornate regolarmente. Se non si effettuano tali lavori, potrebbero insorgere danni di cui l’utente è il diretto responsabile. Questi comprendono anche: - danni al motore di azionamento a seguito di scarsa pulizia del convogliamento dell’aria di raffreddamento (fessure di aspirazione) - Danni derivanti da corrosione o a causa di conservazione non appropriata - Danni all’apparecchio derivanti dall’uso di ricambi di scarsa qualità. - Danni al motore derivanti da manutenzione non eseguita per tempo o eseguita in modo incompleto oppure danni derivanti da lavori di manutenzione o riparazione non eseguiti in officine di rivenditori specializzati.

2. Rispetto delle presenti

istruzioni per l’uso L’uso, la manutenzione e la conservazione degli apparecchi VIKING devono essere effettuati con scrupolo, così come descritto nelle presenti istruzioni per l’uso. L’utente è direttamente responsabile di tutti i danni derivanti dall’inosservanza delle istruzioni per l’uso, per la sicurezza e per la manutenzione. Ciò vale in modo particolare per: - Cavo di alimentazione non dimensionato a sufficienza (sezione) - Collegamento elettrico sbagliato (tensione) - Modifiche del prodotto non autorizzate da VIKING - Si sconsiglia l’utilizzo di utensili ed accessori non consentiti o inadatti all’apparecchio oppure di scarsa qualità. - Uso improprio del prodotto - Uso del prodotto durante gare sportive o competizioni - Danni indiretti derivanti dall’uso del prodotto con componenti difettosi

Ricambi standard Indicazioni importanti sulla manutenzione e la cura, qui per questo tipo di prodotto

Lo smaltimento differenziato ed ecologico dei residui di materiali favorisce il riciclaggio di sostanze preziose. Per questo motivo l’apparecchio, al termine del suo ciclo di vita, deve essere smaltito insieme ad utensili ed apparecchi di questo tipo. Per ridurre al minimo l’usura e per evitare danni

Gli imballaggi, l’apparecchio e gli accessori vengono prodotti con materiali riciclabili e come tali vanno smaltiti. Seite 15

L’erba tagliata non va eliminata nella spazzatura, ma trasformata in compost. 15:12

15:12 Seite 16 Ricerca guasti Guasto Causa probabile Rimedio - Il motore non si avvia - Manca la tensione di alimentazione - Cavo di collegamento/ connettore o spina oppure interruttore difettosi. - Pulsante di avviamento non premuto - Protezione sovraccarico termico motore scattata - Controllare la protezione

- Premere il pulsante di avviamento - Attendere il tempo di raffreddamento e tentare nuovamente di avviare il tosaerba - Pulire il carter del tosaerba (per procedere, staccare la spina dalla presa di corrente)

- Utilizzare un cavo di allacciamento adeguato - Collegare l’apparecchio ad un altro circuito elettrico - Adattare l’altezza e la velocità di taglio alle condizioni dell’erba da tagliare

- La vite della lama è allentata - Il fissaggio del motore è allentato - La lama non è equilibrata a causa di un’affilatura sbagliata o di rottura - Serrare la vite della lama - Serrare le viti di fissaggio motore - Affilare la lama (equilibrare) o sostituirla 12,

12, 18, 19 - Il cavo di comando della trazione non è regolato correttamente - Cinghie trapezoidali usurate - Regolare il cavo di comando della trazione

- Sostituire la cinghia trapezoidale - Sostituire il cavo di comando della trazione

- Sostituire il cambio

- La scocca del tosaerba è intasata - Il fusibile della corrente scatta di frequente - Cavo di collegamento non adeguato - Sovraccarico della rete - L’apparecchio è troppo sollecitato a causa dell’erba troppo alta o troppo bagnata - Forti vibrazioni durante il funzionamento - Nessuna trazione tirando la leva per la trazione (su ME 545 V) - Il cavo di comando per la trazione è difettoso (p.e. piegato male) - Cambio difettoso

Vedere le istruzioni per l’uso del motore rivolgersi eventualmente ad un rivenditore specializzato VIKING. 0478 121 9909 E - IT 15:12 Seite 17 Guasto Causa probabile Rimedio Pagina Figura - La regolazione della velocità della trazione Vario non funziona (su ME 545 V) - La leva è stata spostata in direzione sbagliata - Il cavo di comando per la trazione Vario è uscito dalla guida o è difettoso - Spostare la leva nella giusta direzione - Agganciare o sostituire il cavo di comando per la trazione Vario

- Il taglio non è netto, il prato ingiallisce - La lama di taglio ha perso il filo o è consumata - La velocità di avanzamento è troppo alta rispetto all’altezza di taglio - Affilare o sostituire la lama di taglio - Ridurre la velocità di avanzamento e/o scegliere la giusta altezza di taglio 12,

- Taglio di erba troppo alta o troppo umida - Adattare l’altezza e la velocità di taglio alle condizioni dell’erba da tagliare - Pulire il carter del tosaerba (per procedere, staccare la spina dalla presa di corrente)

- Sostituire la lama - Adattare l’altezza e la velocità di taglio alle condizioni dell’erba da tagliare 12,

- La lama è consumata - Taglio di erba troppo alta o erba troppo bagnata

0478 121 9909 E - IT Vedere le istruzioni per l’uso del motore rivolgersi eventualmente ad un rivenditore specializzato VIKING.

- Il canale di espulsione è intasato

- Il carter del tosaerba è intasato

- Avviamento difficoltoso o potenza ridotta del motore

Motore elettrico ATB BSRBF 0,75/2-C74

Motore elettrico ATB BSRBF 0,75/2-C74

m/s2 m/s2 5,20 2,08 5,20 2,08 Coppia di serraggio vite della lama

Trazione sulle ruote ruota posteriore Ø ruota anteriore Ø ruota posteriore

Altezza di taglio Cesto di raccolta erba Lu./La./A. Peso

N. di identificazione della serie Motore, tipo di costruzione Costruttore Tipo Tensione Potenza assorbita Protezione Frequenza Classe di protezione Tipo di protezione Dispositivo di taglio Larghezza di taglio Numero di giri del dispositivo di taglio Trazione lame Conformemente alla direttiva 2000/14/EC: Livello di potenza sonora garantito LWAd Conformemente alla direttiva 2006/42/EC: Livello di potenza sonora sul posto di lavoro LpA Fattore di incertezza KpA Parametro indicato di vibrazioni meccaniche secondo EN 12096: Valore ahw misurato Fattore di incertezza Khw Misura secondo EN 20 643

Volt [V~] Watt [W] Ampere [A] Hertz [Hz] 0478 121 9909 E - IT dichiara che il Documentazione tecnica redatta e conservata da: VIKING ME 545.1 ME 545.0 C ME 545.0 V N. d’identificazione serie:

Avviare il motore ME 545 V Inserire la trazione 92 dB(A) Livello di potenza sonora garantito: 94 dB(A) è conforme alle seguenti direttive CE: Spegnere il motore Livello di potenza sonora misurato: 2000/14/EC, 2002/95/EC, 2002/96/EC, 2004/108/EC, 2006/95/EC, 2006/42/EC Il prodotto è stato progettato in conformità alle seguenti norme: EN 60335-1, EN 60335-2-77 Procedura usata per la dichiarazione di conformità: Langkampfen, VIKING GmbH

Weiglhofer Direttore Ricerca e Sviluppo Prodotto

allegato VIII (2000/14/EC) L’anno costruttivo e il numero di serie sono indicati sulla targhetta modello dell’apparecchio.

• Spegnere l’apparecchio prima del trasporto. Estrarre il cavo di rete e far arrestare completamente la lama.
• L’apparecchio può essere trasportato solo con il motore freddo.
• Trasportare l’apparecchio con l’aiuto di un’altra persona.
• Utilizzare dispositivi di caricamento adeguati (rampe di carico, dispositivi di sollevamento).
• Bloccare l’apparecchio sul pianale di carico con strumenti di ancoraggio (cinghie, corde, ecc.) delle giuste dimensioni.
• Durante il trasporto dell’apparecchio osservare le norme di legge locali, in particolare, le disposizioni in materia di sicurezza del carico e trasporto di oggetti su piani di carico.

tosaerba, a spinta e alimentato dalla rete elettrica

Nome e indirizzo degli uffici interessati menzionati:

Descrizione dei simboli (2) Il produttore,

blu marrone nero Trasporto

Dichiarazione di conformità CE del fabbricante

22 Collegamento alla rete 23= Interruttore di accensione e spegnimento 24 Motore 25 Condensatore Seite 19

15:12 Seite 20 Programma Assistenza Tecnica Consegnare al rivenditore specializzato VIKING queste istruzioni per l’uso, quando si fanno eseguire interventi di manutenzione sul proprio apparecchio VIKING. Modello: ME Codice di serie: Al capitolo “Programma Assistenza Tecnica” il rivenditore VIKING confermerà l’esecuzione degli interventi di manutenzione prescritti. Data: Timbro rivenditore VIKING Consegna Data: Prossima revisione Data: Data: Data: Timbro rivenditore VIKING Timbro rivenditore VIKING Prossima revisione Data: Prossima revisione Data: Prossima revisione Data: Data: Data: Data: Timbro rivenditore VIKING Prossima revisione Data:
