KÄYTTÖOHJE ME 545 V VIKING

Kiitos, atta valitsit VKINGlaatutuotteen.

Tämä tuote on valmistetu nykyaikaisimmilla
valmistusmenetelmilä ja laajaa laadunvarmistusta kāyttaen. Tavoitteemme olemme saavuttaneet kuitenkin vasta, kun asiakkaamme on tytyväinen kāyttämänsä tuotteeseen.

Mikali haluat lisätietoja tuotteesta, känny palvevan VIKING-jalleenmyyjän puoleen.

Mukavia hetkiä VIKINGin
parissa toivottaa

Dr. Peter Pretzsch

Liikkeenjohto

VIKING pyrkii jatkuvasti
kehittämään valikoimaansa
kuuluvia tuotteita; sen vuksi
pidätämme oikeudet
toimitussisällön muotoa,
tekniikkaa ja varustusta
koskeviin muutoksiin.

Siksi tassa kaytttoohjekirjassa julkaistujen tietojen ja kuvien pohjalta ei voi esittt mitaan vaateita.

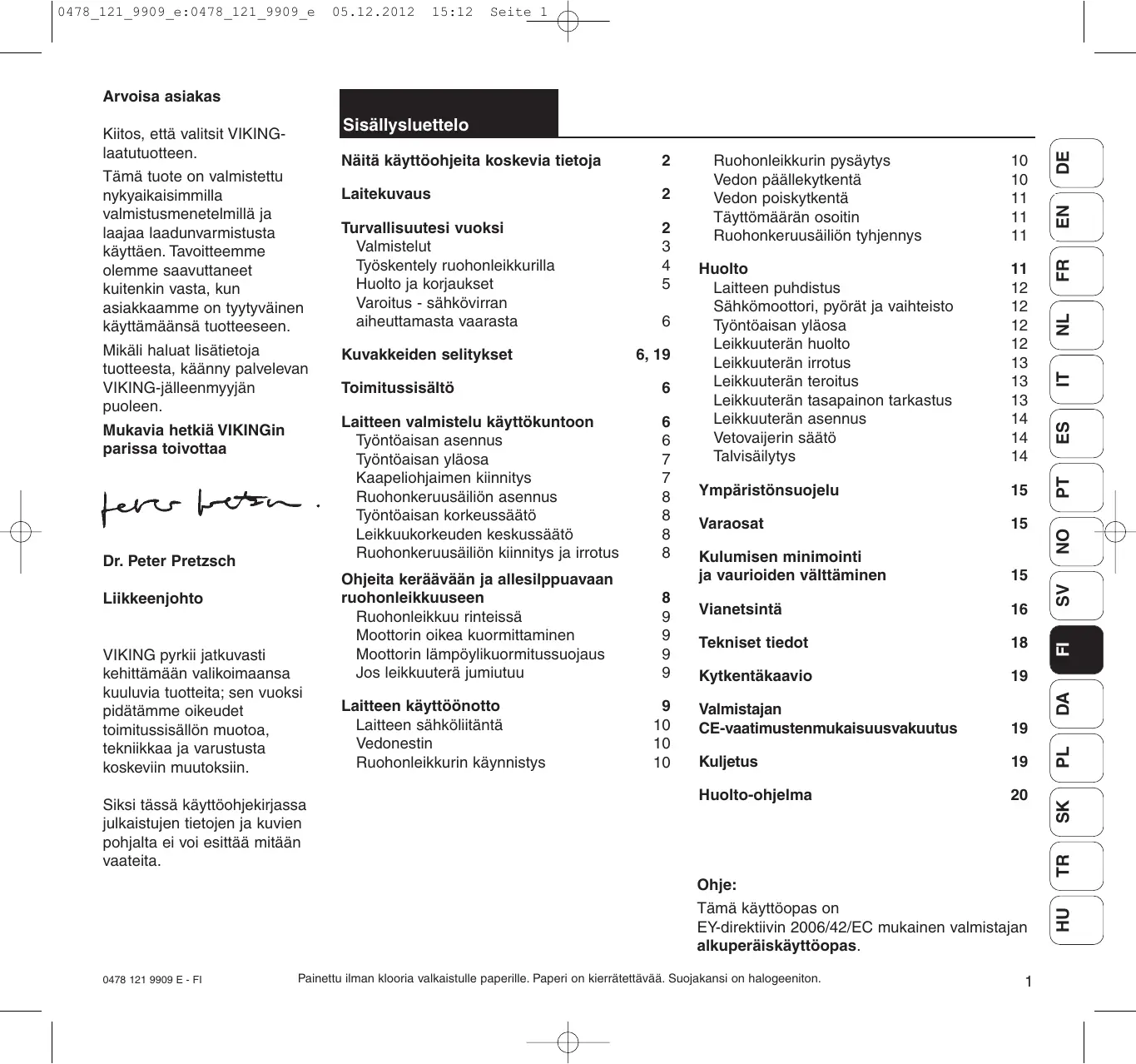

Sisallysluettelo

Näitä käyttohjeva koskevia tietoja 2

Laitekuvaus 2

Turvallisuutesi vuoksi 2

Valmistelut 3

Työskentely ruohonleikkurilla 4

Huolto ja korjaukset 5

Varoitus - sähkövirran
aiheuttamasta vaarasta 6

Kuvakkeiden selitykset 6,19

Toimitussisälto 6

Laitteen valmistelu käytökunteon 6

Työntöaisan asennus 6

Työntöaisan yläosa 7

Kaapeliohjaimen kiinnitys 7

Ruohonkeruusällön asennus 8

Työntöaisankorkeussäätö 8

Leikkuukorkeuden keskussaatö 8

Ruohonkeruusällön kiinnitys ja irrotus 8

Ohjeita kerävään ja allesilppuavaan ruohonleikkuuseen 8

Ruohonleikkuu rinteissä 9

Moottorin oikea kuormittaminen 9

Moottorin lampoylikuormitussuojaus 9

Jos leikkuuterä jumiutuu 9

Laitteen käytöönotto 9

Laitteen sähköliitäntä 10

Vedonestin 10

Ruohonleikkurin kaynnistys 10

Ruohonleikkurin pysaytys 10

Vedon pällekytkentä 10

Vedon poiskytkenta 11

Tayttomärän osoitin 11

Ruohonkeruusäiliön tyhjennys 11

Huolto 11

Laitteen puhdistus 12

Sahkömoottori, pyörät ja vaihteisto 12

Työntöaisan yläosa 12

Leikkuuterän huolto 12

Leikkuuterän irrotus 13

Leikkuuterän teroitus 13

Leikkuuterän tasapainon tarkastus 13

Leikkuuterän asennus 14

Vetovajerin satao 14

Talvisailytys 14

Ympäristönsuojelu 15

Varaosat 15

Kulumisen minimointi ja vaurioiden valttäminen 15

Vianetsintä 16

Tekniset tiedot 18

Kytkentäkaavio 19

Valmistajan CE-vaatimustemmukaisuusvakuutus 19

Kuljetus 19

Huolto-ohjelma 20

Ohje:

Tämä käytöopas on
EY-direktiivin 2006/42/EC mukainen valmistajan
alkuperäiskäytöopas.

Näitä käyttoohjeita koskevia tietoja

Kuvakkeet

Tämä kuvake toimii
linkkinä kuvasivuilla
olevien kuvien ja niitta
vastaavan tekstikohdan
valillä.

Kuvasivut ovat aivan kayttöhjeiden alussa

Tekstilohkojen merkinta

Kuvatuissa käsittelyvaieissa
voi olla erilaisia
merkintatapoja.

Kasittelyvaihe ilman viitetta kuvaan.

Esimerkki:

• Teroita tera tasaisesti, jotta epatasapaino ei aiheuta tärinä.

Käsittelyvaieh jossa viite
vastaavaan kuvasivun kuvaan
ja lisäksi alaviite kuvassa
merkittyyn kohtaan.

Esimerkki:

1= Ruuvi avataan
2= Vipu ...

Yleiset luettelot, joihin ei liity kuvaa.

Esimerkki:

• Tuotteen käytö urheilutilaisuksissa tai kilpailuissa

Lue erityisen huolella alla kuvattujen symbolien osoittama teksti. Tekstikohdat sisaltavat huomion arvoisia lisatietoja. Namä lohkot on merkitty seuraavana kuvatuilla symboleilla, jotta ne erottuvat selkeasti käytööhjeista.

Onnettomuusvaara, jostavoi aiheutuahenkilovammoja javakavia esinevahinkoja.

Tietoja laitteen oikeasta kayttotavasta ja ehkaisemaaan virheellinen kaytto, joka voi aiheittaa vaurioita laitteeseen tai sen yksittäisin osin.

Käytöohjeissa käytetyn suunnan "vasen" ja "oikea" merkitys: Käytäja seiso koneen takana (työasennossa) ja katsoe eteenpain kulkusuuntaan.

Laitekuvaus

A Työntöaisan yläosa ja saatöosat
C Kiristyskahva
D Moottorikoppa
E Kantokahva
F Kotelon yläosa
G Hankauslista
H Leikkuukorkeuden osoitin
I Leikkuukorkeuden keskussaäto
J Työntöaisan
korkeussäädön
kiristyskahva
K Ruohonkeruusäiliö
L Kaepelin taittumissuoja
M Poistoluukku
N Täytömaärän osoitin

Turvallisuutesi vuoksi

Noudata
ehdottomasti naita
turvamäärayksiä
ruohonleikkurilla
työskenneltäessä.

Lue käytöohjeet kokonaisuudessaan
lapi ennen
ensimmäistä

käytökertaa ja säilytä ne hyvüssa tallessa myohempää käytöä varten.

Perehdy laitteen
sàtöimintoihin ja oikeaan
käytöön. Äla anna lasten tai
henkilöden, jotka eivat ole
tutustuneet käytöohjeisinn,
käyttaa ruohonleikkuria. Alle
16-vuotiaat eivat saa käyttaa
ruohonleikkuria. Käytäjan
alaikäraja voi olla säädetty
paikallisissa maäräyksissä.
Äla käytä ruohonleikkuria, kun
ihmisä (erityisesti lapsia) tai
eläimiä on lahietäisyddella.

Muista, etta laitteen käytäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista.

• Tätä laitetta ei ole tarkoitettu fyysisesti, aistimellisesti tai henkisesti rajoitettujen tai puutteellisen kokemuksen ja/tai tiedon omaavien henkilöiden (ei myöskäänlasten) käytöän, mikähi eivat työskentele heidan turvallisuudestaan vastaavan henkilön valvonnassa tai saatuaan tälä ohjeet laitteen käytõsta.

Lapsia on valvottava, jotta varmistetaan, etta he eivat leiki laitteella.

Ruohonleikkurin käytö on kielletty alkoholin, reactiokyka rajoittavien läkkeiden tai huumaavien aineiden vaikutuksen alaisena.

Pyyd myjäa tai asiantuntijaa opastamaan laitteen käyttoen ennen ensimäista leikkuukertaa.

Huomio!

Ruohonleikkuri on tarkoitettu
vain ruohonleikkuuseen,
muunlainen kaytö on kielletty
ja voi olla vaarallista tai johtaa
laitteen vauroitumiseen.

Onnettomusvaara!

Ruohonleikkuria ei saa käyttaa
käytäjan loukkaantumisvaaran
takia esim. (luettelo ei ole
täydellinen):
pensaiden ja pensasaitojen
viimeistelyyn,
köynöskasvien leikkuuseen,
katolla tai kukka-altaissa
kasvavan ruohon leikkuuseen,
kävelyteiden puhdistamiseen
(roskien imeminen tai
puhaltaminen, lumen
linkoaminen),

puiden ja pensaiden
leikkuujatteiden silppuamiseen
tai hakettamiseen,
maapohjan tasoittamiseen
(esim. myyränkäytävät),
leikkuujatteen kuljettamiseen,
paitsi omassa
ruohonkeruusäiliössä.

Valmistelut

• Ruohoa leikattaessa on aina kaytettäva

tukevia jalkineita ja pitkiä housuja.

Alä leikkaa ruohonleikkurilla paljain jaloin tai sandaleissa.

Tarkasta koko alue, jolla laitetta kaytetaan, ja poista kaikki kivet, kepit, rautalangat, luut ja muut esineet, jotka laite voisi singota ympäriinsä.
- Ennen käyttoä tulee tarkastaa silmämäräisesti, etta terä, kiinnitysruuvit ja koko leikkuukoneisto ovat moitteettomassa kunnossa.

• Huomio! Sähköiskun vaara!

Sähköturvallisuuden
kannalta erityisen tärkeitä
ovat verkkojho,
verkkopistoke,
käytökatkaisin ja
liitantäjohta. Vaurioituneita
johtoja, pistorasioita ja
pistokkeita tai märäysten
vastaisia liitantäjohtoja ei
saa käyttaa sähköiskun
vaaran takia. Tarkasta
liitantäjohto saannöllisesti
vauroiden tai
vanhenemisen
(haurastumien) varalta.

• Älä milloinkaan käytä ruohonleikkuria, jos sent turvalaitteet tai sujaritilät ovat epäkunnossa, moottorijarru ei toimi tai jos turvalaitteet eivät ole paikoillaan, esim. ilman poistoluukkua tai ruohonkeruuvarustusta.

• Käytä turvallisuussyista aina ehjäa ruohonkeruusäiliöta.

• Laitteseen asennettuja kytkentälaitteita ei saa poistaa tai ohittaa, esim. sitoa kytkentävipua kiinni tyontöaisan.

• Anna vain sellaisten henkilöiden käytää tai lainata laitetta, jotka osaavat varmasti käytä kyseistä mallia. Muista aina antaa käytöohjeet mukaan.
  Noudata moottorikaytloisten puutarhakoneiden kaytttoaikoja koskeviayleisiä järestyssäntöja.

Työskently ruohonleikkurilla

Pidà sivulliset poissa vaara-alueelta.

• Aseta laite tasaiselle
  alustalle käynnistystä
  varten.
  Moottoria käynnistettäessä
  laitetta ei saa kallistaa.

• Kännistä moottori ohjeiden mukaan ja varmista, etta jalkasi ovat riittävän etäällä leikkuuterista.

• Älä leikkaa markäruhoadikä sateella. Kosteau ruholisä tapaturmiskiä (Liukestumisvaara).
  Leikkaa vain päävänvalossa tai hyvässä valaistukssaa.
  Kuljeta laitetta vain kävelyvauhtia. Laitteen nopea ajaminen lisää loukkaantumisvaaraa esim. kompastumisen tai liukastumisen takia.

• Ota tukeva asento rinteissä. Välta leikkuuta liian jyrkissä rinteissä, jotta laite pysyy aina hallinnassa.
  Leikkaa rinnettä poikittaisuuntaan, ei missaan tapaukssessa ylostaia alaspain ajaen. Nain ruohonleikkuri ei vieri paallesi, jos menetat sen hallinnan.

• Ole erityisen varovainen muuttaessasi ajosuuntaa rinteessä, jotta et menetä ruohonleikkurin hallintaa.

• Turvallisuussyista laitetta e i saa kayttä sellaisissa rinteissä, joden kaltevuus on yli 25^ (46,6%). Loukkaantumisvaara!

Rinteen 25^ kaltevuus vastaa 46,6 cm:n nousua vaakapinnasta 100 cm:n matkalla.

Huomio!

Varo, kun kuljet taaksepain ruohonleikkuria vetäen. Kompastumisvaara!

• Ole erityisen varovainen, kun kaannat ruohonleikkurin tai vedat sitä itseasi kohti.
• Pysäytä moottori, kun kallistat ruohonleikkuria siirtäessäsi sita muiden kuin ruohopintojen yli ja kun kuljetat ruohonleikkuria nurmikolle tai sieltä pois.

Älä koskaan
avaa poistoluukkua äläkä
nonkeruusäiliöta
leikkuuterä
örivä terä voivammoja.

Välta toistuvaa
kännistämista lyhyen ajan
sisälla ja erityisesti
kytkimellä "leikkimista".
Moottori voi ylikuumeta.
Tämän laitteen käynnin
aikana tapahtuvat
jännitevaihtelut voivat
epäedullisissa verkko-
olsuhteissa aiheuttaa
häririöitä toisille samaan
virtapiirin kytketyille
laitteille. Tassä
tapauksessa on ryhdyttävä
asiaankuuluviin
toimenpiteisiin (esim.
tehtä viiäntä toiseen
virtapiirin, käytettä
laitetta alhaisemman
impedansssin virtapiirissä).
Alä koskaan kiinnitta mitaen tyontoaisaan (esim. työvaatteita). Jatkojohtoja ei saa kärää tyontoaisan ympärille.

- Huomio!

Alä koskaan vie kāsiā tai jalkoja

pyörivien osien lahelle. Àlà
missaàn tapauksessa
kosketa pyörivää terää.
Pysy etàällä poistoakosta.
Pidä koneeseen aina
työntöaisan etáisyyden
mukainen turvaväli.
Loukkaantumisvaara!

• Älä nosta tai kanna ruohonleikkuria moottorin käydessä tai verkkojhohto liitetytnä.

• Pysäytä moottori ja vedä verkkopistoke irti:

• Ennen kuin korjaat jumiutumiseen johtaneet viat tai poistat tutokset poistokanavasta.
  Kun terä on osunut vieraaseen esineeseen. Terä taytytarkastaa mahdollisten vaurioiden varalta;

• ennen ruohonleikkurin tarkastamista, puhdastamista tai huoltamista;

• jos ruohonleikkuri alkaa täristä epätavallisen voimakkaasti. Teran valitön tarkastus on tarpeen;
• ennen kuin poistut laitteen luota tai kun kone jatetaan ilman valvontaa;
• ennen kuin nostat tai kannat laitetta;
• ennen kuljetusta.

• Varo pyörimään
  jävävä
  leikkuutetää,
  mikä

voi kestaà muutamia sekunteja ennen pysahtymista.

Huolto ja korjaukset

Pysäytä

ruohonleikkuri ja vedä verkkopistoke

irti ennen kuin aloitat mitaän toitä, ennen ruohonleikkurin saaatamista tai puhdistamista tai ennen kuin tarkastat, onko liitantajtokiertynyt teran ymparille tai vauroitunut.

Suorita vain huoltotöitä, jotka on kuvattu näissä käytöohjeissa.

Jatä kaikki muut tyot ammattiliikkeen tehtaväksi.

VIKING suosittelee teettamaaan huoltotyot ja korjaukset VIKING-liikkeessa.

VIKING-likkeissaaat aina ammattitaitoisen ja asiantuntevan palvelun.

Käytä vain laadukkaita tyokaluja, tarvikkeita ja varaosia.

Muuten seuraufsena voi olla laitteen vauriot ja tapaturmat henkilovahinkoineen.

VIKING suositteele
käyttaämän alkuperäisia
VIKING-tyokaluja, tarvikkeita
ja varaosia. Näiden
ominaisuudet vastaavat
laitteen ja käytäjien
vaatimuksia.

Alkuperäiset VIKING-varaosat tunnistaa VIKING-varaosanumerosta, -tekstista sekä -varaosamerkista.

Pienissä osissa voi olla pelkkä merkki.

Huolehdi siitä, etta mutterit, pultit ja ruuvit on kiristetty tiukalle, jotta laite on aina kayttöturvallinen.
- Jos terä tai ruohonleikkuri on törmännyt esteeseen tai vieraaseen esineeseen, moottori on pysaytettäva, verkkopistoke irrotettava ja laite tarkastettava asiantuntevasti.
- Ruohonleikkuria ei saa ottaa käyttoön, jos kampiakseli on vauroitunut tai väantynyt.

Vialiset osat voivat aiheuttaa vammoja!

Tarkasta ruohonkeruuvarustuksen kuluneisius, vauriot ja toimivuus sännöllisin valein.
- Korvaa kuluneet tai vauroituneet osat turvallisuussyistä uusilla osilla.
Vaihda epäselviki kuluneiden varoitustarrojen ja turvaohjeiden tilalle uudet. Uusiaarroja on saatakana valtuutetusta VIKING-liikkeestä.

Varoitus - sahkovirran aiheuttamista vaaroista

• Pida johto etaallä terastruhooa leikattaessa.
• Käytä ainoastaan ulkokäyttoön tarkoitettuja, kosteuseristetyjä jatkojohtoja (ks. kohta: Käyttoönotto).

• Vaikka käytömoottori on roiskevesisuojattu, ei

ruohonleikkuria saa käyttaa sateessa eikä marassa ympäristössa.

• Älä jätä laitetta suojaamattomanasateeseen.
• Irrota liitantäjohto pitamälla pistokkeesta ja pistorasiasta kiinni; alä vedä johdoista.
• Käyttaessäruohonleikkuriaulkona pistorasian tuee ola varustettu vikavirtakytkimellä (laukaisuvirta enint. 30mA ) tai sellainen tuee kytkeä valiin. Lisatietoja saat sähköasentajalta.

Kuvakkeiden selitykset (1)

Huomio!

Lue käytöohjeet
ennen käytöönottoa.

Loukkaantumisvaara! Pidä sivulliset poissa vaara-alueelta.

Loukkaantumisvaara! Varo teravaa leikkuuteraa.

Leikkuuterä jäa pyörimään

muutaman sekunnin
ajaksi moottorin
pysayttamisen
jälkeen (moottori-/teräjarru).

Pysäytä moottori ja
vedä verkkopistoke
irti ennen leikkuu
terän käsittelyä,
ennen huolto- ja
puhdistustöitä ja
ennen kuin tarkast,
onko liitäntäjohto
päässyt kiertymään
terän ympärille tai
vauroitunut sekä
enne nkin poistut
laitteen luota.

Sahköskun vaara!

Alä vi liitäntäjohtoa leikkuuterän lahelle.

Toimitussisälto

Kohta Nimike

1 Peruslaite 1
2 Johdon taittumissuoja ME 545,ME 545 C 1 ME 545 V 2
3 Matalakupukantaruuvi 2
4 Kirstyskahva 2
5 Kaapeliohjain 1
6 Ruohonkeruusäiliönyläosa 1
7 Ruohonkeruusäiliön alaosa 1
8 Pultti 2
9 Kaapelipidike 2 (ME 545)
10 Aluslevy 2 (ME 545)
Käyttohjeet 1

Kpl

Laitteen valmistelu käytöä varten

OHJE

Aseta laite tasaiselle ja tukevalle alustalle kayttoon valmistelua varten.

Työntöaisan asennus

Työntöaisan asennus:

A= Työntöaisa painetaan työntöaisan alaosiin kiinni.
3= Kupukantaruuvit tyonnenään sisälta ulospain reikien lapi ja kiristetaan
4= käantokahvoilla kiinni.

OHJE

Sorvattu kohta kierteissä
estää kirstyskahvoja
irtoamasta kokonaan
ruuveista (katoamissuoja).

Johdon vasemman taittumissuojan kiinnitys:

OHJE

Kiinnita johdon taittumissuoja (2) aina kuvan mukaisesti.
Vajerit ja kaapeli vedetään työöaisan alapuolelle.
Käantokahvaa (4)
hellitetään tarvittaessa
ennen asennusta.

Aseta kaikki vajerit ja kaapeli

2= taittumissuojaan.
Aseta taittumissuoja ensin
11= ylempaan reikaan tyontoaisan alaosaan. Lukitse taittumissuojasitten
12= alempaan reikään tyontöaisan alaosaan.

Johdon oikean taittumissuojan kiinnitys:

OHJE

Mallissa ME 545 ei ole
vajereita tyontoaisan oikealla
puolella. Siksi tahan
ruohonleikkuriin on
kiinnitettavain johdon
vasen taittumissuoja (2).

2= Oikeanpuoleinen taittumissuoja kiinnitetaan samalla tavalla kuin vasemmalla puolella.

Työntöaisan käntäminen:

HUOMIO

Loukkaantumisvaara!

Pysäytä laite ennen kokoontaitamista ja vegä verkkoliitäntäjohto irdi; Työtoaisan yläosaa ei saa kuormittaa (esim. työtoaisan ripustetulla työvaatteella).

Puristumisvaara!

Kiertokahvoja avattaessa tyontoaisan ylaosa voitaitua. Pitele tyontoaisan ylasoa (A) toisella kadellyaasennossa, kun avaatkiertokahvoja.

Laitteen puhdistus sekä tilaa saëastëvă kuljetus ja sãilytys sujuu helposti, kun tyontöaisan yläosa käannetae eteen:

4= Kiristyskahvoja avataan niin paljon, kunnes niitta voidaan liikuttaa kevesty edestakaisin sorvatuissa kohdissa.
Työtaisan yäosa kännetaan eteen ja jatetaän rungon alaosan pälle.

Työntöaisyn yläosa

4

R= Moottorin pysätysvipu
S= Kännistysnuppi
T= Vedon kytkentävipu ME 545 V
U= Vario-voimansiirtovipu ME 545 V
V = Kaapelin vedonestin
W= Verkkoliiitäntä

Kaapeliohjaimen kiinnitys

5

ME 545 C, ME 545 V:

5= Kaapeliohjain painetaan
X= kotelossa olevaan
aukkoon ja kännetaän
työntöaisan yläosaan
pän.
Varmista, etta kaikki
kaapelit ovat ohjaimessa.
Lukitse kaepeliohjain
molempiin reikiinsä
kevyesti painamalla.

ME 545:

Kiinnitta kaapeli

9= kaapelipidikkeillä tyontöaisan ylaosaan.

Ruohonkeruusäiliön asennus

6= Ruohonkeruusäiliö yläosa asetetaan
7= ruohonkeruusäiliön alaosalle.
8= Tapit painetaan sisäkautta niiden aukkojen lapi. Lukitse ruohonkeruusäiliön yläosa alaosaan kevyesti painamalla.

Työntöaisan korkeussaatö

Työntöisan korkeudeksi
voidaan säätää

I (matala),

II (kesikorkea) ja

korkeussaadon
kiristyskahva loysataan
kiertamalla sitavastapaiivaan
(n. 5 kierrosta).

A= Työntöaisan tartutaan molemmin käsin ja se asetetaan nostamalla tai laskemalla halutulle korkeudelle.

OHJE

Varmista, etta tyontoaisa on sädetty samalle korkeudelle vasemmalta ja oikealta puolelta.

J= Kiristyskahva kirstetaa myotapäiväan.

Leikkuukorkeuden keskussaatö

HUOMIO

Loukkaantumisvaara!

Ennen leikkuukorkeuden
säätoä moottori pitää
pysayttä.

Pidä huoli jalkojen riittävastä etäisyddasta leikkuuteraa.

Valittavissa on seitsemän eri leikkuukorkeutta valitä 25 mm ja 80 mm.

Taso 1 = matalin leikkuukorkeus

Taso 7 = suurin leikkuukorkeus

I= Leikkuukorkeuden
keskussaadön säatovipu
sijaitsee laitteen
vasemmalla puolella
(ks. kuva).
Tartu laitteeseen Y= kahvasta ja vedä
I= sāṭövipu ylos ja pidä
ylhäällä
lukkomekanismin
avaamiseksi.
Säädä haluamasi leikkuukorkeus laitetta notwithstandinga tai laskemalla.

Sààtö on luettavissa

H= leikkauskorkeuden osoittimesta.
I= Saatovipu paaestttaan irti ja korkeudensaadin lukkiutuu.

Ruohonkeruusällön kiinnitys ja irrotus

HUOMIO

Loukkaantumisvaara!

Moottori pitäa pysäyttaa
enne n kuin
ruohonkeruusäiliö
kiinnitetaan tai irrotetaan

Kiinnitys:

M= Poistoluukku avataan. Ruohonkeruusäiliö kiinnitetään
8= aukoistaan laitteessa olevaan
9=kannattimeen.
M= Poistoluukku suljetaan kasin.

Irrotus:

M= Poistoluukku avataan. Ruohonkeruusäiliö nostetaan irti
9= kannattimesto ja poistetaan.
M= Poistoluukku suljetaan kasin.

Ohjeita ruohonleikkuuta varten

OHJE

Nurmikosta tulee kaunis ja tuuhea, kun se leikataan usein ja pidetaañ lyhyenä.
Aïla leikkaa liian lyhyeksi kuumalla ja kuivalla ilmalla, koska nurmikko kuivuu ja kulottuu auringon vaikutuksesta!

Leikkuujäki on sitä kauniimpi, mitä terävämpää teräa käytetään. Teroita terä saannöllisesti (VIKING-huoltokorjaamo).

HUOMIO

Loukkaantumisvaara!

Selvita sotkeutunut johtovyyhti valittomasti.

Jos käytät johtokelaa, vedä liitäntäjohto kokonaan pois kelalta, jotta sahkövastus ei aiheuta tehohävikkä ja ylikuumenemista.

Ohjaa liitantäjohtoa
takanasi ruohonleikkuun
aikana. Liitantäjohdot voivat
leikkautua vahingossa
poikki ruohoa leikattaessa
ja aiheuttavat suuren
onnettomuusvaaran.
Leikkaa tastä syystä aina
siten, etta liitantäjohto on
koko ajan nakyvissä jo
leikatulla nurmikolla.

Ruohonleikkuu rinteissä

Turvallisuussyistä
ruohonleikkuria saa käytää
ainoastaan sellaisissa
rinteissä, joden kaltevuus on
korkeintaan 25^ . 25^ :n
(46,6 %) kaltevuus vastaa
46,6 cm:n nousua
vaakapinnasta 100 cm:n
matkalla.

Moottorin oikea kuormittaminen

Alä käynnistä ruohonleikkuria
korkeassa ruohikossa tai
matalimmalla
leikkuukorkeudella.
Ruohonleikkuria saa
kuormittaa vain sen verran,
etta moottorin kierrosluku ei
laske olennaisesti.
Kierrosluvun laskiessa valitse
korkeampi leikkuukorkeus-
asento ja/tai vähennä
etenemisnopeutta.

Moottorin lampöylikuormitussuojaus

Laitteeseen asennettu
lampöylikuormitussuoja
katkaisee moottorin
automaattisesti, jos moottori
ylikuormittuu käytön
yhteydessä.
Ylikuormituksen syita:

• liian pitkān ruohon leikkuu
  tai lian matalalle asetetu
  leikkuukorkeus
• lian suuri etenemisnopeus
• vääränlainen tai lian pitkä liitäntäjohto (jännitelasku) (ks. kappale "Laitteen sahköliitäntä")
• jäahdytsilman ohjaimen (imaukot) riittämätön puhdistus

Uudelleenkäytöönotto:

Laite voidaan ottaa jalleen
normaaliin käyttoön n.
10 minuutin jähtymisajan
jälkeen (ympäristön
lampötilasta riippuen),
(ks. kappale "Käyttoönotto").

Jos leikkuuterä jumiutuu

Pysäytä moottori valittomasti ja vedä verkkopistoke irti. Korjaa sen jälkeen hairion aiheuttaja.

Laitteen käyttoönotto

HUOMIO

Tarkasta koko alue, jolla laitetta kaytetaaan, ja poista kaikki kivet, kepit, rautalangat, luut ja muut vieraat esineet.
- Kännistä moottori ohjeiden mukaan.
- Ole erityisen varovainen, kun käannät ruohonleikkurin tai vedāt sitā itseasi kohti.
Loukkaantumisvaara!
Alä vie kāsiä tai jalkoja
pyörivien osien lahelle!
- Ruhoha leikattaessa on
aina käytettävä tukevia
jalkineita ja pitkiä housuja.
Älä leikkaa
ruohonleikkurilla paljain
jaloin tai sandaaleissa.
- Älä käytä ruohonleikkuria, kun muita henkilöitä (erityisesti lapsia) tai elämää oleskelee lahietäisyddella.

Laitteen sahkoliitantä

Verkkojannitteen tulee
vastata käytöjannitettä (ks. typpikilpi).

Sähköverkon jännitteen tulee vastata laitteen ilmoitettua nimellisjännitettä.

Verkkoliitäntäjohdon suojauksen oltava riittävä (ks. luku "Tekniset tiedot").

Liitantajohtoina saa kayttä
vain johtoja, jotka ovat
vahintään kumivaippaisten
johtoen H07 RN-F DIN/VDE 0282 vahvuisia ja
poikkipinnaltaan vahintään
3 x 1,5 mm² (alle 25 m) tai
3 x 2,5 mm² (alle 50 m).

Liitantajohtojen pistorasioiden
taytyy olla kumia tai
kumpäallysteisiä ja vastata
normin DIN/VDE 0620
vaatimuksia.

Tämlaite on tarkoitettu
käytettäväksi virtavernkossa,
jonka järestelmäimpedanssi
Zmax on siirtokohdassa
(taloliitänta) enintään
0,47 ohmia (50Hz:llä).

Käytäjan tulee varmistaa,
että laitetta käytetaän vain
virtavernkossa, joka tayttään
nämä vaatimukset.
Tarvittaessa
järjestelmämpedanssia voi
tiedustella paikalliselta
voimayhtiöltä.

Vedonestin

11

Vedonestin体系建设
työskentelyn aikana
liitäntäjohdon irtoamisen
vahingossa ja siten laitteen
verkkoliitännan mahdollisen
vaurion.

Liäntäjohto on aina vedettävä vedonestimen kautta.

Tee

10= liitäntäkaapeliin silmukka ja vie se

11= aukon lapi.

Aseta silmukka

12= koukkuun ja vedä kireälle.

Ruohonleikkurinkäynistys

12

OHJE

Älä käynnistä moottoria pitkässä ruohikossa eikä matalimmalla leikkuukorkeudella, koska se vaikeuttaa käynnistämista.

Vaihe 1:

S= Käynnistysnuppia pidetään painettuna.

Vaihe :

R= Moottorin pysaytysvipua painetaan tyontoaisaan ja pidetään kiinni.

Käynnistysnuppi voidaan päästää irti kun moottorin pysäytysvipu on painettuna.

Ruohonleikkurin pysaytys

13

R= Moottorin pysätysvipu päästetaan vapaaksi. Moottori ja leikkuutera pysähtyvät muutamassa sekunnissa.

HUOMIO

Loukkaantumisvaara!

Vedä verkkopistoke irti aina kun poistut ruohonleikkurin luota!

Vedon kytkeminen ME 545 V

OHJE

Veto toimii vain moottorin kaydessa.

Vario-voimansiirtovipua (U) ei saa kaytttaa moottorin seisoessa, koska se voi aiheuttaa voimansiirtomekanismin vaurioitumisen (vipu on lukittuna).

Vaihe 1:

T= Vedon kytkentävipu vedetaan tyontöaisaankinni. Ruohonleikkurin veto kytkeytyy paalle.

Vaihe :

Nopeutta lisataa n portaattomasti vetamalla

U= Vario-voimansiirtovipua taaksepain; nopeutta vahennetaan painamallavipa eteenpain.

Etenemisnopeus:

Portaattomasti valillä

2,4 km/h ja 4,0 km/h

OHJE

Vario-voimansiirron
nopeutta voidaan saedellä
ajon aikana, ilman vedon
poiskytkemista.

Vedon poiskytkentä

Veto kytketaan pois paaastamalla irti

T= vedon kytkentävipu.

Tayttomäärn osoitin

Ruohonkeruusäiliö on varustetu

N= tayttomaaaran osoittimella (sailion ylasassa).

llmavirta, joka syntyy leikkuuterän pyörimisestä ja saa aikaan ruohonkeruusäiliö täytymisen, nostaa täytömaärän osoitinta: Ruohonkeruusäiliö täyttyruohosilpulla.

Ruohonkeruusäiliö
täyttyessä ruhosilpulla
ilmavirta vahenee ja
täytömaärän osoitin
laskeutuu alas:

Ruohonkeruusällö on täynä ja tätyt yyhjentäa (ks. kappale "Ruohonkeruusällion tyhjennys").

Ruohonkeruusäiliönt tyhjennys

HUOMIO

Loukkaantumisvaara!

Ennen ruohonkeruusäiliö tyhjennysta moottori pitäehdottomasti pysayttä.

OHJE

Täysäinen ruohonkeruusäiliö voi painaa jopa 16 kg.

• Irrota ruohonkeruusäiliö laitteesta (ks. kappale "Ruohonkeruusäiliö kiinnitys ja irrotus").

Avaa ruohonkeruusäiliö

13= Avaa lukkovipu ja kännä

5= ruohonkeruusällö n yläosa yloispain auki.

Kaannä taytnyty

K= ruohonkeruusaillio taaksepain.

Ruohonkeruusäiliönyläosan

14= kahvasta ja ruohonkeruusäiliön alaosan

15= kahvasta saadaan hyva ote ja ruohonkeruusailio on helppo tyhjentaa.

Huolto

HUOMIO

Loukkaantumisvaara!
Vedä verkkopistok

ehdottomasti irti ennen
huolto- ja puhistustöiden tai
leikkuuterän toiden
aloittamista.

stoke

E

Loukkaantumisvaara! Käytä toiden aikana aina kasineita.

Alä kosketa leikkuuterä,
ennen kuin se on pysahtynyt kokonaan.

Jos tarvitset lisätietoja tai apuvälineita, känny aina ammattiliikkeen puoleen. VIKING suosittelee teettamän huoltotyt ja korjaukset aina VIKINGliikkeessä.

VIKING suosittelee
käytämään alkuperäisia
VIKING-varaosia.

Laitteen puhdistus

17

Huoltoväli: Jokaisen käytökerran jälkeen

Puhdista laite perusteellisesti jokaisen käytökerran jälkeen. Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidentäa sen käytöikäa.

Puhdista epapuhtaudet
moottorikopan ja kotelon
ylaosan valissä olevasta
jäähdytysilman ohjaimesta
(imuaukko) moottorin riittävän
jäähdytyksen turvaamiseksi.
Puhdista leikkuuterä.

Puhdista leikkurin alapuoli
harjalla ja vedellä. Irrota ensin
tartuneet ruohojäanteet
kotelosta ja poistokanavasta
puutikulla.

Alä suunta vesisuihkua
moottorin osin, tiivisteisiin,
laakerikohtiin tai sähköosiin
(esim. kytkimet). Tästä voi
aiheutua vikoja, joiden
korjaaminen tulee kalliksi.
Alä käytä syövytäviä
puhdistusaineita. Tällaiset
puhdistusaineet voivat vioittaa
muoveja ja metalleja, ja
heikentää siten VIKING-
laitteesi turvallista toimintaa.
Jos lika ei irtoa vedellä,
harjalla tai liinalla, VIKING
suosittelee erikoispuh
distusaineen (esim. STIHLErikoispuhdistusaineen)
käytöä.

HUOMIO

Loukkaantumisvaara!

Ennen kuin leikkuri
käannetaän pystyn se
pitäa asettaa tukevalle ja
tasaiselle alustalle ja säätäa
korkeimmalle leikkuutasolle
(taso 7), koska muuten
leikkuri voi kallistua takaisin
eteenpän.

OHJE

Kallista ruohonleikkurin etuosa ylos puhdistus- ja huoltototita varten. Ennen kuin kallistat laitteen, irrota ruhonkeruusaliio ja kaannä tyontoaisan yloasa eteen (ks. kappale "Tyontoaisan asennus") ja nosta poistoluukku ylos.

Sahkömoottori, pyörät ja vaihteisto

Sähkömootori ei vaadi huohtoa.

Pyörien kuulalaakerit eivät kaipaa huoltoa.

Vario-vaihteisto (ME 545 V) ei vaadi huoltoa.

Työntöaisan yläosa

Huoltoväli: Ennen jokaista käytökertaa

Tyontoaisan ylosa on pinnoitettu eristekerroksella. Mikali se päsee vaurioitumaan, tyontoaisan ylosa on vaihettava uuteen.

Onnettomusvaara sahköiskun vuoksi!

Leikkuuterän huolto

HUOMIO

Loukkaantumisvaara!

Jos tarvitset lisätietoja tai apuvalineita, kaanny aina ammattilikkeen puoleen. VIKING suosittelee käytämaan alkuperäisia VIKING-varaosia.

Huoltoväli: Ennen jokaista käytökertaa

Kallista ruohonleikkuri puhdistusasentoon.

Tarkasta leikkuuterän vauriot (urat tai sarot) ja kuluneisuus ja vaihda tarvittaessa.

Kulumisrajat:

Terän paksuuden tulee olla joka kohdasta vähintään 2 mm. (Tarkastetaan tyontömitalla).

Teroitettaessa leikkuusärmiä saa hioa enintään 5 mm.

Aseta tarkistusta varten 22= viivain teran etureunalle ja tarkasta kuluneisuus.

HUOMIO

Jos ruohonleikkuriin ei ole
asennettu mukana
toimitettua teräa, vaan esim.
lisāvarusteena saatatava
allesilppuava terä,
noudatetaan tātā koskevia
eri kulumisrajoja.

HUOMIO

Loukkaantumisvaara!

Kulunut tera voi kateta ja aiheuttaa vakavia vammoja. Teran huoToa koskevia ohjeita on siksi aina noudatettava.

Terat kuluvat eri lailla niiden kayttöpaikan ja kayton keston mukaan. Jos laitetta kaytetaa niekkapohjalla tai usein kuivissa olosuheissa, tera rasittuu enemmän ja kuluu keskimääräistä nopeammin.

Vaihda leikkuuterän vaihdon yhteydessä aina myös teräruuvi (18).

Leikkuuterän irrotus

Loukkaantumisvaara!
Käytä toiden
aikana aina
kasineita.

Käytä irrotukseen

16= puupalikkaa (ca. 60 × 60 ~mm ), jolla pidat
17= leikkuuterästa vastaan.
18= Teräruuvi kierretään irti ruviavaimella (avainvali 24).
17= Leikkuutera irrotetaan.

Leikkuuterän teroitus

Leikkuutera on teroitettava seuraavia ohjeita noudattaen:

Jäähdytä leikkuuteraa teroituksen aikana esim. vedellä. Terä ei saa sinistyä, koska muutoin sen leikkuukestävyys vahenee.
Teroita tera tasaisesti, jotta epatasapaino ei aiheuta tärinä.

HUOMIO

Loukkaantumisvaara!

Tarkasta terän vauriot ennen asennusta.

Terä pitäa vaihtaa uuteen,
jos havaitaan uria tai säröja,
jos leikkuusärmiä on
teroitetu yli 5 mm tai jos
tera on jostain kohdasta
ohuempi kuin 2 mm
(kulumisrajat).

Terän teroituskulma on 30^

Leikkuuteran tasapainon tarkastus

19= Ruuvitalta työnnetään
20= keskireiän lapi
17= leikkuuteraaan ja leikkuutera asetetaan vaakasuoraan.

Jos terän tasapaino on kunnossa, se pysyy vaakasuorassa.

• Jos terä kallistuu toiseen suuntaan, tātā puolta on hiottava, kunnes tasapaino saavutetaan.

Leikkuuterän asennus

21

Vedon kytkentävaijerin sātö

22

Loukkaantumisvaara! Käytä toiden aikana aina käsineita.

Huoltoväli:

Tarvittaessa (veto ei kytkeydy paallee vedon kytkentävivusta vedettäessä)

17= Asenna leikkuuterä paikalleen ylostaivutetut reunat ylospain. Käytä asennukseen
16= puupalikkaa (ca. 60 × 60 ~mm ), jolla pidät vastaan leikkuuterästa.
18= Teräruuvi kirstetään 10 - 15 Nm tiukkuuteen.

Vajerin kireys on saadetty tehtaalla oikeaksi. Joskus voi olla kuitenkin tarpeen saataa vajeria pitk'an kayttöajan jälkeen.

Saatto tehdaaynyontoaisan ylaosassa vasemmalla olevalla

21= saatoruuvilla.

Oikea saatto:

HUOMIO

Loukkaantumisvaara!

Noudata tarkasti
teräruuvien ohjeenmukaista
10 - 15 Nm kiristystiukkuutta, jotta leikkuuterä
tulee varmasti kunnolla
kiinni.

Teräruvi (18) lukitaan lisäksi Loctite 243:lla.

Paina vedon kytkentävipua ja vedà ruohonleikkuria samalla taaksepäin.

Vetävien pyörien täytyy
luksiitua suunnilleen vivun
liikeradan ensimmäisen
kolmanneksen jälkeen.

Kiertamalla

21= sāātóruuvia suuntaan "+" vajeri kirstyy, kiertāmälla suuntaan " se lôystyy.

HUOMIO

Loukkaantumisvaara!

Jos vetävät pyörät
lukkiutuvat taaksepän
vedettäessä jo silloin, kun
vedon kytkentävipua ei
paineta, vajeri on vaärin
säädetty ja ruohonleikkurin
veto on jatkuvasti paällä.
Ruohonleikkuri voi lahteä
tahattomasti liikkeelle jo
käynnistyksen yhteydessä
ja aiheuttaa henkilö- ja
esinevehinkoja.

Saatopittaasuorittaa uudelleen (kanny tarvittaessa ammattilikkeenuooleen,VIKING suosittelee VIKING-huoltokorjaamoa).

Varastointi (talvisäilytys)

Säilytystilan tulee olla kuiva ja polyton. Ruohonleikkuri tulee sailyttäa lasten ulottumattomissa.

Mahdolliset toimintahäiriö
tulee korjata aina ennen
varastointia, jotta laite pysyy
aina käytövarmassa
kunnossa.

Huolehdi seuraavista
kohteista ennen pitempa
varastointia (talvisailytys):

• Puhdista huolellisesti kaikki laitteen ulkopuoliset osat.
• Oljyä tai rasvaa hyvin kaikki likkuvat osat.

Ympäristönsuojelu

Ruhojate ei kuulu jatteiden joukoon, vaan se tulee kompostoida.

Pakkaukset, laite ja

lisātarvikkeet on valmistetu
kierratettāvista materiaialesta
ja ne tulee havittāa
asianmukaisesti.

Materialiaijatteiden lajittelu
säästä ympäristöä ja edistää
kierrätettävien aineiden
uudelleenkäytöä. Tastä
systä loppuunkäytetylaite
tulee toimittaa
kierratyskeskukseen.

Varaosat

Leikkuuterä

63407020100

OHJE

Kiinnityselementit leikkuuterä varten (esim. teräruuvi, lukkolevy) pitä uusia teräa vaidettaessa tai asennettaessa. Varaosia on saatavissa VKING myjälta.

Kulumisen minimointi ja vaurioiden valttäminen

Tärkeitä huolto- ja hoitohjeita

koskien sahkokaytöisia ruohonleikkureita

Noudata ehdottomasti seuraavia ohjeita valttäksesi laitteen vauriot ja liallisen kulumisen:

1. Kuluvat osat

Laitteen jotkut osat altistuvat luonnolliselle kulumiselle myos ohjeenmukaisessa kaytossa ja on vaihettava ajoissa kayttotavan ja -ajan mukaan.

Naita osia ovat mm.:

• terä
• ruohonkeruusäiliö
• suojalistat
• kiilahihna (ME 545 V)

2. Näden käytöhjeiden märäysten noudattaminen

VIKING-laitetta tulee kayttä,
huoltaa ja sailyttäa naitä
kayttöhjeita huolela
noudattaen. Kayttäja vastaa
itse kaikista vahingoista, jotka
ovat aiheutuneet turvallisuus-,
kayttö- ja hulto-ohjeiden
laiminlyönnistä.

Tämä koskee erityisesti seuraavia kohtia:

• riittämattomästi mitoitettu virtajohto (vahimmäislapimitta)
• väärä sähkölitäntä (jännite)
• tuotteeseen ilman VIKINGin hyväksyntä tehdyt muutokset
• tyokalujen ja tarvikkeiden käytö, jotka eivat ole laitteelle hyväksytjä, sopivia tai jotka ovat laadultaan heikkoja.
• tuotteen
  märäystenvastainen käytö
• tuotteen käytö urheilutilaisuksissa tai kilpailuissa
• tuotteen viallisten
  rakenneosien jatketun
  käytön aiheuttamat
  seurausvauriot

3. Huoltotyöt

Kappaleessa "Huolto" selostetut tyot tulee tehdä saannollisesti. Ne huoltotyot, joita kayttajä ei voi itse suorittaa, tulee jattäa ammattilikkeen tehtaväksi.

VIKING suosittelee teettamän
huoltotyöt ja korjaukset
VIKING-liikkeessä.

VIKING-liikkeissaaatina ammattitaitoisen ja asiantuntevan palvelun.

Jos namä työt jatetään
tekemättä, seurauksena voi
ilmetä vaurioita, joista käytäjä
vastaa itse.

Naita ovat esimerkiki:

• käytömoottorin vauriot, jotka johtuvat jähdytsilman ohjaimen (imuaukot) puutteellisesta puhdistuksesta
• epäasianmukaisesta säilytksestä johtuvat korroosio- tai muut seurannaisvauriot
• heikkolaatuisten varaosien käytösta aiheutuneet laitevauriot.
• vauriot, jotka johtuvat
  vääraan aikaan tai
  puutteellisesti suoritetusta
  huollosa tai vauriot, jotka
  johtuvat huolto- tai
  korjaustöistä, joita ei ole
  suoritettu ammattilikkeiden
  korjaamoissa.

Vianetsintä

Häiriö	Mahdollinen syy	Korjaus	Sivu	Kuva
- Moottori ei käynnisty	- Ei verkkojännitettä - Liitäntäjohto/ pistoke, pistorasia tai kytkin vialinen - Käynnistysnuppia ei painettu - Moottorin ylikuormitussuojaus on lauennut - Ruohonleikkurin kotelo on tukkeutunut	- Tarkasta sulake - Tarkasta, vaihda tarvittaessa uuteen - Paina käynnistysnuppia - Anna jäähtyä ja yritä käynnistää uudelleen - Puhdista ruohonleikkurin kotelo (vedä puhdistusa varten verkkopistoke irti)	9 × 10 8, 9, × 11	11 16
- Toistuvasti laukeava verkkosulake	- epäasianmukainen liitäntäjohto - verkon ylikuormitus - Laite on ylikuormittunut, koska leikatu liian pitkää tai liian märkää ruohoa	- Käytä asianmukaista liitäntäjohtoa - Liitä laite toiseen virtapiirin - Sovita leikkuukorkeus ja leikkuunopeus leikkuuolosuhteita vastaaviki	9 9 7, 9	7
- Voimakas tärinä käytön aikana	- Teräruuvi on lõystyny - Moottorin kiinnits on lõystyny - Terä on epätasapainossa virheellisen teroituksen tai murtuman vuoksi	- Kiristä teräruuvi - Kiristä moottorin kiinnitsruuvit - Teroita (tasapainota) tai vaihda terä	12, × × 12, ×	19 18, 19
- Veto ei toimi vedon kytkentävipua vedettäessä (ME 545 V)	- Vetovaijeri säädettyväärin - Kiilahihna kulunut - Vedon kytkentävajeri vialinen (esim. taitunut) - Vaihteisto on vialinen	- Säädä vetovaijeri - Vaihda kiilahihna uuteen - Vaihda vedon kytkentävaijeri - Vaihda vaihteisto	13 × × ×	20
- Vario-voimansirron nopeussäätö ei toimi (ME 545 V)	- Vipua siirretty väärään suuntaan	- Siirä vipu oikeaan suuntaan	10	13
	- Vario-voimansirron vajeri irronnut paikaltaan tai viallinen	- Kiinnitä Vario-voimansirron vajeri paikalleen tai vaihda se uuteen	×
- Epātasainen leikkuujälki, ruoho kellastuu	- Leikkuutera on tylsa tai kulunut	- Teroita tai vaihda leikkuuterä uuteen	12, ×	19
	- Etenemisnopeus leikkukor-keuden suhteen on liian suuri	- Vähennä etenemisnoputta ja/tai valitse oikea leikkuukorkeus	7	7
- Käynistys vaikeeaa tai moottorin teho heikkenee	- Leikattava ruoho liian pitkää tai märkää	- Sovita leikkuukorkeus ja leikkuunopeus leikkuuolosuheita vastaaviksi	7	7
	- Ruohonleikkurin kotelo on tukkeutunut	- Puhdista ruohonleikkurin kotelo (vedä puhdustusa varten verkkopistecke irti)	11	16
- Poistokanava sukossa	- Leikkuuterä kulunut	- Vaihda leikkuuterä	12, ×	19
	- Leikattava ruoho liian pitkää tai märkää	- Sovita leikkuukorkeus ja leikkuunopeus leikkuuolosuheita vastaaviksi	7	7
	Yksikkö	ME 545.1 ME 545.0 C	ME 545.0 V
Sarjatunnus		6340	6340
Moottorin rakenne		Sähkömoottori	Sähkömoottori
Valmistaja		ATB	ATB
Tyyppi		BSRBF 0,75/2-C74	BSRBF 0,75/2-C74
Jännite	Volti [V~]	230	230
Ottoteho	Watti [W]	1600	1600
Sulake	Ampeeri [A]	10	10
Taajuus	Hertsi [Hz]	50	50
Suolausluokka		II	II
Suolauslaji		IPX 4	IPX 4
Leikkuukoneisto		Teräpalkki	Teräpalkki
Leikkuuleveys	cm	43	43
Leikkuukoneiston kierrosluku	1/min	2800	2800
Teräpalkin käytö		Jatkuva	Jatkuva
Direktivin 2000/14/EC mukainen:
Taattu äenentehotasalo LwAd	dB(A)	94	94
Direktivin 2006/42/EC mukainen:
Äänenpainetaso työpaikalla LpA	dB(A)	78	78
Epävarmuus KpA	dB(A)	1	1
Illmoitetu tärinäarvo EN 12096 mukaan:
Mitattu arvo ahw	m/s2	5,20	5,20
Epävarmuus Khw	m/s2	2,08	2,08
Mittaus EN 20 643 mukaan
Teräruuvin kirstystiukkuus	Nm	10 - 15	10 - 15
Takapyörien veto		-	Vario
Etupyörien Ø	mm	180	180
Takapyörien Ø	mm	200	200
Leikkuukorkeus	mm	25 - 80	25 - 80
Ruohonkeruusällö	I	60	60
P/L/K	cm	147x48x102	147x48x102
Paino	kg	26 / 30	32

Kytkentäkaavio

23

22 Verkkolitäntä
23 Käytökatkaisin
24 Moottori
25 Kondensaattori
26 sininen
27ruskea
28 musta

Valmistajan CE-vaatimustenmukaisuusvakuutus

Valmistaja,

VIKING GmbH

vakuuttaa, etta tassmainittu kone

Sähkökäytöinen,

kasinohjattava ruhonleikkuri

Kuvakkeiden selitykset

(2)

Moottorin

kaynnistys

Moottorin

pysaytys

ME 545 V

Vedon kytkenta

Tuotemerkki: VIKING

Tyyppi: ME 545.1

ME 545.0 C

ME 545.0 V

Sarjatunnus: 6340

tayttta seuraavien

EY-direktiivien vaitimukset:

2000/14/EC, 2002/95/EC

Tuote on kehitetty seuraavien

normien mukaisesti:

EN 60335-1,

EN 60335-2-77

Vaatimustemukaisuuden

arviointimenetelma:

Liite VIII (2000/14/EC)

Tarkastuspaikan nimi ja osoite:

Teknisten asiakirjojen laatimisja sailytyspaikka:

Johann Weiglhofer

VIKING GmbH

Mitattu aenentehotaso:

92 dB(A)

Taattu aenentehotoso:

94 dB(A)

Valmistusvuosi ja sarjanumero

on merkitty laitteen

typpikilpeen.

Langkampfen,

02.01.2013

VIKING GmbH

Weighlofer

Tutkimus- ja

tuotekehitysjohtaja

Kuljetus

Työskentele aina käsineitä käyttaen, jotta laitteen

terävreunaiset ja kuumat

osat eivat aiheuta

vammoja.

• Ennen kuljetusta pysäytä laite, verkkojho to irti ja odota terien pysahtymista
  Kuljeta laitetta vain moottori jäahtyneenä.
• Kanna laitetta vain toisen henkilön kanssa.
  Käytä sopivia apuvälineita lastaamiseen

(lastausramppeja, nostolaitteita).

• Varmista laite

kuljetusalustalle riittavan vahvoilla kiinnitysvalineillä (hihnoilla, vajereilla tms.).

Noudata alueellisia maarayksiä laitetta

kuljetettaessa, ennen

kaikkea niitta jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla.

Anna tämä käyttoopas VIKINGlikkeeseen, kun teetät VIKINGtuotteesi huoltotöitä.

VIKING-like vahvistaa kohtaan "Huolto-ohjelma", etta ohjeenmukaiset huoltotyöt on suoritettu asianmukaisesti.

Malli: ME

Sarjanumero:

Luovutus

Paivay's:

VIKING-liikkeen leima

Seuraava houlo

Paiväys:

Päiväys:

VIKING-liikkeen leima

Seuraava houlo

Päiväys:

Päiväys:

VIKING-liikkeen leima

Seuraava huolto

Päiväys:

Päiväys:

VIKING-liikkeen leima

Seuraava huoIto

Paiyavs:

Päiväys:

VIKING-liikkeen leima

Seuraava houlo

Päiväys:

Päiväys:

VIKING-liikkeen leima

Seuraava huolto

Päiväys:

Päiväys:

VIKING-liikkeen leima

Seuraava huoIto

Paiyavs:

Karekunde!

Modelyje ME 545 dešiněje
valdymo rankenos pusëje
troseliú néra. Todě šioje
vejapjověje reikia
sumontuoti tik kairija laido
apsauga nuo perlenkimo
(2).

Dešiněje pusëje montuokite

Anouavapuoloynon maaxapiou

Kivouoc Tpaumatouv! Epyaceoté navtoe ac yavta.

Tia nV aonouvapmoaoynon xpoaiomoinote
