450-50 CT4 - Compresor Aerotec - Manual de utilizare gratuit

Tip produs	Compresor de aer
Marcă	Aerotec
Model	450-50 CT4
Tip de antrenare	Direct
Alimentare electrică	Monofazat 230 V sau trifazat 400 V în funcție de versiune
Presiune maximă	10 bar
Capacitate rezervor	50 litri
Tip de lubrifiere	Lubrifiat
Pornire	Automată prin presostat
Protecție termică	Da
Supapă de siguranță	Da
Reductor de presiune	Da
Manometru	Rezervor și ieșire
Filtru de aspirație	Da, curățare la fiecare 100 de ore
Schimbare ulei	Prima schimbare la 100 h, apoi la fiecare 300 h
Temperatură ambiantă	+5 °C până la +40 °C
Distanță de siguranță	Minimum 3 metri
Utilizare	Numai aer comprimat
Ciclu de funcționare	Intermitent (ex. S3-25)
Transport	Nu transportați sub presiune
Siguranță	Ochelari de protecție obligatorii, risc de arsură, repornire automată
Întreținere	Curățați filtrul, goliți condensul și uleiul
Garanție	Nu acoperă piesele de uzură

Întrebări frecvente - 450-50 CT4 Aerotec

Cum pornesc compresorul?

Conectați ștecherul la o priză adecvată, verificați dacă presostatul este pe « O » (OPRIT). Deschideți robinetul de golire dacă este necesar. Acționați întrerupătorul presostatului pe « I » (PORNIT). Compresorul pornește și pompează aerul până la presiunea maximă, apoi se oprește automat.

De ce se oprește compresorul singur?

Este normal: compresorul funcționează în ciclu automat. Se oprește când se atinge presiunea maximă și repornește automat când presiunea scade cu 2 bari. Dacă motorul se supraîncălzește, protecția termică întrerupe curentul; repornirea are loc automat după răcire (la unele modele, trebuie rearmat manual).

Cum reglez presiunea de ieșire?

Utilizați reductorul de presiune: trageți mânerul în sus, rotiți în sens orar pentru a crește presiunea sau în sens antiorar pentru a o reduce. După reglare, apăsați mânerul pentru a-l bloca. Verificați valoarea pe manometru sau pe repere numerotate.

Când trebuie schimbat uleiul?

La modelele lubrifiate, schimbați uleiul după primele 100 de ore de funcționare, apoi la fiecare 300 de ore. Verificați regulat nivelul cu ajutorul jojei sau al ferestrei de vizualizare.

Cum curăț filtrul de aspirație?

Deșurubați eventuala protecție, scoateți filtrul și curățați-l la fiecare 100 de ore de funcționare (sau mai des într-un mediu prăfuit). Înlocuiți elementul filtrant dacă este înfundat sau uzat.

Ce fac în caz de scurgere de aer la nivelul presostatului?

Aceasta indică uzură sau murdărie pe supapa de reținere. Deșurubați capul hexagonal al supapei, curățați locașul și discul de cauciuc. Înlocuiți discul dacă este uzat, apoi înșurubați cu grijă.

Pot folosi compresorul pentru alte gaze decât aerul?

Nu, aparatul este strict destinat comprimării aerului. Nu utilizați cu alte gaze, în special pentru aplicații farmaceutice, alimentare, spitalicești sau pentru umplerea buteliilor de scufundare.

Ce distanță de siguranță trebuie respectată?

Păstrați o distanță de cel puțin 3 metri între compresor și zona de lucru. De asemenea, țineți departe copiii, animalele și obiectele inflamabile.

Cum transport compresorul?

Folosiți numai mânerul prevăzut în acest scop. Nu transportați niciodată compresorul când rezervorul este sub presiune. Deconectați ștecherul și goliți rezervorul înainte de orice deplasare.

Ce fac dacă compresorul nu repornește după o supraîncălzire?

Lăsați motorul să se răcească. La modelele monofazate, protecția termică se rearmează automat; la versiunile trifazate sau în V, poate fi necesar să acționați manual butonul de restabilire pe bornierul motorului sau să puneți presostatul pe OPRIT apoi pe PORNIT. Dacă problema persistă, verificați tensiunea și uleiul.

MANUAL DE UTILIZARE 450-50 CT4 Aerotec

Citiți manualul de utilizare atât înaintea întrebuințării acestuia cât și în caz de neclarități cu privire la modul său de funcționare.

Important:

Folosirea ochelarilor de protecție în timpul întrebuințării compresorului este obligatorie.

Atentie:

Anumite părți ale compresorului pot atinge temperaturi înalte.

Atentie:

Pornirea și oprirea compresorului se realizează printr-un ciclu automat. În caz de pană de curent, opriți compresorul; acesta poate să pornească singur la revenirea curentului.

Atentie:

Utilizați prize dotate cu împământare pentru a evita riscul de electrocutare.

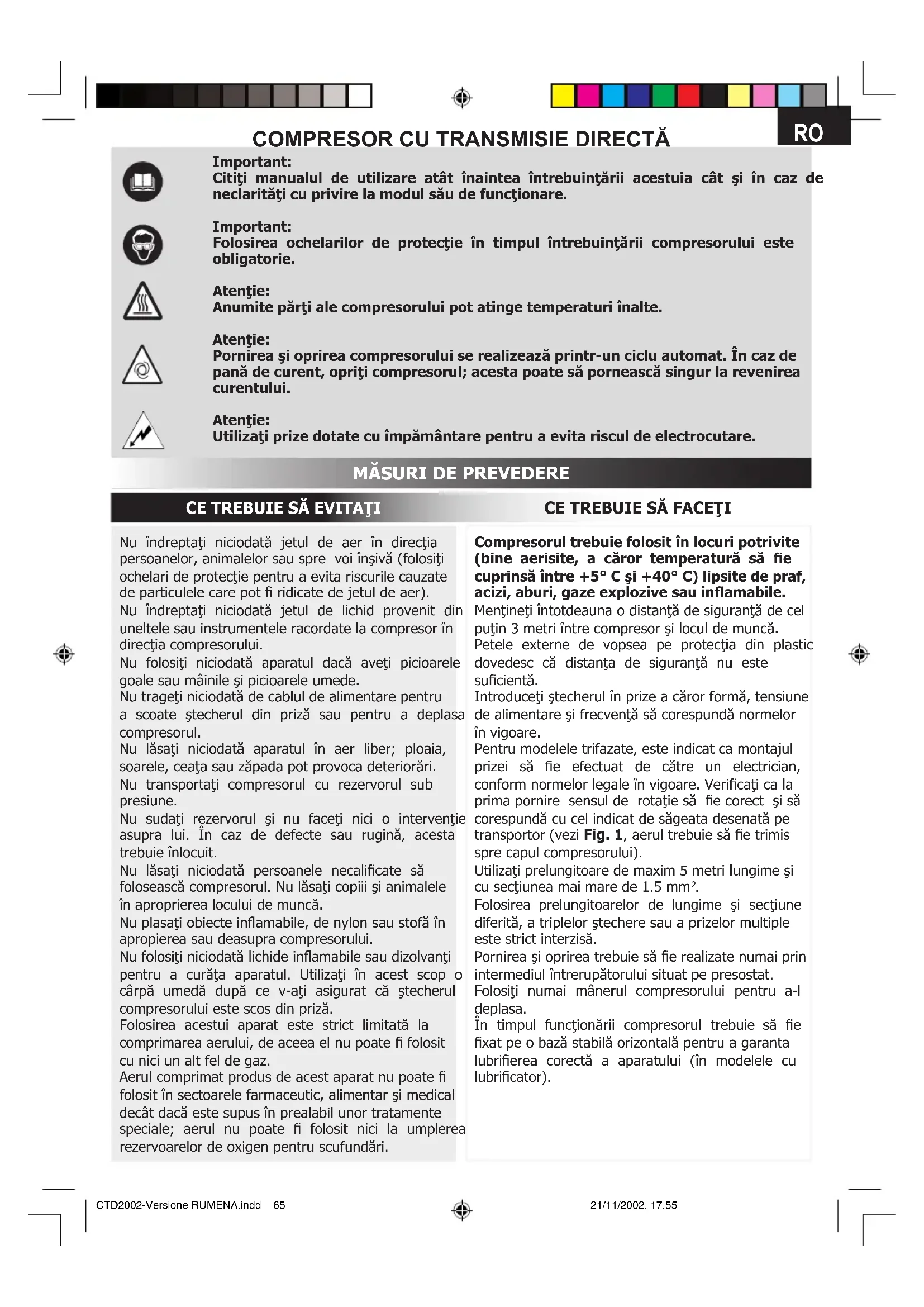

MĂSURI DE PREVEDERE

CE TREBUIE SĂ EVITATI

CE TREBUIE SĂ FACETI

Nu îndreptați niciodată jetul de aer în direcția persoanelor, animalelor sau spre voi înșivă (folosiți ochelari de protecție pentru a evita riscurile cauzate de particulele care pot fi ridicate de jetul de aer).

Nu îndreptați niciodată jetul de lichid provenit din uneltele sau instrumentele racordate la compresor în direcția compresorului.

Nu folosiți niciodată aparatul dacă aveți picioarele goale sau mâinile și picioarele umede.

Nu trageți niciodată de cablul de alimentare pentru a scoate ștecherul din priză sau pentru a deplasa compresorul.

Nu lăsați niciodată aparatul în aer liber; ploaia, soarele, ceața sau zăpada pot provoca deteriorări.

Nu transportați compresorul cu rezervorul sub presiune.

Nu sudați rezervorul și nu faceți nici o intervenție asupra lui. În caz de defecte sau rugină, acesta trebuie înlocuit.

Nu lăsați niciodată persoanele necalificate să folosească compresorul. Nu lăsați copiii și animalele în aproprierea locului de muncă.

Nu plasați obiecte inflamabile, de nylon sau stofă în apropierea sau deasupra compresorului.

Nu folosiți niciodată lichide inflamabile sau dizolvanti pentru a curăța aparatul. Utilizați în acest scop o cârpă umedă după ce v-ați asigurat că ștecherul compresorului este scos din priză.

Folosirea acestui aparat este strict limitată la comprimarea aerului, de aceea el nu poate fi folosit cu nici un alt fel de gaz.

Aerul comprimat produs de acest aparat nu poate fi folosit în sectoarele farmaceutic, alimentar și medical decât dacă este supus în prealabil unor tratamente speciale; aerul nu poate fi folosit nici la umplerea rezervoarelor de oxigen pentru scufundări.

Compresorul trebuie folosit în locuri potrivite (bine aerisite, a căror temperatură să fie cuprinsă între +5° C și +40° C) lipsite de praf, acizi, aburi, gaze explozive sau inflamabile.

Mențineți întotdeauna o distanță de siguranță de cel puțin 3 metri între compresor și locul de muncă.

Petele externe de vopsea pe protecția din plastic dovedesc că distanța de siguranță nu este suficientă.

Introduceți ștecherul în prize a căror formă, tensiune de alimentare și frecvență să corespundă normelor în vigoare.

Pentru modelele trifazate, este indicat ca montajul prizei să fie efectuat de către un electrician, conform normelor legale în vigoare. Verificați ca la prima pornire sensul de rotație să fie corect și să corespundă cu cel indicat de săgeata desenată pe transportor (vezi Fig. 1, aerul trebuie să fie trimis spre capul compresorului).

Utilizați prelungitoare de maxim 5 metri lungime și cu sectiunea mai mare de 1.5 mm².

Folosirea prelungitoarelor de lungime și sectiune diferită, a triplelor stechere sau a prizelor multiple este strict interzisă.

Pornirea și oprirea trebuie să fie realizate numai prin intermediul întrerupătorului situat pe presostat.

Folosiți numai mânerul compresorului pentru a-l deplasa.

În timpul funcționării compresorul trebuie să fie fixat pe o bază stabilă orizontală pentru a garanta lubrifierea corectă a aparatului (în modelele cu lubrificator).

CE TREBUIE SĂ ȘTITI

Acest compresor funcționează cu un raport de intermitență (indicat pe plăcuța cu datele tehnice) de 25% (2.5 minute de funcționare și 7.5 minute de pauză) pentru a evita încălzirea excesivă a motorului electric. Dacă se verifică o astfel de situație, mecanismul de protecție termică cu care aparatul este dotat intervine și întrerupe alimentarea compresorului cu curent electric. Odată ce se restabilesc parametrii de temperatură ideali pentru motor, compresorul pornește în mod automat.

La anumite modele în „V” trebuie să interveniți manual, apăsând pe butonul de restabilire de pe cutia de racorduri a motorului (vezi fig. 2).

Pentru a facilita pornirea aparatului, este indicat ca, în afara operațiilor descrise mai sus, să opriți compresorul (prin apăsarea pe butonul de oprire/pornire de pe presostat) și să-l porniți din nou. (vezi fig. 3-4-5).

La modelele trifazate este suficient să apăsați pe butonul presostatului (poziția pornire) (vezi fig. 4). Modelele monofazate sunt dotate cu un presostat cu o supapă de descărcare a aerului cu închidere întârziată care facilitează pornirea motorului. Este deci normal să auziți un şuierat scurt (datorat ieșirii aerului), când rezervorul este gol.

Toate modelele sunt dotate cu o supapă de siguranță care intervine în caz de funcționare anormală a presostatului, garantând astfel siguranța aparatului.

În faza de montare a unei unelte sau a unui instrument este obligatoriu să se oprească fluxul de aer emis. Folosirea compresorului în scopurile pentru care a fost creat (umflare, funcționarea utilajelor pneumatice, vopsire, spălare cu detergenți apoși, etc.) necesită o pregătire specifică pentru cunoașterea și respectarea normelor prevăzute, specifice fiecărui caz.

PORNIREA ŞI FOLOSIREA COMPRESORULUI

Montați roțile și piciorușele de susținere (sau ventuzele, în funcție de model) urmărind instrucțiunile.

Verificați dacă datele electrice de pe plăcuță corespund cu valorile reale ale instalației (voltaj și putere). Introduceți ștecherul cablului de alimentare în priza corespunzătoare și verificați dacă întrerupătorul luminos de pe compresor este în poziția „închis” „O”.

Pentru modelele cu lubrificator: verificați nivelul de ulei cu ajutorul tijei (introdusă în bușonul de umplere al rezervorului de ulei) (vezi fig. 7a-7b-7c) sau prin intermediul vizorului (vezi fig. 7d); dacă este necesar, mai adăugați ulei.

Din acest moment, compresorul poate fi folosit

Apăsând pe întrerupătorul presostatului (vezi fig. 4) compresorul pornește și pompează aer spre rezervor, prin intermediul tubului de trimitere.

Odată ce se ajunge la valoarea de etalonare superioară (înregistrată de fabricant în timpul fazei de testare) compresorul se oprește și, prin intermediu unei supape care se află sub presostat, evacuează aerul în exces rămas în cap și în tubul de trimitere.

Datorită lipsei de presiune din capul compresorului, operațiile succesive de aprindere automată sunt facilitate. Când se atinge valoarea de etalonare inferioară (2 bar între valoarea superioară și cea inferioară), compresorul pornește automat.

Este posibil să verificați presiunea în interiorul rezervorului cu ajutorul manometrului din dotare (vezi fig. 8). Compresorul continuă să lucreze în acest fel (ciclul este automat) până când apăsați pe întrerupătorul de pornire/oprire al presostatului.

Dacă doriți să porniți din nou compresorul, așteptați cel puțin 10 secunde de la oprire.

Toate modele sunt dotate cu un regulator de presiune. Acționând asupra mânerului regulatorului (ridicândul și rotindu-l în sens orar pentru a mări presiunea sau în sens antiorar pentru a o micșora – vezi fig. 9a) este posibil să reglați presiunea aerului; în acest fel, funcționarea uneltelor pneumatice se îmbunătățește. Când ați obținut valoarea dorită, apăsați pe mâner pentru a-l bloca (vezi fig. 9b). Anumite modele sunt prevăzute cu o roată sub mâner; rotiți-o până se blochează mânerul (vezi fig. 9c, 9d).

Este posibil să verificați presiunea cu ajutorul manometrului (în dotarea anumitor modele) sau făcând referință la liniuțele numerotate de pe mâner (care indică valori diferite de presiune).

Când ați terminat folosirea aparatului, scoateți ștecherul din priză și goliți rezervorul (vezi fig. 10, 11).

ÎNTRETINERE

ÎNAINTE DE ORICE OPERAȚIE SCOATEȚI APARATUL DIN PRIZĂ ȘI GOLIȚI COMPLET REZERVORUL (vezi g. 10-11).

Deşurubați şuruburile protecției din plastic (vezi g. 12a), curățiți filtrul de aspirație în funcție de mediul în care lucrați; se recomandă curățirea lui la 100 ore de muncă (vezi g. 12b, 12c). Înlocuiți filtrul, dacă este necesar, căci filtrul murdar micșorează randamentul aparatului și accelerează uzura lui.

Pentru modelele cu lubrificator: schimbați uleiul după primele 100 de ore de funcționare și succesiv, după 300 de ore (vezi fig. 13a, 13b, 13c). Controlați periodic nivelul de ulei.

La sfârșitul fiecărei operații, dacă durează mai mult de o oră, sau periodic, se recomandă golirea lichidului provenit din condensarea vaporilor care se formează în rezervor (vezi g. 11) datorită umidității aerului.

Acest lucru este necesar pentru a evita formarea de rugină și, în consecință, pentru a putea beneficia de capacitatea totală a rezervorului.

Uleiul folosit (în modelele cu lubrifiant) și lichidul format prin condensarea vaporilor TREBUIE SĂ FIE ELIMINAȚI CONFORM LEGILOR ÎN VIGOARE privind protecția mediului înconjurător.

GARANTIA

Piesele componente și electrice care sunt supuse uzurii ca urmare a funcționării normale a aparatului nu sunt acoperite de garanție. Garanția reprezintă obligația fabricantului de a repara sau înlocui piesele care prezintă defecte, în urma verificării acestora de către persoanele recunoscute de către fabricant. Condiția este ca defectele să fie din fabricație sau legate de calitatea materialelor folosite (defecte din vina fabricantului) și nu datorate unei normale uzuri sau din cauza unor acte de neglijență, sau din lipsa de pregătire a personalului.

Garantia nu se aplică dacă aparatul a fost folosit în mod eronat (diferit de cel indicat în manualul de utilizare) sau reparat și/sau demontat (chiar și partial) de către persoane care nu sunt specializate sau autorizate de către fabricant, dacă a fost utilizat excesiv sau în scopuri neadecvate și dacă daunele au fost create de cazuri întâmplătoare sau de forță majoră. Toate modelele cu rezervor până la 100 de litri trebuie să fie expediate la Centrul de Service în porto franco și vor fi livrate din nou utilizatorului (cheltuielile de transport vor fi suportate de destinatar).

Cereți furnizorului dvs. adresa centrului cel mai apropiat.

Constructorul își rezervă dreptul de a face modificări în orice moment, după cum consideră necesar, fără nici un preaviz.

ANOMALII POSIBILE (INTERVENTIILE DESCRISE SUNT ADMISE)

Anomalie Cauză Remediu

Supapa presostatului pierde aer chiar și cu compresorul oprit.	Ventilul de reținere nu funcționează în mod corect, din cauza impurităților depuse la etanșare sau a uzurii sale.	Deșurubați capul hexagonal al ventilului și curățați locașul și discul de cauciuc (înlocuiti-I dacă este necesar). Montați la loc și însurubați bine (vezi g. 14a, 14b).
Randamentul este diminuat. Compresorul efectuează prea multe porniri. Presiunea este joasă.	Compresorul este supus la eforturi prea mari. Ori garniturile/joncțiunile nu sunt etanșe, ori filtrul de aspirație este murdar.	Înlocuiti garniturile/juncturile racordurilor. Curățiți sau înlocuiti filtrul.
Compresorul se oprește singur dar pornește din nou, automat, după câteva minute.În modelele în V, 3 CP, nu pornește.	Temperatura în interiorul motorului este prea mare, ceea ce necesită intervenția protecției termice.	Curățiți tuburile de aer ale transportorului. Încercați să îmbunătățiți calitatea aerului la locul de muncă. Repuneți în funcțiune protecția termică. Pentru modelele cu lubrificator și în V: verificați nivelul și calitatea uleiului întrebuințat. Pentru modelele în V: controlați tensiunea pe rețeaua electrică.
După câteva tentative de pornire nereușite, motorul se oprește.	Ca mai sus, protecția termică intervine și împiedică pornirea motorului din cauza temperaturii ridicate (Verificați și dacă tensiunea de alimentare este corectă sau dacă ștecherul nu iese din priză în timpul funcționării.).	Apăsați pe întrerupătorul de pornire/oprire. Încercați să îmbunătățiți calitatea aerului la locul de muncă. Așteptați câteva minute, după care motorul pornește automat. Pentru modelele în V, 3 CP: repuneți în funcțiune protecția termică. Evitați utilizarea prelungitoarelor pentru cablul de alimentare.
Compresorul nu se oprește și intervine supapa de siguranță.	Funcționarea compresorului este anormală sau presostatul este defect.	Scoateți ștecherul din priză și adresați-vă unui centru de service.
