MANUAL DE UTILIZARE 400-50 Aerotec

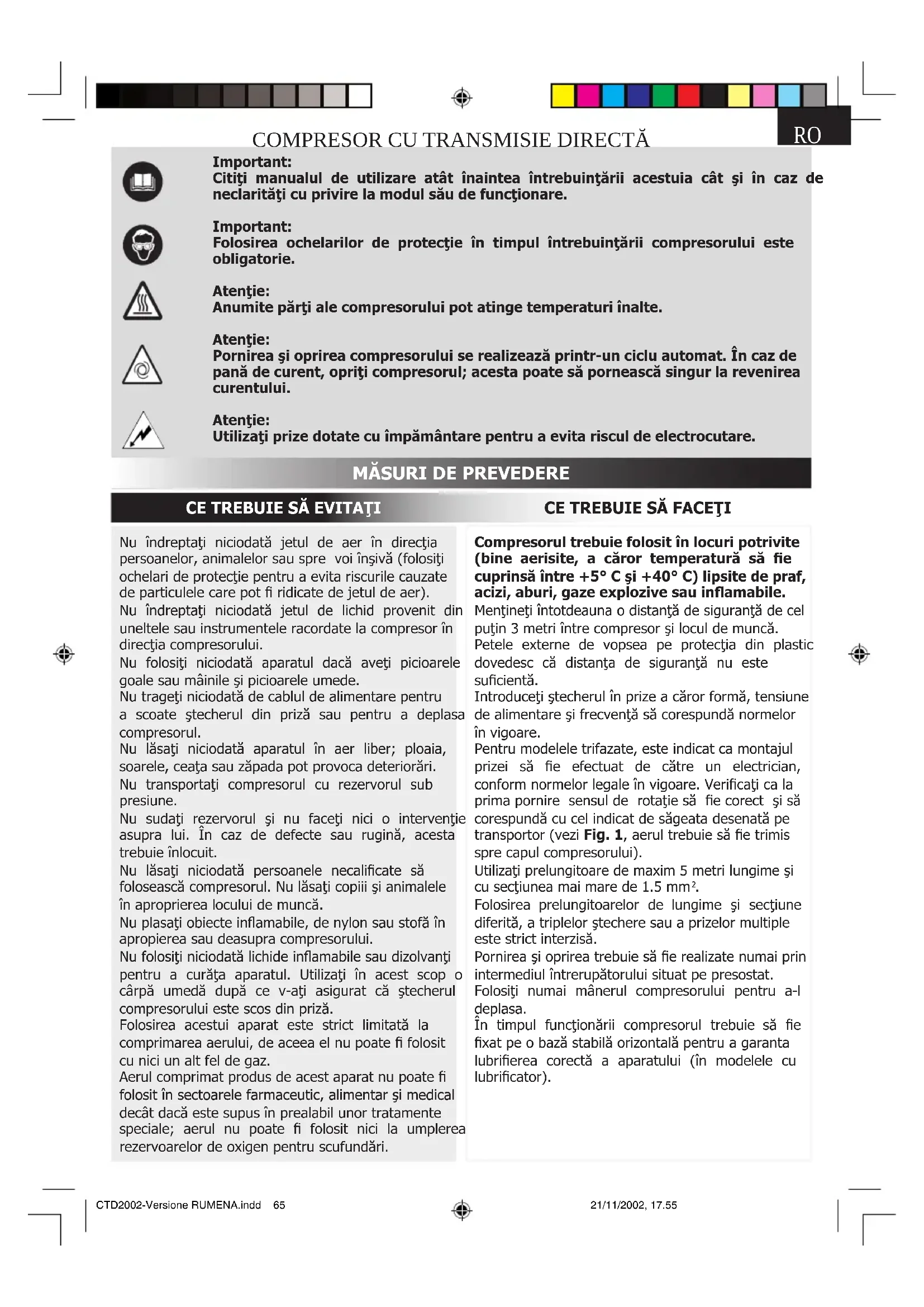

Important:Citiţi manualul de utilizare atât înaintea întrebuinţării acestuia cât şi în caz de neclarităţi cu privire la modul său de funcţionare. Important:Folosirea ochelarilor de protecţie în timpul întrebuinţării compresorului este obligatorie. Atenţie:Anumite părţi ale compresorului pot atinge temperaturi înalte. Atenţie:Pornirea şi oprirea compresorului se realizează printr-un ciclu automat. În caz de pană de curent, opriţi compresorul; acesta poate să pornească singur la revenirea curentului. Atenţie:Utilizaţi prize dotate cu împământare pentru a evita riscul de electrocutare.

Nu îndreptaţi niciodată jetul de aer în direcţia persoanelor, animalelor sau spre voi înşivă (folosiţi ochelari de protecţie pentru a evita riscurile cauzate de particulele care pot ridicate de jetul de aer).Nu îndreptaţi niciodată jetul de lichid provenit din uneltele sau instrumentele racordate la compresor în direcţia compresorului. Nu folosiţi niciodată aparatul dacă aveţi picioarele goale sau mâinile şi picioarele umede. Nu trageţi niciodată de cablul de alimentare pentru a scoate ştecherul din priză sau pentru a deplasa compresorul.Nu lăsaţi niciodată aparatul în aer liber; ploaia, soarele, ceaţa sau zăpada pot provoca deteriorări. Nu transportaţi compresorul cu rezervorul sub presiune.Nu sudaţi rezervorul şi nu faceţi nici o intervenţie asupra lui. În caz de defecte sau rugină, acesta trebuie înlocuit. Nu lăsaţi niciodată persoanele necalicate să folosească compresorul. Nu lăsaţi copiii şi animalele în aproprierea locului de muncă. Nu plasaţi obiecte inamabile, de nylon sau stofă în apropierea sau deasupra compresorului. Nu folosiţi niciodată lichide inamabile sau dizolvanţi pentru a curăţa aparatul. Utilizaţi în acest scop o cârpă umedă după ce v-aţi asigurat că ştecherul compresorului este scos din priză.Folosirea acestui aparat este strict limitată la comprimarea aerului, de aceea el nu poate folosit cu nici un alt fel de gaz. Aerul comprimat produs de acest aparat nu poate folosit în sectoarele farmaceutic, alimentar şi medical decât dacă este supus în prealabil unor tratamente speciale; aerul nu poate folosit nici la umplerea rezervoarelor de oxigen pentru scufundări.Compresorul trebuie folosit în locuri potrivite (bine aerisite, a căror temperatură să e cuprinsă între +5° C şi +40° C) lipsite de praf, acizi, aburi, gaze explozive sau inamabile.Menţineţi întotdeauna o distanţă de siguranţă de cel puţin 3 metri între compresor şi locul de muncă.Petele externe de vopsea pe protecţia din plastic dovedesc că distanţa de siguranţă nu este sucientă. Introduceţi ştecherul în prize a căror formă, tensiune de alimentare şi frecvenţă să corespundă normelor în vigoare.Pentru modelele trifazate, este indicat ca montajul prizei să e efectuat de către un electrician, conform normelor legale în vigoare. Vericaţi ca la prima pornire sensul de rotaţie să e corect şi să corespundă cu cel indicat de săgeata desenată pe transportor (vezi Fig. 1, aerul trebuie să e trimis spre capul compresorului). Utilizaţi prelungitoare de maxim 5 metri lungime şi cu secţiunea mai mare de 1.5 mm

Folosirea prelungitoarelor de lungime şi secţiune diferită, a triplelor ştechere sau a prizelor multiple este strict interzisă.Pornirea şi oprirea trebuie să e realizate numai prin intermediul întrerupătorului situat pe presostat. Folosiţi numai mânerul compresorului pentru a-l deplasa. În timpul funcţionării compresorul trebuie să e xat pe o bază stabilă orizontală pentru a garanta lubrierea corectă a aparatului (în modelele cu lubricator).

Acest compresor funcţionează cu un raport de intermitenţă (indicat pe plăcuţa cu datele tehnice) de 25% (2.5 minute de funcţionare şi 7.5 minute de pauză) pentru a evita încălzirea excesivă a motorului electric. Dacă se verică o astfel de situaţie, mecanismul de protecţie termică cu care aparatul este dotat intervine şi întrerupe alimentarea compresorului cu curent electric. Odată ce se restabilesc parametrii de temperatură ideali pentru motor, compresorul porneşte în mod automat. La anumite modele în „V” trebuie să interveniţi manual, apăsând pe butonul de restabilire de pe cutia de racorduri a motorului (vezi g. 2). Pentru a facilita pornirea aparatului, este indicat ca, în afara operaţiilor descrise mai sus, să opriţi compresorul (prin apăsarea pe butonul de oprire/pornire de pe presostat) şi să-l porniţi din nou. (vezi g. 3-4-5). La modelele trifazate este sucient să apăsaţi pe butonul presostatului (poziţia pornire) (vezi g. 4). Modelele monofazate sunt dotate cu un presostat cu o supapă de descărcare a aerului cu închidere întârziată care facilitează pornirea motorului. Este deci normal să auziţi un şuierat scurt (datorat ieşirii aerului), când rezervorul este gol. Toate modelele sunt dotate cu o supapă de siguranţă care intervine în caz de funcţionare anormală a presostatului, garantând astfel siguranţa aparatului. În faza de montare a unei unelte sau a unui instrument este obligatoriu să se oprească uxul de aer emis. Folosirea compresorului în scopurile pentru care a fost creat (umare, funcţionarea utilajelor pneumatice, vopsire, spălare cu detergenţi apoşi, etc.) necesită o pregătire specică pentru cunoaşterea şi respectarea normelor prevăzute, specice ecărui caz.

PORNIREA ŞI FOLOSIREA COMPRESORULUI

Montaţi roţile şi picioruşele de susţinere (sau ventuzele, în funcţie de model) urmărind instrucţiunile. Vericaţi dacă datele electrice de pe plăcuţă corespund cu valorile reale ale instalaţiei (voltaj şi putere). Introduceţi ştecherul cablului de alimentare în priza corespunzătoare şi vericaţi dacă întrerupătorul luminos de pe compresor este în poziţia „închis” „O”. Pentru modelele cu lubricator: vericaţi nivelul de ulei cu ajutorul tijei (introdusă în buşonul de umplere al rezervorului de ulei) (vezi g. 7a-7b-7c) sau prin intermediul vizorului (vezi g. 7d); dacă este necesar, mai adăugaţi ulei. Din acest moment, compresorul poate folosit Apăsând pe întrerupătorul presostatului (vezi g. 4) compresorul porneşte şi pompează aer spre rezervor, prin intermediul tubului de trimitere. Odată ce se ajunge la valoarea de etalonare superioară (înregistrată de fabricant în timpul fazei de testare) compresorul se opreşte şi, prin intermediu unei supape care se aă sub presostat, evacuează aerul în exces rămas în cap şi în tubul de trimitere. Datorită lipsei de presiune din capul compresorului, operaţiile succesive de aprindere automată sunt facilitate. Când se atinge valoarea de etalonare inferioară (2 bar între valoarea superioară şi cea inferioară), compresorul porneşte automat. Este posibil să vericaţi presiunea în interiorul rezervorului cu ajutorul manometrului din dotare (vezi g. 8). Compresorul continuă să lucreze în acest fel (ciclul este automat) până când apăsaţi pe întrerupătorul de pornire/oprire al presostatului. Dacă doriţi să porniţi din nou compresorul, aşteptaţi cel puţin 10 secunde de la oprire. Toate modelele sunt dotate cu un regulator de presiune. Acţionând asupra mânerului regulatorului (ridicându- l şi rotindu-l în sens orar pentru a mări presiunea sau în sens antiorar pentru a o micşora – vezi g. 9a) este posibil să reglaţi presiunea aerului; în acest fel, funcţionarea uneltelor pneumatice se îmbunătăţeşte. Când aţi obţinut valoarea dorită, apăsaţi pe mâner pentru a-l bloca (vezi g. 9b). Anumite modele sunt prevăzute cu o roată sub mâner; rotiţi-o până se blochează mânerul (vezi g. 9c, 9d). Este posibil să vericaţi presiunea cu ajutorul manometrului (în dotarea anumitor modele) sau făcând referinţă la liniuţele numerotate de pe mâner (care indică valori diferite de presiune). Când aţi terminat folosirea aparatului, scoateţi ştecherul din priză şi goliţi rezervorul (vezi g. 10, 11). CTD2002-Versione RUMENA.indd 21/11/2002, 17.5566I

ÎNTREŢINERE ÎNAINTE DE ORICE OPERAŢIE SCOATEŢI APARATUL DIN PRIZĂ ŞI GOLIŢI COMPLET REZERVORUL (vezi g. 10-11). Deşurubaţi şuruburile protecţiei din plastic (vezi g. 12a), curăţiţi ltrul de aspiraţie în funcţie de mediul în care lucraţi; se recomandă curăţirea lui la 100 ore de muncă (vezi g. 12b, 12c). Înlocuiţi ltrul, dacă este necesar, căci ltrul murdar micşorează randamentul aparatului şi accelerează uzura lui. Pentru modelele cu lubricator: schimbaţi uleiul după primele 100 de ore de funcţionare şi succesiv, după 300 de ore (vezi g. 13a, 13b, 13c). Controlaţi periodic nivelul de ulei. La sfârşitul ecărei operaţii, dacă durează mai mult de o oră, sau periodic, se recomandă golirea lichidului provenit din condensarea vaporilor care se formează în rezervor (vezi g. 11) datorită umidităţii aerului. Acest lucru este necesar pentru a evita formarea de rugină şi, în consecinţă, pentru a putea benecia de capacitatea totală a rezervorului. Uleiul folosit (în modelele cu lubriant) şi lichidul format prin condensarea vaporilor TREBUIE SĂ FIE ELIMINAŢI CONFORM LEGILOR ÎN VIGOARE privind protecţia mediului înconjurător. GARANŢIA Piesele componente şi electrice care sunt supuse uzurii ca urmare a funcţionării normale a aparatului nu sunt acoperite de garanţie. Garanţia reprezintă obligaţia fabricantului de a repara sau înlocui piesele care prezintă defecte, în urma vericării acestora de către persoanele recunoscute de către fabricant. Condiţia este ca defectele să e din fabricaţie sau legate de calitatea materialelor folosite (defecte din vina fabricantului) şi nu datorate unei normale uzuri sau din cauza unor acte de neglijenţă, sau din lipsa de pregătire a personalului. Garanţia nu se aplică dacă aparatul a fost folosit în mod eronat (diferit de cel indicat în manualul de utilizare) sau reparat şi/sau demontat (chiar şi parţial) de către persoane care nu sunt specializate sau autorizate de către fabricant, dacă a fost utilizat excesiv sau în scopuri neadecvate şi dacă daunele au fost create de cazuri întâmplătoare sau de forţă majoră. Toate modelele cu rezervor până la 100 de litri trebuie să e expediate la Centrul de Service în porto franco şi vor livrate din nou utilizatorului (cheltuielile de transport vor suportate de destinatar). Cereţi furnizorului dvs. adresa centrului cel mai apropiat. Constructorul îşi rezervă dreptul de a face modicări în orice moment, după cum consideră necesar, fără nici un preaviz. ANOMALII POSIBILE (INTERVENŢIILE DESCRISE SUNT ADMISE) Anomalie Cauză Remediu Supapa presostatului pierde aer chiar şi cu compresorul oprit.Randamentul este diminuat. Compresorul efectuează prea multe porniri. Presiunea este joasă. Compresorul se opreşte singur dar porneşte din nou, automat, după câteva minute.În modelele în V, 3 CP, nu porneşte. După câteva tentative de pornire nereuşite, motorul se opreşte.Ventilul de reţinere nu funcţionează în mod corect, din cauza impurităţilor depuse la etanşare sau a uzurii sale. Compresorul este supus la eforturi prea mari. Ori garniturile/joncţiunile nu sunt etanşe, ori ltrul de aspiraţie este murdar.Temperatura în interiorul motorului este prea mare, ceea ce necesită intervenţia protecţiei termice.Ca mai sus, protecţia termică intervine şi împiedică pornirea motorului din cauza temperaturii ridicate (Vericaţi şi dacă tensiunea de alimentare este corectă sau dacă ştecherul nu iese din priză în timpul funcţionării.). Deşurubaţi capul hexagonal al ventilului şi curăţaţi locaşul şi discul de cauciuc (înlocuiţi-l dacă este necesar). Montaţi la loc şi înşurubaţi bine (vezi g. 14a, 14b). Înlocuiţi garniturile/juncturile racordurilor. Curăţiţi sau înlocuiţi ltrul. Curăţiţi tuburile de aer ale transportorului. Încercaţi să îmbunătăţiţi calitatea aerului la locul de muncă. Repuneţi în funcţiune protecţia termică. Pentru modelele cu lubricator şi în V: vericaţi nivelul şi calitatea uleiului întrebuinţat. Pentru modelele în V: controlaţi tensiunea pe reţeaua electrică. Apăsaţi pe întrerupătorul de pornire/oprire. Încercaţi să îmbunătăţiţi calitatea aerului la locul de muncă. Aşteptaţi câteva minute, după care motorul porneşte automat. Pentru modelele în V, 3 CP: repuneţi în funcţiune protecţia termică. Evitaţi utilizarea prelungitoarelor pentru cablul de alimentare. Compresorul nu se opreşte şi intervine supapa de siguranţă.Funcţionarea compresorului este anormală sau presostatul este defect.Scoateţi ştecherul din priză şi adresaţi-vă unui centru de service. CTD2002-Versione RUMENA.indd 21/11/2002, 17.5567
