Typ produktu	Kompresor s přímým pohonem
Značka	Aerotec
Model	400-50
Elektrické napájení	230 V jednofázové, 50 Hz
Výkon motoru	1,5 kW (odhad)
Maximální provozní tlak	8 bar (odhad)
Objem nádrže	50 litrů (odhad)
Rozměry (D × Š × V)	70 × 35 × 60 cm (odhad)
Hmotnost	30 kg (odhad)
Hladina hluku	97 dB(A) (odhad)
Typ mazání	Mazáno olejem
Pracovní cyklus	S3-25% (2,5 min chod / 7,5 min pauza)
Hlavní funkce	Nafukování, pneumatické nářadí, malování, mytí (pouze vodou ředitelné čisticí prostředky)
Bezpečnostní výbava	Bezpečnostní ventil, tepelná ochrana motoru, tlakový spínač s automatickým vypnutím
Dodávané příslušenství	Manometr, redukční ventil, sací filtr, zpětný ventil
Běžná údržba	Čištění filtru každých 100 h, výměna oleje každých 300 h, vypouštění nádrže po každém použití
Opravitelnost	Náhradní díly dostupné prostřednictvím servisu výrobce; výměna nádrže v případě koroze

Často kladené otázky - 400-50 Aerotec

Jak spustit kompresor Aerotec 400-50?

Nejprve zkontrolujte, že tlakový spínač je v poloze 'O' (VYPNUTO). Zapojte zástrčku do vhodné zásuvky. Otočte knoflík tlakového spínače do polohy zapnutí. Kompresor se spustí a pumpuje vzduch, dokud nedosáhne horního nastaveného tlaku, pak se automaticky zastaví. Po zastavení počkejte alespoň 10 sekund před opětovným spuštěním.

Co dělat, když se kompresor zastaví a znovu nespustí?

Může to být způsobeno přehřátím motoru. Nechte kompresor vychladnout. Zkontrolujte větrání místnosti a vyčistěte vzduchové kanály. U jednofázových verzí se tepelná ochrana resetuje automaticky; u třífázových verzí stiskněte ručně tlačítko resetu na svorkovnici motoru. V případě potřeby také snižte zátěž.

Jak vypustit nádrž kompresoru?

Vypněte kompresor a odpojte zástrčku. Otevřete vypouštěcí ventil (umístěný ve spodní části nádrže) k odvodu vzduchu a kondenzátu. Po vypuštění ventil uzavřete. Tento úkon provádějte po každém použití nebo alespoň jednou týdně.

Jaký olej použít pro kompresor Aerotec 400-50?

Použijte speciální olej pro kompresory, nejlépe typu ISO VG 100 nebo 150. Pro doporučenou viskozitu se podívejte do návodu. Zkontrolujte hladinu oleje pomocí měrky nebo průhledítka a v případě potřeby doplňte. Olej vyměňujte každých 300 provozních hodin.

Jak nastavit výstupní tlak vzduchu?

Použijte redukční ventil na kompresoru. Vytáhněte knoflík nahoru a otáčejte jím ve směru hodinových ručiček pro zvýšení tlaku, proti směru pro snížení. Zatlačte knoflík dolů pro uzamčení nastavení. Tlak se zobrazuje na manometru nebo na očíslovaných značkách knoflíku.

Co znamená pracovní cyklus S3-25 %?

Je to jmenovitý poměr přerušování. Znamená, že kompresor může běžet nepřetržitě maximálně 2,5 minuty, poté se musí na 7,5 minuty zastavit, aby vychladl. Tento cyklus zabraňuje přehřátí motoru.

Proč je nutné pravidelně vypouštět nádrž?

Vlhkost vzduchu kondenzuje uvnitř nádrže a vytváří vodu. Tato korozivní voda může nádrž dlouhodobě poškodit. Pravidelné vypouštění prodlužuje životnost nádrže a zabraňuje riziku úniku.

Lze kompresor použít pro potápění?

Ne, stlačený vzduch produkovaný tímto kompresorem není vhodný pro potápění ani pro farmaceutické, potravinářské nebo nemocniční aplikace. Je určen pouze pro běžné průmyslové nebo domácí použití.

Jak vyčistit sací filtr?

Odpojte přístroj a vyprázdněte nádrž. Povolte ochranné šrouby, vyjměte filtrační vložku a vyčistěte ji stlačeným vzduchem (zvenčí dovnitř) nebo ji vyměňte, pokud je příliš znečištěná. Tento úkon provádějte každých 100 provozních hodin.

Co dělat při úniku vzduchu u tlakového spínače?

Často je to způsobeno zpětným ventilem, který je znečištěný nebo opotřebovaný. Odšroubujte šestihrannou hlavu ventilu, vyčistěte sedlo a pryžový kotouč. Pokud je kotouč opotřebovaný, vyměňte jej. Pečlivě zašroubujte. Pokud problém přetrvává, kontaktujte servis.

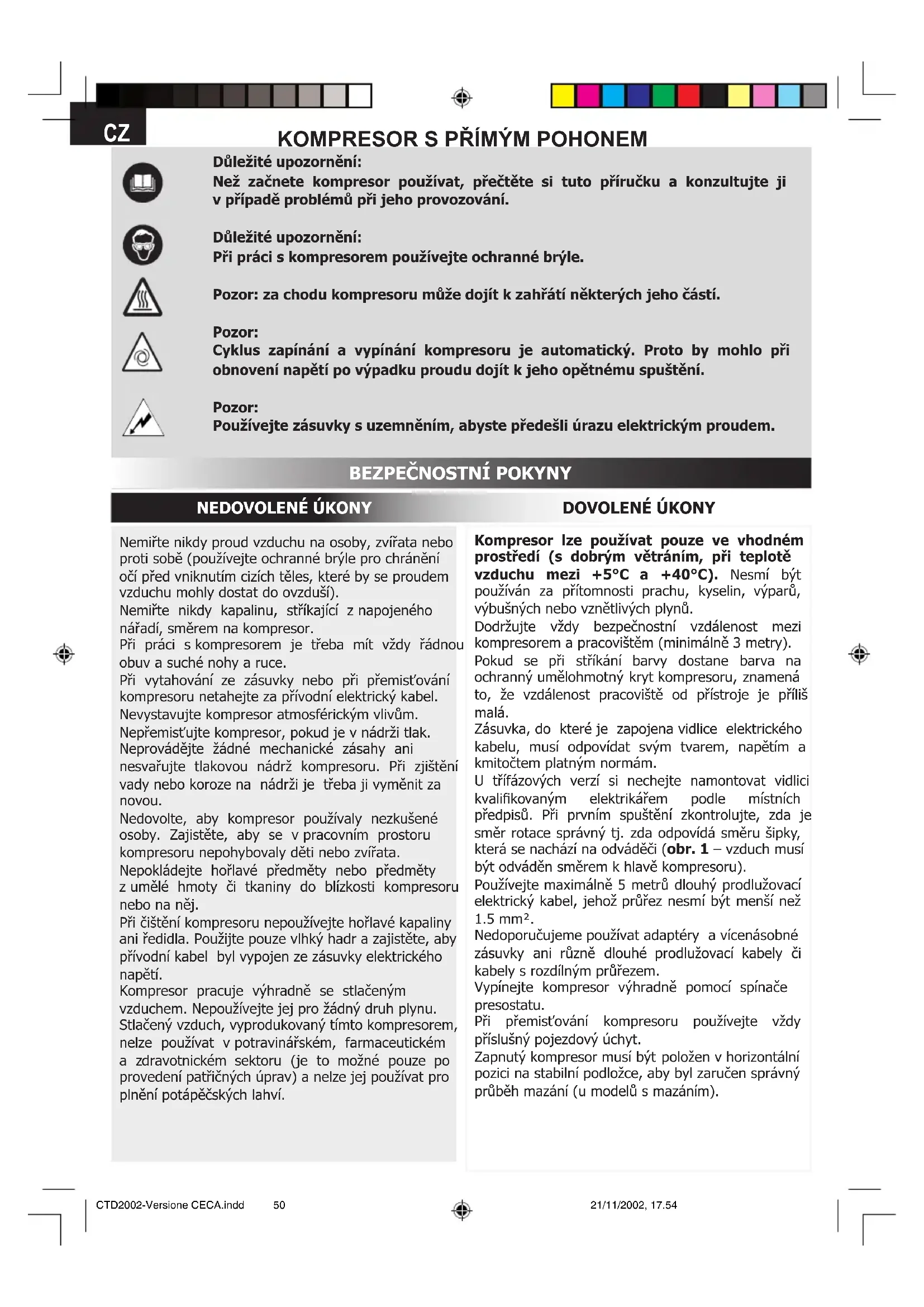

NÁVOD K OBSLUZE 400-50 Aerotec

Než začnete kompresor používat, prěctěte si tuto príručku a konzultujte ji v pripadě problémů pri jeho provozováni.

Při práci s kompresorem používejte ochranné brýle.

Pozor: za chodu kompresoru muze DOJIT k zahrati nekterych jeho casti.

Pozor:

Cyklus zapínáná a vypínání kompresoru je automatický. Proto by mohlo pri obnovení napěti po výpadku proudu dojít k jeho opětnénu spustěné.

Pozor:

Používejte zásvky s uzeměním, abyste predeši urazu elektrickým proudem.

BEZPECNOSTNI POKNY

NEDOVOLENE UKONY

DOVOLENE UKONY

Nemirte nikdy proud vzduchu na osoby, zvifata nebo proti sobe (pouzivejte ochranné bryle pro chaneni ocí pred vnikutim cizich teles, ktere by se proudem vzduchu mohy dostat do ovzduši).

Nemirte nikdy kapalinu, strikajici z napojeneho na radi, smere na kompresor.

Při práci s kompresorem je třeba mit vždy rádnou obuva suché nohy a ruce.

Pri vytahovani ze zasuvky nebo pri premist'ovani kompresoru netahejte za privodni elektricky kabel.

Nevystavujte kompresor atmosferrickym vlivum.

Nepremist'ujte kompresor,Pokud je v nadrztlak.

Neprovádejte zádné mechanické zásahy ani nesvaújte tlakovou nádrž kompresoru. Pri zjištěné vady nebo koroze na nádrži je třeba ji vyměnit za novou.

Nedovolte,aby kompresor pouzivaly nezkusene osoby.Zajistete,aby se v pracovnim prostoru kompresoru nepohybovaly deti nebo zvirata.

Nepokladejte hoIlavé predmety nebo prdmety z umelé hmoty ci tkaniny do blizkosti kompresoru nebo na nej.

Při cistění kompresoru nepoužívejte hořlavé kapaliny ani redidla. Použijte pouze vlhák hadr a zajistěte, aby privodní kabel byl vypojen ze zásvúky elektrického napěti.

Kompresor pracuje vyhradne se stlaenym vzduchem. Nepouzivejte jej pro zadny druh plynu.

Stlačený vzduch, vyprodukovaný tímtó kompressorem, nelze používat v potravinářském, farmaceutickém a zdravotnickém sektoru (je to možné pouze po provedeni patrčnych uprav) a nelze jej používat pro plnéni potápečskych lahvi.

Kompresor Ize pouzivat pouze ve vchodnem prostre (s dobrym vetranim, pri teplote vzduchu mezi +5^ a +40^) . Nesmi byt pouzivan za pritomnosti prachu, kyselin, vyparu, vybusnch nebo vznetlivych plynu.

Dodržujte vždy bezpečnostni vzdálenost mezi kompresorem a pracovišťem (minímálne 3 metry).

Pokud se pri strikani barvy dostane barva na ochranny umelohmotny kryt kompresoru,znamena to, ze vzdalenost pracoviste od pristroje je prilis malá.

Zásuvka, do ktere je zapojena vidlice elektrického kabelu, musi odpovidat svym tvarem, napětim a kmitočtem platným normám.

U trifazovych verzisi nechejte namontovat vidici kvalifikovanym elektrikarem podle mistrich predpisu. Pri prvnim spusteni zkontrolujte, zda je smer rotace spravytj. zda odpovida smeru sipky, ktera se nachazi na odvadeci (obr. 1 - vzduch musi byt odvadern smerem k hlave kompresoru).

Používejte maximálne 5 metru dlouhy prodlužovaci elektrický kabel, jehož průrez nesmi byt mensi nez 1.5mm^2

Nedoporučujeme použivat adaptéry a vicénásobné zásuvky ani ruzné dlouhé prodlužováci kabely Č kabely s rozdínám průrezem.

Vypinejte kompresor výhradné pomoci spinače presostatu.

Pri premistovani kompresoru pouzivejte vzdyprislu-snpojezdov'yuchyt.

Zapnuty kompresor musi byt polozen v horizontalny pozici na stabilni podlozce, aby byl zaručen správný prübeh mazání (u modelu s mazáním).

CO JE TREBA VEDET

Tento kompresor je vyroben tak, aby fungoval prerusovane v poméru uvedeném na stitku stechnickymi udaji (napr. značka S3-25 znaméná 2,5 minuty provozu a

7,5 minut prestávky), aby nedocházelo k prehráté elektromotoru. Motor je vybaven tepelnou ochranou a pokud by doslo k prilisnému zvyşeni teploty, tato ochrana by automaticicky prerusila privod elektrického proudu. Po navratu na normalné teplotu se motor spustí automaticicky.

U některych verzí kompresorů s pisty do V je třeba zaáhnout ručné a to stisknutím tlacítka pro obnovení chodu, které se nacházi na skřince svorkovnice motoru (obr. 2).

Pro lepsi prubeh spousteni pristroje je krome uvedenych operaci dulezite vypnout a znovu zapnout spinac presostatu (obr. 3, 4, 5).

U trifazovych verzi stači ručné zapnout spinač presostatu (obr. 4).

Jednofazové verze jsou vybavené presostatem s ventilem pro vypousteni vzduchu se zpozdenym uzaviránim, jež usnadnuje spusteni motoru. Krátký vystup vzduchu z prázdné nadrzej je tedy normánlí.

Vsechny kompresory jsou vybavené pojistnym ventilem, ktery v priadne nepravidelnhe fungovani presostatuzasahne a zaruci tak bezpecny chod pristroje.

Při montáží nařadi je bezpodmínečné nutné prerušit vystup vzduchu.

Osoby, které pri práci použivaji stlačený vzduch (nafukovani, prace s pneumatickým náradím, stríkaní barvy, mytí cistićimi prostředky obsahujćimi vodu apod.), musíznat a respektovat predpísey pro Jednotlivé pripty apody použiti.

ZAPNUTI A POUZITI

Přimontujte kolečka a opěrnou nožku (u některych modelů prisavky) podle priloženychPokynú. Zkontrolujte, zda udaje na štítku o elektrickém napěti odpovidaji skutečnám vlastnostem systému (napěti a vykon).

Zkontrolujte, zda je spinač presostatu na kompresoru v pozici O (OFF - vypnutý) a vsunte vidlici kabelu do vchodné zásuvky (obr. 6).

U modelu smazanim zkontrolujte hladinu oleje pomoci tycinky na plnici zatce (obr. 7a, 7b, 7c) nebo prues pruhledovy hledacek (obr. 7d) a pripadne olej dolijte.

Nyní je kompresor przypravený k provozu.

Spinačem na presostatu (obr. 4) spustite kompresor, který začne Čerpat vzduch a vpoustět jej privodní hadić do tlakové nádoby.

Pri dosazeni horni nastavené hodnoty (zadané vyrobcem ve fazi kolaudace stroje) se kompresor zastavi a ventilem, ktery se nacházi pod presostatem, vypustí prebytečné vzduch zhlavy a z privodní hadice.

Následné spustěni bude usnadnéne, protoze v hlave kompresoru nebude zádný tlak. Jakmile kompresor dosáhne dolné nastavenou hodnotu (2 bary mezi horní a dolné hodnotou), tak se automaticky opět spustí.

Hodnotu tlaku v nadrz lze kontrolovat na pridruzenem manometru (obr. 8).

Kompresor pak automaticky pracuje, dokud jej nevypnete spinačem na presostatu.

Mezi vypnutim kompresoru a jeho novym spustenim musi uplynout alespn 10 vterin.

Vsechny kompresory jsou vybaveny redukcnim ventilem tlaku vzduchu. Pomoci kulatheho tlačitka pri otevrenem ventilu lze regulovat tlak vzduchu a optimalizovat praci s pneumatickym naRADIM (vytahnout tlačitko nahoru a otočit ve smyslu hodinovych rucicek pro zvyšeni tlaku, otočit proti smyslu hodinovych rucicek pro snizeni tlaku - obr. 9a). Po nastaveni požadované hodnoty tlačitko zatacta, címž je zajistě (obr. 9b). U některych verzi se tlačitko zajist'uje utažením spodní objímky (obr. 9c, 9d). Nastavenou hodnotu lze kontrolovat za pomoci manometru (u modelú, které jím jsou vybavené) nebo sledováním rysek na kulatem tlačitku, jejichž očislování odpová d'prilusnám hodnotám tlaku. Po ukončeni prace s kompresorem stroj zastavte, odpojte ze site elektrického napétí a vypust'te vzduch z nadrže (obr. 10, 11).

UDRZBA

PRED PROVÁDENÍM JAKÉHOKOLI ZÁSAHU ODPOJTE STROJ ZE SITÉ ELEKTRICKÉHO NAPÉTI A VYPRAZDNÉTE NADRŽ (obr. 10, 11).

Priblizne kazdych 100 odpracovanych hodin (nebo ccasteji, podle stipne zneciisteni pracovniho prostredi) odrsoubjte pojistne srouby (obr. 12a) a vycistete odsavaci filtr (obr. 12b, 12c). V priade potreby vymente filtracni prvek (ucpany filtr zousobuje snieni vykonnosti kompresoru a tim i jeho vetsi opotbreneni).

U modelu smazanim vymene olej po prvnich 100 odpracovanych hodinach a pak vzdy po 300 hodinach provozu (obr. 13a, 13b, 13c). Pravidelné kontrolujte hladinu oleje.

Pravidelné (nebo pokaždé po ukončeni práce trvajídele než 1 hodinu) vypoustějte kondenzát, ktery se diky vlhkosti vzduchu tvori uvnitnéadrze (obr. 11). Tim uchránite nadrž pred korozí, ktera by omezila jej vykon. Jak použitý olej (u modelu s mazáním) tak kondenzát MUSÍ BYT ZPRACOVÁNY s ohledem na ochranu prostřédí podle platnych zákounú.

ZARUKA

Záruka se nevztahuje na Žadnou z elektrickych Častí a na ty součastky, které se vzhledem ke svym specifikým funkám opotřebovalaji. Záruka spočíva v povinnosti vyrobce zajistit podle vastniho uvaženi opravu Či yzmenu součastek, které technik vyrobce uzna za vadné, pričěmž se musí"Justnat o závady, které se týkaji konstrukce těchto součastek a/nebo kvality materialů (tj. za které odpováda jejich vyrobce) a které nejsou spojené s prirozeným opotřebovaním, s nedbalostí, neznalostí Či nesprávným použitím ze strany uzivatele, s poskozením, s opravami nebo demontážemi, a to i Častečnými, provaděnými bez svolení vyrobce, s prihnaným nebo nevhodným použiváním stroje, s nečekanou událostí nebo s vyší moci. Vydaje za odeslání kompresoru s nadrží o objemu do 100 litru do servisniho centra a jejich vrácění uzivoteli ponese odesilatel.

Vyzadeje si u vrobcse informaci onejblizsim servisnim centru.

Vyrobce si vyhrazuje pravo na provaděné prípadnych zmen, které bude považovat za vchodné, bez prédbezného upozorněn.

MOZNÉ PORUCHY A POVOLENÉ ZÁSAHY

Porucha Prícina Zásah

Unik vžduchu z ventilu presostatu pri vypnutém kompresoru.	Zpětný ventil je opotřebený nebo znečistěné na těsnicim okrají a neplné správně svoji funkci.	Odsroubujte šesthranný talír zpětného ventilu, vžcistěte sedlo a kotouček ze speziální gummy (vyměřte jej,Pokud je opotřebovaný). Namontujte zpět a rǎdně utáhněte (obr. 14a, 14b).
Snižená výkonnost. Časté spoustěné. Nizké hodnoty tlaku.	Přehnané požadavyk na výkonnost, zkontrolujte prípadné úniky ze spojů a/nebo hadic. Pravděpodobné je znečistěné odsávací filtr.	Vyměřte těsněné u spojů. Vžcistěte nebo vyměřte filtr.
Kompresor se zastaví a po několika minutách se sám spustí. V prípadě verzi do V a verzi 3 HP se nespustí.	Zásah tepelné ochrany z dūvodu prěhráti motoru.	Vžcistěte průchod vžduchu v odvádeči. Vyvätrejte mistrnost. Znovu zapnéte tepelnou ochranu. U modelú s mazáním a u verzi do V zkontrolujte hladinu a kvalitu oleje. U verzi do V nechte zkontrolovat elektrické napěti.
Kompresor se po několika pokusech o spustěné zastaví.	Zásah tepelné ochrany z dūvodu prěhráti motoru (vypojeni ze zásuvky během chodu, nedostatečné napájecí napěti).	Stisknéte spinač zapínáni/ypínéni. Vyvätrejte mistrnost. Vyčejte několik minut a kompresor se sám spustí. U verzi do V a u verzi 3 HP je třeba znovu zapnout tepelnou ochranu. Vylučte prípadné prodlužovaci cásti napájecího kabelu.
Kompresor nelze zastavit azasáhne pojistnéventil.	Nesprávný chod kompresoru nebo rozbitý presostat.	Odojte ze zásuvky a obrat'te se na servisní centrum.

KOMPRESORSPRIAMYMPOHONOM

Používajte zásvúvky kontaktného spojenia suzemnením, aby ste zabránili riziku elektrických otrasov.

POUZITIE OPATRENI

CO SA NESMIE ROBIT

COTREBA ROBIT

Používajte predlžováčky elektrického káblu s
maximalnou dlžkou 5 metrov a s prierezom káblu
nie mensím ak o 1,5 mm².

Nedoporučuje sa použivat predlžovačky odlínsých dlžok a prierezov, ak o aj adaptéry a multizásuvyk. Na vypnutie kompressora používajte vždy a vylučne vypínač presostatu.

Pri presuvani kompresora pouzivajte vzdya jedine rukovat.

Pósobením na vypínač presostatu (obr.c. 4) kompresor sa Čerpaním vzduchu uvedie do chodu a vlána vzduch do privodnej rúky v nádrži.

Po dosiahnuti hornej kalibrovacej hodnoty (nastavenej vyrobcom pri kolaudacnej faze), kompresor sa zastavi a vypusti nadbytochny vzduch, pritomny v hhave a privodnej rurke, cz ventilcek umiestneny pod presostatom.

KompresorPokračuje vprevadzke tohto automatického cyklu až dovstedy, kym sa nezasiahne na vypinač presostatu.

Ak sa požaduje znova spustit' kompresor do prevádžky, počkajte aspon 10 sekünd od momentu vypnutia predtým ak o reşartujete, znova uvediete do chodu.

Vsetky kompresory su vybavené redukcnym ventilom tlaku vzduchu. Posobenim na rukovat' pri otvorenom kohutiku (potiahnutim smerom dohora a otacanim v smere chodu hodinovych ruciciek na zvy Senie tlaku a proti smeru chodu hodinovych ruciciek na zniizene tlaku, obr.c. 9a) je moze regulovat tlak vzduchu takym sposobom, aby sa co najlepsie vyuzivali pneumaticke nastroje. Potom, ako ste nestavili pozadovanu hodnotu, zatlacte na rukovat', aby ste ju zablokovali (obr.c. 9b). Pri niedortorych verziach je nutne manipulovat so spodnou objimkou, zaskrutkovat' ju az do zablokovania rukovate (obr.c. 9c, 9d).
