Producttype	Direct aangedreven luchtcompressor
Merk	Aerotec
Model	400-50
Voeding	230 V enkelfasig, 50 Hz
Motorvermogen	1,5 kW (geschat)
Maximale werkdruk	8 bar (geschat)
Tankinhoud	50 liter (geschat)
Afmetingen (L × B × H)	70 × 35 × 60 cm (geschat)
Gewicht	30 kg (geschat)
Geluidsniveau	97 dB(A) (geschat)
Smeringstype	Gesmeerd (olie)
Inschakelduur	S3-25% (2,5 min aan / 7,5 min uit)
Belangrijkste functies	Ophlazen, persluchtgereedschap, spuiten, wassen (alleen waterige reinigingsmiddelen)
Veiligheidsvoorzieningen	Veiligheidsklep, thermische motorbeveiliging, drukschakelaar met automatische uitschakeling
Meegeleverde accessoires	Manometer, drukregelaar, aanzuigfilter, terugslagklep
Regelmatig onderhoud	Filter reinigen elke 100 uur, olie verversen elke 300 uur, tank aftappen na elk gebruik
Repareerbaarheid	Onderdelen verkrijgbaar via de klantenservice van de fabrikant; tank vervangen bij corrosie

Veelgestelde vragen - 400-50 Aerotec

Hoe start ik de Aerotec 400-50 compressor?

Controleer eerst of de drukschakelaar op stand 'O' (UIT) staat. Steek de stekker in een geschikt stopcontact. Draai de knop van de drukschakelaar naar de inschakelstand. De compressor start en pompt lucht tot de bovenste druk is bereikt en stopt dan automatisch. Wacht minstens 10 seconden na een stop voordat u opnieuw start.

Wat te doen als de compressor stopt en niet opnieuw start?

Dit kan te wijten zijn aan oververhitting van de motor. Laat de compressor afkoelen. Controleer de ventilatie van de ruimte en reinig de luchtkanalen. Bij enkelfasige versies reset de thermische beveiliging automatisch; bij driefasige versies drukt u handmatig op de resetknop op de motorklemmen. Verminder ook de belasting indien nodig.

Hoe het reservoir van de compressor aftappen?

Schakel de compressor uit en trek de stekker uit het stopcontact. Open de aftapkraan (onder aan het reservoir) om de lucht en het condenswater af te voeren. Sluit de kraan na het aftappen. Voer dit uit na elk gebruik of minstens één keer per week.

Welke olie gebruiken voor de Aerotec 400-50 compressor?

Gebruik speciale compressorolie, bij voorkeur ISO VG 100 of 150. Raadpleeg de handleiding voor de aanbevolen viscositeit. Controleer het oliepeil via de peilstok of het kijkglas en vul bij indien nodig. Ververs de olie elke 300 bedrijfsuren.

Hoe de uitlaatluchtdruk instellen?

Gebruik de drukregelaar op de compressor. Trek de knop omhoog en draai hem met de klok mee om de druk te verhogen, tegen de klok in om te verlagen. Druk de knop in om de instelling te vergrendelen. De druk wordt weergegeven op de manometer of de genummerde markeringen op de knop.

Wat betekent de inschakelduur S3-25%?

Dit is de nominale inschakelduur. Het geeft aan dat de compressor maximaal 2,5 minuten continu kan draaien en vervolgens 7,5 minuten moet stoppen om af te koelen. Deze cyclus voorkomt oververhitting van de motor.

Waarom moet het reservoir regelmatig worden afgetapt?

De luchtvochtigheid condenseert in het reservoir en vormt water. Dit corrosieve water kan het reservoir op den duur beschadigen. Regelmatig aftappen verlengt de levensduur van het reservoir en voorkomt lekkages.

Kan de compressor worden gebruikt voor duiken?

Nee, de perslucht die door deze compressor wordt geproduceerd, is niet geschikt voor duiken of farmaceutische, voedings- of ziekenhuistoepassingen. Het is uitsluitend bedoeld voor normaal industrieel of huishoudelijk gebruik.

Hoe het aanzuigfilter reinigen?

Trek de stekker uit het stopcontact en tap het reservoir af. Draai de beschermschroeven los, verwijder het filterelement en reinig het met perslucht (van buiten naar binnen) of vervang het als het te vuil is. Voer dit elke 100 bedrijfsuren uit.

Wat te doen bij luchtlekkage bij de drukschakelaar?

Dit wordt vaak veroorzaakt door een vuile of versleten terugslagklep. Schroef de zeskantkop van de klep los, reinig de behuizing en de rubberen schijf. Als de schijf versleten is, vervang deze dan. Draai alles zorgvuldig vast. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

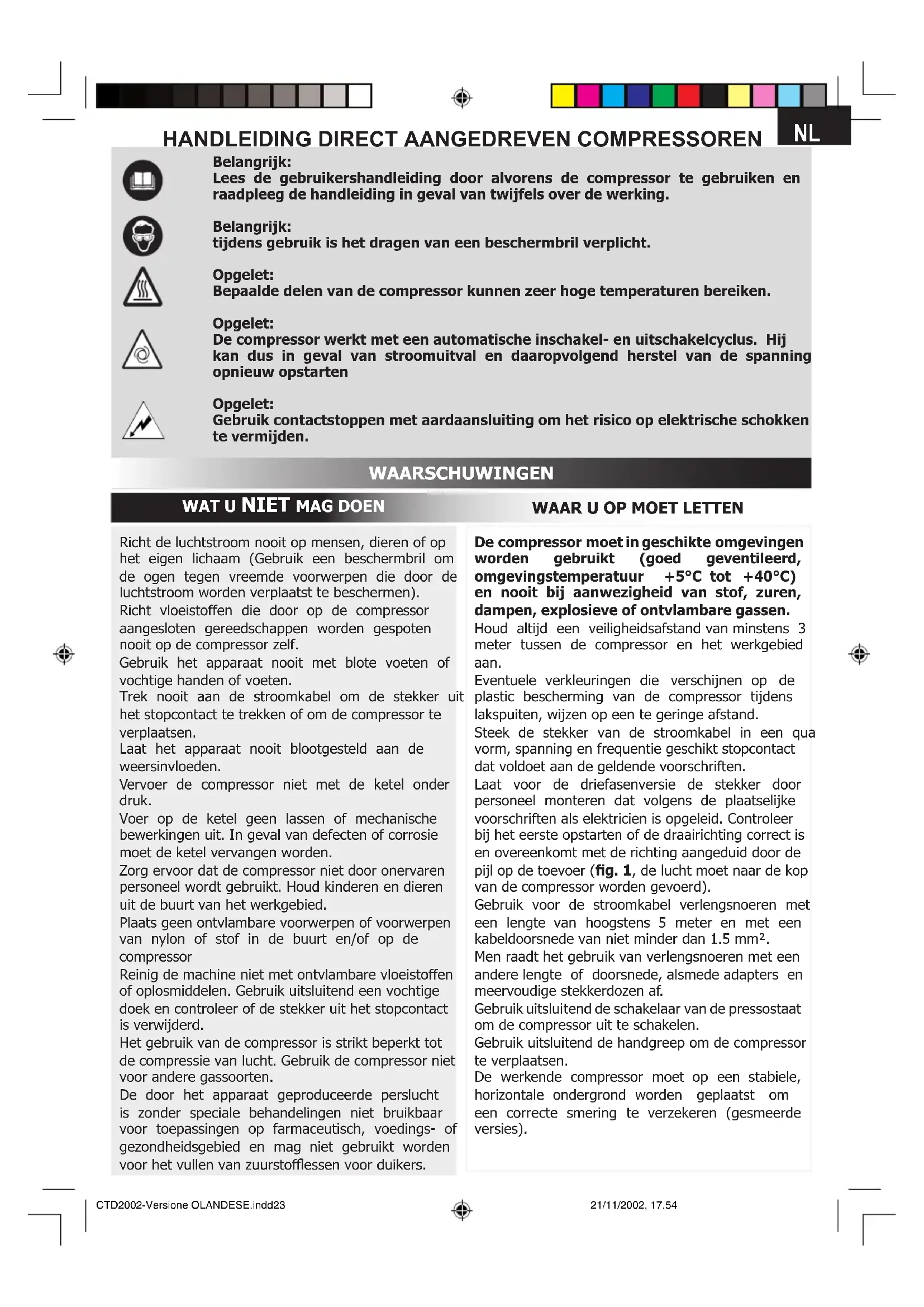

GEBRUIKSAANWIJZING 400-50 Aerotec

Lees de gebruikershandleiding door alvorens de compressor te gebruiken en raadpleeg de handleiding in geval van twijfels over de werkinq.

Belangrijk:

tijdens gebruik is het dragen van een beschermbril verplicht.

Opgelet:

Bepaalde delen van de compressor konnen zeer hoge temperaturen bereiken.

Opgelet:

De compressor werkt met een automatische inschakel- en uitschakelcyclus. Hij kan dus in geval van stroomuitval en waaropvolgend herstel van de spanning opnieuw opstarten

Opgelet:

Gebruik contactstoppen met aardaansluiting om het risico op elektrische schokken te vermijden.

WAARSCHUWINGEN

WATU NIET MAGDOEN

WAAR U OP MOET LETTEN

Richt de luchtstroom nooit op mensen, dieren of op het eigien lichaam (Gebruik een beschermbril om de ogen gegen vreemde voorwerpen die door de luchtstroom worden verplaatst te beschemmen).

Richt vloeistoffen die door op de compressor aangesloten gereedschappen worden gespoten nooit op de compressor zich.

Gebruik het apparaat nooit met blote voeten of vochtige handen of voeten.

Trek nooit aan de stroomkabel om de stekker uith het stopcontact te trekken of om de compressor te verplaatsen.

Laat het apparaat nooit bloatgesteld aan de weersinvloeden.

Vervoer de compressor Niet met de ketel onder druk.

Voer op de ketel geen階段en of mechanische bewerkingen uit. In geval van defecten of corrosie moet de ketel verwangen worden.

Zorg ervoor dat de compressor Niet door onervaren personeel worden gebruikt. Houd kinderen en dierenuit de buurt van het werkgebied.

Plaats geen ontvlambare voorwerpen of voorwerpen van nylon of stof in de buurt en/of op de compressor

Reinig de machine nicht met ontvlambare vloeistoffen of oplosmiddelen. Gebruik uitsluitend een vochtige doek en controllerer de stekker UIT het stopcontact is verwijderd.

Het gebruik van de compressor is strikt beperkt tot de pressie van lucht. Gebruik de compressor nicht voor andere gassoorten.

De door het apparaat geproduerde perslucht is zonder speciale behandelingen Niet bruikbaar voor toepassingen op pharmaceutisch, voedings- of gezondheidsgebied en mag Niet gebruikt worden voor het vullen van zuurstofflessen voor duikers.

De compressor moet in geschikte omgevingen worden gebrukt (goedGeVentileerd, omgevingstemperatuur +5^ tot +40^) en nooit bij aanwezigheid van stof, zuren, dampen, explosieve of ontvlambare gassen.

Houd.altijd eenveiligheidsafstand van minstens 3 meter tussendecompressor en het werkgebied aan.

Eventuele verkleuringen die verschijnen op de plastic bescherming van de compressor tijdens lakspuiten, wijzen op een te geringe afstand.

Steek de stekker van de stroomkabel in een qua vorm, spanning en frequentie geschikt stopcontact dat voldoet aan de geldende voorschriften.

Laat voor deriefasenversie de stekker door personeel monteren dat volgens deplaatsilijke voorschriften als elektricien is opgeleid. Controller bij het eerste opstarten of de draairichting correct is en overeenkomt met de richting aangeduid door de pijl op de toevoer (fig. 1, de lucht moet maar de kop van de compressor worden gevoerd).

Gebruik voor de stroomkabel verlengsnoeren met een lenghte van hoogstens 5 meter en met een kabeldoorsnede van Niet minder dan 1.5mm^2

Men raadt het gebruik van verlengsnoeren met een andere lenghte of doorsnede, alsmede adapters en meervoudige stekkerdozen af.

Gebruikuitsluitend deschakelaar van de pressostaat omde compressor uit te schakelen.

Gebruik uitsluitend de handgreep om de compressor te verplaatsen.

De werkende compressor moet op een stabiele, horizontale ondergrund worden geplaatst om een correcte smering te verzekeren (gesmeerde versies).

WAT U MOET WETEN

Deze compressor is gebouwd om met intermitterend bedrijf, zoals aangegeven op hetplaatje met technische gevevens, te werken, (zo betekent bijvoorbeeld S3-25 2.5 minuut bedrijf en 7.5 minuut rust) om overmatige oververhitting van de elektromotor te voorkomen. Als dat mayt gebeuren, grijpt de thermische beveiliging van de motor in door automatisch de elektrische stroom te onderbreken wanner de temperatuur te hoog is. Bij het terugkeren van de normale temperaturomstandigheden start de motor automatisch weeop.

Bij sommige «V» versies要去 men met de hand op de reset-knop op de klemmendoos van de motor drukken (fig. 2).

Om het opnieuw opstarten van de machine te vereenvoudigen, moeten nicht alleen de beschreiben handelingen worden uitgevoerd, maar ook de drukknop op de pressostaat worden bediend: deze要去erst in de uitgeschakelde stand enervoigens in de ingeschakelde stand worden gebracht (fig. 3-4-5). Bij deriefaserveries hoeft men slechts met de hand de drukknop van de pressostaat te bedieren door deze in de ingeschakelde stand te brengen (fig. 4).

De eenfaseversies zijn voorzien van een pressoaat met een luchtafblaasklep met vertraagde sluiting die het starten van de motor bevordert: het is dan ook normal dat bij leeg reservoir gedurende enkele seconden nog luckht door deze klep worden afgeblazen.

Alle compressoren zijn voorzien van een veiligheidsklep die ingrijpt in geval van onregelmatige werkking van de pressostaat, zodate de veilighed van de machine is gegardeerd.

Tijdens het monteren van een gereedschap要去 de uitgaande luchtstroom absolut aufgeslooten zich. Het gebruik van perslucht voor de verschillende toepassenen die möglichk zich (opblazen, pneumatische gereedschappen, lakspuiten, Wassen met reinigingsmiddelen uitsluitend op waterbasis enz.) brengt de kennis en de inachtneming van de voorschriften die voor de afzonderlijke gezallen gelden met zich mee.

STARTEN EN GEBRUIK

Monteer de WIelen en het pootje (of de zuignappen, afhankelijk van het model) volgens de aanwijzingen die in de verpakking zijn bijgesloten.

Controleer of de werkelijkke kenmerken van de installmentie (voltage en wattage) overeenkomen met de elektrische gegevens op het typeplaatje.

Steen de stekker van de stroomkabel in een geschikt stopcontact (fig. 6) en contrôleer of de drukknop van de pressstaat op de compressor in de uitgeschakelde stand «O» (OFF) staat.

Controleer bij gesmeerde modellen het oliepeil met behulp van het staafje in de olievulplug (fig. 7a-7b-7c) of via de kijkopening (fig. 7d), en vul eventueel bij.

Nu is de compressorkaar voor gebruik.

Zet de schakelaar van de pressostaat in de ON-stand (fig. 4): de compressor start, begint lucht te pompen en voert deze via de toevoerbuis maar de tank.

Zodra de bovenste afstelwaarde worden bereikt (ingesteld door de constructeur tijdens de keuringsfase), stopt de compressor en blaast de overmaat aan lucht die in de kop en toevoerbuis aanwezig is via een klep onder de pressostaat af.

Het ontbreken van druk in de kop vereenvoudigt het opniew opstarten van de compressor. Bij gebruik van lucht start de compressor automatisch op wonneer de onderste afstelwaarde worden bereikt (2 bar tussen bovenste en onderste waarde).

Het is möglichk om de druk in de tank te controeren door de bijgeleverde manometer af te lezen (fig. 8). De compressor blijft met deze automatische cyclus werken totdat de schakelaar van de pressostaat worden afgezet.

Als men de compressor opnieuw wil gebruiken, dient men minstens 10 seconden na het uitschakelen te wacht den alvorens de compressor opnieuw te starten.

Alle compressoren zijn voorzien van een reducerventiel. Met de knop bij open kraan (door deze omhoog te trekken worden bij rechtsom draaien de druk verhoogd en bij linksom draaien de druk verlaagd, fig. 9a) kan de luchtdruk geregold worden om het gebruik van pneumatische gereedschappen te optimaliseren. Zet, zodra de gewenste waarde is ingesteld, de knop waar laag om deze inijken stand te vergrendelen (fig. 9b). Bij sommige versies要去 de onderliggende ringmoer worden gebruikt om de knop vast tezetten (fig. 9c, 9d).

De ingestelde waarde kan op de manometer gecontroleerd worden (bij versies die hiermee zich uitgerust) of met behulp van de genummerde streepjes op de knop, welche waarden met de betreffende drukken overeenkommen.

Schakel de machine na gebruik uit, neem de stekker uit het stopcontact en leeg het reservoir (fig. 10, 11).

ONDEHOU

NEEM, VOORDAT WERKZAAMHEDEN AAN DE COMPRESSOR WORDEN UITGEVOERD, DE STEKKER UIT EN LEEG DE TANK VOLLEDIG (fig. 10-11).

Schroef de eventuele schroeven van de beschemkap los (fig. 12a), reinig het aanzuigfilter met een freiquentie die afhangt van het type werkomgeving en minstens eens per 100 uur (fig. 12b, 12c). Vervang indien nodig het filtrerelement (een verstopt filter vermindert het rendement en een onwerkzaam filter veroorzaakt een grotere slijtage van de compressor).

Ververs de olie van de gesmeerde modellen na de eerste 100 bedrijfsuren en verrolgens elke 300 uu (fig. 13a, 13b, 13c). Controller periodiek het niveau.

Tap regelmatig (of na werkzaamheden die langer dan een eer duren) het condenswater af dat zich in de tank ophoopt (fig. 11) i.v.m. het vocht dat in de lucht aanwezig is. Dit om de tank gegen roesten te beschermen en Niet de capaciteit te beperken.

Zowel de uitgewerkte olie (gesmeerde modellen) als het condenswater MOETEN op milieuvriendelijk wijze en overeenkomstig de geldende wettelijk voorschriften VERWERKT worden.

GARANTIE

Van de garantie zijn alle elektrische delen en alle componenten uitgesloten die in verband met hun specifieke gebruik aan slijtage onderhevig�. De garantie bestaat uit de verplichting van de constructeur om maar eigengoeddunken voor reparatie of verrangte zorgen van de onderdelen die doorলen als defect�. zich erkend, onder voorwaarde dat de defecten de constructie van de producten en/of de kwaliteit van de materialen betreffen (d.w.z. aan de producentল toe te schrijven) en Niet het gezolg� van natuurlijke slijtage, nalatigheid, onbekwaamheid of gebruik van het product door de gebruiker op een manier die Niet met de aanwijzingen overeenkomt, geknoei, reparatie of demontage, ook slechts gedeelelijk, door personen die Niet door de constructeur hiertoe� gemachtigd, overmatige belasting van de machine of ongeschikte toepassingen, toeval of overmacht. Alle compressoren met tank tot 100 liter要去en portvrij bij het Servicecentrum worden afgeleverd en zullen onder rembours worden teruggestuurd.

Vraag uw leverancier waar het centrum dat het dichtst bij uw standplaats is gesitueerd. De constructeur behoudt zich hetrecht voor om zonder voorafgaande kennisgeving wijzigingen die hij nodigacht door te voeren.

MOGELIJKE STORINGEN EN TOEGESTANE REMEDIES

Storing Oorzaak,Remedie

Luchtlekkage uit de klep van de pressoaat bij stilstaande compressor.	Afsluitklep die weg slijtage of vuil op het afsluitvlak Niet correct+zijn functie verrult.	Draai de zeskantkop van de afsluitklep los, reinig de zitting en het schijfe van special rubber (ervang indien versletten). Monteer opnieuw en draai zorgvuldig vast (fig. 14a, 14b).
Afname van het rendement. Veelvuldig starten. Lage drukwaarden.	Overmatige vraig aan prestaties of eventuele lekkage uit koppelingen en/of leidingen. Mogelijkheid verstopt aanzuigfilter.	Vervang de pakkingen van de koppelingen of verwang het filter.
De compressor stoot en start na enkele minuteseer zichstandig op. Bij de V-versies, 3 HP, start hij nicht meer op.	Ingreep van de thermische beveiliging i.v.m. oververhitting van de motor.	Reinig de luchtdoorvoeropeningen in de toevoer. Licht de werkkuimte. Reset de thermische beveiliging. Controller bij gesmeerde en V modellen het peil en de kwaliteit van de olie. Laat bij de V modellen de elektrische spanning controleren.
De compressor stoot na enkele startupogen.	Ingreep van de thermische beveiliging i.v.m. oververhitting van de motor (verwijdering stekker tijdens bedrijf, lage voedingsspanning).	Bedien de stopschakelaar. Licht de werkkuimte. Wacht enkele minuten en de compressor za zichstandig waar opstarten. Bij de V modellen, 3 HP,要去 der thermische beveiliging gereset worden. Verwijder eventuele verlengsnoeren van de stroomkabel.
De compressor stoot net en de veiligheidsklep grijpt in.	Abnormale werkung van de compressor of breuk van de pressoaat.	Neem de stekker uit en breng het apparaat�nat het servicecentrum.
