Produkttyp	Direktantriebs-Kompressor
Marke	Aerotec
Modell	400-50
Stromversorgung	230 V einphasig, 50 Hz
Motorleistung	1,5 kW (geschätzt)
Maximaler Betriebsdruck	8 bar (geschätzt)
Tankinhalt	50 Liter (geschätzt)
Abmessungen (L × B × H)	70 × 35 × 60 cm (geschätzt)
Gewicht	30 kg (geschätzt)
Geräuschpegel	97 dB(A) (geschätzt)
Schmierungstyp	Geschmiert (Öl)
Einschaltdauer	S3-25% (2,5 min Betrieb / 7,5 min Pause)
Hauptfunktionen	Aufpumpen, Druckluftwerkzeuge, Lackieren, Waschen (nur wässrige Reinigungsmittel)
Sicherheitsausstattung	Sicherheitsventil, Motorüberhitzungsschutz, Druckschalter mit automatischer Abschaltung
Mitgeliefertes Zubehör	Manometer, Druckminderventil, Ansaugfilter, Rückschlagventil
Regelmäßige Wartung	Filterreinigung alle 100 h, Ölwechsel alle 300 h, Tank entleeren nach jedem Gebrauch
Reparierbarkeit	Ersatzteile über den Kundendienst des Herstellers erhältlich; Tankaustausch bei Korrosion

Häufig gestellte Fragen - 400-50 Aerotec

Wie starte ich den Aerotec 400-50 Kompressor?

Stellen Sie zunächst sicher, dass der Druckschalter auf Position 'O' (AUS) steht. Stecken Sie den Stecker in eine geeignete Steckdose. Drehen Sie den Druckschalterknopf auf die Einschaltposition. Der Kompressor startet und pumpt Luft, bis der obere Solldruck erreicht ist, und schaltet sich dann automatisch ab. Warten Sie nach einem Stopp mindestens 10 Sekunden, bevor Sie neu starten.

Was tun, wenn der Kompressor stoppt und nicht wieder anläuft?

Dies kann auf eine Überhitzung des Motors zurückzuführen sein. Lassen Sie den Kompressor abkühlen. Überprüfen Sie die Belüftung des Raums und reinigen Sie die Luftkanäle. Bei einphasigen Versionen setzt sich der Überhitzungsschutz automatisch zurück; bei dreiphasigen Versionen drücken Sie manuell den Reset-Knopf am Motorklemmenkasten. Reduzieren Sie gegebenenfalls auch die Last.

Wie entleere ich den Kompressorbehälter?

Schalten Sie den Kompressor aus und ziehen Sie den Stecker. Öffnen Sie das Ablassventil (am Boden des Tanks), um die Luft und das Kondenswasser abzulassen. Schließen Sie das Ventil nach dem Ablassen. Führen Sie diesen Vorgang nach jedem Gebrauch oder mindestens einmal pro Woche durch.

Welches Öl für den Aerotec 400-50 Kompressor?

Verwenden Sie ein spezielles Kompressoröl, vorzugsweise ISO VG 100 oder 150. Beachten Sie die Anleitung für die empfohlene Viskosität. Überprüfen Sie den Ölstand mit dem Ölmessstab oder Schauglas und füllen Sie bei Bedarf nach. Wechseln Sie das Öl alle 300 Betriebsstunden.

Wie stelle ich den Ausgangsdruck ein?

Verwenden Sie das Druckminderventil am Kompressor. Ziehen Sie den Knopf nach oben und drehen Sie ihn im Uhrzeigersinn, um den Druck zu erhöhen, gegen den Uhrzeigersinn zu verringern. Drücken Sie den Knopf nach unten, um die Einstellung zu arretieren. Der Druck wird auf dem Manometer oder den nummerierten Markierungen des Knopfes angezeigt.

Was bedeutet die Einschaltdauer S3-25%?

Dies ist das Nenn-Einschaltverhältnis. Es gibt an, dass der Kompressor maximal 2,5 Minuten ununterbrochen laufen kann und dann 7,5 Minuten zur Abkühlung ausgeschaltet sein muss. Dieser Zyklus verhindert eine Überhitzung des Motors.

Warum muss der Tank regelmäßig entleert werden?

Die Luftfeuchtigkeit kondensiert im Tank und bildet Wasser. Dieses korrosive Wasser kann den Tank auf Dauer beschädigen. Regelmäßiges Entleeren verlängert die Lebensdauer des Tanks und vermeidet Leckagerisiken.

Kann der Kompressor für das Tauchen verwendet werden?

Nein, die von diesem Kompressor erzeugte Druckluft ist nicht für das Tauchen oder pharmazeutische, Lebensmittel- oder Krankenhausanwendungen geeignet. Er ist nur für den gewerblichen oder häuslichen Gebrauch bestimmt.

Wie reinige ich den Ansaugfilter?

Trennen Sie das Gerät vom Stromnetz und entleeren Sie den Tank. Lösen Sie die Schrauben der Abdeckung, entnehmen Sie das Filterelement und reinigen Sie es mit Druckluft (von außen nach innen) oder ersetzen Sie es, wenn es zu stark verschmutzt ist. Führen Sie diesen Vorgang alle 100 Betriebsstunden durch.

Was tun bei Luftleckage am Druckschalter?

Dies ist oft auf ein verschmutztes oder abgenutztes Rückschlagventil zurückzuführen. Schrauben Sie den Sechskantkopf des Ventils ab, reinigen Sie die Aufnahme und die Gummischeibe. Wenn die Scheibe abgenutzt ist, ersetzen Sie sie. Schrauben Sie alles sorgfältig wieder fest. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

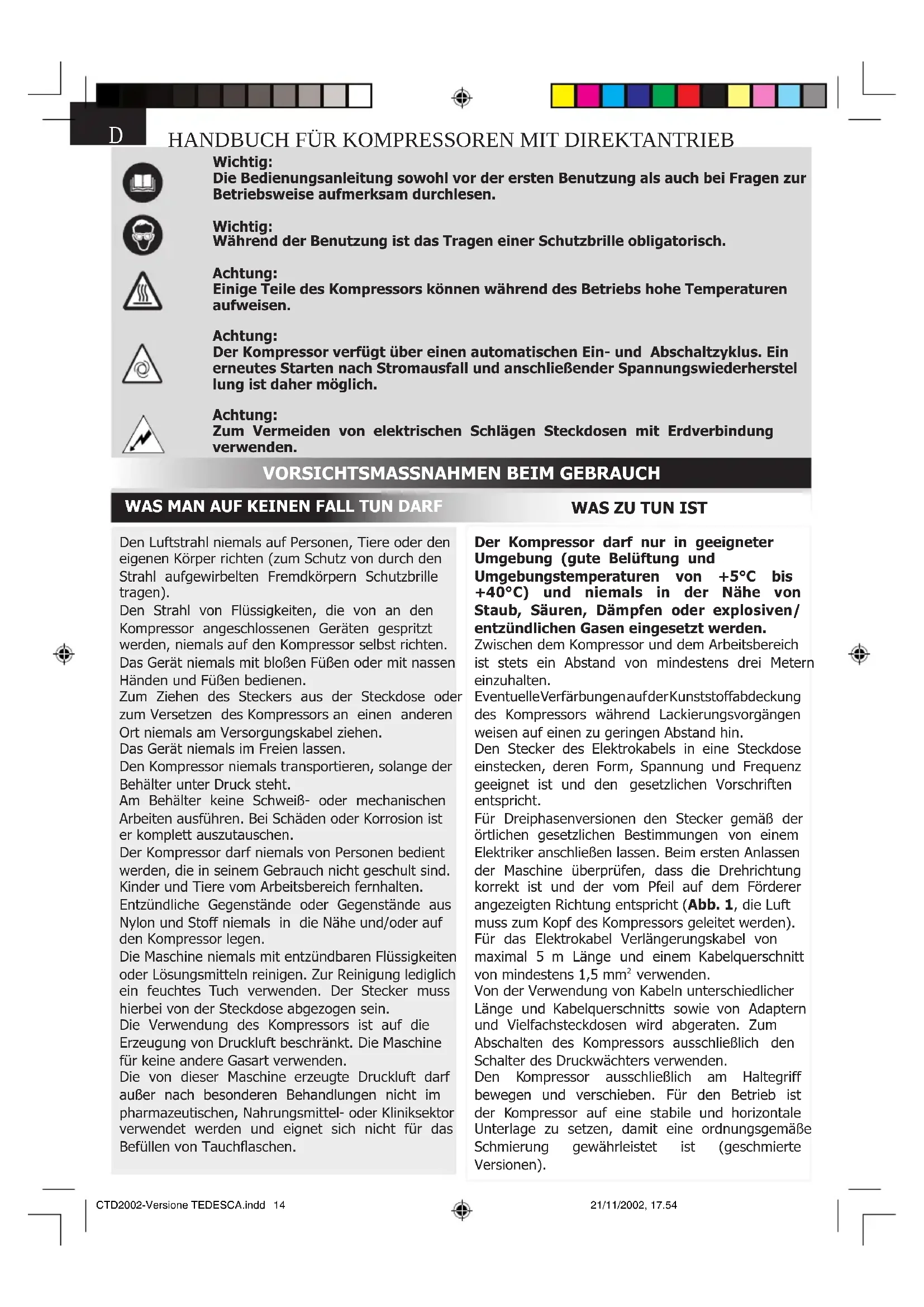

BEDIENUNGSANLEITUNG 400-50 Aerotec

MISE EN MARCHE ET UTILISATION

Die Bedienungsanleitung sowohl vor der ersten Benutzung als auch bei Fragen zur Betriebsweise aufmerksam durchlesen.

Wichtig:

Während der Benutzung ist das Tragen einer Schutzbrille obligatorisch.

Achtung:

Eine Teile des Kompressors konnen während des Betriebs hohe Temperaturen aufweisen.

Achtung:

Der Kompressor verfügt über einen automatischen Ein- und Abschaltzyklus. Ein erneutes Starten nach Stromausfall und anschließender Spannungswiederherstelung ist daher möglich.

Achtung:

Zum Vermeiden von elektrischen Schlagen Steckdosen mit Erdverbindung verwenden.

VORSICHTSMASSNAHMEMEIMGEBRAUCH

WAS MAN AUF KEINEN FALL TUN DARF

WAS ZU TUN IST

Den Luftstrahl niemals auf Personen, Tiere oder den eigenen Körperrichten (zum Schutz von durch den Strahl aufgewirbten Fremdkörpersn Schutzbrille tragen).

Den Strahl von Flüssigkeiten, die von an den Kompressor angeschlossenen Geräten gespritzt werden, niemals auf den Kompressor selbst richten.

Das Gerät niemals mit bloßen Fußen oder mit nassen Händen und Fußen bedieten.

Zum Ziehen des Steckers aus der Steckdose oder zum Versetzen des Kompressors an einen anderen Ort niemals am Versorgungskabelziehen. Das Gerät niemals im Freien lassen.

Den Kompressor niemals transportieren, solange der Behälter unter Druck stehen.

Am Behälter keine Schweiß- oder Mechanischen Arbeiten ausführren. Bei Schäden oder Korrosion ist er komplett auszutauschen.

Der Kompressorarfniemals von Personen bedient werden, die in seinem Gebrauch nicht geschult sind. Kinder und Tiere vom Arbeitsbereich fernhalten.

Entzündliche Gegenstände oder Gegenstände aus Nylon und Stoff niemals in die Nähe und/oder auf den Kompressor legen.

Die Maschine niemals mit entzündbaren Flüssigkeiten oder Lösungsmitteln reinigen. Zur Reinigung ledigious ein feuchtes Tuch verwenden. Der Stecker muss hierbei von der Steckdose abgezogen sein.

Die Verwendung des Kompressors ist auf die Erzeugung von Druckluft beschrankt. Die Maschine für keine andere Gasart verwenden.

Die von dieser Maschine erzeugte Druckluft darüber nach besonderen Behandlungen nicht im pharmazeutischen, Nahrungsmittel- oder Kliniksektor verwendet werden und eignet sich nicht für das Befüllen von Tauchflaschen.

Der Kompressorarf nur in geeigneter Umgebung (gute Beluftung und

Umgebungstemperaturen von +5^ bis +40^) und niemals in der Naze von Staub, Säuren, Dämpfen oder explosiven/ entzündlichen Gasen eingesetzt werden.

Zwischen dem Kompressor und dem Arbeitsbereich ist stets ein Abstand von mindestens drei Metern einzuhalten.

Eventuelle Verfürbungen auf der Kunststoffabdeckung des Kompressors während Lackierungsvorgängen weisen auf einen zu geringen Abstand hin.

Den Stecker des Elektrokabels in eine Steckdose einstecken, deren Form, Spannung und Frequenz geeignet ist und den gesetzlichen Vorschriften entspricht.

Für Dreiphasenversionen den Stecker gemäß der örtlichen gesetzlichen Bestimmungen von einem Elektriker anschließen halten. Beim ersten Anlassen der Maschine überprüfen, dass die Drehrichtigung korrekt ist und der vom Pfeil auf dem Forderer angezeigten Richtung entspricht (Abb. 1, die Luft muss zum Kopf des Kompressors geleitet werden). Für das Elektrokabel Verlängerungskabel von maximal 5 m Länge und einem Kabelquerschnitt von mindestens 1,5 mm² verwenden.

Von der Verwendung von Kabeln unterschiedlicher Länge und Kabelquerschnits sowie von Adaptern und Vielfachsteckdosen wird abgeraten. Zum Abschalten des Kompressors ausschließlich den Schalter des Druckwächters verwenden.

Den Kompressor ausschließlich am Haltegriff bewegen und verschiben. Für den Betrieb ist der Kompressor auf eine stabile und horizontale Unterlage zu setzen, damit eine ordnungsgemäß Schmierung gewährleistet ist (geschmierte Versionen).

WAS SIE UNBEDINGT WISSEN SOLLTERN

Dieser Kompressor wurde für einen Intervallbetrieb wie auf dem Schild der technischen Daten angegeben konstruiert (S3-25 bedeutet z. B. 2,5 Minuten Betrieb und 7,5 Minuten Stillstand), um einer Überhitzung des Elektromotors vorzubeugen. Im Fall einer Überhitzung schaltet sich die Wärmeschutzvorrichtung des Motors ein, die automatisch die Stromzufuhr unterbricht. Ist die normale Betriebstemperatur wieder hergestellt, schaltet sich der Motor automatisch wieder ein.

Bei einigen „V“-Versionen ist der Rücksetzungsschalter auf dem Klemmenkasten des Motors (Abb. 2) von Hand zu betätigten.

Für ein leichteres Wiederanlassen der Maschine ist außer den angegebenen Vorgängen der Knopf des Druckwächters in abgeschaltete Stellung und daraufhin erneut auf eingeschaltete Stellung zu bringen (Abb. 3, 4, 5).

Be den Dreipasenversionen genugt es, den Knopf des Druckwächters manuell in eingeschaltete Stellung zu bringen (Abb. 4).

Die Einphasenversionen sind mit einem Druckwachter ausgestattet, dessen Luftblassventil mit Schlussversprüng das Anlassen des Motors erleichtert. Der eine Sekunden dauernde Luftausstritt aus dem Ventil bei leerem Behalter ist daher normal.

Alle Kompressoren verfugen über ein Sicherheitsventil, das bei Funktionstörungen des Druckwachters eingreift und damit die Sicherheit der Maschine gewährleistet. Wahrend der Montage eines Werkzeugs ist der Strom der austretenden Luft unbedingt zu unterbrechen.

Die Verwendung der Druckluft für die vorgesehenen Zwecke (Aufpumpen, Druckluftwerkzeuge, Lackierung, Wäche mit Reinigungsmitteln auf ausschließlich wässriger Basis usw.) erfordert die Kenntnis und Befolgung der in den einzelnen Fällen geltenden Normen.

ANLASSEN UND GEBRAUCH

Die Rader und den Fuß (bzw. je nach Modell die Saugköffe) gemäß der der Verpackung beigelegten Anleitung montieren.

Die Übereinstimmung der elektrischen Daten des Schilds mit den tatsächlichen Eigenschaften der Anlage (Spannung und Leistung) prüfen.

Das Versorgungskabel in eine geeignete Dose (Abb. 6) einstecken und kontrollieren, dass sich der Knopf des Druckwächters auf dem Kompressor in abgeschalteter Stellung „O" (OFF) befindet. Bei geschmierten Modellen den Ölstand mit dem Messstab am Deckel der Ölfūlöffnung (Abb. 7a, 7b, 7c) oder durch das Sichtfenster (Abb. 7d) kontrollieren und eventuell auffüllen. Der Kompressor ist nun Funktionsbereit.

Durch Betätigung des Schalters auf dem Druckwächter (Abb. 4) wird der Kompressor in Betrieb gesetzt und pumpt Luft durch die Druckleitung in den Behälter. Bei Erreichen des oberen Eichwerts (vom Hersteller in der Prüfphase eingestellt) hält der Kompressor an und lasst die überflüssige Luft im Kopf und in der Druckleitung über ein unter dem Druckwächter positioniertes Ventil ab. Durch these Ablassen des Drucks aus dem Kopf wird das{nachste Anlassen der Maschine erreichtert. Durch die Verwendung von Luft setzt sich der Kompressor automatisch wieder in Betrieb, sobald derunte Eichwert erreicht wird (2 bar zwischen oberem und unterem Eichwert).

Der Druck im Innern des Behalters kann am mitgelieferten Manometer abgelesen werden (Abb. 8).

Der Kompressorbetrieb wird in thisem Automatikzyklus fortgesetzt, bis der Schalter des Druckwächters betägt wird.

Soll der Kompressor erneut verwendet werden, so ist vor dem Anlassen eine Wartezeit von mindestens zehn Sekunden ab dem Zeitpunkt des Abschaltens einzuhalten. Alle Kompressoren sind mit einem Druckreduzierer ausgestattet. Durch Betätigten des Kugelgriffs (Ziehen nach oben und Drehen im Uhrzeitigersinn zum Erhöhen des Drucks und gegen den Uhrzeitigersinn zum Vermindern des Drucks, Abb. 9a) kann der Luftdruck für die optimale Verwendung der pneumatischen Werkzeuge reguliert werden. Ist der gewünschte Wert eingestellt, zum Sperren auf den Kugelgriff drucken (Abb. 9b). Bei einigen Versionen muss die unterliegende Zwinge bis zur Sperrung des Kugelgriffs zugeschraubt werden (Abb. 9c, 9d).

Der eingestelle Wert kann am Manometer (bei den Versionen, fur die dieser vorgesehen ist) oder über die Rasten auf dem Kugelgriff abgegeben werden, deren Zahlen die entsprechenden Drücke angegeben.

Nach Beendigung des Arbeitsvorgangs die Maschine anhalten, den Stecker des Stromkabels abziehen und den Behälter leeren (Abb. 10, 11).

Wichtige Information!

Der Betreiber der Kompressoranlage ist entsprechend dazu verantwortlich ein formloses

Protokollbuch zu führen . Dieses Protokollbuch sollte folgenden enthalten :

Zusammenfassung der vorhandenen Bescheinigungen fur den Kessel sowie die

Dokumentation der notwendigen wiederkehrenden Prüfungen.

Den Betrieb des Druckbehalters ist in der Druckbehalterverordnung festgelegt.

Bei Druckluftbehältern der Gruppe III, die mehr als 200 l jeder nicht mehr als 1000 l Druckliterprodukt haben (Inhaltltr.x bar) ist gemäß Druckbehälter - Verordnung folgenden zu beachten :

Der Druckluftbehälter ist, gemäß der Druckbehälterverordnung, am Aufstellungsourt durch einen Sachverständigen (z. B.TÜV) zu prufen. Mit einer Baumusterbescheinigung (ZUA) und Herstellererklärung über Baugleichheit mit Baumuster, ist die Prüfung am Aufstellungort / Ausrüstung durch einen Sachkundigen (z. B. Werksmonteur, od. Kundendienst- Servicefirma) zulässig. Falls vorhanden, befindet sich die ZUA - Nummer auf dem Typenschild des Gerätes, oder es liegt eine ZUA - Prüfbescheinigung bei.
Wiederholungsprüfung (innere Prüfung) alle 5 Jahre durch einen Sachkundigen (z. B. Werksmonteur, od. Kundendienst-Servicefirma)
- Druckprüfung alle 10 Jahre durch einen Sachkundigen
(z.B.Werksmonteur, od.Kundendienst-Servicefi rma)
Die beiliegende Bedienungsanleitung fur den Druckbehälter ist sorgfältig zu lessen und zu beachten.
Ansonsten gelten für Deutschland die Vorschriften der Druckbehälterverordnung

WARTUNG

Vor jeder Wartungshandlung den Steckerziehen und den Behälter vollständig leeren (Abb. 10, 11).

Nach dem Lösen der eventuellen Schrauben der Schutzabdeckung (Abb. 12a) je nach Arbeitsumgebung, auf jeder Fall aber jeweils nach 100 Betriebsstunden, den Ansaugfilter reinigen (Abb. 12b, 12c). Falls erforderlich, den Filtereinsatz ersetzen (ein verstopfter Filter führt zu geringerer Leistung, ein wirkungsloser Filter zu stärkerem Verschleib des Kompressors).

Bei geschmierten Modellen ist das Öl nach den ersten 100 Betriebsstunden und anschließend alle 300 Betriebsstunden zu wechseln (Abb. 13a, 13b, 13c). Den Ölstand regelmäßig überprüfen.

Das sich wegen der Luftfeuchtigkeit im Innern des Behalters bildende Kondenswasser (Abb. 11) regelmäßig (oder nach Abschluss des Arbeitsvorgangs, wenn dieser länger als eine Stunde dauert) ablassen. Hierdurch wird der Behalter vor Korrosion geschützt und seine Kapazität erhalten.

Sowohl das Ablassöl (geschmierte Modelle) als auch das Kondenswasser sind aus Umweltschutzgründen und gemäß den geltenden gesetzlichen Bestimmungen fachgerecht zu entsorgen.

GARANTIE

Von der Garantie ausgeschlossen sind alle elektrischen Teile und alle Komponenten, die aufgrund ihres spezifischen Einsatzes dem Verschleib unterliegen. Die Garantie besteht in der Verpflichtung des Herstellers, nach dessen Ermessen entweder für die Reparatur oder den Ersatz der von den eigenen Fachleuten als mangelhaft anerkannten Teile zu sorgen, sowie sich die Mängel auf die Konstruktion der Produkte und/oder die Qualität der Materialien beziehen (d. h. dem Hersteller angelastet werden können) und nicht durch normalen VerschleB, Nachlssigkeit, Unerfahrenheit im Gebrauch, Einsatz des Produkts, der nicht mit den Angaben in der Bedienungsanleitung übereinstimmt, Manipulationen, Reparaturen oder Demontagen (auch nur teilweise), die von nicht durch den Hersteller autorisierten Personen durchgefuhrt wurden, übermögen Einsatz der Maschine oder ungeeignete Anwendungen, willkürliche Handlungen oder höhere Gewalt entsanden sind. Alle Kompressoren mit Behälter bis 100 l sind der Kundendienstelle frachtfrei zuzusenden und werden unfrei zurückgeliefert.

Die nachstgelegene Kundendienstelle kann beim Handler erfragt werden.

Der Hersteller besteht sich vor, eventuelle von ihm als angemessen betrachtete Änderungen jederzeit und ohne Vorankündigung durchzuführen.

MÖGLICHE STÖRUNGEN

UND ENTSPRECHENDE ABHILFEMASSNAHMENTS

Störung Ursache, Maßnahme

Luftaustritt aus dem Ventil des Druckwächters bei Kompressor in Stillstand.	Rückhalteventil aufgrund von Verschleiß oder Verunreinigung auf dem Dichtungsanschlag Funktionstgostört.	Den Sechskantkopf des Rückhalteventils abschrauben, den Sitz und die Spezialgummscheibe reinigen (bei Verschleiß ersetzen). Wieder anbringen und sorgfällig anziehen (Abb. 14a, 14b).
Leistungsverringerung. Häufige Inbetriebnahmen Niedrige Druckwerte.	Auf übermäßig Leistungsforderungen oder eventuelle undichte Stellen in Verbindungen und/oder Leitungen überprüften. Möglicherweise Ansaugfilter verstopf.	Dichtungen der Anschüsse ersetzen. Filter reinigen oder ersetzen.
Der Kompressor hält an und setzen nach einigen Minuten den Betrieb selbstständig wieder fort. Bei den V- und 3 HP-Versionen setzen er sich nicht wieder in Betrieb.	Eingriff der Wärmeschutzvorrichtung aufgrund Überhitzung des Motors.	Luftdurchläse im Forderer reinigen. Raum luften. Thermik neu einrichten. Bei den geschmierten und V-Modelen den Ölstand und die Qualität des Ölkontrollieren. Bei den V-Modelen die elektrische Spannung überprüfen.
Nach mehreren Versuchen der Inbetriebnahme hält der Kompressor an.	Eingriff der Wärmeschutzvorrichtung aufgrund Überhitzung des Motors (Abziehen des Steckers während des Betriebs, geringe Versorgungsspannung).	Den Ein-Aus-Schalter betägtigen. Raum luften. Eine Minute abwarten, bis sich der Kompressor von selbst wieder in Betrieb setzen. Bei den V- und 3 HP-Versionen muss die Thermik neu eingerichtet werden. Eventuelle Veränderungen des Versorgungskabels entfernen.
Der Kompressor hält nicht an, und das Sicherheitsventil schreiben ein.	Funktionstörung des Kompressors oder Defekt des Druckwächters.	Stecker abziehen und Kundendienstelle kontaktieren.
