Produkttype	Direkte drev kompressor
Mærke	Aerotec
Model	400-50
Strømforsyning	230 V enfaset, 50 Hz
Motoreffekt	1,5 kW (estimeret)
Maksimalt arbejdstryk	8 bar (estimeret)
Tankkapacitet	50 liter (estimeret)
Mål (L × B × H)	70 × 35 × 60 cm (estimeret)
Vægt	30 kg (estimeret)
Lydniveau	97 dB(A) (estimeret)
Smøringstype	Smurt (olie)
Driftscyklus	S3-25% (2,5 min kørsel / 7,5 min pause)
Hovedfunktioner	Oppustning, trykluftværktøj, maling, vask (kun vandige rengøringsmidler)
Sikkerhedsudstyr	Sikkerhedsventil, termisk motorværn, trykafbryder med automatisk stop
Medfølgende tilbehør	Trykmåler, trykreduktionsventil, indsugningsfilter, kontraventil
Rutinemæssig vedligeholdelse	Rensning af filter hver 100 timer, olieskift hver 300 timer, dræning af tank efter hver brug
Reparerbarhed	Reservedele tilgængelige via producentens servicecenter ; udskiftning af tank ved korrosion

Ofte stillede spørgsmål - 400-50 Aerotec

Hvordan starter man Aerotec 400-50 kompressoren?

Kontroller først, at trykafbryderen står i position 'O' (OFF). Sæt stikket i en passende stikkontakt. Drej trykafbryderens knap til tændingspositionen. Kompressoren starter og pumper luft, indtil det øvre indstillede tryk er nået, og stopper derefter automatisk. Vent mindst 10 sekunder efter et stop, før du genstarter.

Hvad gør man, hvis kompressoren stopper og ikke genstarter?

Det kan skyldes overophedning af motoren. Lad kompressoren køle af. Kontroller ventilationen i rummet og rengør luftkanalerne. På enfasede versioner nulstilles termobeskyttelsen automatisk; på trefasede versioner trykkes manuelt på nulstillingsknappen, der sidder på motorklemkassen. Reducer også belastningen om nødvendigt.

Hvordan dræner man kompressorens tank?

Sluk for kompressoren og tag stikket ud. Åbn drænhanen (sidder i bunden af tanken) for at tømme luft og kondensvand. Luk hanen efter dræning. Udfør denne operation efter hver brug eller mindst en gang om ugen.

Hvilken olie skal man bruge til Aerotec 400-50 kompressoren?

Brug en specifik kompressorolie, helst af typen ISO VG 100 eller 150. Se i vejledningen for anbefalet viskositet. Kontroller oliestanden via oliepinden eller kighullet, og fyld om nødvendigt op. Skift olie hver 300 driftstimer.

Hvordan justerer man lufttrykket?

Brug trykreduktionsventilen på kompressoren. Træk knappen op og drej den med uret for at øge trykket, mod uret for at mindske. Tryk knappen ned for at låse indstillingen. Trykket vises på manometeret eller på knappens nummererede mærker.

Hvad betyder driftscyklus S3-25%?

Det er det nominelle intermittent forhold. Det indikerer, at kompressoren kan køre kontinuerligt i maksimalt 2,5 minutter, hvorefter den skal stoppe i 7,5 minutter for at køle ned. Denne cyklus forhindrer overophedning af motoren.

Hvorfor skal tanken drænes regelmæssigt?

Luftens fugtighed kondenserer inde i tanken og danner vand. Dette korrosive vand kan beskadige tanken på lang sigt. Regelmæssig dræning forlænger tankens levetid og undgår risiko for lækage.

Kan kompressoren bruges til dykning?

Nej, den trykluft, der produceres af denne kompressor, er ikke egnet til dykning eller farmaceutiske, fødevarer eller hospitalsapplikationer. Den er kun designet til almindelig industri- eller husholdningsbrug.

Hvordan rengør man indsugningsfilteret?

Tag stikket ud og tøm tanken. Løsn beskyttelsesskruerne, tag filterelementet ud og rengør det med trykluft (udefra og indad) eller udskift det, hvis det er meget snavset. Udfør denne operation hver 100 driftstimer.

Hvad gør man ved luftlækage ved trykafbryderen?

Det skyldes ofte kontraventilen, der er snavset eller slidt. Skru kontraventilens sekskantede hoved af, rengør sædet og gummiskiven. Hvis gummiskiven er slidt, udskift den. Skru omhyggeligt på igen. Hvis problemet fortsætter, kontakt serviceafdelingen.

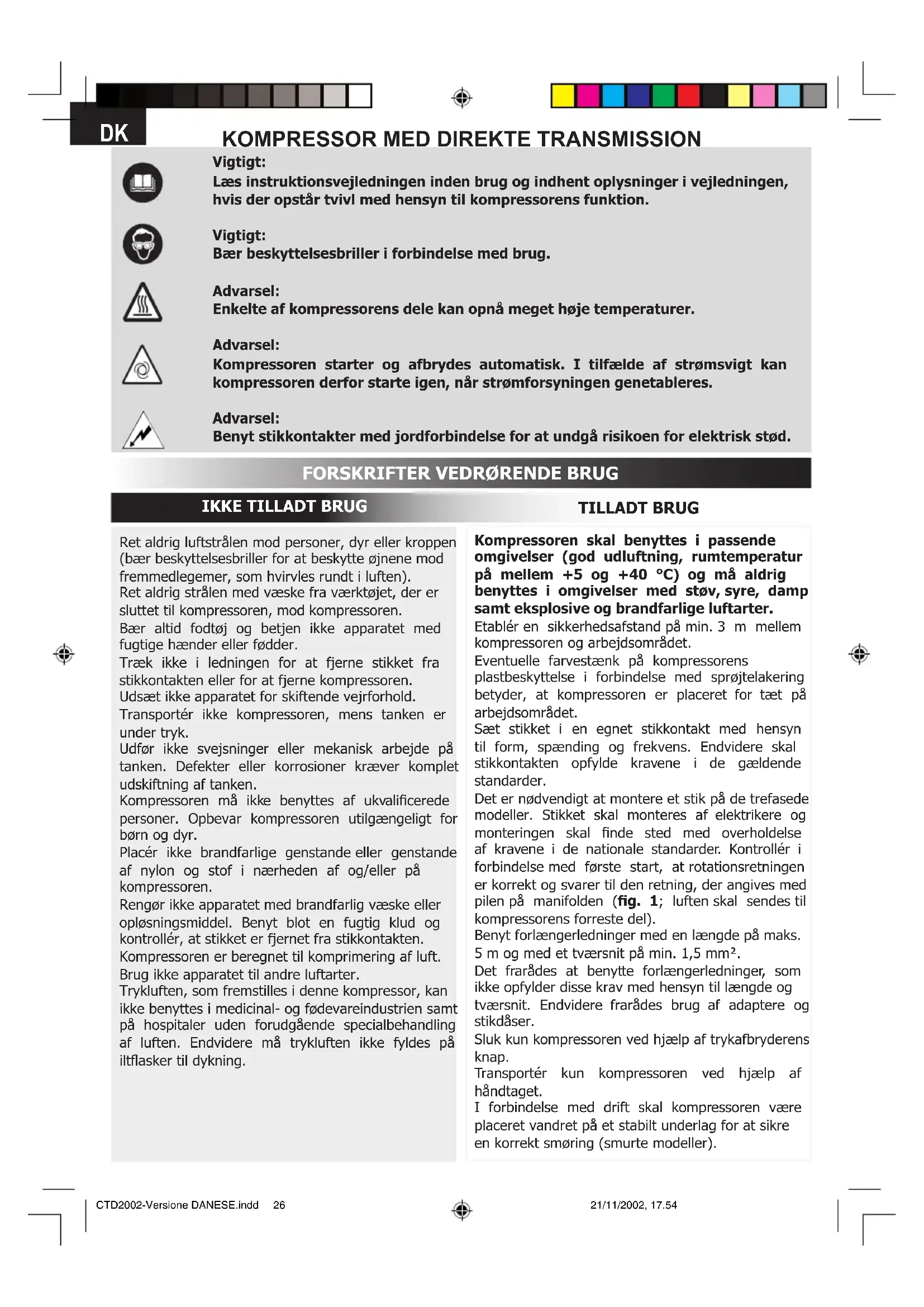

BRUGSANVISNING 400-50 Aerotec

Laes instruktionsvejledningen inden brug og indhent ophysninger i vegledningen, hvis der opstar tvivl med hensyn til kompressorens Funktion.

Vigtigt:

Bae beskyttelsebriller i forbindelse med brug.

Advarsel:

Enkelte af kompressorens dele kan opnå meget hjoe temperaturer.

Advarsel:

Kompressoren starter og afbrydes automatisk. I tilfæle de af strømsvigt kan kompressoren derfor starte igen, nr strømforsyningen genetableres.

Advarsel:

Benyt stikkontakter med jord forbindelse for at undgå risikoen for elektrisk stød.

FORSKRIFTER VEDRØRENDE BRUG

IKKE TILLADT BRUG

Ret aldrig luftstralen mod personer, dyr erler kroppen (baer beskyttelsessbriller for at beskytte ojnene mod fremmedlegemer, som hvirvles rundt i luften).

Ret aldrig strålen med væske fra værktøjet, der er sluttet til kompressoren, mod kompressoren.

Bae altid fodtoj og betjen ikke apparatet med fugtige hænder eller fddder.

Udsæt ikke apparatet for skiftende vojrforhold.

Transporter ikke kompressoren, mens tanken er under tryk.

Udfør ikke svejsninger eller mekanisk arbejde pæ tanken. Defekter eller korrosioner kræver komplet udskiftning af tanken.

Kompressoren må ikke benyttes af ukvalificerede personer. Opbevar kompressoren utilgaengeligt for børn og dyr.

Rengør ikke apparatet med brandfarlig væske eller oplosningsmiddel. Benyt blot en fugtig klud og kontrotter, at stikket er fjernet fra stikkontakten.

Kompressoren er beregnet til komprimering af luft. Brug ikke apparatet til andre luftarter.

Trykluften, som fremstilles i donne kompressor, kan化进程. ikke benyttes i medicinal- og fdevareindustrien samt. pa hospitaler ut den forudgande specialbehandling af luften. Endvidere ma trykluften icke fyldes pa itflasker til dykning.

TILLADT BRUG

Kompressoren skal benyttes i passende omgivelser (god udluftning, rumtemperatur pa mellem +5 og +40^ ) og ma aldrig benyttes i omgivelser med stov, syre, damp samt eksplosive og brandfarlige luftarter.

Etabler en sikkerhedsafstand pa min. 3 m mullem kompressoren og arbejdsomraret.

Eventuelle farvestaenk på kompressorens plastbeskyttelse i forbindelse med sprøjtelakering betyder, at kompressoren er placeret for tæt på arbejdssomrædet.

Saat stikket i en egnet stikkontakt med hensyn til form, spaending og frekvens. Endvidere skal stikkontakten opfylde kravene i de gaelende standarder.

Det er nødvendigt at montere et stik på de trefasede modeller. Stikket skal monteres af elektrikere og monteringen skal finde sted med overholdelse af kravene i de nationale standarder. Kontrol'er i forbindelse med forste start, at rotationsretningen er korrekt og svarer til den retning, der angives med pilen på manifolden (fig. 1; luften skal sendes til kompressorens forreste del).

Benyt forlaengerledninger med en laengde pã maks. 5 m og med et tvaersnit pã min. 1,5 mm².

Det frarådes at benytte forlaengerledninger, som\ ikke opfylder disse krav med hensyn til laengde og\ tvaersnit. Endvidere frarådes brug af adaptere og\ stikdäser.

Sluk kun kompressoren ved hjaelp af trykafbryderens knap.

Transportér kun kompressoren ved hjælp af handtaget.

I forbindelse med drift skal kompressoren vare placeret vendret pa et stabilt underlag for at sikre en korrekt smoring (smurte modeller).

NYTTIGE OPLYSNINGER

Kompressoren er fremstillet til Funktion ved det intermittensforhold, der er specificeret pa identifikationsskiltet (eksempel: S3-25 betyder drift i 2,5 minutter og herefter afbrydelse i 7,5

minutter). Herved undgås en kraftig overophedning af elmotoren. I tilfælde af overophedning udloses motorens termiske sikring, hvilket medforer automatisk afbrydelse af strømmen, när temperaturen er for høj. Motoren starter automatisk igen, när temperaturen vender tilbage til det normale niveau.

På enkelte «V» modeller er det nödvendigt at tilbagestille sikringen manuelt ved at trykke pa tilbagestellingsknappen pa motorens klembraet (fig. 2).

For at forenkle den afterfolgende start af apparatet er det uoder ovenstaende indgreb vigtigt at dreje trykafbryderens knap til OFF positionen og herefter igen til ON positionen (fig. 3, 4 og 5).

På de trefasede modeller er det tilstrækkeligt at dreje trykafbryderens knap manuelt til ON positionen (fig. 4).

De enfasede modeller er udstyrede med en trykafbryder med en ventil med forsinket lukning til bortledning af luften. Denne ventil forenkler starten af motoren og det er derfor normalt, at derkommen et luftpust ud af ventilen i et par sekunder, nr motoren taendes med tom tank.

Alle kompressorer er udstyret med en sikkerhedsventil, som udløses i tilfaelde af functionsforstyrelser i trykafbryderen. Herved garanteres apparatets sikkerhed.

Den udgaende luftstrøm skal afbrydes i forbindelse med montering af værktj.

Anvendelse af trykluft til de forskellige former for brug (oppumpning, trykluftsvaerktoj, sprjoelakering, afvaskning med vandbaserede rengoringsmidler osv.) forudsætter kendskap til og overholdelse af de normer, som gælder i de enkelte tilfælde.

START OG BRUG

Montér hjulene og foden (eller sugekopperne afhengigt af den konkrete model) ved at falgge anvisningerne i pakken.

Kontroller, at strømdataene på identifikationsskiltet svarer til de reelle data for strømforsyningen (netspaending og effekt).

Saat forsyningsledningens stik i en passende stikkontakt (fig. 6) og kontroller, at trykafbryderens knap paskompressoren er drejet til OFF positionen.

På de smurte modeller kontrolleres olieniveauet ved hjælp af oliepinden i oliepåfyldningsproppen (fig. 7a, 7b og 7c) eller ved hjælp af kontrolruden (fig. 7d). Efterfyld om nødvendigt.

Herefter er kompressoren klar til brug.

Betjen trykafbryderens knap (fig. 4). Kompressoren starter og pumper luft, som herefter sendes ind i tanken gennem indtagsrøret.

När maks. kalibreringsværdien näs (indstillet af producenten i forbindelse med afprøvnig), afbrydes kompressoren og bortleder den overskydende luft i den forreste del og i indtagsrøret ved hjælp af en ventil, der er placeret under trykafbryderen.

Udligningen af trykket i den forreste del forenkler den afterfolgende start. Ved brug af loft starter kompressoren automatisk, när min. kalibreringsværddien näs (2 bar lavere end maks. kalibreringsværddien).

Det er muligt at kontrollere trykket i tanken ved hjaelp af det medfologende manometer (fig. 8).

Kompressorfungtionen opretholdes i donne automatiske cyklus, indtil trykafbryderens knap betjenes.

Hvis kompressoren skal benyttes ingen, skal der gå min. 10 sekunder mellem slukning og den afterfolgende start.

Alle kompressorer er udstyret med en trykreduceringsventil. Ved at betjene knoppen, mens hanen er Åben (ved at trække knoppen opad og dreje den med uret for at øge trykket eller mod uret for at reducere det; fig. 9a), er det muligt at justere lufttrykke således, at brugen af trykluftsværktøjet optimeres. Indstil den ønskedete trykværdi og tryk herefter på knoppen for at blokere den (fig. 9b). På enkelte modeller er det nødvendigt at fastspændende den underliggende ringmøtrik, indtil knoppen blokeres (fig. 9c og 9d).

Det er muligt at kontrollere den indstillede trykveeri ved hjaelp af manometeret (pa modeller, der er forsynet med manometer) aller ved hjaelp af de nummererede hak pa knoppen. Hakkenes tal angiver det pageldende tryk.

Løsn eventuelle skruer (fig. 12a) i beskyttelsen og rengør sugefilteret afhængigt af de konkrete arbejdsbetingelser og under alle omstændigheder for hver 100 timers drift (fig. 12b og 12c). Udskift eventuelt filtrelementet (et tilstoppet filter reducerer ydelsen og medfører øget slitage på kompressoren). På de smurge modeller skiftes olien after de første 100 timers drift og herefter for hver 300 timer (fig. 13a, 13b og 13c). Kontroller olieniveauet regelmæssigt.

Der dannes kondensvand som ffolge af luftens fugtighed. Tanken for kondensvand skal derfor tomnes regelmæssigt (eller after aflutnng af arbejde, som har varet mere end 1 time) (fig. 11). Herved beskyttes tanken mod korrosion og det er muligt at udnytte tankens rumindhold fuldstændigt. Både den brugte olie (smurte modeller) og kondensvandet SKAL BORTSKAFFES med overholdelse af kravene i den gældende miljølovgivning.

GARANTI

Garantien omfatter不解 de elektriske dele og sliddelene. Garantien forpligter producenten til reparation ell uddskiftning (på baggrund af eget skøn) af defekte komponenter (defekten skal anerkendes af producentens teknikere) forudsat at den pagaelende defekt skyldes konstruktions- og/eller materialefejl (dvs. at producenten har ansvaret for fejlen). Garantien omfatter不解 defekter, som skyldes naturlig slitage, forsommelighed, uerfarenhed, brug af Produktet i modstrid med anvisningerne, u autoriserede indgreb, reparatoner ell afmontering (også kun delvis) udført af personale ut den tilladelse fra producenten. Endvidere omfatter garantien不解 defekter, som skyldes overdreven udnyttelse af apparatet erler brug af apparatet til uegnede former for anvendelse, samt force majeure. Alle kompressorer med tank med rumindhold på op til 100 l skal sendes franko til servicecenteret og tilbagesendes herefter pr. afterkrav.

Forhandleren oplyser det naermeste servicecenter.

Producenten forbeholder sig ret til udforelse af eventuelle ændringer ut den forudgånde meddeelse herom.

MULIGE FEJLG AFHJAELPNING

Fejl Årsag Afhjelpning

Luftlækage fra ventilen i trykafbyderen,+när kompressoren er standset.	Tilbageslagsventilen fungerer ikke korrektPGA. slitage eller store mængder snavs påforseglingsstoppet.	Løsn den forreste seskantete del aftilbageslagsventilen, rengør sædet og densærige gummiskive (udskift den, hvis dener slidt). Montér delene på ny og fastspændomhyggeligt (fig. 14a og 14b)
Reduktion af ydelse. Hyppige starter. Lavetrykvaerdier.	For intensiv brug eller eventuelle lækagerfra samlinger og/eller slanger. Rengør dettilstoppede sugefilter.	Udskift koblingernes pakninger. Rengør ullerudskift filteret.
Kompressoren afbrydes og starter automatiskfter et par minutter.«V» modellerne (3 HK) starter ikke igenfterfolgende.	Udlośning af den termiske sikringPGA. overophedning af motoren.	Rengør luftpassagere i manifolden. Udluftlokalet. Tilbagestil den termiske sikring.Kontroller olieneaulet og mængden på de smurte modeller og «V» modellerne.Kontroller spændingen på «V» modellerne.
Kompressoren afbrydes after et parstartforsøg.	Udlośning af den termiske sikringPGA. overophedning af motoren (fjernelseaf stikket i forbindelse med drift, lav Forsyningsspænding).	Betjen trykafbyderens knap. Udluft lokalet.Vent et par minutter. Herefter starterkompressoren selv.Det er ndvendigtat tilbagestille den termiske sikring på«V» modellnerne (3 HK). Fjern eventuelleforlængerledninger fra Forsyningsledningen.
Kompressoren afbrydes ..., og sikkerhedsventilen udløses.	Funktionstorystyrrelser i kompressoren ullerdefekt i trykafbyder.	Fjern stikket fra stikkontakten og kontaktservicecenteret.

Viktigt!

Du mä ikke bruke maskinen när du er barfotet eller har våte hender eller fötter.

Du må ikke dra i strømledningen nár du trekker stopselet ut fra stikkontakten eller for Å flytte kompressoren.

Maskinen må违法犯罪.

Maskinen må ikke rengjores med brennbare væsker eller løsemidler. Du må bare bruke en faktig klut og passer på at du har koplet stopselet fra stikkontakten.

Du kan bruke en forlengelsesledning til strømledningen som er maks. 5 m lang og med et kabelsnitt pÅ min. 1,5mm^2

Nár du monterer pá et utstyr er det helt nodvendig at du avbryter luftstrømningen ut.

Det er mulig a kontrollere trykket i tanken ved a vlese manometeret som folger med (fig. 8).
