Vrsta izdelka	Neposredno gnani zračni kompresor
Znamka	Aerotec
Model	400-50
Električno napajanje	230 V enofazno, 50 Hz
Moč motorja	1,5 kW (ocenjeno)
Najvišji delovni tlak	8 barov (ocenjeno)
Prostornina rezervoarja	50 litrov (ocenjeno)
Dimenzije (D × Š × V)	70 × 35 × 60 cm (ocenjeno)
Teža	30 kg (ocenjeno)
Raven hrupa	97 dB(A) (ocenjeno)
Vrsta mazanja	Mazano (olje)
Delovni cikel	S3-25% (2,5 min delovanja / 7,5 min mirovanja)
Glavne funkcije	Napihovanje, pnevmatska orodja, barvanje, pranje (samo vodne čistilne snovi)
Varnostna oprema	Varnostni ventil, toplotna zaščita motorja, tlačno stikalo s samodejnim izklopom
Priloženi dodatki	Manometer, reduciranje tlaka, sesalni filter, povratni ventil
Redno vzdrževanje	Čiščenje filtra vsakih 100 ur, menjava olja vsakih 300 ur, izpust rezervoarja po vsaki uporabi
Popravljivost	Nadomestni deli so na voljo prek servisne službe proizvajalca; zamenjava rezervoarja v primeru korozije

Pogosto zastavljena vprašanja - 400-50 Aerotec

Kako zagnati kompresor Aerotec 400-50?

Najprej preverite, da je tlačno stikalo v položaju 'O' (IZKLOP). Vtaknite vtič v ustrezno vtičnico. Zavrtite gumb tlačnega stikala v položaj za vklop. Kompresor se zažene in črpa zrak, dokler ne doseže zgornje nastavljene vrednosti tlaka, nato se samodejno ustavi. Po zaustavitvi počakajte vsaj 10 sekund pred ponovnim zagonom.

Kaj storiti, če se kompresor ustavi in ne zažene ponovno?

To je lahko posledica pregrevanja motorja. Pustite kompresor, da se ohladi. Preverite prezračevanje prostora in očistite zračne kanale. Pri enofaznih različicah se toplotna zaščita samodejno ponastavi; pri trifaznih različicah ročno pritisnite gumb za ponastavitev na priključni omarici motorja. Po potrebi zmanjšajte obremenitev.

Kako izprazniti rezervoar kompresorja?

Izklopite kompresor in izvlecite vtič. Odprite izpustni ventil (na dnu rezervoarja), da izpustite zrak in kondenzat. Po izpustu zaprite ventil. To opravite po vsaki uporabi ali vsaj enkrat na teden.

Katero olje uporabiti za kompresor Aerotec 400-50?

Uporabite posebno olje za kompresorje, po možnosti tipa ISO VG 100 ali 150. Preverite navodila za priporočeno viskoznost. Preverite nivo olja skozi merilno palico ali okence in po potrebi dolijte. Olje zamenjajte vsakih 300 ur delovanja.

Kako nastaviti izhodni tlak zraka?

Uporabite reduciranje tlaka na kompresorju. Potegnite gumb navzgor in ga zavrtite v smeri urinega kazalca za povečanje tlaka, v nasprotni smeri za zmanjšanje. Pritisnite gumb navzdol za zaklepanje nastavitve. Tlak je prikazan na manometru ali oštevilčenih oznakah na gumbu.

Kaj pomeni delovni cikel S3-25%?

To je nazivno razmerje intermitentnega delovanja. Pomeni, da kompresor lahko neprekinjeno deluje največ 2,5 minute, nato pa mora mirovati 7,5 minut za hlajenje. Ta cikel preprečuje pregrevanje motorja.

Zakaj je treba redno izpraznjevati rezervoar?

Vlaga v zraku se kondenzira v rezervoarju in tvori vodo. Ta korozivna voda lahko dolgoročno poškoduje rezervoar. Redno izpraznjevanje podaljšuje življenjsko dobo rezervoarja in preprečuje nevarnost puščanja.

Ali se kompresor lahko uporablja za potapljanje?

Ne, stisnjen zrak, ki ga proizvaja ta kompresor, ni primeren za potapljanje niti za farmacevtske, prehrambene ali bolnišnične namene. Zasnovan je samo za industrijsko ali domačo uporabo.

Kako očistiti sesalni filter?

Izklopite napravo in izpraznite rezervoar. Odvijte zaščitne vijake, odstranite filtrirni element in ga očistite s stisnjenim zrakom (od zunaj navznoter) ali ga zamenjajte, če je preveč umazan. To opravite vsakih 100 ur delovanja.

Kaj storiti v primeru uhajanja zraka na tlačnem stikalu?

To je pogosto posledica umazanega ali obrabljenega povratnega ventila. Odvijte šestkotno glavo ventila, očistite ohišje in gumijasti disk. Če je disk obrabljen, ga zamenjajte. Previdno privijte nazaj. Če težava vztraja, se obrnite na servis.

NAVODILA ZA UPORABO 400-50 Aerotec

Priročnik z navodili

Kezelési utmutató

Příručka k obsluze

Návod na obsluhu

PykoBODCTBO NO 3KcPnyATAUH

Bruksanvisning

Kullanma talimati

Manual de utiliser

COMPRESSORE A TRASMISSIONE DIRETTA

Importante:

Sada ja kompresor spreman za uporabu.

Aktivacijom prekidača mistrinjača pritiska (slika 4) kompresor se ukljucije i stvara komprimirani zrak koji šalje kroz cijev za napajanje u spremnik goriva.

U trenutku kad je dostigao gornju tocku bazdarenja (koju odreduje proizvoda u fazi kontrole) kompresor se zaustavlja i ispsta suvisni zrak prisutan u glavi i cijevi za napajanje putem ventila koji se nalazi ispod mistranja pritiska.

Na ovaj nacin omogucava se ponovno uključivanje koje je olaksano pomanjkanjem pritiska u glavi. Služéci se zrakom kompresor se automatski ponovno uključuje u trenutku kad dostigne donju točku bazdarenja (2 bara izmeμgornje i donje vrijednosti).

Moguce je kontrolirati pritisak u unutrašnjosti spremnika goriva očitavanjem manometra prilozhenog u pakovanju (slika 8).

Kompresor dalje nastavlja rad u ovom automatiskom ciklusu dok ga neugasimo pomoću prekidača mistranjača pritiska.

Priere ponovnog uključivanja kompressora sacekati majmanje 10 sekundi od trenutka isključivanja.

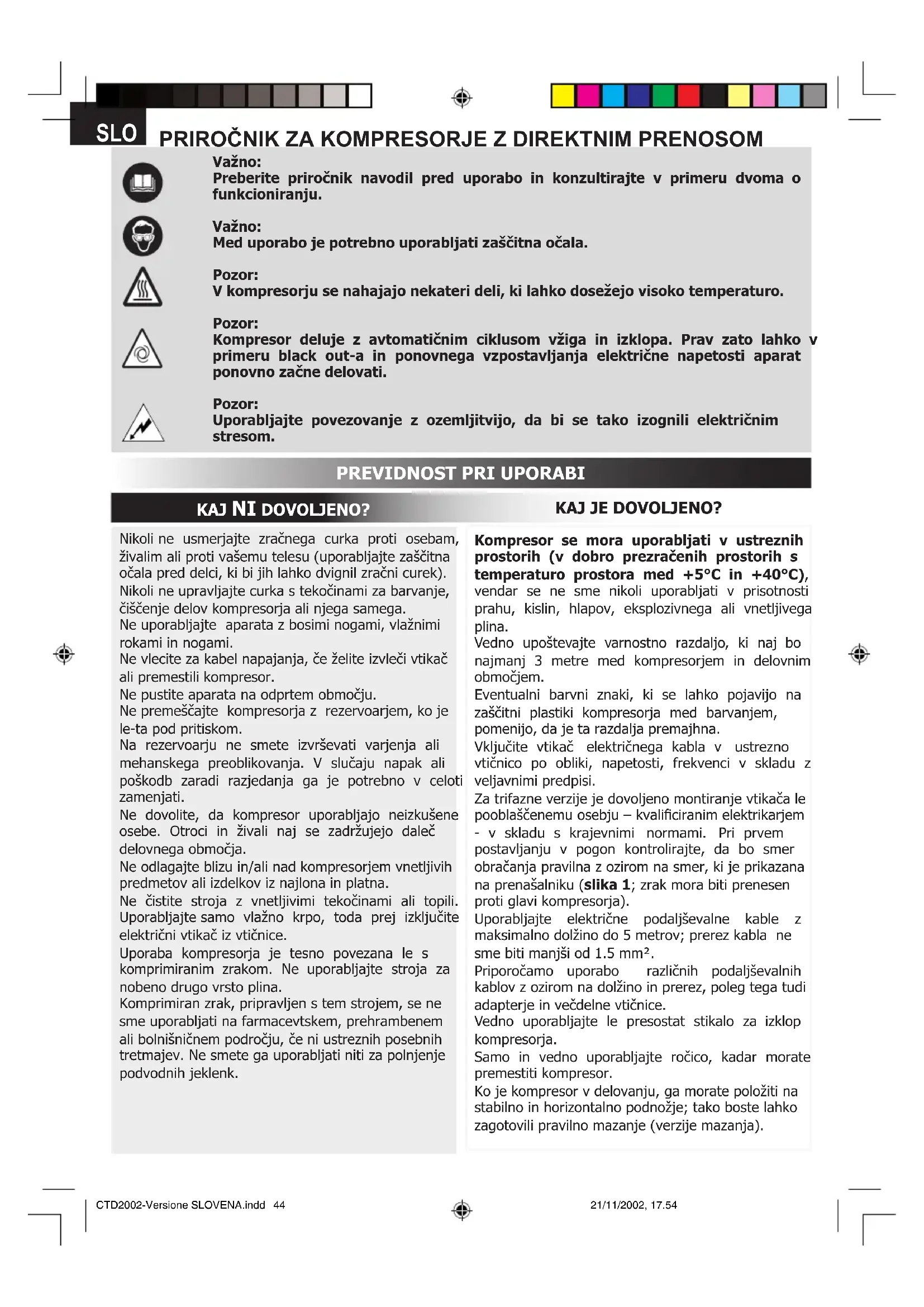

Preberite priročnik navodil pred uporabo in konzultirajte vprimeru dvoma o Funktioniranju.

Vazno:

Med uporabo je potrebno uporabljati zašcitna očala.

Pozor:

V kompresorju se nahajajo nkateri deli, ki lahko dosezejo visoko temperaturo.

Pozor:

Kompresor deluje z avtomaticnim ciklusom vžiga in izklopa. Prav zato lahko v primeru black out-a in ponovnega vzpostavljanja elektricne napetosti aparat ponovno začne delovati.

Pozor:

Uporabljaje povezovanje z ozemljitvijo, da bi se tako izognili elektrichnim stresom.

PREVIDNOST PRI UPORABI

KAJ NI DOVOLJENO?

KAJ JE DOVOLJENO?

Nikoli ne usmerjate zračnega curka proti osebam, Živalim ali proti vašemu telesu (uporabljaje zašcitna očala pred delci, ki bi jih lahko dvignil zračni curek). Nikoli ne upravljate curka s tekovičinami za barvanje, Čišćenje delov kompresorja ali njega samega. Ne uporabljate aparata z bosimi nogami, vlžnimi rokami in nogami.

Ne vlocite za kabel napajanja, ce zeIte izvleci vtikac ali premestili kompresor.

Ne pustite aparata na odprtem območju.

Ne premešcajte kompresorja z rezervoorjem, ko je le-ta pod pritiskom.

Na rezervaarju ne smete izvrsevati varjenja ali mehanskega preoblikovanja. V slucaju napak ali poskodb zaradi razjedanja ga je potrebno v celoti zamenjati.

Ne dovolite, da kompresor uporabljajo neizkušene osebe. Otroci in Živali raj se zadržujejo dalec delovnega območja.

Ne odlagajte blizu in/ali nad kompresorjem vnetljivih predmetov ali izdelkov iz najlona in platna.

Ne Čistite stroja z vnetljivimi tekocinami ali topili. Uporabljaje samo vlažno krpo, toda prej izključite elektrčni vtikač iz vtčnice.

Uporaba kompresorja je tesno povezana le s komprimiranim zrakom. Ne uporabljaje stroja za nobeno drugo vrsto plina.

Komprimiran zrak, priapravljen s tem strojem, se ne sme uporabljati na farmacevtskem, prehrambenem ali bolnišnicem področju, ce ni ustreznih posebnih tretmajev. Ne smete ga uporabljati niti za polnjenje podvodnij jaklenk.

Kompresor se mora uporabljati v ustreznih prostorih (v dobro prezračenih prostorih s temperaturo prostora med +5^ in +40^ ),

vendar se ne sme nikoli uporabljati v prisotnosti prahu, kislin, hlapov, eksplozivega ali vnetljivega plina.

Vedno upostevajte varnostno razdaljo, ki nj bo najmanj 3 metre med kompresorjem in delovnim obmocjem.

Eventualni barvni znaki, ki se lahko pojavijo na zašcitni plastiki kompresorja med barvanjem, pomenijo, da je ta razdalja premajhma.

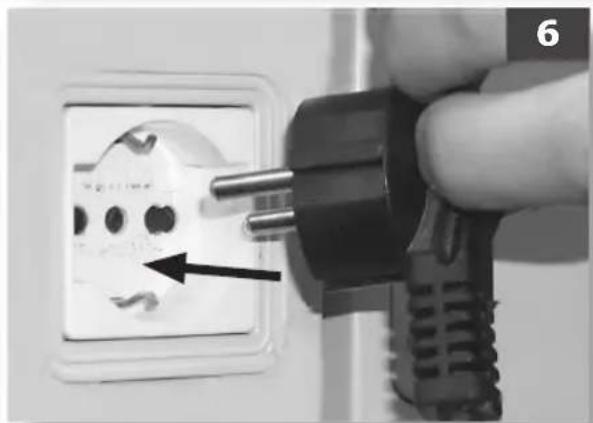

Vkljucite vtikac elektrichega kabla v ustrezno vticnico po obliki, napetosti, frekvenci v skladu z veljavnimi predpis.

Za trifazne verzije je dovoljeno montiranje vtikača le pooblašćenemu osebju - kvalificiranim elektrikarjem - v skladu s krajevnimi normami. Pri prvem postavljanju v pogon kontrolirajte, da bo smer obračanja pravilna z ozirom na smer, ki je prikazana na prenasalniku (slika 1; zrak mora biti prenesen proti glavi kompresorja).

Uporabljajte elektriche podaljsevalne kable z maksimalno dolzino do 5 metrov; prerez kabla ne sme biti manji si od 1.5mm^2

Priporocamo uporabo razlichnih podaljsevalnih kablov z ozirom na dolzino in prerez, poleg tega tudi adaptererie in vecdeline vticnice.

Vedno uporabljajte le presostat stikalo za izklop kompresorja.

Samo in vedno uporabljaje roxico, kadar morate premessiti kompresor.

Ko je kompresor v delovanju, ga morate položiti na stabilno in horizontalno podnožje; takto boste lahko zagotovili pravilno mazanje (verzije mazanja).

KAJ MORATE VEDETI?

Ta kompresor je napravljen za Funktioniranje z razmere intermitence, ki je na poseben nacin prikazana na tehnici tablici (na primer: S3-25 pomeni 2.5 minut dela in 7.5 minut počivanja);

tako se izognemo prevelikemu pregrevanju elektricnega motorja. Ce bi do tega vseeno prislo, bi posredovala toplotna zašcita, ki jo ima motor; le-ta avtomaticno prekine elektricno napetost, kadar je temperatura previsoka. Ko se vzpostavijo normalni pogoji temperature motorja, se le-ta ponovno prizge.

Pri nekaterih verzijah «V» je potrebno ročno posredovati tak, da pritisnete na gumb za ponovno postavljanje v pogon, ki se nahaja na škatli za stićnike motorja (slika 2).

Za laje ponovno postavljanje v pogon stroja je pomembno, da poleg ze prikazanih operacij intervenirate tudi na presostat stikala takto, da ga premistite iz polozajaugasnjeno v poLOZaj priZhano (slike 3-4-5).

Pri trifaznih verzijah je dovolj, da rochno posredujete na gumbu presostata tak, da ga postavite v polozaj priizgano (slika 4).

Enofazne verzije imajo presostat z enim ventilom za izpraznjevanje vraka z zapoznelim zapiranjem; le-ta olajsa pogon motorja. Zato je povsem normalno, ce iz rezervaorja izide majhen izpuh vraka se nekaj sekund potem.

Vsi kompresorji imajo varnostni ventil, ki posreduje v primeru nepravilnega delovanja presostata in s tem zagotavlja varnost stroju.

Med montiranjem kateregao od priborov je nujno potrebno prekiniti izhajanje zraka.

Uporaba komprimiranega zraka v razlichnih oblikah (pri polnjenju gum, pnevaticnem orodju, barvanju, pranju z detergenti ali z vodo...) zahteva dobro poznavanje uporabe in dosledno spostovanje predivenih norm za posamezne primere.

POGON IN UPORABA

Montirajte kolesa in podnožek (ali pa priseske z ozirom na model) tak, da sledite prilozenim navodilom.

Preverite, da bodo tehnici podatki na tablici ustrezali realnim moznostim v napeljavi (voltaza in potenza). Vključite vtikac kabla za napajanje v ustrezno vticnico (slika 6); preverite, da bo presostat stikala, ki se nah na kompresorju, v izklopljenem položaju «O» (OFF).

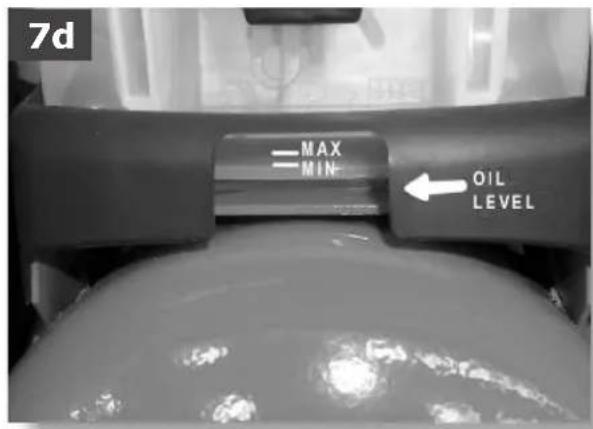

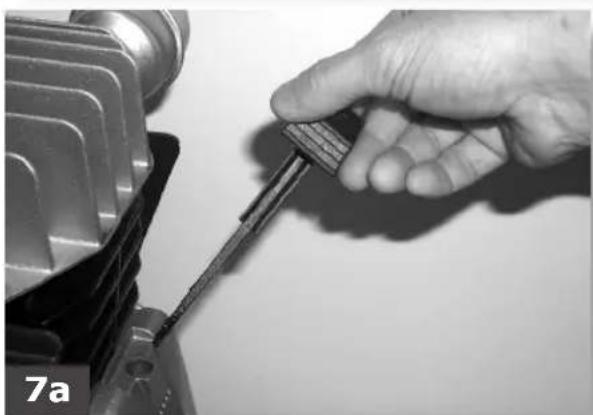

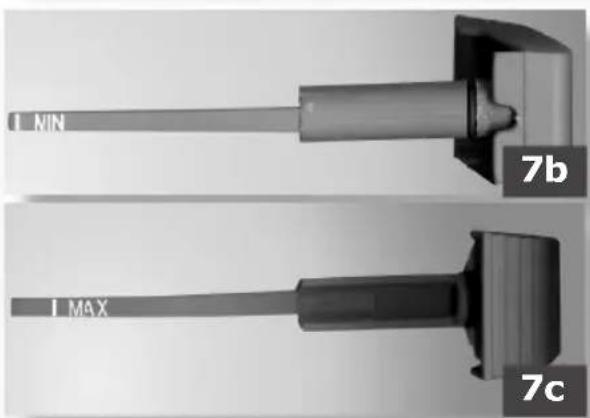

Pri modelih, ki jih je potrebno mazati, preverite nivo olja s pomocjo palicice, ki se nahaja v zamašku za polnjenje olja (slike 7a-7b-7c) ali preko stekla (slika 7d); ce je potrebno, napolnite rezervaor.

Sedajekompresorzepripravljenzauporabo.

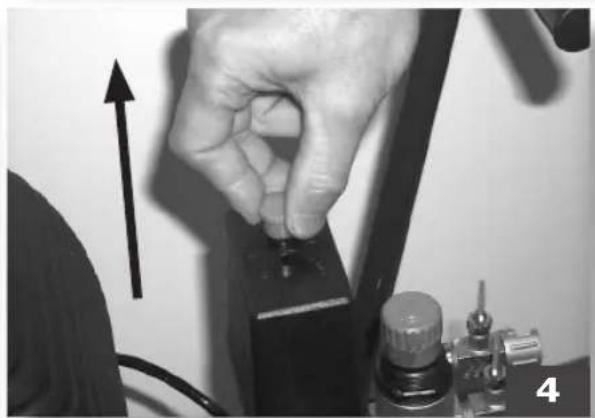

Cepritisnete na stikalo presostata (slika 4), bo kompresor zael delovati; crpal bo zrak, ki ga bo odposiljal preko odtocne cevi v rezervoor.

Ko kompresor doseze Najvisjo stopnjo, na katero je bil tariran (taraturo je vstavil proizvajalec med kolaudacijo), se zaustavi, izpraze odvecni zrak, ki se nahaja v glavi, preko ventila, ki se nahaja pod presostatom.

Tako je motor mogoce na lazi način ponovno pognati, ko zmanjka pritiska v glavi. Z uporabo zraka se kompresor avtomaticno postavi v pogon, ko je bila dosežena majnižja stopnja tariranja (2 bara razlike med zgornjo in spodnjo stopnjo).

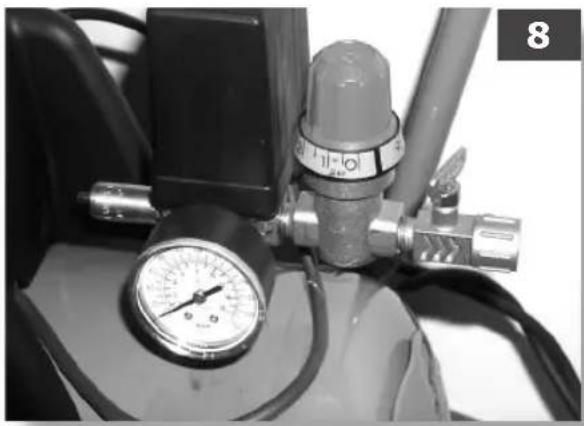

Pritisk v notranjosti rezervaarja je mogoce kontrolirati z odcitavanjem s prisotnega manometra (slya 8).

Kompresor nadaljuje z delovanjem v tem ciklusu avtomaticno takodolgo, dokler ne posredujete na stikalu presostata.

Ce ga ze lite ponovno uporabljati, počakajte majmanj 10 sekund od trenutka izklopa, preden ga ponovno poženete.

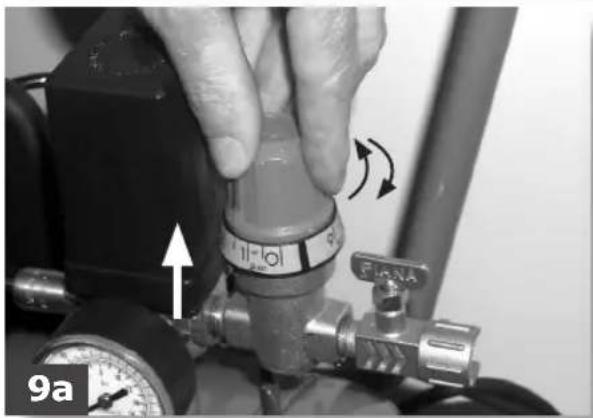

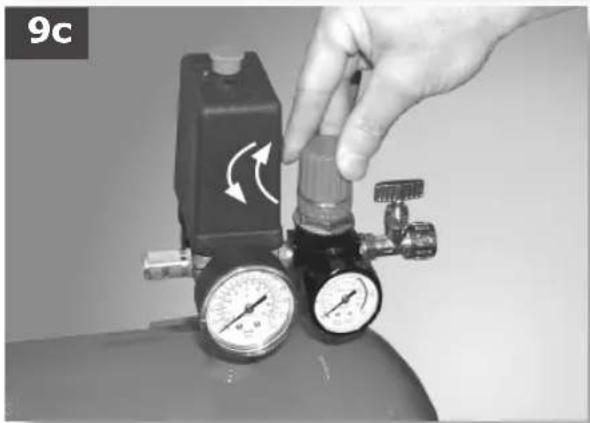

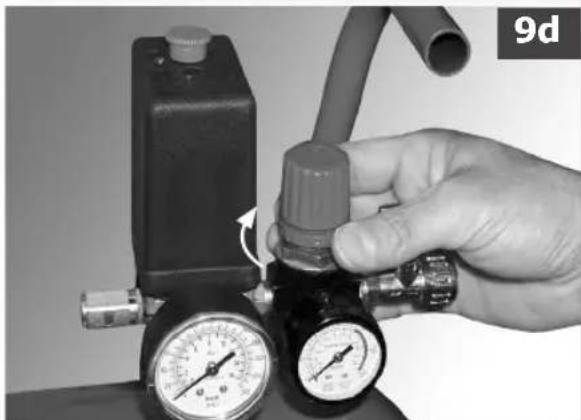

Vsi kompresorji imajo reduktor za pritisk. Ce delujete na glavico v smeri odprto (s pomikom navzgor in z obračanjem v smeri obračanja urinih kazalcev se poveča pritisk; z obračanjem v obratni smeri urinih kazalcev se pritisk zmanjsa, slika 9a), lahko regulirate pritisk; takse lahko optimizira uporaba pnevaticnega orodja.

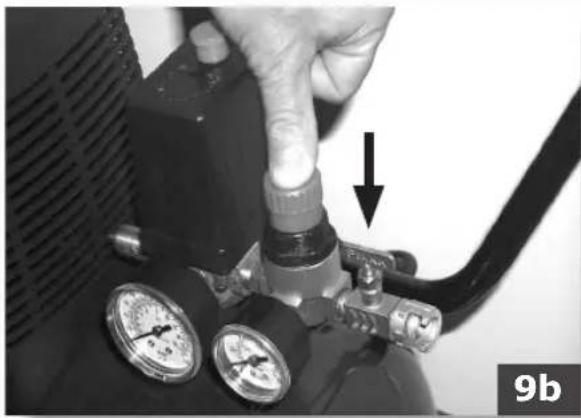

Ko ste postavili zaželeno vrednost, ponovno pritisnite na glavico, da bi jo blokirali (slika 9b). Pri nikaterih verzijah je potrebno delovati na kovinski obroček, ki se nahaja spodaj; potrebno ga je priviti, dokler glavica ne blokira (sliki 9c, 9d).

Vstavljeno vrednost lahko preverite s pomočjo manometra (za verzije, ki to predvidevajo) ali pa s pomocjo ostevilčenih zarez, ki se nahajao na glavici in ustrezajo odgovarjacoćemu pritisku.

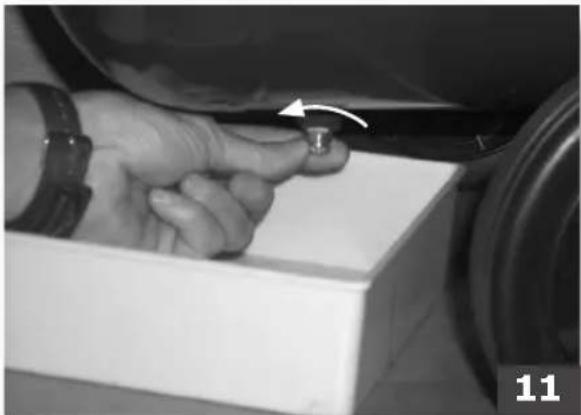

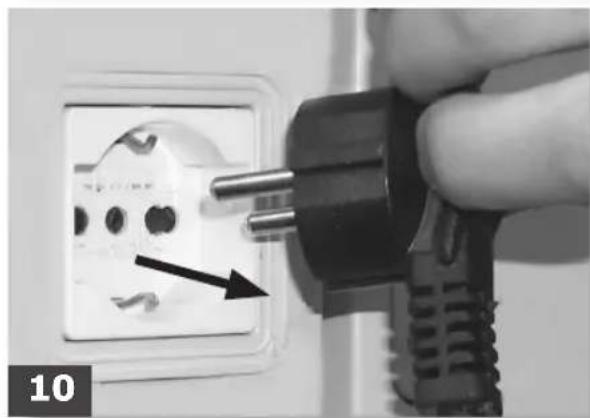

Na koncu dela zaustavite stroj, izključite elektrčni vtikač in izpraznite rezervaor (sliki 10, 11).

VZDRZEVENJE

PRED VSAKIM INTERVENTOM IZKLJUCITE VTIKAC IN POPOLNOMA IZPRAZNITE REZERVOAR (sliki 10-11).

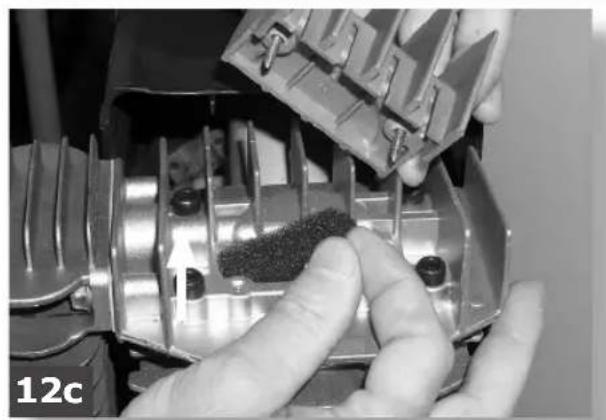

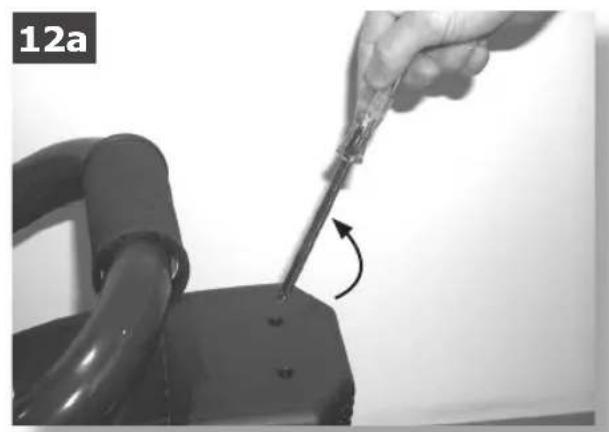

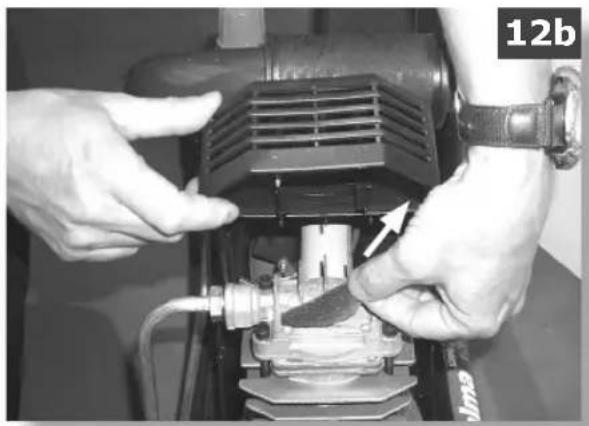

Najprej odvijte eventualne zašcitne vijake (slika 12a), nato ocistite filter za vsesavanje z ozirom na prostor, v katerem delate; to storite obvezno vsakh 100 ur dela (sliki 12b, 12c). Če je potrebno, zamenjaje element za filtriranje (če je filter zamašen, povzroča manjš delovanje kompresorja in se le-ta hitreje obrabi). Modelom, ki jih je potrebno mazati, zamenjaje olje po prvih 100 urah delovanja, nato pa vsakh 300 ur (slike 13a, 13b, 13c). Obcasno kontroliraje nivo olja.

Obcasno (ali pa na koncu dela, ce je le-to trajalo vec kot eno uro) izpraznite kondenzirano tekocino, ki se je nabrala v notranjosti rezervaorja (slika 11); le-ta nastane zaradi vlage v zraku. Na ta nacin lahko preprecite razjedanje rezervaorja in zmanjsanje obratovanja. Izcrpano olje (pri modelih za mazanje) in kondenzat MORATE UNICITI v skladu z navodili, ki spostujujo okolj in veljavne zakone.

GARANCIJA

Pod garancijo ne spadajo tisti deli, ki so zaradi specifiche uporabe normalno podvrzeni obrabi. Proizvajalec mora obvezno popraviti ali zamenjati tiste dele, za katere je mnena, da so poskodbe nastale kot posledica neustrezne izdelave proizvodov in/ali slabe kvalitete (za katero jamci proizvajalec); proizvajalec ne jamci za poskodovane dele, ki se v normalnih pogojih obrabijo, za poskodovanost zaradi nepazljivosti, nepofessionalne uporabe proizvoda ki ni v skladu z navodili, zaradi preoblikovanja proizvoda, popravljana ali demontiranja proizvoda s strani nepooblascenih oseb, zaradi neustreznega izkorišcanja ali nedovoljenih spremb, slučajnosti ali višje sile. Vse kompresorje z rezervoorjem do 100 litrov je za popravilo potrebno dostaviti v Center za asistenc; tam jih boste lahko tud dvignili.

Povprasajte vašega dobaviteljá, kje se nahaja najblžji center.

Proizvajalec si pridržije pravico do eventualnih spreememb, za katere smatra, da so smiselne; to lahko stori brez vnaprejsnega obvešcanja.

OGOČE ANOMALIJE IN RELATIVNO DOVOLJENI INTERVENTI

Anomalija Vzrok Intervention

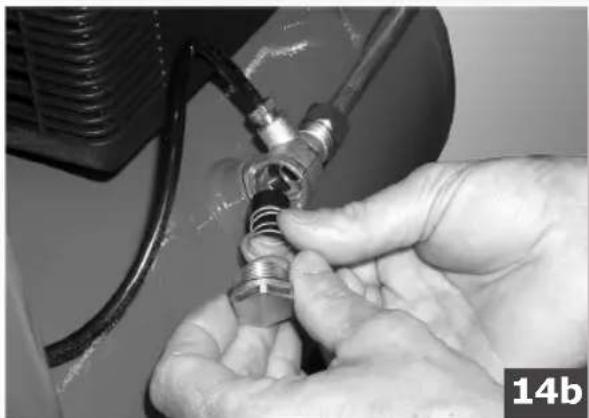

Ventral presostata izpušča zrak, kadar kompresor ne deluje.	Povratni ventil draka ne izvršuje pravilno svoje funkcije zaradi obrabe ali necistocne na delu, ki bi moral zadrževati zrak.	Odvijete šest-kotno glavo povratnega ventilla, očistite ležaj in specialni gumijasti disk (çe je obrabljen, ga zamenjaje). Ponomno pazljivo montirajte in privijte (sliki 14a, 14b).
Zmanjišuje se učinek. Prepogosto pride do pogona. Nizke vrednosti pritiska. Prevelko delovanje.	Preverite, če prihaja do eventualnih izgub iz priključkov in/ali cevi. Lahko je filter za vsesavanje zamašen.	Zamenjaje tesnila v priključkh, očistite ali zamenjate filter.
Kompresor se avtomatsko zaustavi po nekaj minutah. Pri verzijah V, 3 HP se ne postavi ponovno v pogon.	Posreduje toplotna zaščita zaradi preveliagree segrevanja motorja.	Očistite prehode draka v prenašalnik. Prezračite delovni prostor. Popravite tolotnovarovalko. Pri modelih, ki jih je potrebno mazati, in pri «V« modelih preverite nivo in kvaliteto olja. Pri modelih «V« kontrolirajte elektricno napetost.
Kompresor, ki se po nekaj poskusih postavljanja v pogon zaustavi.	Posreduje toplotna zaščita zaradi preveliagree segrevanja motorja (med delovanjem se izključi zaradi prenizke napetosti napajanja).	Aktivirajte stikalo za zustavljanje. Prezračite prostor. Počakajte nekaj minut in kompresor se bo avtonomno pognal. Pri modelih «V«, 3 HP je potrebno posredovati na tolotnii zašciti. Eliminirajte eventualne podaljške kablov za napajanje.
Kompresor se ne zaustavi in intervenira varnostni ventil.	Kompresor ne deluje pravilno ali pa je presostat v okvari.	Izklučite vtikač in se obrnite na Center zaasistenco.
