Vrsta izdelka	Zračni kompresor
Znamka	Aerotec
Model	22024 FC
Napajanje	Enofazno ali trifazno (odvisno od različice)
Vrsta zagona	Samodejno preko tlačnega stikala
Razmerje prekinitev	S3-25 (2,5 min delovanja / 7,5 min mirovanja)
Toplotna zaščita	Da, vgrajena v motor
Varnostni ventil	Da
Reduktor tlaka	Da, nastavljiv
Manometer	Da, za tlak v rezervoarju in na izhodu
Ročaj za prenašanje	Da
Glavne funkcije	Napihovanje, pnevmatska orodja, barvanje, pranje (vodni detergenti)
Vzdrževanje sesalnega filtra	Čiščenje vsakih 100 ur, zamenjava po potrebi
Menjava olja (mazani modeli)	Po prvih 100 urah, nato vsakih 300 ur
Odvajanje kondenzata	Občasno, po vsaki daljši uporabi
Temperatura okolice med uporabo	+5 °C do +40 °C
Varnostna razdalja	Vsaj 3 metre od delovnega območja
Obvezna zaščitna oprema	Zaščitna očala
Električni priključek	Vtičnica z ozemljitvijo, podaljšek največ 5 m (presek ≥1,5 mm²)
Na voljo nadomestni deli	Filter, tesnilo, povratni ventil, olje
Popravljivost	Čiščenje/zamenjava tesnil, filtra, ventila; poseg pri pooblaščenem servisu za tlačno stikalo

Pogosto zastavljena vprašanja - 22024 FC Aerotec

Kakšno olje uporabiti za kompresor Aerotec 22024 FC?

Uporabite posebno olje za mazani kompresor. Preverite nivo z merilno palico ali kukalom in po potrebi dolijte. Menjava olja je priporočljiva po prvih 100 urah, nato vsakih 300 ur.

Kaj storiti, če kompresor ne zažene?

Najprej preverite električno napajanje (vtičnica, varovalka). Prepričajte se, da je tlačno stikalo v položaju vklop (I). Če se je sprožila toplotna zaščita, počakajte, da se motor ohladi, in ročno ponovno vklopite gumb za ponastavitev na ustreznih modelih.

Kako nastaviti izhodni tlak?

Potegnite gumb reduktorja tlaka navzgor, zavrtite ga v smeri urinega kazalca za povečanje tlaka ali v nasprotni smeri za zmanjšanje. Nato pritisnite, da zaklenete nastavitev. Tlak preverite na manometru ali oštevilčenih oznakah.

Zakaj se kompresor samodejno ustavi in ponovno zažene po nekaj minutah?

To je normalno: samodejni cikel upravlja tlačno stikalo. Kompresor se ustavi, ko je dosežen najvišji tlak, in ponovno zažene, ko pade za približno 2 bara. Če so postanki prepogosti, preverite, ali ni puščanja ali je filter zamašen.

Kako izprazniti rezervoar?

Po uporabi ustavite kompresor, izključite vtič, nato odprite izpustni ventil pod rezervoarjem za odvajanje kondenzata. To ščiti rezervoar pred korozijo.

Ali je mogoče kompresor uporabljati za barvanje?

Da, vendar le z vodnimi detergenti. Nikoli ne razpršujte vnetljivih tekočin. Pazite na zadostno razdaljo (vsaj 3 m), da preprečite brizganje in madeže na ohišju.

Kaj storiti v primeru uhajanja zraka pri tlačnem stikalu?

To lahko pomeni okvarjen povratni ventil. Odvijte šestrobno glavo ventila, očistite ležišče in gumijasti disk. Če je disk obrabljen, ga zamenjajte. Previdno privijte.

Ali lahko kompresor po izpadu elektrike ponovno zažene?

Da, samodejni cikel sproži ponovni zagon takoj po povrnitvi elektrike. Da bi se izognili tveganju, vedno izključite napravo v primeru daljšega izpada ali pred kakršnim koli posegom.

Kakšno električno vtičnico uporabiti?

Uporabite električno vtičnico z ozemljitvijo, prilagojeno napetosti in frekvenci, navedeni na tipski ploščici (enofazno ali trifazno). Izogibajte se podaljškom, daljšim od 5 metrov, in večkratnim adapterjem.

Kako očistiti sesalni filter?

Odvijte zaščito filtra, odstranite filtrirni element in ga očistite s stisnjenim zrakom ali milnico (dobro posušite). Namestite nazaj. To opravite vsakih 100 ur delovanja.

NAVODILA ZA UPORABO 22024 FC Aerotec

Priročnik z navodili

Kezelési utmutató

Příručka k obsslze

Návod na obsluhu

PykoBODCTBO NO 3KcPnyATAUH

Bruksanvisning

Kullanma talimati

Manual de utiliser

COMPRESSORE A TRASMISSIONE DIRETTA

Importante:

Sada ja kompresor spreman za uporabu.

Aktivacijom prekidača mistranjača pritiska (slika 4) kompresor se ukljucije i stvara komprimirani zrak koji šalje kroz cijev za napajanje u spremnik goriva.

U trenutku kad je dostigao gornju tocku bazdarenja (koju odreduje proizvoda u fazi kontrole) kompresor se zaustavlja i ispsta suvisni zrak prisutan u glavi i cijevi za napajanje putem ventila koji se nalazi ispod mistranja pritiska.

Na ovaj nacin omogucava se ponovno uključivanje koje je olaksano pomanjkanjem pritiska u glavi. Služéci se zrakom kompresor se automatski ponovno uključuje u trenutku kad dostigne donju točku bazdarenja (2 bara izmeμgornje i donje vrijednosti).

Moguce je kontrolirati pritisak u unutrasnjosti spremnika goriva očitavanjem manometra prilozhenog u pakovanju (slika 8).

Kompresor dalje nastavlja rad u ovom automatiskom ciklusu dok ga ne ugasimo pomoću prekidača mistranjača pritiska.

Priere ponovnog uključivanja kompressora sacekati majmanje 10 sekundi od trenutka isključivanja.

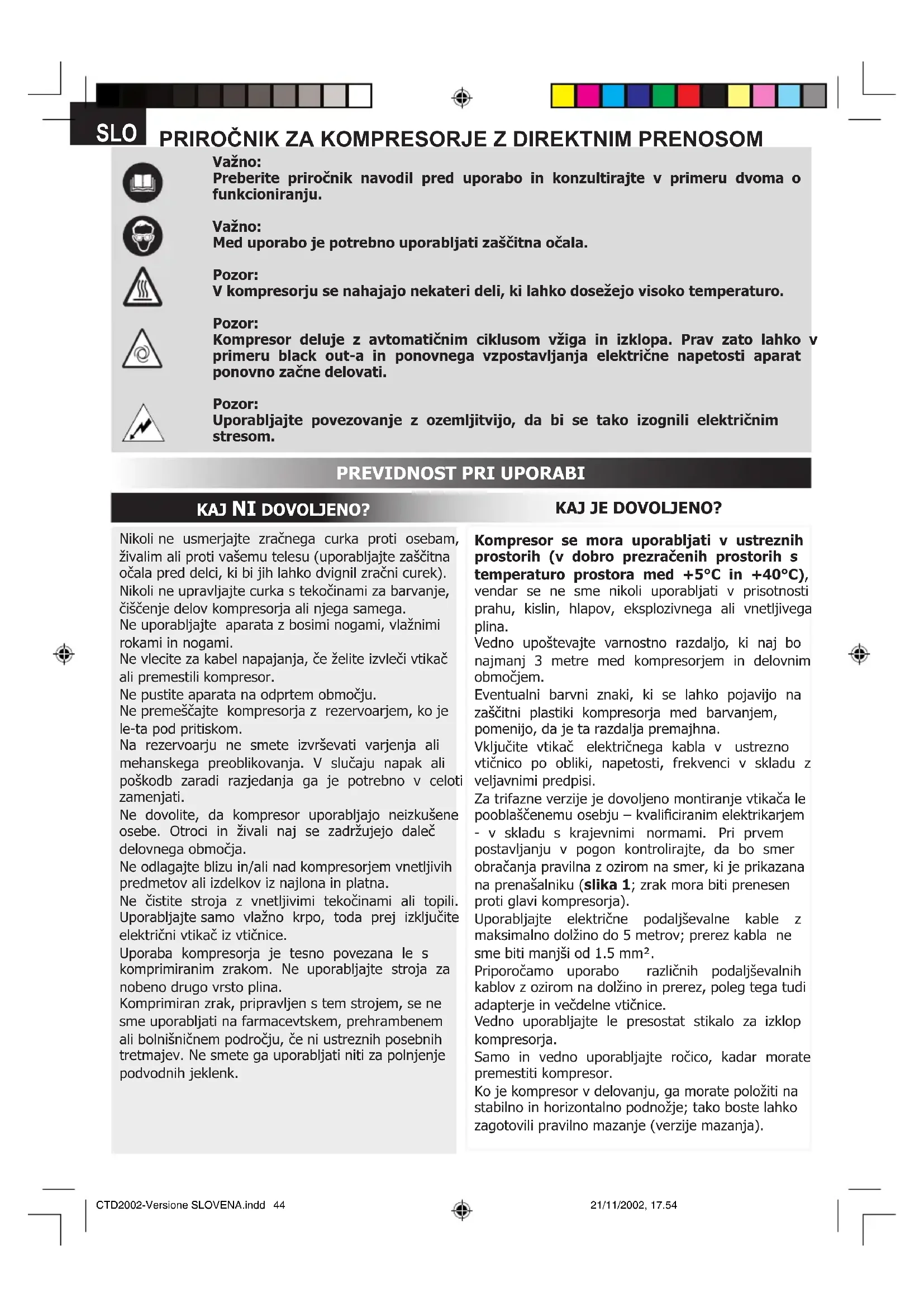

Preberite priročnik navodil pred uporabo in konzultirajte vprimeru dvoma o Funktioniranju.

Vazno:

Med uporabo je potrebno uporabljati zašcitna očala.

Pozor:

V kompresorju se nahajajo nkateri deli, ki lahko dosezejo visoko temperaturo.

Pozor:

Kompresor deluje z avtomaticnim ciklusom vžiga in izklopa. Prav zato lahko v primeru black out-a in ponovnega vzpostavljanja elektricne napetosti aparat ponovno začne delovati.

Pozor:

Uporabljaje povezovanje z ozemljitvijo, da bi se tako izognili elektrichnim stresom.

PREVIDNOST PRI UPORABI

KAJ NI DOVOLJENO?

KAJ JE DOVOLJENO?

Nikoli ne usmerjate zračnega curka proti osebam, Živalim ali proti vašemu telesu (uporabljaje zašcitna očala pred delci, ki bi jih lahko dvignil zračni curek). Nikoli ne upravljate curka s tekovičinami za barvanje, Čišcenje delov kompresorja ali njega samega. Ne uporabljate aparata z bosimi nogami, vlžnimi rokami in nogami.

Ne vlocite za kabel napajanja, ce zeIte izvleci vtika c Ali premestili kompresor.

Ne pustite aparata na odprtem območju.

Ne premešcajte kompresorja z rezervoorjem, ko je le-ta pod pritiskom.

Na rezervaarju ne smete izvrsevati varjenja ali mehanskega preoblikovanja. V slucaju napak ali poskodb zaradi razjedanja ga je potrebno v celoti zamenjati.

Ne dovolite, da kompresor uporabljajo neizkušene osebe. Otroci in Živali raj se zadržujejo dalec delovnega območja.

Ne odlagajte blizu in/ali nad kompresorjem vnetljivih predmetov ali izdelkov iz najlona in platna.

Ne Čistite stroja z vnetljivimi tekocinami ali topili. Uporabljaje samo vlažno krpo, toda prej izključite elektrčni vtikač iz vtčnice.

Uporaba kompresorja je tesno povezana le s komprimiranim zrakom. Ne uporabljaje stroja za nobeno drugo vrsto plina.

Komprimiran zrak, priapravljen s tem strojem, se ne sme uporabljati na farmacevtskem, prehrambenem ali bolnišnicem področju, ce ni ustreznih posebnih tretmajev. Ne smete ga uporabljati niti za polnjenje podvodnij jaklenk.

Kompresor se mora uporabljati v ustreznih prostorih (v dobro prezračenih prostorih s temperaturo prostora med +5^ in +40^ ),

vendar se ne sme nikoli uporabljati v prisotnosti prahu, kislin, hlapov, eksplozivega ali vnetljivega plina.

Vedno upostevajte varnostno razdaljo, ki nj bo najmanj 3 metre med kompresorjem in delovnim obmocjem.

Eventualni barvni znaki, ki se lahko pojavijo na zašcitni plastiki kompresorja med barvanjem, pomenijo, da je ta razdalja premajhma.

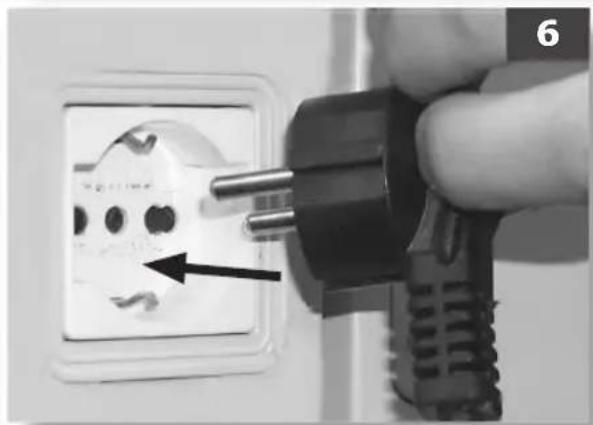

Vključite vtikac elektrichega kabla v ustrezno vtičnico po obliki, napetosti, frekvenci v skladu z veljavnimi predpisi.

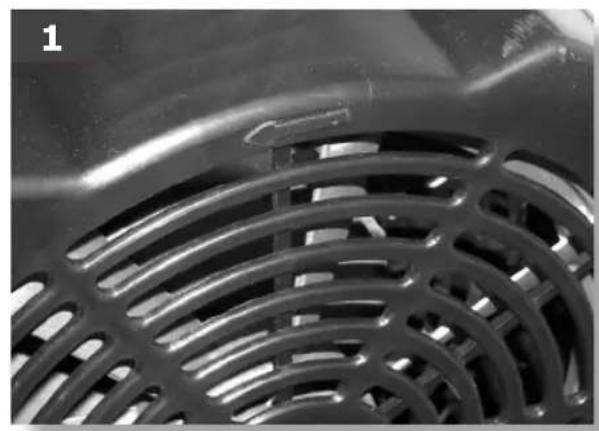

Za trifazne verzije je dovoljeno montiranje vtikača le pooblascenemu osebju - kvalificiranim elektrikarjem - v skladu s krajevnimi normami. Pri prvem postavljanju v pogon kontrolirajte, da bo smer obračanja pravilna z ozirom na smer, ki je prikazana na prenasalniku (slika 1; zrak mora biti prenesen proti glavi kompresorja).

Uporabljajte elektriche podaljsevalne kable z maksimalno dolzino do 5 metrov; prerez kabla ne sme biti manji si od 1.5mm^2

Priporocamo uporabo razlichnih podaljsevalnih kablov z ozirom na dolzino in prerez, poleg tega tudi adaptererie in vecdeline vticnice.

Vedno uporabljajte le presostat stikalo za izklop kompresorja.

Samo in vedno uporabljaje roxico, kadar morate premestiti kompresor.

Ko je kompresor v delovanju, ga morate položiti na stabilno in horizontalno podnožje; tak o boste lahko zagotovili pravilno mazanje (verzije mazanja).

KAJ MORATE VEDETI?

Ta kompresor je napravljen za Funktioniranje z razmere intermitence, ki je na poseben nacin prikazana na tehnici tablici (na primer: S3-25 pomeni 2.5 minut dela in 7.5 minut počivanja);

tako se izognemo prevelikemu pregrevanju elektricnega motorja. Ce bi do tega vseeno prislo, bi posredovala toplotna zašcita, ki jo ima motor; le-ta avtomaticno prekine elektricno napetost, kadar je temperatura previsoka. Ko se vzpostavijo normalni pogoji temperature motorja, se le-ta ponovno prizge.

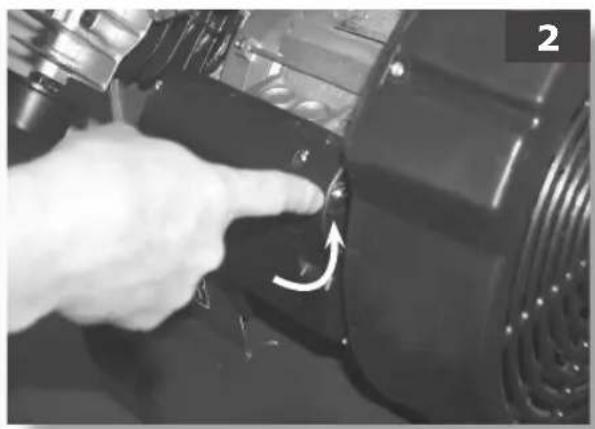

Pri nekaterih verzijah «V» je potrebno ročno posredovati tak, da pritisnete na gumb za ponovno postavljanje v pogon, ki se nahaja na škatli za stićnike motorja (slika 2).

Za laje ponovno postavljanje v pogon stroja je pomembno, da poleg ze prikazanih operacij intervenirate tudi na presostat stikala takto, da ga premistite iz polozajaugasnjeno v poLOZaj priZhano (slike 3-4-5).

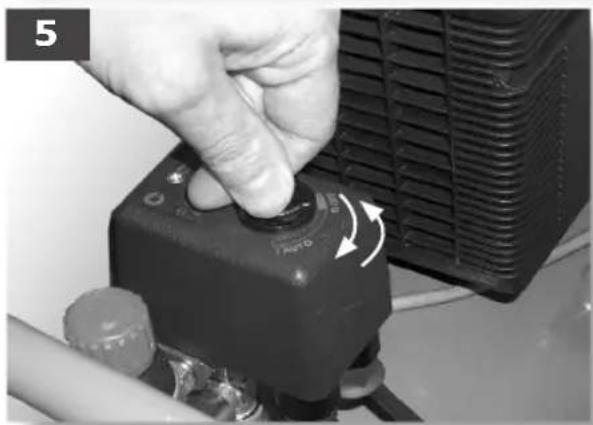

Pri trifaznih verzijah je dovolj, da rochno posredujete na gumbu presostata tak, da ga postavite v pozaj priizgano (slika 4).

Enofazne verzije imajo presostat z enim ventilom za izpraznjevanje vraka z zapoznelim zapiranjem; le-ta olajsa pogon motorja. Zato je povsem normalno, ce iz rezervaorja izide majhen izpuh vraka še nekaj sekund potem.

Vsi kompresorji imajo varnostni ventil, ki posreduje v primeru nepravilnega delovanja presostata in s tem zagotavlja varnost stroju.

Med montiranjem kateregaa od priborov je nujno potrebno prekiniti izhajanje zraka.

Uporaba komprimiranega zraka v razlichnih oblikah (pri polnjenju gum, pnevaticnem orodju, barvanju, pranju z detergenti ali z vodo...) zahteva dobro poznavanje uporabe in dosledno spostovanje predivenih norm za posamezne primere.

POGON IN UPORABA

Montirajte kolesa in podnožek (ali pa priseske z ozirom na model) tako, da sledite prilozemim navodilom.

Preverite, da bodo tehnici podatki na tablici ustrezali realnim moznostim v napeljavi (voltaza in potenza). Vključite vtikac kabla za napajanje v ustrezno vticnico (slika 6); preverite, da bo presostat stikala, ki se nah na kompresorju, v izklopljenem položaju «O» (OFF).

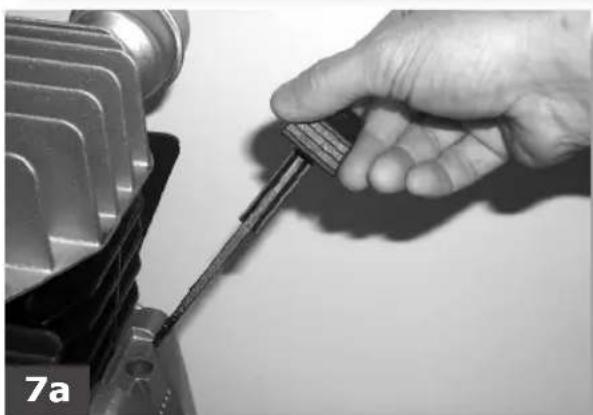

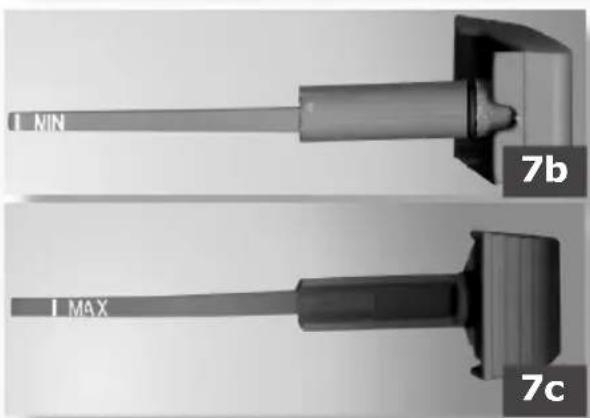

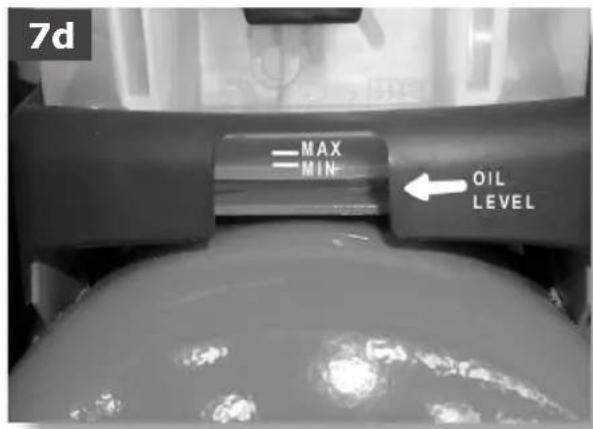

Pri modelih, ki jih je potrebno mazati, preverite nivo olja s pomocjo palicice, ki se nahaja v zamašku za polnjenje olja (slike 7a-7b-7c) ali preko stekla (slika 7d); ce je potrebno, napolnite rezervaor.

Sedajekompresorzepripravljenzauporabo.

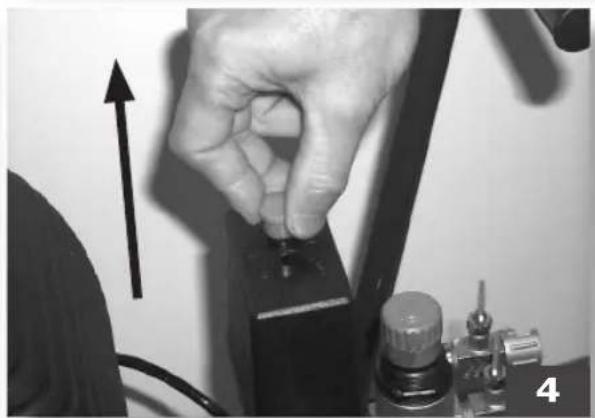

Cepritisnete na stikalo presostata (slika 4), bo kompresor zael delovati; crpal bo zrak, ki ga bo odposiljal preko odtocne cevi v rezervoor.

Ko kompresor doseze Najvisjo stopnjo, na katero je bil tariran (taraturo je vstavil proizvajalec med kolaudacijo), se zaustavi, izpraze odvecni zrak, ki se nahaja v glavi, preko ventila, ki se nahaja pod presostatom.

Tako je motor mogoce na lazi način ponovno pognati, ko zmanjka pritiska v glavi. Z uporabo zraka se kompresor avtomaticno postavi v pogon, ko je bila dosežena majnižja stopnja tariranja (2 bara razlike med zgornjo in spodnjo stopnjo).

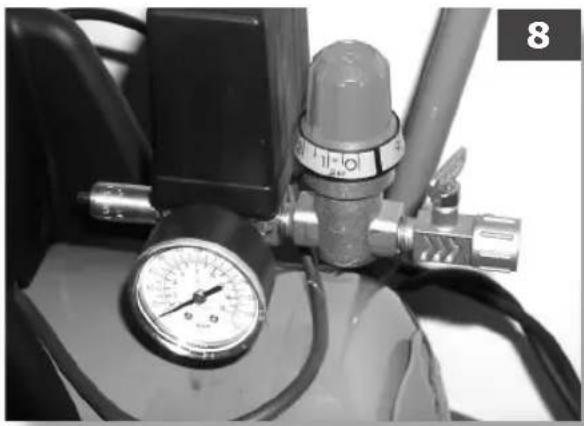

Pritisk v notranjosti rezervaarja je mogoce kontrolirati z odcitavanjem s prisotnega manometra (slika 8).

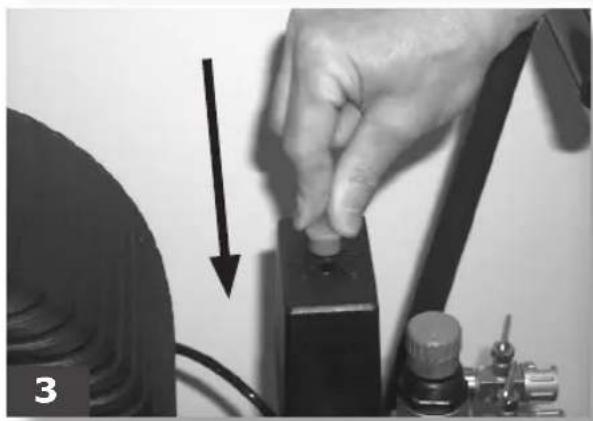

Kompresor nadaljuje z delovanjem v tem ciklusu avtomaticno takodolgo, dokler ne posredujete na stikalu presostata.

Ce ga ze lite ponovno uporabljati, počakajte majmanj 10 sekund od trenutka izklopa, preden ga ponovno poženete.

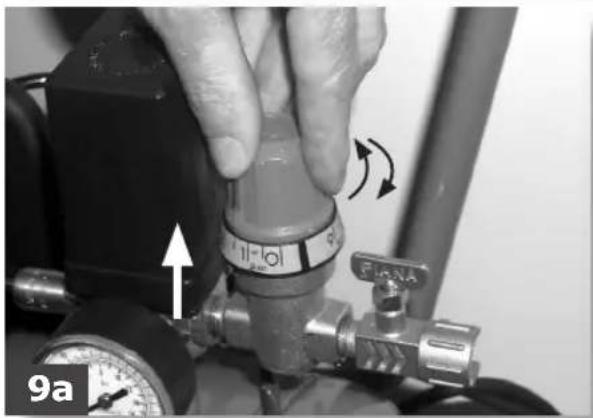

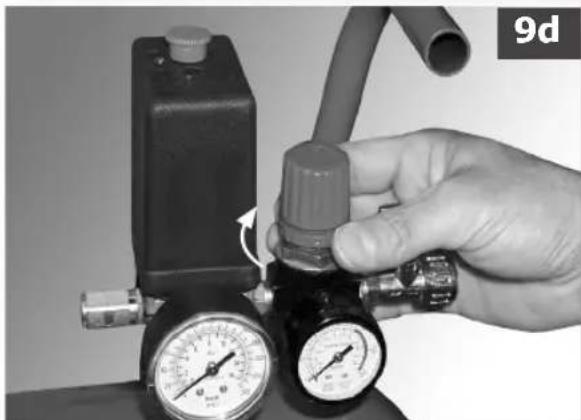

Vsi kompresorji imajo reduktor za pritisk. Ce delujete na glavico v smeri odprto (s pomikom navzgor in z obračanjem v smeri obračanja urinih kazalcev se poveča pritisk; z obračanjem v obratni smeri urinih kazalcev se pritisk zmanjsa, slika 9a), lahko regulirate pritisk; takse lahko optimizira uporaba pnevaticnega orodja.

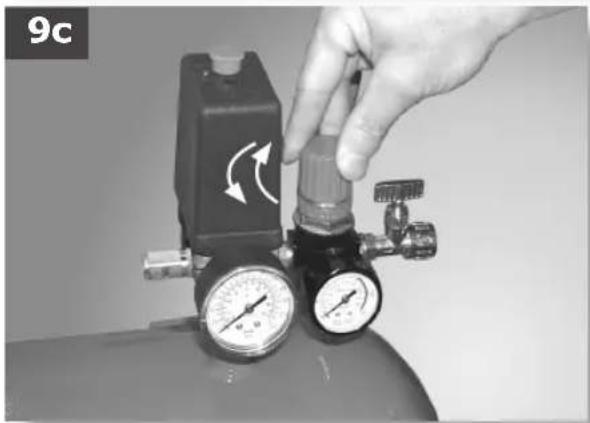

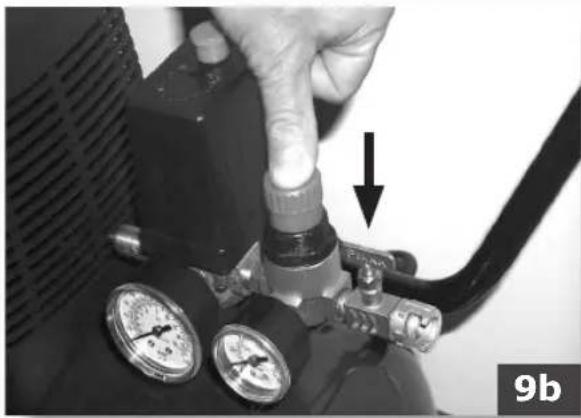

Ko ste postavili zaželeno vrednost, ponovno pritisnite na glavico, da bi jo blokirali (slika 9b). Pri nikaterih verzijah je potrebno delovati na kovinski obroček, ki se nahaja spodaj; potrebno ga je priviti, dokler glavica ne blokira (sliki 9c, 9d).

Vstavljeno vrednost lahko preverite s pomočjo manometra (za verzije, ki to predvidevajo) ali pa s pomocjo ostevilčenih zarez, ki se nahajao na glavici in ustrezajo odgovarjacoćemu pritisku.

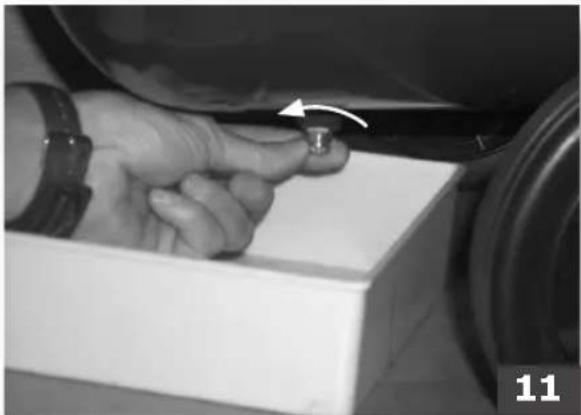

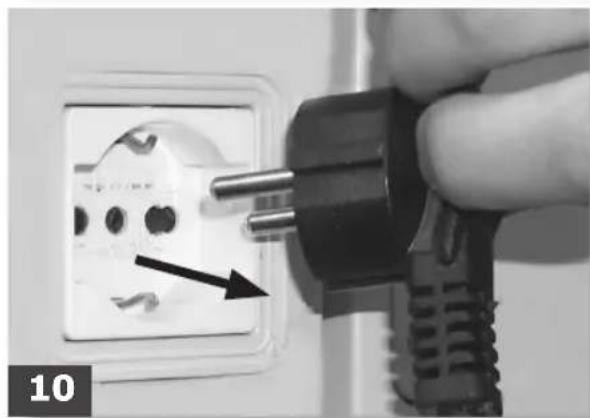

Na koncu dela zaustavite stroj, izključite elektrčni vtikač in izpraznite rezervaor (sliki 10, 11).

VZDRZEVANJE

PRED VSAKIM INTERVENTOM IZKLJUCITE VTIKAC IN POPOLNOMA IZPRAZNITE REZERVOAR (sliki 10-11).

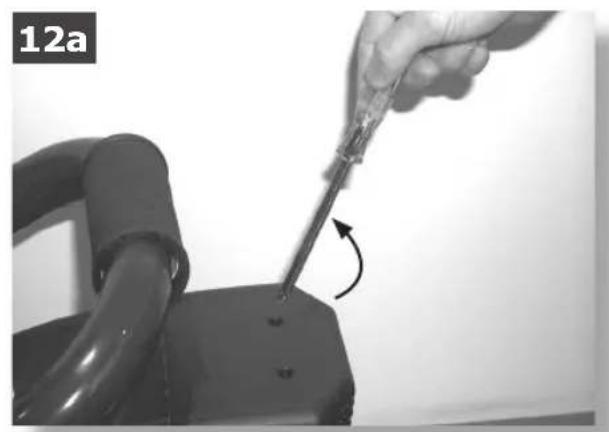

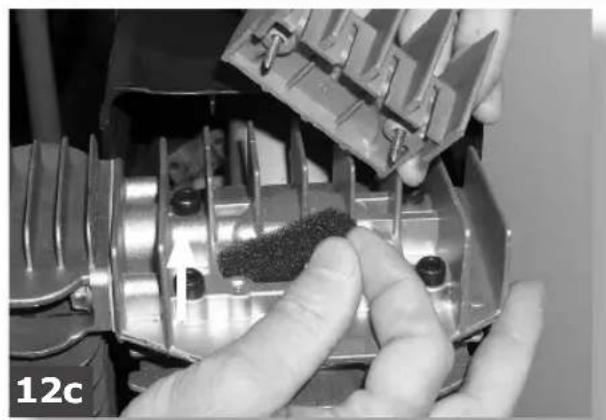

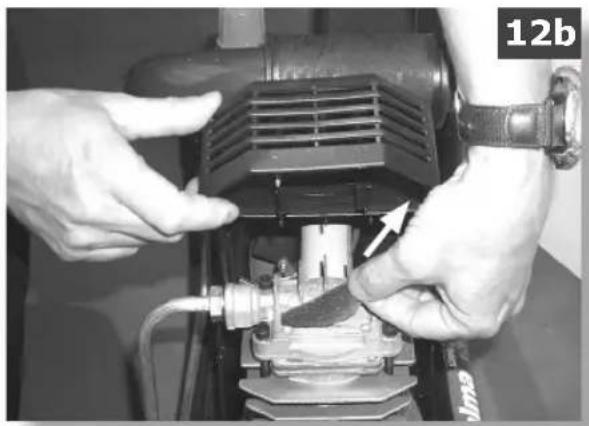

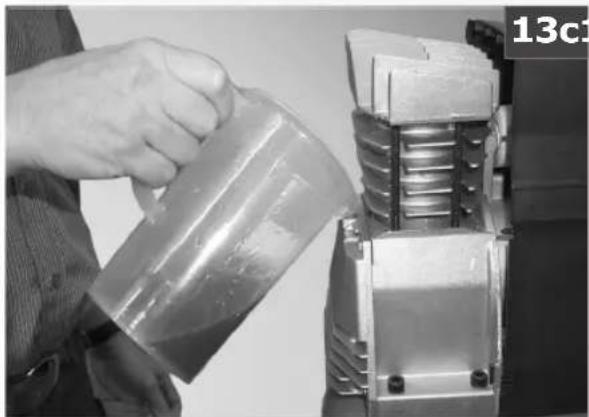

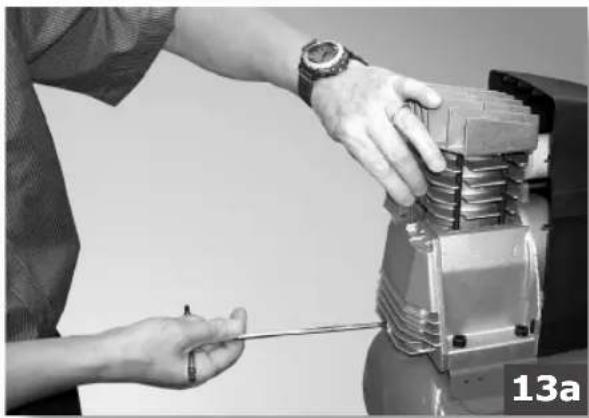

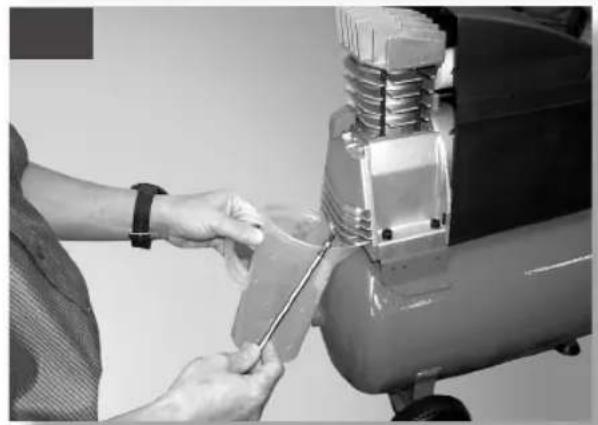

Najprej odvijte eventualne zašitne vijake (slika 12a), nato ocistite filter za vsesavanje z ozirom na prostor, v katerem delate; to storite obvezno vsakh 100 ur dela (sliki 12b, 12c). Če je potrebno, zamenjaje element za filtriranje (če je filter zamašen, povzroča manje delovanje kompresorja in se le-ta hitreje obrabi). Modelom, ki jih je potrebno mazati, zamenjaje olje po prvih 100 urah delovanja, nato pa vsakh 300 ur (slike 13a, 13b, 13c). Obcasno kontrolirajte nivo olja.

Obcasno (ali pa na koncu dela, ce je le-to trajalo vec kot eno uro) izpraznite kondenzirano tekocino, ki se je nabrala v notranjosti rezervaorja (sika 11); le-ta nastane zaradi vlage v zraku. Na ta nacin lahko preprecite razjedanje rezervaorja in zmanjsanje obratovanja. Izcrpano olje (pri modelih za mazanje) in kondenzat MORATE UNICITI v skladu z navodili, ki spostujujo okoj in veljavne zakone.

GARANCIJA

Pod garancijo ne spadajo tisti deli, ki so zaradi specifiche uporabe normalno podvrzeni obrabi. Proizvajalec mora obvezno popraviti ali zamenjati tiste dele, za katere je mnena, da so poskodbe nastale kot posledica neustrezne izdelave proizvodov in/ali slabe kvalitet (za katero jamci proizvajalec); proizvajalec ne jamci za poskodovane dele, ki se v normalnih pogojih obrabijo, za poskodovanost zaradi nepazljivosti, neprosfessionaln uporabe proizvoda ki ni v skladu z navodili, zaradi preoblikovanja proizvda, popravljanja ali demontiranja proizvoda s strani nepooblaschenih oseb, zaradi neustreznegia izkorišcanja ali nedovoljenih spremb, slučajnosti ali visje sire. Vse kompresorje z rezervoorjem do 100 litrov je za popravilo potrebno dostavit i Center za asistenc; tam jih boste lahko tud dvignili.

Povprašajte vašega dobavitelja, kje se nahaja najblžji center.

Proizvajalec si pridržuje pravico do eventualnih srememb, za katere smatra, da so smiselne; to lahko stori brez vnaprejsnega obvešcanja.

OGOČE ANOMALIJE IN RELATIVNO DOVOLJENI INTERVENTI

Anomalija Vzrok Intervention

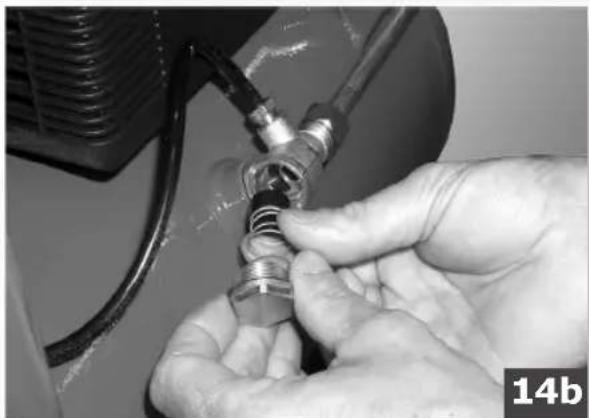

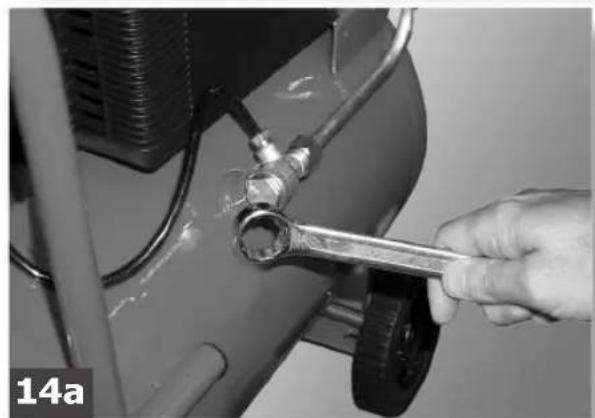

Ventral presostata izpušča zrak, kadar kompresor ne deluje.	Povratni ventil kraka ne izvršuje pravilno svoje funkcije zaradi obrabe ali necistocne na delu, ki bi moral zadrževati krak.	Odvijete šest-kotno glavo povratnega ventilla, očistite ležaj in specialni gumijasti disk (çe je obrabljen, ga zamenjaje). Ponomno pazljivo montirajte in privijte (sliki 14a, 14b).
Zmanjišuje se učinek. Prepogosto pride do pogona. Nizke vrednosti pritiska. Preveliko delovanje.	Preverite, če prihaja do eventualnih izgub iz priključkov in/ali cevi. Lahko je filter za vsesavanje zamašen.	Zamenjaje tesnila v priključkh, očistite ali zamenjate filter.
Kompresor se avtomatsko zaustavi po nekaj minutah. Pri verzijah V, 3 HP se ne postavi ponovno v pogon.	Posreduje tolotna zaščita zaradi preveliagree segrevanja motorja.	Očistite prehode kraka v prenašalnik. Prezračite delovni prostor. Popravite toplotno varovalko. Pri modelih, ki jih je potrebno mazati, in pri «V« modelih preverite nivo in kvaliteto olja. Pri modelih «V« kontrolirajte elektricno napetost.
Kompresor, ki se po nekaj poskusih postavljanja v pogon zaustavi.	Posreduje tolotna zaščita zaradi preveliagree segrevanja motorja (med delovanjem se izključi zaradi prenizke napetosti napajanja).	Aktivirajte stikalo za zustavljanje. Prezračite prostor. Počakajte nekaj minut in kompresor se bo avtonomno pognal. Pri modelih «V«, 3 HP je potrebno posreodovati na toplotni zaščiti. Eliminirajte eventualne podaljške kablov za napajanje.
Kompresor se ne zaustavi in intervenira varnostni ventil.	Kompresor ne deluje pravilno ali pa je presostat v okvari.	Izklučite vtikač in se obrnite na Center za asistenco.
