Produkttyp	Luftkompressor
Märke	Aerotec
Modell	22024 FC
Strömförsörjning	Enfas eller trefas (beroende på version)
Starttyp	Automatisk via tryckvakt
Intermittensförhållande	S3-25 (2,5 min drift / 7,5 min stopp)
Termiskt skydd	Ja, inbyggd i motorn
Säkerhetsventil	Ja
Tryckreduceringsventil	Ja, justerbar
Manometer	Ja, för tanktryck och utlopp
Transporthandtag	Ja
Huvudfunktioner	Uppblåsning, tryckluftsverktyg, målning, tvätt (vattenbaserade rengöringsmedel)
Underhåll av sugfilter	Rengöring var 100:e timme, byt vid behov
Oljebyte (smorda modeller)	Efter de första 100 timmarna, därefter var 300:e timme
Kondensatavtappning	Periodvis, efter varje längre användning
Omgivningstemperatur vid användning	+5 °C till +40 °C
Säkerhetsavstånd	Minst 3 meter från arbetsområdet
Obligatorisk skyddsutrustning	Skyddsglasögon
Elanslutning	Uttag med jord, förlängningssladd max 5 m (area ≥1,5 mm²)
Reservdelar finns	Filter, packning, backventil, olja
Reparationsmöjlighet	Rengöring/byte av packningar, filter, ventil; ingripande av auktoriserad verkstad för tryckvakt

Vanliga frågor - 22024 FC Aerotec

Vilken typ av olja ska jag använda till kompressorn Aerotec 22024 FC?

Använd en speciell olja för smord kompressor. Kontrollera nivån med hjälp av oljestickan eller oljeglaset, och fyll på vid behov. Oljebyte rekommenderas efter de första 100 timmarna, därefter var 300:e timme.

Vad gör jag om kompressorn inte startar?

Kontrollera först elförsörjningen (uttag, säkring). Se till att tryckvakten är i läge på (I). Om det termiska skyddet har löst ut, vänta tills motorn svalnat och återställ manuellt återställningsknappen på berörda modeller.

Hur ställer jag in utloppstrycket?

Dra tryckreduceringsventilens vred uppåt, vrid det medurs för att öka trycket, eller motsols för att minska det. Tryck sedan ner för att låsa inställningen. Trycket kontrolleras på manometern eller med de numrerade markeringarna.

Varför stannar kompressorn och startar automatiskt efter några minuter?

Det är normalt: den automatiska cykeln styrs av tryckvakten. Kompressorn stannar när maxtrycket har uppnåtts och startar igen när trycket sjunker cirka 2 bar. Om stoppen är för täta, kontrollera att det inte finns något läckage eller att filtret inte är igensatt.

Hur tömmer jag tanken?

Efter användning, stäng av kompressorn, dra ut kontakten, öppna sedan tömningsventilen under tanken för att avlägsna kondensatet. Detta skyddar tanken mot korrosion.

Är det möjligt att använda kompressorn för målning?

Ja, men endast med vattenbaserade rengöringsmedel. Spraya aldrig brandfarliga vätskor. Se till att hålla tillräckligt avstånd (minst 3 m) för att undvika stänk och fläckar på höljet.

Vad gör jag vid luftläckage vid tryckvakten?

Det kan indikera en defekt backventil. Skruva loss backventilens sexkantshuvud, rengör håligheten och gummiskivan. Om skivan är sliten, byt ut den. Skruva tillbaka noggrant.

Kan kompressorn starta om efter ett strömavbrott?

Ja, den automatiska cykeln startar om så snart strömmen återkommer. För att undvika risker, dra alltid ur kontakten vid längre avbrott eller före ingrepp.

Vilken typ av eluttag ska jag använda?

Använd ett jordat eluttag som är anpassat till spänning och frekvens enligt typskylten (enfas eller trefas). Undvik förlängningssladdar längre än 5 meter och flera adaptrar.

Hur rengör jag sugfiltret?

Skruva loss filterskyddet, ta bort filterelementet och rengör det med tryckluft eller såpvatten (torka väl). Sätt tillbaka. Utför denna åtgärd var 100:e drifttimme.

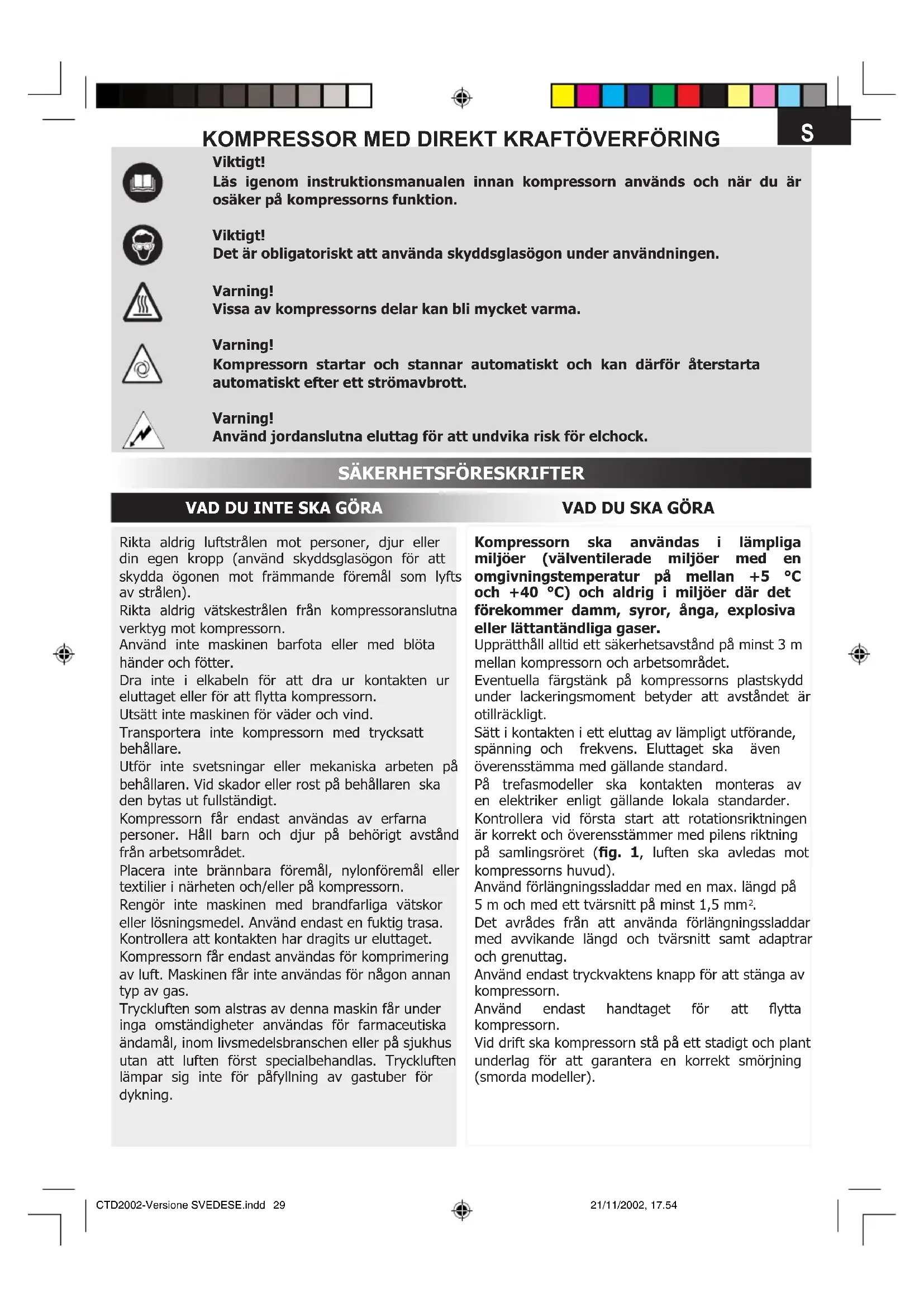

BRUKSANVISNING 22024 FC Aerotec

Läsigenom instruktsmanualen innan kompressorn används och när du är osaker på kompressorns Funktion.

Viktigt!

Det ar obligatoriskt att anecd skyddsglasogon under anvandningen.

Varning!

Vissa av kompressors delar kan bli mycket varma.

Varning!

Kompressorn startar och stannar automatiskt och kan därfor Återstarta automatiskt after ett strömavbrott.

Varning!

Använd jordanslutna eluttag for att undvika risk for elchock.

SÄKERHETSFÖRESKRIFTER

VAD DU INTE SKA GÖRA

VAD DU SKA GÖRA

Rikta aldrig luftstrålen mot personer, djur eller din egen kropp (använd skyddsglasogon für att skydda ögonen mot främnde foremal som lyfts av strålen).

Rikta aldrig vatskestralen frkompressoranslutna verktyg mot kompressorn.

Använd inte maskinen barfota aller med blöta händer och fötter.

Dra inte i elkabeln for att dra ur kontakten ur eluttaget aller for att flytta kompressorn.

Utsatt inte maskinen for vader och vind.

Transportera inte kompressorn med trycksatt behallare.

Utför inte svetsninger eller mekaniska arbeten pa behällaren. Vid skador eller rost pa behällaren skaden bytas ut fullständigt.

Kompressorn fär endast användas av erfarna personer. Häll barn och djur på behörigt avstand frän arbetsområdet.

Placera inte brannbara foremål, nylonforemål ellertextilier i narheten och/eller pa kompressorn.

Rengör inte maskinen med brandfarliga vätskor erller Lossningsmedel. Använd endast en fuktig trasa. Kontrollera att kontakten har dragits ur eluttaget.

Kompressorn fár endast användas for komprimering av luft. Maskinen fár inte användas for nagon annan typ av gas.

Tryckluften som alstras avenna maskin fär under inga omständigheter anvandas for pharmaceutiska andamål, inom livsmedelsbranschen erer pa sjukhus utan att luften forst specialbehandlas. Tryckluften lampar sig inte forpafyllning av gastuber for dykning.

Kompressorn ske anvandas i lampliga miljoer (valventilerade miljoer med en omgivningstemperatur pa mellan +5^ och +40^) och aldrig i miljoer dar det forekommern damm, syror, anga, explosiva ellertantandliga gaser.

Upprathall alltid ettsakerhetsavstandpaminst3m mellan kompressorn och arbetsomradet.

Eventuella färgstänk på kompressors plastskydd under lackeringsmoment betyder att avständet ar otillräckligt.

Satt i kontakten i ett eluttag av lampligt utforande, spanning och frekvens. Elltagetcka aven overensstamma med gallande standard.

Pa trefasmodeller skakontakten monteras av en elektriker enligt gallande lokala standarder. Kontrollera vid forsta start att rotationsriktninger ar korrekt och overensstammer med pilens riktning pa smlingsroret (fig. 1, luften ske avledas mo kompressors huvud).

Använd forlangningssladdar med en max. langd p8 5 m och med ett tvarsnitt p8 minst 1,5 mm2.

Det avrådes frän att använda forlängningssladdar med avvikande langd och tvärsnitt somt adaptrar ochgrenuttag.

Använd endast tryckvaktens knapp für att stenga av kompressorn.

Använd endast handtaget für att flytta kompressorn.

Vid drift skakompressorn stpääett stadigt och plant underlag for att garantera en korrekt smörjning (smorda modeller).

VAD DU BÖR VETA

Denna kompressor ar konstruerad for att fungera med den intermittensfaktor som anges pa markplaten over tekiska data (exempel: S3-25 betyder 2,5 min drift och 7,5 min paus) for att undvika overhettning av elmotorn. Det finns ett overhettningskydd i motorn som automatiskt bryter strömtillforseln om motorn overhettas. Motorn Återstartar automatiskt nar den normala driftemperaturen Åter nås.

På vissa V-modeller måste knappen För Återställning pa motorns kopplingsbox tryckas ned manuellt (fig. 2).

For att forenkla aterstarten av maskinen ar det viktigt att, forutom momenten som anges, aven fora tryckvaktens knapp till OFF och sedan tillbaka till ON (fig. 3, 4 och 5).

P8 enfasmodeller racker det med att fora tryckvaktens knapp till ON (fig. 4).

Enfasmodellerna ar forsedda med en tryckvakt med en avluftningsventil med fordrojd stangning som forenklar starten av motorn. Det ar darrfor normalt att lite luft pyser ut under nagra sekunder nar maskinen sls till med tom behallare.

Alla kompressorer ar forsedda med en sakerhetsventil som ingriper vid oregelbunden fonction av tryckvakten for att garantera maskinens sakerhet.

Under monteringen av ett verktyg ske tryckluftsutloppet vara avstangt.

Använding av tryckluften for oikaändamål (pumpning, tryckluftsverktyg, lackering, tvätt med endast vattenbaserade rengöringsmedel o.s.v.) Förutsätter att man känner till och foljer de foreskrifter som gäller ∀n fall till fall.

START OCH ANVÄNDNING

Montera hjulen och stödbenet (eller sugkopparna beroende på modell) enlicht de medlevererade anvisingarna.

Kontrolera att markplatens elektriska data overensstämmer med elnätets data (spanning och effekt).

Satt i kontakten i ett lämpligt eluttag (fig. 6). Kontrollera att tryckvaktens knapp på kompressorn ar i lage OFF.

På smorda modeller skå oljenivån kontrolleras med oljestickan som sitter på oljepäfyllningspluggen (fig. 7a, 7b och 7c) eller med synglaset (fig. 7d). Fyll på om det är nödvändigt.

Kompressorn ar nu klar for anvandning.

När du trycker på tryckvaktens knapp (fig. 4) startar kompressorn och pumpar in luft i behällaren genom tryckslangen.

När max. kalibreringsvärde näs (install av tillverkaren vid provkörningen) slár kompressorn frän och tomm er overbliven luft ur huvudet och tryckslangen via en ventil under tryckvakten.

Detta forenklar nastfoljande start eftersom huvudet inte ar trycksatt. Kompressorn Återstartar automatiskt nar min. kalibreringsvärde näs (2 bar mellan max. och min. vardet).

Det ar möjigt att kontrollera trycket i behällaren med den medlevererade manometern (fig. 8). Kompressorn fortssätter att fungera medenna automatiska cykel tills tryckvaktens knapp trycks ned.

Vänta i minst 10 sekunder after att kompressorn har stängts av innan du Åter startar den. Alla kompressorer ar forsedda med en reduceringsventil. Vrid på vredet med öppen kran (dra vredet uppåt och vrid det medurs for att öka trycket och moturs for att minska trycket, fig. 9a) for att reglera lufttrycket for att optimera tryckluftsverktygets användning. Tryck ned vredet for att blockera det (fig. 9b) nar önskat varde har ställts in. På vissa modeller ar det nödvändigt att vrida på ringmuttern som sitter under for att blockera vredet (fig. 9c och 9d).

Inställt varde kan kontrolleras med manometern (på modeller med manometer) eller med de numrerade hacken på vredet. Hackens varden motsvarar aktuellt tryck.

Så frän maskinen, dra ur kontakten och töm behällaren after arbetet (fig. 10 och 11).

UNDERHALL

DRA UR KONTAKTEN OCH TÖM BEHÄLLAREN FULLSTÄNDIGT FÖRE INGREPP (fig. 10 och 11).

Lossa eventuella skruvar paskyddet (fig. 12a) och rengör insugsfiltret beroende pa arbetsforhällandena men atminstone var 100:e drifttimme (fig. 12b och 12c). Byt ut filterelementet om det ar nödvändigt (igensatt filter fösärmar Kapaciteten och ökar slitaget paskpressorn).

På smorda modeller skå oljan bytas ut after de Första 100 drifttimmarna och sedan var 300:e drifttimme (fig. 13a, 13b och 13c). Kontrollera oljenivån regelbundet.

Töm regelbundet (eller vid arbetets slut vid arbeten som överstiger en timme) ut kondensvatskan som bildas i behällaren (fig. 11) p.g.a. luftfuktigheten. Detta gös für att skydda behällaren mot rost och für att inte kapaciteten skä församras.

Gammal olja (smorda modeller) och kondensvatska MASTE KASSERAS i enlighet med gallande miljolagstiftning.

GARANTI

Garantin gäller inte elektriska delar och slitagedelar. Enligt garantin Åtar sig tillverkaren att reparera eller byta ut (avgörs av tillverkaren) delar som av tillverkarens tekniker bedöms vara defekta. Detta Förutsätter att defekterna beror av tillverkningsfel och/eller materialkvalitet (d.v.s. att tillverkaren ar ansvarig for defekten). Garantin gäller inte for vanligt slitage, forsumlighet, oerfarenhet eller felaktig användning avprodukten som inte överensstämmer med anvisningarna, ej auktoriserade ingrepp, reparationer erller nedmonteringar (även delvisa) utforda av personer som inte ar auktoriserade av tillverkaren. Vidare gäller inte garantin for overdriven användning av maskinen eller for olåmpliga användningsområden, och inte heller vid force majeure. Alla kompressorer med behällare på upp till 100 liter sca sändas fraktfritt till serviceverkstaden och kunden stär for returfrakten.

Aterforsaljaren upplyser om narraste serviceverkstad.

Tillverkaren forbehaller sig ratten att utfora eventuella andringarutan varsel.

FELSÖKNING OCH ÅTGÄRDER

Fel Orsak Åtgård

Luftläckage frü ntryckvaktens ventil med stillastende kompressor.	Backventilen fungerar inte korrekt p.g.a. slitage erller smuts på tätningsstoppet.	Skruva ur backventilens sexkantshuvud, rengör sätet och gummiskivan (byt ut gummiskivan om den ar utslitten). Återmontera och dra Åt ordentlich (fig. 14a och 14b).
Församrad kapacitet. Täta starter. Låga tryckvärden.	Intensiv använding eller eventuella lückage frü nkpplingar och/eller slangar. Igensatt insugsfilter.	Byt ut kopplingarnas packningar. Rengör ell er byt ut filtrett.
Kompressorn stannar och äterstartar automatiskt after nagra minuter. V-modellerna (3 hk) äterstartar inte.	Uflösning av overhettningskyddet p.g.a. überhetting av motorn.	Rengör ventilationshålen i samlingsmöret. Vädra lokalen. Återställ overhettningskyddet. Kontrolera oljans nivå och kvalitet på smorda modeller och V-modeller. Kontrolera spänningen på V-modeller.
Kompressorn stannar after nagra startförsök.	Ingrepp av überhettningskyddet p.g.a. überhetting av motorn (urkoppling av kontakten under drift, svag matningsspänning).	Slå till tryckvaktens knapp. Vädra lokalen. Vänta nagra minuter och kompressorn äterstartar automatiskt. På V-modeller (3 hk) måste überhettningskyddet äterställas. Använd inte fändängningssladdar für elkabeln.
Kompressorn stannar inte och sakerhets-ventilen ingiperr.	Driftfel på kompressom erller defekt tryckvakt.	Dra ur kontakten och vänd dig till serviceverkstaden.
