22024 FC - Kompressor Aerotec - Kostenlose Bedienungsanleitung

Produkttyp	Druckluftkompressor
Marke	Aerotec
Modell	22024 FC
Stromversorgung	Einphasig oder Dreiphasig (je nach Version)
Starttyp	Automatisch über Druckschalter
Einschaltdauer	S3-25 (2,5 min Betrieb / 7,5 min Pause)
Thermoschutz	Ja, integriert im Motor
Sicherheitsventil	Ja
Druckminderer	Ja, einstellbar
Manometer	Ja, für Behälter- und Ausgangsdruck
Transportgriff	Ja
Hauptfunktionen	Befüllen, Druckluftwerkzeuge, Lackieren, Waschen (wässrige Reinigungsmittel)
Wartung des Ansaugfilters	Reinigung alle 100 Stunden, bei Bedarf ersetzen
Ölwechsel (geschmierte Modelle)	Nach den ersten 100 Stunden, dann alle 300 Stunden
Kondensatableitung	Regelmäßig, nach jedem längeren Einsatz
Umgebungstemperatur Betrieb	+5 °C bis +40 °C
Sicherheitsabstand	Mindestens 3 Meter vom Arbeitsbereich
Erforderliche Schutzausrüstung	Schutzbrille
Elektrischer Anschluss	Steckdose mit Erdung, Verlängerung max. 5 m (Querschnitt ≥1,5 mm²)
Verfügbare Ersatzteile	Filter, Dichtung, Rückschlagventil, Öl
Reparierbarkeit	Reinigung/Austausch von Dichtungen, Filter, Ventil; Eingriff durch autorisierte Werkstatt für Druckschalter

Häufig gestellte Fragen - 22024 FC Aerotec

Welches Öl für den Aerotec 22024 FC Kompressor verwenden?

Verwenden Sie ein spezifisches Öl für geschmierte Kompressoren. Prüfen Sie den Ölstand mit dem Messstab oder Schauglas und füllen Sie bei Bedarf nach. Ölwechsel wird nach den ersten 100 Stunden, dann alle 300 Stunden empfohlen.

Was tun, wenn der Kompressor nicht startet?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Sicherung). Stellen Sie sicher, dass der Druckschalter auf Ein (I) steht. Falls der Thermoschutz ausgelöst hat, warten Sie, bis der Motor abgekühlt ist, und drücken Sie bei den entsprechenden Modellen manuell den Reset-Knopf.

Wie stelle ich den Ausgangsdruck ein?

Ziehen Sie den Drehknopf des Druckminderers nach oben, drehen Sie ihn im Uhrzeigersinn, um den Druck zu erhöhen, oder gegen den Uhrzeigersinn, um ihn zu verringern. Drücken Sie dann, um die Einstellung zu blockieren. Der Druck wird am Manometer oder an den nummerierten Markierungen abgelesen.

Warum stoppt und startet der Kompressor nach einigen Minuten automatisch?

Das ist normal: Der automatische Zyklus wird vom Druckschalter gesteuert. Der Kompressor stoppt, wenn der maximale Druck erreicht ist, und startet wieder, wenn er um etwa 2 bar fällt. Wenn die Stopps zu häufig sind, prüfen Sie auf Lecks oder ob der Filter verschmutzt ist.

Wie entleere ich den Behälter?

Stoppen Sie nach Gebrauch den Kompressor, ziehen Sie den Stecker, öffnen Sie das Ablassventil unter dem Behälter, um das Kondensat abzulassen. Dies schützt den Behälter vor Korrosion.

Kann der Kompressor zum Lackieren verwendet werden?

Ja, aber nur mit wasserbasierten Reinigungsmitteln. Niemals entzündliche Flüssigkeiten sprühen. Achten Sie auf ausreichenden Abstand (mindestens 3 m), um Spritzer und Flecken am Gehäuse zu vermeiden.

Was tun bei Luftleckage am Druckschalter?

Dies kann auf ein defektes Rückschlagventil hindeuten. Schrauben Sie den Sechskantkopf des Ventils ab, reinigen Sie die Aufnahme und die Gummischeibe. Falls die Scheibe abgenutzt ist, ersetzen Sie sie. Schrauben Sie alles sorgfältig wieder fest.

Kann der Kompressor nach einem Stromausfall wieder starten?

Ja, der automatische Zyklus führt einen Neustart durch, sobald die Stromversorgung wiederhergestellt ist. Um Risiken zu vermeiden, ziehen Sie bei längerem Ausfall oder vor Eingriffen immer den Stecker.

Welchen Steckdosentyp verwenden?

Verwenden Sie eine geerdete Steckdose, die der auf dem Typenschild angegebenen Spannung und Frequenz entspricht (einphasig oder dreiphasig). Vermeiden Sie Verlängerungskabel über 5 m und Mehrfachsteckdosen.

Wie reinige ich den Ansaugfilter?

Schrauben Sie den Filterschutz ab, entnehmen Sie das Filterelement und reinigen Sie es mit Druckluft oder Seifenwasser (gut trocknen). Setzen Sie es wieder ein. Führen Sie diesen Vorgang alle 100 Betriebsstunden durch.

BEDIENUNGSANLEITUNG 22024 FC Aerotec

MISE EN MARCHE ET UTILISATION

Die Bedienungsanleitung sowohl vor der ersten Benutzung als auch bei Fragen zur Betriebsweise aufmerksam durchlesen.

Wichtig:

Während der Benutzung ist das Tragen einer Schutzbrille obligatorisch.

Achtung:

Eine Teile des Kompressors konnen während des Betriebs hohe Temperaturen aufweisen.

Achtung:

Der Kompressor verfügt über einen automatischen Ein- und Abschaltzyklus. Ein erneutes Starten nach Stromausfall und anschließender Spannungswiederherstelung ist daher möglich.

Achtung:

Zum Vermeiden von elektrischen Schlagen Steckdosen mit Erdverbindung verwenden.

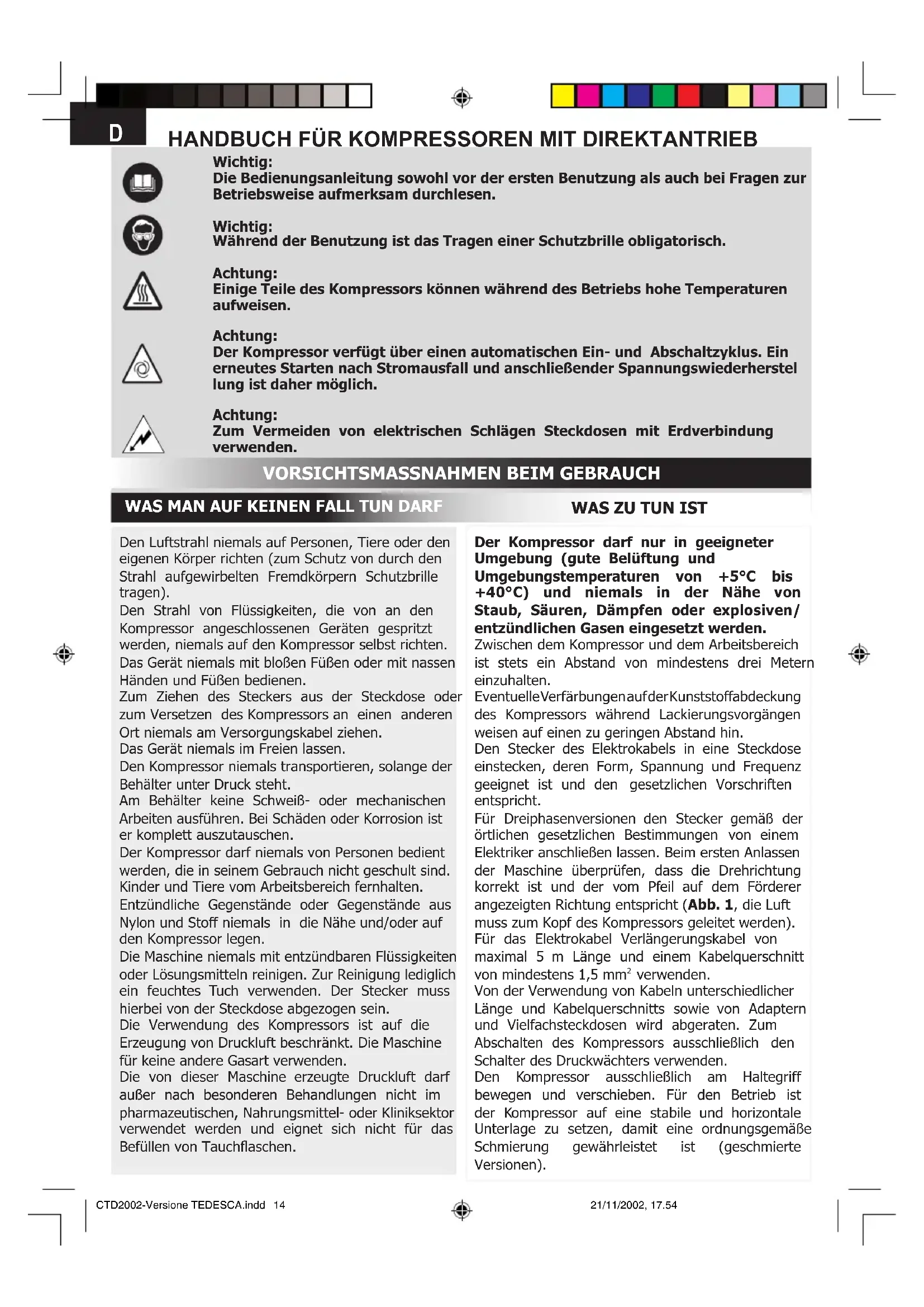

VORSICHTSMASSNAHMEMEIMGEBRAUCH

WAS MAN AUF KEINEN FALL TUN DARF

WAS ZU TUN IST

Den Luftstrahl niemals auf Personen, Tiere oder den eigenen Körperrichten (zum Schutz von durch den Strahl aufgewirbten Fremdkörpersn Schutzbrille tragen).

Den Strahl von Flüssigkeiten, die von an den Kompressor angeschlossenen Geräten gespritzt werden, niemals auf den Kompressor selbst richten.

Das Gerät niemals mit bloßen Fußen oder mit nassen Händen und Fußen bedieten.

Zum Ziehen des Steckers aus der Steckdose oder zum Versetzen des Kompressors an einen anderen Ort niemals am Versorgungskabelziehen. Das Gerät niemals im Freien lassen.

Den Kompressor niemals transportieren, solange der Behälter unter Druck stehen.

Am Behälter keine Schweiß- oder Mechanischen Arbeiten ausführren. Bei Schäden oder Korrosion ist er komplett auszutauschen.

Der Kompressorarfniemals von Personen bedient werden, die in seinem Gebrauch nicht geschult sind. Kinder und Tiere vom Arbeitsbereich fernhalten.

Entzündliche Gegenstände oder Gegenstände aus Nylon und Stoff niemals in die Nähe und/oder auf den Kompressor legen.

Die Maschine niemals mit entzündbaren Flüssigkeiten oder Lösungsmitteln reinigen. Zur Reinigung ledigious ein feuchtes Tuch verwenden. Der Stecker muss hierbei von der Steckdose abgezogen sein.

Die Verwendung des Kompressors ist auf die Erzeugung von Druckluft beschrankt. Die Maschine für keine andere Gasart verwenden.

Die von dieser Maschine erzeugte Druckluft darüber nach besonderen Behandlungen nicht im pharmazeutischen, Nahrungsmittel- oder Kliniksektor verwendet werden und eignet sich nicht für das Befüllen von Tauchflaschen.

Der Kompressorarf nur in geeigneter Umgebung (gute Beluftung und

Umgebungstemperaturen von +5^ bis +40^) und niemals in der Naze von Staub, Säuren, Dämpfen oder explosiven/ entzündlichen Gasen eingesetzt werden.

Zwischen dem Kompressor und dem Arbeitsbereich ist stets ein Abstand von mindestens drei Metern einzuhalten.

Eventuelle Verfürbungen auf der Kunststoffabdeckung des Kompressors während Lackierungsvorgängen weisen auf einen zu geringen Abstand hin.

Den Stecker des Elektrokabels in eine Steckdose einstecken, deren Form, Spannung und Frequenz geeignet ist und den gesetzlichen Vorschriften entspricht.

Für Dreiphasenversionen den Stecker gemäß der örtlichen gesetzlichen Bestimmungen von einem Elektriker anschließen halten. Beim ersten Anlassen der Maschine überprüfen, dass die Drehrichtigung korrekt ist und der vom Pfeil auf dem Forderer angezeigten Richtung entspricht (Abb. 1, die Luft muss zum Kopf des Kompressors geleitet werden). Für das Elektrokabel Verlängerungskabel von maximal 5 m Länge und einem Kabelquerschnitt von mindestens 1,5 mm² verwenden.

Von der Verwendung von Kabeln unterschiedlicher Länge und Kabelquerschnits sowie von Adaptern und Vielfachsteckdosen wird abgeraten. Zum Abschalten des Kompressors ausschließlich den Schalter des Druckwächters verwenden.

Den Kompressor ausschließlich am Haltegriff bewegen und verschiben. Für den Betrieb ist der Kompressor auf eine stabile und horizontale Unterlage zu setzen, damit eine ordnungsgemäß Schmierung gewährleistet ist (geschmierte Versionen).

WAS SIE UNBEDINGT WISSEN SOLLLEN

Dieser Kompressor wurde für einen Intervallbetrieb wie auf dem Schild der technischen Daten angegeben konstruiert (S3-25 bedeutet z. B. 2,5 Minuten Betrieb und 7,5 Minuten Stillstand), um einer Überhitzung des Elektromotors vorzubeugen. Im Fall einer Überhitzung schaltet sich die Wärmeschutzvorrichtung des Motors ein, die automatisch die Stromzufuhr unterbricht. Ist die normale Betriebstemperatur wieder hergestellt, schaltet sich der Motor automatisch wieder ein.

Bei einigen „V“-Versionen ist der Rücksetzungsschalter auf dem Klemmenkasten des Motors (Abb. 2) von Hand zu betätigten.

Fur ein leichteres Wiederanlassen der Maschine ist außer den angegebenen Vorgangen der Knopf des Druckwachters in abgeschaltete Stellung und daraufhin erneut auf eingeschaltete Stellung zu bringen (Abb. 3, 4, 5).

Be den Dreipasenversionen genugt es, den Knopf des Druckwächters manuell in eingeschaltete Stellung zu bringen (Abb. 4).

Die Einphasenversionen sind mit einem Druckwächter ausgestellt, dessen Luftblassventil mit Schlussversprüng das Anlassen des Motors erreichtert. Der eine Sekunden dauernde Luftausstritt aus dem Ventil bei leerem Behälter ist daher normal.

Alle Kompressoren verfugen über ein Sicherheitsventil, das bei Funktionstörungen des Druckwachters eingreift und damit die Sicherheit der Maschine gewährleistet. Wahrend der Montage eines Werkzeugs ist der Strom der austretenden Luft unbedingt zu unterbrechen.

Die Verwendung der Druckluft für die vorgesehenen Zwecke (Aufpumpen, Druckluftwerkzeuge, Lackierung, Wäche mit Reinigungsmitteln auf ausschließlich wässriger Basis usw.) erfordert die Kenntnis und Befolgung der in den einzelnen Fällen geltenden Normen.

ANLASSEN UND GEBRAUCH

Die Rader und den Fuß (bzw. je nach Modell die Saugköffe) gemäß der der Verpackung beigelegten Anleitung montieren.

Die Übereinstimmung der elektrischen Daten des Schilds mit den tatsächlichen Eigenschaften der Anlage (Spannung und Leistung) prüfen.

Das Versorgungskabel in eine geeignete Dose (Abb. 6) einstecken und kontrollieren, dass sich der Knopf des Druckwächters auf dem Kompressor in abgeschalteter Stellung „O" (OFF) befindet. Bei geschmierten Modellen den Ölstand mit dem Messstab am Deckel der Ölfūflöffnung (Abb. 7a, 7b, 7c) oder durch das Sichtfenster (Abb. 7d) kontrollieren und eventuell auffüllen. Der Kompressor ist nun funktionsbereit.

Durch Betätigung des Schalters auf dem Druckwächter (Abb. 4) wird der Kompressor in Betrieb gesetzt und pumpt Luft durch die Druckleitung in den Behälter. Bei Erreichen des oberen Eichwerts (vom Hersteller in der Prüfphase eingestellt) hält der Kompressor an und lasst die überflüssige Luft im Kopf und in der Druckleitung über ein unter dem Druckwächter positioniertes Ventil ab. Durch these Ablassen des Drucks aus dem Kopf wird das{nachste Anlassen der Maschine erleichtert. Durch die Verwendung von Luft setzt sich der Kompressor automatisch wieder in Betrieb, sobald derunte Eichwert erreicht wird (2 bar zwischen oberem und unterem Eichwert).

Der Druck im Innern des Behalters kann am mitgelieferten Manometer abgelesen werden (Abb. 8).

Der Kompressorbetrieb wird in thisem Automatikzyklus fortgesetzt, bis der Schalter des Druckwächters betägt wird.

Soll der Kompressor erneut verwendet werden, so ist vor dem Anlassen eine Wartezeit von mindestens zehn Sekunden ab dem Zeitpunkt des Abschaltens einzuhalten. Alle Kompressoren sind mit einem Druckreduzierer ausgestattet. Durch Betätigten des Kugelgriffs (Ziehen nach oben und Drehen im Uhrzeitigersinn zum Erhöhen des Drucks und gegen den Uhrzeitigersinn zum Vermindern des Drucks, Abb. 9a) kann der Luftdruck für die optimale Verwendung der pneumatischen Werkzeuge reguliert werden. Ist der gewünschte Wert eingestellt, zum Sperren auf den Kugelgriff drucken (Abb. 9b). Bei einigen Versionen muss die unterliegende Zwinge bis zur Sperrung des Kugelgriffs zugeschraubt werden (Abb. 9c, 9d).

Der eingestelle Wert kann am Manometer (bei den Versionen, fur die dieser vorgesehen ist) oder über die Rasten auf dem Kugelgriff abgelesen werden, deren Zahlen die entsprechenden Drücke angegeben.

Nach Beendigung des Arbeitsvorgangs die Maschine anhalten, den Stecker des Stromkabels abziehen und den Behälter leeren (Abb. 10, 11).

Wichtige Information!

Der Betreiber der Kompressoranlage ist entsprechend dazu verantwortlich ein formloses

Protokollbuch zu führen . Dieses Protokollbuch sollte folgenden enthalten :

Zusammenfassung der vorhandenen Bescheinigungen fur den Kessel sowie die

Dokumentation der notwendigen wiederkehrenden Prüfungen.

Den Betrieb des Druckbehalters ist in der Druckbehalterverordnung festgelegt.

Bei Druckluftbehältern der Gruppe III, die mehr als 200 l jedoch nicht mehr als 1000 l Druckliterprodukt haben (Inhaltltr.x bar) ist gemäß Druckbehälter - Verordnung folgenden zu beachten :

Der Druckluftbehälter ist, gemäß der Druckbehälterverordnung, am Aufstellungsourt durch einen Sachverständigen (z. B.TÜV) zu prufen. Mit einer Baumusterbescheinigung (ZUA) und Herstellererklärung über Baugleichheit mit Baumuster, ist die Prüfung am Aufstellungort / Ausrüstung durch einen Sachkundigen (z. B. Werksmonteur, od. Kundendienst- Servicefirma) zulässig. Falls vorhanden, befindet sich die ZUA - Nummer auf dem Typenschild des Gerätes, oder es liegt eine ZUA - Prüfbescheinigung bei.
Wiederholungsprüfung (innere Prüfung) alle 5 Jahre durch einen Sachkundigen (z. B. Werksmonteur, od. Kundendienst-Servicefirma)
- Druckprüfung alle 10 Jahre durch einen Sachkundigen
(z.B.Werksmonteur, od.Kundendienst-Servicefi rma)
Die beiliegende Bedienungsanleitung fur den Druckbehälter ist sorgfällig zu lessen und zu beachten.
Ansonsten gelten für Deutschland die Vorschriften der Druckbehälterverordnung

WARTUNG

Vor jeder Wartungshandlung den Steckerziehen und den Behälter vollständig leeren (Abb. 10, 11).

Nach dem Lösen der eventuellen Schrauben der Schutzabdeckung (Abb. 12a) je nach Arbeitsumgebung, auf jeder Fall aber jeweils nach 100 Betriebsstunden, den Ansaugfilter reinigen (Abb. 12b, 12c). Falls erforderlich, den Filtereinsatz ersetzen (ein verstopfter Filter führt zu geringerer Leistung, ein wirkungsloser Filter zu stärkerem Verschleiß des Kompressors).

Bei geschmierten Modellen ist das Öl nach den ersten 100 Betriebsstunden und anschließend alle 300 Betriebsstunden zu wechseln (Abb. 13a, 13b, 13c). Den Ölstand regelmäßig überprüfen.

Das sich wegen der Luftfeuchtigkeit im Innern des Behalters bildende Kondenswasser (Abb. 11) regelmäßig (oder nach Abschluss des Arbeitsvorgangs, wenn dieser länger als eine Stunde dauert) ablassen. Hierdurch wird der Behalter vor Korrosion geschützt und seine Kapazität erhalten.

Sowohl das Ablassöl (geschmierte Modelle) als auch das Kondenswasser sind aus Umweltschutzgründen und gemäß den geltenden gesetzlichen Bestimmungen fachgerecht zu entsorgen.

GARANTIE

Von der Garantie ausgeschlossen sind alle elektrischen Teile und alle Komponenten, die aufgrund ihres spezifischen Einsatzes dem Verschleib unterliegen. Die Garantie besteht in der Verpflichtung des Herstellers, nach dessen Ermessen entweder für die Reparatur oder den Ersatz der von den eigenen Fachleuten als mangelhaft anerkannten Teile zu sorgen, sowie sich die Mängel auf die Konstruktion der Produkte und/oder die Qualität der Materialien beziehen (d. h. dem Hersteller angelastet werden konnen) und nicht durch normalen VerschleB, Nachlssigkeit, Unerfahrenheit im Gebrauch, Einsatz des Produkts, der nicht mit den Angaben in der Bedienungsanleitung übereinstimmt, Manipulationen, Reparaturen oder Demontagen (auch nur teilweise), die von nicht durch den Hersteller autorisierten Personen durchgefuhrt wurden, übermögen Einsatz der Maschine oder ungeeignete Anwendungen, willkürliche Handlungen oder höhere Gewalt entsanden sind. Alle Kompressoren mit Behälter bis 100 l sind der Kundendienstelle frachtfrei zuzusenden und werden unfrei zurückgeliefert.

Die nachstgelegene Kundendienstelle kann beim Handler erfragt werden.

Der Hersteller besteht sich vor, eventuelle von ihm als angemessen betrachtete Änderungen jederzeit und ohne Vorankündigung durchzuführen.

MÖGLICHE STÖRUNGEN

UND ENTSPRECHENDE ABHILFEMASSNAHMSN

Störung Ursache, Maßnahme

Luftaustritt aus dem Ventil des Druckwächters bei Kompressor in Stillstand.	Rückhalteventil aufgrund von Verschleiß oder Verunreinigung auf dem Dichtungsanschlag Funktionstgostört.	Den Sechskantkopf des Rückhalteventils abschrauben, den Sitz und die Spezialgummscheibe reinigen (bei Verschleiß ersetzen). Wieder anbringen und sorgfällig anziehen (Abb. 14a, 14b).
Leistungsverringerung. Häufige InbetriebnahmenNiedrige Druckwerte.	Auf übermäßig Leistungsforderungen oder eventuelle undichte Stellen in Verbindungen und/oder Leitungen überprüften.Mölicherweise Ansaugfilter verstoptf.	Dichtungen der Anschüsse ersetzen. Filter reinigen oder ersetzen.
Der Kompressor hält an und setzen nach einigen Minuten den Betrieb selbstständig wieder fort.Bei den V- und 3 HP-Versionen setzen er sich nicht wieder in Betrieb.	Eingriff der Wärmeschutzvorrichtung aufgrund Überhitzung des Motors.	Luftdurchläse im Forderer reinigen. Raum luften. Thermik neu einrichten. Bei den geschmierten und V-Modelen den Ölstand und die Qualität des Ölkontrollieren. Bei den V-Modelen die elektrische Spannung überprüfen.
Nach mehreren Versuchen der Inbetriebnahmehalt der Kompressor an.	Eingriff der Wärmeschutzvorrichtung aufgrund Überhitzung des Motors (Abziehen des Steckers während des Betriebs, geringe Versorgungsspannung).	Den Ein-Aus-Schalter betätgem. Raum luften. Eine Minuten abwarten, bis sich der Kompressor von selbst wieder in Betrieb setzen. Bei den V- und 3 HP-Versionen muss die Thermik neu eingerichtet werden. Eventuelle Veränderungen des Versorgungskabels entfernen.
Der Kompressor hält nicht an, und das Sicherheitsventil schreiben ein.	Funktionstörung des Kompressors oder Defekt des Druckwächters.	Stecker abziehen und Kundendienstelle kontaktieren.
