22024 FC - Kompresor Aerotec - Bezpłatna instrukcja obsługi

Typ produktu	Sprężarka powietrza
Marka	Aerotec
Model	22024 FC
Zasilanie	Jednofazowe lub trójfazowe (w zależności od wersji)
Typ rozruchu	Automatyczny przez presostat
Stopień obciążenia	S3-25 (2,5 min pracy / 7,5 min przerwy)
Zabezpieczenie termiczne	Tak, wbudowane w silnik
Zawór bezpieczeństwa	Tak
Reduktor ciśnienia	Tak, regulowany
Manometr	Tak, dla ciśnienia zbiornika i wyjścia
Uchwyt transportowy	Tak
Główne funkcje	Pompowanie, narzędzia pneumatyczne, malowanie, mycie (detergenty wodne)
Konserwacja filtra ssącego	Czyszczenie co 100 godzin, wymiana w razie potrzeby
Wymiana oleju (modele smarowane)	Po pierwszych 100 godzinach, następnie co 300 godzin
Odprowadzanie kondensatu	Okresowo, po każdym dłuższym użyciu
Temperatura otoczenia podczas pracy	+5 °C do +40 °C
Odległość bezpieczeństwa	Co najmniej 3 metry od strefy pracy
Obowiązkowe wyposażenie ochronne	Okulary ochronne
Podłączenie elektryczne	Gniazdo z uziemieniem, przedłużacz max 5 m (przekrój ≥1,5 mm²)
Dostępne części zamienne	Filtr, uszczelka, zawór zwrotny, olej
Możliwość naprawy	Czyszczenie/wymiana uszczelek, filtra, zaworu; interwencja autoryzowanego serwisu w przypadku presostatu

Często zadawane pytania - 22024 FC Aerotec

Jaki rodzaj oleju stosować do sprężarki Aerotec 22024 FC?

Stosuj olej przeznaczony do smarowanych sprężarek. Sprawdź poziom za pomocą miarki lub wziernika, a w razie potrzeby uzupełnij. Wymiana oleju zalecana po pierwszych 100 godzinach, a następnie co 300 godzin.

Co zrobić, jeśli sprężarka nie uruchamia się?

Najpierw sprawdź zasilanie elektryczne (gniazdo, bezpiecznik). Upewnij się, że presostat znajduje się w pozycji włączonej (I). Jeśli zadziałało zabezpieczenie termiczne, poczekaj, aż silnik ostygnie, a następnie ręcznie wciśnij przycisk resetowania (w odpowiednich modelach).

Jak ustawić ciśnienie wyjściowe?

Pociągnij pokrętło reduktora ciśnienia do góry, obracaj zgodnie z ruchem wskazówek zegara, aby zwiększyć ciśnienie, lub przeciwnie, aby je zmniejszyć. Następnie naciśnij, aby zablokować ustawienie. Ciśnienie sprawdzaj na manometrze lub oznaczonych skalach.

Dlaczego sprężarka zatrzymuje się i automatycznie uruchamia ponownie po kilku minutach?

To normalne: automatyczny cykl jest kontrolowany przez presostat. Sprężarka zatrzymuje się po osiągnięciu maksymalnego ciśnienia i uruchamia ponownie, gdy ciśnienie spadnie o około 2 bary. Jeśli zatrzymania są zbyt częste, sprawdź, czy nie ma wycieku lub czy filtr nie jest zatkany.

Jak opróżnić zbiornik?

Po użyciu zatrzymaj sprężarkę, odłącz wtyczkę, a następnie otwórz zawór spustowy znajdujący się pod zbiornikiem, aby usunąć kondensat. Chroni to zbiornik przed korozją.

Czy można używać sprężarki do malowania?

Tak, ale wyłącznie z detergentami na bazie wody. Nigdy nie rozpylaj łatwopalnych cieczy. Zachowaj odpowiednią odległość (co najmniej 3 m), aby uniknąć rozprysków i plam na obudowie.

Co zrobić w przypadku wycieku powietrza przy presostacie?

Może to wskazywać na uszkodzony zawór zwrotny. Odkręć łeb sześciokątny zaworu, wyczyść gniazdo i gumową tarczę. Jeśli tarcza jest zużyta, wymień ją. Dokładnie dokręć.

Czy sprężarka może uruchomić się ponownie po awarii zasilania?

Tak, cykl automatyczny powoduje ponowne uruchomienie po przywróceniu zasilania. Aby uniknąć ryzyka, zawsze odłączaj urządzenie w przypadku dłuższej przerwy w dostawie prądu lub przed jakimikolwiek czynnościami serwisowymi.

Jaki rodzaj gniazda elektrycznego stosować?

Używaj gniazda z uziemieniem, dostosowanego do napięcia i częstotliwości podanych na tabliczce znamionowej (jednofazowe lub trójfazowe). Unikaj przedłużaczy dłuższych niż 5 metrów i rozgałęźników.

Jak wyczyścić filtr ssący?

Odkręć osłonę filtra, wyjmij element filtrujący i wyczyść go sprężonym powietrzem lub wodą z mydłem (dobrze wysusz). Załóż z powrotem. Czynność tę wykonuj co 100 godzin pracy.

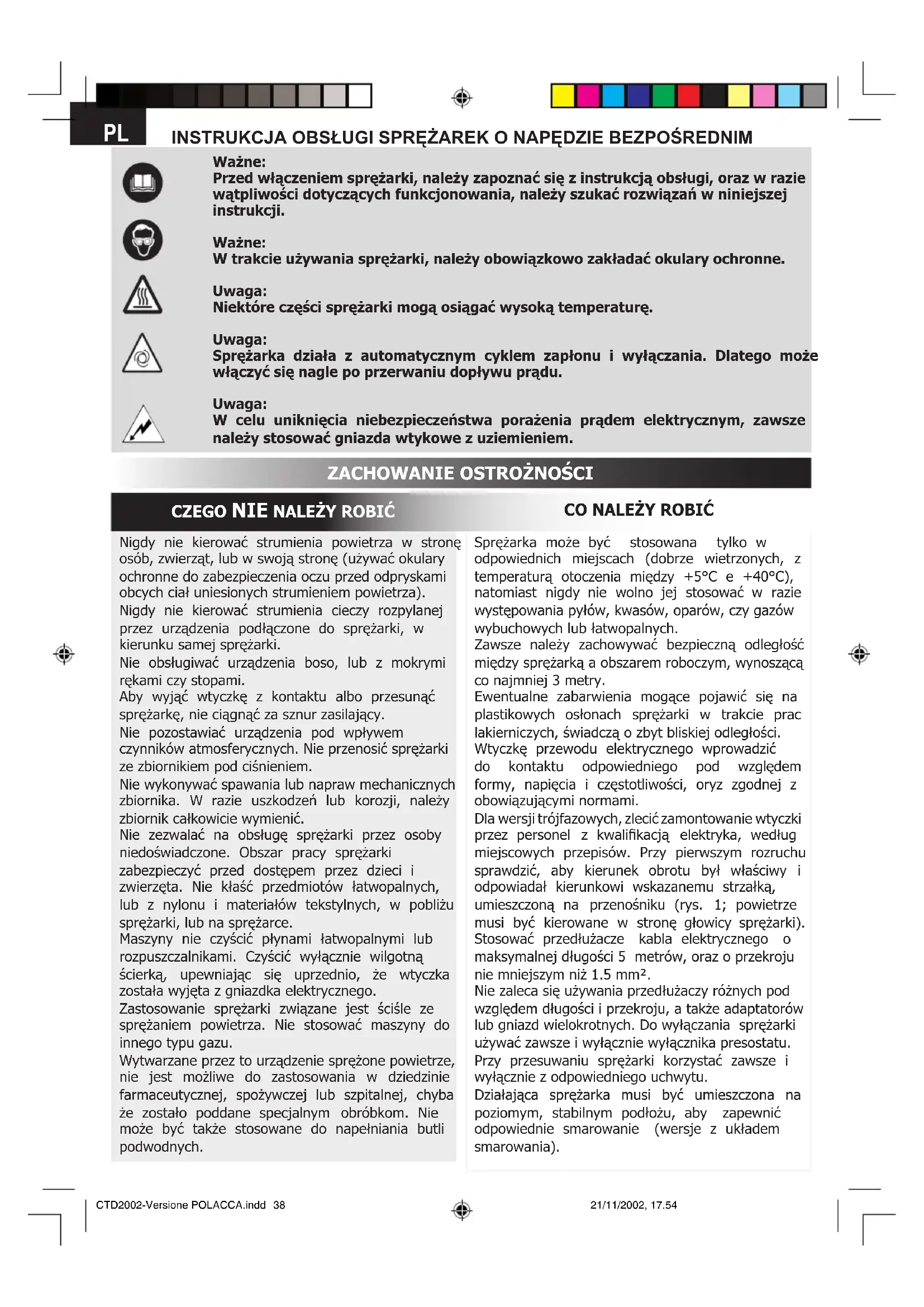

INSTRUKCJA OBSŁUGI 22024 FC Aerotec

Przed walksieniem sprezarki, nalezy zapoznać sie z instrukcja obslugi, oraz w razie wąplwość dotycznych fungcjonowania, nalezy szukać rozwȩzań w niniejszej instrukcji.

Wazne:

W trakcie uzywania spreżarki, naleź obłowiazkowo zakładc okulary ochronne.

Uwaga:

Niektorcęscreci spreżarki moga osiagac wysoka temperature.

Uwaga:

Spręzarka działa z automatycznym cyklem zapłonu i wycharczenia. Dlągo sąwczyść są nagle po przerwaniu dopływu prȩdu.

Uwaga:

W celu uniknięcia niebepezcieństwa porazenia pradem elektrycznym, zawszne sązy stosowac gniazda wtykowe z uziemieniem.

ZACHOWANIE OSTROZNOSCI

CZEGO NIE NALEZY ROBIC

CO NALEZY ROBIC

Nigdy nie kierowa strumenia powietrza w strone osob, zwierzat, lub w swoja strone (uzywać okulary ochonne do zabezpieczenia oczu przy odpryskami obych ciat uniesionych strumieniem powietrza).
Nigdy nie kierowa strumenia cieczy Rozpylanje przy urzadzenia podłaczone do spreźarki, w kierunku samej spreźarki.

Nie obstugiwac urzadzenia boso, lub z mokrymi rekamiczy stopami.

Aby wyjac wyczke z kontaktu albo przesunar sprezarke, nie ciagrac za sznurzasilajacy.

Nie pozostawiać urzadzenia pod wplywem czynników atmosferycznych. Nie przenosić spreźarki ze zbiornikiem pod ciñnieniem.

Nie wykonywać spawania lub napraw mechanicznych zbiornika. W razie uszkodzen lub korozji, naleź zbiornik calkowicie wymienic.

Nie zezwalać na obstęge spreźarki przyez osoby niedoswiadczone. Obszar pracy spreźarki zabepieczyc避孕 dostepem przyez daneji zworzeta. Nie klasć przyedmiotów latwopalnych, lub z nylonu i materialów tekstylnych, w povlizu spreźarki, lub na spreźarce.

Maszyny nie czysci plnami latwopalnymi lub rozpuszczalnikami. Czyszcie wyłacznie wilgotna scierka, upewniajac sie uprzednio, ze wtyczka zostafa wyjeta z gniaźdka elektrycznégo.

Zastosowanie spreżarki zwiazane jest scisce ze spreżaniem powietrza. Nie stosowac maszyny do innego typu gazu.

Wytywarzane przyte to urzadzenie sprezonegowirze, nie jest moziwe do zastosowania w dziedzinie pharmaceutycznej, spozywczej lub szpitalnej, chyba ze zostalo poddane specjalnym obrobkom. Nieme byc takze stosowane do napelniania butli podwodnych.

SpreżarkaMZebyc stosowana tylko w odpowiednich mistręch (dobrze wietrzonych, z temperatura otoczenia miedzy +5^ e +40^) natomiast nigdy nie wolno jej stosowac w razie wystepowania pylów, kwasów, oparów,czy gazow wybuchowych lub latwopalnych.

Zawsze nalezy zachowywać bezpieczna odlegósc międź spreżarka a obszarem roboczym, wynoszać co najmiej 3 metry.

Ewentualne zabarwienia mogace povawic sie na plastikowych oslonach sprezarki w trakcie prac lakierniczych, swiadcz o zbyt bliskiej odlegosci.

Wtyczke przyewodu elektrycznego wpwadzic do kontaktu odpowiedniego pod wzgledem formy, napiecia i czestotliwosci, oryz zgodnej z obowiazujacymi normami.

Dla wersji trojfazowych, zlecić zamontowanie wtyczki przy personel z kwalifikacja elektryka, wedlug mistręcych przechispów. Przy pierwszym rozruchu sprawdźć, aby kierunek obrotu byt wąsciwy i odpowiadź kierunkowy wskazanemu strzałka, umieszczona na przenosniku (rys. 1; powietrze musi byc kierowane w strone glowicy spreżarki). Stosowa przy dęzace kabla elektryczné o maksymalnej dlugosci 5 metrow, oraz o przykroju nie mistręszym niz 1.5 mm².

Nie zaleca sie uzywania przydłuźaczy roźnych pod wzglédem dlugosci i przekroju, a takze adaptatorów lub gniazd wielokrotnych. Do wyłączania spreżarki uzywać zawsze i wymiarcnie wyłącznika presostatu.

Przy przysuwaniu spreżarki korzystać zawsze i wylącznie z odpowiednych uchwytu.

Działajaca spreżarka musi byc umieszczona na poziomym, stabilnym podlózu, aby zapewnic odpowiednie smarowanie (wersje z ukladem smarowania).

CO NALEZY WIEDZIEC

Spręzarka ta zostafa wykonana do dzialania z okresowość oznaczonna na tabliczce danych technicznych (na przyklad S3-25 oznacza 2.5 minut przy pracy i 7.5 minut przyerwy), aby zapobiec zbytniemu przyegrzaniu silnika elektryczné. Gdyby to nastapiło, zaintewiowały zabezpieczinia termiczne, w ktore wyposañony jest silnik, automatycznie przyzewy sądu elektrycznégo, gdy temperatura bylaby zbyt wysoka. Po odzyskaniu stanu normalnej temperatury, silnik ponownie są zautomatyczne.

W niedtorych wersjach «V» trzeba zainterweniowac recznie, naczkajc przycisk przywracajcy poprzedni stan, umieszczony na skrzyncz zaciskowej silnika (rys. 2).

Aby ułatwo rozruch maszyny, wąne jest, oprocz wskazanych czynnosci, nacisnac przycisk presostatu, doprowadzaję go do poźycji wyłączenia i ponownie do poźycjiwczenia (rys. 3-4-5).

W wersjach trojfazowych, wystarczy nacisnac przycisk presostatu, doprowadzajac go do pozycji wączenia (rys. 4).

Wersje jegnofazowe wyposazone sa w presosotat posiadajcy zawó powietrza o opoznionym zamknieci, ułatwieczy rozruch silnika; dlatego jest normalne, ze przy pustym zbiorniku nastepuje przyk sekund lekki upust powietrza.

Wszystkie spreżarki posiadaj zawó bezpieczędsta, wączajcy sie w razie niewlasciwego funkcjonowania presostatu, zapewniajac bezpieczędstwo urzadzenia.

W trakcie czynnosci montażowych jakiegoś naręźdia, konieczne jest przerwanie przyptywu powietrza na wyjsciu.

Uzycie spreżonego powietrza przy roźnych dopuszczalnych zastosowaniach (nadmuchiwanie, naręźdia pneumatyczne, lakierOWanie, mycie z uzyciem detergentów na bazie wodnej, itd.), wymaga znajomość i obłowźku przechrzegania obłowȩzujacych przypisów, dotyczymi poszczegrólnych przypadkowski.

UROCHOMIENIE I UZYTKOWANIE

Zamontowac kola i nozki (lub, w zaleznosci od modelu, przyssawki), wedlug instrukcji zauczonej w opakowaniu.

Sprawdzi zgodnosc podanych na tablicze danych dotyczych elektrycznosci, z rzechywistymi danymi ukladu (napiecie i moc).

Wlozyc wtyczke kabla zasilania do odpowiedniego kontaktu (rys. 6), sprawdzajac, aby przycisk presostatu znajdujacego sie na sprežarce, znajdowal sie na pozycji wylaczonej «O» (OFF).

W modelach z ukladem smarowym, sprawdzić poziom oleju przy pomocy odpowiedniego pretu znajdujacego sie przy korku wlewu oleju (rys. 7a-7b-7c), albo poprzej wziernik (rys. 7d), i ewentualnie dolac.

Sprzarka jest w tym momencie gotowa do uzycia.

Poprzej wylacznik presostatu (rys. 4), sprezarka wlacza sie, pompujac powietrze i przesyajac je przyez przewod rurowy strony tlocznaj w zbiorniku.

Po osiagnieci wyzszej wartosci (nastawionej przyez producenta w fazie odbioru technicznego), spreżarka zatrzymuje sie, wyładowujac poprzej zań umieszczony pod presostatem, nadmiar powietrza znajdućego sie w glowicy i w przyzwodzie rurowym strony tłowcznej.

Pozwala to na kolejny rozruch, ułatwiony przyzebr brak ciśnienia w glowicy. Uzywajc powietrza spreźarka ponownie są automatyczne, gdy dojdzie do niedszego poziomu (2 bar między wyźszym a niedszym).

Mozna skontrolowa ciszennie znajdujace sie wewnatrz zbiornika, poprzej odczytanie tej wartosci na manometrze bedacym w wyposazeniu urzadzenia (rys. 8).

Sprzarka dzia takim cyklem w sposob automatyczny, dopóki nie naciennie sie wylacznika presostatu.

Ježeli chce sie ponownie uzyc sprežarko po jej wyćzeniu, przyd ponownym jej wączeniem naleź odczekać przyznajmiej 10 sekund odchwili jej wyćzenia.

Wszystkie spreżarki wyposañone są w reduktor cisnienia. Poprzej gagli krzy przy otwartym kranie (przesuwajac ja w gore i przekrcajac w kierunku wskazówek zegara aby zwiekszyc cisnienie, a w kierunku odwrotnym do ruchu wskazówek zegara aby cisnienie zmniejszyc, rys. 9a), moza wyregulowa cisnienie powietrza, aby polepszyc uzymie narędzi pneumatycznych. Gdy zadana wartosc zostafa nastawiona, docisnac gagli, aby ja zablokowac (rys. 9b). W niedtórch wersjach konieczne jest przekrcenie nakȩtki znajdujacej sie pod gałka, przykreçajac ja az do zablokowania gagli (rys. 9c, 9d).

Mozliwe jest sprawdzenie nastawionej wartosci poprzejmanometr (w wersjach,ktore to przewiduja),albo poprzej numerowane oznaczenia na gaIce,ktore oppowiadaja odnosnym wartosciom cijsenia.

Po zakoczeniaiu pracy, zatrzyma'maszynie, wyjac wtyczke elektryczna i oproznic zbiornik (rys. 10, 11).

KONSERWACJA

PRZED JAKAKOLWIEK INTERWENCJA, WYJAC WTYCZK Z KONTAKTU I OPROZNIC CAKOWICIE ZBIORNIK (rys. 10-11).

Po odkrcceniu ewentualnie wystepujacych srb mocujacych (rys. 12a), wyczysci filtr strony ssacej,azolenie od zanieczyszczenia srodowiska roboczego, lecz przyznajmniej co 100 godzin (rys. 12b, 12c). Jezel to konieczne, wymienic wkladke filtra (zatkany filtr powoduje zmiejszenia wydajnosci, a takze wieksze zuzycie sprezarki).

W modelach z ukladem smarwym, nalezy wymienic olej po pierwszych 100 godzinach fungcjonowania, a nastepnie co 300 godzin (rys. 13a, 13b, 13c). Okresowo kontrlowa c poziom oleju.

Okresowo (lub po zakończeniu pracy trwajciej dluzej niz godzine), wylac ciecz ze zbiornika (rys. 11) zbierajca sie z powodu wilgotnosci powietrza. Czynnosc te nalezy wykonywać, aby zapobiegać korozji zbiornika, oraz aby nie ograniczać w ten sposob和他的 pojemnosci.

Zarówno zuzyty olej (w modelach z ukladem smarwym), jak i skroplona ciecz, MUSZA BYC LIKWIDOWANE z uwzgliednieniem ochrony srodowiska, zgodnie z obowiażucymi przyepamisi.

GWARANCJA

Gwarancji nie podlegaja wszystkie te czeci elektryczne oraz komponenty, ktore z powodu ich specyficznego zastosowania ulegaja zuzyciu. Gwarancja polega na obowiazku ze strony produventa wykonania naprawy lub wymiany, wedlug loro oceny, tych czeci, ktore uznane zostaly przyez wlasnych technikow za uszkodzone, a dotyczanych uszkodzen konstrukcji wyrobów i/lub jakosci materialu (to jest bedaquych w gestii producta), i nie winikajych z ich naturalnego zuzycia, zaniedbania, niedoswiadczenia, lub uzycia wyrobu przyez uzytkownika w sposob niedgodny z instrukcja, ze sladami napraw lub Rozmontowane, nawe czeciowo, napraw wykonanych przyez osoby niedupaważnione przyez producta, uszkodzen spowodanych zbytnim wykorzystaniem maszyny, lub niedopowiediego的好 jazstosowania, uszkodzen przypadkowych lub spowodanych w inny sposob. Wszystkie spreżarki ze zbiornikiem do 100 litrow, musza byc przyzeslane do Centrum Pomocy Technicznej w porcie wolnocławym, po czym zostana odeslane z porto no opłaconym, do povrania. Dostawca poinformuje Państwa o centrum znajdujacym sie najblzej Waszej siedziby.

Producent zastrzega sostie prawo nanoszenia ewentualnych modyfikacji, ktore bedzie uwaza za konieczne, bez zaadneo uprzedzenia.

MOZLIWE USTERKIXODNOSNE DOPUSZCZALNE INTERWENCJE

Usterka Powód Interwencia

Wyciekgowiatrza z zaworu presostatu przy spreżarce zatrzymanj.	Zawórzwopty, ktoy z powodu zuźycia lub zabadzenia strony uzczelniąść nie wykonuje wólciwie swej funkci.	Odkręcić sbruce szesciaktna zaworu zworu zwrotnégo, wyczyscić gniaźdo i spezialna gumowa płytki (wymiercie, jesto zȩzyta). Ponownie zamontowymi dokladnie przykrećci (rys. 14a, 14b).
Zmielejszenia wydajnosci. Częstrozrucho. Niskie wartsosci ciasnienia.	Zbytnie zędanie osiagini (sprawdzic), lub ewentualne przechieki na zȩczkach i/lub przewodach. Możliwe zatkanie filtra strony ssȩcji.	Wymiercie uzszelki zȩczek, wyczyscić lub wymiercie filtr.
Spręzarka zatrzymujie są i samodzielnie wącza ponownie po kilku minutach. W wersjach «V», 3 HP, ponownieNie wącza sie.	Interwencja zabezmieczenia termiczkiego z powodu przyegrzania silnika.	Wyczyscić przyphwy powietrza w przenośniku. Przewietrzyć lokal. Ponownie uzbroić zabezmieczenie termiczne. W modelach z ukladem smarowym i modelach «V», sprawdzić poziom i jakość oleju. W modelach «V» skontrolowej napiȩcie elektryczne.
Spręzarka zatrzymujie są po kilku probach rozruchu.	Interwencja zabezmieczenia termiczego, z powodu przyegrzania silnika (wyjjęcie wyczki w trakcie pracy, zbyt miłe napiȩcie zasilania).	Urchomioć wylącznik zatrzymania pracy maszyny. Przewietrzyć lokal. Poczkać kilka minut i przyżarka wączy są powiatdzielemie. W modelach «V», 3 HP, należy ponownie uzboȩć zabezmieczenie termiczne. Wyeliminoość ewentualne przyłąźace kabla zasilajność.
Spręzarka nie zatrzymujie są i wącza są zawórb条规定ista.	Funkcjonowanie wólciwe spreżarki, lub uszkodzenia presostatu.	Wyjalć wtyczke i zȩrócić są do Centrum Pomocy Technicznej.
