Tuotetyyppi	Ilmakompressori
Merkki	Aerotec
Malli	22024 FC
Virtalähde	Yksi- tai kolmivaiheinen (versiosta riippuen)
Käynnistystyyppi	Automaattinen painekytkimen kautta
Käyntisuhde	S3-25 (2,5 min käyntiä / 7,5 min taukoa)
Lämpösuojaus	Kyllä, moottoriin integroitu
Turvaventtiili	Kyllä
Paineenalennin	Kyllä, säädettävä
Painemittari	Kyllä, säiliön ja ulostulon paineelle
Kuljetuskahva	Kyllä
Päätoiminnot	Täyttö, paineilmatyökalut, maalaus, pesu (vesipohjaiset puhdistusaineet)
Imusuodattimen huolto	Puhdistus 100 tunnin välein, vaihda tarvittaessa
Öljynvaihto (voidellut mallit)	Ensimmäisten 100 tunnin jälkeen, sitten 300 tunnin välein
Lauhteenpoisto	Jaksottainen, jokaisen pitkän käytön jälkeen
Käyttöympäristön lämpötila	+5 °C – +40 °C
Turvaetäisyys	Vähintään 3 metriä työalueesta
Pakolliset suojavarusteet	Suojalasit
Sähköliitäntä	Maadoitettu pistorasia, jatkojohto enintään 5 m (poikkipinta ≥1,5 mm²)
Varaosat saatavilla	Suodatin, tiiviste, takaiskuventtiili, öljy
Korjattavuus	Tiivisteiden, suodattimen, venttiilin puhdistus/vaihto; painekytkimen huolto valtuutetussa huoltoliikkeessä

Usein kysytyt kysymykset - 22024 FC Aerotec

Millaista öljyä Aerotec 22024 FC -kompressorissa tulisi käyttää?

Käytä erityistä voiteluöljyä kompressorille. Tarkista taso mittatikusta tai tarkkailulasista ja lisää tarvittaessa. Öljynvaihto suositellaan ensimmäisten 100 tunnin jälkeen ja sitten 300 tunnin välein.

Mitä tehdä, jos kompressori ei käynnisty?

Tarkista ensin sähkönsyöttö (pistorasia, sulake). Varmista, että painekytkin on kytketty päälle (I-asento). Jos lämpösuojaus on lauennut, odota moottorin jäähtymistä ja kytke palautuspainike manuaalisesti uudelleen asianomaisissa malleissa.

Miten lähtöpaine säädetään?

Vedä paineenalennimen nuppi ylös, käännä sitä myötäpäivään paineen lisäämiseksi tai vastapäivään vähentämiseksi. Paina sitten alas lukitaksesi säädön. Paine tarkistetaan painemittarista tai numeroiduista merkinnöistä.

Miksi kompressori pysähtyy ja käynnistyy automaattisesti muutaman minuutin kuluttua?

Se on normaalia: automaattista jaksoa ohjaa painekytkin. Kompressori pysähtyy, kun maksimipaine on saavutettu, ja käynnistyy uudelleen, kun paine laskee noin 2 bar. Jos pysähdykset ovat liian tiheitä, tarkista, ettei vuotoja ole tai ettei suodatin ole tukkeutunut.

Miten säiliö tyhjennetään?

Käytön jälkeen sammuta kompressori, irrota pistoke ja avaa säiliön alla oleva tyhjennysventtiili lauhteen poistamiseksi. Tämä suojaa säiliötä korroosiolta.

Onko mahdollista käyttää kompressoria maalaamiseen?

Kyllä, mutta vain vesipohjaisten puhdistusaineiden kanssa. Älä koskaan suihkuta syttyviä nesteitä. Varmista riittävä etäisyys (vähintään 3 m) roiskeiden ja kotelon tahrojen välttämiseksi.

Mitä tehdä, jos painekytkimestä vuotaa ilmaa?

Se voi viitata vialliseen takaiskuventtiiliin. Ruuvaa venttiilin kuusiokoloaukon kanta irti, puhdista kotelo ja kumilevy. Jos levy on kulunut, vaihda se. Ruuvaa huolellisesti takaisin.

Voiko kompressori käynnistyä uudelleen sähkökatkon jälkeen?

Kyllä, automaattinen jakso käynnistää uudelleen heti sähkön palautuessa. Riskien välttämiseksi irrota laite aina pistorasiasta pitkittyneen katkoksen aikana tai ennen toimenpiteitä.

Millaista pistorasiaa tulisi käyttää?

Käytä maadoitettua pistorasiaa, joka on sopiva tyyppikilvessä ilmoitetulle jännitteelle ja taajuudelle (yksi- tai kolmivaiheinen). Vältä yli 5 metrin jatkojohtoja ja useita sovittimia.

Miten imusuodatin puhdistetaan?

Ruuvaa suodattimen suoja irti, poista suodatinelementti ja puhdista se paineilmalla tai saippuavedellä (kuivaa hyvin). Aseta takaisin. Suorita tämä toimenpide 100 käyttötunnin välein.

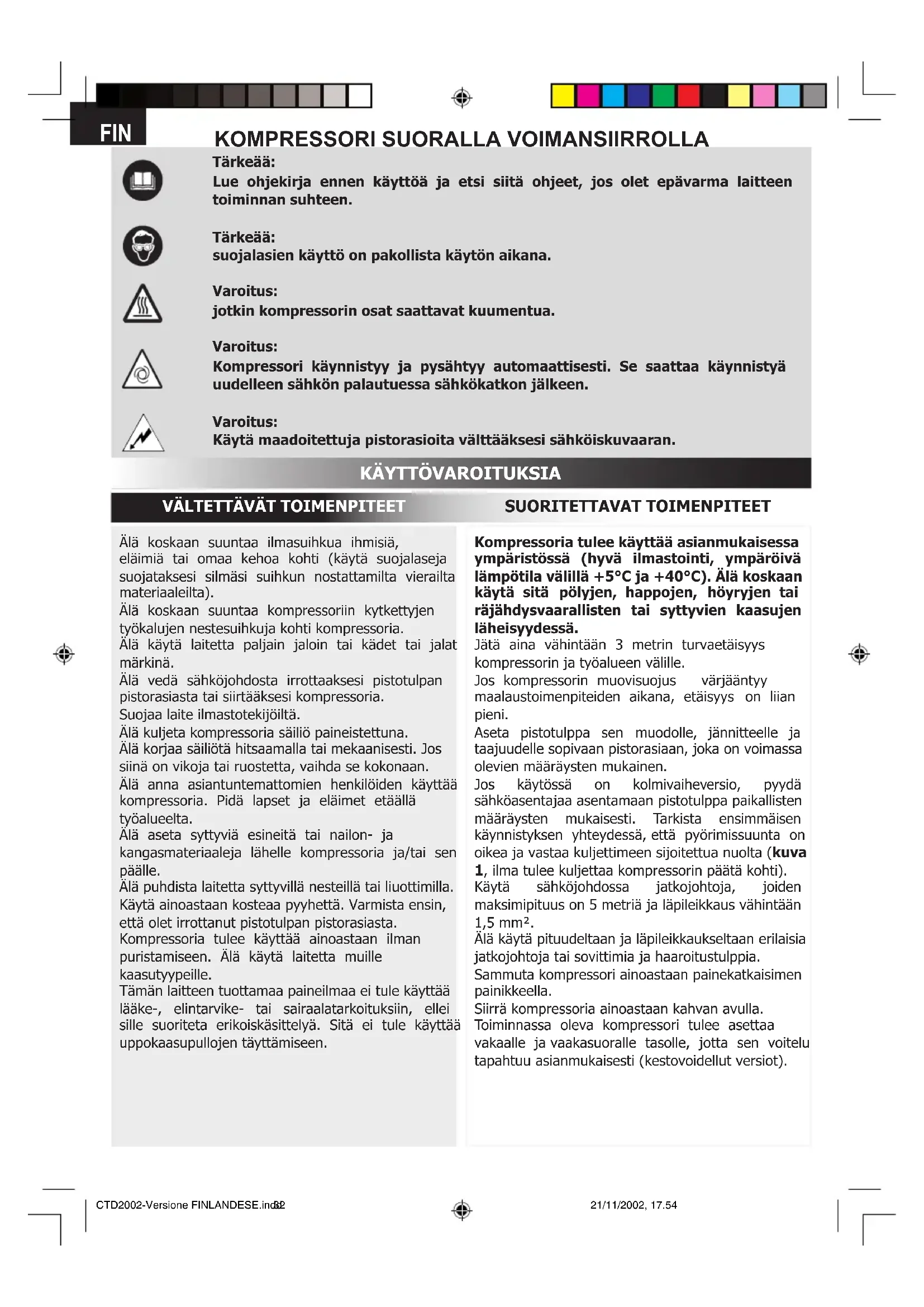

KÄYTTÖOHJE 22024 FC Aerotec

Lue ohjekirja ennen käytöä ja etsi siitä ohjeet, jos olet epävarma laitteen toiminnan suhteen.

Tärkeä:

suojalasien kaytö on pakollista kayton aikana.

Varoitus:

jotkin kompressorin osat saattavat kuumentua.

Varoitus:

Kompressori käynnistyy ja pysahtyy automaattisesti. Se saattaa käynnistya uudelleen sahkon palautuessa sahkokatkon jäldeen.

Varoitus:

Käytä maadoitettuja pistorasioiota välttäaksesi sahköiskuvaaran.

KÄYTTOVAROITUKSIA

VALTETTAVAT TOIMENPITEET

SUORITETTAVAT TOIMENPITEET

Alä koskaan suuntaa ilmasuihkuia ihmisia, elaimi tai omaa kehoa kohti (kayta suojalaseja suojataksesi silmasi suihkun nostattamilta vierilta materiaialeila).

Alä koskaan suuntaa kompressoriin kytkettyjen tyokalujen nestesuihkuja kohti kompressoria.

Alä kaytä laitetta paljain jaloin tai kädet tai jalat märkinä.

Alä vedā sahköjhodosta irrotaaksesi pistotulpan pistorasiasta tai siirtäksesi kompressoria.

Suojaa laite ilmastotekijöiltä.

Alä kuljeta kompressoria saillio paineistettuna.

Alä korjaa sailiotà hitsaamalla tai mekaanisesti. Jos siina on vikoja tai ruostetta, vaihda se kokonaan.

Alä anna asiantuntemmattomien henkilöiden käyttaa kompressoria. Pida lapset ja eläimet etäällä työalueelta.

Alä aseta sytyviä esineitä tai nailon- ja kangasmateriaialeja lahelle kompressoria ja/tai sen paälle.

Alä puhdista laitetta syttyvillä nesteillä tai liuottimilla.
Käytä ainoastaan kosteaa pyyhettä. Varmista ensin,
etta olet irrottanut pistotulpan pistorasiasta.

Kompressoria tulee kayttä ainoastaan ilman puristamiseen. Alä kayta laitetta muille kaasutyypeille.

Täm laitteen tuottamaa paineilmaa ei tule käyttaa laake-, elintarvike- tai sairaalatarkoituksiin, elleisi ple suoriteta erikoiskasittelya. Sitä ei tule käyttaa uppokaasupullojen tayttamiseen.

Kompressoria tulee käyttaa asianmukaisessa
ympäristössä (hyvä ilmastointi, ympäröivä
lampötila valillä +5°C ja +40°C). Alä koskaan
käytä sitä polyjen, happojen, hóryjen tai
rajähdysvaarallisten tai syttyvien kaasujen
laheisyydessä.

Jataina vahintaan 3 metrin turvaetaisyys kompressorin ja tyoalueen valille.

Jos kompressorin muovisuojus varjaantyy maalaustoimenpiteiden aikana, etaisyys on lian pieni.

Aseta pistotulppa sen muodolle, jannitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassa olevien märäysten mukainen.

Jos käytössä on kolmivaiheversio, pyydä sahköasentajaa asentamaan pistotulppa paikallisten märäysten mukaisesti. Tarkista ensimmäisen käynnistyksen yhteydessä,etta pyörimissunta on oikea ja vastaa kuljettmeen sijoitettua nuolta (kuva 1, ilma tulee kuljettaa kompressorin pääta kohti).

Käytä sahköjohdossa jatkojohtoja, joiden maksimipituus on 5 metriä ja lapileikkaus vahintäan 1,5mm^2

Alä käytä pituudeltaan ja läpileikkaukseltaan erilaisia jatkojohtoja tai sovittimia ja haaroitustulppia.

Sammuta kompressori ainoastaan painekatkaisimen painikkeella.

Siirr kmpressoria ainoastaan kahvan avulla.

Toiminnassa oleva kompressori tulee asettaa vakaalle ja vaakasuoralle tasolle, jotta sen voitelu tapahtuu asianmukaisesti (kestovoidellut versiot).

TÄRKEITÄ TIETOJA

Kompressori on valmistetu toimimaan teknisten tietojen kilvessä ilmoitetulla

jaksottaissuheella (esim. S3-25 tarkoittaa 2,5 tyominuuttia ja 7,5 pysaytymsminuuttia), jotta

sahköoottori ei ylikuumene. Jos nain kuitenkin tapahtuu, moottorin kuuluva lamposuoja

katkaisee sahkön automaattisesti lampötilan kohotessa liian korkealle. Lampötilan palatessa normalaki moottori käynistyy uudelleen automaattisesti.

Joissakin «V-lohko»-versioissa tulee painaa moottorin liitirrasiaan sijoitettua nollauspainiketta

(kuva 2).

Laitteen uudelleenkäynistämisen helpottamiseksi on tärkeä suorittta osoitetut toimenpiteet ja

painaa painekatkaisimen painike ensin pois ja sitten uudelleen pälle (kuvat 3-4-5).

Kolmivaiheversioissa riittä, kun painekatkaisimen painike painetaan uudelleen paälle (kuva 4).

Yksivaiheversiot on varustettu painekatkaisimella, joka on varustettu moottorin kännistymista

helpottavalla viivesulkeutuvalla ilmanpoistoventtiillä. Saliön ollessa tyhja on siten normalaia, etta ilmanpoistoventtiilista tulee ulos ilmaa muutaman sekunnin ajan.

Kaikissa kompressoreissa on varoventtiili, joka laukeaa painekatkaisimen toimintahairion vuoksi ja takaa siten laitteen turvallisuuden.

Tyokalun asennuksen aikana tulee ulostuloilman virtaus ehdottomasti katkaista.

Koska paineilmaa käytetään eri tarkoituksiin (ilman pumppaus, paineilmatyokalut, maalaus, pesuvesipohjaisilla pesuaineilla jne.), jokaista tapausta koskevat märäykset tulee tuntea ja niitta tuleenoudattaa.

KÄYNNISTYS JA KÄYTTO

Asenna pyorat ja jalka (tai imukupit mallista riippuen) pakkauksessa toimitettujen ohjeiden mukaan.

Tarkista, etta kilven sahkoarvot vastaavat järkestelmän todellisia ominaisuksia (jannite ja teho).

Aseta sahköjohdon pistotulppa asianmukaiseen pistorasiaan (kuva 6) ja tarkista, etta kompressorin painekatkaisimen painike on pois paälta «O» (OFF).

Jos käytössä onkestovoideltu malli, tarkista oljytaso oljytikulla, joka on kiinni oljyn tayttotulpassa (kuvat 7a-7b-7c) tai tarkistusikkunan kautta (kuva 7d). Täytä tarvittaessa.

Tämän jälkeen kompressori on käytövalmis.

Painettaessa painekatkaisimen painiketta (kuva 4) kompressori kaynnistyy pumpaten ilmaa ja syotttaen sita sytoletkun kautta sailioo.

Kun ylempi kalibrointiarvo on saavutetu (valmistajan koekayttovaiheessa asettama), kompressori pysahtyy ja poistaa paassä ja syotttoletkussa olevan ylimäräisen ilman painekatkaisimeen sijoitetun venttiilin kautta.

Täm helpottaa seuraavaa käynnistysta paineen puuttuessa paasta. Ilmaa käyttaessän kompressori käynnistyy uudelleen automaattisesti saavuttaessaan alemman kalibrointiarvon (ylempi ja alempi arvo erovat toisistaan 2 baarilla).

Säiliön sisällä oleva paine voidaan tarkistaa ohessa toimitetun painemittarin avulla (kuva 8).

Kompressori jatkaa automaattijaksoa, kunnes painekatkaisimen painiketta painetaan.

Jos haluat kayttäk kompressoria uudelleen, odota vahintäan 10 sekuntia sammutushetkestä ennen sen kaynnistämista uudelleen.

Kaikki kompressorit on varustetu paineenalentimella. Sääda ilmanpainetta nupilla hana auki (veda sitä yloispäin ja kännä myotapäivän lisätaksesi painetta tai vastapäivän vähentäaksesi sitä, kuva 9a) optimoidaksesi paineilmatyokalujen käytön. Kun haluttu arvo on asetetu, paina nuppia lukitaksesi sen (kuva 9b). Joissakin versioissa alla olevaa rengasmutteria tarvitsee ruuvata kiinni nupin lukitsemiseksi (kuvat 9c, 9d).

Asetetu arvo voidaan tarkistaa painemittarilla (versioissa, joihin se on asennettu) tai nupissa olevista numeroiduista lovista, joiden arvot vastaavat painearvoa.

Kun työ on suoritettu, pysäytä laite, irrota pistotulppa ja tyhjennä sailiö (kuvat 10, 11).

HUOLTO

IRROTA PISTOTULPPA JA TYHJENNÄ SÄILIO KOKONAAN ENNEN TOIMENPITEITA (kuvat 10-11).

Kun olet ruuvannut mahdoliset suojaruuvit auki (kuva 12a), puhdista imusuodatin tyoympariston mukaisesti ja joka tapauksessa vahintaan 100 tunnin valein (kuvat 12b, 12c). Vaihda tarvittaessa suodatuselementti (tukkeutunut suodatin vahentaa tuottoa ja lisäkompressorin kulumista).

Vaihda kestovoideltujen mallien oljy ensimmäisen 100 työtunnin jälkeen ja sitten 300 tunnin valein (kuvat 13a, 13b, 13c). Tarkista sen märä saannöllisesti.

Poista sallion sisalle ilmankosteuden seurauksena muodostuva lauhdevesi (kuva 11) saannollisesti (tai tyon lopussa, jos se on kestanyt yli tunnin). Siten estat sallion ruostumisen ja tilavuuden pienenemisen.

Sekä jateöjy (kestovoidellut mallit) etta lauhdevesi TULEE HAVITTAA ympäristöa vahingoittamatta ja voimassa olevien lakien mukaisesti.

TAKUU

Takuuseen eivat kuulu sāhköosat tai käytössän kolumiselle altistuvat osat. Takuu velvoittaa valmistajan korjaamaan tai vahtamaan arvostelukykynsä mukaisesti osat, joissa valmistajan teknikot oat todenneet valmistus- ja/tai materiaalivikoja (joita siis voidaan pitäa valmistajan syynä). Takuu ei kata vikoja, jotka oat seurausta luonnollisesta kulumisesta, laiminlyönnista, asiantuntemattomuudesta tai tuotteen ohjeiden vastaisesta käytösta, laitteen käsittelysta, korjauksista tai osittaisistakin purkamisista, jotka oat valmistajan valtuuttamattomien henkilöden suorittamia, laitteen liian raskaasta tai virheellisestä käytösta, sattumasta tai force majeurista. Kaikki alle 100 litran säiliöllä varustetut kompressorit tulee toimittaa rahtivapaasti huoltokeskuikseen. Palautuskulista vastaa ostaja vastaanottaessaan laitteen.

Kysy jalleenmyyjaltasi lahimm an huoltokeskuksen sijainti.

Valmistaja pidattaa itselleen oikeuden tehdä tarpeellisena pitamiaan muutoksia ilman ennakkoilmoitusta.

MAHDOLLISET VIAT JA NIIDEN SALLITUT KORJAUKSET

Vika Syy Korjaus

Painekatkaisimen venttiilistä vuotaa ilmaa kompressorin ollessa pysähtynyt	Takaiskuventtii ei toimi asianmukaisesti johtuen kulumisesta tai lapsässä olevasta liasta.	Ruvua irti takaiskuventtiin kuusiopää, puhdista istukka ja erikoiskumilevy (vaihda, jos kulunut). Asenna takaisin ja kirstä huolellisesti (kuvat 14a, 14b).
Tuotionalennus. Ttheät käynistymiset. Alhaiset painearvot.	Liialliset toimintavaatimukset tai vuodot liitoksista ja/tai putkista. Mahdollinen imusuodatin sukossa.	Vaihda liitosten tiivisteet, puhdista tai vaihda suodatin.
Kompressori pysähtyy ja käynistyy itsestään uudelseen muutaman minuutin kuluttua. 3 HP V-lohkokompressori ei käynisty uudelseen.	Lämpösuojan laukeaminen, synä moottorin ylikuumeneminen.	Puhdista kuljettinen ilmakanavat. Ilmastoi til. Nollaa lmpösuoa. Kestovoidelluisa ja V-lohkoversioissa tarkista öjytaso ja sen laatu. V-lohkoversioissa pyydä tarkistamaan sähköjännite.
Kompressori pysähtyy muutaman käyn-nistysyrityksen jälkeen.	Lämpösuojan laukeaminen, synä moottorin ylikuumeneminen (pistotulpan irrotus käyninn aikana, vähäinen jännite).	Paina käynistys/psätytspainiketta. Ilmastoi til. Odota muutama minuuttä ja kompressori käynistyy itsestään. 3 HP V-lohkoversioissa tulee nollata lmpösuoa. Poista mahdolliset jatkojohdot.
Kompressori ei pysähdy ja varoventtili laukeaa.	Kompressori ei toimi asianmukaisesti tai painekatkaisin on rikkä.	Irrota pistotulppa ja ota yhteys huoltokeskukseen.
