22024 FC - Kompressor Aerotec - Gratis bruksanvisning og manual

Produkttype	Luftkompressor
Merke	Aerotec
Modell	22024 FC
Strømforsyning	Enfaset eller trefaset (avhengig av versjon)
Starttype	Automatisk via pressostat
Driftssyklus	S3-25 (2,5 min kjøring / 7,5 min stopp)
Termisk beskyttelse	Ja, integrert i motoren
Sikkerhetsventil	Ja
Trykkregulator	Ja, justerbar
Manometer	Ja, for tanktrykk og utløp
Transporthåndtak	Ja
Hovedfunksjoner	Pumping, trykkluftverktøy, maling, vask (vannbaserte rengjøringsmidler)
Vedlikehold av inntaksfilter	Rengjøring hver 100. time, skift ved behov
Oljeskift (smurte modeller)	Etter de første 100 timene, deretter hver 300. time
Kondensdrenering	Periodisk, etter hver lengre bruk
Omgivelsestemperatur under bruk	+5 °C til +40 °C
Sikkerhetsavstand	Minst 3 meter fra arbeidsområdet
Obligatorisk verneutstyr	Vernebriller
Elektrisk tilkobling	Stikkontakt med jording, skjøteledning maks 5 m (tverrsnitt ≥1,5 mm²)
Tilgjengelige reservedeler	Filter, pakning, tilbakeslagsventil, olje
Reparasjonsevne	Rengjøring/bytte av pakninger, filter, ventil; inngrep fra autorisert verksted for pressostat

Ofte stilte spørsmål - 22024 FC Aerotec

Hvilken type olje skal jeg bruke til Aerotec 22024 FC kompressoren?

Bruk spesifikk olje for smurt kompressor. Kontroller nivået med peilepinne eller inspeksjonsglass, og etterfyll om nødvendig. Oljeskift anbefales etter de første 100 timene, deretter hver 300. time.

Hva gjør jeg hvis kompressoren ikke starter?

Kontroller først strømtilførselen (stikkontakt, sikring). Sørg for at pressostaten er i på-stilling (I). Hvis den termiske beskyttelsen har utløst, vent til motoren er avkjølt og trykk inn tilbakestillingsknappen manuelt på berørte modeller.

Hvordan justere utløpstrykket?

Trekk trykkregulatorens håndtak oppover, drei med klokken for å øke trykket, eller mot klokken for å redusere. Trykk deretter ned for å låse innstillingen. Trykket kontrolleres på manometeret eller på nummererte markeringer.

Hvorfor stopper kompressoren og starter automatisk igjen etter noen minutter?

Dette er normalt: den automatiske syklusen styres av pressostaten. Kompressoren stopper når maksimalt trykk er nådd, og starter igjen når trykket synker med omtrent 2 bar. Hvis stoppene er for hyppige, kontroller om det er lekkasjer eller om filteret er tett.

Hvordan tappe tanken?

Etter bruk, stopp kompressoren, trekk ut støpselet, og åpne tappeventilen som sitter under tanken for å drenere kondens. Dette beskytter tanken mot korrosjon.

Er det mulig å bruke kompressoren til maling?

Ja, men kun med vannbaserte rengjøringsmidler. Spray aldri brennbare væsker. Sørg for tilstrekkelig avstand (minst 3 m) for å unngå sprut og flekker på huset.

Hva gjør jeg ved luftlekkasje ved pressostaten?

Dette kan indikere en defekt tilbakeslagsventil. Skru av den sekskantede ventiltuten, rengjør huset og gummiskiven. Hvis skiven er slitt, bytt den. Skru forsiktig på igjen.

Kan kompressoren starte igjen etter strømbrudd?

Ja, den automatiske syklusen fører til omstart så snart strømmen kommer tilbake. For å unngå risiko, koble alltid apparatet fra ved lengre strømbrudd eller før vedlikehold.

Hvilken type stikkontakt skal brukes?

Bruk en stikkontakt med jording, tilpasset spenning og frekvens angitt på typeskiltet (enfaset eller trefaset). Unngå skjøteledninger over 5 meter og flere adaptere.

Hvordan rengjøre inntaksfilteret?

Skru av filterbeskyttelsen, ta ut filterelementet og rengjør det med trykkluft eller såpevann (tørk godt). Sett det på plass igjen. Utfør denne operasjonen hver 100. driftstime.

BRUKSANVISNING 22024 FC Aerotec

Trak jegke i ledningen for at fjerne stikket fra stikkontakten eller for at fjerne kompressoren.

Sluk apparatet, fjern stikket fra stikkontakten og tøm tanken after aflsutnng af arbejdet (fig. 10 og 11).

VEDLIGEHOLDELS

FJERN STIKKET FRA STIKKONTAKTEN OG TØM TANKEN FULDSTændIGT INDEN UDFØRELSE AF INDGREB (fig. 10 og 11).

Det er obligatorisk bruke vernebriller under bruk.

Advarsel:

Kompressoren fungerer med en automatisk start- og stoppsyklus. Derfor kan kompressoren starte igjen etter et strømavbrudd.

Advarsel:

Bruk jordet stikkontakt for unnga fare for elektrisk stot.

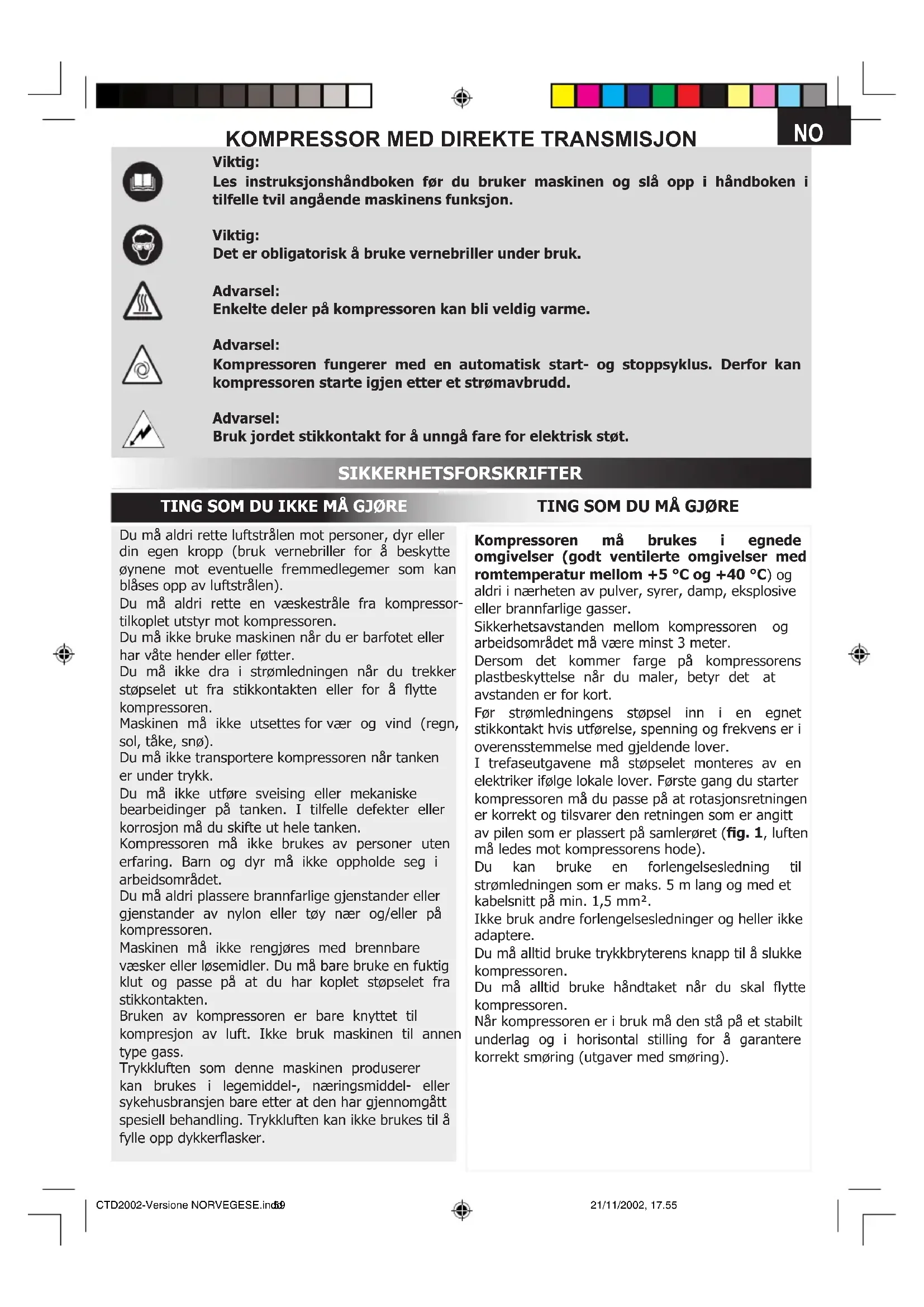

SIKKERHETSFORSKRIFTER

TING SOM DU IKKE Må GJÖRE

TING SOM DU MÀ GJÖRE

Du må ikke transportere kompressoren narr tanken er under trykk.

Du må违法犯罪e erne.

Kompressoren må ikke brukes av personer uten erfaring. Barn og dyr må ikke oppholde seg i arbeidsområdet.

Du må aldri plassere brannfarlige gjenstander eller gjenstander av nylon aller toyær og/eller pa kompressoren.

Bruken av kompressoren er bare knyttet til kompresjon av luft. Ikke bruk maskinen til annen type gass.

Trykkuften som davon maskinen produserer kan brukes i legemiddel-, næringsmiddel- ellersykehusbransjen bare etter at den har gjennomgatt spesiell behandling. Trykkuften kan ikke brukes til Å fylle opp dykkerflasker.

Kompressoren mä brukes i egnede omgivelser (godt ventilierte omgivelser med romtemperatur mellom +5 °C og +40 °C) og aldri i nærhen av pulver, syrer, damp, eksplosie ell erbrnfarlige gasser.

Sikkerhetsavstanden mellow kompressoren og arbeidsområdet ma vare minst 3 meter.

Dersom detkommen farge pa kcompressorens plastbeskyttelese nar du maler, betyr det at avstanden er for kort.

För strömledningens stopselinn i en egnet stikkontakt hvis utförelse, spenning og frekvens er i overensstemmelse med gjeldende lover.

I trefaseutgavene mä stopselet monteres av en elektriker ifolge lokale lover. Förste gang du starter kompressoren mä du passer pa at rotasjonsretningen er korrekt og tilsvarer den rettingen som er angitt av pilen som er plassert pa samleroret (fig. 1, luften mä ledes mot kompressorens hode).

Ikke bruk andre forlengelsesledninger og heller icke adaptere.

Du må alltid bruke trykkbryterens knapp til Å slukke kompressoren.

Du ma alltid bruke handtaket nár du skal flytte kompressoren.

Når kompressoren er i bruk må den stå pa et stabilt underlag og i horisontal stilling for a garantere korrekt smöring (utgaver med smöring).

TING SOM DU MÀ VITE

Denne kompressoren er laget for a fungere med det driftsforholdet som er spesifisert pa skiltet over tekniske data (eksempel: S3-25 betyr 2,5 minutter arbeid og 7,5 minutter pause). Dette

for à unngà at den elektriske motoren overopphetes. Motoren er utstyrt med en varmebeskyttelse som griper inn i tilfelle motoren overopphetes. Denne varmebeskyttelsen avbryter automatisk strømmen dersom temperaturen er for høy. Nár temperaturen gár tilbake til normale forhold starter motoren igjen automatisk. I noen V-utgaver mA du gripe inn manuelt ved à trykke pa tilbakerstellingsknappen som er plassert pa motorens klembrett (fig. 2).

For a forenkle starten av maskinen er det ogsa viktig a gripe inn pa trykkbryterens knapp ved a flytte den tilbake til OFF og sa til ON (fig. 3, 4 og 5).

I trefaseutgavene er det nok a gripe inn manuelt pa trykkbryterens knapp ved a flytte den til ON (fig. 4). Enfaseutgavene er utstyre med en trykkbryter med en liten ventil med forsinket lukking som slipper luften ut. Dette forenkler startingen av motoren. Nar tanken er tom er det vanlig at et luftpust slipper ut fra tanken i noen sekunder.

Alle kompressore er utstyre med en sikkerhetsventil som griper inn i tilfelle trykkbryteren fungerer dargl for a garantere maskinens sikkerhet.

Bruken av trykkuft til forskjellige bruksområder (oppblåsing, trykkuftdrevet utstyr, maling, rengjöring med vannbaserte vaskemidler osv.) krever at du har kjennskap til og overholder lovene angående de forskjelligebruksområdene.

START OG BRUK

Monter hjulene og foten (eller sugekoppene, alt etter modellen) ved a folge instruksjonene som folger med i pakken.

Kontroller at de elektriske dataene på skiltet er i overensstemmelse med det elektriske systemets karakteristikker (spenning og effekt).

För strömledningens stöpselinn i en egnet stikkontakt (fig. 6) og kontroller at trykkbryterens knapp som er plassert pä kompressoren er i posisjon OFF.

I de smurte utgavene ma du kontrollere oljenivaet med oljepinnen pa oljepafyllingslokket (fig. 7a, 7b og 7c) aller gjennom synsglasset (fig. 7d) og fyl eventuelt pa med olje.

Nä er kompressoren klart til bruk.

Ved a gripe inn p a trykkbryterens knapp (fig. 4) starter kompressoren og pumper luft som slippes ut fra utlpsslangen i tanken.

När den øverste reguleringsverdien er nadd (innstilt av produsenten i forbindelse med proving) stanser kompressoren og slipper ut den ekstra Luftstrommingen som er i hodet og i utlpsslangen gjennom en ventil som er plassert under trykkbryteren.

På dette måten forenkles este start fordi det er mangel på trykk i hodet. Ved Å bruke luft, starter kompressoren igjen automatisk när den nederste reguleringsverdien næs (2 bar mellom øverste og nederste verdi).

Kompressoren fortsetter à fungere medonne automatiske syklusen helt til du griper inn pâtrykkbryterens knapp.

Dersom du ønsker Å bruke kompressoren igjen må du vente i minst 10 minutter før du starter den opp igjen. Alle kompressorene er utstyrte med en trykkreduksjonsventil. Ved Å gripe inn pÅ knotten og med Åpen kran (trekk den oppover og drei den med klokken for Å Øke trykkekog mot klokken for a minske trykkek, fig. 9a) er det mulig Å regulere lufttrykke sik at du kanBruke trykkluftdrevet utstyr pÅ best mulig mæt. Nár du har stilt inn ønsket verdi må du trykke pÅ knotten for Å lase den (fig. 9b). I noen utgaver er det nødvendig Å gripe inn pa ringen som ligger under ved Å skru den til helit til knatten lases (fig. 9c og 9d).

Det er mulig 日 kontrollere den innstilte verdien ved hjelp av manometeret (gjelder for utgavene med manometer) aller med de nummererte hakkene pa knotten hvor verdiene tilsvarer det gjeldende trykket.

Etter endt arbeid mä du stanse maskinen, trekke ut stopselet og tømmte tanken (fig. 10 og 11).

VEDLIKEHOLD

FØR ETHVERT INNGREP MÁ DU TREKKE UT STØPSELET OG TØMME TANKEN HELT (fig. 10 og 11).

Etter at du har skrudd Ios eventuelle skruer fra beskyttelsen (fig. 12a) ma du rengjore innsugingsfilteret i forhold til hvordan arbeidsmiljoget er og uansett hver 100. arbeidstime (fig. 12b og 12c). Dersom det er ndvendig ma du skifte ut filterelementet (dersom filteret er tilstoppet yter maskinen minre og det fomer til storre slitasje pa kompressoren).

I de smurte utgavene ma du skifte ut oljen etter de forste 100 arbeidstimene og deretter hver 300. arbeidstime (fig. 13a, 13b og 13c). Kontroller nivaget med jevne mellomrom.

Med jevne mellomrom (eller etter endt arbeid dersom arbeidstiden overskrider 1 time) ma du tonne ut kondensen som dannes i tanken (fig. 11) som folege av luftfuktighen. Dette er for a hindre at tanken ruster og dermed begrenser kapasiteten.

Bade gammad olje (smurte utgaver) og kondens MKA KASSERES i overensstemmelse med gjeldende miljbestemmelier.

GARANTI

Alle de elektriske delene og slitasjedelene er ikke inkludert i garantien. Garantien består av at produsenten, ifolge sine eigne kriterier, sørger for reparasjon og utskifting av deler som produsentens teknikere har annerkjent som defekte. Defektene på vindre angående fremstillingen av produktet og/eller kvaliteten på materialet som har blitt brukt. I disse tilfellene er det produsentens ansvar Å reparere eller skifte ut delene dersom defekten ikke er som følge av: Vanlig slitasje, skjodesloshet, ukyndighet, bruk av produktet som ikke er i overensstemmelse med instruksjonene, tullinger, reparasjoner uller demontering, selv bare delvis, utført av u autoriserte personer, intensiv bruk av maskinen uller tilfeldige uller tvingende grunner. Alle kompressorene med tank opptil 100 liter på sendes til servicesenteret fraktfritt og sendes deretter til bilkate til kunden pr. etterkrav.

Spør din forhandler hvor naermeste servicesenter er.

Produsenten forbeholder seg retten til a utfore eventuelle endringer uten a gi beskjed pa forhand.

MULIGE FEIL OG TILHØRENDE TILLATTE INNGREP

Feil Årsak Inngrep

Luftlekkasje fra trykkbryterens ventil)när kompressoren ikke er i bruk.	Avstengningsventilen fungerer ikke korrekt pga. slitasje eller skitt.	Skru løs avstengningsventilens seskskantehode og rengjøritet og den spesielle gummiskiven (skift ut iḥvis den er slitt).Monter igjen og læs nøye (fig. 14a og 14b).
Minsket ytelse. Hyppig start. Lave trykkverdier.	For stort ytelsenskrav. Eventuelle lekkasjer fra forbindelsestykke og/eller slangene. Det er mulig at innsugingsfilteret er tilstoppet.	Skift ut forbindelsestyksenes pakning. Rengjørller skift ut filteret.
Kompressoren stanser og starter igjen av seg selvetter noen minutter.I V-utgavene på 3 hk starter den ikke igjen.	Varmebeskyttelsen har grepet inn pga.overpheting av motoren.	Rengjør luftpassasjene i samlerøret. Luft ut lokale. Tilbaskestül varmebeskyttelsen. I de smurte og V-utgavenemö du kontrollere oljenivået og oljens kvalitet. I V-utgavenemö du kontrollere den elektriske penningen.
Kompressoren stanser erfter noen startforsk.	Varmebeskyttelsen har grepet inn pga.overpheting av motoren (støpselet har blitt koplet fra ved bruk, svak Forsningsspenning).	Aktiver trykkbryterens knapp. Luft ut lokaleVent i noen minutter og kompressoren starter igjen av seg selv. I V-utgavene på 3 hkmö du tilbaskistille varmebeskyttelsen.Fjern eventuelle forlengelsesledninger til strømledningen.
Kompressoren stanser ikke og sikkerhets-ventilen griper inn.	Kompressoren fungerer ikke normalt eller trykkbryteren er ødelagt.	Trekk ut støpselet og ta kontakt med servicesenteret.
