BRUKSANVISNING 450-50 CT4 Aerotec

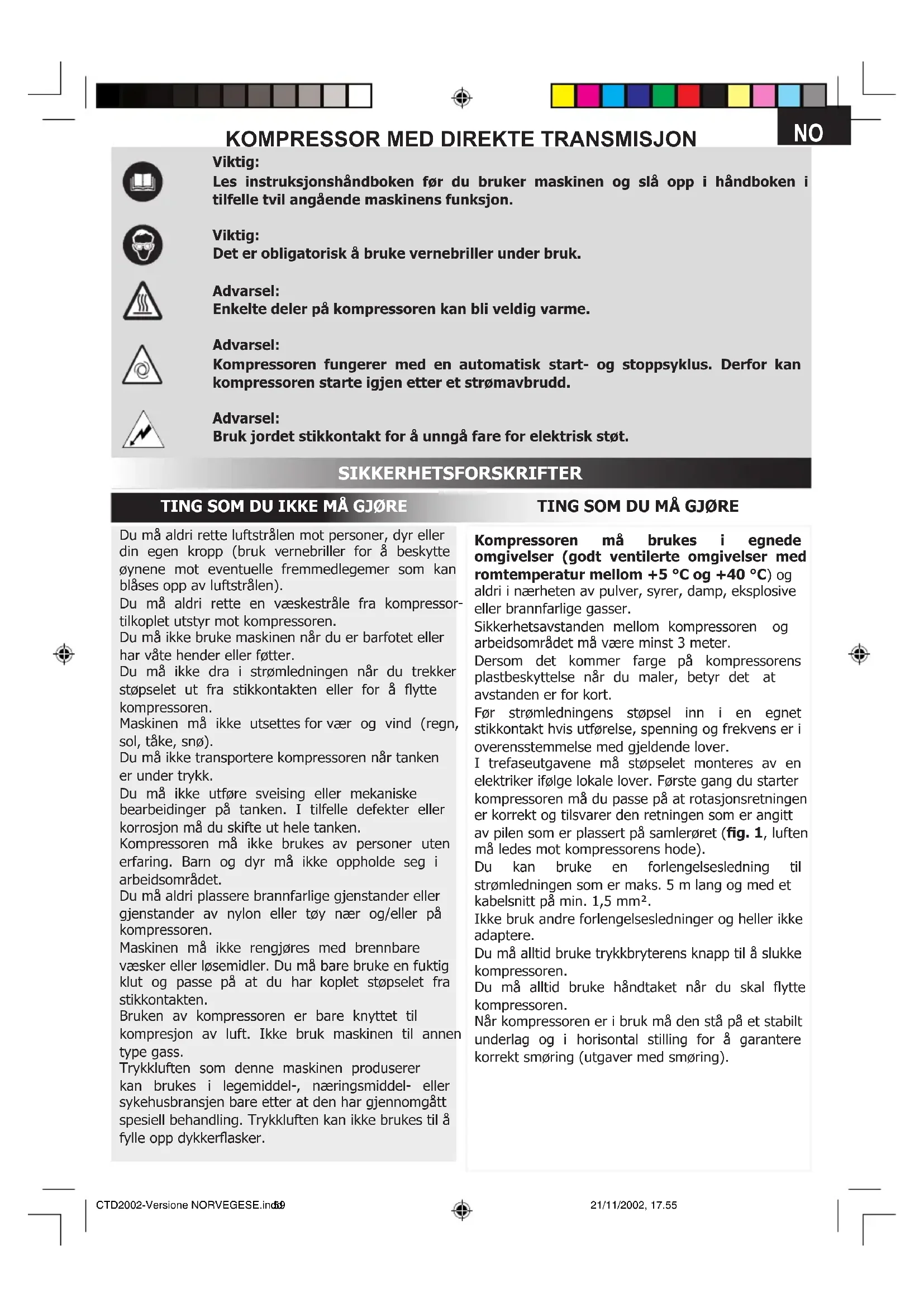

Viktig:Les instruksjonshåndboken før du bruker maskinen og slå opp i håndboken i tilfelle tvil angående maskinens funksjon.Viktig:Det er obligatorisk å bruke vernebriller under bruk.Advarsel:Enkelte deler på kompressoren kan bli veldig varme.Advarsel: Kompressoren fungerer med en automatisk start- og stoppsyklus. Derfor kan kompressoren starte igjen etter et strømavbrudd.Advarsel:Bruk jordet stikkontakt for å unngå fare for elektrisk støt. SIKKERHETSFORSKRIFTER Du må aldri rette luftstrålen mot personer, dyr eller din egen kropp (bruk vernebriller for å beskytte øynene mot eventuelle fremmedlegemer som kan blåses opp av luftstrålen).Du må aldri rette en væskestråle fra kompressor- tilkoplet utstyr mot kompressoren.Du må ikke bruke maskinen når du er barfotet eller har våte hender eller føtter.Du må ikke dra i strømledningen når du trekker støpselet ut fra stikkontakten eller for å ytte kompressoren.Maskinen må ikke utsettes for vær og vind (regn, sol, tåke, snø).Du må ikke transportere kompressoren når tanken er under trykk.Du må ikke utføre sveising eller mekaniske bearbeidinger på tanken. I tilfelle defekter eller korrosjon må du skifte ut hele tanken. Kompressoren må ikke brukes av personer uten erfaring. Barn og dyr må ikke oppholde seg i arbeidsområdet. Du må aldri plassere brannfarlige gjenstander eller gjenstander av nylon eller tøy nær og/eller på kompressoren.Maskinen må ikke rengjøres med brennbare væsker eller løsemidler. Du må bare bruke en fuktig klut og passe på at du har koplet støpselet fra stikkontakten.Bruken av kompressoren er bare knyttet til kompresjon av luft. Ikke bruk maskinen til annen type gass.Trykkluften som denne maskinen produserer kan brukes i legemiddel-, næringsmiddel- eller sykehusbransjen bare etter at den har gjennomgått spesiell behandling. Trykkluften kan ikke brukes til å fylle opp dykkerasker. Kompressoren må brukes i egnede omgivelser (godt ventilerte omgivelser med romtemperatur mellom +5 °C og +40 °C) og aldri i nærheten av pulver, syrer, damp, eksplosive eller brannfarlige gasser.Sikkerhetsavstanden mellom kompressoren og arbeidsområdet må være minst 3 meter. Dersom det kommer farge på kompressorens plastbeskyttelse når du maler, betyr det at avstanden er for kort. Før strømledningens støpsel inn i en egnet stikkontakt hvis utførelse, spenning og frekvens er i overensstemmelse med gjeldende lover. I trefaseutgavene må støpselet monteres av en elektriker ifølge lokale lover. Første gang du starter kompressoren må du passe på at rotasjonsretningen er korrekt og tilsvarer den retningen som er angitt av pilen som er plassert på samlerøret (g. 1, luften må ledes mot kompressorens hode). Du kan bruke en forlengelsesledning til strømledningen som er maks. 5 m lang og med et kabelsnitt på min. 1,5 mm².Ikke bruk andre forlengelsesledninger og heller ikke adaptere.Du må alltid bruke trykkbryterens knapp til å slukke kompressoren.Du må alltid bruke håndtaket når du skal ytte kompressoren.Når kompressoren er i bruk må den stå på et stabilt underlag og i horisontal stilling for å garantere korrekt smøring (utgaver med smøring).

Denne kompressoren er laget for å fungere med det driftsforholdet som er spesisert på skiltet over tekniske data (eksempel: S3-25 betyr 2,5 minutter arbeid og 7,5 minutter pause). Dette for å unngå at den elektriske motoren overopphetes. Motoren er utstyrt med en varmebeskyttelse som griper inn i tilfelle motoren overopphetes. Denne varmebeskyttelsen avbryter automatisk strømmen dersom temperaturen er for høy. Når temperaturen går tilbake til normale forhold starter motoren igjen automatisk. I noen V-utgaver må du gripe inn manuelt ved å trykke på tilbakestillingsknappen som er plassert på motorens klembrett (g. 2). For å forenkle starten av maskinen er det også viktig å gripe inn på trykkbryterens knapp ved å ytte den tilbake til OFF og så til ON (g. 3, 4 og 5). I trefaseutgavene er det nok å gripe inn manuelt på trykkbryterens knapp ved å ytte den til ON (g. 4). Enfaseutgavene er utstyrte med en trykkbryter med en liten ventil med forsinket lukking som slipper luften ut. Dette forenkler startingen av motoren. Når tanken er tom er det vanlig at et luftpust slipper ut fra tanken i noen sekunder. Alle kompressorene er utstyrte med en sikkerhetsventil som griper inn i tilfelle trykkbryteren fungerer dårlig for å garantere maskinens sikkerhet. Når du monterer på et utstyr er det helt nødvendig at du avbryter luftstrømningen ut. Bruken av trykkluft til forskjellige bruksområder (oppblåsing, trykkluftdrevet utstyr, maling, rengjøring med vannbaserte vaskemidler osv.) krever at du har kjennskap til og overholder lovene angående de forskjellige bruksområdene.

Monter hjulene og foten (eller sugekoppene, alt etter modellen) ved å følge instruksjonene som følger med i pakken. Kontroller at de elektriske dataene på skiltet er i overensstemmelse med det elektriske systemets karakteristikker (spenning og effekt). Før strømledningens støpsel inn i en egnet stikkontakt (g. 6) og kontroller at trykkbryterens knapp som er plassert på kompressoren er i posisjon OFF. I de smurte utgavene må du kontrollere oljenivået med oljepinnen på oljepåfyllingslokket (g. 7a, 7b og 7c) eller gjennom synsglasset (g. 7d) og fyll eventuelt på med olje. Nå er kompressoren klar til bruk. Ved å gripe inn på trykkbryterens knapp (g. 4) starter kompressoren og pumper luft som slippes ut fra utløpsslangen i tanken. Når den øverste reguleringsverdien er nådd (innstilt av produsenten i forbindelse med prøving) stanser kompressoren og slipper ut den ekstra luftstrømningen som er i hodet og i utløpsslangen gjennom en ventil som er plassert under trykkbryteren. På denne måten forenkles neste start fordi det er mangel på trykk i hodet. Ved å bruke luft, starter kompressoren igjen automatisk når den nederste reguleringsverdien nåes (2 bar mellom øverste og nederste verdi). Det er mulig å kontrollere trykket i tanken ved å avlese manometeret som følger med (g. 8). Kompressoren fortsetter å fungere med denne automatiske syklusen helt til du griper inn på trykkbryterens knapp. Dersom du ønsker å bruke kompressoren igjen må du vente i minst 10 minutter før du starter den opp igjen. Alle kompressorene er utstyrte med en trykkreduksjonsventil. Ved å gripe inn på knotten og med åpen kran (trekk den oppover og drei den med klokken for å øke trykket og mot klokken for å minske trykket, g. 9a) er det mulig å regulere lufttrykket slik at du kan bruke trykkluftdrevet utstyr på best mulig måte. Når du har stilt inn ønsket verdi må du trykke på knotten for å låse den (g. 9b). I noen utgaver er det nødvendig å gripe inn på ringen som ligger under ved å skru den til helt til knotten låses (g. 9c og 9d). Det er mulig å kontrollere den innstilte verdien ved hjelp av manometeret (gjelder for utgavene med manometer) eller med de nummererte hakkene på knotten hvor verdiene tilsvarer det gjeldende trykket. Etter endt arbeid må du stanse maskinen, trekke ut støpselet og tømme tanken (g. 10 og 11). CTD2002-Versione NORVEGESE.indd 21/11/2002, 17.5560I

VEDLIKEHOLD FØR ETHVERT INNGREP MÅ DU TREKKE UT STØPSELET OG TØMME TANKEN HELT (g. 10 og 11). Etter at du har skrudd løs eventuelle skruer fra beskyttelsen (g. 12a) må du rengjøre innsugingslteret i forhold til hvordan arbeidsmiljøet er og uansett hver 100. arbeidstime (g. 12b og 12c). Dersom det er nødvendig må du skifte ut lterelementet (dersom lteret er tilstoppet yter maskinen mindre og det fører til større slitasje på kompressoren). I de smurte utgavene må du skifte ut oljen etter de første 100 arbeidstimene og deretter hver 300. arbeidstime (g. 13a, 13b og 13c). Kontroller nivået med jevne mellomrom. Med jevne mellomrom (eller etter endt arbeid dersom arbeidstiden overskrider 1 time) må du tømme ut kondensen som dannes i tanken (g. 11) som følge av luftfuktigheten. Dette er for å hindre at tanken ruster og dermed begrenser kapasiteten. Både gammel olje (smurte utgaver) og kondens MÅ KASSERES i overensstemmelse med gjeldende miljøbestemmelser. GARANTI Alle de elektriske delene og slitasjedelene er ikke inkludert i garantien. Garantien består av at produsenten, ifølge sine egne kriterier, sørger for reparasjon og utskifting av deler som produsentens teknikere har annerkjent som defekte. Defektene må være angående fremstillingen av produktet og/ eller kvaliteten på materialet som har blitt brukt. I disse tilfellene er det produsentens ansvar å reparere eller skifte ut delene dersom defekten ikke er som følge av: Vanlig slitasje, skjødesløshet, ukyndighet, bruk av produktet som ikke er i overensstemmelse med instruksjonene, tuklinger, reparasjoner eller demontering, selv bare delvis, utført av uautoriserte personer, intensiv bruk av maskinen eller tilfeldige eller tvingende grunner. Alle kompressorene med tank opptil 100 liter må sendes til servicesenteret fraktfritt og sendes deretter tilbake til kunden pr. etterkrav. Spør din forhandler hvor nærmeste servicesenter er. Produsenten forbeholder seg retten til å utføre eventuelle endringer uten å gi beskjed på forhånd. MULIGE FEIL OG TILHØRENDE TILLATTE INNGREP Feil Årsak Inngrep Luftlekkasje fra trykkbryterens ventil når kompressoren ikke er i bruk.Minsket ytelse. Hyppig start. Lave trykkverdier.Kompressoren stanser og starter igjen av seg selv etter noen minutter.I V-utgavene på 3 hk starter den ikke igjen. Kompressoren stanser etter noen startforsøk.Avstengningsventilen fungerer ikke korrekt pga. slitasje eller skitt.For stort ytelseskrav. Eventuelle lekkasjer fra forbindelsesstykkene og/eller slangene. Det er mulig at innsugingslteret er tilstoppet. Varmebeskyttelsen har grepet inn pga. overoppheting av motoren. Varmebeskyttelsen har grepet inn pga. overoppheting av motoren (støpselet har blitt koplet fra ved bruk, svak forsyningsspenning). Skru løs avstengningsventilens sekskantede hode og rengjør setet og den spesielle gummiskiven (skift ut i hvis den er slitt). Monter igjen og lås nøye (g. 14a og 14b). Skift ut forbindelsestykkenes pakning. Rengjør eller skift ut lteret. Rengjør luftpassasjene i samlerøret. Luft ut lokalet. Tilbakestil varmebeskyttelsen. I de smurte og V-utgavene må du kontrollere oljenivået og oljens kvalitet. I V-utgavene må du kontrollere den elektriske spenningen. Aktiver trykkbryterens knapp. Luft ut lokalet. Vent i noen minutter og kompressoren starter igjen av seg selv. I V-utgavene på 3 hk må du tilbakestille varmebeskyttelsen. Fjern eventuelle forlengelsesledninger til strømledningen. Kompressoren stanser ikke og sikkerhets- ventilen griper inn.Kompressoren fungerer ikke normalt eller trykkbryteren er ødelagt. Trekk ut støpselet og ta kontakt med servicesenteret. CTD2002-Versione NORVEGESE.indd 21/11/2002, 17.5561I
