450-50 CT4 - Kompresszor Aerotec - Ingyenes használati útmutató

Termék típusa	Légkompresszor
Márka	Aerotec
Modell	450-50 CT4
Meghajtás típusa	Közvetlen
Elektromos táplálás	Egyfázisú 230 V vagy háromfázisú 400 V verziótól függően
Maximális nyomás	10 bar
Tartálykapacitás	50 liter
Kenés típusa	Kenéssel
Indítás	Automatikus nyomáskapcsolóval
Hővédelem	Igen
Biztonsági szelep	Igen
Nyomáscsökkentő	Igen
Manométer	Tartály és kimenet
Szívószűrő	Igen, tisztítás 100 óránként
Olajcsere	Első csere 100 óra után, majd 300 óránként
Környezeti hőmérséklet	+5 °C - +40 °C
Biztonsági távolság	Minimum 3 méter
Használat	Csak sűrített levegő
Működési ciklus	Szakaszos (pl. S3-25)
Szállítás	Ne szállítsa nyomás alatt
Biztonság	Védőszemüveg kötelező, égési sérülés veszélye, automatikus újraindítás
Karbantartás	Szűrő tisztítása, kondenzvíz és olaj leeresztése
Garancia	Nem fedezi a kopó alkatrészeket

Gyakran ismételt kérdések - 450-50 CT4 Aerotec

Hogyan indítsam el a kompresszort?

Dugja be a csatlakozót egy megfelelő aljzatba, ellenőrizze, hogy a nyomáskapcsoló „O” (OFF) állásban van-e. Szükség esetén nyissa ki a leeresztőcsapot. Kapcsolja a nyomáskapcsolót „I” (ON) állásba. A kompresszor elindul, és a levegőt a maximális nyomásig szivattyúzza, majd automatikusan leáll.

Miért áll le magától a kompresszor?

Ez normális: a kompresszor automatikus ciklusban működik. Leáll, amikor eléri a maximális nyomást, és automatikusan újraindul, amikor a nyomás 2 bar-ral csökken. Ha a motor túlmelegszik, a hővédelem lekapcsolja az áramot; az újraindítás automatikusan megtörténik a lehűlés után (egyes modelleken manuálisan kell újraéleszteni).

Hogyan állítsam be a kimeneti nyomást?

Használja a nyomáscsökkentőt: húzza felfelé a gombot, forgassa az óramutató járásával megegyező irányba a nyomás növeléséhez, vagy ellentétes irányba a csökkentéséhez. Beállítás után nyomja le a gombot a rögzítéshez. Ellenőrizze az értéket a manométeren vagy a számozott jelöléseken.

Mikor kell olajat cserélni?

A kenéssel ellátott modelleken cserélje le az olajat az első 100 üzemóra után, majd 300 óránként. Rendszeresen ellenőrizze a szintet a mérőpálcával vagy a szemüvegen keresztül.

Hogyan tisztítsam a szívószűrőt?

Csavarja le az esetleges védelmet, vegye ki a szűrőt, és tisztítsa meg 100 üzemóránként (vagy gyakrabban poros környezetben). Cserélje ki a szűrőbetétet, ha szennyezett vagy elhasználódott.

Mit tegyek, ha levegő szivárog a nyomáskapcsolónál?

Ez a visszacsapó szelep kopását vagy szennyeződését jelzi. Csavarja le a szelep hatlapfejét, tisztítsa ki a házat és a gumitárcsát. Cserélje ki a tárcsát, ha kopott, majd óvatosan csavarja vissza.

Használhatom a kompresszort más gázokhoz, mint a levegő?

Nem, a készülék kizárólag levegő sűrítésére szolgál. Ne használja más gázokkal, különösen gyógyszeripari, élelmiszeripari, kórházi alkalmazásokhoz vagy búvárpalackok töltéséhez.

Mekkora biztonsági távolságot kell betartanom?

Tartson legalább 3 méter távolságot a kompresszor és a munkaterület között. Tartsa távol a gyermekeket, állatokat és gyúlékony tárgyakat.

Hogyan szállítsam a kompresszort?

Csak az erre a célra szolgáló fogantyút használja. Soha ne szállítsa a kompresszort, ha a tartály nyomás alatt van. Húzza ki a dugót, és ürítse ki a tartályt bármilyen mozgatás előtt.

Mit tegyek, ha a kompresszor túlmelegedés után nem indul újra?

Hagyja lehűlni a motort. Az egyfázisú modelleken a hővédelem automatikusan újrakapcsol; a háromfázisú vagy V változatoknál szükség lehet a motor kapocsdobozán található visszaállító gomb kézi megnyomására, vagy a nyomáskapcsoló OFF majd ON állásba kapcsolására. Ha a probléma továbbra is fennáll, ellenőrizze a feszültséget és az olajat.

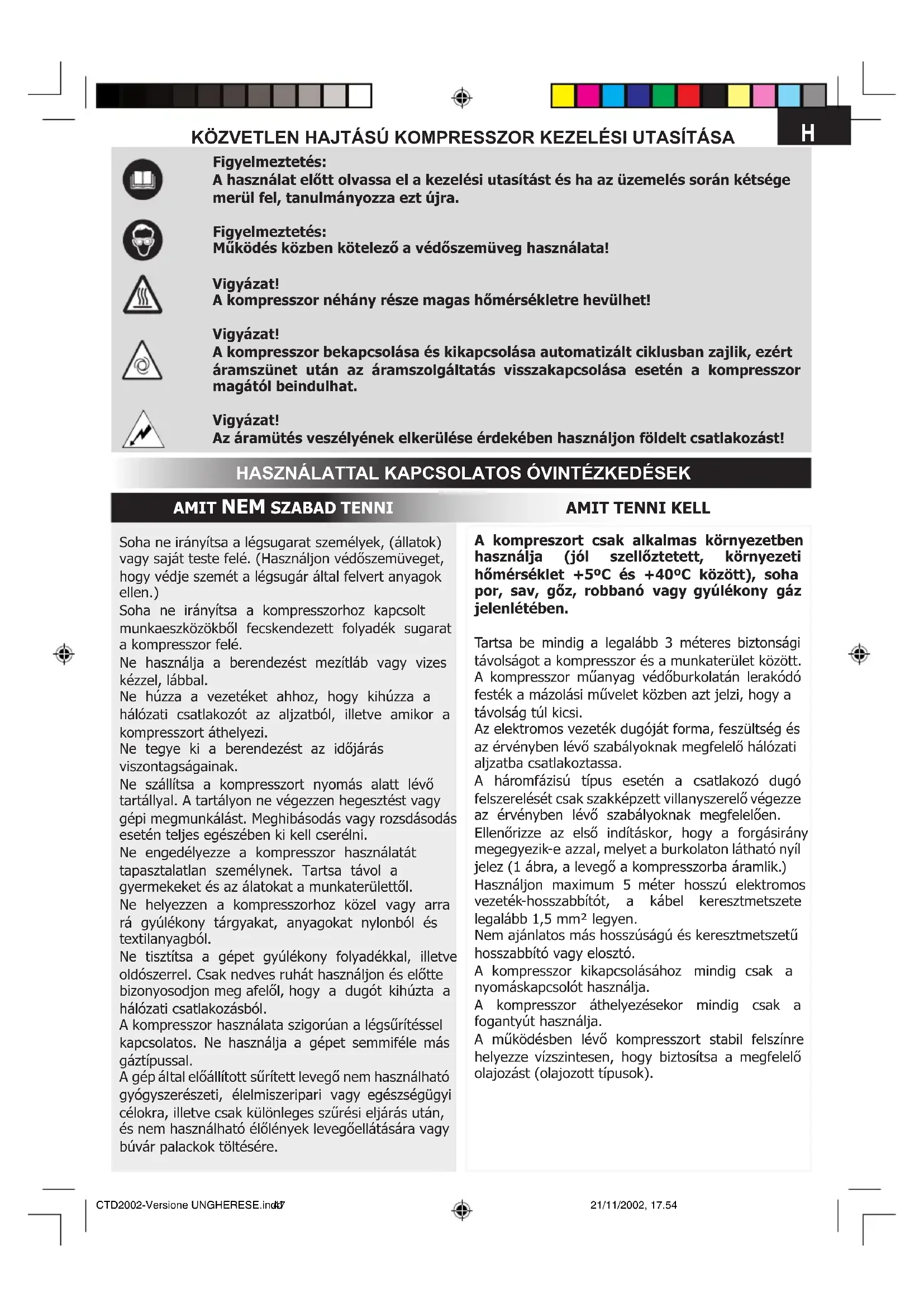

HASZNÁLATI ÚTMUTATÓ 450-50 CT4 Aerotec

KÖZVETLEN HAJTÁSÚ KOMPRESSZOR KEZELÉSI UTASÍTÁSA

Figyelmeztetés:

A használat előtt olvassa el a kezelési utasítást és ha az üzemelés során kétsége merül fel, tanulmányozza ezt újra.

Figyelmeztetés:

Működés közben kötelező a védőszemüveg használata!

Vigyázat!

A kompresszor néhány része magas hőmérsékletre hevülhet!

Vigyázat!

A kompresszor bekapcsolása és kikapcsolása automatizált ciklusban zajlik, ezért áramszünet után az áramszolgáltatás visszakapcsolása esetén a kompresszor magától beindulhat.

Vigyázat!

Az áramütés veszélyének elkerülése érdekében használjon földelt csatlakozást!

HASZNÁLATTAL KAPCSOLATOS ÓVINTÉZKEDÉSEK

AMIT NEM SZABAD TENNI

AMIT TENNI KELL

Soha ne irányítsa a légsugarat személyek, (állatok) vagy saját teste felé. (Használjon védőszemüveget, hogy védje szemét a légsugár által felvert anyagok ellen.)

Soha ne irányítsa a kompresszorhoz kapcsolt munkaeszközökből fecskendezett folyadék sugarat a kompresszor felé.

Ne használja a berendezést mezítláb vagy vizes kézzel, lábbal.

Ne húzza a vezetéket ahhoz, hogy kihúzza a hálózati csatlakozót az aljzatból, illetve amikor a kompresszort áthelyezi.

Ne tegye ki a berendezést az időjárás viszontagságainak.

Ne szállítsa a kompresszort nyomás alatt lévő tartállyal. A tartályon ne végezzen hegesztést vagy gépi megmunkálást. Meghibásodás vagy rozsdásodás esetén teljes egészében ki kell cserélni.

Ne engedélyezze a kompresszor használatát tapasztalatlan személynek. Tartsa távol a gyermekeket és az álatokat a munkaterülettől.

Ne helyezzen a kompresszorhoz közel vagy arra rá gyúlékony tárgyakat, anyagokat nylonból és textilanyagból.

Ne tisztítsa a gépet gyúlékony folyadékkal, illetve oldószerrel. Csak nedves ruhát használjon és előtte bizonyosodjon meg afelől, hogy a dugót kihúzta a hálózati csatlakozásból.

A kompresszor használata szigorúan a légsűrítéssel kapcsolatos. Ne használja a gépet semmiféle más gáztípussal.

A gép által előállított sűrített levegő nem használható gyógyszerészeti, élelmiszeripari vagy egészségügyi célokra, illetve csak különleges szűrésí eljárás után, és nem használható élőlények levegőellátására vagy búvár palackok töltésére.

A kompreszort csak alkalmas környezetben használja (jól szellőztetett, környezeti hőmérséklet +5°C és +40°C között), soha por, sav, göz, robbanó vagy gyúlékony gáz jelenlétében.

Tartsa be mindig a legalább 3 méteres biztonsági távolságot a kompresszor és a munkaterület között. A kompresszor műanyag védőburkolatán lerakódó festék a mázolási művelet közben azt jelzi, hogy a távolság túl kicsi.

Az elektromos vezeték dugóját forma, feszültség és az érvényben lévő szabályoknak megfelelő hálózati aljzatba csatlakoztassa.

A háromfázisú típus esetén a csatlakozó dugó felszerelését csak szakképzett villanyszerelő végezze az érvényben lévő szabályoknak megfelelően.

Ellenőrizze az első indításkor, hogy a forgásirány megegyezik-e azzal, melyet a burkolaton látható nyíl jelez (1 ábra, a levegő a kompresszorba áramlik.)

Használjon maximum 5 méter hosszú elektromos vezeték-hosszabbítót, a kábel keresztmetszete legalább 1,5 mm² legyen.

Nem ajánlatos más hosszúságú és keresztmetszetű hosszabbító vagy elosztó.

A kompresszor kikapcsolásához mindig csak a nyomáskapcsolót használja.

A kompresszor áthelyezésekor mindig csak a fogantyút használja.

A működésben lévő kompresszort stabil felszínre helyezze vízszintesen, hogy biztosítsa a megfelelő olajozást (olajozott típusok).

TUDNIVALÓK

A dugattyús légkompresszorok szakaszos üzemű légsűrítők, amelyek a beállított minimum és maximum nyomásértékek elérésekor lépnek működésbe ill. állnak le. A folyamatos levegőellátás biztosítására légtartállyal egészül ki a rendszer, melyből nyomásszabályozón keresztül vételezhetjük ki a szükséges levegőmennyiséget.

A légsűrítő egység anyagától és fordulatszámától függően az üzemelő és pihenő ciklusok aránya változhat, de a túlterhelés elkerülésére a pihenő ciklus hossza egy tízperces intervallumban mintegy 7-8 perc legyen, 2-3 perces üzemelés után, hogy az elektromotor túlmelegedését megelőzze. Egyes típusoknál a motor hővédelemmel rendelkezik, amely a megadott hőmérséklet elérésekor automatikusan megszakítja az áramot, majd a hőmérséklet csökkenésekor újból engedi az üzemelést. Néhány típusnál a hővédelem gombját kézzel kell visszanyomni a motor lehülése után.

A gép újbóli beindításának megkönnyítésére a nyomáskapcsolót állítsuk kikapcsolt helyzetbe, majd kapcsoljuk be újra a gépet (3., 4. és 5. ábra).

Háromfázisú típusoknál fordítsuk a nyomáskapcsolót bekapcsolt állásba (4. ábra).

Egyfázisú típusoknál a motor beindításának elősegítésére késleltetett zárású szelep található a nyomáskapcsolón, amely néhány másodpercig levegőt enged ki ha a tartály üres.

Minden gép biztonsági szeleppel van felszerelve, amely a nyomáskapcsoló meghibásodása esetén működésbe lép, garantálva a gép biztonságát.

Légszerszám csatlakoztatása előtt mindig zárjuk a levegőcsapokat!

A sürített levegő felhasználásához mindig ismernünk és betartanunk kell az érvényben lévő vonatkozó biztonsági előírásokat (felfújás, légszerszámok, festés, mosás csak vizes-bázisú mosószerekkel, stb.)

BEINDÍTÁS ÉS ÜZEMELTETÉS

Szerelje fel a kerekeket és a lábat (ill. egyes típusoknál tapadókorongokat) a csomagolásban található útmutató szerint.

Ellenőrizze, hogy a gyári adattáblán található villamossági adatok megegyeznek-e a berendezés tényleges jellemzőivel (feszültség és teljesítmény).

Csatlakoztassa a vezeték dugóját egy megfelelő hálózati aljzatba (6. ábra) miután ellenőrizte, hogy a kompresszor nyomáskapcsolója kikapcsolt „O” (OFF) helyzetben van.

Olajozott típusoknál ellenőrizze az olajszintet az olajtartály záródugójába épített olajszintmérővel (7a, 7b és 7c ábra), illetve a nézőn keresztül (7d ábra) és szükség esetén töltse fel a tartályt.

Ekkor a kompresszor készen áll az üzemeléshez.

A nyomáskapcsolót bekapcsolva (4. ábra) a kompresszor beindul, levegőt szív be és a szállítócsövön keresztül bevezeti a tartályba.

A kompresszor leáll ha eléri a (gyártó által) beállított felső nyomásértéket és a nyomáskapcsoló alatt található szelepen át kiengedi a kompresszorfejben és a szállítócsőben található levegőfelesleget. A nyomás lecsökkentése megkönnyíti az újbóli indítást.

A levegő felhasználásával a kompresszor automatikusan beindul mikor a nyomás leesik a beállított alsó értékre (2 bar az alsó és a felső érték között).

A tartályban létrejött nyomást a nyomásmérő óra leolvasásával (8 ábra) lehet ellenőrizni.

A kompresszor addig működik ebben az automatizált ciklusban, míg ki nem kapcsolja a nyomáskapcsolót.

A kompresszor ismételt beindításával várjon a kikapcsolástól számított legalább 10 másodpercet.

Minden kompresszor nyomásszabályzó szeleppel van felszerelve. A kiáramló levegő nyomását a nyitott kezelögomb elfordításával szabályozhatja (felfelé húzva és az óramutató járásával megegyező irányba tekerve növeli, míg az óramutató járásával ellenkező irányba tekerve csökkenti a nyomást (9a ábra). A kívánt nyomásérték beállítása után nyomja le a gombot (9b ábra). Egyes típusoknál a gomb rögzítéséhez az alatta található biztosító anyát kell meghúzni (9c és 9d ábra).

A beállított nyomásértéket a nyomásmérő órán ellenőrizheti (ahol ez fel van szerelve), illetve a gombon található számozott rovásos jelölés segítségével, amely a nyomásértékeket mutatja.

A munka befejeztével állítsa le a gépet, húzza ki a hálózati csatlakozót és ürítse ki a tartályt (10. és 11. ábra).

BÁRMILYEN KARBANTARTÁSI TEVÉKENYSÉG MEGKEZDÉSE ELÖTT A HÁLÓZATI CSATLAKOZÓT KI KELL HÚZNI ÉS A TARTÁLYT KI KELL ÜRÍTENI (10. és 11. ábra).

A munkakörnyezettől függően, de legalább minden 100 óra után tisztítsa ki a szívószűrőt (egyes típusoknál a biztosító csavarok oldásával 12a ábra) (12b és 12c ábra). Ha szükséges, cserélje a szűrőt (az eltömődött szűrő csökkenti a kompresszor teljesítményét és idő előtti elhasználódást okoz).

Az olajozott típusoknál az első 100 munkaóra majd minden 300 munkaóra után cserélje az olajat (13a, 13b és 13c ábra). Az olajszintet rendszeresen ellenőrizze.

Szabályos időközökben (illetve a munka végeztével, ha tartama egy óránál hosszabb) ürítse ki a tartály belsejében a levegő nedvességtartalmából képződött kondenzációs folyadékot (11. ábra)

A fáradt olaj és a kondenzációs folyadék elhelyezésénél tartsa be a hatályos vonatkozó környezetvédelmi előírásokat.

A gyártó a termék gyártási és anyaghibákból eredő meghibásodásaira vonatkozóan a vásárlás napjától számított 12 hónapig terjedő jótállást vállal.

Nem vonatkozik a garancia azokra az alkatrészekre, melyek meghibásodása természetes elhasználódásból kopásból ered, kivéve ha ez gyártási hibára vezethető vissza.

Megszűnik a jótállás, ha a hiba rendeltetésellenes használat (pl. hobbi felépítésű gép ipari jellegű használata), túlterhelés, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár, a gyártó által nem felhatalmazott személy általi szétszerelés vagy javítás következménye.

A garanciára vonatkozóan kérjük, tanulmányozza át a géphez mellékelt jótállási jegyet!

A gyártó fenntartja a jogot, hogy előzetes értesítés nélkül végrehajthasson a terméken bármilyen szükségesnek tartott módosítást!

Rendellenesség Ok Beavatkozás

Levegőszivárgás a kikapcsolt kompresszor nyomáskapcsoló szelepéből.	A visszacsapószelep az elkopott vagy piszkos záróütköző miatt nem működik rendesen.	Csavarja le a visszacsapószelep hatszögletű fejét, tisztítsa ki a helyét és a különleges gumibetétet (ha elkopott cserélje ki). Szerelje össze és gondosan csavarozza vissza(14a és 14b ábra).
Teljesítmény csökkenése. Gyakori beindulás. Alacsony nyomásértékek.	Túlságosan nagy teljesítmény elvárások. Szivárgás.A szívószűrő esetleges eltömődése.	Ellenőrizze az esetleges szivárgást a csatlakozásoknál és a csővezetékeknél.Cserélje a csatlakozások tömítését, tisztítsa meg, vagy cserélje a szűrőt.
A kompresszor leáll, majd néhány percen belül magától elindul.V és 3HP típus nem indul újra.	Hővédelem üzembelépése a motor túlmelegedése miatt.	Tisztítsa a vezetékek légjáratait. Szellőztesse a helyiséget. Állítsa vissza a hővédelmet. Az olajozott és V típusnál ellenőrizze az olajszintet és az olaj minőségét. A V típusnál ellenőriztesse az áramfeszültséget.
Néhány beindítási próbálkozás után a kompresszor leáll.	Hővédelem üzembelépése a motor túlmelegedése miatt ( hálózati csatlakozás kikapcsolása menet közben, gyenge tápfeszültség).	Szellőztesse a helyiséget. Várjon néhány percet és a kompresszor magától beindul. A V és 3HP típusnál állítsa vissza a hővédelmet. Távolítsa el az esetleges tápvezeték hosszabbítót.
A kompresszor nem áll le és működésbe lép a biztonsági szelep.	Kompresszor szabálytalan működése vagy a nyomáskapcsoló üzemzavara.	Húzza ki a hálózati csatlakozót és forduljon a szervizhez.
