450-50 CT4 - Компрессор Aerotec - Бесплатное руководство пользователя

Тип оборудования	Воздушный компрессор
Бренд	Aerotec
Модель	450-50 CT4
Тип привода	Прямой
Электропитание	Однофазное 230 В или трехфазное 400 В в зависимости от версии
Максимальное давление	10 бар
Объем резервуара	50 литров
Тип смазки	Со смазкой
Запуск	Автоматический через прессостат
Термозащита	Да
Предохранительный клапан	Да
Редуктор давления	Да
Манометр	Резервуар и выход
Всасывающий фильтр	Да, очистка каждые 100 часов
Замена масла	Первая замена через 100 ч, затем каждые 300 ч
Температура окружающей среды	от +5 °C до +40 °C
Безопасное расстояние	минимум 3 метра
Использование	Только сжатый воздух
Режим работы	Прерывистый (напр. S3-25)
Транспортировка	Не транспортировать под давлением
Безопасность	Обязательны защитные очки, риск ожога, автоматический перезапуск
Обслуживание	Очищать фильтр, сливать конденсат и масло
Гарантия	Не распространяется на изнашиваемые детали

Часто задаваемые вопросы - 450-50 CT4 Aerotec

Как запустить компрессор?

Вставьте вилку в подходящую розетку, убедитесь, что прессостат установлен в положение «O» (ВЫКЛ). При необходимости откройте сливной кран. Переведите переключатель прессостата в положение «I» (ВКЛ). Компрессор запускается и нагнетает воздух до максимального давления, затем автоматически останавливается.

Почему компрессор сам останавливается?

Это нормально: компрессор работает в автоматическом цикле. Он останавливается при достижении максимального давления и автоматически перезапускается при снижении давления на 2 бара. Если двигатель перегревается, термозащита отключает ток; перезапуск происходит автоматически после охлаждения (на некоторых моделях требуется ручное перезапуск).

Как отрегулировать выходное давление?

Используйте редуктор давления: потяните ручку вверх, поворачивайте по часовой стрелке для увеличения давления или против часовой для уменьшения. После настройки нажмите на ручку, чтобы зафиксировать. Проверьте значение на манометре или по цифровым отметкам.

Когда нужно менять масло?

На моделях со смазкой меняйте масло после первых 100 часов работы, затем каждые 300 часов. Регулярно проверяйте уровень с помощью щупа или смотрового окна.

Как очистить всасывающий фильтр?

Отвинтите возможную защиту, извлеките фильтр и очищайте его каждые 100 часов работы (или чаще в пыльной среде). Замените фильтрующий элемент, если он загрязнен или изношен.

Что делать при утечке воздуха из прессостата?

Это указывает на износ или загрязнение обратного клапана. Отвинтите шестигранную головку клапана, очистите гнездо и резиновую прокладку. Замените прокладку, если она изношена, затем аккуратно закрутите.

Можно ли использовать компрессор для других газов, кроме воздуха?

Нет, устройство предназначено строго для сжатия воздуха. Не используйте с другими газами, особенно для фармацевтических, пищевых, больничных целей или для заполнения баллонов для дайвинга.

Какое безопасное расстояние соблюдать?

Соблюдайте расстояние не менее 3 метров между компрессором и рабочей зоной. Также держите детей, животных и воспламеняющиеся предметы на расстоянии.

Как транспортировать компрессор?

Используйте только предусмотренную для этого ручку. Никогда не транспортируйте компрессор, когда резервуар находится под давлением. Перед перемещением отключите вилку и опорожните резервуар.

Что делать, если компрессор не перезапускается после перегрева?

Дайте двигателю остыть. На однофазных моделях термозащита перезапускается автоматически; на трехфазных версиях или в V может потребоваться вручную нажать кнопку восстановления на клеммной коробке двигателя или перевести прессостат в положение ВЫКЛ, затем ВКЛ. Если проблема не исчезает, проверьте напряжение и масло.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 450-50 CT4 Aerotec

Руководство по эксплуатации

Bruksanvisning

Kullanma talimati

Manual de utilizare

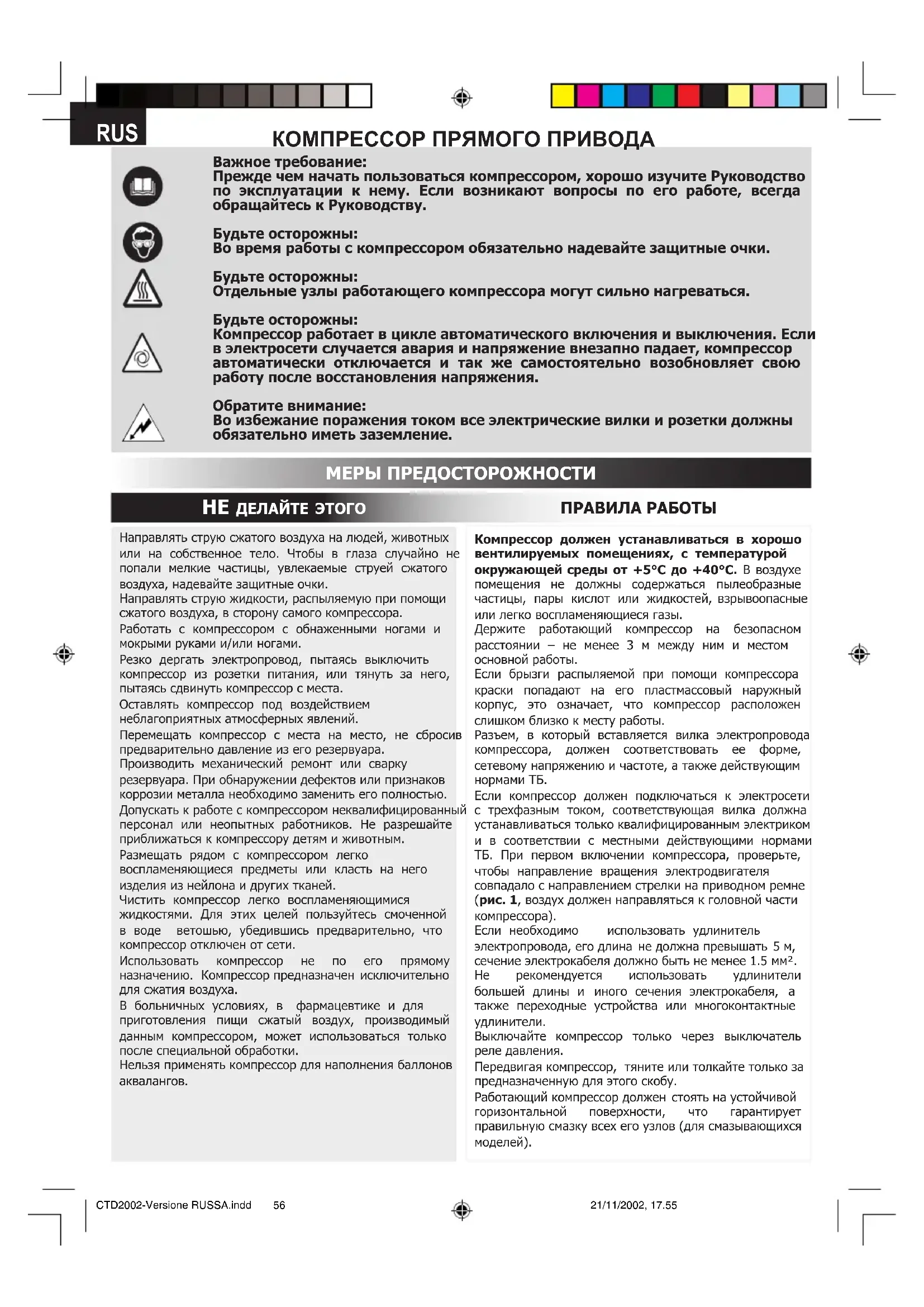

КОМПРЕССОР ПРЯМОГО ПРИВОДА

Важное требование: Прежде чем начать пользоваться компрессором, хорошо изучите Руководство по эксплуатации к нему. Если возникают вопросы по его работе, всегда обращайтесь к Руководству.

Будьте осторожны: Во время работы с компрессором обязательно надевайте защитные очки.

Будьте осторожны: Отдельные узлы работающего компрессора могут сильно нагреваться.

Будьте осторожны: Компрессор работает в цикле автоматического включения и выключения. Если в электросети случается авария и напряжение внезапно падает, компрессор автоматически отключается и так же самостоятельно возобновляет свою работу после восстановления напряжения.

Обратите внимание: Во избежание поражения током все электрические вилки и розетки должны обязательно иметь заземление.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

НЕ ДЕЛАЙТЕ ЭТОГО

ПРАВИЛА РАБОТЫ

Направлять струю сжатого воздуха на людей, животных или на собственное тело. Чтобы в глаза случайно не попали мелкие частицы, увлекаемые струей сжатого воздуха, надевайте защитные очки.

Направлять струю жидкости, распыляемую при помощи сжатого воздуха, в сторону самого компрессора.

Работать с компрессором с обнаженными ногами и мокрыми руками и/или ногами.

Резко дергать электропровод, пытаясь выключить компрессор из розетки питания, или тянуть за него, пытаясь сдвинуть компрессор с места.

Оставлять компрессор под воздействием неблагоприятных атмосферных явлений.

Перемещать компрессор с места на место, не сбросив предварительно давление из его резервуара.

Производить механический ремонт или сварку резервуара. При обнаружении дефектов или признаков коррозии металла необходимо заменить его полностью. Допускать к работе с компрессором неквалифицированный персонал или неопытных работников. Не разрешайте приближаться к компрессору детям и животным.

Размещать рядом с компрессором легко воспламеняющиеся предметы или класть на него изделия из нейлона и других тканей.

Чистить компрессор легко воспламеняющимися жидкостями. Для этих целей пользуйтесь смоченной в воде ветошью, убедившись предварительно, что компрессор отключен от сети.

Использовать компрессор не по его прямому назначению. Компрессор предназначен исключительно для сжатия воздуха.

В больничных условиях, в фармацевтике и для приготовления пищи сжатый воздух, производимый данным компрессором, может использоваться только после специальной обработки.

Нельзя применять компрессор для наполнения баллонов аквалангов.

Компрессор должен устанавливаться в хорошо вентилируемых помещениях, с температурой окружающей среды от +5°C до +40°C. В воздухе помещения не должны содержаться пылеобразные частицы, пары кислот или жидкостей, взрывоопасные или легко воспламеняющиеся газы.

Держите работающий компрессор на безопасном расстоянии – не менее 3 м между ним и местом основной работы.

Если брызги распыляемой при помощи компрессора краски попадают на его пластмассовый наружный корпус, это означает, что компрессор расположен слишком близко к месту работы.

Разъем, в который вставляется вилка электропровода компрессора, должен соответствовать ее форме, сетевому напряжению и частоте, а также действующим нормами ТБ.

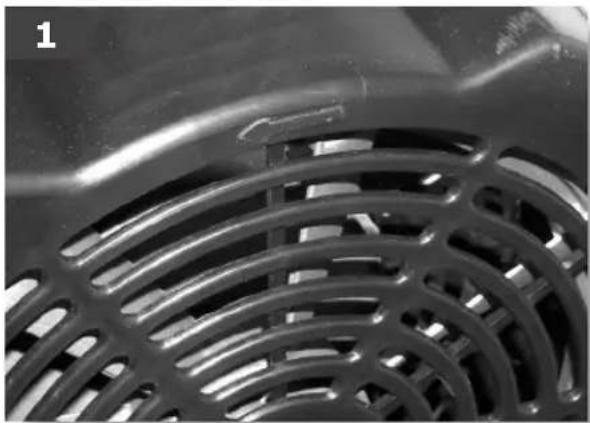

Если компрессор должен подключаться к электросети с трехфазным током, соответствующая вилка должна устанавливаться только квалифицированным электриком и в соответствии с местными действующими нормами ТБ. При первом включении компрессора, проверьте, чтобы направление вращения электродвигателя совпадало с направлением стрелки на приводном ремне (рис. 1, воздух должен направляться к головной части компрессора).

Если необходимо использовать удлинитель электропровода, его длина не должна превышать 5 м, сечение электрокабеля должно быть не менее 1.5 мм². Не рекомендуется использовать удлинители большей длины и иного сечения электрокабеля, а также переходные устройства или многоконтактные удлинители.

Выключайте компрессор только через выключатель реле давления.

Передвигая компрессор, тяните или толкайте только за предназначенную для этого скобу.

Работающий компрессор должен стоять на устойчивой горизонтальной поверхности, что гарантирует правильную смазку всех его узлов (для смазывающихся моделей).

ЧТО НАДО ЗНАТЬ

Данный компрессор сконструирован для работы в режиме периодического включения с отношением продолжительности работы и остановки, указанном на табличке с техническими данными (например, S3-25 означает 2,5 минуты работы и 7,5 минут

остановки) для предупреждения перегрева электродвигателя. В случае перегрева срабатывает установленная на электродвигателе тепловая защита, автоматически прерывая подачу напряжения.

После снижения температуры до допустимого уровня двигатель запускается автоматически.

В некоторых вариантах исполнения «V» для повторного включения двигателя следует нажать кнопку возврата, расположенную на клеммной коробке двигателя (Рис. 2).

Для облегчения пуска двигателя важно, помимо операций указанных выше предварительно выключить и снова включить кнопку на реле давления (Рис. 3-4-5).

В версиях с трехфазным приводом для повторного пуска достаточно вручную вернуть кнопку реле давления в положение включено (Рис. 4).

Компрессоры с однофазным приводом укомплектованы реле давления, снабженным клапаном сброса с замедленным закрыванием, что облегчает последующий пуск двигателя. При этом вполне нормально, что при пустом ресивере из указанного клапана при пуске в течение нескольких секунд выходит воздух. Все компрессоры оборудованы предохранительным клапаном, который срабатывает в случае неправильной работы реле давления, гарантируя безопасность оборудования.

При подсоединении пользователей сжатого воздуха обязательно отключать подачу воздуха краном на выходе.

Применение сжатого воздуха для различных предусмотренных целей (надувание, питание пневмоинструмента, окраска, мойка моющими растворами на водной основе и т.п.) предполагает знание норм безопасности для каждого конкретного случая.

ПУСК И ПРИМЕНЕНИЕ

Установить колеса и ножку (или присоски, в зависимости от модели) следуя инструкции, прилагаемой к компрессору.

Убедиться, в соответствии параметров электрической сети (напряжение, мощность) с техническими данными компрессора, приведенными на табличке.

Вставить вилку питающего кабеля в розетку соответствующего типа (Рис. 6), предварительно проверив, что кнопка реле давления находится в положении выключено «О» (OFF).

Для моделей, в которых предусмотрена смазка проверить уровень масла с помощью щупа, объединенного с пробкой заливной горловины (Рис. 7a-7b-7c), или по контрольному глазку (Рис. 7d) и, при необходимости, долить.

Теперь компрессор готов к работе.

При переводе выключателя реле давления в положение пуск (Рис. 4) компрессор начинает работать, накачивая воздух через нагнетательный патрубок в ресивер.

После достижения заданного верхнего уровня давления (устанавливается производителем при обкатке готового компрессора) компрессор останавливается, выпуская излишек воздуха в головке и в напорном патрубке через клапан сброса, установленный под реле давления.

Теперь, за счет того, что в головке компрессора нет избыточного давления, снижается нагрузка на двигатель при следующем пуске. По мере расходования воздуха давление в ресивере падает и, когда оно достигает нижнего заданного уровня (разница между верхним и нижним уровнем давления 2 бар), компрессор автоматически включается.

Давление в ресивере можно проверить по показаниям, входящего в комплект поставки манометра. (Рис. 8).

В таком режиме пуска/останова компрессор работает автоматически до тех пор, пока не выключатель на реле давления не будет переведен в положение выключено.

Если необходимо сразу же после этого снова включить компрессор, то перед повторным включением следует выждать, по крайней мере, 10 секунд.

В комплект поставки всех компрессоров входит редуктор давления. Вращая ручку редуктора при открытом кране (для этого потянуть ручку вверх; вращение по часовой стрелке увеличивает давление, а против часовой стрелки уменьшает его, Рис. 9a) можно отрегулировать давление воздуха до оптимального уровня, применительно к пневмоинструментам. После установки необходимого давления ручку редуктора следует нажать вниз для блокировки (Рис. 9b). В некоторых исполнениях для блокировки следует вращать стопорное кольцо, под регулировочной ручкой до ее полной блокировки (Рис. 9c, 9d).

Установленное значение давления можно считать с манометра (в тех исполнениях, где он предусмотрен), или по контрольным меткам на ручке редуктора, оцифровка которых соответствует реальным значениям давления.

По завершении работы остановить компрессор, вынуть вилку питающего кабеля из розетки и сбросить давление из ресивера (Рис. 10, 11).

ОБСЛУЖИВАНИЕ

ПЕРЕД ВЫПОЛНЕНИЕМ КАКИХ-ЛИБО РАБОТ НА КОМПРЕССОРЕ ВЫНУТЬ ВИЛКУ ИЗ РОЗЕТКИ И ПОЛНОСТЬЮ СТРАВИТЬ ВОЗДУХ ИЗ РЕСИВЕРА (Рис. 10-11).

После того, как вывернуты винты защитного кожуха (Рис. 12a), очистить всасывающий фильтр. Выполнять эту процедуру в зависимости от состояния окружающей среды, но не реже, чем каждые 100 часов работы (Рис. 12b, 12c). При необходимости заменить фильтрующий элемент (грязный фильтр снижает КПД, а забитый фильтр способствует большему износу компрессора).

Для моделей со смазкой заменить масло после первых 100 часов работы, а затем через каждые 300 часов (Рис. 13a, 13b, 13c). Периодически проверять уровень масла.

Периодически (или по завершении работы, продолжительностью более одного часа) сливать конденсат, накопившийся внутри резервуара (Рис. 11) от влаги, присутствующей в воздухе. Это предохраняет от коррозии ресивер и не снижает его емкости.

Как отработанное масло (модели со смазкой), так и конденсат СЛЕДУЕТ УТИЛИЗИРОВАТЬ в соответствии с требованиями охраны окружающей среды и действующим законодательством.

ГАРАНТИЯ

Из гарантии производителя исключены все электрические компоненты и все детали, которые в связи с выполняемыми ими функциями подвержены износу. Гарантия состоит в обязанности производителя произвести ремонт или замену, по своему усмотрению, деталей, признанных дефектными по заключению собственных технических специалистов. Гарантия действительна только в случае, если дефекты касаются изготовления и/или качества примененных материалов (то есть по вине производителя) и не возникли из-за нормального износа, по небрежности, из-за низкой квалификации пользователя или применения компрессора не в соответствии с инструкцией, из-за умышленного нанесения повреждений, из-за проведения ремонта и демонтажа, в том числе и частичного, лицами, не имеющими разрешения производителя, из-за перегрузки компрессора или его применения для неподходящих целей в непредвиденных или чрезвычайных обстоятельствах. Все компрессоры с ресивером объемом до 100 литров должны доставляться в Центр Технической Помощи за счет пользователя и будут возвращены в указанное место назначения наложенным платежом.

Обращайтесь к вашему поставщику за информацией о наиболее близком к вам Центре Технической Помощи. Конструктор оставляет за собой право вносить изменения в конструкцию компрессоров по своему усмотрению и без какого-либо уведомления.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ УСТРАНЕНИЯ

Неисправность Причина Устранения

Потеря воздуха через клапан реле давления при остановленном компрессоре.	Обратный клапан из-за износа или загрязнения седловины клапана не держит давление.	Вывернуть шестигранную головку обратного клапана, очистить седловину и диск из специальной резины (если изношен, то заменить). Поставить головку на место и аккуратно затянуть (Рис. 14a, 14b).
Снижение КПД. Частые пуски. Пониженное давление.	Чрезмерная нагрузка или возможные потери в соединениях или трубах. Сильное загрязнение всасывающего фильтра.	Проверить уровень нагрузки. Заменить прокладки в штуцерах. Очистить или заменить фильтр.
Компрессор останавливается и затем, через несколько минут сам включается. В версии V, 3 Нр больше не включается.	Срабатывание термической защиты вследствие перегрева двигателя.	Очистить трубопроводы подачи воздуха. Проверить помещение. Вернуть тепловую защиту в рабочее состояние. В моделях со смазкой и версии V проверить уровень и качество масла. В случае версии V проверить напряжение электросети.
Компрессор после нескольких попыток пуска останавливается	Сработала теплозащита вследствие перегрева двигателя (выдернута из розетки вилка питающего кабеля при работающем компрессоре, пониженное напряжение сети).	Перевести выключатель компрессора в положение пуск. Проверить помещение. Выждать несколько минут, и компрессор запустится автоматически. В моделях V, 3 НР, следует вручную вернуть тепловое реле в рабочее состояние. Исключить из цепи питания возможные удлинители.
Компрессор не выключается и срабатывает предохранительный клапан.	Неправильная работа компрессора или поломка реле давления.	Обесточить компрессор и обратиться в Центр Технической Помощи.
