РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 60090 TECH Aerotec

A RELATÍVNE ZÁSAHY, KTORÉ SÚ DOVOLENÉ Anomália Príčina Zákrok Unikanie vzduchu z ventilu presostatu pri kompresore vo vypnutej polohe.Zníženie výkonnosti. Časté spustenia sa chodu. Nízke tlakové hodnoty.Kompresor sa zastaví a po pár minútach sa rozbehne sám od seba.Pri verziách “V” a 3 HP sa nerozbehne. Kompresor sa zastaví po niekoľkých pokusoch o rozbehnutie sa.Spätný ventil, ktorý z dôvodu opotrebovania alebo znečistenia v tesniacej drážke, nevykonáva správne svoju funkciu. Príliš veľká požiadavka na výkonnosť alebo vyskytnutie sa prípadného unikania zo spojov a/alebo potrubí. Je možné, že sa jedná aj o upchatie nasávacieho ltru. V dôsledku zasiahnutia tepelných ochrán dochádza k prehriatiu motora. V dôsledku zasiahnutia tepelnej ochrany dochádza k prehriatiu motora (vypojenie vidlice počas chodu, nedostatočné napájacie napätie stroja). Odskrutkujte šesťhrannú hlavu spätného ventilu, vyčistite sedlo a disk zo špeciálnej gumy (ak je opotrebovaný, vymeňte ho). Zaskrutkujte a dôsledne utiahnite ventil (obr.č. 14a, 14b). Vymeňte tesnenia v spojoch. Vyčistite alebo vymeňte lter.Očistite vzduchové prechody na dopravníku. Vyvetrajte miestnosť. Znovu uveďte do chodu tepelnú poistku. Pri modeloch s mazaním a “V” modeloch skontrolujte hladinu a kvalitu oleja. Pri “V” modeloch skontrolujte elektrické napätie. Uveďte do činnosti vypnutý vypínač chodu prevádzky. Vyvetrajte miestnosť. Počkajte niekoľko minút a kompresor sa autonomaticky znova uvedie do chodu. Pri modeloch “V” a 3 HP sa doporučuje, znovu uviesť do chodu tepelnú poistku. Odstráňte prípadné predlžovačky napájacieho káblu. Kompresor sa nezastaví a zasiahne poistný ventil.Nesprávne fungovanie kompresora alebo pretrhnutie, prerušenie presostatu.Odpojte vidlicu, zástrčku a obráťte sa na servisné stredisko. CTD2002-Versione SLOVACCA.indd 21/11/2002, 17.5555I RUS Важное требование:Прежде чем начать пользоваться компрессором, хорошо изучите Руководство по эксплуатации к нему. Если возникают вопросы по его работе, всегда обращайтесь к Руководству.Будьте осторожны:Во время работы с компрессором обязательно надевайте защитные очки.Будьте осторожны:Отдельные узлы работающего компрессора могут сильно нагреваться.Будьте осторожны:Компрессор работает в цикле автоматического включения и выключения. Если в электросети случается авария и напряжение внезапно падает, компрессор автоматически отключается и так же самостоятельно возобновляет свою работу после восстановления напряжения.Обратите внимание:Во избежание поражения током все электрические вилки и розетки должны обязательно иметь заземление. МЕРЫ ПРЕДОСТОРОЖНОСТИ Направлять струю сжатого воздуха на людей, животных или на собственное тело. Чтобы в глаза случайно не попали мелкие частицы, увлекаемые струей сжатого воздуха, надевайте защитные очки.Направлять струю жидкости, распыляемую при помощи сжатого воздуха, в сторону самого компрессора.Работать с компрессором с обнаженными ногами и мокрыми руками и/или ногами.Резко дергать электропровод, пытаясь выключить компрессор из розетки питания, или тянуть за него, пытаясь сдвинуть компрессор с места.Оставлять компрессор под воздействием неблагоприятных атмосферных явлений.Перемещать компрессор с места на место, не сбросив предварительно давление из его резервуара.Производить механический ремонт или сварку резервуара. При обнаружении дефектов или признаков коррозии металла необходимо заменить его полностью.Допускать к работе с компрессором неквалифицированный персонал или неопытных работников. Не разрешайте приближаться к компрессору детям и животным. Размещать рядом с компрессором легко воспламеняющиеся предметы или класть на него изделия из нейлона и других тканей.Чистить компрессор легко воспламеняющимися жидкостями. Для этих целей пользуйтесь смоченной в воде ветошью, убедившись предварительно, что компрессор отключен от сети. Использовать компрессор не по его прямому назначению. Компрессор предназначен исключительно для сжатия воздуха.В больничных условиях, в фармацевтике и для приготовления пищи сжатый воздух, производимый данным компрессором, может использоваться только после специальной обработки.Нельзя применять компрессор для наполнения баллонов аквалангов. Компрессор должен устанавливаться в хорошо вентилируемых помещениях, с температурой окружающей среды от +5°C до +40°C. В воздухе помещения не должны содержаться пылеобразные частицы, пары кислот или жидкостей, взрывоопасные или легко воспламеняющиеся газы. Держите работающий компрессор на безопасном расстоянии – не менее 3 м между ним и местом основной работы.Если брызги распыляемой при помощи компрессора краски попадают на его пластмассовый наружный корпус, это означает, что компрессор расположен слишком близко к месту работы.Разъем, в который вставляется вилка электропровода компрессора, должен соответствовать ее форме, сетевому напряжению и частоте, а также действующим нормами ТБ.Если компрессор должен подключаться к электросети с трехфазным током, соответствующая вилка должна устанавливаться только квалифицированным электриком и в соответствии с местными действующими нормами ТБ. При первом включении компрессора, проверьте, чтобы направление вращения электродвигателя совпадало с направлением стрелки на приводном ремне (рис. 1, воздух должен направляться к головной части компрессора).Если необходимо использовать удлинитель электропровода, его длина не должна превышать 5 м, сечение электрокабеля должно быть не менее 1.5 мм². Не рекомендуется использовать удлинители большей длины и иного сечения электрокабеля, а также переходные устройства или многоконтактные удлинители. Выключайте компрессор только через выключатель реле давления.Передвигая компрессор, тяните или толкайте только за предназначенную для этого скобу.Работающий компрессор должен стоять на устойчивой горизонтальной поверхности, что гарантирует правильную смазку всех его узлов (для смазывающихся моделей).ПРАВИЛА РАБОТЫ НЕ ДЕЛАЙТЕ ЭТОГО КОМПРЕССОР ПРЯМОГО ПРИВОДА CTD2002-Versione RUSSA.indd 21/11/2002, 17.5556I RUS ЧТО НАДО ЗНАТЬ Данный компрессор сконструирован для работы в режиме периодического включения с отношением продолжительности работы и остановки, указанном на табличке с техническими данными (например, S3-25 означает 2,5 минуты работы и 7,5 минут остановки) для предупреждения перегрева электродвигателя. В случае перегрева срабатывает установленная на электродвигателе тепловая защита, автоматически прерывая подачу напряжения. После снижения температуры до допустимого уровня двигатель запускается автоматически. В некоторых вариантах исполнения «V» для повторного включения двигателя следует нажать кнопку возврата, расположенную на клеммной коробке двигателя (Рис. 2).Для облегчения пуска двигателя важно, помимо операций указанных выше предварительно выключить и снова включить кнопку на реле давления (Рис. 3-4-5).В версиях с трехфазным приводом для повторного пуска достаточно вручную вернуть кнопку реле давления в положение включено (Рис. 4). Компрессоры с однофазным приводом укомплектованы реле давления, снабженным клапаном сброса с замедленным закрыванием, что облегчает последующий пуск двигателя. При этом вполне нормально, что при пустом ресивере из указанного клапана при пуске в течение нескольких секунд выходит воздух. Все компрессоры оборудованы предохранительным клапаном, который срабатывает в случае неправильной работы реле давления, гарантируя безопасность оборудования.При подсоединении пользователей сжатого воздуха обязательно отключать подачу воздуха краном на выходе. Применение сжатого воздуха для различных предусмотренных целей (надувание, питание пневмоинструмента, окраска, мойка моющими растворами на водной основе и т.п.) предполагает знание норм безопасности для каждого конкретного случая. ПУСК И ПРИМЕНЕНИЕ Установить колеса и ножку (или присоски, в зависимости от модели) следуя инструкции, прилагаемой к компрессору.Убедиться, в соответствии параметров электрической сети (напряжение, мощность) с техническими данными компрессора, приведенными на табличке. Вставить вилку питающего кабеля в розетку соответствующего типа (Рис. 6), предварительно проверив, что кнопка реле давления находится в положении выключено «O» (OFF).Для моделей, в которых предусмотрена смазка проверить уровень масла с помощью щупа, объединенного с пробкой заливной горловины (Рис. 7a-7b-7c), или по контрольному глазку (Рис. 7d) и, при необходимости, долить. Теперь компрессор готов к работе. При переводе выключателя реле давления в положение пуск (Рис. 4) компрессор начинает работать, накачивая воздух через нагнетательный патрубок в ресивер.После достижения заданного верхнего уровня давления (устанавливается производителем при обкатке готового компрессора) компрессор останавливается, выпуская излишек воздуха в головке и в напорном патрубке через клапан сброса, установленный под реле давления. Теперь, за счет того, что в головке компрессора нет избыточного давления, снижается нагрузка на двигатель при следующем пуске. По мере расходования воздуха давление в ресивере падает и, когда оно достигает нижнего заданного уровня (разница между верхним и нижним уровнем давления 2 бар), компрессор автоматически включается. Давление в ресивере можно проверить по показаниям, входящего в комплект поставки манометра. (Рис. 8). В таком режиме пуска/останова компрессор работает автоматически до тех пор, пока не выключатель на реле давления не будет переведен в положение выключено. Если необходимо сразу же после этого снова включить компрессор, то перед повторным включением следует выждать, по крайней мере, 10 секунд.В комплект поставки всех компрессоров входит редуктор давления. Вращая ручку редуктора при открытом кране (для этого потянуть ручку вверх; вращение по часовой стрелке увеличивает давление, а против часовой стрелки уменьшает его, Рис. 9a) можно отрегулировать давление воздуха до оптимального уровня, применительно к пневмоинструментам. После установки необходимого давления ручку редуктора следует нажать вниз для блокировки (Рис. 9b). В некоторых исполнениях для блокировки следует вращать стопорное кольцо, под регулировочной ручкой до ее полной блокировки (Рис. 9c, 9d).Установленное значение давления можно считать с манометра (в тех исполнениях, где он предусмотрен), или по контрольным меткам на ручке редуктора, оцифровка которых соответствует реальным значениям давления.По завершении работы остановить компрессор, вынуть вилку питающего кабеля из розетки и сбросить давление из ресивера (Рис. 10, 11). CTD2002-Versione RUSSA.indd 21/11/2002, 17.5557I RUS ОБСЛУЖИВАНИЕ

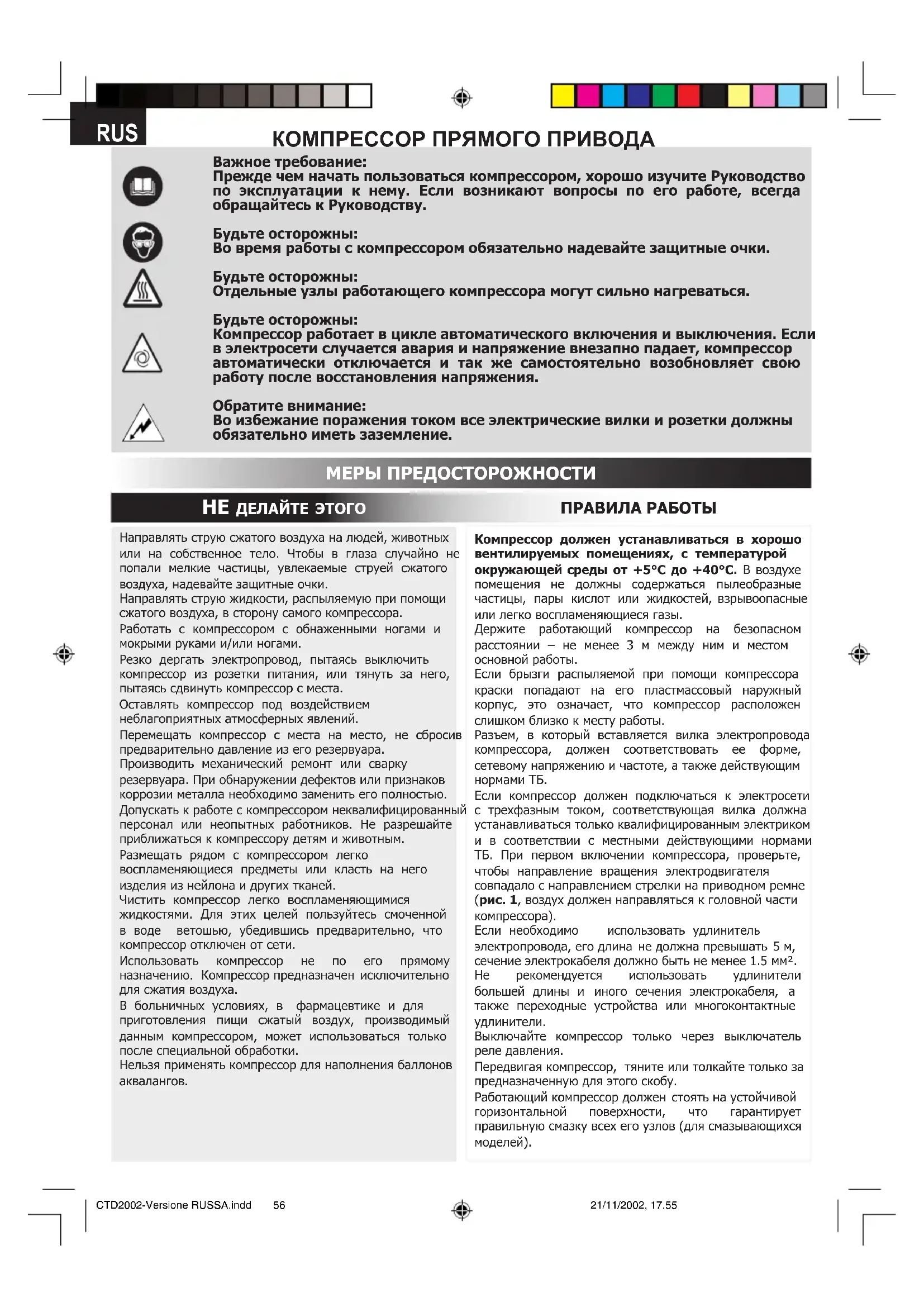

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ УСТРАНЕНИЯ Неисправность Причина Устранения Потеря воздуха через клапан реле давления при остановленном компрессоре.Снижение КПД. Частые пуски. Пониженное давление.Компрессор останавливается и затем, через несколько минут сам включается.В версии V, 3 Hp больше не включается.Компрессор после нескольких попыток пуска останавливаетсяОбратный клапан из-за износа или загрязнения седловины клапана не держит давление.Чрезмерная нагрузка или возможные потери в соединениях или трубах. Сильное загрязнение всасывающего фильтра.Срабатывание термической защиты вследствие перегрева двигателя. Сработала теплозащита вследствие перегрева двигателя (выдернута из розетки вилка питающего кабеля при работающем компрессоре, пониженное напряжение сети).Вывернуть шестигранную головку обратного клапана, очистить седловину и диск из специальной резины (если изношен, то заменить). Поставить головку на место и аккуратно затянуть (Рис. 14a, 14b).Проверить уровень нагрузки. Заменить прокладки в штуцерах. Очистить или заменить фильтр. Очистить трубопроводы подачи воздуха. Проветрить помещение. Вернуть тепловую защиту в рабочее состояние. В моделях со смазкой и версии V проверить уровень и качество масла. В случае версии V проверить напряжение электросети. Перевести выключатель компрессора в положение пуск. Проветрить помещение. Выждать несколько минут, и компрессор запустится автоматически. В моделях V, 3 HP, следует вручную вернуть тепловое реле в рабочее состояние. Исключить из цепи питания возможные удлинители.Компрессор не выключается и срабатывает предохранительный клапан.Неправильная работа компрессора или поломка реле давления. Обесточить компрессор и обратиться в Центр Технической Помощи. ПЕРЕД ВЫПОЛНЕНИЕМ КАКИХ-ЛИБО РАБОТ НА КОМПРЕССОРЕ ВЫНУТЬ ВИЛКУ ИЗ РОЗЕТКИ И ПОЛНОСТЬЮ СТРАВИТЬ ВОЗДУХ ИЗ РЕСИВЕРА (Рис. 10-11). После того, как вывернуты винты защитного кожуха (Рис. 12a), очистить всасывающий фильтр. Выполнять эту процедуру в зависимости от состояния окружающей среды, но не реже, чем каждые 100 часов работы (Рис. 12b, 12c). При необходимости заменить фильтрующий элемент (грязный фильтр снижает КПД, а забитый фильтр способствует большему износу компрессора). Для моделей со смазкой заменить масло после первых 100 часов работы, а затем через каждые 300 часов (Рис. 13a, 13b, 13c). Периодически проверять уровень масла. Периодически (или по завершении работы, продолжительностью более одного часа) сливать конденсат, накопившийся внутри резервуара (Рис. 11) от влаги, присутствующей в воздухе. Это предохраняет от коррозии ресивер и не снижает его емкости. Как отработанное масло (модели со смазкой), так и конденсат СЛЕДУЕТ УТИЛИЗИРОВАТЬ в соответствии с требованиями охраны окружающей среды и действующим законодательством. Из гарантии производителя исключены все электрические компоненты и все детали, которые в связи с выполняемыми ими функциями подвержены износу. Гарантия состоит в обязанности производителя произвести ремонт или замену, по своему усмотрению, деталей, признанных дефектными по заключению собственных технических специалистов. Гарантия действительна только в случае, если дефекты касаются изготовления и/или качества примененных материалов (то есть по вине производителя) и не возникли из-за нормального износа, по небрежности, из-за низкой квалификации пользователя или применения компрессора не в соответствии с инструкцией, из-за умышленного нанесения повреждений, из-за проведения ремонта и демонтажа, в том числе и частичного, лицами, не имеющими разрешения производителя, из-за перегрузки компрессора или его применения для неподходящих целей в непредвиденных или чрезвычайных обстоятельствах. Все компрессоры с ресивером объемом до 100 литров должны доставляться в Центр Технической Помощи за счет пользователя и будут возвращены в указанное место назначения наложенным платежом. Обращайтесь к вашему поставщику за информацией о наиболее близком к вам Центре Технической Помощи. Конструктор оставляет за собой право вносить изменения в конструкцию компрессоров по своему усмотрению и без какого-либо уведомления. CTD2002-Versione RUSSA.indd 21/11/2002, 17.5558I
