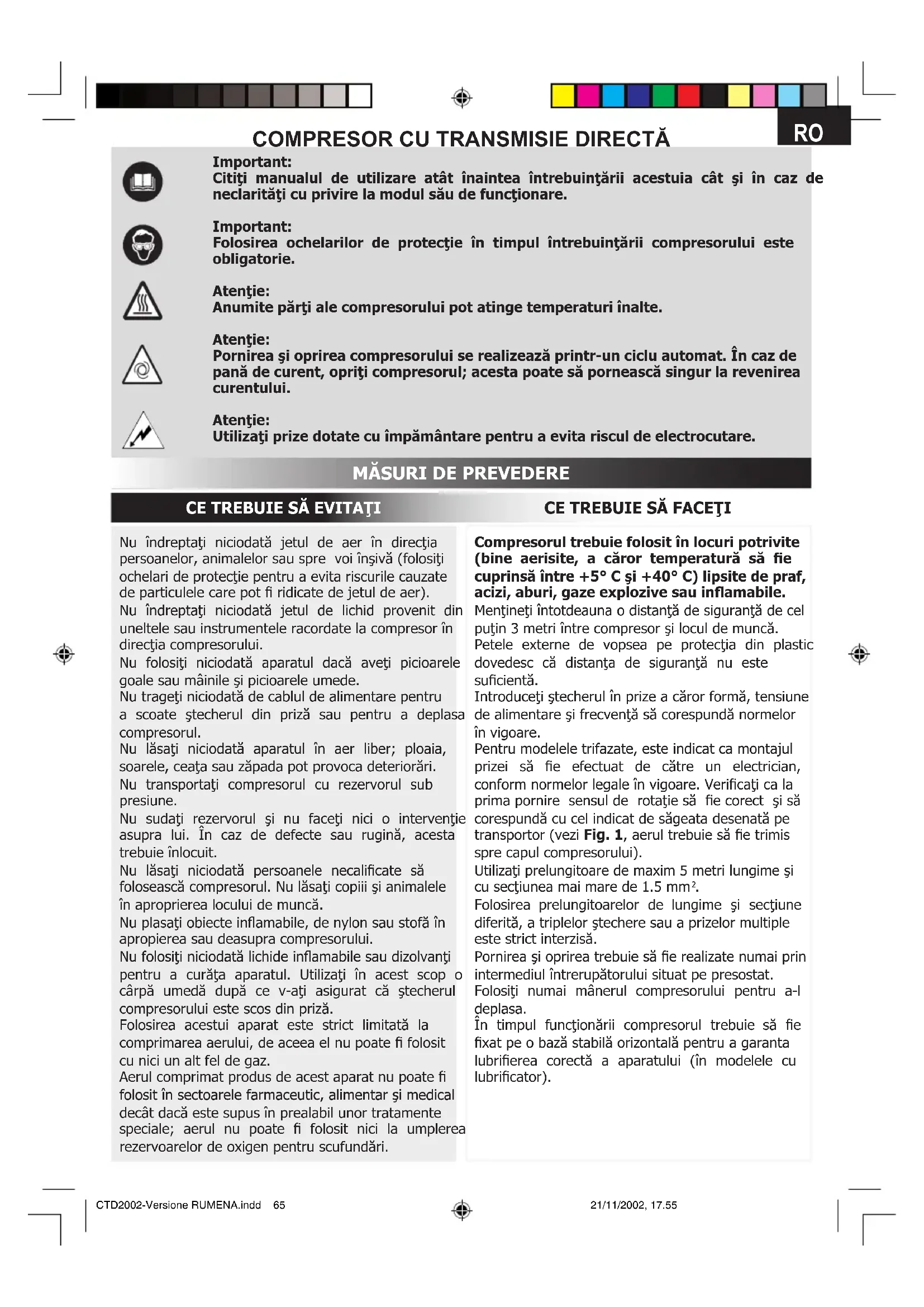

MANUAL DE UTILIZARE 60090 TECH Aerotec

Citiș manualul de utilizes are atat inaintea intrebuintări acestuia CAT si in caz de neclaritateți cu privire la modul sau de fonctionare.

Important:

Folosirea ochilarilor de protectie in timpul intrebuintarii compresorului este obligatorie.

Atentie:

Anumite pärti ale compresorului pot atinge temperaturi inalte.

Atentie:

Pornirea Ši oprirea compresorului se realizazeă printr-un ciclu automat. În caz de pană de curent, opriți compresorul; acesta poate să porneasca singur la revenirea curentului.

Atentie:

Utilizianti prizedotate cu impamantare pentru a evita riscul deelectrocutare.

MASURI DE PREVEDERE

CE TREBUIE SÄ EVITATI

Nu ndrepta ti niciodata jetul de aer in directia personelor, animalelor Sau spre voi inhiva (folositi ochelari de protectie pentru a evita riscurile cauzate de particulele care pot fi ridicate de jetul de aer).

Nu indreptaşi niciodata jetul de lichid provenit din uneltele sau instrumentele racordate la compresor in directa compresorului.

Nu folosi niciodata aparatul dacaveti picioarele goale sau mainile si picioarele umede.

Nu tragej niciodata de cablul de alimentare pentru a scoate stecherul din priză Sau pentru a deplasa compresorul.

Nu lasati niciodata aparatul in aer liber; ploia, soarele, ceata sau zaada pot provoca deteriorari.

Nu transportati compresorul cu rezervorul sub presiune.

Nu sudati rezervorul si nu faceti nici o interventie asupra lui. In caz de defecte sau rugina, acesta trebuie inlocuit.

Nu lasati niciodata personele necalificate sa foloseasca compresorul. Nu lasati copii si animalele in aproprierea locului de muncă.

Nu plasati obiecte inflamabile, de nylon sau stofa in apropierea sau deasupra compresorului.

Nu folosi niciodata lichide inflamabile sau dizolvanti pentru a curata aparatul. Utilizati in acest scop o carpa umeda dupa ce v-ati asigurat ca stecherul compresorului este scos din priza.

Folosirea acestui aparat este strict limitata la comprimarea aerului, de aceea el nu poate fi folosit cu nici un alt fel de gaz.

Aerul comprimat produs de acest aparat nu poate fi folosit in sectoarele pharmaceutic, alimentar si medical decat dacă este supus in prealabil unor tratamente speciale; aerul nu poate fi folosit nici la umplerea rezervarelor de oxigen pentru scufundări.

CE TREBUIE SÄ FACETI

Compresorul trebuie folosit in locuri potrivite (bine aerisite, a caror temperatura sa fie cuprinsa intre +5^ C 山 + 40^ C) lipsite de praf, acizi, aburi, gazeexplozive sau inflamabile.

Mentineti intotdeauna o distanţă de siguranta de cel putin 3 metri intre compresorși locul de munca.

Petele externe de vopsea pe protectia din plastic dovedesc ca distanta de siguranta nu este suficienta.

Introduci stecherul in prize a caror forma, tensiune de alimentare si freventa sa corespunda normelor in vigoare.

Pentru modele trifazate, este indicat ca montajul prizes sa fie efectuat de caret un electrician, conform normelor legale in vigoare. Verificati ca la prima pornire sensul de roatie sa fie corect si sa corespunda cu cel indicat de sageata desenata pe transporter (vezi Fig. 1, aerul trebuie sa fie trimis spre capul compresorului).

Utilizi prelungitoare de maxim 5 metri lungime si cu seciunea mai mare de 1.5mm^2

Folosirea prelungitoarelor de lungime si sectiune diferita, a triplelor stechere sau a prizelor multiple este strict interzisa.

Pornirea si oprirea trebuie sa fiere realizate numai prin intermediul intrerupatorului situat pe presostat.

Folosiţi numai manerul compresorului pentru a-l deplasa.

In timpul functionarii compresorul trebuie sa fie fixat pe o bază stabilă orientală pentru a garanta lubrifierea corectă a aparatului (in modelele cu lubrificator).

CE TREBUIE SA STITI

Acest compresor functioneaza cu un rapport de intermitenta (indicat pe placuţa cu datele tehnice) de 25% (2.5 minute de fonctionare si 7.5 minute de pauza) pentru a evita incalzirea excessiva a motorului electric. Daca se verifica o astfel de situatie, mecanismul de protectie termica cu care aparatul este dotat intervene si intrerupe alimentarea compresorului cu curent electric. Odata ce se restabilesc parametrii de temperatura ideali pentru motor, compresorul porneste in mod automat.

La anumite modein, Vtrebuie sa interveni manual, apasand pe butonul de restabilire de pe cutia de racorduri a motorului (vezi fig. 2).

Pentru a facita pornirea aparatului, este indicat ca, in afara operatiilor descrie mai sus, sa opriti compresorul (prin apasarea pe butonul de opriere/pornire de pe presostat) si sa-l porniti din nou. (vezi fig. 3-4-5).

La modelele trifazate este suficient sa apasa pe butonul presostatului (positia pornire) (vezi fig. 4).

Modele monofazate sunt dotate cu un presostat cu o supapă de descârcare a aerului cu inchidere intârziata care facilitează pornirea motorului. Este deci normal sa auziţi un suierat scurt (datorat iesirii aerului), cand rezervorul este gol.

Toate modele sunt dotate cu o supapă de siguranta care intervine in caz de functiionare anormală a presostatului, garantãnd astfel siguranta aparatului.

In faza de montare a unei unelte sau a unui instrument este obligatoriu sse opreasca fluxul de aer emis.

Folosirea compresorului in scopurile pentru care a fost creat (umflare, fonctionarea utilajelor pneumatice, vopsire, spalare cu detergenti aposi, etc.) necessities o pregatire specifica pentru cunoasterea si respectarea normelor prevazute, specifice fiecarui caz.

PORNIREA ŞI FOLOSIREA COMPRESORULUI

Monta rotile s pi ciorusele de sustinere (sau ventuzele, in functie de model) urmarind instrutiunile.

Verificati dac datele elecrice de pe placutca corespond cu valorile reale ale instalatiei (voltaj si putere).

Introduci te stecherul cablului de alimentare in przy corespunzatoare si verificati dacn intrerupatorul luminos de pe compresor este in positia "inchis" O".

Pentru modele cu lubrificator: verificati nivelul de uei cu ajutorul tije (introdus in buonul de umplere al rezervorului de uei) (vezi fig. 7a-7b-7c) Sau prin intermediul vizorului (vezi fig. 7d); dacă este necesar, mai adaugati uei.

Din acest moment, compresorul poate fi folosit

Apasand pe intrerupatorul presostatului (vezi fig. 4) compresorul porneşte si pompează aer spre rezervor, prin intermediul tubului de trimitere.

Odata ce se ajunge la valoarea de etalonare superioar (inregistrata de fabricant in timpul fazei de testare) compresorul se opreste si, prin intermediu unei supape care se afla sub presostat, evacueaz aerul in excess ramas in cap si in tubul de trimitere.

Datorità lipsei de presiune din capul compresorului, operatiile successive de aprindere automata sunt facilitate. Când se atinge valoarea de etalonare inferioară (2 bar intétre valoarea superioarăși cea inferioară), compresoru pornește automat.

Este posibil sa verificati presiunea in interiorul rezervorului cu ajutorul manometrului din dotare (vezi fig. 8). Compresorul continua sa lucreze in acest fel (ciclul este automat) pana cand apasati pe intrerupatorul de pornire/oprine al presostatului.

Dacà doriti sá porniti din nou compresorul, asteptaşi cel putin 10 secunde de la oprine.

Toate modele sunt dotate cu un regulator de presiune. Actionand asupra manerului regulatorului (ridicandul-i rotindu-l in sens orar pentru a mari presiunea sau in sens antiorar pentru a o micsora - vezi fig. 9a) este posibil sa reglate presiunea aerului; in acest fel, functionarea uneltelor pneumatice se imbunatastege. Cand ati obtinut valoarea dorita, apasa pe maner pentru a-1 bloca (vezi fig. 9b). Anumite modele sunt prevazute cu o roata sub maner; rotiti-o pana se blocheaza manerul (vezi fig. 9c, 9d).

Este posibil sa verificati presiunea cu ajutorul manometrului (in dotarea anumitor modele) sa facand referinta la liniutele numerotate de pe maner (care indica valori diferite de presiune).

Cand ati terminat folosirea aparatului, scoatei stecherul din priza si goliti rezervorul (vezi fig. 10, 11).

INTRETTINERE

INAINTE DE ORICE OPERATIE SCOATEI APARATUL DIN PRIZA ŞI GOLITI COMPLET REZERVORUL (vezi fig. 10-11).

Desurubati suruburile protectiei din plastic (vezi fig. 12a), curati filtrul de aspiratie in functie de mediu in care lucrati; se recomanda curatirea lui la 100 ore de munca (vezi fig. 12b, 12c). Inlocui filtrul, dac aeste necessar, caci filtrul murdar micsoreaza randamentul aparatului si accelereazza uzura lui.

Pentru modele cu lubrificator: schimbai ueiul dupa primele 100 de ore de fonctionare si succesiv, dupa 300 de ore (vezi fig. 13a, 13b, 13c). Controlati periodic nivelul de uei.

La sfarsitul fiecarei operati, da dureazmai mult de o ora, sau periodic, se recomanda golirea lichidului provenit din condensarea vaporilor care se formeazain rezervor (vezi fig. 11) datorita umiditatii aerului.

Acest lucru este besoinar pentru a evita formarea de rugina 日 , in consecinta, pentru a putea beneficia de capacitatea totala a rezervorului.

Uleiul folosit (in modelecu lubrifiant) sI lichidul format prin condensarea vaporilor TREBUIE S A FIE ELIMINATI CONFORM LEGILOR IN VIGOARE privind protectia mediului inconjurator.

GARANTIA

Piesele componente si electrice care sunt supuse uzuri ca urmare a functiionari normala a aparatului nu sunt acoperite de garantie. Garantia reprzinta obligata fabricantului de a repara sa inlocui piesele care prezinta defecte, in urma verificari acestora de catre personele recunoscute de catre fabricant. Conditia este ca defectele sa fie din fabricatie Sau legate de calitatea materialelor folosite (defecte din vina fabricantului) si nu datorate unei normale uzuri Sau din cauza unor acte de negljent, saudin lipsa de pregatire a personalului.

Garantia nu se aplică dacă aparatul a fost folosit in mod eronat (diferit de cel indicat in manualul de'utilizare) sau reparatși/sau demontat (chiarși partial) de câtre persone care nu sunt specializate sau autorizate de câtre fabricant, dacă a fost Utilizat excessiv sau in scopuri neadevateși dacă daunelae au fost create de cazuri intâmplatoare sau de fortă majoră. Toate modelele cu rezervor până la 100 de litri trebuie să fie expediate la Centrul de Service in porto francoși vor fi livrate din nou Utilizatorului (cheltuielile de transport vor fi suportate de destinatar).

Cereti furnizorului dvs.adresa centrului cel mai apropriat.

Constructurul işi rezerva dreptul de a face modificari in orice moment, dupa cum considera necessities, fara nici un preaviz.

ANOMALII POSIBILE (INTERVENTIILE DESCRISE SUNT ADMISE)

Anomalie Cauza .Remediu

Supapa presostatului pierde aer chiari cu compresorul oprit.	Ventilul de rejinere nu functioneazain mod corect, din cauza impuritateiilor depuse la etansare sau a uzuri sale.	Deşurubati capul hexagonal al ventilului si curățati locașl si discul de cauciuc (inlocuiți-l dacă este necesar). Montați la locși ingurubati bine (vezi fig. 14a, 14b).
Randamentul este diminuat. Compresorul efectueazā prea multe porniri. Presiunea este joasă.	Compresorul este supus la eforturi prea mari. Ori garniturile/jonctiunile nu sunt etanse, ori filtrul de aspiratie estemurdar.	Înlocuți garniturile/juncturile racordurilor. Curăți seu inlocuți filtrul.
Compresorul se oprește singur dar pornește din nou, automat, după căteva minute. În modeleleîn V, 3 CP, nu pornește.	Temperaturaîn interiorul motorului este prea mare, ceea ce necesitate intervenția proteției termice.	Curăți tuburile de aer ale transportorului. Incercataișsâmbunăți calitatea aerului la locul de munță. Repuneti in functiune proteția termită. Pentru modelele cu lubrificator si in V: verificati nivalul si calitatea uleiului intrebuintat. Pentru modelele in V: controlăți tensiunea pe rețeaua electrică.
După căteva tentative de pornire nereusite, motorul se oprește.	Ca mai sus, proteția termită intervenție si impiedică pornirea motorului din cauza temperaturii ridicate (Verificatuș si dacă tensiunea de alimentare este corectă saudacă stecherul nu iese din priză in timpul functionării.).	Apăsăti pe intrerupătorul de pornire/oprise. Incercataișsâmbunăți calitatea aerului la locul de munță. Așteptăița cateva minute, după care motorul pornește automat. Pentru modelele in V, 3 CP: repuneti in functiune proteția termită. Evitați utilizarea prelungitoarelor pentru cabul de alimentare.
Compresorul nu se opreșteși intervene supapa de siguranta.	Funționarea compresorului este anormală sau presostatul este defect.	Scoateți stecherul din prizăși adresați-vă unui centru de service.
