BRUKSANVISNING 60090 TECH Aerotec

Läsigen instruktionsmanualen innan kompressorn används och när du är osäker på kompressorns Funktion.

Viktigt!

Det ar obligatoriskt att anecd skyddsglasogon under användningen.

Varning!

Vissa av kompressors delar kan bli mycket varma.

Varning!

Kompressorn startar och stannar automatiskt och kan därfor Återstarta automatiskt after ett strömavbrott.

Varning!

Använd jordanslutna eluttag for att undvika risk for elchock.

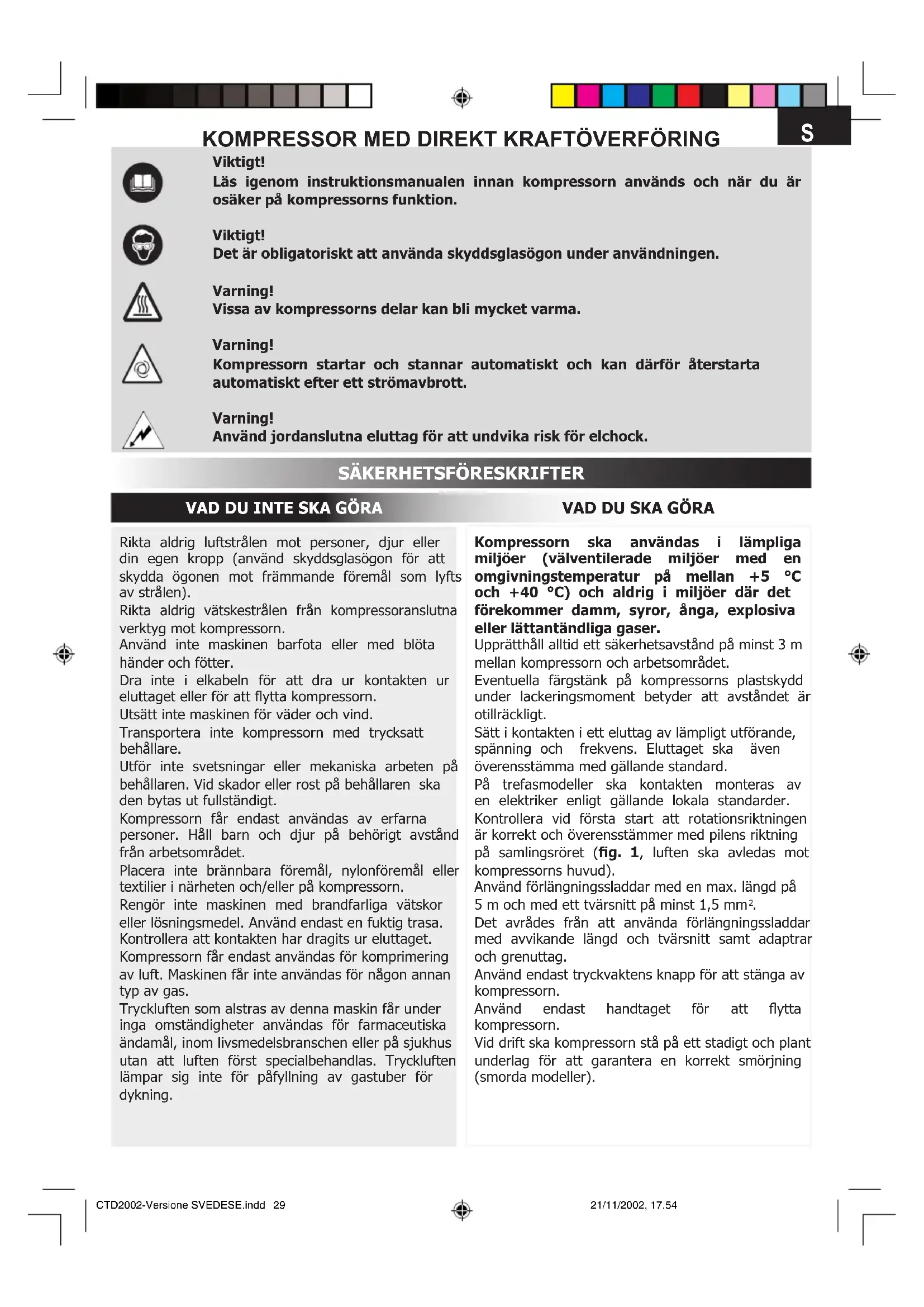

SÄKERHETSFÖRESKRIFTER

VAD DU INTE SKA GÖRA

Rikta aldrig luftstrålen mot personer, djur eller din egen kropp (använd skyddsglasogon für att skydda ögonen mot främnde foremal som lyfts av strålen).

Rikta aldrig vatskestralen frkompressoranslutna verktyg mot kompressorn.

Använd inte maskinen barfota aller med blöta händer och fötter.

Dra inte i elkabeln for att dra ur kontakten ur eluttaget aller for att flytta kompressorn.

Utsatt inte maskinen for vader och vind.

Transportera inte kompressorn med trycksatt behallare.

Utför inte svetsninger eller mekaniska arbeten pa behällaren. Vid skador eller rost pa behällaren skaden bytas ut fullständigt.

Kompressorn fär endast användas av erfarna personer. Häll barn och djur på behörigt avstand frän arbetsområdet.

Placera inte brannbara foremål, nylonforemål ellertextilier i narheten och/eller pa kompressorn.

Rengör inte maskinen med brandfarliga vätskor erller Lossningsmedel. Använd endast en fuktig trasa. Kontrollera att kontakten har dragits ur eluttaget.

Kompressorn fár endast användas for komprimering av luft. Maskinen fár inte användas for nagon annan typ av gas.

Tryckluften som alstras avenna maskin fär under inga omständigheter anvandas for pharmaceutiska andamål, inom livsmedelsbranschen erer pa sjukhus utan att luften forst specialbehandlas. Tryckluften lampar sig inte forpafyllning av gastuber for dykning.

VAD DU SKA GÖRA

Kompressorn ske anvandas i lampliga miljoer (valventilerade miljoer med en omgivningstemperatur pa mellan +5^ och +40^) och aldrig i miljoer dar det forekommern damm, syror, anga, explosiva ellertantandliga gaser.

Upprathall alltid ettsakerhetsavstandpaminst 3 mellan kompressorn och arbetsomradet.

Eventuella färgstänk på kompressors plastskydd under lackeringsmoment betyder att avständet ar otillräckligt.

Satt i kontakten i ett eluttag av lampligt utforande, spanning och frekvens. Elltagetcka aven overensstamma med gallande standard.

Pa trefasmodeller skakontakten monteras av en elektriker enligt gallande lokala standarder. Kontrollera vid forsta start att rotationsriktninger ar korrekt och overensstammer med pilens riktning pa smlingsroret (fig. 1, luften ske avledas mo kompressors huvud).

Använd forlangningssladdar med en max. langd p8 5 m och med ett tvarsnitt p8 minst 1,5 mm2.

Det avrådes frän att använda forlängningssladdar med avvikande langd och tvärsnitt somt adaptrar ochgrenuttag.

Använd endast tryckvaktens knapp für att stanga av kompressorn.

Använd endast handtaget für att flytta kompressorn.

Vid drift skakompressorn stpää ptt stadigt och plant underlag for att garantera en korrekt smörjning (smorda modeller).

VAD DU BÖR VETA

Denna kompressor ar konstruerad for att fungera med den intermittensfaktor som anges pa markplaten over tekiska data (exempel: S3-25 betyder 2,5 min drift och 7,5 min paus) for att undvika overhettning av elmotorn. Det finns ett overhettningskydd i motorn som automatiskt bryter strömtillforseln om motorn overhettas. Motorn Återstartar automatiskt nar den normala driftemperaturen Åter nås.

På vissa V-modeller måste knappen För Återställning pa motorns kopplingsbox tryckas ned manuellt (fig. 2).

For att forenkla aterstarten av maskinen ar det viktigt att, forutom momenten som anges, aven fora tryckvaktens knapp till OFF och sedan tillbaka till ON (fig. 3, 4 och 5).

P8 enfasmodeller racker det med att fora tryckvaktens knapp till ON (fig. 4).

Enfasmodellerna ar forsedda med en tryckvakt med en avluftningsventil med fordrojd stangning som forenklar starten av motorn. Det ar darrfor normalt att lite luft pyser ut under nagra sekunder nar maskinen sls till med tom behallare.

Alla kompressorer ar forsedda med en sakerhetsventil som ingriper vid oregelbunden fonction av tryckvakten for att garantera maskinens sakerhet.

Under monteringen av ett verktyg ske tryckluftsutloppet vara avstangt.

Använding av tryckluften for olikaändamål (pumping, tryckluftsverktyg, lackering, tvätt med endast vattenbaserade rengöringsmedel o.s.v.) Förutsätter att man känner till och foljer de foreskrifter som gäller ∀n fall till fall.

START OCH ANVÄNDNING

Montera hjulen och stödbenet (eller sugkopparna beroende på modell) enlicht de medlevererade anvisingarna.

Kontrollera att markplatens elektriska data overensstämmer med elnatets data (spanning och effekt).

Satt i kontakten i ett lampligt eluttag (fig. 6). Kontrollera att tryckvaktens knapp pa kompressorn ar i lage OFF.

På smorda modeller skå oljenivån kontrolleras med oljestickan som sitter på oljepäfyllningspluggen (fig. 7a, 7b och 7c) eller med synglaset (fig. 7d). Fyll på om det är nödvändigt.

Kompressorn ar nu klar for användning.

När du trycker på tryckvaktens knapp (fig. 4) startar kompressorn och pumpar in luft i behällaren genom tryckslangen.

När max. kalibreringsvärde näs (install av tilverkaren vid provkörningen) slár kompressorn frän och tomm er overbliven luft ur huvudet och tryckslangen via en ventil under tryckvakten.

Detta forenklar nestfoljande start eftersom huvudet inte ar trycksatt. Kompressorn Återstartar automatiskt nar min. kalibreringsvärde nas (2 bar mellan max. och min. vardet).

Det ar möjigt att kontrollera trycket i behällaren med den medlevererade manometern (fig. 8). Kompressorn fortssätter att fungera medenna automatiska cykel tills tryckvaktens knapp trycks ned.

Vänta i minst 10 sekunder after att kompressorn har stängts av innan du Åter startar den. Alla kompressorer ar forsedda med en reduceringsventil. Vrid på vredet med öppen kran (dra vredet uppåt och vrid det medurs for att öka trycket och moturs for att minska trycket, fig. 9a) for att reglera lufttrycket for att optimera tryckluftsverktygets användning. Tryck ned vredet for att blockera det (fig. 9b) nar önskat varde har ställts in. På vissa modeller ar det nödvändigt att vrida på ringmuttern som sitter under for att blockera vredet (fig. 9c och 9d).

Inställt varde kan kontrolleras med manometern (på modeller med manometer) eller med de numrerade hacken på vredet. Hackens varden motsvarar aktuellt tryck.

Sla fran maskinen, dra ur kontakten och tom behallaren after arbetet (fig. 10 och 11).

UNDERHALL

DRA UR KONTAKTEN OCH TÖM BEHÄLLAREN FULLSTÄNDIGT FÖRE INGREPP (fig. 10 och 11).

Lossa eventuella skruvar på skyddet (fig. 12a) och rengör insugsfiltret beroende på arbetsforhällandena men Åtminstone var 100:e drifttimme (fig. 12b och 12c). Byt ut filtrelementet om det är nödvändigt (igensatt filter försämrar kapaciteten och ökar slitaget på kompressorn).

På smorda modeller skå oljan bytas ut after de Första 100 drifttimmarna och sedan var 300:e drifttimme (fig. 13a, 13b och 13c). Kontrollera oljenivån regelbundet.

Töm regelbundet (eller vid arbetets slut vid arbeten som overstiger en timme) ut kondensvatskan som bildas i behällaren (fig. 11) p.g.a. luftfuktigheten. Detta gös for att skydda behällaren mot rost och for att inte kapaciteten ska församras.

Gammolja (smorda modeller) och kondensvatska MASTE KASSERAS i enlighet med gallande miljolagstiftning.

GARANTI

Garantin gäller inte elektriska delar och slitagedelar. Enligt garantin Åtar sig tillverkaren att reparera eller byta ut (avgörs av tillverkaren) delar som av tillverkarens tekniker bedöms vara defekta. Detta Förutsätter att defekterna beror av tillverkningsfel och/eller materialkvalitet (d.v.s. att tillverkaren ar ansvarig for defekten). Garantin gäller inte for vanligt slitage, forsumliget, oerfarenhet eller felaktig användning avprodukten som inte överensstämmer med anvisningarna, ej auktoriserade ingrepp, reparationer erller nedmonteringar (även delvisa) utförda av personer som inte ar auktoriserade av tillverkaren. Vidare gäller inte garantin for overdriven användning av maskinen erler for olampliga användningsområden, och inte heller vid force majeure. Alla kompressorer med behällare på upp till 100 liter ská sändas fraktfritt till serviceverkstaden och kunden stär für returfrakten.

Aterforsäljaren upplyser om:närmaste serviceverkstad.

Tillverkaren forbehaller sig ratten att utfora eventuella andringarutan varsel.

FELSÖKNING OCH ÅTGÄRDER

Fel Orsak Åtgård

Luftläckage frü ntryckvaktens ventil med stillastende kompressor.	Backventilen fungerar inte korrekt p.g.a. slitage erller smuts på tätningsstoppet.	Skruva ur backventilens sexkantshuvud, rengör sätet och gummiskivan (byt ut gummiskivan om den ar utslitten). Återmontera och dra Åt ordentlich (fig. 14a och 14b).
Församrad kapacitet. Täta starter. Låga tryckvärden.	Intensiv använding eller eventuella lückage frü nkpplingar och/eller slangar. Igensatt insugsfilter.	Byt ut kopplingarnas packningar. Rengör ell er byt ut filtrett.
Kompressorn stannar och äterstartar automatiskt after nagra minuter. V-modellerna (3 hk) äterstartar inte.	Uflösning av overhettningskyddet p.g.a. überhetting av motorn.	Rengör ventilationshålen i samlingsmöret. Vädra lokalen. Återställ overhettningskyddet. Kontrolera oljans nivå och kvalitet på smorda modeller och V-modeller. Kontrolera spänningen på V-modeller.
Kompressorn stannar after nagra startförsök.	Ingrepp av überhettningskyddet p.g.a. überhetting av motorn (urkoppling av kontakten under drift, svag matningsspänning).	Slå till tryckvaktens knapp. Vädra lokalen. Vänta nagra minuter och kompressorn äterstartar automatiskt. På V-modeller (3 hk) måste überhettningskyddet äterställas. Använd inte fändängningssladdar für elkabeln.
Kompressorn stannar inte och sakerhets-ventilen ingiperr.	Driftfel på kompressom erller defekt tryckvakt.	Dra ur kontakten och vänd dig till serviceverkstaden.
