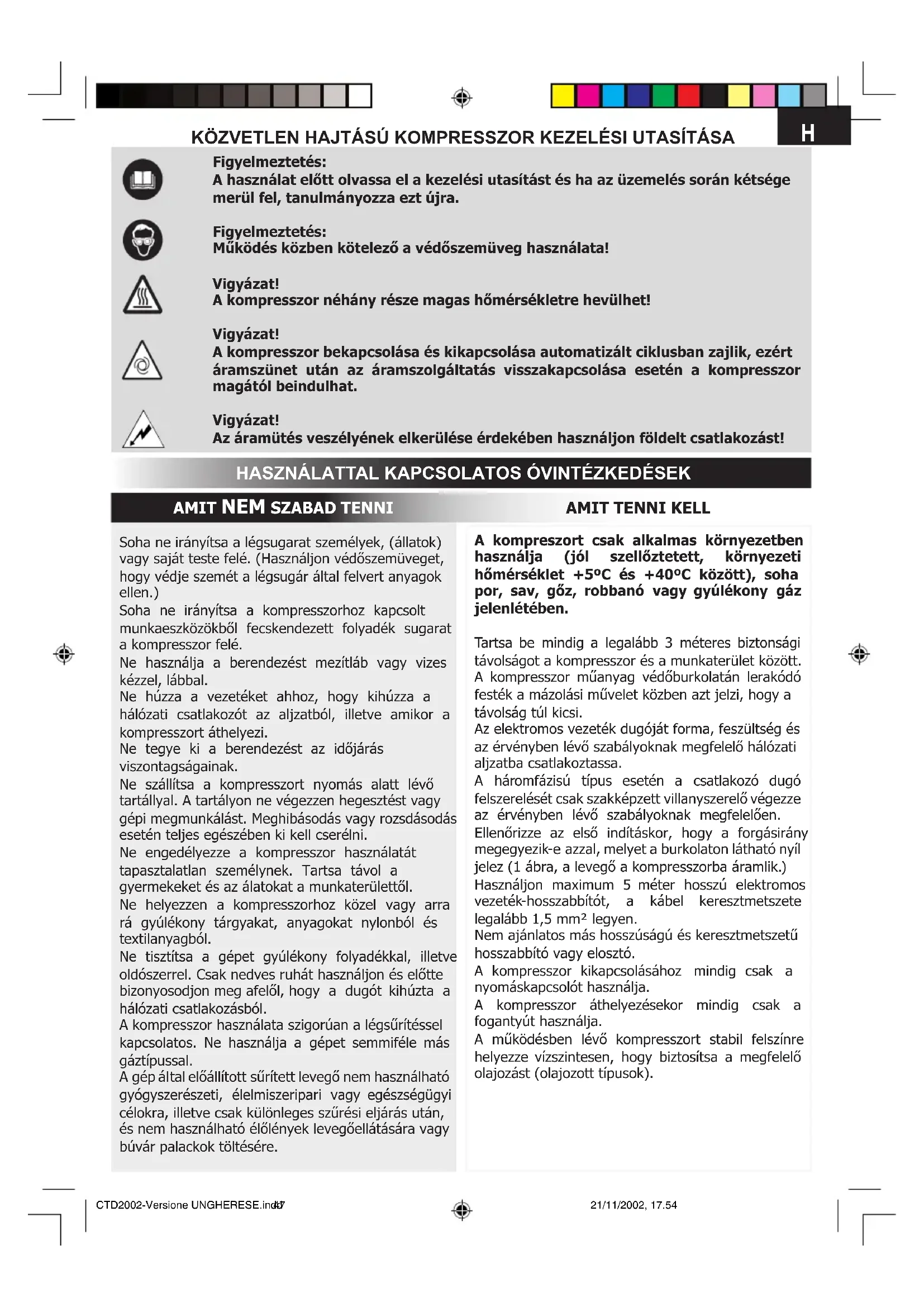

HASZNÁLATI ÚTMUTATÓ 60090 TECH Aerotec

A hasznalat elott olvassa el a kezelési utasitast es ha az üzemelés soran kétseger merul fel, tanulmányozza ezt uyra.

Figyelmeztetes:

Mukodés kozben kotelezó a védoszemüveg használata!

Vigyázat!

A kompresszornéhány része magas hómér séklete hevülhet!

Vigyázat!

A kompresszor bekapcsolasa és kikapcsolasa automatizált ciklusban zajlik, ezert áramszünet után az áramszolgáltatas vissakapcsolasa esétén a kompresszor magától beindulhat.

Vigyázat!

Az aramutes veszelyenek elkerulése érdekében hasznaljon foldelt csatlakozást!

HASZNÁLATTAL KAPCSOLATOS OVINTÉZKEDÉSEK

AMIT NEM SZABAD TENNI

Soha ne irányitsa a légsugarat személyek, (allatak) vagy sajat teste felé. (Használjon vedószemüveget, hogy védje szemét a légsugar altal felvert anyagok Ellen.)

Soha ne irányítsa a kompresszorhoz kapcsolt munkaeszkökból fecskendezzett folyadék sugarat a kompresszor felé.

Ne hasznalja a berendezest mezitlab vagy vizes kézzel, labbal.

Ne húzza a gezetéket ahhoz, hogy kihúzza a hálozati csatlakozót az aljzataból, illetve amikor a kompresszort athelyezi.

Ne tegye ki a berendezest az idojaras viszontagsagainak.

Ne szalitsa a kompresszort nyomás alatt levó tartályal. A tartályon ne végezhen hegesztést vagy gépi megmunkálast. Meghibásodás vagy rozsdasodás esétén teljes egészeben ki kell cseréni.

Ne engedélyeze a kompresszor hasznalatat
tapasztalatlan szemelynek. Tartsa távol a
gyermekeket és az álatokat a munkaterülettól.

Ne helyezzen a kompresszorhoz köl vagy arrara gyulekony targyakat, anyagokat nylonból és textilanyagbol.

Ne tiszitsa a gépet gyulékony folyadékkal, illetve oldószerrel. Csak nedves ruhát használjon és elötteBizonyosodjon meg afelól, hogy a dugót kihúzta a halózati csatlakozásból.

A kompresszor hasznalata szigoru'an a legsrirtesel kapcsolatos. Ne hasznalja a gepet semmifele mas gaztipussal.

A gép által eloállitott süritét levego nem hasznalhato gyógyszerészeti, éelmiszeripari vagy egészségügyi celokra, illetve csak kūlònleges szúresi eljárás után, és nem hasznalhato elolények levegoellatársa vagy buvar palackok toltésere.

AMIT TENNI KELL

A kompreszortCsak alkalmas kornyezetben hasznalja (jol szelloztetett, kornyezeti homserseklet +5^ es +40^ koztt),soha por,sav,goz,robbanovagy gyulekony gaz jelenlétuben.

Tartsa be mindig a legalabb 3 meteresBiztonsagi tavolsagot a kompresszor es a munkaterulet kozott. A kompresszor muanyag vedoburkolatan lerakdo festek a mazolasi muvelet kozben azt jelzi, hogy a tavolsag tul kici.

Az elektromos gezetek dugojat forma, feszültseg és az érvényben levő szabályoknak megfelelo hálozati aljatba csatlakoztassa.

A harmfazisú típus eseten a csatlakozó dungó felszerelésétCsak szakképzett villanyszerelövegezze az érvénbyen levő szabályoknak megfeleloen.

Ellenorizze az elso inditaskor, hogy a forgasirany megegyezik-e azzal, melyet a burkolaton lathato nyil jelez (1 abra, a levego a kompresszorba aramlik.)

Hasznaljon maximum 5 mét er hosszé elektromos gezeték-hosszabbitó, a kabel keresztmetszete legalabb 1,5 mm² legyen.

Nem ajanlatos más hosszúsagú és keresztmetszethosszabbíto vagy elosztó.

A kompresszor kikapcsoláshoz mindigCsak anyomaskapsolot használja.

A kompresszor athelysezesekor mindigCsak a fogantyut hasznalja.

A muködesben lévo kompresszort stabil felszirne helyeze víszintesen, hogyBiztositsa a megfelelo olajozast (olajozott típusok).

TUDNIVALOK

A dugattyús légkompresszorok szakaszos üzemú legsüritok, amelyek a beallitott minimum és maximum nyomásertékek elereşkor lépnek muködesbe ill. allnak le. A folyamatos levegoellatas biztositasára legtartályal egészül ki a rendszer, melyból nyomásszabályozón keresztül vetelezhetjuk ki a szükséges levegomennyiséget.

A legsurito egyseg anyagatol es fordulatszamatol fuggoen az umeloe es piheno ciklusok aranya valtozhat, de a tulterheles elkerulésere a piheno ciklus hossza egy tizperces intervallumban mintegy 7-8 perc legyen, 2-3 perces umeleres utan, hogy az elektromotor tulmelegedeset megelozze. Egyes tipusoknal a motor hovedelemmel rendelkezik, amely a megadott homerseklet elerekor automatikusan megszakitja az aramot, majd a homerseklet csokkenesekor ubol engedi az umelest. Nehany tipusnal a hovedelem gombjat kezzel kell visszanyomni a motor lehulese utan.

A gép Újbóli beinditásanak megkonnyitésere a nyomáskapcsolot allitsuk kikapcsolt helyzetbe, majd kapcsoljuk be Újra a gépet (3., 4.és 5.ábra).

Háromfázisú típusoknál forditsuk a nyomaskapcsolót bekapcsolt állásba (4. ábra).

Egyfazisú típusoknál a motor beindításanak elosegitésere késletetett zársu szelep talalhato nyomaskapcsolón, amelynéhány masodpercig levegot enged ki ha a tartaly üres.

Minden gepBiztonsagi szeleppel van felszerelve, amely a nyomaskapsolo meghibasodasa eseten mukodesbelep, garantalva a gepbiztonsagat.

Légszerszam csatlakoztatása elött mindig zárjuk a levegoçcsapokat!

A süritett levego felhasznaláshoz mindig ismernunk és betartanunk kell az érvényben levő vonatkozóBiztonsagi elóirásokat (felfujas, legszerszámok, festés, mosás csak vizes-bázsú mosószerekkel, stb.)

BEINDITÁS ES ÜZEMELTETÉS

Szerelje fel a kerekeket es a labat (ill. egyes típusoknál tapadókorongokat) a csomagolásban talalhátó utmutató szerint.

Ellenorizze, hogy a gyári adattáblán talalhato villamossági adatok megegyznek-e a berendezés tényleges jellemzöivel (feszültseg és teljesitmény).

Csatlakoztassa a gezetek dugojat egy megfelelo halozati aljzatba (6. abra) miutan ellenorizte, hogy a kompresszor nyomaskapsolja kikapcsolt "O" (OFF) helyzetben van.

Olajozott típusoknál ellenörizze az olajsintet az olajtartály záródugójába épitet olajsintmérövel (7a, 7b és 7c ábra), illetve a nezon keresztúl (7d ábra) és szükség eseten tõltse fel a tartályt.

Ekkor akompresszor keszien all az uzemeléshez.

A nyomaskapsolot bekapsolva (4. abra) a kompresszor beindul, levegot sziv be es a szallitocsov kon keresztul bevezeti a tartalyba.

A kompresszor leall ha eleri a (gyartó altal) beallitott felso nyomasertéket es a nyomaskapsol alatt talalhato szelepen at kiengedi a kompresszorfejben es a szallitocsoben talalhato levegfofelesleget. A nyomás lecsokkentese megkonnyiti az ubboli inditast.

A levego felhasznalásával a kompresszor automatikusan beindul mikor a nyomás leesik a beallitott also értékre (2 bar az also és a felseő érték kozott).

A tartalyban letrejott nyomast a nyomasmero ora leolvasasaval (8 abra) lehet ellenorizni.

A kompresszor addig mukodik ebben az automatizalt ciklusban, mig ki nem kapcsolja a nyomaskapcsolot.

A kompresszor ismetelt beinditásával varjon a kikapcsolástól számított legalább 10 masodpercet.

Minden kompresszor nyomásszabályzo szeleppel van felszerelve. A kiáramlo levego nyomásat a nytott kezelögomb elforditásával szabályozhatja (felfelé húzva és az oramutató jarásával megegyező irányba tekerve noveli, mig az oramutató jarásával ellenkező irányba tekerve csökkenti a nyomást (9a ábra). A kivist nyomáserték beallitása után nyomja le a gombat (9b ábra). Egyes típusoknál a gomb rogzítéséhz az alatta talalhatóBiztositóanyat kell meghuzni (9cés 9d ábra).

A beallitott nyomaszerteket a nyomasmero oran ellenorizheti (ahol ez fel van szerelve), illetve a gombontalhato szamozt rovasos jeloles segitsgevel, amely a nyomaszertekeket mutatja.

A munka befejeztével allitsa le a gépet, húzza ki a halózati csatlakozót és urítse ki a tartályt (10.és 11. ábra).

KARBANTARTAS

BÁRMILYEN KARBANTARTASI TEVÉKENYSEG MEGKEZDESE ELOTT A HALOZATI CSATLAKOZOT KI KELL HUZNI ES A TARTÁLYT KI KELL ÜRITENI (10. és 11. ábra).

A munkakornyezztol fuggoen, de legalabbb minded 100 ora utan tiszittska ki a szivoszurot (egyes tipusoknal aBiztosito csavarok oldasaval 12a abra) (12b es 12c abra). Ha szukséges, cserelje a szurot (az eltomodott szurocsokkenti a kompresszor teljesitmenyet es ido elotti elhasznalodast okoz).

Az olajozott típusoknal az elso 100 munkaóra majd minded 300 munkaóra után cserélje az olajat (13a, 13b es 13c ábra). Az olajsintet rendszeresen ellenorizze.

Szabályos idokozkben (illetve a munka végeztevel, ha tartama egy oranál hosszabb) uritse ki a tartály belsejében a levego nedvességartalmából képzódtt kondenzációs folyadékot (11. ábra)

A faradt olaj es a kondenzacios folyadek elhelyezesenel tartsa be a hatalyos vonatkozo kornyezetvedelmi elorasokat.

GARANCIA

A gyartó a termek gyartási es anyaghibákból eredö meghibásodáira vonatkozoan a vásárlas napjától számított 12 hönapig terjedo jotállast vallal.

Nem vonatkozik a garancia azokra az alkatrészekre, melyek meghibásodása természetes elhasznalódBól kopásból ered, kíve ha ez gyartási hibár vezethető vissza.

Megszünik a jotállás, ha a hiba rendeltétésellenes hasznalat (pl. hobbi felépítésu gép ipari jellegu hasznalata), tulterhelés, atalakitás, szakszerültlen kezelés, helytelen tárolás, elemi kár, a gyartó altal nem felhatalmazott személy altali szetszerelés vagy javitas kovetkezmenye.

A garanciára vonatkozoan kérjuk, tanulmányozza át a géphez mellekelt jóttali sé jegyet!

A gyartó fenntartja a jogot, hogy elozetes értesités nélkül vegrehajthasson a terméken barmilyen szükségesnek tartott modositást!

Levegőszivárgás a kikapcsolt kompressor nyomáskapsoló szelepeből.	A visszacsapószelep az elkopott vagy piszkos záróttköz miatt nem működk rendesen.	Csavarja le a visszacsapószelep hatszögető fejét, tiszütsa ki a helyét és a különleges gumbetétet (ha elkopott cseréljte ki). Szerelje össze és gondosan csavarozza vissza(14a és 14b ábra).
Teljesitmény csökkenése. Gyakori beindulás. Alacsony nyomásertékek.	Túlságosan nagy teljesitmény elvárások. Szivárgás. A szívószürő settleges eltömödése.	Ellenőrizze az esetleges szívárgást a csatlakozásoknól és a csövezetékeknél. Cserelje a csatlakozások törítését, tiszütsa meg, vagy cseréljé a szürot.
A kompressor leál, majd néhény percen belül magától elindul. V és 3HP típus nem indul újra.	Hóvedelem üzembelépèse a motor tulmelegedese miatt.	Tiszütsa a vezetékek legjáratait. Szelőtesse a helyiséget. Àltütsa vissza a hóvedelmet. Az olajozt és V tipusnal ellőrizable az olajszintet és az olaj minőségét. A V tipusnal ellőriztesse az áramfeszültseséget.
Néhény beinditási probálkozas után a kompressor leál.	Hóvedelem üzembelépèse a motor tulmelegedese miatt (hálozati csatlakozás kikapcsolása menet közben, gyenge tápfeszültseg).	Szellőtesse a helyiséget. Várjon néhény perçet és a kompressor magától beindul. A V és 3HP típusnal allütsa vissza a hóvedelmet. Távolítsa el az esetleges tápvetzéték hosszabbitót.
A kompressor nem All le és működésbe lép a bizzonsági szelep.	Kompressor szabálytalan működése vagy a nyomáskapsoló üzemzavara.	Húzza ki a hálozati csatlakozót és forduljona szervizhez.
