Terméktípus	Levegőkompresszor
Márka	Aerotec
Modell	22024 FC
Táplálás	Egyfázisú vagy háromfázisú (verziótól függően)
Indítás típusa	Automatikus nyomáskapcsolóval
Szakaszos üzemű arány	S3-25 (2,5 perc üzem / 7,5 perc leállás)
Termikus védelem	Igen, a motorba építve
Biztonsági szelep	Igen
Nyomáscsökkentő	Igen, állítható
Nyomásmérő	Igen, tartály- és kimeneti nyomáshoz
Szállítófogantyú	Igen
Fő funkciók	Felfújás, pneumatikus szerszámok, festés, mosás (vizes tisztítószerek)
Szívószűrő karbantartása	Tisztítás 100 üzemóránként, szükség esetén csere
Olajcsere (kenéses modellek)	Az első 100 óra után, majd 300 óránként
Kondenzátum eltávolítása	Időszakosan, minden hosszabb használat után
Üzemi környezeti hőmérséklet	+5 °C és +40 °C között
Biztonsági távolság	Legalább 3 méter a munkaterülettől
Kötelező védőfelszerelés	Védőszemüveg
Elektromos csatlakozás	Földelt dugasz, max 5 m-es hosszabbító (keresztmetszet ≥1,5 mm²)
Elérhető alkatrészek	Szűrő, tömítés, visszacsapó szelep, olaj
Javíthatóság	Tömítések, szűrő, visszacsapó szelep tisztítása/cseréje; nyomáskapcsolóhoz szakszerviz szükséges

Gyakran ismételt kérdések - 22024 FC Aerotec

Milyen olajat használjak az Aerotec 22024 FC kompresszorhoz?

Használjon kenőkompresszorokhoz való speciális olajat. Ellenőrizze a szintet a nívópálcával vagy a látóablakon, és szükség szerint töltse fel. Az olajcsere az első 100 óra után, majd 300 óránként ajánlott.

Mit tegyek, ha a kompresszor nem indul?

Először ellenőrizze az elektromos táplálást (dugasz, biztosíték). Győződjön meg arról, hogy a nyomáskapcsoló bekapcsolt (I) állásban van. Ha a termikus védelem kioldott, várja meg, amíg a motor lehűl, majd az érintett modelleken manuálisan nyomja be az újraindító gombot.

Hogyan állítsam be a kimeneti nyomást?

Húzza fel a nyomáscsökkentő gombját, forgassa el az óramutató járásával megegyezően a nyomás növeléséhez, vagy ellenkező irányba a csökkentéséhez. Ezután nyomja le a beállítás rögzítéséhez. A nyomás a nyomásmérőn vagy a számozott jelöléseken ellenőrizhető.

Miért áll le és indul újra a kompresszor automatikusan néhány perc múlva?

Ez normális: az automatikus ciklust a nyomáskapcsoló vezérli. A kompresszor leáll, amikor eléri a maximális nyomást, és újraindul, amikor a nyomás kb. 2 bar-t csökken. Ha a leállások túl gyakoriak, ellenőrizze, hogy nincs-e szivárgás, vagy a szűrő nem eldugult-e.

Hogyan ürítsem ki a tartályt?

Használat után kapcsolja ki a kompresszort, húzza ki a dugaszt, majd nyissa ki a tartály alján lévő leeresztő szelepet a kondenzátum eltávolításához. Ez védi a tartályt a korróziótól.

Használható-e a kompresszor festéshez?

Igen, de csak vizes bázisú tisztítószerekkel. Soha ne permetezzen gyúlékony folyadékokat. Tartsa be a megfelelő távolságot (legalább 3 m) a permet és a ház szennyeződésének elkerülése érdekében.

Mit tegyek, ha levegő szivárog a nyomáskapcsolónál?

Ez hibás visszacsapó szelepre utalhat. Csavarja ki a visszacsapó szelep hatszögletű fejét, tisztítsa meg a házat és a gumitárcsát. Ha a tárcsa kopott, cserélje ki. Óvatosan csavarja vissza.

Újraindulhat-e a kompresszor áramkimaradás után?

Igen, az automatikus ciklus újraindítja a kompresszort az áramellátás helyreállításakor. A kockázat elkerülése érdekében hosszabb áramszünet esetén vagy bármilyen beavatkozás előtt mindig húzza ki a készüléket.

Milyen típusú elektromos csatlakozót használjak?

Használjon földelt dugaszolóaljzatot, amely megfelel az adattáblán feltüntetett feszültségnek és frekvenciának (egyfázisú vagy háromfázisú). Kerülje az 5 méternél hosszabb hosszabbítókat és a többágú adaptereket.

Hogyan tisztítsam a szívószűrőt?

Csavarja le a szűrővédőt, vegye ki a szűrőbetétet, és tisztítsa meg sűrített levegővel vagy szappanos vízzel (alaposan szárítsa meg). Helyezze vissza. Ezt a műveletet 100 üzemóránként végezze el.

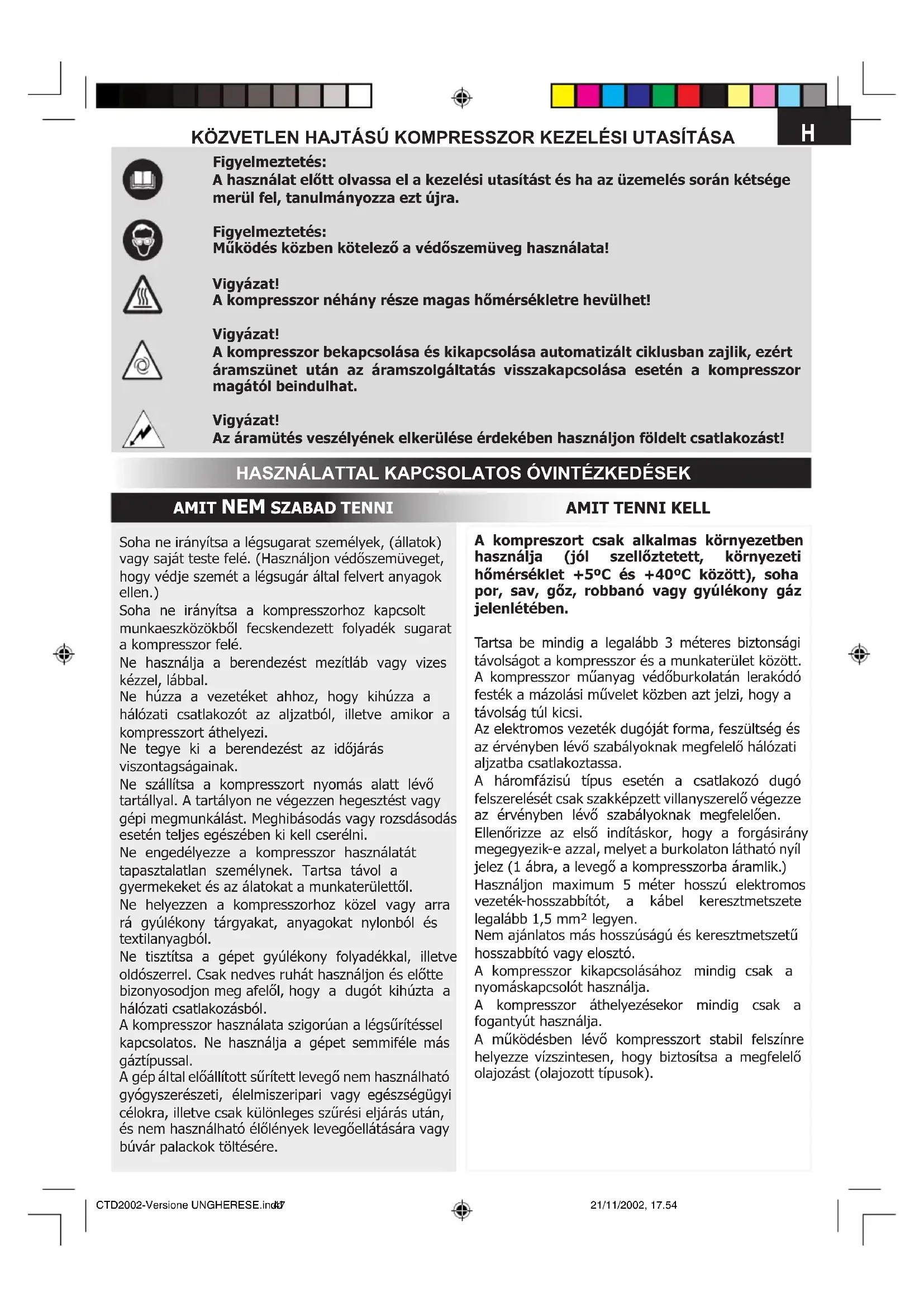

HASZNÁLATI ÚTMUTATÓ 22024 FC Aerotec

A hasznalat elott olvassa el a kezelési utasitast es ha az üzemelés soran kétseger merul fel, tanulmányozza ezt uyra.

Figyelmeztetes:

Mukodés kozben kotelezó a védoszemüveg használata!

Vigyázat!

A kompresszornéhány része magas hómér séklete hevülhet!

Vigyázat!

A kompresszor bekapcsolasa és kikapcsolasa automatizált ciklusban zajlik, ezert áramszünet után az áramszolgáltatas vissakapcsolasa esétén a kompresszor magától beindulhat.

Vigyázat!

Az aramutes veszelyenek elkerulése érdekében hasznaljon foldelt csatlakozást!

HASZNÁLATTAL KAPCSOLATOS OVINTÉZKEDÉSEK

AMIT NEM SZABAD TENNI

Soha ne irányitsa a légsugarat személyek, (allatak) vagy sajat teste felé. (Használjon vedószemüveget, hogy védje szemét a légsugar altal felvert anyagok Ellen.)

Soha ne irányítsa a kompresszorhoz kapcsolt munkaeszkökból fecskendezzett folyadék sugarat a kompresszor felé.

Ne hasznalja a berendezest mezitlab vagy vizes kézzel, labbal.

Ne húzza a gezetéket ahhoz, hogy kihúzza a hálozati csatlakozót az aljzataból, illetve amikor a kompresszort athelyezi.

Ne tegye ki a berendezest az idojaras viszontagsagainak.

Ne szalitsa a kompresszort nyomás alatt levó tartályal. A tartályon ne végezzen hegesztést vagy gépi megmunkálast. Meghibásodás vagy rozsdasodás esétén teljes egészeben ki kell cseréni.

Ne engedélyeze a kompresszor hasznalatat
tapasztalatlan szemelynek. Tartsa távol a
gyermekeket és az álatokat a munkaterülettól.

Ne helyezzen a kompresszorhoz köl vagy arrara gyulekony targyakat, anyagokat nylonból és textilanyagbol.

Ne tiszitsa a gépet gyulékony folyadékkal, illetve oldószerrel. Csak nedves ruhát használjon és elötteBizonyosodjon meg afelól, hogy a dugót kihúzta a halózati csatlakozásból.

A kompresszor hasznalata szigoru'an a legsrirtesel kapcsolatos. Ne hasznalja a gepet semmifele mas gaztipussal.

A gép által eloállitott süritét levego nem hasznalhato gyógyszerészeti, éelmiszeripari vagy egészségügyi celokra, illetve csak kūlònleges szúresi eljárás után, és nem hasznalhato elolények levegoellatársa vagy buvar palackok toltésere.

AMIT TENNI KELL

A kompreszortCsak alkalmas kornyezetben hasznalja (jol szelloztetett, kornyezeti homserseklet +5^ es +40^ koztt),soha por,sav,goz,robbanovagy gyulekony gaz jelenlétuben.

Tartsa be mindig a legalabb 3 meteresBiztonsagi tavolsagot a kompresszor es a munkaterulet kozott. A kompresszor muanyag vedoburkolatan lerakdo festek a masolasi muvelet kozben azt jelzi, hogy a tavolsag tul kici.

Az elektramos gezetek dugojat forma, feszültseg és az érvényben levő szabályoknak megfelelo hálozati aljatba csatlakoztassa.

A harmfazisú típus eseten a csatlakozó dungó felszerelésétCsak szakképzett villanyszerelövegezze az érvénbyen levő szabályoknak megfeleloen.

Ellenorizze az elso inditaskor, hogy a forgasirany megegyezik-e azzal, melyet a burkolaton lathato nyil jelez (1 abra, a levego a kompresszorba aramlik.)

Hasznaljon maximum 5 mét er hosszé elektromos gezeték-hosszabbitó, a kabel keresztmetszete legalabb 1,5 mm² legyen.

Nem ajanlatos más hosszúsagú és keresztmetszethosszabbíto vagy elosztó.

A kompresszor kikapcsoláshoz mindigCsak anyomaskapsolot használja.

A kompresszor athelysezesekor mindigCsak a fogantyut hasznalja.

A muködesben lévo kompresszort stabil felszirne helyeze víszintesen, hogyBiztositsa a megfelelo olajozast (olajozott típusok).

TUDNIVALOK

A dugattyús légkompresszorok szakaszos üzemú legsüritok, amelyek a beallitott minimum és maximum nyomásertékek elereşkor lépnek muködesbe ill. allnak le. A folyamatos levegoellatas biztositasára legtartályal egészül ki a rendszer, melyból nyomásszabályozón keresztül vetelezhetjuk ki a szükséges levegomennyiséget.

A legsurito egyseg anyagatol es fordulatszamatol fuggoen az umeloe es piheno ciklusok aranya valtozhat, de a tulterheles elkerulésere a piheno ciklus hossza egy típerces intervallumban mintegy 7-8 perc legyen, 2-3 perces umelés utan, hogy az elektromotor tulmelegedéset megelózze. Egyes tipusokná a motor hóvelemmel rendelkezik, amely a megadott homérseklet eléréskor automatikusan megszakitja az áramot, majd a homérseklet csokkenéskor uból engedi az umelést. Nehany típsnal a hóvedelem gombját kezzel kell visszanyomni a motor lehülse utan.

A gép Újbóli beinditásanak megkonnyitésere a nyomáskapcsolot allitsuk kikapcsolt helyzetbe, majd kapcsoljuk be Újra a gépet (3., 4.és 5.ábra).

Háromfázisú típusoknál forditsuk a nyomaskapcsolót bekapcsolt állásba (4. ábra).

Egyfazisú típusoknál a motor beindításanak elosegitésere késletetett zársu szelep talalhato nyomaskapcsolón, amelynéhány masodpercig levegot enged ki ha a tartaly üres.

Minden gepBiztonsagi szeleppel van felszerelve, amely a nyomaskapsolo meghibasodasa eseten mukodesbelep, garantalva a gepbiztonsagat.

Légszerszam csatlakoztatása elött mindig zárjuk a levegoçcsapokat!

A süritett levego felhasznaláshoz mindig ismernunk és betartanunk kell az érvényben levő vonatkozóBiztonsagi elóirásokat (felfujas, legszerszámok, festés, mosás csak vizes-bázsú mosószerekkel, stb.)

BEINDITÁS ES ÜZEMELTETÉS

Szerelje fel a kerekeket es a labat (ill. egyes típusoknál tapadókorongokat) a csomagolásban talalhato utmutató szerint.

Ellenorizze, hogy a gyári adattablan talalható villamossági adatok megegyeznek-e a berendezés tényleges jellemzöivel (feszültseg és teljesitmény).

Csatlakoztassa a gezetek dugojat egy megfelelo' halozati aljzatba (6. abra) miut'an ellenorizte, hogy a kompresszor nyomaskapcsola kikapcsolt, O" (OFF) helyzetben van.

Olajozott tipusoknál ellenörizze az olajsintet az olajtartály záródugójába epitét olajsintmérövel (7a, 7b és 7c ábra), illetve a nézon keresztül (7d ábra) és szükség eseten tõltse fel a tartályt.

Ekkor a kompresszor készen áll az Üzemeléshez.

A nyomaskapcsolot bekapsolva (4. abra) a kompresszor beindul, levegot sziv be es a szallitocsvon keresztul bevezeti a tartalyba.

A kompresszor leall ha eleri a (gyartó altal) beallitott felse nyomasertéket es a nyomaskapsol alatt talható szelepen at kiengedi a kompresszorfejben es a szallitocsoben talható levegfofelesleget. A nyomas lecsokkentese megkonnyiti az uboli inditast.

A levego felhasznalásával a kompresszor automatikusan beindul mikor a nyomás leesik a beallitott also értékre (2 bar az also és a felseó érték kozött).

A tartályban létrejött nyomást a nyomásméró ora leolvasásával (8 ábra) lehet ellenorizni.

A kompresszor addig mukodik ebben az automatizalt ciklusban, mig ki nem kapcsolja a nyomaskapcsolot.

A kompresszor ismetelt beinditásával varjon a kikapcsolstól számított legalább 10 masodpercet.

Minden kompresszor nyomásszabályó szeleppel van felszerelve. A kiáramlo levego nyomásat a nytott kezelögomb elforditásával szabályozhatja (felfelé húzva és az oramutató jarásával megegyező irányba tekerve noveli, mig az oramutató jarásával ellenkező irányba tekerve csökkenti a nyomást (9a ábra). A kivist nyomásértek beallitasa utan nyomja le a gombat (9b ábra). Egyes típusoknál a gomb rogzítéséhz an alatta talalhatoBiztositoanyat kehl meghuzni (9c es 9d ábra).

A beallitott nyomaszerteket a nyomasmero oran ellenorizheti (ahol ez fel van szerelve), illetve a gombon talalhato szamozt rovasos jelles segitsgevel, amely a nyomaszerteket mutatja.

A munka befejeztével állitsa le a gépet, húzza ki a halózati csatlakozót és urítse ki a tartályt (10.és 11. ábra).

KARBANTARTÁS

BÁRMILYEN KARBANTARTÁSI TEVÉKENYSEG MEGKEZDESE ELOTT A HÁLÓZATI CSATLAKOZÖT KI KELL HUZNI ES A TARTÁLYT KI KELL ÜRITENI (10. és 11. ábra).

A munkakornyezztol fuggoen, de legalabbb minded 100 ora utan tiszittska ki a szivoszurot (egyes tipusoknal aBiztosito csavarok oldasaval 12a abra) (12b es 12c abra). Ha szukséges, cserelje a szurot (az eltomodott szurocsokkenti a kompresszor teljesitmenyet es ido elotti elhasznalodast okoz).

Az olajozott típusoknal az elso 100 munkaóra majd minded 300 munkaóra után cserélje az olajat (13a, 13b es 13c ábra). Az olajsintet rendszeresen ellenorizze.

Szabályos idokozkben (illetve a munka végeztevel, ha tartama egy oranál hosszabb) uritse ki a tartály belsejében a levego nedvességartalmából képzódtt kondenzációs folyadékot (11. ábra)

A faradt olaj es a kondenzaciis folyadek elhelyezesenel tartsa be a hatalyos vonatkozo kornyezetvedelmi elorasokat.

GARANCIA

A gyartó a termek gyartási es anyaghíból eredǒ meghíbasodásaira vonatkozoan a vásárlas napjától számított 12 hónapig terjedo jotállast vallal.

Nem vonatkozik a garancia azokra az alkatrészekre, melyek meghibásodása természetes elhasznalódBól kopásból ered, kiveve ha ez gyartasi híba ravozethető vissza.

Megszünik a jotállás, ha a hiba rendeltétésellenes hasznalat (pl. hobbi felépítésu gep ipari jellegu hasznalata), tulterhelés, atalakitás, szakszerültlen kezelés, helytelen tárolás, elemi kár, a gyartó altal nem felhatalmazott személy altali szetszerelés vagy javitas kovetkezmenye.

A garanciára vonatkozoan kérjuk, tanulmányozza át a géphez mellekelt jóttali sé jegyet!

A gyartó fenntartja a jogot, hogy elozetes értesités nélkül vegrehajthasson a terméken barmilyen szükségesnek tartott modositást!

Levegőszivárgás a kikapcsolt kompressor nyomáskapsoló szelepeből.	A visszacsapószelep az elkopott vagy piszkos záróttköz miatt nem működk rendesen.	Csavarja le a visszacsapószelep hatszögető fejét, tiszütsa ki a helyét és a különleges gumbetétet (ha elkopott cseréljte ki). Szerelje össze és gondosan csavarozza vissza(14a és 14b ábra).
Teljesitmény csökkenése. Gyakori beindulás. Alacsony nyomásertékek.	Túlságosan nagy teljesitmény elvárások. Szivárgás. A szívószürő settleges eltömödése.	Ellenőrizze az esetleges szívárgást a csatlakozásoknál és a csövezetékeknél. Cserelje a csatlakozások törítését, tiszütsa meg, vagy cseréljé a szürot.
A kompressor leáll, majd néhény percen belül magától elindul. V és 3HP típus nem indul újra.	Hóvedelem üzembelépése a motor tulmelegedese miatt.	Tiszütsa a vezetékek legjáratait. Szelőtesse a helyisetégt. Ällütsa vissza a hóvedelmet. Az olajozt és V tipusnal ellőrizable az olajszintet és az olaj minőségét. A V tipusnal ellőriztesse az áramfeszültseséget.
Néhény beinditási probálkozas után a kompressor leáll.	Hóvedelem üzembelépése a motor tulmelegedese miatt (hálozati csatlakozás kikapcsolása menet közben, gyenge tápfeszültseg).	Szellőtesse a helyisetégt. Várjon néhény perçet és a kompressor magától beindul. A V és 3HP típusnal allütsa vissza a hóvedelmet. Távolítsa el az esetleges tápvetzéték hosszabbitót.
A kompressor nem All le és működésbe lép a bizzonsági szelep.	Kompressor szabálytalan működése vagy a nyomáskapsoló üzemzavara.	Húzza ki a hálozati csatlakozót és forduljona szervizhez.
