22024 FC - Kompressor Aerotec - Gratis brugsanvisning og manual

Produkttype	Luftkompressor
Mærke	Aerotec
Model	22024 FC
Strømforsyning	Enfaset eller trefaset (afhængigt af version)
Starttype	Automatisk via trykafbryder
Intermittensforhold	S3-25 (2,5 min kørsel / 7,5 min pause)
Termisk beskyttelse	Ja, indbygget i motoren
Sikkerhedsventil	Ja
Trykreduktionsventil	Ja, justerbar
Manometer	Ja, til tanktryk og outputtryk
Transportgreb	Ja
Hovedfunktioner	Pumpning, trykluftværktøj, maling, vask (vandbaserede rengøringsmidler)
Vedligeholdelse af indsugningsfilter	Rengøring hver 100 timer, udskift om nødvendigt
Olieudskiftning (smurte modeller)	Efter de første 100 timer, derefter hver 300 timer
Kondensatafløb	Periodisk, efter længere tids brug
Omgivelsestemperatur under brug	+5 °C til +40 °C
Sikkerhedsafstand	Mindst 3 meter fra arbejdsområdet
Påkrævet beskyttelsesudstyr	Beskyttelsesbriller
Elektrisk tilslutning	Stik med jordforbindelse, forlængerledning max 5 m (tværsnit ≥1,5 mm²)
Reservedele tilgængelige	Filter, pakning, tilbageslagsventil, olie
Reparerbarhed	Rengøring/udskiftning af pakninger, filter, ventil; indgreb autoriseret værksted for trykafbryder

Ofte stillede spørgsmål - 22024 FC Aerotec

Hvilken type olie skal bruges til kompressoren Aerotec 22024 FC?

Brug en specifik olie til smurt kompressor. Kontroller niveauet med oliepinden eller kighullet, og påfyld om nødvendigt. Olieudskiftning anbefales efter de første 100 timer, derefter hver 300 timer.

Hvad gør jeg, hvis kompressoren ikke starter?

Kontroller først strømforsyningen (stik, sikring). Sørg for, at trykafbryderen står på tændt (I). Hvis den termiske beskyttelse er udløst, vent til motoren er kølet af, og nulstil manuelt genopretningsknappen på relevante modeller.

Hvordan justeres outputtrykket?

Træk trykreduktionsventilens knap op, drej med uret for at øge trykket, eller mod uret for at mindske det. Tryk derefter ned for at låse indstillingen. Trykket kontrolleres på manometeret eller ved nummererede markeringer.

Hvorfor stopper kompressoren og starter automatisk igen efter et par minutter?

Det er normalt: den automatiske cyklus styres af trykafbryderen. Kompressoren stopper, når maksimaltrykket er nået, og starter igen, når trykket falder omkring 2 bar. Hvis stopene er for hyppige, kontroller, om der er lækage, eller om filteret er tilstoppet.

Hvordan tømmes tanken?

Efter brug slukkes kompressoren, stikket tages ud, og derefter åbnes aftapningsventilen under tanken for at dræne kondensatet. Dette beskytter tanken mod korrosion.

Er det muligt at bruge kompressoren til maling?

Ja, men kun med vandbaserede rengøringsmidler. Spray aldrig brændbare væsker. Sørg for at overholde en tilstrækkelig afstand (mindst 3 m) for at undgå stænk og pletter på kabinettet.

Hvad gør jeg ved luftlækage ved trykafbryderen?

Dette kan indikere en defekt tilbageslagsventil. Skru ventilens sekskantede hoved af, rengør huset og gummidisken. Hvis disken er slidt, udskift den. Skru forsigtigt på igen.

Kan kompressoren genstarte efter strømafbrydelse?

Ja, den automatiske cyklus starter igen, så snart strømmen vender tilbage. For at undgå risiko skal du altid tage stikket ud ved længere strømafbrydelser eller før indgreb.

Hvilken type stik skal anvendes?

Brug et stik med jordforbindelse, der passer til den spænding og frekvens, der er angivet på typeskiltet (enfaset eller trefaset). Undgå forlængerledninger over 5 meter og multistikdåser.

Hvordan rengøres indsugningsfilteret?

Skru filterbeskyttelsen af, tag filterelementet ud og rengør det med trykluft eller sæbevand (tør godt). Sæt det på plads igen. Udfør denne operation hver 100 driftstimer.

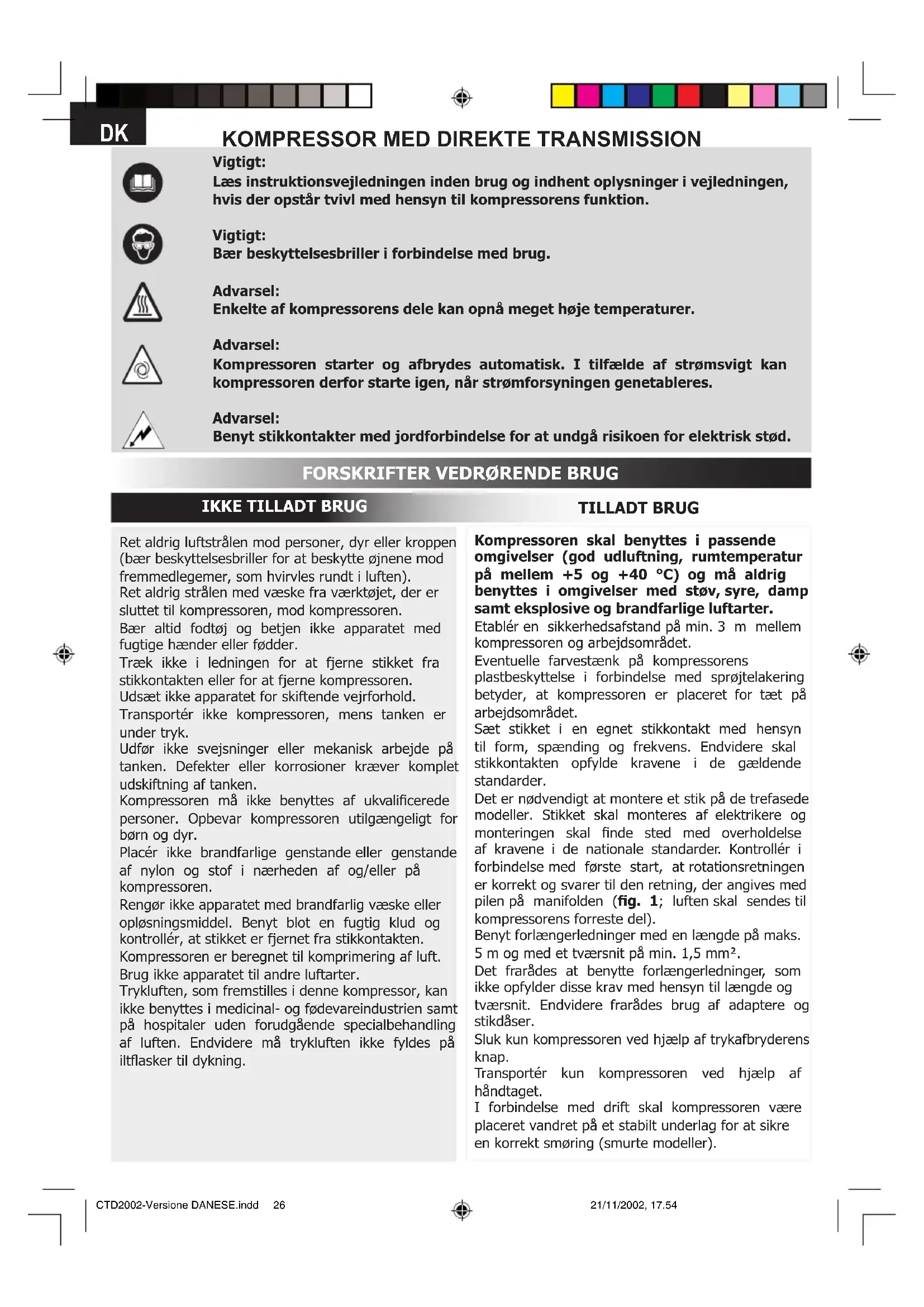

BRUGSANVISNING 22024 FC Aerotec

Laes instruktionsvejledningen inden brug og indhent ophysninger i vegledningen, hvis der opstar tvivl med hensyn til kompressorens Funktion.

Vigtigt:

Bae beskyttelsebriller i forbindelse med brug.

Advarsel:

Enkelte af kompressorens dele kan opnå meget hjoe temperaturer.

Advarsel:

Kompressoren starter og afbrydes automatisk. I tilfæle de af strømsvigt kan kompressoren derfor starte igen, nr strømforsyningen genetableres.

Advarsel:

Benyt stikkontakter med jord forbindelse for at undgå risikoen for elektrisk stød.

FORSKRIFTER VEDRØRENDE BRUG

IKKE TILLADT BRUG

Ret aldrig luftstralen mod personer, dyr erler kroppen (baer beskyttelsessbriller for at beskytte ojnene mod fremmedlegemer, som hvirvles rundt i luften).

Ret aldrig strålen med væske fra værktøjet, der er sluttet til kompressoren, mod kompressoren.

Bae altid fodtoj og betjen ikke apparatet med fugtige hænder eller fddder.

Udsæt ikke apparatet for skiftende vojrforhold.

Transporter ikke kompressoren, mens tanken er under tryk.

Udfør ikke svejsninger eller mekanisk arbejde pæ tanken. Defekter eller korrosioner kræver komplet udskiftning af tanken.

Kompressoren må ikke benyttes af ukvalificerede personer. Opbevar kompressoren utilgaengeligt for børn og dyr.

Rengør ikke apparatet med brandfarlig væske eller oplosningsmiddel. Benyt blot en fugtig klud og kontrotter, at stikket er fjernet fra stikkontakten.

Kompressoren er beregnet til komprimering af luft. Brug ikke apparatet til andre luftarter.

Trykluften, som fremstilles i donne kompressor, kan化进程. ikke benyttes i medicinal- og fdevareindustrien samt. a hospitaler ut den forudgende specialbehandling af luften. Endvidere ma trykluften icke fyldes pa itflasker til dykning.

TILLADT BRUG

Kompressoren skal benyttes i passende omgivelser (god udluftning, rumtemperatur pa mellem +5 og +40^ ) og ma aldrig benyttes i omgivelser med stov, syre, damp samt eksplosive og brandfarlige luftarter.

Etabler en sikkerhedsafstand pa min. 3 m mullem kompressoren og arbejdsomraret.

Eventuelle farvestaenk på kompressorens plastbeskyttelse i forbindelse med sprøjtelakering betyder, at kompressoren er placeret for tæt på arbejdssområdet.

Saat stikket i en egnet stikkontakt med hensyn til form, spaending og frekvens. Endvidere skal stikkontakten opfylde kravene i de gaelende standarder.

Det er nødvendigt at montere et stik på de trefasede modeller. Stikket skal monteres af elektrikere og monteringen skal finde sted med overholdelse af kravene i de nationale standarder. Kontrol'er i forbindelse med forste start, at rotationsretningen er korrekt og svarer til den retning, der angives med pilen på manifolden (fig. 1; luften skal sendes til kompressorens forreste del).

Benyt forlaengerledninger med en laengde pams. 5 m og med et tvearsnit pamin.1,5 mm2.

Det frarådes at benytte forlaengerledninger, som\ ikke opfylder disse krav med hensyn til laengde og\ tvaersnit. Endvidere frarådes brug af adaptere og\ stikdäser.

Sluk kun kompressoren ved hjaelp af trykafbryderens knap.

Transportér kun kompressoren ved hjælp af handtaget.

I forbindelse med drift skal kompressoren vare placeret vendret pa et stabilt underlag for at sikre en korrekt smoring (smurte modeller).

NYTTIGE OPLYSNINGER

Kompressoren er fremstillet til Funktion ved det intermittensforhold, der er specificeret pa identifikationsskiltet (eksempel: S3-25 betyder drift i 2,5 minutter og herefter afbrydelse i 7,5

minutter). Herved undgås en kraftig overophedning af elmotoren. I tilfælde af overophedning udloses motorens termiske sikring, hvilket medforer automatisk afbrydelse af strømmen, när temperaturen er for høj. Motoren starter automatisk igen, när temperaturen vender tilbage til det normale niveau.

På enkelte «V» modeller er det nödvendigt at tilbagestille sikringen manuelt ved at trykke pa tilbagestellingsknappen pa motorens klembraet (fig. 2).

For at forenkle den afterfolgende start af apparatet er det uoder ovenstaende indgreb vigtigt at dreje trykafbryderens knap til OFF positionen og herefter igen til ON positionen (fig. 3, 4 og 5).

Pá de trefasede modeller er det tilstrækkeligt at dreje trykafbryderens knap manuelt til ON positionen (fig. 4).

De enfasede modeller er udstyrede med en trykafbryder med en ventil med forsinket lukning til bortledning af luften. Denne ventil forenkler starten af motoren og det er derfor normalt, at derkommen et luftpust ud af ventilen i et par sekunder, nr motoren taendes med tom tank.

Alle kompressorer er udstyret med en sikkerhedsventil, som udløses i tilfaelde af functionsforstyrelser i trykafbryderen. Herved garanteres apparatets sikkerhed.

Den udgaende luftstrøm skal afbrydes i forbindelse med montering af værktj.

Anvendelse af trykluft til de forskellige former for brug (oppumpning, trykluftsvaerktoj, sprjoelakering, afvaskning med vandbaserede rengoringsmidler osv.) forudsætter kendskap til og overholdelse af de normer, som gælder i de enkelte tilfælde.

START OG BRUG

Montér hjulene og foden (eller sugekopperne afhengigt af den konkrete model) ved at falgge anvisningerne i pakken.

Kontroller, at strømdataene på identifikationsskiltet svarer til de reelle data for strømforsyningen (netspaending og effekt).

Saat forsyningsledningens stik i en passende stikkontakt (fig. 6) og kontroller, at trykafbryderens knap paskompressoren er drejet til OFF positionen.

På de smurte modeller kontrolleres olieniveauet ved hjælp af oliepinden i oliepåfyldningsproppen (fig. 7a, 7b og 7c) eller ved hjælp af kontrolruden (fig. 7d). Efterfyld om nødvendigt.

Herefter er kompressoren klar til brug.

Betjen trykafbryderens knap (fig. 4). Kompressoren starter og pumper luft, som herefter sendes ind i tanken gennem indtagsrøret.

När maks. kalibreringsværdien näs (indstillet af producenten i forbindelse med afprøvnig), afbrydes kompressoren og bortleder den overskydende luft i den forreste del og i indtagsrøret ved hjælp af en ventil, der er placeret under trykafbryderen.

Udligningen af trykket i den forreste del forenkler den afterfolgende start. Ved brug af loft starter kompressoren automatisk, när min. kalibreringsværddien näs (2 bar lavere end maks. kalibreringsværddien).

Det er muligt at kontrollere trykket i tanken ved hjaelp af det medfologende manometer (fig. 8).

Kompressorfungtionen opretholdes i donne automatiske cyklus, indtil trykafbryderens knap betjenes.

Hvis kompressoren skal benyttes ingen, skal der gå min. 10 sekunder mellem slukning og den afterfolgende start.

Alle kompressorer er udstyret med en trykreduceringsventil. Ved at betjene knoppen, mens hanen er Åben (ved at trække knoppen opad og dreje den med uret for at øge trykket eller mod uret for at reducere det; fig. 9a), er det muligt at justere lufttrykke således, at brugen af trykluftsværktøjet optimeres. Indstil den ønskedete trykværdi og tryk herefter på knoppen for at blokere den (fig. 9b). På enkelte modeller er det nødvendigt at fastspændende den underliggende ringmørtrik, indtil knoppen blokeres (fig. 9c og 9d).

Det er muligt at kontrollere den indstillede trykveeri ved hjaelp af manometeret (pa modeller, der er forsynet med manometer) aller ved hjaelp af de nummererede hak pa knoppen. Hakkenes tal angiver det pageldende tryk.

Løsn eventuelle skruer (fig. 12a) i beskyttelsen og rengør sugefilteret afhängigt af de konkrete arbejdsbetingelser og under alle omstændigheder for hver 100 timers drift (fig. 12b og 12c). Udskift eventuelt filtrelementet (et tilstoppet filter reducerer ydelsen og medforer øget slitage på kompressoren). På de smurte modeller skiftes olien after de forste 100 timers drift og herefter for hver 300 timer (fig. 13a, 13b og 13c). Kontroller olienevaet regelmæssigt.

Der dannes kondensvand som ffolge af luftens fugtighed. Tanken for kondensvand skal derfor tommes regelmæssigt (eller after aflutnig af arbejde, som har varet mere end 1 time) (fig. 11). Herved beskytes tanken mod korrosion og det er muligt at udnytte tankens rumindhold fuldstændigt. Bade den brugte olie (smurte modeller) og kondensvandet SKAL BORTSKAFFES med overholdelse af kravene i den geldende miljølovgivning.

GARANTI

Garantien omfatter不解 de elektriske dele og sliddelene. Garantien forpligter producenten til reparation ell uddskiftning (på baggrund af eget skøn) af defekte komponenter (defekten skal anerkendes af producentens teknikere) forudsat at den pagaelende defekt skyldes konstruktions- og/eller materialefejl (dvs. at producenten har ansvaret for fejlen). Garantien omfatter不解 defekter, som skyldes naturlig slitage, forsommelighed, uerfarenhed, brug af produktet i modstrid med anvisningerne, uautoriserede indgreb, reparacioner ell afmontering (ogs kun delvis) udfort af personale ut den tilladelse fra producenten. Endvidere omfatter garantien不解 defekter, som skyldes overdreven udnyttelse af apparatet erler brug af apparatet til uegnede former for anvendelse, amat force majeure. Alle kompressorer med tank med rumindhold p op til 100 l skal sendes franko til servicecenteret og tilbagesendes herefter pr. afterkrav.

Forhandleren oplyser det naermeste servicecenter.

Producenten forbeholder sig ret til udforelse af eventuelle ændringer ut den forudgående meddeelse herom.

MULIGE FEJLG AFHJAELPNING

Fejl Årsag Afhjelpning

Luftlækage fra ventilen i trykafbyderen,+när kompressoren er standset.	Tilbageslagsventilen fungerer ikke korrektPGA. slitage eller store mængder snavs påforseglingsstoppet.	Løsn den forreste sekskantede del atilbageslagsventilen, rengør sædet og densærlige gummiskive (udskift den, hvis dener slidt). Montér delene på ny og fastspændomhyggeligt (fig. 14a og 14b)
Reduktion af ydelse. Hyppige starter. Lavetrykvaerdier.	For intensiv brug aller eventuelle lækagerfra samlinger og/eller slanger. Rengør dettilstoppede sugefilter.	Udskift koblingernes pakninger. Rengør ellendu skift filteret.
Kompressoren afbrydes og starter automatiskfter et par minutter.«V» modellerne (3 HK) starter ikke igenfterfolgende.	Udlośning af den termiske sikringPGA. overophedning af motoren.	Rengør luftpassagere i manifolden. Udluftlokalet. Tilbagestil den termiske sikring.Kontroller olieneaulet og mængden på de smurte modeller og «V» modellerne.Kontroller spændingen på «V» modellerne.
Kompressoren afbrydes after et parstartforsøg.	Udlośning af den termiske sikringPGA. overophedning af motoren (fjernelseaf stikket i forbindelse med drift, lav Forsyningsspænding).	Betjen trykafbyderens knap. Udluft lokalet.Vent et par minutter. Herefter starterkompressoren selv.Det er ndvendtgattilbagestille den termiske sikring på«V» modellerne (3 HK). Fjern eventuelleforlængerledninger fra Forsyningsledningen.
Kompressoren afbrydes ..., og sikkerhedsventilen udløses.	Funktionstorystyrrelser i kompressoren ullerdefekt i trykafbyder.	Fjern stikket fra stikkontakten og kontaktservicecenteret.

Viktigt!

Du mä ikke bruke maskinen när du er barfotet eller har våte hender eller fötter.

Du mä ikke dra i strømledningen;nár du trekker stopselet ut fra stikkontakten eller for Å flytte kompressoren.

Maskinen må违法犯罪.

Maskinen må ikke rengjores med brennbare væsker eller løsemidler. Du må bare bruke en faktig klut og passer på at du har koplet stopselet fra stikkontakten.

Du kan bruke en forlengelsesledning til strømledningen som er maks. 5 m lang og med et kabelsnitt pÅ min. 1,5mm^2

Nár du monterer pá et utstyr er det helt nodvendig at du avbryter luftstrømningen ut.

Det er mulig a kontrollere trykket i tanken ved a vlese manometeret som folger med (fig. 8).
