22024 FC - Compresor Aerotec - Manual de utilizare gratuit

Tip produs	Compresor de aer
Marcă	Aerotec
Model	22024 FC
Alimentare	Monofazat sau trifazat (în funcție de versiune)
Tip de pornire	Automată prin presostat
Raport de intermitență	S3-25 (2,5 min funcționare / 7,5 min oprire)
Protecție termică	Da, integrată în motor
Supapă de siguranță	Da
Reductor de presiune	Da, reglabil
Manometru	Da, pentru presiunea rezervorului și a ieșirii
Mâner de transport	Da
Funcții principale	Umflare, unelte pneumatice, vopsire, spălare (detergenți apoși)
Întreținerea filtrului de aspirație	Curățare la fiecare 100 de ore, înlocuiți dacă este necesar
Schimbul de ulei (modele lubrifiate)	După primele 100 de ore, apoi la fiecare 300 de ore
Evacuarea condensului	Periodic, după fiecare utilizare prelungită
Temperatura ambiantă de utilizare	+5 °C până la +40 °C
Distanță de siguranță	Cel puțin 3 metri de zona de lucru
Echipamente de protecție obligatorii	Ochelari de protecție
Racord electric	Priza cu împământare, prelungitor max 5 m (secțiune ≥1,5 mm²)
Piese de schimb disponibile	Filtru, garnitură, supapă de reținere, ulei
Reparabilitate	Curățare/înlocuire garnituri, filtru, supapă; intervenție centru autorizat pentru presostat

Întrebări frecvente - 22024 FC Aerotec

Ce tip de ulei să folosesc pentru compresorul Aerotec 22024 FC?

Utilizați un ulei specific pentru compresor lubrifiat. Verificați nivelul cu ajutorul jojei sau al vizorului și completați dacă este necesar. Schimbul de ulei este recomandat după primele 100 de ore, apoi la fiecare 300 de ore.

Ce trebuie să fac dacă compresorul nu pornește?

Verificați mai întâi alimentarea electrică (priză, siguranță). Asigurați-vă că presostatul este în poziția pornit (I). Dacă protecția termică a declanșat, așteptați ca motorul să se răcească și rearmați manual butonul de resetare pe modelele respective.

Cum se reglează presiunea de ieșire?

Trageți mânerul reductorului de presiune în sus, rotiți-l în sensul acelor de ceasornic pentru a crește presiunea, sau în sens invers pentru a o scădea. Apoi apăsați pentru a bloca reglajul. Presiunea se verifică la manometru sau la reperele numerotate.

De ce se oprește și repornește automat compresorul după câteva minute?

Este normal: ciclul automat este gestionat de presostat. Compresorul se oprește când presiunea maximă este atinsă și repornește când aceasta scade cu aproximativ 2 bari. Dacă opririle sunt prea frecvente, verificați dacă nu există scurgeri sau dacă filtrul nu este înfundat.

Cum se purjează rezervorul?

După utilizare, opriți compresorul, deconectați ștecherul, apoi deschideți supapa de golire situată sub rezervor pentru a evacua condensul. Acest lucru protejează rezervorul de coroziune.

Este posibil să folosesc compresorul pentru vopsire?

Da, dar numai cu detergenți pe bază apoasă. Nu pulverizați niciodată lichide inflamabile. Asigurați-vă că respectați o distanță suficientă (cel puțin 3 m) pentru a evita proiecțiile și petele pe carcasă.

Ce trebuie să fac în cazul unei scurgeri de aer la nivelul presostatului?

Acest lucru poate indica o supapă de reținere defectă. Deșurubați capul hexagonal al supapei, curățați locașul și discul de cauciuc. Dacă discul este uzat, înlocuiți-l. Reînșurubați cu atenție.

Poate reporni compresorul după o întrerupere de curent?

Da, ciclul automat determină repornirea imediat după restabilirea curentului. Pentru a evita orice risc, deconectați întotdeauna aparatul în caz de întrerupere prelungită sau înainte de orice intervenție.

Ce tip de priză electrică să folosesc?

Folosiți o priză de curent cu împământare, adaptată tensiunii și frecvenței indicate pe plăcuța de identificare (monofazat sau trifazat). Evitați prelungitoarele mai lungi de 5 metri și adaptoarele multiple.

Cum se curăță filtrul de aspirație?

Deșurubați protecția filtrului, scoateți elementul filtrant și curățați-l cu aer comprimat sau cu apă cu săpun (uscați bine). Puneți la loc. Efectuați această operație la fiecare 100 de ore de funcționare.

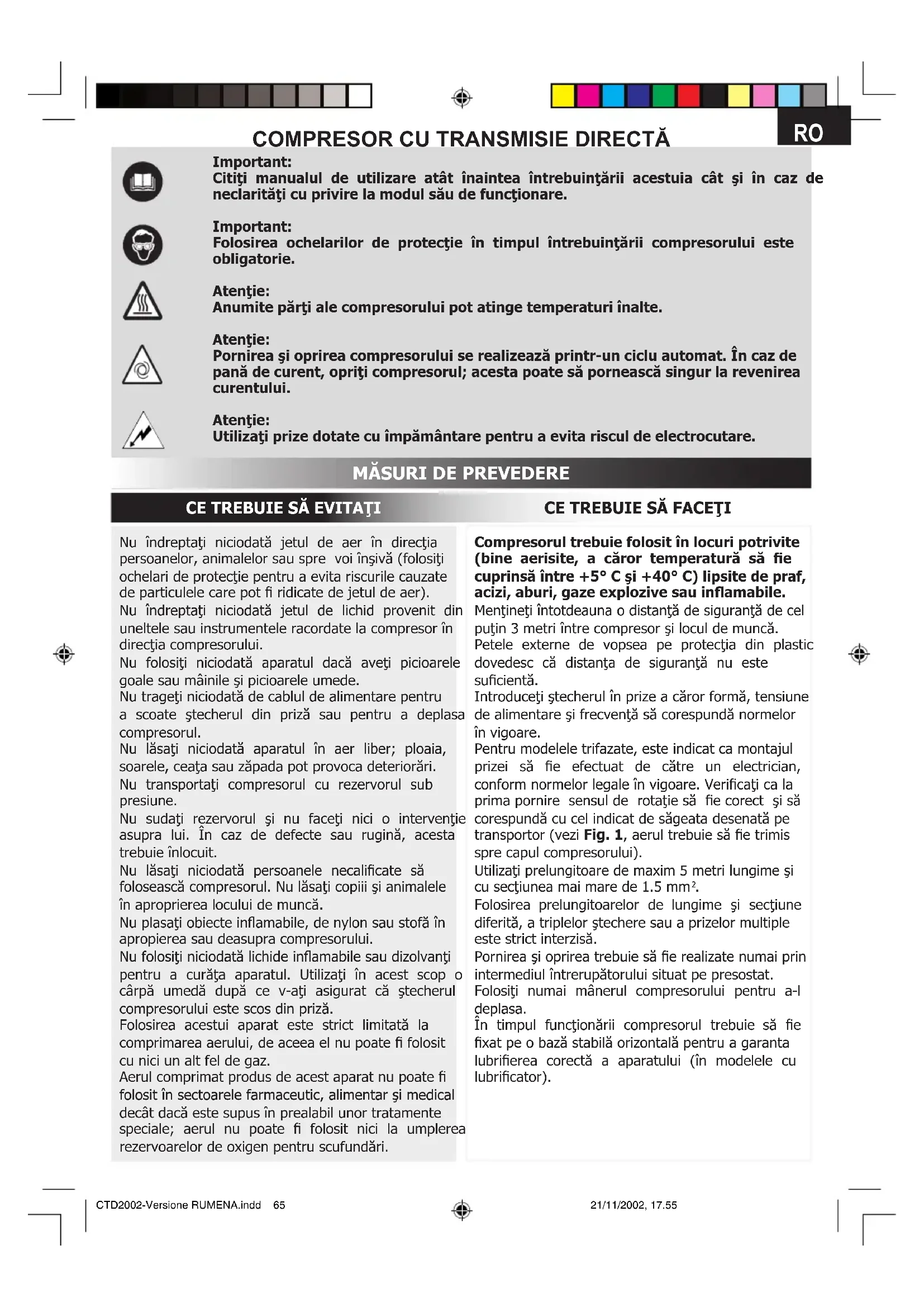

MANUAL DE UTILIZARE 22024 FC Aerotec

Folosirea ochilarilor de protectie in timpul intrebuintarii compresorului este obligatorie.

Atentie:

Anumite pärti ale compresorului pot atinge temperaturi inalte.

Atentie:

Pornirea Ši oprirea compresorului se realizazeă printr-un ciclu automat. În caz de pană de curent, opriți compresorul; acesta poate să porneasca singur la revenirea curentului.

Atentie:

Utilizianti prizedotate cu impamantare pursuant a evita riscul deelectrocutare.

MASURI DE PREVEDERE

CE TREBUIE SÄ EVITATI

Nu ndreptaşi niciodata jetul de aer in directia personelor, animalelor Sau spre voi insiv (folositi ochelari de protectie pentru a evita riscurile cauzate de particulele care pot fi ridicate de jetul de aer).

Nu indreptaşi niciodata jetul de lichid provenit din uneltele sau instrumentele racordate la compresor in directia compresorului.

Nu folosi niciodata aparatul dacaveti picioarele goale sau mainile si picioarele umede.

Nu tragej niciodata de cablul de alimentare pentru a scoate stecherul din priză Sau pentru a deplasa compresorul.

Nu lasati niciodata aparatul in aer liber; ploia, soarele, ceata sau zaada pot provoca deteriorari.

Nu transporta compresorul cu rezervorul sub presiune.

Nu sudati rezervorul si nu faceti nici o interventie asupra lui. In caz de defecte sau rugina, acesta trebuie inlocuit.

Nu lasati niciodata personele necalificate sa foloseasca compresorul. Nu lasati copii si animalele in aproprierea locului de muncă.

Nu plasati obiecte inflamabile, de nylon sau stofa in apropierea sau deasupra compresorului.

Nu folosi niciodata lichide inflamabile sau dizolvanti pentru a curata aparatul. Utilizati in acest scop o carpa umeda dupa ce v-ati asigurat ca stecherul compresorului este scos din priza.

Folosirea acestui aparat este strict limitata la comprimarea aerului, de aceea el nu poate fi folosit cu nici un alt fel de gaz.

Aerul comprimat produs de acest aparat nu poate fi folosit in sectoarele pharmaceutic, alimentar si medical decat dacă este supus in prealabil unor tratamente speciale; aerul nu poate fi folosit nici la umplerea rezervarelor de oxigen pentru scufundări.

CE TREBUIE SÄ FACETI

Compresorul trebuie folosit in locuri potrivite (bine aerisite, a caror temperatura sa fie cuprinsa intre +5^ C 山 + 40^ C) lipsite de praf, acizi, aburi, gazeexplozive sau inflamabile.

Mentineti intotdeauna o distanţă de siguranta de cel putin 3 metri intre compresorși locul de munca.

Petele externe de vopsea pe protectia din plastic dovedesc ca distanta de siguranta nu este suficienta.

Introduci stecherul in prize a caror forma, tensiune de alimentare si freventa sa corespunda normelor in vigoare.

Pentru modele trifazate, este indicat ca montajul prizes sa fie efectuat de caret un electrician, conform normelor legale in vigoare. Verificati ca la prima pornire sensul de rotatie sa fie corect si sa corespunda cu cel indicat de sageata desenata pe transporter (vezi Fig. 1, aerul trebuie sa fie trimis spre capul compresorului).

Utilizi prelungitoare de maxim 5 metri lungime si cu sectiunea mai mare de 1.5mm^2

Folosirea prelungitoarelor de lungime si sectiune diferita, a triplelor stechere sau a prizelor multiple este strict interzisa.

Pornirea si oprirea trebuie sa fiere realizate numai prin intermediul intrerupatorului situat pe presostat.

Folosiţi numai manerul compresorului pentru a-l deplasa.

In timpul functionarii compresorul trebuie sa fie fixat pe o bază stabilă orientală pentru a garanta lubrifierea corectă a aparatului (in modelele cu lubrificator).

CE TREBUIE SA STITI

Acest compresor functioneaza cu un rapport de intermitenta (indicat pe placuţa cu datele tehnice) de 25% (2.5 minute de fonctionare si 7.5 minute de pauza) pentru a evita incalzirea excessiva a motorului electric. Daca se verifica o astfel de situatie, mecanismul de protectie termica cu care aparatul este dotat intervene si intrerupe alimentarea compresorului cu curent electric. Odata ce se restabilesc parametrii de temperatura ideali pentru motor, compresorul porneste in mod automat.

La anumite modein, Vtrebuie sa interveni manual, apasand pe butonul de restabilire de pe cutia de racorduri a motorului (vezi fig. 2).

Pentru a facita pornirea aparatului, este indicat ca, in afara operatiilor descrie mai sus, sa opriti compresorul (prin apasarea pe butonul de oprirp/cornire de pe presostat) si sa-l porniti din nou. (vezi fig. 3-4-5).

La modelele trifazate este suficient sa apasa pe butonul presostatului (positia pornire) (vezi fig. 4).

Modele monofazate sunt dotate cu un presostat cu o supapă de descârcare a aerului cu inchidere intârziata care facilitează pornirea motorului. Este deci normal sa auziţi un suierat scurt (datorat iesirii aerului), cand rezervorul este gol.

Toate modele sunt dotate cu o supapă de siguranta care intervine in caz de functiionare anormală a presostatului, garantãnd astfel siguranta aparatului.

In faza de montare a unei unelte sau a unui instrument este obligatoriu s se opreasca fluxul de aer emis.

Folosirea compresorului in scopurile pentru care a fost creat (umflare, fonctionarea utilajelor pneumatice, vopsire, spalare cu detergenti aposi, etc.) necessities o pregatire specifica pentru cunoasterea si respectarea normelor prevazute, specifice fiecarui caz.

PORNIREA ŞI FOLOSIREA COMPRESORULUI

Monta rotile si piciorusele de sustinere (sau ventuzele, in functie de model) urmarind instruetiune.

Verificati daca datele elecrice de pe placutca corespond cu valorile reale ale instalatiei (voltaj si putere).

Introduci stecherul cablului de alimentare in przy corespunzatoare si verificati dacn intrerupatorul luminos de pe compresor este in poziia "inchis" O".

Pentru modele cu lubricator: verificati nivelul de ulei cu ajutorul tije (introdusain buosunl de umplere al rezervorului de ulei) (vezi fig. 7a-7b-7c) Sau prin intermediul vizorului (vezi fig. 7d); dac'a este necessar, mai adaugati ulei.

Din acest moment, compresorul poate fi folosit

Apasand pe intrerupatorul presostatului (vezi fig. 4) compresorul porneşte si pompează aer spre rezervor, prin intermediul tubului de trimitere.

Odata ce se ajunge la valoarea de etalonare superioara (inregistrata de fabricant in timpul fazei de testare) compresorul se opreste si, prin intermediu unei supape care se afla sub presostat, evacueazaa aerul in excess ramas in cap si in tubul de trimitere.

Datorità lipsei de presiune din capul compresorului, operatiile successive de aprindere automata sunt facilitate. Când se atinge valoarea de etalonare inferioară (2 bar Între valoarea superioarăși cea inferioară), compresoru pornește automat.

Este posibil sa verificati presiunea in interiorul rezervorului cu ajutorul manometrului din dotare (vezi fig. 8). Compresorul continua sa lucreze in acest fel (ciclul este automat) pana cand apasati pe intrerupatorul de pornire/oprine al presostatului.

Dacà doriti sá porniti din nou compresorul, asteptaşi cel puţin 10 secunde de la oprine.

Toate modele sunt dotate cu un regulator de presiune. Actionand asupra manerului regulatorului (ridicandul si rotindu-l in sens orar pentru a mari presiunea sau in sens antiorar pentru a o micsora - vezi fig. 9a) este posibil sa reglaşi presiunea aerului; in acest fel, functionarea uneltelor pneumatice se imbunatastege. Cand ati obtinut valoarea dorita, apasa pe maner pentru a-l bloca (vezi fig. 9b). Anumite modele sunt prevazute cu o roata sub maner; rotiti-o pana se blocheaza manerul (vezi fig. 9c, 9d).

Este posibil sa verificati presiunea cu ajutorul manometrului (in dotarea anumitor modele) sa facand referinta la liniutele numerotate de pe maner (care indicav valori diferite de presiune).

Cand ati terminat folosirea aparatului, scoatei stecherul din priza si goliti rezervorul (vezi fig. 10, 11).

INTRETTINERE

INAINTE DE ORICE OPERATIE SCOATEI APARATUL DIN PRIZA ŞI GOLITI COMPLET REZERVORUL (vezi fig. 10-11).

Desurubati suruburile protectiei din plastic (vezi fig. 12a), curati filtrul de aspiratie in functie de mediu in care lucrati; se recomanda curatirea lui la 100 ore de munca (vezi fig. 12b, 12c). Inlocui filtrul, dac aeste necessar, caci filtrul murdar micsoreaza randamentul aparatului si accelereazza uzura lui.

Pentru modele cu lubrificator: schimbai ueiul dupa primele 100 de ore de fonctionare si succesiv, dupa 300 de ore (vezi fig. 13a, 13b, 13c). Controlati periodic nivelul de uei.

La sfarsitul fiecarei operati, da dureazmai mult de o ora, sau periodic, se recomanda golirea lichidului provenit din condensarea vaporilor care se formeazain rezervor (vezi fig. 11) datorita umiditatii aerului.

Acest lucru este besoinar pentru a evita formarea de rugina 日 , in consecinta, pentru a putea beneficia de capacitatea totala a rezervorului.

Uleiul folosit (in modelecu lubrifiant) sI lichidul format prin condensarea vaporilor TREBUIE S A FIE ELIMINATI CONFORM LEGILOR IN VIGOARE privind protectia mediului inconjurator.

GARANTIA

Piesele componente si electrice care sunt supuse uzuri ca urmare a functiionari normala a aparatului nu sunt acoperite de garantie. Garantia reprzinta obligata fabricantului de a repara sa inlocui piesele care prezinta defecte, in urma verificari acestora de catre personele recunoscute de catre fabricant. Conditia este ca defectele sa fie din fabricatie Sau legate de calitatea materialelor folosite (defecte din vina fabricantului) si nu datorate unei normale uzuri Sau din cauza unor acte de negljent, saudin lipsa de pregatire a personalului.

Garantia nu se aplică dacă aparatul a fost folosit in mod eronat (diferit de cel indicat in manualul de'utilizare) sau reparatși/sau demontat (chiarși partial) de câtre persone care nu sunt specializate sau autorizate de câtre fabricant, dacă a fost Utilizat excessiv sau in scopuri neadevateși dacă daunelae au fost create de cazuri intâmplatoare sau de fortă majoră. Toate modelele cu rezervor până la 100 de litri trebuie să fie expediate la Centrul de Service in porto francoși vor fi livrate din nou Utilizatorului (cheltuielile de transport vor fi suportate de destinatar).

Cereti furnizorului dvs.adresa centrului cel mai apropriat.

Constructorul i si rezerva dreptul de a face modificari in orice moment, dupa cum considera necessities, fara nici un preaviz.

ANOMALII POSIBILE (INTERVENTIILE DESCRISE SUNT ADMISE)

Anomalie Cauza .Remediu

Supapa presupostatului pierde aer chiari cu compresorul oprit.	Ventilul de reşinere nu functionează in mod corect, din cauza impuritateiilor depuse la etansare sau a uzuri sale.	Deşurubăti capul hexagonal al ventiluluiși curățați locașulși discul de cauciuc (înlocuiți-l dacă este necesar). Montăța la locși ingurubăti bine (vezi fig. 14a, 14b).
Randamentul este diminuat. Compresorul efectuează prea multe porniri. Presiunea este joasă.	Compresorul este supus la eforturi prea mari. Ori garniturile/jonctiunile nu sunt etanse, ori filtrul de aspirataie este murdar.	Înlocuți garniturile/juncturile racordurilor. Curăți seuÎnlocuți filtrul.
Compresorul se oprește singur dar pornește din nou, automat, dupăcateva minute. În modelele în V, 3 CP, nu pornește.	Temperatura în interiorul motorului este prea mare, ceea ce necessities intervenția proteției termice.	Curăți tuburile de aer ale transportorului. Incercatișsâ imbunățăți calitatea aerului la locul de munță. Repuneti în funțiune proteția termită. Pentru modelele cu lubrificatorși în V: verificatiș niveulși calitatea uleiuluiÎntrebuițat. Pentru modelele în V: controlăți tensiunea pe rețeaua electrică.
Dupăcateva tentative de pornire nereusite, motorul se oprește.	Ca mai sus, proteția termica intervențeși impiedică pornirea motorului din cauza temperaturii ridicate (Verificățiși dacă tensiunea de alimentare este corectă Saudacă stecherul nu iese din priză în timul funționării.).	Apăsăți pe intrerupățorul de pornire/oprise. Incercățișsâ imbunățăți calitatea aerului la locul de munță. Așteptățiță cateva minute, după care motorul pornește automat. Pentru modelele în V, 3 CP: repuneti în funțiune proteția termită. Evitați適用area prelimungtoarelor pentru cabulul de alimentare.
Compresorul nu se opreșteși intervene supapa de siguranta.	Funționarea compresorului este anormală sau presostatul este defect.	Scoateți stecherul din prizăși adresați-vă unui centru de service.
