Produkttype	Luftkompressor
Mærke	Aerotec
Model	450-50 CT4
Drivtype	Direkte
Strømforsyning	Enfaset 230 V eller trefaset 400 V afhængig af version
Maksimalt tryk	10 bar
Tankkapacitet	50 liter
Smøringstype	Smurt
Start	Automatisk via pressostat
Termisk beskyttelse	Ja
Sikkerhedsventil	Ja
Trykreduktionsventil	Ja
Manometer	Tank og udtag
Indsugningsfilter	Ja, rengøring hver 100. time
Olieafløb	Første olieskift efter 100 timer, derefter hver 300. time
Omgivelsestemperatur	+5 °C til +40 °C
Sikkerhedsafstand	Mindst 3 meter
Anvendelse	Kun trykluft
Driftscyklus	Intermitterende (f.eks. S3-25)
Transport	Må ikke transporteres under tryk
Sikkerhed	Beskyttelsesbriller påbudt, risiko for forbrænding, automatisk genstart
Vedligeholdelse	Rengør filter, tøm kondensvand og olie
Garanti	Dækker ikke sliddele

Ofte stillede spørgsmål - 450-50 CT4 Aerotec

Hvordan starter jeg kompressoren?

Sæt stikket i en passende stikkontakt, kontrollér at pressostaten står på « O » (OFF). Åbn om nødvendigt drænhanen. Tryk på pressostatens kontakt til « I » (ON). Kompressoren starter og pumper luft op til maksimaltrykket, og stopper derefter automatisk.

Hvorfor stopper kompressoren af sig selv?

Det er normalt: kompressoren kører i en automatisk cyklus. Den stopper, når maksimaltrykket er nået, og genstarter automatisk, når trykket falder med 2 bar. Hvis motoren overopheder, afbryder den termiske beskyttelse strømmen; genstart sker automatisk efter afkøling (på nogle modeller skal der nulstilles manuelt).

Hvordan justerer jeg udgangstrykket?

Brug trykreduktionsventilen: træk håndtaget op, drej med uret for at øge trykket eller mod uret for at reducere det. Når justeret, tryk håndtaget ned for at låse det. Kontrollér værdien på manometeret eller de nummererede mærker.

Hvornår skal olien skiftes?

På smurte modeller skal olien skiftes efter de første 100 driftstimer, derefter hver 300. time. Kontrollér jævnligt niveauet med oliepinden eller kighullet.

Hvordan renser jeg indsugningsfilteret?

Skru eventuel beskyttelse af, tag filteret ud og rengør det hver 100. driftstime (eller oftere i støvet miljø). Udskift filterelementet, hvis det er snavset eller slidt.

Hvad gør jeg ved luftlækage ved pressostaten?

Det indikerer slid eller snavs på tilbageløbsventilen. Skru den sekskantede ventilhoved af, rengør huset og gummiskiven. Udskift gummiskiven, hvis den er slidt, og skru derefter omhyggeligt på igen.

Kan jeg bruge kompressoren til andre gasser end luft?

Nej, apparatet er udelukkende beregnet til komprimering af luft. Må ikke bruges med andre gasser, især ikke til farmaceutiske, fødevare-, hospitalsapplikationer eller til påfyldning af dykkerflasker.

Hvilken sikkerhedsafstand skal overholdes?

Hold mindst 3 meters afstand mellem kompressoren og arbejdsområdet. Hold også børn, dyr og brændbare genstande på afstand.

Hvordan transporterer jeg kompressoren?

Brug kun det dertil beregnede håndtag. Transporter aldrig kompressoren, når tanken er under tryk. Tag stikket ud og tøm tanken før enhver flytning.

Hvad gør jeg, hvis kompressoren ikke genstarter efter overophedning?

Lad motoren køle af. På enfasede modeller nulstiller den termiske beskyttelse automatisk; på trefasede eller V-versioner kan det være nødvendigt manuelt at trykke på nulstillingsknappen på motorens klemkasse eller sætte pressostaten på OFF og derefter ON. Hvis problemet fortsætter, kontrollér spændingen og olien.

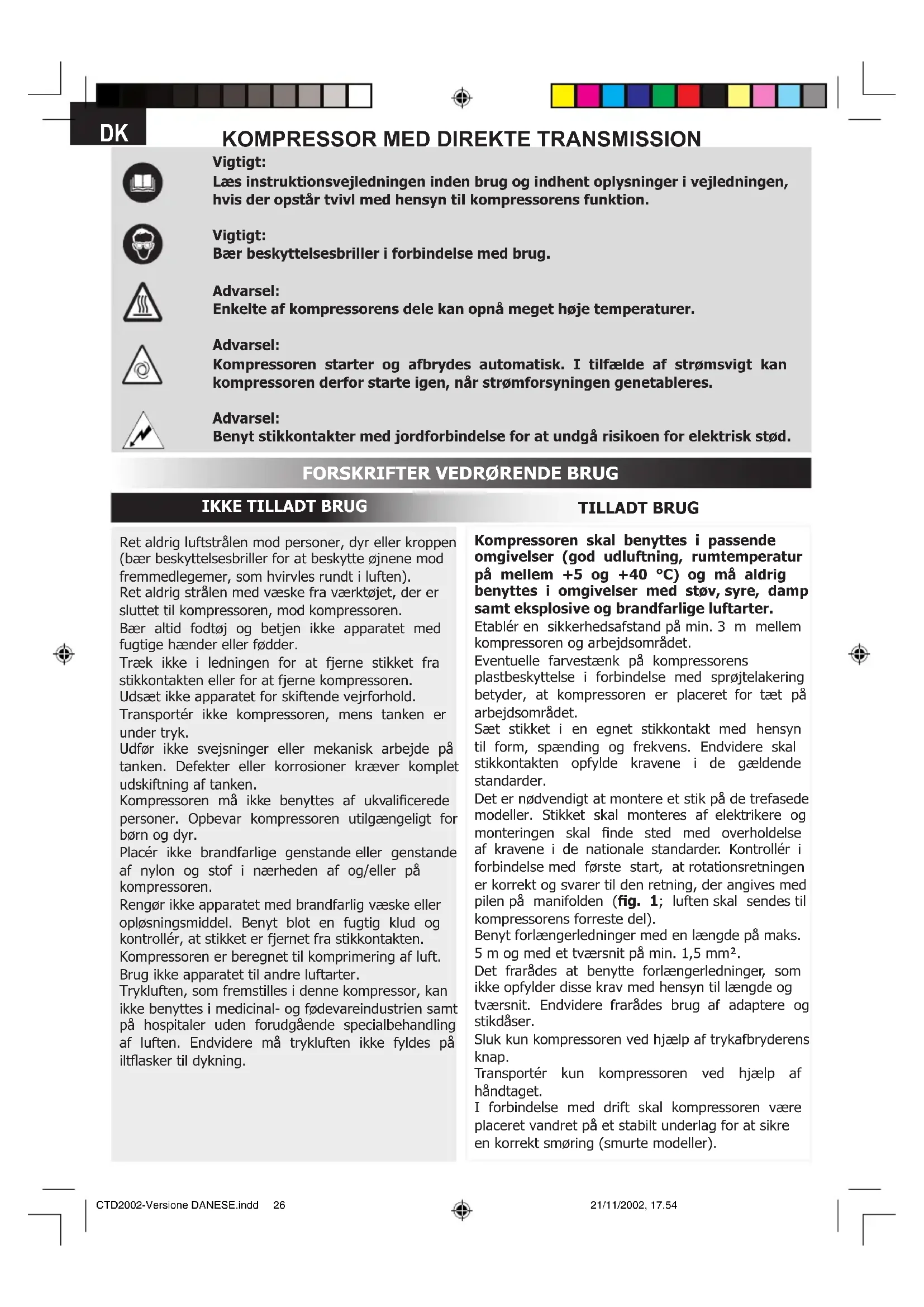

BRUGSANVISNING 450-50 CT4 Aerotec

Læs instruktionsvejledningen inden brug og indhent oplysninger i vejledningen, hvis der opstår tvivl med hensyn til kompressorens funktion.

Vigtigt:

Bær beskyttelsesbriller i forbindelse med brug.

Advarsel:

Enkelte af kompressorens dele kan opnå meget høje temperaturer.

Advarsel:

Kompressoren starter og afbrydes automatisk. I tilfælde af strømsvigt kan kompressoren derfor starte igen, når strømforsyningen genetableres.

Advarsel:

Benyt stikkontakter med jordforbindelse for at undgå risikoen for elektrisk stød.

FORSKRIFTER VEDR∅RENDE BRUG

IKKE TILLADT BRUG

TILLADT BRUG

Ret aldrig luftstrålen mod personer, dyr eller kroppen (bær beskyttelsesbriller for at beskytte øjnene mod fremmedlegemer, som hvirvles rundt i luften).

Ret aldrig strålen med væske fra værktøjet, der er sluttet til kompressoren, mod kompressoren.

Bær altid fodtøj og betjen ikke apparatet med fugtige hænder eller fødder.

Udsæt ikke apparatet for skiftende vejrforhold.

Transportér ikke kompressoren, mens tanken er under tryk.

Udfør ikke svejsninger eller mekanisk arbejde på tanken. Defekter eller korrosioner kræver komplet udskiftning af tanken.

Kompressoren må ikke benyttes af ukvalificerede personer. Opbevar kompressoren utilgængeligt for børn og dyr.

Placér ikke brandfarlige genstande eller genstande af nylon og stof i nærheden af og/eller på kompressoren.

Rengør ikke apparatet med brandfarlig væske eller opløsningsmiddel. Benyt blot en fugtig klud og kontrollér, at stikket er fjernet fra stikkontakten.

Kompressoren er beregnet til komprimering af luft. Brug ikke apparatet til andre luftarter.

Trykluften, som fremstilles i denne kompressor, kan ikke benyttes i medicinal- og fødevareindustrien samt på hospitaler uden forudgående specialbehandling af luften. Endvidere må trykluften ikke fyldes på iltflasker til dykning.

Kompressoren skal benyttes i passende omgivelser (god udluftning, rumtemperatur på mellem +5 og +40 °C) og må aldrig benyttes i omgivelser med støv, syre, damp samt eksplosive og brandfarlige luftarter.

Etablér en sikkerhedsafstand på min. 3 m mellem kompressoren og arbejdsområdet.

Eventuelle farvestænk på kompressorens plastbeskyttelse i forbindelse med sprøjtelakering betyder, at kompressoren er placeret for tæt på arbejdsområdet.

Sæt stikket i en egnet stikkontakt med hensyn til form, spænding og frekvens. Endvidere skal stikkontakten opfylde kravene i de gældende standarder.

Det er nødvendigt at montere et stik på de trefasede modeller. Stikket skal monteres af elektrikere og monteringen skal finde sted med overholdelse af kravene i de nationale standarder. Kontrollér i forbindelse med første start, at rotationsretningen er korrekt og svarer til den retning, der angives med pilen på manifolden (fig. 1; luften skal sendes til kompressorens forreste del).

Benyt forlængerledninger med en længde på maks. 5 m og med et tværsnit på min. 1,5 mm ^2 .

Det frarådes at benytte forlængerledninger, som ikke opfylder disse krav med hensyn til længde og tværsnit. Endvidere frarådes brug af adaptere og stikdåser.

Sluk kun kompressoren ved hjælp af trykafbryderens knap.

Transportér kun kompressoren ved hjælp af håndtaget.

I forbindelse med drift skal kompressoren være placeret vandret på et stabilt underlag for at sikre en korrekt smøring (smurte modeller).

NYTTIGE OPLYSNINGER

Kompressoren er fremstillet til funktion ved det intermittensforhold, der er specificeret på identifikationsskiltet (eksempel: S3-25 betyder drift i 2,5 minutter og herefter afbrydelse i 7,5

minutter). Herved undgås en kraftig overophedning af elmotoren. I tilfælde af overophedning udløses motorens termiske sikring, hvilket medfører automatisk afbrydelse af strømmen, når temperaturen er for høj. Motoren starter automatisk igen, når temperaturen vender tilbage til det normale niveau.

På enkelte «V» modeller er det nødvendigt at tilbagestille sikringen manuelt ved at trykke på tilbagestillingsknappen på motorens klembræt (fig. 2).

For at forenkle den efterfølgende start af apparatet er det udover ovenstående indgreb vigtigt at dreje trykafbryderens knap til OFF positionen og herefter igen til ON positionen (fig. 3, 4 og 5).

På de trefasede modeller er det tilstrækkeligt at dreje trykafbryderens knap manuelt til ON positionen (fig. 4).

De enfasede modeller er udstyrede med en trykafbryder med en ventil med forsinket lukning til bortledning af luften. Denne ventil forenkler starten af motoren og det er derfor normalt, at der kommer et luftpust ud af ventilen i et par sekunder, når motoren tændes med tom tank.

Alle kompressorer er udstyret med en sikkerhedsventil, som udløses i tilfælde af funktionsforstyrrelser i trykafbryderen. Herved garanteres apparatets sikkerhed.

Den udgående luftstrøm skal afbrydes i forbindelse med montering af værktøj.

Anvendelse af trykluft til de forskellige former for brug (oppumpning, trykluftsværktøj, sprøjtelakering, afvaskning med vandbaserede rengøringsmidler osv.) forudsætter kendskab til og overholdelse af de normer, som gælder i de enkelte tilfælde.

START OG BRUG

Montér hjulene og foden (eller sugekopperne afhængigt af den konkrete model) ved at følge anvisningerne i pakken.

Kontrollér, at strømdataene på identifikationsskiltet svarer til de reelle data for strømforsyningen (netspænding og effekt).

Sæt forsyningsledningens stik i en passende stikkontakt (fig. 6) og kontrollér, at trykafbryderens knap på kompressoren er drejet til OFF positionen.

På de smurte modeller kontrolleres olieniveauet ved hjælp af oliepinden i oliepåfyldningsproppen (fig. 7a, 7b og 7c) eller ved hjælp af kontrolruden (fig. 7d). Efterfyld om nødvendigt.

Herefter er kompressoren klar til brug.

Betjen trykafbryderens knap (fig. 4). Kompressoren starter og pumper luft, som herefter sendes ind i tanken gennem indtagsrøret.

Når maks. kalibreringsværdien nås (indstillet af producenten i forbindelse med afprøvning), afbrydes kompressoren og bortleder den overskydende luft i den forreste del og i indtagsrøret ved hjælp af en ventil, der er placeret under trykafbryderen.

Udligningen af trykket i den forreste del forenkler den efterfølgende start. Ved brug af luft starter kompressoren automatisk, når min. kalibreringsværdien nås (2 bar lavere end maks. kalibreringsværdien).

Det er muligt at kontrollere trykket i tanken ved hjælp af det medfølgende manometer (fig. 8).

Kompressorfunktionen opretholdes i denne automatiske cyklus, indtil trykafbryderens knap betjenes.

Hvis kompressoren skal benyttes igen, skal der gå min. 10 sekunder mellem slukning og den efterfølgende start.

Alle kompressorer er udstyret med en trykreduceringsventil. Ved at betjene knoppen, mens hanen er åben (ved at trække knoppen opad og dreje den med uret for at øge trykket eller mod uret for at reducere det; fig. 9a), er det muligt at justere lufttrykket således, at brugen af trykluftsværktøjet optimeres. Indstil den ønskede trykværdi og tryk herefter på knoppen for at blokere den (fig. 9b). På enkelte modeller er det nødvendigt at fastspænde den underliggende ringmøtrik, indtil knoppen blokeres (fig. 9c og 9d).

Det er muligt at kontrollere den indstillede trykværdi ved hjælp af manometeret (på modeller, der er forsynet med manometer) eller ved hjælp af de nummererede hak på knoppen. Hakkenes tal angiver det pågældende tryk.

Sluk apparatet, fjern stikket fra stikkontakten og tøm tanken efter afslutning af arbejdet (fig. 10 og 11).

VEDLIGEHOLDELSE

FJERN STIKKET FRA STIKKONTAKTEN OG T∅M TANKEN FULDSTÄNDIGT INDEN UDF∅RELSE AF INDGREB ( g. 10 og 11).

Løsn eventuelle skruer ( g. 12a) i beskyttelsen og rengør suge literet afhængigt af de konkrete arbejdsbetingelser og under alle omstændigheder for hver 100 timers drift ( g. 12b og 12c). Udskift eventuelt lterelementet (et tilstoppet liter reducerer ydelsen og medfører øget slitage på kompressoren). På de smurte modeller skiftes olien efter de første 100 timers drift og herefter for hver 300 timer ( g. 13a, 13b og 13c). Kontrollér olieniveauet regelmæssigt.

Der dannes kondensvand som følge af luftens fugtighed. Tanken for kondensvand skal derfor tømmes regelmæssigt (eller efter afslutning af arbejde, som har varet mere end 1 time) ( g. 11). Herved beskyttes tanken mod korrosion og det er muligt at udnytte tankens rumindhold fuldstændigt.

Både den brugte olie (smurte modeller) og kondensvandet SKAL BORTSKAFFES med overholdelse af kravene i den gældende miljølovgivning.

GARANTI

Garantien omfatter ikke de elektriske dele og sliddelene. Garantien forpligter producenten til reparation eller udskiftning (på baggrund af eget skøn) af defekte komponenter (defekten skal anerkendes af producentens teknikere) forudsat at den pågældende defekt skyldes konstruktions- og/eller materialefejl (dvs. at producenten har ansvaret for fejlen). Garantien omfatter ikke defekter, som skyldes naturlig slitage, forsømmelighed, uerfarenhed, brug af produktet i modstrid med anvisningerne, uautoriserede indgreb, reparationer eller afmontering (også kun delvis) udført af personale uden tilladelse fra producenten. Endvidere omfatter garantien ikke defekter, som skyldes overdreven udnyttelse af apparatet eller brug af apparatet til uegnede former for anvendelse, samt force majeure. Alle kompressorer med tank med rumindhold på op til 100 l skal sendes franko til servicecenteret og tilbagesendes herefter pr. efterkrav.

Forhandleren oplyser det nærmeste servicecenter.

Producenten forbeholder sig ret til udførelse af eventuelle ændringer uden forudgående meddelelse herom.

MULIGE FEJL OG AFHJÆLPNING

Fejl Årsag Afhjælpning

Luftlækage fra ventilen i trykafbryderen, når kompressoren er standset.	Tilbageslagsventilen fungerer ikke korrekt pga. slitage eller store mængder snavs på forseglingsstoppet.	Løsn den forreste sekskantede del at tilbageslagsventilen, rengør sædet og den særlige gummiskive (udskift den, hvis den er slidt). Montér delene på ny og fastspænd omhyggeligt (g. 14a og 14b)
Reduktion af ydelse. Hyppige starter. Lave trykværdier.	For intensiv brug eller eventuelle lækager fra samlinger og/eller slanger. Rengør det tilstoppede suge liter.	Udskift koblingernes pakninger. Rengør eller udskift literet.
Kompressoren afbrydes og starter automatisk efter et par minutter. «V» modellerne (3 HK) starter ikke igen efterfølgende.	Udløsning af den termiske sikring pga. overophedning af motoren.	Rengør luftpassagerne i manifolden. Udluft lokalet. Tilbagestil den termiske sikring. Kontrollér olieniveauet og mængden på de smurte modeller og «V» modellerne. Kontrollér spændingen på «V» modellerne.
Kompressoren afbrydes efter et par startforsøg.	Udløsning af den termiske sikring pga. overophedning af motoren (fjernelse af stikket i forbindelse med drift, lav forsyningsspænding).	Betjen trykafbryderens knap. Udluft lokalet. Vent et par minutter. Herefter starter kompressoren selv. Det er nødvendigt at tilbagestille den termiske sikring på «V» modellerne (3 HK). Fjern eventuelle forlængerledninger fra forsyningsledningen.
Kompressoren afbrydes ikke og sikkerhedsventilen udløses.	Funktionsforstyrrelser i kompressoren eller defekt i trykafbryder.	Fjern stikket fra stikkontakten og kontakt servicecenteret.

KOMPRESSOR MED DIREKT KRAFTÖVERFÖRING

Viktigt!

Du må aldri rette en væskestråle fra kompressortilkoplet utstyr mot kompressoren.

Du må ikke transportere kompressoren när tanken er under trykk.

Du kan bruke en forlengelsesledning til strømledningen som er maks. 5 m lang og med et kabelsnitt på min. 1,5 mm ^2 .

Når du monterer på et utstyr er det helt nødvendig at du avbryter luftstrømningen ut.
