Typ výrobku	Vzduchový kompresor
Značka	Aerotec
Model	450-50 CT4
Typ pohonu	Přímý
Elektrické napájení	Jednofázové 230 V nebo třífázové 400 V podle verze
Maximální tlak	10 bar
Objem nádrže	50 litrů
Typ mazání	Mazaný
Start	Automatický přes tlakový spínač
Tepelná ochrana	Ano
Bezpečnostní ventil	Ano
Redukční ventil	Ano
Manometr	Nádrž a výstup
Sací filtr	Ano, čištění každých 100 hodin
Výměna oleje	První výměna po 100 h, poté každých 300 h
Okolní teplota	+5 °C až +40 °C
Bezpečnostní vzdálenost	Minimálně 3 metry
Použití	Pouze stlačený vzduch
Pracovní cyklus	Přerušovaný (např. S3-25)
Přeprava	Nepřepravujte pod tlakem
Bezpečnost	Povinné ochranné brýle, riziko popálení, automatický restart
Údržba	Vyčistěte filtr, vypusťte kondenzát a olej
Záruka	Nevztahuje se na opotřebitelné díly

Často kladené otázky - 450-50 CT4 Aerotec

Jak spustit kompresor?

Zapojte zástrčku do vhodné zásuvky, zkontrolujte, zda je tlakový spínač v poloze « O » (OFF). V případě potřeby otevřete vypouštěcí kohout. Přepněte spínač tlakového spínače do polohy « I » (ON). Kompresor se spustí a pumpuje vzduch až do maximálního tlaku, poté se automaticky zastaví.

Proč se kompresor sám zastaví?

Je to normální: kompresor pracuje v automatickém cyklu. Zastaví se při dosažení maximálního tlaku a automaticky restartuje, když tlak klesne o 2 bary. Pokud se motor přehřeje, tepelná ochrana vypne proud; restart proběhne automaticky po ochlazení (u některých modelů je nutné ruční resetování).

Jak nastavit výstupní tlak?

Použijte redukční ventil: vytáhněte knoflík nahoru, otáčejte ve směru hodinových ručiček pro zvýšení tlaku nebo proti směru pro snížení. Po nastavení stiskněte knoflík pro zablokování. Zkontrolujte hodnotu na manometru nebo očíslovaných značkách.

Kdy je třeba vyměnit olej?

U mazaných modelů vyměňte olej po prvních 100 hodinách provozu, poté každých 300 hodin. Pravidelně kontrolujte hladinu pomocí měrky nebo průhledítka.

Jak vyčistit sací filtr?

Odšroubujte případný kryt, vyjměte filtr a vyčistěte jej každých 100 hodin provozu (nebo častěji v prašném prostředí). Vyměňte filtrační vložku, pokud je znečištěná nebo opotřebovaná.

Co dělat při úniku vzduchu u tlakového spínače?

To indikuje opotřebení nebo znečištění zpětného ventilu. Odšroubujte šestihrannou hlavu ventilu, vyčistěte sedlo a gumový kotouč. Pokud je kotouč opotřebovaný, vyměňte jej, poté pečlivě zašroubujte.

Mohu kompresor použít pro jiné plyny než vzduch?

Ne, zařízení je určeno výhradně ke stlačování vzduchu. Nepoužívejte s jinými plyny, zejména pro farmaceutické, potravinářské, nemocniční aplikace nebo pro plnění potápěčských lahví.

Jakou bezpečnostní vzdálenost dodržovat?

Udržujte vzdálenost alespoň 3 metry mezi kompresorem a pracovní oblastí. Dále držte děti, zvířata a hořlavé předměty v dostatečné vzdálenosti.

Jak přepravovat kompresor?

Používejte pouze k tomu určenou rukojeť. Nikdy nepřepravujte kompresor, když je nádrž pod tlakem. Před přemístěním odpojte zástrčku a vyprázdněte nádrž.

Co dělat, pokud kompresor po přehřátí nerestartuje?

Nechte motor vychladnout. U jednofázových modelů se tepelná ochrana znovu zapne automaticky; u třífázových verzí nebo ve V může být nutné ručně stisknout tlačítko obnovení na svorkovnici motoru nebo přepnout tlakový spínač do OFF a poté ON. Pokud problém přetrvává, zkontrolujte napětí a olej.

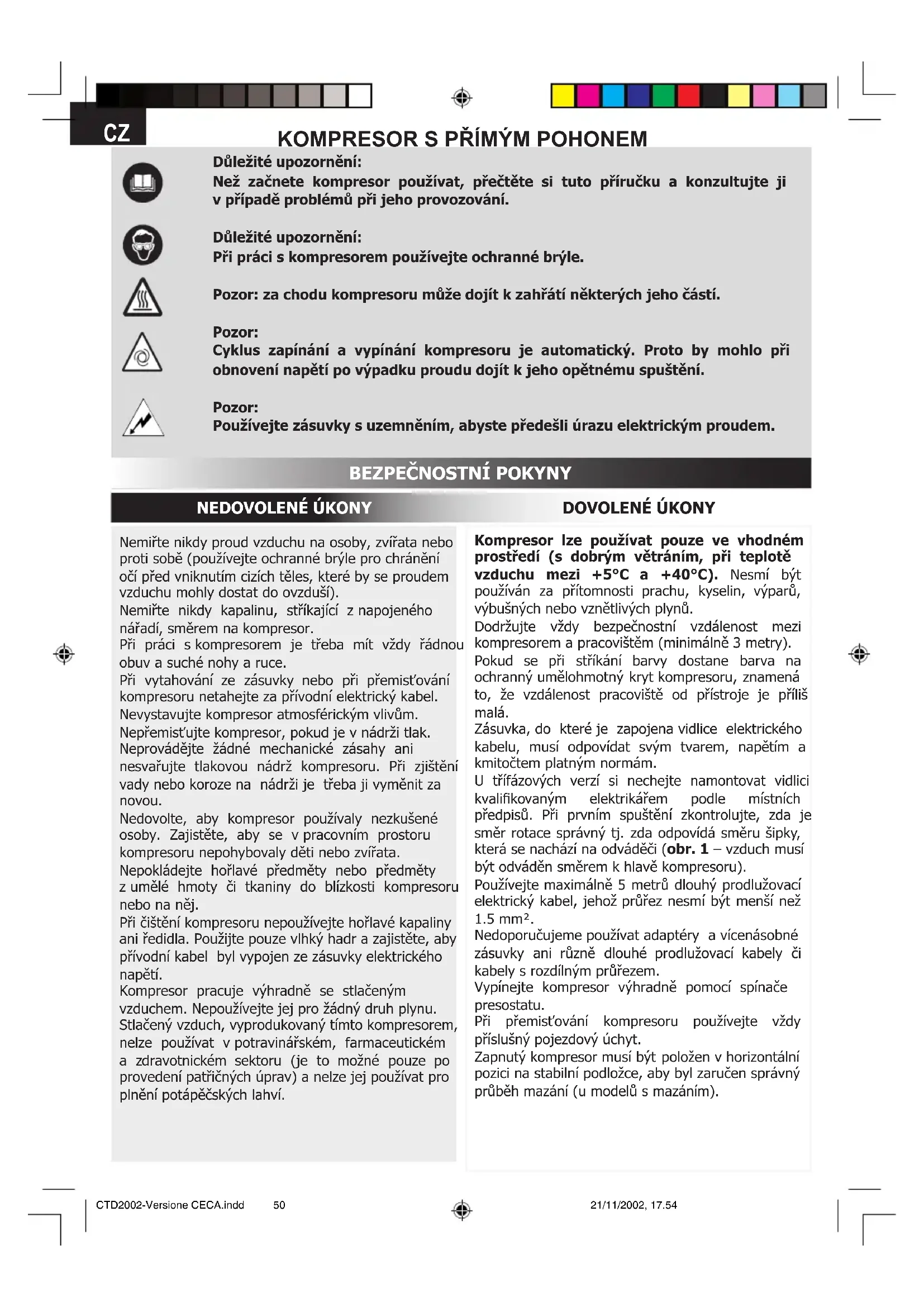

NÁVOD K OBSLUZE 450-50 CT4 Aerotec

Důležité upozornění:

Než začnete kompresor používat, přečtěte si tuto příručku a konzultujte ji v případě problémů při jeho provozování.

Důležité upozornění:

Při práci s kompresorem používejte ochranné brýle.

Pozor: za chodu kompresoru může dojít k zahřátí některých jeho částí.

Pozor:

Cyklus zapínání a vypínání kompresoru je automatický. Proto by mohlo při obnovení napětí po výpadku proudu dojít k jeho opětnému spuštění.

Pozor:

Používejte zásuvky s uzemněním, abyste předešli úrazu elektrickým proudem.

BEZPEČNOSTNÍ POKYNY

NEDOVOLENÉ ÚKONY

DOVOLENÉ ÚKONY

Nemiřte nikdy proud vzduchu na osoby, zvířata nebo proti sobě (používejte ochranné brýle pro chránění očí před vniknutím cizích těles, které by se proudem vzduchu mohly dostat do ovzduší).

Nemiřte nikdy kapalinu, stříkající z napojeného nářadí, směrem na kompresor.

Při práci s kompresorem je třeba mít vždy řádnou obuv a suché nohy a ruce.

Při vytahování ze zásuvky nebo při přemist'ování kompresoru netahejte za přívodní elektrický kabel. Nevystavujte kompresor atmosférickým vlivům.

Nepřemist'ujte kompresor, pokud je v nádrži tlak.

Neprovádějte žádné mechanické zásahy ani nesvařujte tlakovou nádrž kompresoru. Při zjištění vady nebo koroze na nádrži je třeba ji vyměnit za novou.

Nedovolte, aby kompresor používaly nezkušené osoby. Zajistěte, aby se v pracovním prostoru kompresoru nepohybovaly děti nebo zvířata.

Nepokládejte hořlavé předměty nebo předměty z umělé hmoty či tkaniny do blízkosti kompresoru nebo na něj.

Při čištění kompresoru nepoužívejte hořlavé kapaliny ani ředidla. Použijte pouze vlhký hadr a zajistěte, aby přívodní kabel byl vypojen ze zásuvky elektrického napětí.

Kompresor pracuje výhradně se stlačeným vzduchem. Nepoužívejte jej pro žádný druh plynu.

Stlačený vzduch, vyprodukovaný tímto kompresorem, nelze používat v potravinářském, farmaceutickém a zdravotnickém sektoru (je to možné pouze po provedení patřičných úprav) a nelze jej používat pro plnění potápěčských lahví.

Kompresor lze používat pouze ve vhodném prostředí (s dobrým větráním, při teplotě vzduchu mezi +5°C a +40°C). Nesmí být používán za přítomnosti prachu, kyselin, výparů, výbušných nebo vznětlivých plynů.

Dodržujte vždy bezpečnostní vzdálenost mezi kompresorem a pracovištěm (minimálně 3 metry).

Pokud se při stříkání barvy dostane barva na ochranný umělohmotný kryt kompresoru, znamená to, že vzdálenost pracoviště od přístroje je příliš malá.

Zásuvka, do které je zapojena vidlice elektrického kabelu, musí odpovídat svým tvarem, napětím a kmitočtem platným normám.

U třifázových verzí si nechejte namontovat vidlici kvalifikovaným elektrikářem podle místních předpisů. Při prvním spuštění zkontrolujte, zda je směr rotace správný tj. zda odpovídá směru šipky, která se nachází na odváděči (obr. 1 – vzduch musí být odváděn směrem k hlavě kompresoru).

Používejte maximálně 5 metrů dlouhý prodlužovací elektrický kabel, jehož průřez nesmí být menší než 1.5 mm².

Nedoporučujeme používat adapté a vícenásobné zásuvky ani různě dlouhé prodlužovací kabely či kabely s rozdílným průřezem.

Vypínejte kompresor výhradně pomocí spínače presostatu.

Při přemist'ování kompresoru používejte vždy příslušný pojezdový úchyt.

Zapnutý kompresor musí být položen v horizontální pozici na stabilní podložce, aby byl zaručen správný průběh mazání (u modelů s mazáním).

CO JE TŘEBA VĚDĚT

Tento kompresor je vyroben tak, aby fungoval přerušovaně v poměru uvedeném na štítku s technickými údaji (např. značka S3-25 znamená 2,5 minuty provozu a

7,5 minut přestávky), aby nedocházelo k přehřátí elektromotoru. Motor je vybaven tepelnou ochranou a pokud by došlo k přilišnému zvýšení teploty, tato ochrana by automaticky přerušila přívod elektrického proudu. Po návratu na normální teplotu se motor spustí automaticky.

U některých verzí kompresorů s písty do V je třeba zasáhnout ručně a to stisknutím tlačítka pro obnovení chodu, které se nachází na skřínce svorkovnice motoru (obr. 2).

Pro lepší průběh spouštění přístroje je kromě uvedených operací důležité vypnout a znovu zapnout spínač presostatu (obr. 3, 4, 5).

U třifázových verzí stačí ručně zapnout spínač presostatu (obr. 4).

Jednofázové verze jsou vybavené presostatem s ventilem pro vypouštění vzduchu se zpožděným uzavíráním, jež usnadňuje spuštění motoru. Krátký výstup vzduchu z prázdné nádrže je tedy normální.

Všechny kompresory jsou vybavené pojistným ventilem, který v případě nepravidelného fungování presostatu zasáhne a zaručí tak bezpečný chod přístroje.

Při montáži nářadí je bezpodmínečně nutné přerušit výstup vzduchu.

Osoby, které při práci používají stlačený vzduch (nafukování, práce s pneumatickým nářadím, stříkání barvy, mytí čistícími prostředky obsahujícími vodu apod.), musí znát a respektovat předpisy pro jednotlivé případy použití.

ZAPNUTÍ A POUŽITÍ

Přimontujte kolečka a opěrnou nožku (u některých modelů přísavky) podle přiložených pokynů. Zkontrolujte, zda údaje na štítku o elektrickém napětí odpovídají skutečným vlastnostem systému (napětí a výkon).

Zkontrolujte, zda je spínač presostatu na kompresoru v pozici O (OFF – vypnutý) a vsuňte vidlici kabelu do vhodné zásuvky (obr. 6).

U modelů s mazáním zkontrolujte hladinu oleje pomocí tyčinky na plnicí zátce (obr. 7a, 7b, 7c) nebo přes průhledový hledáček (obr. 7d) a případně olej dolijte.

Nyní je kompresor připravený k provozu.

Spínačem na presostatu (obr. 4) spustíte kompresor, který začne čerpat vzduch a vpouštět jej přívodní hadicí do tlakové nádoby.

Při dosažení horní nastavené hodnoty (zadané výrobcem ve fázi kolaudace stroje) se kompresor zastaví a ventilem, který se nachází pod presostatem, vypustí přebytečný vzduch z hlavy a z přívodní hadice.

Následné spuštění bude usnadněné, protože v hlavě kompresoru nebude žádný tlak. Jakmile kompresor dosáhne dolní nastavenou hodnotu (2 bary mezi horní a dolní hodnotou), tak se automaticky opět spustí.

Hodnotu tlaku v nádrži lze kontrolovat na přidruženém manometru (obr. 8).

Kompresor pak automaticky pracuje, dokud jej nevypnete spínačem na presostatu.

Mezi vypnutím kompresoru a jeho novým spuštěním musí uplynout alespoň 10 vteřin.

Všechny kompresory jsou vybaveny redukčním ventilem tlaku vzduchu. Pomocí kulatého tlačítka při otevřeném ventilu lze regulovat tlak vzduchu a optimalizovat práci s pneumatickým nářadím (vytáhnout tlačítko nahoru a otočit ve smyslu hodinových ručiček pro zvýšení tlaku, otočit proti smyslu hodinových ručiček pro snížení tlaku - obr. 9a). Po nastavení požadované hodnoty tlačítko zatlačte, čímž je zajistíte (obr. 9b). U některých verzí se tlačítko zajištuje utažením spodní objímky (obr. 9c, 9d). Nastavenou hodnotu lze kontrolovat za pomoci manometru (u modelů, které jím jsou vybavené) nebo sledováním rysek na kulatém tlačítku, jejichž očíslování odpovídá příslušným hodnotám tlaku. Po ukončení práce s kompresorem stroj zastavte, odpojte ze sítě elektrického napětí a vypust’te vzduch z nádrže (obr. 10, 11).

ÚDRŽBA

PŘED PROVÁDĚNÍM JAKÉHOKOLI ZÁSAHU ODPOJTE STROJ ZE SÍTĚ ELEKTRICKÉHO NAPĚTÍ A VYPRÁZDNĚTE NÁDRŽ (obr. 10, 11).

Přibližně každých 100 odpracovaných hodin (nebo častěji, podle stupně znečištění pracovního prostředí) odšroubujte pojistné šrouby (obr. 12a) a vyčistěte odsávací filtr (obr. 12b, 12c). V případě potřeby vyměňte filtrační prvek (ucpaný filtr způsobuje snížení výkonnosti kompresoru a tím i jeho větší opotrebení).

U modelů s mazáním vyměňte olej po prvních 100 odpracovaných hodinách a pak vždy po 300 hodinách provozu (obr. 13a, 13b, 13c). Pravidelně kontrolujte hladinu oleje.

Pravidelně (nebo pokaždé po ukončení práce trvající déle než 1 hodinu) vypouštějte kondenzát, který se díky vlhkosti vzduchu tvoří uvnitř nádrže (obr. 11). Tím uchráníte nádrž před korozí, která by omezila její výkon. Jak použitý olej (u modelů s mazáním) tak kondenzát MUSÍ BÝT ZPRACOVÁNY s ohledem na ochranu prostředí podle platných zákonů.

ZÁRUKA

Záruka se nevztahuje na žádnou z elektrických částí a na ty součástky, které se vzhledem ke svým specifickým funkcím opotřebovávají. Záruka spočívá v povinnosti výrobce zajistit podle vlastního uvážení opravu či výměnu součástek, které technik výrobce uzná za vadné, přičemž se musí jednat o závady, které se týkají konstrukce těchto součástek a/nebo kvality materiálů (tj. za které odpovídá jejich výrobce) a které nejsou spojené s přirozeným opotřebováním, s nedbalostí, neznalostí či nesprávným použitím ze strany uživatele, s poškozením, s opravami nebo demontážemi, a to i částečnými, prováděnými bez svolení výrobce, s přehnaným nebo nevhodným používáním stroje, s nečekanou událostí nebo s vyšší mocí. Výdaje za odeslání kompresorů s nádrží o objemu do 100 litrů do servisního centra a jejich vrácení uživateli ponese odesilatel.

Vyžádejte si u výrobce informaci o nejbližším servisním centru.

Výrobce si vyhrazuje právo na provádění případných změn, které bude považovat za vhodné, bez předběžného upozornění.

MOŽNÉ PORUCHY A POVOLENÉ ZÁSAHY

Porucha Příčina Zásah

Únik vzduchu z ventilu presostatu přivypnutém kompresoru.	Zpětný ventil je opotrebený nebo znečištěnýna těsnicím okraji a neplní správně svojifunkci.	Odšroubujte šestihranný talíř zpětnéhoventilu, vyčistěte sedlo a kotouček ze speciálnígumy (vyměňte jej, pokud je opotřebovaný).Namontujte zpět a řádně utáhněte (obr. 14a,14b).
Snížená výkonnost. Časté spouštění. Nízkéhodnoty tlaku.	Přehnané požadavky na výkonnost,zkontrolujte případné úniky ze spojů a/nebohadic. Pravděpodobně je znečištěný odsávacífiltr.	Vyměňte těsnění u spojů. Vyčistěte nebovyměňte filtr.
Kompresor se zastaví a po několika minutáchse sám spustí.V případě verzí do V a verzí 3 HP se nespustí.	Zásah tepelné ochrany z důvodu přehřátímotoru.	Vyčistěte průchod vzduchu v odváděčí.Vyvětrejte místnost. Znovu zapněte tepelnouochranu. U modelů s mazáním a u verzí do Vzkontrolujte hladinu a kvalitu oleje. U verzí doV nechte zkontrolovat elektrické napětí.
Kompresor se po několika pokusech ospuštění zastaví.	Zásah tepelné ochrany z důvodu přehřátímotoru (vypojení ze zásuvky během chodu,nedostatečné napájecí napětí).	Stiskněte spínač zapínání/vypínání. Vyvětrejtemístnost. Vyčkejte několik minut a kompresorse sám spustí. U verzí do V a u verzí 3 HPje třeba znovu zapnout tepelnou ochranu.Vylučte případné prodlužovací části napájecíhokabelu.
Kompresor nelze zastavit a zasáhne pojistnýventil.	Nesprávný chod kompresoru nebo rozbitýpresostat.	Odpojte ze zásuvky a obrat’te se na servisnícentrum.

KOMPRESOR S PRIAMYM POHONOM

SK

Dôležité upozornenie:

Používajte zásuvky kontaktného spojenia s uzemnením, aby ste zabránili riziku elektrických otrasov.

POUŽÍTIE OPATRENÍ

ČO SA NESMIE ROBIT

ČO TREBA ROBIT

Používajte predlžovačky elektrického káblu s maximálnou dlžkou 5 metrov a s prierezom káblu nie menším ako 1,5 mm².

Kompresor pokračuje v prevádzke tohto automatického cyklu až dovtedy, kým sa nezasiahne na vypínač presostatu.

Po ukončení práce zastavte strojné zariadenie, odpojte elektrickú vidlicu, zástrčku a vyprázdnite nádrž (obr.č. 10, 11).

ÚDRŽBA

PRED AKÝMKOLVEK ZÁSAHOM ODPOJTE VIDLICU, ZÁSTRČKU A KOMPLETNE VYPRÁZDNITE NÁDRŽ (obr.č. 10-11).
