450-50 CT4 - Kompresor Aerotec - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma 450-50 CT4 Aerotec vo formáte PDF.
| Typ produktu | Vzduchový kompresor |
| Značka | Aerotec |
| Model | 450-50 CT4 |
| Typ pohonu | Priamy |
| Elektrické napájanie | Jednofázové 230 V alebo trojfázové 400 V podľa verzie |
| Maximálny tlak | 10 bar |
| Objem nádrže | 50 litrov |
| Typ mazania | Mazaný |
| Štart | Automatický cez tlakový spínač |
| Tepelná ochrana | Áno |
| Bezpečnostný ventil | Áno |
| Redukčný ventil | Áno |
| Manometer | Nádrž a výstup |
| Sací filter | Áno, čistenie každých 100 hodín |
| Výmena oleja | Prvá výmena po 100 h, potom každých 300 h |
| Okolitá teplota | +5 °C až +40 °C |
| Bezpečná vzdialenosť | Minimálne 3 metre |
| Použitie | Len stlačený vzduch |
| Pracovný cyklus | Prerušovaný (napr. S3-25) |
| Preprava | Neprepravujte pod tlakom |
| Bezpečnosť | Povinné ochranné okuliare, riziko popálenia, automatický reštart |
| Údržba | Čistiť filter, vypúšťať kondenzát a olej |
| Záruka | Nevzťahuje sa na opotrebiteľné diely |
Často kladené otázky - 450-50 CT4 Aerotec
Otázky používateľov k 450-50 CT4 Aerotec
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kompresor vo formáte PDF zadarmo! Nájdite svoj návod 450-50 CT4 - Aerotec a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. 450-50 CT4 značky Aerotec.

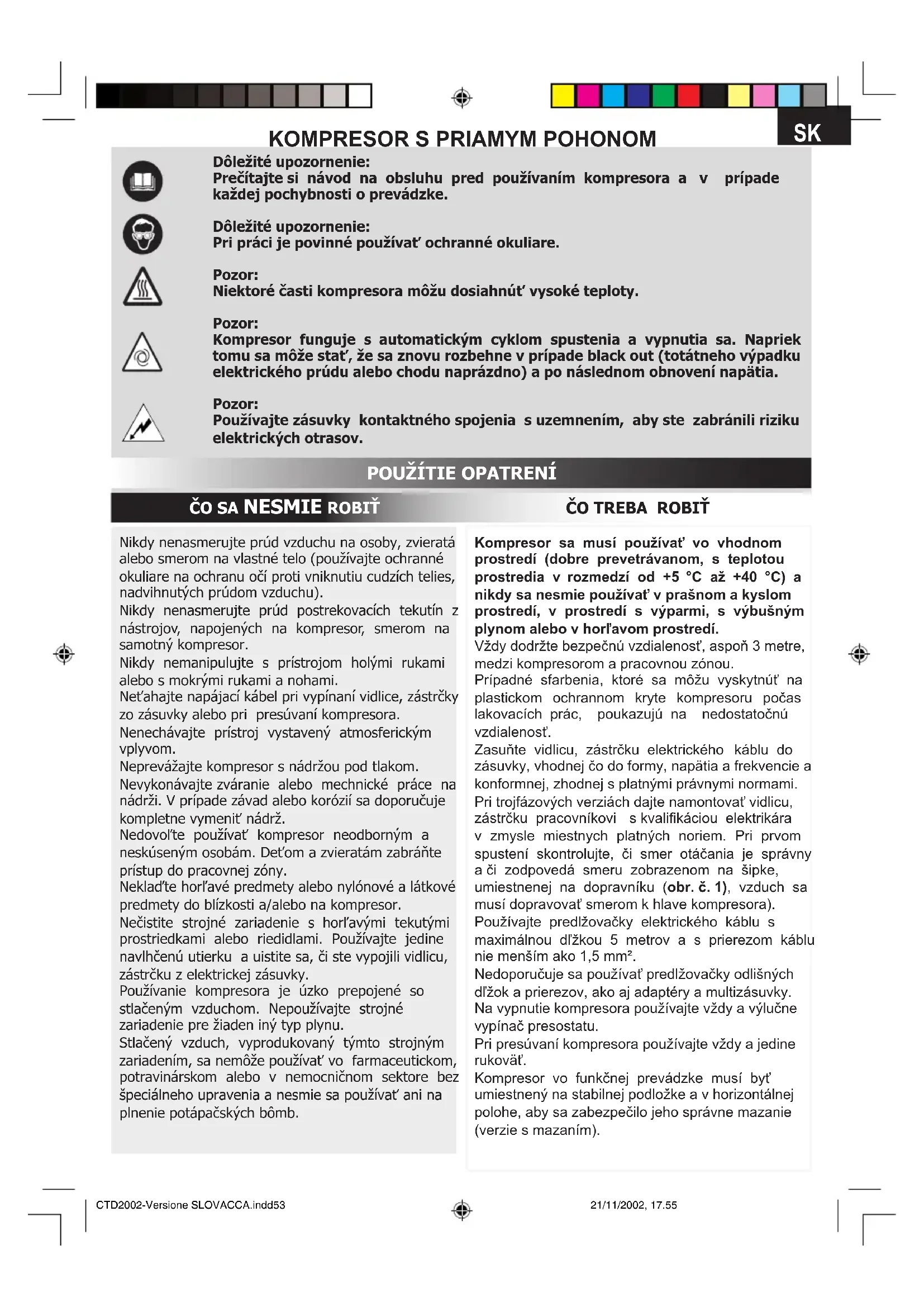

NÁVOD NA OBSLUHU 450-50 CT4 Aerotec
Prečítajte si návod na obsluhu pred používaním kompresora a v prípade každej pochybnosti o prevádzke.
Dôležité upozornenie:
Pri práci je povinné používat' ochranné okuliare.
Pozor:
Niektoré časti kompresora môžu dosiahnút' vysoké teploty.
Pozor:
Kompresor funguje s automatickým cyklom spustenia a vypnutia sa. Napriek tomu sa môže stat', že sa znovu rozbehne v prípade black out (totátneho výpadku elektrického prúdu alebo chodu naprázdno) a po následnom obnovení napätia.
Pozor:
Nikdy nenasmerujte prúd vzduchu na osoby, zvieratá alebo smerom na vlastné telo (používajte ochranné okuliare na ochranu očí proti vniknutiu cudzích telies, nadvihnutých prúdom vzduchu).
Nikdy nenasmerujte prúd postrekovacích tekutín z nástrojov, napojených na kompresor, smerom na samotný kompresor.
Nikdy nemanipulujte s prístrojom holými rukami alebo s mokrými rukami a nohami.
Net'ahajte napájací kábel pri vypínaní vidlice, zástrčky zo zásuvky alebo pri presúvaní kompresora.
Nenechávajte prístroj vystavený atmosferickým vplyvom.
Neprevážajte kompresor s nádržou pod tlakom.
Nevykonávajte zváranie alebo mechnické práce na nádrži. V prípade závad alebo korózií sa doporučuje kompletne vymenit' nádrž.
Nedovol'te používat' kompresor neodborným a neskúseným osobám. Det'om a zvieratám zabráňte prístup do pracovnej zóny.
Neklad'te horl'avé predmety alebo nylónové a látkové predmety do blízkosti a/alebo na kompresor.
Nečistite strojné zariadenie s horľavými tekutými prostriedkami alebo riedidlami. Používajte jedine navlhčenú utierku a uistite sa, či ste vypojili vidlicu, zástrčku z elektrickej zásuvky.
Používanie kompresora je úzko prepojené so stlačeným vzduchom. Nepoužívajte strojné zariadenie pre žiaden iný typ plynu.
Stlačený vzduch, vyprodukovaný týmto strojným zariadením, sa nemôže používať vo farmaceutickom, potravinárskom alebo v nemocničnom sektore bez špeciálneho upravenia a nesmie sa používať ani na plnenie potápačských bômb.
Kompresor sa musí používať vo vhodnom prostredí (dobre prevetrávanom, s teplotou prostredia v rozmedzí od +5 °C až +40 °C) a nikdy sa nesmie používať v prašnom a kyslom prostredí, v prostredí s výparmi, s výbušným plynom alebo v horľavom prostredí.
Vždy dodržte bezpečnú vzdialenost', aspoň 3 metre, medzi kompresorom a pracovnou zónou.
Prípadné sfarbenia, ktoré sa môžu vyskytnúť na plastickom ochrannom kryte kompresoru počas lakovacích prác, poukazujú na nedostatočnú vzdialenost.
Zasuňte vidlicu, zástrčku elektrického káblu do zásuvky, vhodnej čo do formy, napätia a frekvencie a konformnej, zhodnej s platnými právnymi normami.
Pri trojfázových verziách dajte namontovať vidlicu, zástrčku pracovníkovi s kvalifikáciou elektrikára v zmysle miestnych platných noriem. Pri prvom spustení skontrolujte, či smer otáčania je správny a či zodpovedá smeru zobrazenom na šipke, umiestnenej na dopravniku (obr. č. 1), vzduch sa musí dopravovať smerom k hlave kompresora).
Nedoporučuje sa používať predlžovačky odlišných dlžok a prierezov, ako aj adaptéry a multizásuvky. Na vypnutie kompresora používajte vždy a výlučne vypínač presostatu.
Pri presúvaní kompresora používajte vždy a jedine rukovát.
Kompresor vo funkčnej prevádzke musí byt' umiestnený na stabilnej podložke a v horizontálnej polohe, aby sa zabezpečilo jeho správne mazanie (verzie s mazaním).
ČO TREBA VEDIĚT
Tento kompresor je vyrobený pre prevádzku so vzt'ahom prerušenia, špecifikovaným na štítku s technickými údajmi (napríklad: S3-25 znamená 2,5 minúty pracovnej činnosti a 7,5 minút prestávky), aby sa predišlo nadmernému prehriatiu elektrického motora. V prípade, že by sa vyskytlo prehriatie, zasiahne tepelná ochrana, ktorou je motor vybavený a automaticky sa preruší prívod elektrického prúdu, ked' je teplota príliš vysoká. Po návrate teploty do normalneho stavu sa motor automaticky reštartuje, znova uvedie do činnosti.
Pri niektorých «V» verziách je treba zakročit' ručne, stlačením tlačitka rešartu, umiestneného na skrinke svorkovnice motora (obr.č. 2).
Na ul'ahčenie znovu-spustenia strojného zariadenia je dôležité, okrem uvedených operácií, manipulovat's tlačítkom presostatu, uviest' ho do polohy vypnutý a potom ho znova zapnút' (obr.č. 3-4-5). Pri trojfázových verziách postačí zakročit' ručne na tlačítko presostatu a vrátit' ho spät' do polohy zapnutý (obr.č. 4).
Jednofázové verzie majú presostat vybavený vypúšťacím ventilčekom vzduchu s oneskoreným zatváraním, ktoré ul'ahčuje rozbeh motora a preto je normálne, že aj pri prázdnej nádrži, vychádza z nej vzduch po niekol'ko sekúnd.
Všetky kompresory sú vybavené poistným ventilom, ktorý zasiahne v prípade nesprávneho fungovania presostatu a tým zaručí bezpečnosť strojného zariadenia.
Počas operácie namontovania nástroja je nevyhnutné prerušit' prúd vzduchu vo výstupe.
Použitie stlačeného vzduchu na iné účely ako boli navrhnuté (napr. nafukovanie, pneumatické nástroje, lakovanie, umývanie s čistiacimi prostriedkami len na báze vody, atd') si vyžaduje znalost' a rešpektovanie noriem, platných v jednotlivých prípadoch.
SPUSTENIE DO PREVÁDZKY A POUŽITIE
Namontujte kolieská a podnožku (alebo prisavky, podl'a typu modelu) podl'a návodu, ktorý je priložený v balení. Skontrolujte si, či elektrické údaje na štítku zodpovedajú realnym charakteristikám zariadenia (Napätie a výkon).
Zapojte vidlicu, zástrčku elektrického kábla do príslušnej zásuvky (obr.č. 6) a overte si, či tlačítko presostatu, umiestnené na kompresore, je vo vypnutej polohe «O» (OFF).
Pri modeloch s lubrifikovaním, mazaním, skontrolujte hladinu oleja pomocou tyčinky, ktorá sa nachádza v uzávere prívodu oleja (obr.č. 7a-7b-7c) alebo pomocou priezorníka (obr.č. 7d) a podľa potreby olej doplňte. Teraz je kompresor pripravený na použitie.
Pôsobením na vypínač presostatu (obr.č. 4) kompresor sa čerpaním vzduchu uvedie do chodu a vháňa vzduch do prívodnej rúrky v nádrži.
Po dosiahnutí hornej kalibrovacej hodnoty (nastavenej výrobcom pri kolaudačnej fáze), kompresor sa zastaví a vypustí nadbytočný vzduch, prítomný v hlave a prívodnej rúrke, cez ventilček umiestnený pod presostatom.
Týmto sa dosiahne ul'ahčenie nasledovného znova-spustenia v dôsledku neprítomnosti tlaku v hlave. Zúžitkovaním vzduchu sa kompresor automaticky znova uvedie do chodu, ked' sa dosiahne dolná kalibrovacia hodnota (2 bary medzi hornou a dolnou hodnotou).
Tlak, prítomný vo vnútri nádrže, je možné kontrolovať prostredníctvom odčítavania na priloženom manometre (obr.č. 8).
Ak sa požaduje znova spustit' kompresor do prevádzky, počkajte aspoň 10 sekúnd od momentu vypnutia predtým ako ho reštartujete, znova uvediete do chodu.
Všetky kompresory sú vybavené redukčným ventilom tlaku vzduchu. Pôsobením na rukovát' pri otvorenom kohútiku (potiahnutím smerom dohora a otáčaním v smere chodu hodinových ručičiek na zvýšenie tlaku a proti smeru chodu hodinových ručičiek na zníženie tlaku, obr.č. 9a) je možné regulovať tlak vzduchu takým spôsobom, aby sa čo najlepšie využivali pneumatické nástroje. Potom, ako ste nastavili požadovanú hodnotu, zatlačte na rukovát', aby ste ju zablokovali (obr.č. 9b). Pri niektorých verziách je nutné manipulovať so spodnou objímkou, zaskrutkovat' ju až do zablokovania rukoväte (obr.č. 9c, 9d).
Nastavenú hodnotu je možné overit' pomocou manometra (pri verziách, ktoré sú ním dotované) alebo pomocou očíslovaných zárezov prítomných na rukoväti, ktorých hodnoty zodpovedajú relatívnym, odpovedajúcim tlakovým hodnotám.
Po odskrutkovaní prípadných ochranných skrutiek (obr.č. 12a), očistite nasávací filter v závislosti od znečistenia pracovného prostredia a aspoň po každých 100 odpracovaných hodinách (obr.č. 12b, 12c). Podl’a potreby vymeňte filtračný element (zanesený filter determinuje menšiu výkonnost’, zatial’ čo neefektívny upchaný filter spôsobuje väčšie opotrebovanie kompresora).
Pri modeloch s lubrifikovaním, mazaním, vymeňte olej po prvých 100 hodinách prevádzky a následne po každých 300 hodinách (obr.č. 13a, 13b, 13c). Periodicky kontrolujte hladinu oleja.
Periodicky (alebo po ukončení práce, ak trvá dlhšie ako hodinu) vypúšt'ajte kondenzačnú kvapalinu, ktorá sa vytvára vo vnútri nádrže (obr.č. 11) v dôsledku vlhkosti, prítomnej vo vzduchu. Týmto zabránite korózii nádrže a nebude sa limitovat', zmenšovat' jej obsah.
Tak vypustený olej (modely s lubrifikovaním, mazaním), ako aj kondenzácia MUSIA BYT LIKVIDOVANĚ v zmysle ochrany životného prostredia a platných právnych noriem.
ZÁRUKA
Záruka sa nevzt'ahuje na žiadne elektrické časti a ani na žiadne sučiastky, ktoré su pre svoje specifické použitie predmetom opotrebovania. Záruka spočíva v povinnosti zo strany výrobcu, podľa vlastných kritérií a posudku svojich technikov, zabezpečit' opravu alebo výmenu kusov uznaných za vadné vždy vtedy, ak sa jedná o výrobné závady a/alebo o kvalitu materiálu ( to znamená, že výrobca je povinný ich hradiť ) a ak závady neboli spôsobené prirodzeným opotrebovaním, z nedbanlivosti, nedostatku skúseností alebo z používania výrobku nekonformným spôsobom, teda nezhodným s pokynmi zo strany užívatel'a, poškodením, opravami alebo rozmontovaním, hoci aj čiastočnými, vykonanými osobami, ktoré nemajú povolenie od výrobcu na vykonávanie týchto prác, nadmerným používaním stroja alebo nevhodnými aplikáciami a ani v prípade náhody alebo z vyššej moci - vis maior (nepredvídaných okolností, ktorým sa nedalo zabránit'). Všetky kompresory s nádržou do 100 litrov musia prejst' cez Servisné stredisko v "porto franco" (colného skladu) a budú doručené na dobierku. Vyžiadajte si od vášho dodávatel'a umiestnenie v stredisku, čo najbližšom od vášho sídla. Výrobca si vyhradzuje právo na vykonanie prípadných modifikácií, ktoré považuje za vhodné, bez tomu predchádzajúceho oznámenia.
MOŽNOSŤ VYSKYTNUTIA SA ANOMÁLIÍ A RELATÍVNE ZÁSAHY, KTORÉ SÚ DOVOLENÉ
Anomália Príčina Zákrok
| Unikanie vzduchu z ventilu presostatu pri kompresore vo vypnutej polohe. | Spätný ventil, ktorý z dôvodu opotrebovania alebo znečistenia v tesniacej drážke, nevykonáva správne svoju funkciu. | Odkrutkujte šest'hrannú hlavu spätného ventilu, vyčistite sedlo a disk zo špeciálnej gumy (ak je opotrebovaný, vymeňte ho). Zaskrutkujte a dôsledne utiahnite ventil (obr.č. 14a, 14b). |
| Zníženie výkonnosti. Časté spustenia sa chodu. Nízke tlakové hodnoty. | Príliš veľká požiadavka na výkonnost' alebo vyskytnutie sa prípadného unikania zo spojov a/alebo potrubí. Je možné, že sa jedná aj o upchatie nasávacieho filtru. | Vymeňte tesnenia v spojoch. Vyčistite alebo vymeňte filter. |
| Kompresor sa zastaví a po pár minútach sa rozbehne sám od seba. Pri verziách "V" a 3 HP sa nerozbehne. | V dôsledku zasiahnutia tepelných ochrán dochádza k prehriatiu motora. | Očistite vzduchové prechody na dopravníku. Vyvetrajte miestnost'. Znovu uved’te do chodu tepelnú poistku. Pri modeloch s mazaním a "V" modeloch skontrolujte hladinu a kvalitu oleja. Pri "V" modeloch skontrolujte elektrické napätie. |
| Kompresor sa zastaví po niekol’kých pokusoch o rozbehnutie sa. | V dôsledku zasiahnutia tepelnej ochrany dochádza k prehriatiu motora (vypojenie vidlice počas chodu, nedostatočné napájacie napätie stroja). | Uved’te do činnosti vypnutý vypínač chodu prevádzky. Vyvetrajte miestnost'. Počkajte niekol’ko minút a kompresor sa autonomaticky znova uvedie do chodu. Pri modeloch "V" a 3 HP sa doporučuje, znovu uviesť do chodu tepelnú poistku. Odstráňte prípadné predlžovačky napájacieho káblu. |
| Kompresor sa nezastaví a zasiahne poistný ventil. | Nesprávne fungovanie kompresora alebo pretrhnutie, prerušenie presostatu. | Odpojte vidlicu, zástrčku a obrát’te sa na servisné stredisko. |
