Tuotetyyppi	Suoravetolainen ilmakompressori
Tuotemerkki	Aerotec
Malli	400-50
Sähkönsyöttö	230 V yksivaiheinen, 50 Hz
Moottorin teho	1,5 kW (arvio)
Suurin käyttöpaine	8 bar (arvio)
Säiliön tilavuus	50 litraa (arvio)
Mitat (P × L × K)	70 × 35 × 60 cm (arvio)
Paino	30 kg (arvio)
Melutaso	97 dB(A) (arvio)
Voitelutyyppi	Voiteluainetta (öljy)
Käyttöjakso	S3-25% (2,5 min käyttö / 7,5 min tauko)
Päätoiminnot	Täyttö, paineilmakoneet, maalaus, pesu (vain vesipohjaiset pesuaineet)
Turvalaitteet	Varoventtiili, moottorin lämpösuoja, painekytkin automaattisella pysäytyksellä
Mukana tulevat varusteet	Painemittari, paineensäädin, imusuodatin, takaiskuventtiili
Säännöllinen huolto	Suodattimen puhdistus 100 h välein, öljynvaihto 300 h välein, säiliön tyhjennys jokaisen käyttökerran jälkeen
Korjattavuus	Varaosia saatavana valmistajan huoltopalvelun kautta; säiliön vaihto korroosion sattuessa

Usein kysytyt kysymykset - 400-50 Aerotec

Kuinka käynnistää Aerotec 400-50 -kompressori?

Varmista ensin, että painekytkin on asennossa "O" (OFF). Kytke pistoke sopivaan pistorasiaan. Käännä painekytkimen nuppi päälle-asentoon. Kompressori käynnistyy ja pumppaa ilmaa, kunnes saavuttaa ylemmän painerajan, ja pysähtyy automaattisesti. Odota vähintään 10 sekuntia pysähtymisen jälkeen ennen uudelleenkäynnistystä.

Mitä tehdä, jos kompressori pysähtyy eikä käynnisty uudelleen?

Tämä voi johtua moottorin ylikuumenemisesta. Anna kompressorin jäähtyä. Tarkista tilan ilmanvaihto ja puhdista ilmanvaihtokanavat. Yksivaiheisissa malleissa lämpösuoja palautuu automaattisesti; kolmivaiheisissa malleissa paina manuaalisesti palautuspainiketta moottorin liittimessä. Vähennä tarvittaessa kuormitusta.

Kuinka tyhjentää kompressorin säiliö?

Katkaise kompressorilta virta ja irrota pistoke. Avaa tyhjennysventtiili (säiliön alaosassa) ilman ja kondenssiveden poistamiseksi. Sulje venttiili tyhjennyksen jälkeen. Suorita tämä toimenpide jokaisen käyttökerran jälkeen tai vähintään kerran viikossa.

Mitä öljyä käytetään Aerotec 400-50 -kompressoriin?

Käytä kompressoreille tarkoitettua öljyä, mieluiten ISO VG 100 tai 150 luokkaa. Tarkista ohjeista suositeltu viskositeetti. Tarkista öljytaso mittatikulla tai tarkkailulasista, ja lisää tarvittaessa. Vaihda öljy 300 käyttötunnin välein.

Kuinka säätää ulostuloilman painetta?

Käytä kompressorissa olevaa paineensäädintä. Vedä nuppia ylöspäin ja kierrä sitä myötäpäivään paineen lisäämiseksi, vastapäivään vähentämiseksi. Paina nuppi lukitusasentoon. Painike näkyy painemittarissa tai nupin numeroiduissa merkeissä.

Mitä tarkoittaa käyttöjakso S3-25 %?

Se on nimellinen käyttösuhde. Se ilmaisee, että kompressori voi käydä jatkuvasti enintään 2,5 minuuttia, minkä jälkeen sen on pysähdyttävä 7,5 minuutiksi jäähtymään. Tämä jakso estää moottorin ylikuumenemisen.

Miksi säiliö on tyhjennettävä säännöllisesti?

Ilman kosteus tiivistyy säiliön sisällä ja muodostaa vettä. Tämä syövyttävä vesi voi pitkällä aikavälillä vahingoittaa säiliötä. Säännöllinen tyhjennys pidentää säiliön käyttöikää ja estää vuotoriskit.

Voiko kompressoria käyttää sukellukseen?

Ei, tämän kompressorin tuottama paineilma ei sovellu sukellukseen eikä lääke-, elintarvike- tai sairaalakäyttöön. Se on tarkoitettu ainoastaan teollisuus- tai kotikäyttöön.

Kuinka puhdistaa imusuodatin?

Irrota laite verkosta ja tyhjennä säiliö. Löysää suojaruuvit, poista suodatinelementti ja puhdista se paineilmalla (ulkoa sisäänpäin) tai vaihda se, jos se on liian likainen. Suorita tämä toimenpide 100 käyttötunnin välein.

Mitä tehdä, jos painekytkimestä vuotaa ilmaa?

Se johtuu usein takaiskuventtiilin likaantumisesta tai kulumisesta. Kierrä venttiilin kuusioruuvi(t) auki, puhdista kotelo ja kumilevy. Jos kumilevy on kulunut, vaihda se. Kiristä huolellisesti. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

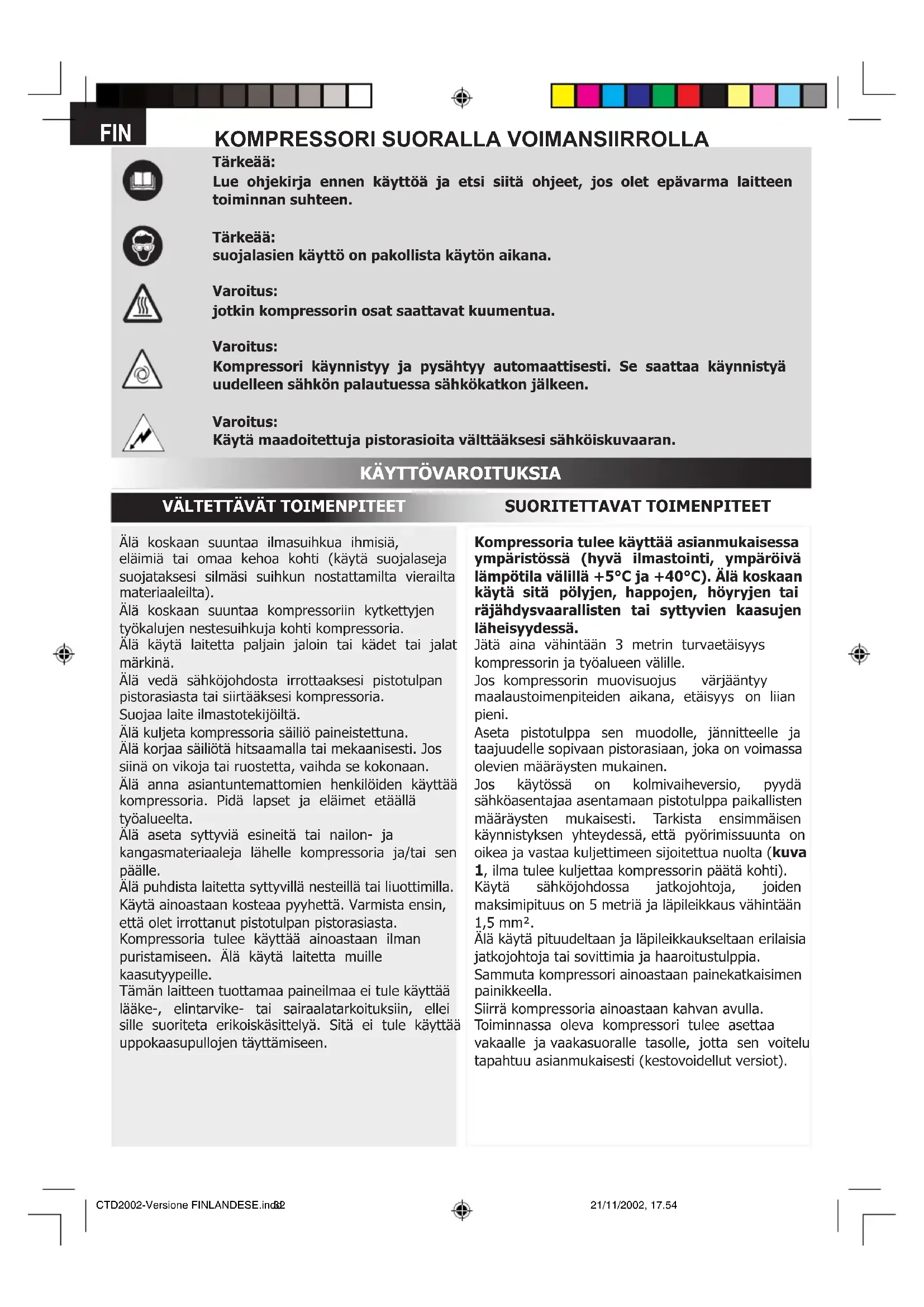

KÄYTTÖOHJE 400-50 Aerotec

Lue ohjekirja ennen käytöä ja etsi siitä ohjeet, jos olet epävarma laitteen toiminnan suhteen.

Tärkeä:

suojalasien kaytö on pakollista kayton aikana.

Varoitus:

jotkin kompressorin osat saattavat kuumentua.

Varoitus:

Kompressori käynnistyy ja pysahtyy automaattisesti. Se saattaa käynnistya uudelleen sahkon palautuessa sahkokatkon jälkeen.

Varoitus:

Käytä maadoitettuja pistorasioiota välttäaksesi sahköiskuvaaran.

KÄYTTOVAROITUKSIA

VALTETTAVAT TOIMENPITEET

SUORITETTAVAT TOIMENPITEET

Alä koskaan suuntaa ilmasuihkuia ihmisia, eläimi tai omaa kehoa kohti (kayta suojalaseja suojataksesi silmasi suihkun nostattamilta vierilta materiaialeila).

Alä koskaan suuntaa kompressoriin kytkettyjen tyokalujen nestesuihkuja kohti kompressoria.

Alä kaytä laitetta paljain jaloin tai kädet tai jalat märkinä.

Alä vedā sahköjhodosta irrottaaksesi pistotulpan pistorasiasta tai siirtäksesi kompressoria.

Suojaa laite ilmastotekijöiltä.

Alä kuljeta kompressoria saillio paineistettuna.

Alä korjaa sailiotà hitsaamalla tai mekaanisesti. Jos siina on vikoja tai ruostetta, vaihda se kokonaan.

Alä anna asiantuntemmattomien henkilöiden käyttaa kompressoria. Pida lapset ja eläimet etäällä työalueelta.

Alä aseta sytyviä esineitä tai nailon- ja kangasmaterialiaaleja lahelle kompressoria ja/tai sen paälle.

Alä puhdista laitetta syttyvillä nesteillä tai liuottimilla.
Käytä ainoastaan kosteaa pyyhettä. Varmista ensin,
etta olet irrottanut pistotulpan pistorasiasta.
Kompressoria tulee käyttaa ainoastaan ilman
puristamiseen. Alä käytä laitetta muille
kaasutyypeille.

Täm laitteen tuottamaa paineilmaa ei tule käyttaa laake-, elintarvike- tai sairaalatarkoituksiin, elleisi sille suoriteta erikoiskasittelya. Sitä ei tule käyttaa uppokaasupullojen tayttamiseen.

Kompressoria tulee käyttaa asianmukaisessa
ympäristössa (hyvä ilmastointi, ympäröivä
lampötila valillä +5°C ja +40°C). Alä koskaan
käytä sitä polyjen, happojen, hóryjen tai
rajähdysvaarallisten tai syttyvien kaasujen
laheisyydessä.

Jataina vahintaan 3 metrin turvaetaisyys kompressorin ja tyoalueen valille.

Jos kompressorin muovisuojus varjaantyy maalaustoimenpiteiden aikana, etaisyys on lian pieni.

Aseta pistotulppa sen muodolle, jannitteelle ja taajuudelle sopivaan pistorasiaan, joka on voimassa olevien märäysten mukainen.

Jos käytössä on kolmivaiheversio, pyydä sahköasentajaa asentamaan pistotulppa paikallisten märäysten mukaisesti. Tarkista ensimmäisen käynnistyksen yhteydessä,etta pyörimissunta on oikea ja vastaa kuljettmeen sijoitettua nuolta (kuva 1, ilma tulee kuljettaa kompressorin pääta kohti).

Käytä sahköjohdossa jatkojohtoja, joiden maksimipituus on 5 metriä ja lapileikkaus vahintäan 1,5mm^2

Alä käytä pituudeltaan ja lapileikkaukseltaan erilaisia jatkojohtoja tai sovittimia ja haaroitustulppia.

Sammuta kompressori ainoastaan painekatkaisimen painikkeella.

Siirr kmpressoria ainoastaan kahvan avulla.

Toiminnassa oleva kompressori tulee asettaa vakaalle ja vaakasuoralle tasolle, jotta sen voitelu tapahtuu asianmukaisesti (kestovoidellut versiot).

TÄRKEITÄ TIETOJA

Kompressori on valmistetu toimimaan teknisten tietojen kilvessä ilmoitetulla jaksottaisuhteella (esim. S3-25 tarkoittaa 2,5 työminuuttia ja 7,5 pysäytysminuuttia), jotta sähkömoottori ei ylikuumene. Jos nain kuitenkin tapahtuu, moottoriin kuuluva lampösuoja katkaisee sahkon automaattisesti lampötilan kohotessa liian korkealle. Lampötilan palatessa normalaiksi moottori käynnistyy uudelleen automaattisesti.

Joissakin «V-lohko»-versioissa tulee painaa moottorin liitirasiaan sjoitettua nollauspainiketta (kuva 2).

Laitteen uudelleenkäynistämisen helpottamiseksi on tärkeää suorittaa osoitetut toimenpiteet ja painaa painekatkaisimen painike ensin pois ja sitten uudelleen paälle (kuvat 3-4-5).

Kolmivaiheversioissa riittä, kun painekatkaisimen painike painetaan uudelleen pälle (kuva 4). Yksivaiheversiot on varustetu painekatkaisimella, joka on varustetu moottorin käynnistymista helpottavalla vivesulkeutuvalla ilmanpoistoventtiilillä. Sāliön ollessa tyhja on siten normalaia, etta ilmanpoistoventtiistä tulee ulos ilmaa muutaman sekunnin ajan.

Kaikissa kompressoreissa on varoventtiili, joka laukeaa painekatkaisimen toimintahäiriön vuoksi ja takaa siten laitteen turvallisuuden.

Tyokalun asennuksen aikana tulee ulostuloilman virtaus ehdottomasti katkaista.

Koska paineilmaa käytetään eri tarkoituksiin (ilman pumppaus, paineilmatyokalut, maalaus, pesu vesipohjaisilla pesuaineilla jne.), jokaista tapausta koskevat märäykset tulee tuntea ja niitta tulee noudattaa.

KÄYNNISTYS JA KÄYTTO

Asenna pyorat ja jalka (tai imukupit mallista riippuen) pakkauksessa toimitettujen ohjeiden mukaan.

Tarkista, etta kilven sahkoarvot vastaavat järkestelmän todellisia ominousuuksa (jännite ja teho). Aseta sahköjohdon pistotulppa asianmukaiseen pistorasiaan (kuva 6) ja tarkista, etta kompressorin painekatkaisimen painike on pois paälä «O» (OFF).

Jos käytössä on lestovoideltu malli, tarkista öljytaso öljytikulla, joka on kiinni öljyn täytötilpassa (kuvat 7a-7b-7c) tai tarkistusikkunan kautta (kuva 7d). Täytä tarvittaessa.
Tämän jälkeen kompressori on käytövalmis.

Painettaessa painekatkaisimen painiketta (kuva 4) kompressori kaynnistyy pumpaten ilmaa ja syottäen sitä syöttöletkun kautta salioön.

Kun ylempi kalibrointiarvo on saavutetu (valmistajan koekayttovaiheessa asettama), kompressori pysahtyy ja poistaa paassä ja syottoletkussa olevan ylimäräisen ilman painekatkaisimeen sjoitetun venttiilin kautta.

Tämä helpottaa seuraavaa käynistystä paineen puuttuessa paësta. Ilmaa käyttaessän kompressori käynistysty uudelleen automaattisesti saavuttaessaan alemman kalibrointiarvon (ylempi ja alempi arvo erovat tosisistaan 2 baarilla).

Säiliön sisällä oleva paine voidaan tarkistaa ohessa toimitetun painemittarin avulla (kuva 8).

Kompressori jatkaa automaattijaksoa, kunnes painekatkaisimen painiketta painetaan.

Jos haluat kayttäkompressoria uudelteen, odota vahintaa 10 sekuntia sammutushetkestä ennen sen kaynnistämista uudelteen.

Kaikki kompressorit on varustetu paineenalentimella. Säddä ilmanpainetta nupilla hana auki (veda sitä yloispän ja kaannä myotapäivään lisätaksesi poinetta tai vastapaivään vähentäksesi sitä, kuva 9a) optimoidaksesi paineilmatyokalujen käytön. Kun haluttu arvo on asetettu, paina nuppia lukitaksesi sen (kuva 9b). Joissakin versioissa alla olevaa rengasmutteria tarvitsee ruuvata kiinni nupin lukitsemiseksi (kuvat 9c, 9d).

Asetetu arvo voidaan tarkistaa painemittarilla (versioissa, johin se on asennettu) tai nupissa olevista numeroiduista lovista, joiden arvot vastaavat painearvoa.

Kun työ on suoritettu, pysäytä laite, irrota pistotulppa ja tyhjennä sailiö (kuvat 10, 11).

HUOLTO

IRROTA PISTOTULPPA JA TYHJENNÄ SÄILIO KOKONAAN ENNEN TOIMENPITEITA (kuvat 10-11).

Kun olet ruuvannut mahdoliset suojaruuvit auki (kuva 12a), puhdista imusuodatin tyoympariston mukaisesti ja joka tapauksessa vahintaan 100 tunnin valein (kuvat 12b, 12c). Vaihda tarvittaessa suodatuselementti (tukkeutunut suodatin vahentaa tuottoa ja lisäkompressorin kulumista).

Vaihda kestovoideltujen mallien oljy ensimmäisen 100 työtunnin jälkeen ja sitten 300 tunnin valein (kuvat 13a, 13b, 13c). Tarkista sen märä saannöllisesti.

Poista sallion sisalle ilmankosteudens seurauksena muodostuva lauhdevesi (kuva 11) saannollisesti (tai tyon lopussa, jos se on kestanyt yli tunnin). Siten estat sallion ruostumisen ja tilavuuden pienenemisen.

Sekä jäteöy (kestovoidellut mallit) etta lauhdevesi TULEE HAVITTAA ympäristöa vahingoittamatta ja voimassa olevien lakien mukaisesti.

TAKUU

Takuuseen eivat kuulu sāhköosat tai käytössän kolumiselle altistuvat osat. Takuu velvoittaa valmistajan korjaamaan tai vahtamaan arvostelukykynsä mukaisesti osat, joissa valmistajan teknikot oat todenneet valmistus- ja/tai materiaalivikoja (joita siis voidaan pitäa valmistajan syynä). Takuu ei kata vikoja, jotka oat seurausta luonnollisesta kulumisesta, laiminlyönnista, asiantuntemattomuudesta tai tuotteen ohjeiden vastaisesta käytösta, laitteen käsittelysta, korjauksista tai osittaisistakin purkamisista, jotka oat valmistajan valtuuttamattomien henkilöden suorittamia, laitteen liian raskaasta tai virheellisestä käytösta, sattumasta tai force majeurista. Kaikki alle 100 litran säiliöllä varustetut kompressorit tulee toimittaa rahtivapaasti huoltokeskuikseen. Palautuskulista vastaa ostaja vastaanottaessaan laitteen.

Kysy jalleenmyyjaltasi lahimm an huoltokeskuksen sijainti.

Valmistaja pidattaa itselleen oikeuden tehdä tarpeellisena pitamiaan muutoksia ilman ennakkoilmoitusta.

MAHDOLLISET VIAT JA NIIDEN SALLITUT KORJAUKSET

Vika Syy Korjaus

Painekatkaisimen venttiilistä vuotaa ilmaa kompressorin ollessa pysähtynyt	Takaiskuventtii ei toimi asianmukaisesti johtuen kulumisesta tai lapsässä olevasta liasta.	Ruvua irti takaiskuventtiin kuusiopää, puhdista istukka ja erikoiskumilevy (vaihda, jos kulunut). Asenna takaisin ja kirstä huolellisesti (kuvat 14a, 14b).
Tuotionalennus. Ttheät käynistymiset. Alhaiset painearvot.	Liialliset toimintavaatimukset tai vuodot liitoksista ja/tai putkista. Mahdollinen imusuodatin sukossa.	Vaihda liitosten tiivisteet, puhdista tai vaihda suodatin.
Kompressori pysähtyy ja käynistyy itsestään uudelseen muutaman minuutin kuluttua. 3 HP V-lohkokompressori ei käynisty uudelseen.	Lämpösuojan laukeaminen, synä moottorin ylikuumeneminen.	Puhdista kuljettinen ilmakanavat. Ilmastoi til. Nollaa lmpösuoa. Kestovoidelluisa ja V-lohkoversioissa tarkista öjytaso ja sen laatu. V-lohkoversioissa pyydä tarkistamaan sähköjännite.
Kompressori pysähtyy muutaman käyn-nistysyrityksen jälkeen.	Lämpösuojan laukeaminen, synä moottorin ylikuumeneminen (pistotulpan irrotus käyninn aikana, vähäinen jännite).	Paina käynistys/psätytspainiketta. Ilmastoi til. Odota muutama minuuttä ja kompressori käynistyy itsestään. 3 HP V-lohkoversioissa tulee nollata lmpösuoa. Poista mahdolliset jatkojohdot.
Kompressori ei pysähdy ja varoventtili laukeaa.	Kompressori ei toimi asianmukaisesti tai painekatkaisin on rikkä.	Irrota pistotulppa ja ota yhteys huoltokeskukseen.

AEPOZYMNIIEIHTHE AMEZH METADOZH

Σημαντικό:

Pniv ano Tn xponTou npoiovtoc diaaote To eyyepidio oonviwv kai ev exete aipipoloiec oxetikae Tn aeitoupyia Tnc ouokueu coubouleuteire To.

Σημαντικό:

kata to xepiioo eivai unoxpewtkn npno npootateutikov yuaiaov.

Ppoooxi:

opiaevataouuunieohtnopeivaaveaovuvnAn thepokpaia.

Ppoooxi:

O aepouunieotnc leitoupyei ebaon evav autopato kukao evepyonoinock anevpynoinoc. I'auto, oe nepintwoan diakonnc peuatoC kai enavaopac tou o ouuniotnc npoei va Eaatae0ei 0e leitoupyia.

Ppoooxi:

Tia va anopuyente Tnv nAektponlanxi,va xpnoiponoiite npizc nAektpikou pemuatoc me yewon.

IPOΦYΛΑΕΙΣ KATA TH XPHΞH

TI AEN IPNPEI NA KANETE

Mny kateuovete note to akpopuaio aepa oe atoma, zwa n OTO owa oac (XpnoiOnoInote npootateutika yuaia yia TNY npooTaoia twv patiw ano Eva oWpata nou mnopei va Tivaxtouv low Tou akpopuaio).

Mny kateuovete tn deun tow uyow nou ekivaoet ao ta ouvdeepeva epyaleia npoc tov idio to ouunieotn. Mn xpoiunoieite tn oukeun e yuupva n dia n xepia n pe bpevyana nodia.

Mny tpaBATE To kaLdoio Tpoopooiaoc yia va apaipoeet To pic ano Tnv npica Tou peumuotc nia tn eTakivnon Tou ouunieotn.

Mny apnvTe Tn oukeun ektehneyn oE atuoopaipikouc napayovtec.

Mn eTaepepe Tov aepouumieot n E To pEepouap uno nien

Mny kavete oukyoAioeic nynxavikec enepyaoie cto pezepouap. TnV nepintwn eattwuatauv n diabpwoew npenei va avikataotatheta E oaknpou.

Mny entpenete Tn xpon Tnc ouakeunc ano aveikkeuta atoua. Kpatnoe maepia ano to xwpo epyaiaac ta naiid i Ta tuxov zwa.

Mny tonotheiete eupkeeta avtkieeva n naotikakai upaouativa avtkieeva kovtakai/n enaw oto ouunieotn Mny kaBapicTe to npxavmu eupkta uypaiautec. Na xpoianoneite mvo eva uypo navi, apou npata byalete to pic ano tynpica nektpikou peupatoc.

H xipnTou aepoounieotivai anoluta ouvodoeevn Tov iio tv oepoounieotn. Mn xpnaiponoiite to mXavna yia kavevoic eiodoc aoepio.

O ouunieoevoc aepac nou napayetai ano auto To unxavna dev unopei va xnpaonoine i otv papakeutiko toea, orov toea tropiawn oto vookoiaktoea, eav deynpoynoiv Eikec enEepyaic kai deu npoei va xpnoionoiei ia va ymuote Tc moukae kaatounc.

TI INPENEI NA KANΩ

O ouunieotnc npenei va xpnoiPonoieitai oouc kataaannouc xowouc (kala aepizoevouc, eepokpaia nepiabaovtoc meta+5°C kai +40°C) kai note napouia ekpnktikn, n eukpaktnc okovnc, oEvw, atuov, aeipov.

Na diatnpite navta anoataa onapaleiac toulambdaio10v 3 μεtpw ano to ouunieatt kai ano to xwp oepyaiaac.

Evexoevoi xwpatiaoi nou evexoevoc nopei va napouiaotouv oTo naaTko npoataeutiko Tou aepoaunieotkata n diapkeia tnc baipic, deixvov ou n anoataan bapn c evai nou mkrpn.

Eiayete To qic Tou nAekptikou Kaawoiou oia npiae To kataaanno oxma, Tny kataaan Taon kai ouxvotn ta KAI nou oumuopovetai Teoiuc ixuovtekavoviouC.

Ttpiapaikec Ekoeic zntnote va yive n ouvapmooyon Tnnpiaac an Eeideikeupevo npoawnikoo uupwva e Touc toniko c kavovioouc. Kata n npotn ekkivnon eEyTe av npop a nepiortpoqnc ivai owotn kai evav atioxei ot npop na oixve to bao nou Bpiaeketai otov ekponea (EK.1, o aepac npeneva diaoxeteuetaipoc tny kepaan tou aepoounieotn).

Na xpnaiomnoie npoektaeic nkektpikou kaawoiou
muotou mKouc 5 mTpwv kai pe diatoun Tou Kaowoiou oxi mKpotepn Tov 1.5 mm2.

ev ouviotatai n xpnon npoektaoeewy e diapopetiko koc kai diatouk kaowc kai avtantopec noananaw npizov.

Na xpnaijnoieite nava kai mvo to diakontn tou nieooatn ia va afoete tov aeopouinieotn.

Na xpnoiponoie navra kai mvo tn xepoalaq ia tn metakivnon tou ounieotn.

O oumuieotnic otav aeitoupyi npenei va tonotheetitai oe ia otaepn bao kai oe opizovria ean yia va Egaopaiaetai n owntianavon (ainaivouveec ekooic).
