| Tip de produs | Șlefuitor multifuncțional (pentru pereți și tavan) |
| Marcă | Parkside |
| Model | PWBS 180 B3 |
| Tensiune nominală | 230 V ~, 50 Hz |
| Putere nominală absorbită | 1050 W |
| Viteză nominală | 410–1900 min⁻¹ (variabilă) |
| Capacitatea plăcii de șlefuit | Ø 180 mm |
| Filetare ax | M14 |
| Clasă de protecție | II / □ (dublă izolație) |
| Sac de praf inclus | 25 litri, cu închidere cu fermoar |
| Furtun de aspirare | 1 m (extensibil până la 3,5 m) |
| Variator de viteză | Da, prin taste +/- |
| Mâner suplimentar | Da, reglabil înclinație |
| Șlefuirea aproape de margini | Da, segment de carcasă detașabil |
| Sistem de aspirare | Intern (sac) sau extern (adaptor furnizat) |
| Unelte furnizate | Piatră abrazivă din metal dur YG8, placă de șlefuit, 6 hârtii abrazive (40, 80, 120) |
| Nivel de presiune acustică | L_PA = 86,3 dB(A) (incertitudine K = 3 dB) |
| Nivel de putere acustică | L_WA = 97,3 dB(A) (incertitudine K = 3 dB) |
| Vibrații (șlefuire de suprafață) | a_h,DS = 6,3 m/s² (incertitudine K = 2 m/s²) |
| Greutate | aproximativ 4,2 kg (estimare) |
| Garanție | 3 ani (condiții în manual) |
1 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Modelul PARKSIDE PWBS 180 B3 are o putere de 1800 wați. Această putere asigură o performanță eficientă în timpul utilizării, potrivită pentru sarcinile pentru care acest dispozitiv este conceput.
Descărcați instrucțiunile pentru șlefuitor în format PDF gratuit! Găsiți manualul dvs. PWBS 180 B3 - PARKSIDE și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. PWBS 180 B3 mărcii PARKSIDE.
Traducerea instrucțiunilor de utilizare original
GR
Utilizarea conform destinatiei 202
Dotare 202
Furnitura 202
Date tehnice 203
Siguranța zonei de lucru 203
Siguranța electrică ....
Siguranța persoanelor 204
Utilizarea și manevrarea sculei electrice 204
Service 205
Indicatii de siguranță pentru toate aplicațiile 205
Reculul și indicatii de siguranță corespunzătoare acestuia. 206
Indicații speciale de siguranță pentru șlefuire. 207
Indicații suplimentare de siguranță pentru șlefuirea cu hârtie abrazivă .... 207
Indicații suplimentare de siguranță 208
Înlocuirea pânzelor de şlefuit 209
Montarea/schimbarea accesorilor (fig. A) 209
Montarea dispozitivului de aspirare a prafului 210
Montarea adaptorului pentru aspirarea externă 210
Reglarea mânerului auxiliar 210
\$lefuirea 211

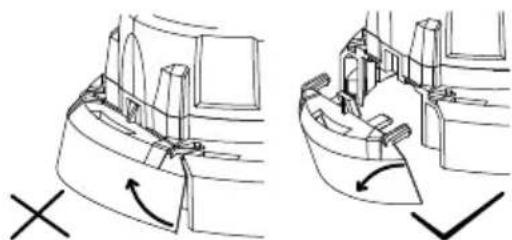

Şlefuirea în apropierea marginilor ....
Pornirea 211
Oprirea....211
Reglarea turatiei 211
Golirea sacului pentru praf 212
Depozitarea și manipularea accesorilor recomandate 212

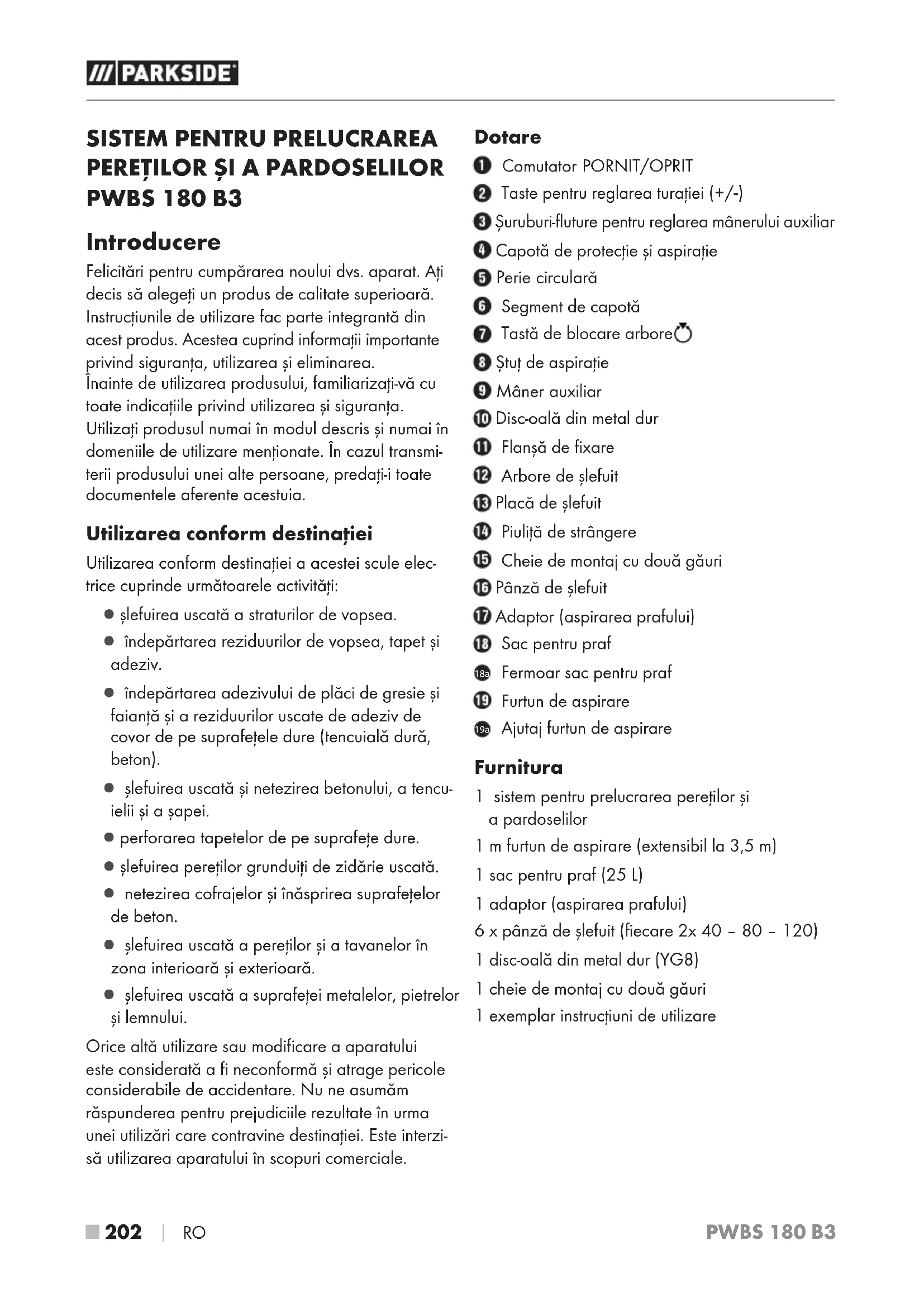

Felicitări pentru cumpărarea noului dvs. aparat. Ați decis să alegeți un produs de calitate superioară. Instrucțiunile de utilizare fac parte integranță din acest produs. Acestea cuprind informații importante privind siguranța, utilizarea și eliminarea. Înainte de utilizarea produsului, familiarizați-vă cu toate indicațiile privind utilizarea și siguranța. Utilizați produsul numai în modul descris și numai în domeniile de utilizare menționate. În cazul transmitterii produsului unei alte persoane, predați-i toate documentele aferente acestuia.
Utilizarea conform destinației a acestei scule elec- trice cuprinde următoarele activități:
Orice altă utilizare sau modificare a aparatului este considerată a fi neconformă și atrage pericole considerabile de accidentare. Nu ne asumăm răspunderea pentru prejudiciile rezultate în urma unei utilizări care contravine destinației. Este interzisă utilizarea aparatului în scopuri comerciale.
① Comutator PORNIT/OPRIT
② Taste pentru reglarea turatiei (+/-)
③ Șuruburi-fluture pentru reglarea mânerului auxiliar
4 Capotă de protectie și aspiratie
5 Perie circulară
6 Segment de capotă
⑦ Tastă de blocare arbore
8 Stut de aspiratie
9 Mâner auxiliar
10 Disc-oală din metal dur
11 Flanşă de fixare
12 Arbore de şlefuit
13 Placă de șlefuit
14 Piuliță de strângere
15 Cheie de montaj cu două găuri
16 Pânză de șlefuit
⑰ Adaptor (aspirarea prafului)
18 Sac pentru praf
18a Fermoar sac pentru praf
19 Furtun de aspirare
19a Ajutaj furtun de aspirare
1 sistem pentru prelucrarea pereților și a pardoselilor
1 m furtun de aspirare (extensibil la 3,5 m)
1 sac pentru praf (25 L)
1 adaptor (aspirarea prafului)
6 x pânză de şlefuit (fiecare 2x 40 - 80 - 120)
1 disc-oală din metal dur (YG8)
1 cheie de montaj cu două găuri
1 exemplar instrucțiuni de utilizare
Tensiune nominală 230 V \~, 50 Hz (curent alternativ)
Consum nominal 1050 W
Turatie nominală n 410-1900 min
Capacitate nominală ∅ 180 mm
Dimensiunea filetului M14
Clasa de protectie II / ☐ (izolare dublă)
Valoarea măsurată pentru zgomot determinată conform EN 60745. Nivelul de zgomot evaluat A al sculei electrice este în mod tipic de:
Nivelul presiunii acustice L _PA = 86,3 dB (A)
Incertitudine K
Nivelul puterii acustice L _WA = 97,3 dB (A)
Incertitudine K
Şlefuirea suprafetelor q_h,DS = 6,3 m/s^2 Incertitudine K 2
Nivelul vibrațiilor indicat în aceste instrucțiuni a fost măsurat conform unei proceduri standardizate de măsurare și poate fi utilizat pentru compararea aparatelor. Valoarea indicată a vibrațiilor emise poate fi utilizată și pentru o evaluare introductivă a expunerii.
Nivelul vibrațiilor se modifică în funcție de utilizarea sculei electrice, iar în anumite cazuri se poate afla peste valoarea indicată în aceste instrucțiuni. Expunerea la vibrații ar putea fi subestimată dacă scula electrică este utilizată regulat într-un asemenea mod. Încercați să mențineți sarcina prin vibrații la un nivel cât mai redus. Măsuri exemplificative pentru reducerea expunerii la vibrații sunt purtarea mănușilor în timpul utilizării sculei și limitarea timpului de lucru. În acest scop, trebuie luate în considerare toate componentele ciclului de funcționare (de exemplu perioadele în care scula electrică a fost oprită și perioadele în care, deși a fost pornită, a funcționat fără sarcină). dB
dB
► Ciuti toate indicatiile de siguranță și instrucțiunile. Nerespectarea indicatiilor de siguranță și a instrucțiunilor poate cauza electrocutare, incendiu și/sau răniri grave.
Noțiunea de „sculă electrică” utilizată în indicațiile de siguranță se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu acumulatori (fără cablu de alimentare).
a) Păstrați zona de lucru curată și bine iluminată. Dezordinea și zonele de lucru iluminate neco-respunzător pot conduce la accidentări.
b) Nu lucrați cu scula electrică în medii cu potențial exploziv în care se găsesc lichide, gaze sau pulberi inflamabile. Sculele electrice produc scântei care pot aprinde pulberea sau vaporii.
c) În timpul utilizării sculei electrice țineți la distanță copiii și alte persoane. Dacă sunteți distras, puteți pierde controlul asupra aparatului.
a) Fișa de racord a sculei electrice trebuie să se potrivească în priză. Ștecărul nu trebuie modificat în niciun fel.
Nu folosiți adaptoare împreună cu scule electrice protejate prin împământare. Ștecărele nemodificate și prizele adecvate reduc riscul de electrocutare.
b) Evitați contactul corpului cu suprafețele împământate precum țevi, calorifere, aragazuri și frigidere. În cazul în care contactul există, riscul de electrocutare este crescut.
c) Nu expuneți sculele electrice la ploaie sau umezeală. Pătrunderea apei într-un aparat electric crește riscul de electrocutare.
d) Nu utilizati cablul într-un alt scop decât cel destinat, de exemplu, pentru a transporta sau pentru a suspenda scula electrică sau pentru a trage stecărul din priză. Feriți cablul de temperaturi ridicate, ulei, muchii ascuțite sau de piese ale aparatului aflate în mișcare.
Cablurile deteriorate sau încurcate cresc riscul de electrocutare.
e) Atunci când lucrați cu o sculă electrică în aer liber, utilizați numai prelungitoare care sunt adecvate și pentru utilizarea în exterior. Utilizarea unui prelungitor adecvat pentru folosirea în exterior reduce riscul de electrocutare.
f) Dacă utilizarea sculei electrice într-un mediu umed este inevitabilă, utilizati un întrerupător cu protectie contra curentilor vagabonzi.
Utilizarea unui întrerupător de protectie contra curentilor vagabonzi reduce riscul de electrocutare.
a) Fiți mereu precaut, fiți atent la ceea ce faceți și acționați în mod rațional atunci când lucrați cu o sculă electrică. Nu utilizați sculele electrice dacă sunteți obosit sau dacă vă aflați sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculei electrice poate duce la răniri grave.
b) Purtati echipament individual de protectie și întotdeauna ochelari de protectie. Purtarea de echipament individual de protectie precum mască antipraf, încăltăminte de protectie antiderapantă, cască de protectie sau echipament de protectie auditivă, în funcție de tipul și utilizarea sculei electrice, scade riscul de rănire.
c) Evitați punerea în funcțiune neintentionată. Asigurați-vă că scula electrică este oprită înainte de a o conecta la alimentarea cu curent și/sau la accumulator, de a o lua în mână sau de a o transporta. Transportul sculei electrice cu degetul pe comutator sau conectarea aparatului deja pornit la alimentarea cu curent poate provoca accidentări.
d) Îndepărtați sculele de reglare sau cheile înainte de a porni scula electrică. O sculă sau o cheie care se află într-o piesă rotativă a aparatului poate provoca răniri.
e) Evitați pozițiile anormale ale corpului. Asigurați o poziție fixă și păstrați-vă echilibrul în orice moment. Astfel puteți controla mai bine scula electrică în situații neașteptate.
f) Purtati îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Tineți părul, îmbrăcămintea și mănușile departe de componentele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi agătate de componentele mobile.
g) Dacă pot fi montate dispozitive de aspirare și de captare a prafului, asigurati-vă că acestea sunt racordate și că sunt utilizate corect. Utilizarea unui dispozitiv de aspirare a prafului poate reduce expunerea la pericole provocate de praf.
a) Nu suprasolicitați aparatul. Utilizați pentru lucrarea dvs. scula electrică destinată respectivei lucrări. Cu scula electrică adecvată lucrăți mai bine și mai sigur în domeniul de putere specificat.
b) Nu utilizați nicio sculă electrică al cărei comutator este defect. O sculă electrică a cărei pornire sau oprire nu mai este posibilă, este periculoasă și trebuie reparată.
c) Scoateți stecărul din priză și/sau îndepărtați accumulatorul înainte de a efectua reglaje la aparat, de a schimba accesoriiile sau de a pune aparatul deoparte. Această măsură de precauție împiedică pornirea neintenționată a sculei electrice.
d) Nu păstrați sculele electrice neutilizate la îndemâna copiilor. Nu permiteți ca aparatul să fie utilizat de persoane care nu sunt familiarizate cu aparatul sau care nu au citit aceste instrucțiuni. Sculele electrice sunt periculoase dacă sunt utilizate de persoane fără experiență.
e) Îngrijiți cu atenție sculele electrice. Verificați dacă componentele mobile funcționează ireproșabil și dacă nu se blochează, dacă există componente rupte sau deteriorate în așa fel încât să fie afectată funcționarea sculei electrice. Înainte de utilizarea aparatului solicitați repararea componentelor deteriorate. Multe accidente sunt provocate de întreține-rea necorespunzătoare a sculelor electrice.
f) Mențineți sculele de tăiere ascuțite și curate. Sculele de tăiere îngrijite cu atenție, cu muchii de tăiere ascuțite se blochează mai rar și sunt mai ușor de controlat.
g) Utilizați sculele electrice, accesoriiile, capetele atașabile etc. conform acestor instrucțiuni. În același timp aveți în vedere condițiile de muncă și activitatea pe care trebuie să o executați.
Utilizarea sculelor electrice pentru alte aplicații decât cele prevăzute poate duce la situații periculoase.
a) Dispuneți repararea sculei electrice pe care o dețineți numai de către personal calificat și numai cu piese de schimb originale. Astfel se asigură menținerea siguranței sculei electrice.
b) Solicitați întotdeauna producătorului sculei electrice sau serviciului clienti al acestuia înlocuirea stecărului sau a cablului de conexiune. Astfel se asigură menținerea siguranței sculei electrice.
Indicații de siguranță comune pentru șlefuire și șlefuire cu hârtie abrazivă
a) Această sculă electrică este destinată utilizării ca mașină de șlefuit și mașină de șlefuit cu hârtie abrazivă. Respectați toate indicațiile de siguranță, instrucțiunile, ilustrațiile și specificațiile furnizate împreună cu aparatul. Ne-respectarea următoarelor instrucțiuni poate provoca electrocutare, incendiu și/sau rănirea gravă.
b) Această sculă electrică nu este destinată pentru lucrul cu perii din sărmă, polizare și debitare cu disc abraziv. Utilizările pentru care această sculă electrică nu a fost concepută pot cauza pericole și răniri.
c) Nu utilizati accesorii care nu au fost special prevăzute și recomandate de producător pentru această sculă electrică. Faptul că reușiti să fixați un accesoriu la scula electrică nu garantează utilizarea sigură a acesteia.
d) Turația admisă a accesoriului trebuie să fie cel puțin egală cu turația maximă specificată pentru scula electrică. Accesoriiile care se rotesc mai repede decât turația admisă se pot avaria și pot fi aruncate din aparat.
e) Diametrul exterior și grosimea accesoriiului trebuie să corespundă dimensiunilor indicate pentru scula dvs. electrică. Accesoriiile dimensionate eronat nu pot fi protejate sau controlate suficient.
f) Accesoriiile cu filet trebuie să se potrivească exact pe filetul arborelui de șlefuit. În cazul accesoriiilor care se montează cu ajutorul flanșei, diametrul găurii accesoriiului trebuie să se potrivească cu diametrul de fixare al flanșei. Accesoriiile care nu se potrivesc exact la scula electrică se rotesc neuniform, vibrează foarte tare și pot provoca pierderea controlului.
g) Nu utilizati accesorii deteriorate. Verificați accesoriiile înaintea fiecărei utilizări: discurile de șlefuit în privința degradării și fisurilor, plăcile de șlefuit în privința fisurilor sau uzurii excesive. Dacă scula electrică sau accesoriiul cade, verificați dacă s-a deteriorat sau utilizati un accesoriu nedeteriorat. După verificarea și montarea accesoriiului, stați atât dvs., cât și persoanele din apropiere în afara zonei de rotație a accesoriiului și lăsați aparatul să funcționeze timp de un minut la turație maximă. De regulă, accesoriiile defecte cedează pe durata acestui test.
h) Purtați echipament individual de protecție. În funcție de aplicație utilizați o mască facială completă, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați o mască antipraf, echipament de protecție auditivă, mănuși de protecție sau un șorț special care să mențină la distanță particulele mici rezultate la șlefuire și cele de material. Ochii trebuie protejați împotriva proiectării fragmentelor de material rezultate la diverse aplicații. Masca antipraf sau masca de protecție respiratorie trebuie să filtreze praful degajat. Expunerea îndelungată la zgomot puternic poate provoca pierderea auzului.
i) Asigurati-vă că celelalte persoane se află la o distanță sigură față de zona dvs. de lucru. Toate persoanele care pătrund în zona de lucru trebuie să poarte echipament individual de protecție. Fragmente din piesa prelucrată sau accesoriiile avariate pot fi proiectate, provocând rănirea chiar și în afara zonei de lucru propriu-zise.
j) Tineți scula electrică numai de suprafețele de prindere izolate atunci când executați lucrări la care accesoriiul poate întâlni cabluri electrice ascunse sau cablul de alimentare. Contactul cu un cablu conducător de tensiune poate pune sub tensiune și componentele metalice ale aparatului, putând provoca electrocutarea.
k) Mențineți cablul de alimentare departe de accesoriiile aflate în rotație. În cazul pierderii controlului asupra aparatului, cablul de alimentare se poate rupe sau poate fi prins, iar mâna sau brațul dvs. pot fi apucate de accesoriiul aflat în rotație.
I) Nu lăsați niciodată din mână scula electrică înaintea opririi complete a accesoriiului. Accesorii aflat în rotatie poate atinge suprafața de depunere și poate provoca pierderea controlului asupra sculei electrice.
m) Nu lăsați scula electrică să funcționeze în timp ce o transportați. Îmbrăcămintea dvs. poate fi apucată accidental de accesoriiul aflat în rotație, rănindu-vă grav.
n) Curățați în mod regulat fantele de aerisire ale sculei electrice. Ventilatorul motorului aspiră praf în carcasă, iar acumulările considerabile de pulbere metalică pot cauza pericole de natură electrică.
o) Nu utilizați scula electrică în apropierea materialelor inflamabile. Scânteile pot aprinde aceste materiale.
p) Nu utilizați accesorii care necesită agenți de răcire lichizi. Utilizarea apei sau a altor agenți de răcire lichizi poate provoca electrocutarea.
Reculul reprezintă reacția bruscă provocată de accesoriiul în rotație prins sau blocat, precum discul de șlefuit, placa de șlefuit, peria metalică etc. Prinderea sau blocarea provoacă oprirea bruscă a accesoriiului aflat în rotație. Astfel, scula electrică este antrenată în mod necontrolat în punctul de blocare în sens invers direcției de rotație a accesoriiului.
De exemplu, atunci când discul de şlefuit este prins sau blocat în piesa de prelucrat, marginea discului de şlefuit care pătrunde în piesă se poate bloca în aceasta, discul de şlefuit putând fi aruncat sau putând provoca recul. În această situație, discul de şlefuit se deplasează către operator sau dinspre acesta, în funcție de direcția de rotație a discului în punctul de blocare. În acest caz este posibilă, de asemenea, ruperea discurilor de şlefuit.
Reculul reprezintă consecința utilizării eronate sau defectuoase a sculei electrice. Reculul poate fi evitat adoptând măsuri de precauție adecvate, precum cele descrise în continuare.
a) Tineți scula electrică ferm și poziționați corpul și brațele astfel încât să puteți contracara forța reculului. Utilizați întotdeauna mânerul auxiliar, dacă există, pentru asigurarea unui control optim asupra reculului sau cuplului de reacție la accelerare. Operatorul poate stăpâni forța reculului și forțele de reacție prin măsuri de precauție adecvate.
b) Nu apropiati niciodată mâinile de accesoriiile aflate în rotatie. În caz de recul, accesoriiul se poate deplasa peste mâinile dvs.
c) Evitați poziționarea corpului în zona de de-
plasare a sculei electrice în caz de recul.
Reculul propulsează scula electrică în direcția
opusă mișcării discului de șlefuit în punctul de
blocare.
d) Lucrați cu deosebită atenție în zona colțurilor, muchiilor ascuțite etc. Evitați ricoșarea accesoriilor de la piesa de prelucrat și blocarea acestora. Accesoriiul aflat în rotație tinde să se blocheze la colțuri, muchii ascuțite sau când ricoșează. Acest lucru provoacă pierderea controlului sau reculul.
e) Nu utilizati lanțuri de tăiere sau pânze de ferăstrău dințate. Astfel de accesorii provoacă adesea recul sau pierderea controlului asupra sculei electrice.
a) Utilizați numai corpuri abrazive omologate pentru scula dvs. electrică și capacul de protecție prevăzut pentru acestea. Corpurile abrazive care nu sunt prevăzute pentru această sculă electrică nu pot fi protejate suficient, fiind nesigure.
b) Discurile de șlefuit cotite trebuie montate în așa fel încât suprafața lor de șlefuire să nu depășească nivelul marginii capacului de protecție. Un disc de șlefuit montat necorespunzător, care depășește nivelul marginii capacului de protecție, nu poate fi protejat suficient.
c) Capacul de protecție trebuie montat corect la scula electrică și reglat pentru a oferi o siguranță maximă, astfel încât partea corpului abraziv îndreptată spre utilizator să fie cât mai mică. Capacul de protecție ajută la protejarea operatorului de fragmentele desprinse, de contactul accidental cu corpul abraziv și de scânteile care pot aprinde împrăcămintea.
d) Corpurile abrazive pot fi utilizate doar în scopurile recomandate.
De exemplu: Nu șlefuiți niciodată cu suprafața laterală a unui disc de debitare. Discurile de debitare sunt prevăzute pentru tăierea materialului cu marginea discului. Acțiunea forței laterale asupra corpurilor abrazive le poate rupe.
e) Utilizați întotdeauna flanse de strângere nedeteriorate, cu dimensiunea și forma corespunzătoare pentru discul dvs. de slefuit.
O flanșă adecvată susține discul de slefuit, diminuând astfel pericolul ruperii acestuia.
Flansele pentru discurile de debitare pot diferi de flansele pentru alte discuri de slefuit.
f) Nu utilizati discuri de șlefuit uzate concepute pentru scule electrice mai mari. Discurile de șlefuit pentru sculele electrice mai mari nu sunt prevăzute pentru turațiile ridicate ale sculelor electrice mai mici si se pot rupe.
a) Nu utilizati pânze de șlefuit supradimensionate, ci respectati instrucțiunile producătorului privind dimensiunea pânzei de șlefuit. Pânzele de șlefuit care depășesc placa de șlefuit pot provoca rănirea, precum și blocarea, ruperea pânzelor de șlefuit sau reculul.
⚠ AVERTIZARE! Purtati întotdeauna ochelari de protectie.
⚠ AVERTIZARE! Purtati întotdeauna o mască de protectie antipraf.
Utilizați detectoare adecvate pentru a găsi cablurile de alimentare mascate sau solicitați informații de la furnizorul local. Contactul cu cablurile electrice poate provoca incendii și electrocutare. Deteriorarea unei conducte de gaz poate provoca o explozie. Perforarea unei conducte de apă cauzează daune materiale sau poate provoca electrocutarea.
■ Deblocați comutatorul Pornit/Oprit și aduceți-l în poziția Oprit dacă alimentarea cu energie electrică este întreruptă, de exemplu, din cauza unei pene de curent sau prin scoaterea ștecărului din priză. Astfel se împiedică repornirea necontrolată.
Utilizați scula electrică numai pentru șlefuirea uscată. Pătrunderea apei într-un aparat electric crește riscul de electrocutare.
- Conectați scula electrică întotdeauna înaintea utilizării pe piesa de prelucrat și opriți-o nu-mai după ce a fost ridicată de pe piesa de prelucrat. Scula electrică se poate mișca brusc.
Aveți grijă ca nicio persoană să nu fie periclitată prin degajarea scânteilor. Îndepăratați materialele inflamabile din apropiere. La șlefuirea metalelor se degajă scântei.
Nu utilizati sculele de slefuit uzate, fisurate sau puternic blocate. Sculele de slefuit deteriorate se pot rupe, pot fi proiectate necontrolat și pot cauza rănirea persoanelor.
Nu utilizați discuri de debitare sau degroșare ori perii în formă de cupă. Scula electrică nu este adecvată pentru utilizarea acestor accesorii. Pericol de rănire!
La operarea sculei electrice, utilizati întot-deauna furtunul de aspirare inclus și un dispozitiv adecvat de aspirare a prafului. Utilizarea unui dispozitiv de aspirare a prafului poate reduce expunerea la pericole provocate de praf.
Atenție, pericol de incendiu! Evitați supraîn-călzirea piesei șlefuite și a mașinii de șlefuit. Înaintea pauzelor de lucru goliți întotdeauna recipientul de praf. Praful de șlefuire din sacul de colectare a prafului, microfiltru, sacul de hârtie (sau din sacul filtrului, respectiv filtrul aspiratorului de mână) se poate aprinde de la sine în condiții neprielnice, de exemplu în cazul degajării scânteilor la șlefuirea metalelor. Există pericol în special atunci când praful de șlefuire este amestecat cu resturi de lac, poliuretan sau alte substanțe chimice, iar piesa șlefuită este fierbinte după prelucrarea îndelungată.
Pe durata lucrului, țineți ferm scula electrică cu ambele mâini și asigurați o poziție stabilă. Scula electrică se ghidează mai sigur cu ambele mâini.
Purtați echipament de protecție auditivă, ochelari de protecție, mască antipraf și, dacă este necesar, mănuși. Utilizați o semimască de filtrare a particulelor din clasa FFP 2 ca mască antipraf.
Utilizați un dispozitiv de aspirare a prafului la prelucrarea pietrei. Aspiratorul trebuie să fie omologat pentru aspirarea prafului de piatră. Utilizarea acestor dispozitive reduce pericolele cauzate de praf.
Nu atingeti accesoriiile înainte de răcirea acestora. Accesoriiile se încălzesc foarte tare în timpul lucrului.
■ Purtaji mănuși de protecție la schimbarea accesorilor. Accesorile devin calde după o utilizare de durată.
Nu prelucrați materiale care eliberează substanțe periculoase pentru sănătate, cum ar fi praf de lemn de fag sau de lemn de stejar, praf de rocă sau azbest. Aceste substanțe sunt considerate cancerigene.
■ Informați-vă cu privire la reglementările/legile în vigoare din țara dvs. referitoare la lucrul cu pulberi periculoase pentru sănătate.
Nu atingeti niciodată scula de şlefuit atunci când aceasta se află în funcțiune. Pericol de rănire.
La nevoie, utilizati o schelă pe durata lucrului. Nu vă puteți asigura o poziție stabilă la lucrul pe o scară.
Înainte de a efectua orice lucrări la aparat scoateți stecărul din priză!
▶ Purtați mănuși de protecție la schimbarea sculei. Există pericol de rănire la atingerea accesoriiilor.
■ Sunt disponibile diferite accesorii în funcție de materialul care trebuie prelucrat și de debura-rea dorită a suprafeței.
▶ Nu așezați aparatul fără niciun accesoriu montat (placă de șlefuit, disc-oală din metal dur etc.). Peria circulară ⑤ se poate îndoi și deteriora.
Suprafața plăcii de șlefuit 13 ste alcătuită dintr-o țesătură cu scai pentru fixarea rapidă și ușoară a pânzelor de șlefuit 16u prindere cu scai.
Înainte de montarea unei noi pânze de șlefuit 16, îndepărtați murdăria și praful de pe placa de șlefuit 13 de exemplu, cu o pensulă.
Fixați pânza de șlefuit ^16 pe marginea plăcii de șlefuit ^13 așezați apoi pânza de șlefuit ^16 pe placa de șlefuit ^13 și apăsați-o ferm. Se va avea în vedere ca găurile de aspirare de la pânza de șlefuit ^15 și de la placa de șlefuit ^13 să corespundă.
În vederea demontării pânzei de șlefuit ^16 , ridicati-o în lateral și scoateți-o de la placa de șlefuit ^13
Apăsați tasta de blocare a arborelu⑦ numai cu arborele de șlefuit⑫ oprit. În caz contrar, aparatul se poate deteriora.
■ Discul-oală din metal du 10 este adecvat pentru îndepărtarea cofrajelor de la betonul aparent, a betonului rezidual de pe scândurile de cofraj sau a reziduurilor de adeziv de pe plăci.
Utilizați numai discuri-oală din metal dur 10u suprafață plană de șlefuit.

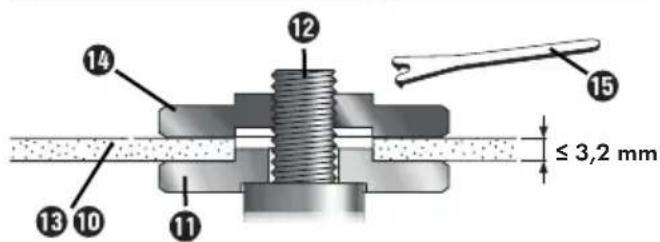

◆ Curățați arborele de șlefuri 2 și toate piesele ce urmează a fi montate.
♦ Pentru fixarea prin tensionare și desprinderea accesoriiului, apăsăți tasta de blocare a arbo- relui ⑦ ⚙ pentru a-l bloca.
♦ Pentru fixarea accesoriiului, așezați flanșa de fixare ⑪ pe arborele de șlefuit ⑫
♦ Pozitionati accesoriiul dorit pe arborele de slefuit 12.
Înşurubați piulița de strânger 14 și strângeți-o cu cheia de montaj cu două găuri 15
▶ Aveți grijă ca inelul piuliței de strângere să fie orientat înspre exterior 14.
Praful provenit de la materiale precum vopsea cu continut de plumb, de la unele tipuri de lemn, minerale și metale poate fi dăunător pentru sănătate. Atingerea sau inhalarea pulverilor poate provoca reacții alergice și/sau afecțiuni respiratorii utilizatorului sau persoanelor din vecinătate.
Anumite pulberi, precum praful de stejar sau fag, sunt considerate a fi cancerigene, îndeosebi în combinație cu aditivii pentru tratarea lemnului (cromat, mijloace de protectie a lemnului). Prelucrarea materialelor cu conținut de azbest se va realiza numai de către specialiști.
■ Utilizați întotdeauna dispositive de aspirare a prafului.
Utilizați scula electrică cu sacul pentru prait8 sau conectați un dispozitiv aprobat de aspirare a prafului și aschiilor.
■ Asigurati aerisirea suficientă a zonei de lucru.
Este recomandată purtarea unei măști de protectie respiratorie cu clasa de filtrare P2.
■ Evitati îndoirea furtunului de aspirare19.
Respectați normele naționale în vigoare privind materialele de prelucrat.
♦ Introduceți partea de intrare a furtunului de aspirare 19 la ștuțul de aspiratie 8
Trageți ajutajul ^19a de la furtunul de aspirare 19. Deschideți fermoarul sacului pentru praf 18a. Racordati acum partea de ieșire a furtunului de aspirare 19a orificiul corespunzător al sacului pentru praf 18introduceți din interior ajutajul 19a din nou la furtunul de aspirare 19. Închideți fermoarul sacului pentru praf 18a.
♦ Procedați în ordine inversă în vederea demonțării furtunului de aspirare 19.
♦ Dacă este necesar, introduceți adaptorul pentru aspirarea prafului 17 la ștuțul de aspiratie 8
♦ Conectați un dispozitiv omologat de aspirare a prafului.
În cazul prelucrării lemnului sau materialelor care generează praf dăunător pentru sănătate, aparatul se va conecta la un dispozitiv de aspirare adecvat și verificat.
Înclinația mânerului auxiliar 9 poate fi reglată pentru a se atinge o poziție de lucru mai adecvată a mâinii de ghidare în cazul anumitor aplicații (de exemplu, la șlefuirea în apropierea marginilor).
♦ Slăbiți ambele șuruburi-flutur 3 și înlinați mânerul auxiliar în poziția de lucru dorită.
Strângeti din nou şuruburile-flutur 3.
Înainte de a efectua orice lucrări la aparat scoateți stecărul din priză!
▶ Așteptați oprirea aparatului înainte de a-l așeza.
Puterea de deburare și calitatea suprafeței sunt determinate, în esență, prin selectarea sculei de șlefuit, a treptei de turație preselectate și prin presi-unea exercitată.
Doar sculele de șlefuit în stare ireproșabilă oferă o putere de șlefuire bună și menajează aparatul.
Pe durata lucrului, tineți ferm aparatul cu ambele mâini și asigurați o poziție stabilă. Aparatul se ghidează mai sigur cu ambele mâini.
♦ Conectați sistemul de aspirare (aspirare integrată sau externă).
♦ La aspirare externă:
Dacă este posibil, lucrați cu funcția de oprire de la distanță sau de pornire/oprire automată a aspiratorului. Aspiratorul pornește automat și se oprește din nou în mod temporizat pentru a îndepărta pulverile reziduale din furtunul de aspirare.
♦ Porniți aparatul, așezați-l cu întreaga suprafață de șlefuit pe zona de prelucrat și mișcați-l pe piesa de prelucrat exercitând o presiune moderată.
♦ Aveți grijă ca presiunea exercitată să fie uniformă, pentru a crește durata de viață a accesorilor.
Creșterea excesivă a presiunii exercitate nu conduce la o performanță sporită de deburare, ci la uzura mai ridicată a aparatului și a accesoriului.
◆ Ridicati aparatul de pe suprafață.
♦ La aspirare integrată:
Lăsați scula electrică să mai funcționeze timp de câteva secunde pentru a îndepărta pulverile reziduale din furtunul de aspirare 19.
Pentru șlefuirea în apropierea marginilor se poate îndepărta un segment de capotă 61 capotei de protectie și aspiratie 4 Astfel, accesoriiul introdus ajunge mai aproape de marginile podelelor, ale pereților și ale tavanelor, precum și de instalațiile existente ca tevile, iar suprafețele învecinate pot fi prelucrate cu precizie.
Deoarece capota de protectie și aspiratie 4u mai este închisă, acordați atenție acumulării de praf pe durata acestei proceduri de lucru.
♦ Trageți segmentul de capota 6 spre față din capota de protecție și aspirație 4
♦ Prelucrati suprafetele din apropierea marginilor.
Introduceți din nou segmentul de capota 6 la capota de aspiratie 4ână se blochează.
Directia de rotatie a sculei!
♦ Pentru pornirea aparatului, glisați comutatorul Pornit/Oprit ①n față.
Pentru fixarea comutatorului Pornit/Oprit ① apăsați comutatorul Pornit/Oprit ① în față, în jos, până se blochează.
♦ Pentru a opri scula electrică eliberați comutatorul Pornit/Oprit ①Dacă acesta este blocat, apăsați scurt comutatorul Pornit/Oprit ①lin spate și apoi eliberați-l.
Înainte de începerea lucrului, reglați turația în funcție de aplicație. Utilizați o turație scăzută pentru lucrări de șlefuire grosiere, măriți turația pentru lucrări fine.
■ Reglați turația prin apăsarea tastela 2.
♦ Apăsați taste 2 + pentru a mări turația.
◆ Apăsați taste 2 - pentru a reduce turația.
- Accesoriiul se rotește din inerție după oprire. Așteptați până accesoriiul este oprit înainte de a așeza aparatul.
AVERTIZARE! PERICOL DE RĂNIRE! Înaintea tuturor lucrărilor la aparat opriți aparatul și scoateți ștecărul din priză.
■ Aparatul nu necesită întreținere.
Nu utilizati obiecte ascuțite pentru curățarea aparatului. Trebuie exclusă infiltrarea lichidelor în interiorul aparatului. În caz contrar, aparatul se poate deteriora.
Curățați aparatul cu regularitate, de preferat imediat după terminarea lucrului.
Curățați carcasa cu o lavetă uscată; nu adăugați în niciun caz benzină, solventi sau agenți de curățare care pot ataca plasticul.
Orificiile de aerisire trebuie să fie întotdeauna libere.
Îndepărtați cu o pensulă praful de șlefuire aderent.
▶ Piesele de schimb nelistate (de exemplu perii de carbon, comutatoare) pot fi comandate prin intermediul liniei noastre telefonice directe de service.
Goliți la timp și periodic sacul pentru praf 18 pentru a asigura o aspirare optimă a prafului.
♦ Deschideti fermoarul sacului pentru pra18.
♦ Scuturați sacul pentru prață deasupra unui recipient adecvat pentru deșeuri.
■ Sculele de şlefuit trebuie manevrate şi transportate cu atenție.
■ Sculele de şlefuit trebuie depozitate fără a fi expuse deteriorărilor mecanice sau factorilor de mediu (de exemplu, umezeală).
Produsul și ambalajul sunt reciclabile; acestea fac obiectul unei răspunderi extinse a producătorului și sunt colectate separat.
Simbolul alăturat al pubelei tăiate cu roți indică faptul că acest aparat face obiectul Directivei 2012/19/EU. Această directivă stabilește că la sfârșitul perioadei de utilizare a aparatului, acesta nu trebuie eliminat în gunoiul menajer obișnuit, ci trebuie predat la punctele de colectare speciale sau la centrele de eliminare a deșeurilor.
Eliminarea nu implică niciun cost pentru dvs. Contribuiți la protejarea mediului înconjurător prin eliminarea corespunzătoare a deșeurilor.
Informații despre posibilitățile de eliminare a produsului scos din uz pot fi obținute de la administrația locală.
Ambalajul este format din materiale ecologice pe care le puteți elimina prin intermediul centrelor locale de reciclare.
Eliminați ambalajul în mod ecologic. Respectați marcajul de pe diferitele materiale de ambalare și separați-le dacă este cazul. Materialele de amba-
lare sunt marcate cu abrevieri (a) și cifre (b) cu următoarea semnificatie: 1-7: materiale plastice, 20-22: hârtie și carton, 80-98: materiale compozite.
Pentru acest aparat se acordă o garanție de 3 ani de la data cumpărării. În cazul în care produsul prezintă defecte, beneficiați de drepturi legale față de vânzătorul produsului. Aceste drepturi legale nu sunt limitate prin garanția noastră prezentată în cele ce urmează.
Perioada de garanție începe de la data cumpărării. Păstrați cu grijă bonul fiscal. Acesta este necesar pentru a dovedi cumpărarea.
Dacă în decurs de trei ani de la data cumpărării acestui produs apare un defect de material sau de fabricație, produsul va fi reparat, înlocuit de către noi în mod gratuit sau vi se va restitui prețul de cumpărare, la alegerea noastră. Garanția presupune ca în timpul perioadei de trei ani să se prezinte aparatul defect și dovada cumpărării (bonul fiscal), precum și o scurtă descriere în scris, în care să se specifice în ce constă defecțiunea și când a survenit aceasta.
Dacă defectul este acoperit de garanția noastră, veți primi înapoi produsul reparat sau unul nou. Timpul de nefuncționare din cauza lipsei de conformitate apărute în cadrul termenului de garanție prelungește termenul de garanție legală de conformitate și cel al garanției comerciale și curge, după caz, din momentul la care a fost adusă la cunoștința vânzătorului lipsa de conformitate a produsului sau din momentul prezentării produsului la vânzător/ unitatea service până la aduce-rea produsului în stare de utilizare normală și, respectiv, al notificării în scris în vede-rea ridicării produsului sau predării effective a produsului către consumator.
Produsele de folosință îndelungată care înlocuiesc produsele defecte în cadrul termenului de garanție vor beneficia de un nou termen de garanție care curve de la data preschimbării produsului.
Perioada de garanție nu este prelungită după efectuarea reparațiilor realizate în perioada de garanție. Acest lucru este valabil și pentru piesele înlocuite și reparate. Eventualele deteriorări și deficiențe prezente deja la cumpărare trebuie semnalate imediat după dezambalarea produsului. Reparațiile necesare după expirarea perioadei de garanție se efectuează contra cost.
Aparatul a fost produs cu grijă, în conformitate cu orientările stricte privind calitatea și verificat cu rigurozitate înaintea livrării.
Garantia se acordă în caz de defecte de material sau de fabricatie. Această garanție nu se extinde asupra componentelor produsului care sunt expuse uzurii normale și care, prin urmare, pot fi considerate piese de uzură sau asupra deteriorărilor apărute la componentele fragile, de exemplu comutatoare sau componente realizate din sticlă.
Această garanție se pierde în cazul în care produsul a fost deteriorat, a fost utilizat sau întreținut în mod necorespunzător. Pentru utilizarea corespunzătoare a produsului trebuie respectate cu strictețe toate indicațiile prezentate în instrucțiunile de utilizare. Trebuie evitate în mod obligatoriu utilizările și actiunile nerecomandate sau care fac obiectul unor avertizări în cadrul instrucțiunilor de utilizare.
Aparatul este destinat numai uzului privat și nu utilizărilor comerciale. În cazul manevrării abuzive sau necorespunzătoare, al uzului de forță și al intervențiilor care nu au fost realizate de către filiala noastră autorizată de service, garanția își pierde valabilitatea.
■ uzura normală a capacității accumulatorului
- utilizarea comercială a produsului
■ deteriorarea sau modificarea produsului de către client
■ nerespectarea instrucțiunilor de siguranță și de întretinere, erori de utilizare
■ daune cauzate de dezastre naturale
Pentru a se asigura prelucrarea rapidă a solicitării dvs., urmati instructiunile de mai jos:
Pentru toate solicitările păstrați la îndemână bonul fiscal și numărul articolului (IAN) 499896_2204 ca dovadă a cumpărării.
Numărul articolului poate fi consultat pe plăcuța cu date tehnice de pe produs, pe o gravură de pe produs, pe coperta instrucțiunilor de utilizare (în partea stângă, jos) sau pe autocolantul de pe partea din spate sau de jos a produsului.
În cazul în care apar defecte funcționale sau alte defectiuni, contactați mai întăi telefonic sau prin e-mail departamentul de service menționat în continuare.
Apoi puteți expedia produsul înregistrat ca fiind defect la adresa de service care v-a fost comunicată, fără a plăti taxe poștale, anexând dovada cumpărării (bonul fiscal) și indicând în ce constă defectul și când a apărut acesta.
Acest manual, precum și multe alte manuale, videoclipuri cu produsele și software-uri de instalare pot fi descărcate de pe www.lidl-service.com.
Cu ajutorul acestui cod QR puteți accesa direct pagina Lidl de service (www.lidl-service.com) și puteți deschide instrucțiunile de utilizare prin introducerea numărului de articol (IAN) 499896_2204.
RO Service România Tel.: 0800896637 E-Mail: kompernass@lidl.ro IAN 499896_2204
Vă rugăm să aveți în vedere faptul că următoarea adresă nu reprezintă o adresă pentru service. Contactați mai întài centrul de service indicat.
Subscrisa, KOMPERNASS HANDELS GMBH, responsabil cu documentația: domnul Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, Germania, declară prin prezenta că acest produs corespunde următoarelor norme, documente normative și directive CE:
Directiva privind echipamentele tehnice
(2006/42/EC)
Directiva privind compatibilitatea electromagnetică
(2014/30/EU)
Directiva privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice (RoHS)
(2011/65/EU)*
* Responsabilitatea privind redactarea prezentei declarații de conformitate revine exclusiv producătorului. Obiectul declarației descris anterior corespunde prevederilor Directivei 2011/65/EU a Parlamentului European și a Consiliului din 8 iunie 2011 privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice.
EN 60745-1:2009/A11:2010
EN 60745-2-3:2011/A13:2015
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021
EN IEC 63000:2018
Denumirea tipului maşinii: Sistem pentru prelucrarea pereților și a pardoselilor PWBS 180 B3
Ne rezervăm dreptul asupra modificărilor tehnice în scopul dezvoltării ulterioare.
Употреба по предназначение 218
Оборудване 218
Окомплектовка на доставката 218
