GEBRUIKSAANWIJZING PWBS 180 B3 PARKSIDE

BEWERKINGSSYSTEEM Vertaling van de originele gebruiksaanwijzing

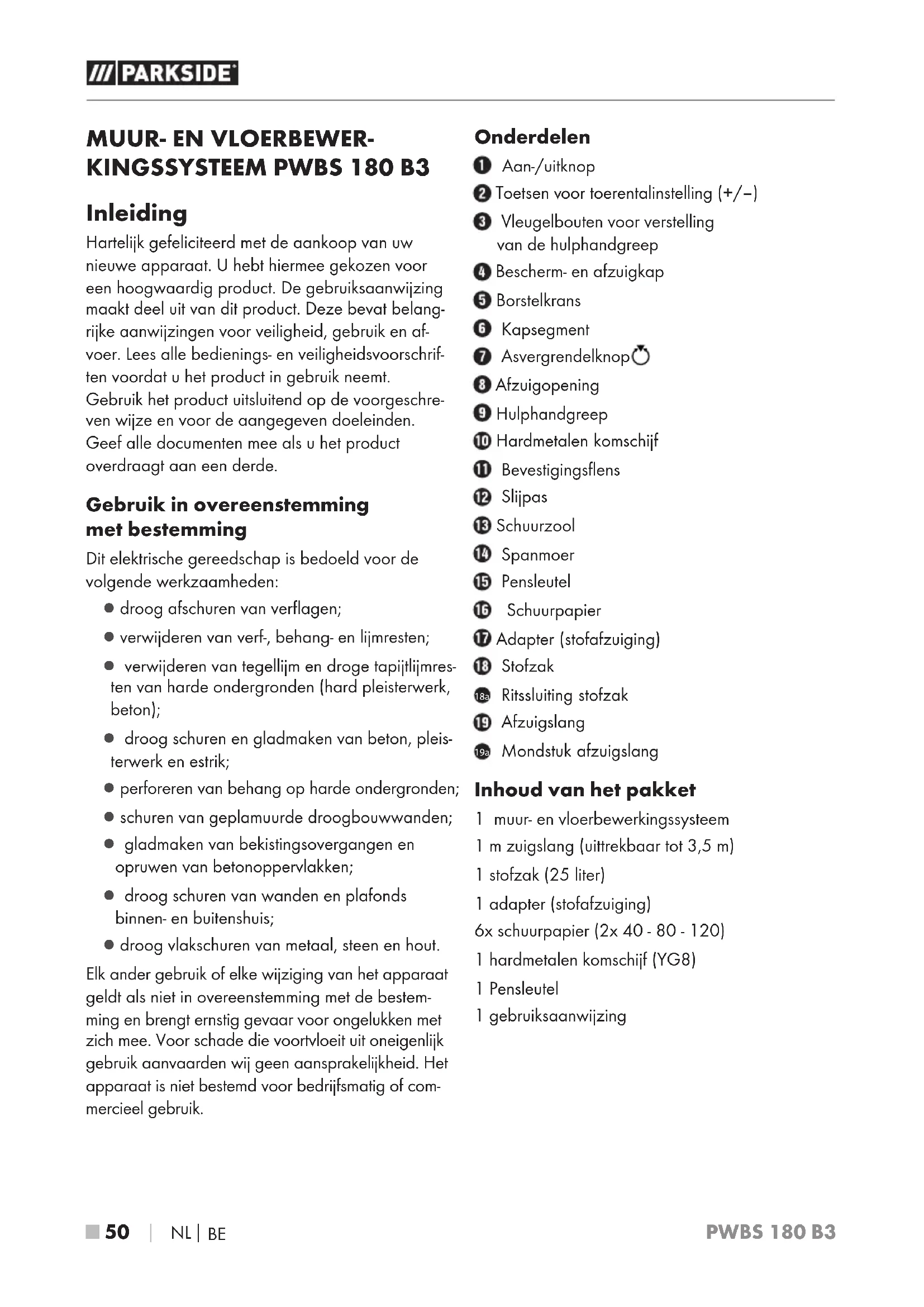

Inleiding Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belang- rijke aanwijzingen voor veiligheid, gebruik en af- voer. Lees alle bedienings- en veiligheidsvoorschrif- ten voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschre- ven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde. Gebruik in overeenstemming met bestemming Dit elektrische gereedschap is bedoeld voor de volgende werkzaamheden: ▯ droog afschuren van verflagen; ▯ verwijderen van verf-, behang- en lijmresten; ▯ verwijderen van tegellijm en droge tapijtlijmres- ten van harde ondergronden (hard pleisterwerk, beton); ▯ droog schuren en gladmaken van beton, pleis- terwerk en estrik; ▯ perforeren van behang op harde ondergronden; ▯ schuren van geplamuurde droogbouwwanden; ▯ gladmaken van bekistingsovergangen en opruwen van betonoppervlakken; ▯ droog schuren van wanden en plafonds binnen- en buitenshuis; ▯ droog vlakschuren van metaal, steen en hout. Elk ander gebruik of elke wijziging van het apparaat geldt als niet in overeenstemming met de bestem- ming en brengt ernstig gevaar voor ongelukken met zich mee. Voor schade die voortvloeit uit oneigenlijk gebruik aanvaarden wij geen aansprakelijkheid. Het apparaat is niet bestemd voor bedrijfsmatig of com- mercieel gebruik. Onderdelen Aan-/uitknop Toetsen voor toerentalinstelling (+/–) Vleugelbouten voor verstelling van de hulphandgreep Bescherm- en afzuigkap Borstelkrans Kapsegment Asvergrendelknop Afzuigopening Hulphandgreep Hardmetalen komschijf Bevestigingsflens Slijpas Schuurzool Spanmoer Pensleutel Schuurpapier Adapter (stofafzuiging) Stofzak 18a Ritssluiting stofzak Afzuigslang 19a Mondstuk afzuigslang Inhoud van het pakket 1 muur- en vloerbewerkingssysteem 1 m zuigslang (uittrekbaar tot 3,5 m) 1 stofzak (25 liter) 1 adapter (stofafzuiging) 6x schuurpapier (2x 40 - 80 - 120) 1 hardmetalen komschijf (YG8) 1 Pensleutel 1 gebruiksaanwijzingPWBS 180 B3

Nominale capaciteit Ø 180 mm Schroefdraad M14 Beschermingsklasse II / (dubbel geïsoleerd) Geluids- en trillingsgegevens Gemeten waarde voor geluid vastgesteld conform EN 60745. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch Geluidsemissiewaarde Geluidsdrukniveau L

OPMERKING ► Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten conform een ge- harmoniseerde meetprocedure en kan wor- den gebruikt om apparaten met elkaar te vergelijken. De vermelde trillingsemissiewaarde kan ook worden gebruikt voor een voorlopige beoordeling van de blootstelling. WAARSCHUWING! ► Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in bepaalde gevallen hoger zijn dan de in deze gebruiksaanwijzing aangegeven waarde. De trillingsbelasting kan worden onderschat wanneer het elektrische gereed- schap regelmatig op een dergelijke manier wordt gebruikt. Probeer de belasting door trillingen zo laag mogelijk te houden. Om de trillingsbelasting te reduceren, kunt u bijvoor- beeld handschoenen dragen tijdens het ge- bruik van het gereedschap en slechts beperk- te tijd met het gereedschap werken. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast). Algemene veiligheids- voorschriften voor elek- trische gereedschappen WAARSCHUWING! ► Lees alle veiligheidsvoorschriften en aanwij- zingen. Het niet naleven van de veiligheids- voorschriften en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroor- zaken. Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik. De in de veiligheidsinstructies gebruikte term “elek- trisch gereedschap” heeft betrekking op elektrische gereedschappen die op netvoeding werken (met snoer) en op elektrische gereedschappen die op accu's werken (zonder snoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet-verlichte werkomgeving kunnen leiden tot ongelukken.PWBS 180 B3 ■ 52 

b) Gebruik het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevin- den. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontvlammen. c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.

2. Elektrische veiligheid

a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontac- ten verminderen het risico op elektrische schokken. b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een ver- hoogd risico op elektrische schokken als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoog- de kans op een elektrische schok.

Gebruik het netsnoer niet voor een ander ge- bruik dan het bedoelde gebruik, bijvoorbeeld om het elektrische gereedschap te dragen, om het op te hangen of om de stekker uit het stop- contact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.

Wanneer u buitenshuis met elektrisch gereed- schap werkt, gebruik dan alleen verlengsnoe- ren die geschikt zijn voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok. f) Gebruik een aardlekschakelaar als het ge- bruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het ge- bruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd alert, let op wat u doet en ge- bruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elek- trisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicij- nen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.

Draag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Persoonlijke beschermingsmiddelen dragen, zoals een stof- masker, antislip-veiligheidsschoenen, een veilig- heidshelm of gehoorbescherming, al naar ge- lang het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel. c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het apparaat al ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden. d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aan- zet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel tot gevolg hebben. e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Los zittende kleding, sieraden of haren kunnen door bewegende onderdelen gegrepen worden. g) Als het mogelijk is om stofafzuigings- en -op- vangvoorzieningen te installeren, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.PWBS 180 B3

4. Gebruik en behandeling van

hetelektrische gereedschap a) Voorkom overbelasting van het apparaat. Gebruik voor uw werkzaamheden het daar- voor bedoelde elektrisch gereedschap. Met een passend elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereed- schap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet gerepareerd worden. c) Haal de stekker uit het stopcontact en/of ver- wijder de accu voordat u het apparaat instelt, accessoires verwisselt of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektri- sche gereedschap onbedoeld kan worden gestart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op wanneer het niet in gebruik is. Zorg ervoor dat het apparaat niet wordt gebruikt door personen die hiermee niet vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden gebruikt. e) Onderhoud elektrisch gereedschap zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig be- schadigd zijn dat daardoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde onderdelen repareren voordat u het apparaat in gebruik neemt. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap. f) Houd snijgereedschappen scherp en schoon. Met zorg onderhouden zagen met scherpe zaagvlakken lopen minder vaak vast en zijn gemakkelijker te sturen. g) Gebruik elektrisch gereedschap, accessoires, hulpstukken en dergelijke in overeenstemming met deze instructies. Houd daarbij rekening met de werkomstandigheden en de te verrich- ten werkzaamheden. Het gebruik van elek- trisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaar- lijke situaties leiden.

a) Laat uw elektrische gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektri- sche gereedschap gewaarborgd. b) Laat de vervanging van de stekker of het netsnoer altijd over aan de fabrikant van het elektrische apparaat of aan zijn klanten- service. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd. Veiligheidsvoorschriften voor alletoepassingen Gemeenschappelijke veiligheidsvoorschriften voor slijpen en met schuurpapier schuren a) Dit elektrische gereedschap moet worden gebruikt als slijper en schuurmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens in acht die bij het apparaat worden meegeleverd. Als u de volgende aanwijzingen niet opvolgt, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. b) Dit elektrische gereedschap is niet geschikt voor werkzaamheden met staalborstels, polijsten en doorslijpen. Gebruik waarvoor het elektrische gereedschap niet geschikt is, kan leiden tot gevaar en letsel. c) Gebruik geen accessoires die niet speciaal door de fabrikant voor dit elektrische gereed- schap zijn voorzien en aanbevolen. Het feit dat accessoires op uw elektrische gereedschap kunnen worden bevestigd, garandeert nog geen veilig gebruik. d) Het toegestane toerental van het hulpstuk moet minstens even hoog zijn als het maxima- le toerental dat op het elektrische gereed- schap is vermeld. Accessoires die sneller draai- en dan toegestaan, kunnen breken en worden weggeslingerd. e) De buitendiameter en dikte van het hulpstuk moeten overeenkomen met de specificaties van uw elektrische gereedschap. Verkeerd bemeten hulpstukken kunnen niet voldoende worden afgeschermd of bestuurd.PWBS 180 B3 ■ 54 

f) Hulpstukken met schroefdraad dienen precies op de schroefdraad van de slijpas te passen. Bij hulpstukken die met een flens worden gemonteerd, dient de gatdiameter van het hulpstuk te passen op de asdiameter van de flens. Hulpstukken die niet exact op het elektri- sche gereedschap worden bevestigd, draaien ongelijkmatig, trillen hevig en kunnen leiden tot controleverlies. g) Gebruik geen beschadigde hulpstukken. Controleer voor elk gebruik hulpstukken zo- als slijpschijven op splinters en barsten, en afbraamschijven op barsten en (ernstige) slijtage. Als het elektrische gereedschap of het hulpstuk valt, dient u te controleren of het beschadigd is, of een onbeschadigd hulpstuk te gebruiken. Als u het hulpstuk hebt gecon- troleerd en teruggeplaatst, dient u het appa- raat een minuut lang op maximaal toerental te laten draaien, waarbij u ervoor zorgt dat iedereen, ook uzelf, buiten het vlak van het roterende hulpstuk blijft. Beschadigde hulp- stukken breken meestal tijdens deze testperiode. h) Draag persoonlijke beschermingsmiddelen. Gebruik al naargelang de toepassing een volledig gelaatsmasker, oogbescherming of een veiligheidsbril. Voor zover relevant draagt u een stofmasker, gehoorbescher- ming, veiligheidshandschoenen of een specia- le schort, die u beschermt tegen kleine slijp- en materiaaldeeltjes. De ogen moeten worden beschermd tegen rondvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of ademhalingsmasker moet het stof filteren dat bij het gebruik van het gereedschap ontstaat. Als u lange tijd bent blootgesteld aan lawaai, kunt u gehoorverlies lijden.

i) Let op dat anderen een veilige afstand tot uw

werkomgeving houden. Iedereen die de wer- komgeving betreedt, moet persoonlijke be- schermingsmiddelen dragen. Afgebroken stukken van het werkstuk of gebroken hulpstukken kunnen worden weggeslingerd en verwondingen veroorzaken, ook buiten het directe werkgebied. j) Pak het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het hulpstuk verborgen elektriciteitsleidingen of het stroomsnoer kan raken. Bij contact met een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan en een elektrische schok veroorzaken. k) Houd het snoer weg van roterende hulpstuk- ken. Als u de controle verliest over het apparaat, kan het snoer worden doorgesneden of gegre- pen en kan uw hand of arm in het roterende hulpstuk terechtkomen. l) Leg het elektrische gereedschap nooit neer voordat het hulpstuk volledig tot stilstand is gekomen. Het roterende hulpstuk kan in contact komen met het vlak waarop het wordt neerge- legd, zodat u de controle kunt verliezen over het elektrische gereedschap. m) Laat het elektrische gereedschap niet draaien terwijl u het draagt. Uw kleding kan door toevallig contact met het roterende hulpstuk worden gegrepen en het hulpstuk kan zich in uw lichaam boren. n) Reinig regelmatig de ventilatiespleten van uw elektrische gereedschap. De motorventilator zuigt stof in de behuizing, en een sterke opeen- hoping van metaalstof kan elektrische gevaren veroorzaken. o) Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen doen ontvlammen. p) Gebruik geen hulpstukken die vloeibare koel- stoffen nodig hebben. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.PWBS 180 B3

 55 ■ Terugslag en bijbehorende veiligheidsvoorschriften Een terugslag is een plotselinge reactie door een hulpstuk dat blijft haken of blokkeert, zoals een slijpschijf, slijpplaat, staalborstel enz. Het vasthaken of blokkeren zorgt ervoor dat het roterende hulp- stuk abrupt stopt. Daardoor schiet het elektrische gereedschap op het blokkeerpunt weg, tegen de draairichting van het hulpstuk in. Als bijv. een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de kant van de slijpschijf die in het werkstuk verzinkt vast komen te zitten, waardoor de slijpschijf losbreekt of er een terugslag veroor- zaakt wordt. De slijpschijf draait dan naar de ge- bruiker toe of van hem weg, al naargelang de draairichting van de schijf aan het blokkeerpunt. Hierbij kan de slijpschijf ook breken. Een terugslag is het gevolg van onjuist gebruik van het elektrische gereedschap. Dit is te voorkomen door passende voorzorgsmaatregelen, zoals hier- onder beschreven. a) Houd het elektrische gereedschap goed vast en breng uw lichaam en armen in een positie waarin u de terugslagkrachten kunt opvan- gen. Gebruik altijd de extra handgreep, in- dien aanwezig, om een zo groot mogelijke controle te hebben over terugslagkrachten of reactiemomenten wanneer het apparaat op volle toeren draait. U kunt door passende veiligheidsmaatregelen de terugslag- en reactie- krachten beheersen. b) Breng uw hand nooit in de buurt van roteren- de hulpstukken. Het hulpstuk kan bij een terug- slag uw hand raken. c) Vermijd met uw lichaam de zone waarin het elektrische gereedschap wegschiet bij een terugslag. Door de terugslag schiet het elektri- sche gereedschap in de tegengestelde richting van de draaibeweging van de doorslijpschijf op het blokkeerpunt. d) Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen enz. Voorkom dat het hulpstuk uit het werkstuk terugslaat en vastloopt. Het roterende hulpstuk heeft de neiging vast te lopen bij hoeken, scherpe ran- den of wanneer het afketst. Dit veroorzaakt verlies aan controle of een terugslag. e) Gebruik geen kettingzaagblad of getand zaagblad. Dergelijke hulpstukken veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap. Speciale instructies voor slijpen

Gebruik uitsluitend de voor uw elektrische gereedschap toegestane slijpmiddelen en de voor deze slijpmiddelen bestemde bescherm- kap. Slijpmiddelen die niet bedoeld zijn voor het elektrische gereedschap, kunnen niet voldoende worden afgeschermd en zijn onveilig.

Gekropte slijpschijven moeten zodanig worden gemonteerd, dat het slijpvlak niet uitsteekt over de rand van de beschermkap. Een ondeskundig gemonteerde slijpschijf, die over de rand van de beschermkap uitsteekt, kan niet afdoende worden afgeschermd. c) De beschermkap moet veilig zijn aangebracht op het elektrische gereedschap en voor een maximale veiligheid zodanig ingesteld zijn, dat een zo klein mogelijk deel van de slijpschijf onbeschermd naar de gebruiker gericht is. De beschermkap moet de gebruiker beschermen tegen afbrekend materiaal, toevallig contact met de slijpschijf en vonken die de kleding kunnen doen ontbranden. d) Slijpmiddelen mogen alleen worden gebruikt voor de aanbevolen toepassingen. Bijvoorbeeld: slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn be- doeld voor het doorslijpen van materiaal met de rand van de schijf. Door zijdelingse krachtin- werking op deze doorslijpschijven kunnen ze breken.PWBS 180 B3 ■ 56 

e) Gebruik altijd onbeschadigde spanflenzen van de juiste grootte en vorm voor de door ugekozen doorslijpschijf. Geschikte flenzen steunen de doorslijpschijf en beperken zo het risico dat de doorslijpschijf breekt. Flenzen voor doorslijpschijven kunnen verschillend zijn van de flenzen voor andere slijpschijven. f) Gebruik geen versleten slijpschijven van gro- tere elektrische gereedschappen. Slijpschijven voor grotere elektrische gereedschappen zijn niet ontworpen voor de hogere toerentallen van kleinere elektrische gereedschappen en kunnen breken. Aanvullende veiligheidsvoorschriften voor schuren met schuurpapier a) Gebruik geen te grote schuurvellen, maar neem de gegevens van de fabrikant over de grootte van het schuurvel in acht. Schuur- vellen die uitsteken over de schuurzool, kunnen verwondingen veroorzaken en de schuurvellen doen blokkeren of scheuren, of leiden tot een terugslag. Aanvullende veiligheidsvoorschriften WAARSCHUWING! Draag altijd een veiligheidsbril. WAARSCHUWING! Draag altijd een stofmasker. ■ Gebruik geschikte detectoren om verborgen elektra-, gas- of waterleidingen op te sporen of informeer bij het plaatselijke nutsbedrijf. Contact met elektrische leidingen kan brand en een elektrische schok veroorzaken. Beschadi- ging van een gasleiding kan leiden tot een explosie. Binnendringen in een waterleiding resulteert in materiële schade of kan een elektri- sche schok veroorzaken. ■ Ontgrendel de aan-/uitknop en zet deze op de stand Uit wanneer de voeding wordt on- derbroken, bijv. bij een stroomstoring of doordat de stekker uit het stopcontact wordt gehaald. Dit voorkomt ongecontroleerd opnieuw starten. ■ Gebruik het elektrische apparaat alleen voor droog schuren. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoog- de kans op een elektrische schok. ■ Plaats het elektrische gereedschap alleen ingeschakeld tegen het werkstuk en schakel het apparaat pas uit nadat u het van het werkstuk hebt afgetild. Het elektrische gereed- schap kan plotseling bewegen. ■ Let erop dat niemand gevaar loopt door rondvliegende vonken. Verwijder brandbare materialen uit de omgeving. Bij het schuren van metaal ontstaan er vonken. ■ Gebruik geen versleten, ingescheurde of intensief gebruikte schuurgereedschappen. Beschadigde schuurgereedschappen kunnen scheuren, worden weggeslingerd en iemand verwonden. ■ Gebruik geen doorslijp- of afbraamschijven of komborstels. Het elektrische gereedschap is niet geschikt voor gebruik van deze hulpstukken. Er bestaat gevaar voor letsel! ■ Gebruik als het elektrische gereedschap in werking is altijd de meegeleverde afzuigs- lang en een geschikte stofafzuiging. Het ge- bruik van een stofafzuiging kan risico's door stof beperken. ■ Let op! Brandgevaar! Voorkom oververhitting van het te schuren materiaal en de schuurma- chine. Maak bij werkpauzes altijd het stofre- servoir leeg. Schuurstof in de stofzak, het mi- crofilter, de papieren zak (of in de filterzak resp. het filter van de stofzuiger) kan bij ongun- stige omstandigheden, zoals een vonkenregen bij het schuren van metalen, spontaan ontbran- den. Er bestaat met name gevaar als het schuur- stof is vermengd met lak- of polyurethaanresten of andere chemische stoffen en het te schuren materiaal na lang werken heet is. ■ Houd het elektrische gereedschap tijdens het werken stevig met beide handen vast en zorg dat u stabiel staat en uw evenwicht bewaart. Het elektrische gereedschap wordt met twee handen veiliger gehanteerd.PWBS 180 B3

 57 ■ ■ Draag gehoorbescherming, een veiligheids- bril, een stofmasker en evt. handschoenen. Gebruik als stofmasker minimaal een deeltjes- filterend halfgelaatsmasker van Klasse FFP 2. ■ Gebruik voor de bewerking van steen een stofafzuiging. De stofzuiger moet zijn goed- gekeurd voor het wegzuigen van steenstof. Het gebruik van deze voorzieningen vermindert het risico door stof. ■ Raak hulpstukken pas aan als ze helemaal afgekoeld zijn. De hulpstukken worden tijdens het werken zeer heet. ■ Draag veiligheidshandschoenen bij het ver- wisselen van de hulpstukken. Hulpstukken worden bij langdurig gebruik warm. ■ Bewerk geen materialen waarbij voor de gezondheid schadelijke stoffen, bijv. beuken- hout- of eikenhoutstof, stof van gesteente of asbest vrijkomen. Deze stoffen gelden als kankerverwekkend. ■ Informeer u over de geldende wet- en regel- geving in uw land met betrekking tot de om- gang met voor de gezondheid schadelijke stoffen. ■ Raak nooit het draaiende schuurgereedschap aan. Er bestaat letselgevaar. ■ Gebruik zo nodig een steiger voor de werk- zaamheden. Als u op een ladder werkt, kunt u niet veilig en stabiel staan. Vóór de ingebruikname WAARSCHUWING! LETSELGEVAAR! ► Trek voorafgaand aan alle werkzaamheden aan het apparaat de stekker uit het stop- contact! VOORZICHTIG! ► Draag veiligheidsschoenen bij het verwis- selen van gereedschappen. Bij aanraking van de hulpstukken bestaat er letselgevaar. ■ Op basis van het te bewerken materiaal en de gewenste materiaalafname zijn er verschillende hulpstukken beschikbaar. OPMERKING ► Leg het apparaat niet neer zonder gemon- teerd hulpstuk (schuurzool, hardmetalen komschijf, enz.). Daardoor zou de borstel- krans kunnen verbuigen en beschadigd kunnen raken. Schuurvellen verwisselen Het oppervlak van de schuurzool bestaat uit klittenbandweefsel, zodat u schuurvellen met klittenbandbevestiging snel en eenvoudig kunt bevestigen. ♦ Verwijder, voordat u een nieuw schuurvel bevestigt, vuil en stof van de schuurzool

bijv. met een kwastje. ♦ Druk het schuurvel tegen de rand van de schuurzool , leg het schuurvel vervolgens op de schuurzool en druk het stevig vast. Breng het schuurvel zo aan, dat de gaten in het schuurvel en de schuurzool overeenstem- men. ♦ Om het schuurvel te verwijderen, tilt u het aan de zijkant op en trekt u het van de schuur- zool

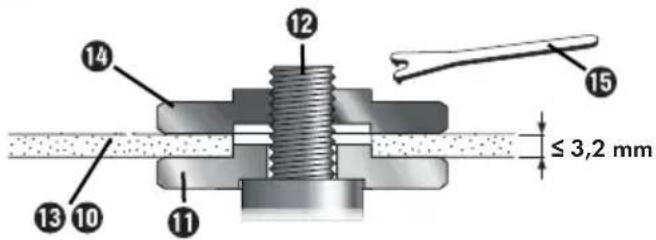

Hulpstukken monteren/verwisselen (afb. A) WAARSCHUWING! ► Gebruik de asvergrendelknop alleen wanneer de slijpas stilstaat. Anders kan het apparaat beschadigd raken. OPMERKING ■ De hardmetalen komschijf is geschikt voor het verwijderen van bekistingsovergangen bij zichtbeton, betonresten bij bekistingsplanken of lijmresten bij tegels.

Gebruik alleen hardmetalen komschijven met een egaal slijpoppervlak. ♦ Reinig de slijpas en alle te monteren onder- delen.PWBS 180 B3 ■ 58 

♦ Druk voor het vastklemmen en losmaken van het hulpstuk op de asvergrendelknop

deze vast te zetten. ♦ Voor bevestiging van het hulpstuk plaatst u de bevestigingsflens op de slijpas . ♦ Plaats het gewenste hulpstuk op de slijpas

♦ Schroef de spanmoer op de as en draai deze met de pensleutel vast. OPMERKING ► Let erop dat de rand van de spanmoer naar buiten wijst.

≤ 3,2 mm Stofafzuiging monteren Stof van materialen zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Aanraken of inademen van deze stoffen kan allergische reacties en/of ademhalingsaandoeningen bij de gebruiker of zich in de directe nabijheid bevindende personen veroorzaken. Bepaalde stoffen, zoals eiken- of beukenstof, gelden als kankerverwekkend, met name in combinatie met additieven voor houtbehandeling (chromaat, houtbeschermingsmiddel). Asbesthoudend materiaal mag uitsluitend door vakmensen worden bewerkt. ■ Gebruik altijd een stofafzuiging. ■ Gebruik het elektrische gereedschap met de stofzak of sluit een goedgekeurde stof- en spaanafzuiging aan. ■ Zorg voor een goede ventilatie van de werk- plek. ■ Het verdient aanbeveling om een ademhalings- masker van filterklasse P2 te dragen. ■ Voorkom dat de afzuigslang knikt. Neem de voor uw land geldende voorschriften voor de te bewerken materialen in acht. ♦ Steek de ingangskant van de afzuigslang op de afzuigopening . ♦ Trek het mondstuk 19a van de afzuigslang

Open de rits sluiting van de stofzak 18a

Steek vervolgens de uitgangskant van de af- zuigslang in de bijpassende opening van de stofzak . Steek van binnen uit het mondstuk 19a weer op de afzuigslang . Sluit de ritssluiting van de stofzak 18a

♦ Ga voor de demontage van de afzuigslang in de om gekeerde volgorde te werk. Adapter voor externe afzuiging monteren ♦ Steek zo nodig de adapter voor de stofaf- zuiging op de afzuigopening . ♦ Sluit een goedgekeurde stofafzuiging aan. OPMERKING ► Bij het bewerken van hout of materialen waarbij stof vrijkomt dat de gezondheid in gevaar brengt, moet het apparaat worden aangesloten op een passend, goedgekeurd afzuigsysteem. Hulphandgreep instellen De kantelhoek van de hulphandgreep kan worden ingesteld, om bij bepaalde toepassingen een gunstigere werkhouding van de leidende hand te bereiken (bijv. voor schuren vlak bij randen). ♦ Draai de beide vleugelbouten los en draai de hulphandgreep in de gewenste werk- positie. ♦ Draai de vleugelbouten weer vast.PWBS 180 B3

 59 ■ Werkinstructies WAARSCHUWING! LETSELGEVAAR! ► Trek voorafgaand aan alle werkzaamheden aan het apparaat de stekker uit het stop- contact! ► Wacht tot de schuurmachine tot stilstand is gekomen voordat u de machine weglegt. De materiaalafname en de oppervlaktekwaliteit worden voornamelijk bepaald door de keuze van het schuurgereedschap, het vooraf ingestelde toe- rentalniveau en de druk die wordt uitgeoefend. Alleen onberispelijke schuurgereedschappen zorgen voor goede schuurprestaties en sparen het apparaat. Schuren ■ Houd het apparaat tijdens het werken stevig met beide handen vast en zorg dat u stabiel staat en uw evenwicht bewaart. Het apparaat wordt met twee handen veiliger gehanteerd. ♦ Sluit uw afzuigsysteem aan (interne of externe afzuiging). ♦ Bij externe afzuiging: Werk zo mogelijk met de afstandsuitschakeling of met het automatische start-/stopmechanisme van de zuiger. De zuiger wordt automatisch ingeschakeld en met een bepaalde vertraging weer uitgeschakeld, om reststof uit de zuigslang te verwijderen. ♦ Schakel het apparaat in, plaats het met het volledige schuurvlak op de te bewerken onder- grond en beweeg het met matige druk over het werkstuk. ♦ Oefen met het apparaat een gelijkmatige druk uit om de levensduur van de hulpstukken te verhogen. ♦ Een te sterke verhoging van de druk resulteert niet in een betere materiaalafname maar in een sterkere slijtage van het apparaat en het hulp- stuk. ♦ Haal het apparaat van het oppervlak af. ♦ Bij interne afzuiging: Laat het elektrische gereedschap nog enkele seconden draaien, om reststof uit de afzuigs- lang te verwijderen. Schuren vlak bij randen Voor schuren vlak bij randen kan een kapsegment van de bescherm- en afzuigkap worden ver- wijderd. Daardoor kan het gebruikte hulpstuk dich- ter bij vloer-, wand- en plafondranden en bij aan- wezige installatie-elementen zoals buizen komen, en kunnen de aangrenzende oppervlakken nauw- keurig worden bewerkt. Houd bij deze werkzaamheden rekening met stofontwikkeling, aangezien de bescherm- en afzuigkap niet meer gesloten is. ♦ Trek het kapsegment naar voren uit de be- scherm- en afzuigkap . ♦ Bewerk de zich bij de randen bevindende oppervlakken. ♦ Steek het kapsegment weer op de afzuig- kap , tot het vastklikt. Bediening ■ Draairichting van het gereedschap! Inschakelen ♦ Voor inschakeling van het apparaat schuift u de aan-/uitknop naar voren. Om de aan-/uitknop vast te zetten, drukt u de aan-/uitknop aan de voorkant omlaag, tot deze vastklikt. Uitschakelen ♦ Om het elektrische gereedschap uit te schakelen, laat u de aan-/uitknop los. Als deze ver- grendeld is, druk dan kort op het achterste deel van de aan-/uitknop en laat deze dan los.PWBS 180 B3 ■ 60 

Toerental instellen Stel het voor de toepassing passende toerental in voordat u aan het werk gaat. Kies een laag toeren- tal voor grove schuurwerkzaamheden en verhoog het toerental voor fijnschuurwerk. ■ Verstel het toerental door op de toetsen

drukken. ♦ Druk op de toets

+ om het toerental te verhogen. ♦ Druk op de toets – om het toerental te verlagen. OPMERKING ► Het hulpstuk draait nog verder nadat het ap- paraat is uitgeschakeld. Wacht tot het hulp- stuk tot stilstand is gekomen voordat u het apparaat weglegt. Onderhoud en reiniging WAARSCHUWING! LETSELGEVAAR! Schakel voorafgaand aan alle werk- zaamheden aan het apparaat het apparaat uit en haal de stekker uit het stopcontact. ■ Het apparaat is onderhoudsvrij. ■ Gebruik geen scherpe voorwerpen om het apparaat schoon te maken. Er mogen geen vloeistoffen binnendringen in het apparaat. Anders kan het apparaat beschadigd raken. ■ Maak het apparaat regelmatig schoon, bij voorkeur steeds meteen na de werkzaamheden. ■ Reinig de behuizing met een droge doek. Gebruik in geen geval benzine, oplosmiddelen of reinigingsmiddelen die kunststof aantasten. ■ Ventilatieopeningen moeten altijd vrij zijn. ■ Verwijder vastzittend schuurstof met een kwastje. OPMERKING ► Niet-vermelde vervangingsonderdelen (zoals koolborstels, schakelaars) kunt u bestellen via onze service-hotline. Stofzak legen Maak de stofzak tijdig leeg om een optimale stofafzuiging te waarborgen. ♦ Open de ritssluiting van de stofzak

♦ Schud de stofzak leeg boven een geschikte afvalbak. Opbergen en onderhoud van aan bevolen hulpstukken ■ Schuurgereedschappen moeten voorzichtig worden behandeld en vervoerd. ■ Schuurgereedschappen moeten zodanig wor- den bewaard dat ze niet worden blootgesteld aan mechanische beschadigingen of omge- vingsinvloeden (bijv. vocht). Afvoeren Het product en de verpakking zijn recycleerbaar, vallen onder de uitgebreide producentenverant- woordelijkheid en worden gescheiden ingezameld. Deponeer elektrisch gereedschap niet bij het huisvuil! Het pictogram hiernaast met een doorgekruiste vuilnisbak geeft aan dat dit apparaat is onderworpen aan de Richtlijn 2012/19/EU. Deze richtlijn stelt dat u dit appa- raat aan het einde van zijn levensduur niet met het normale huisvuil mag afvoeren, maar moet inleve- ren bij speciaal daartoe bestemde inzamelpunten, milieuparken of afvalverwerkingsbedrijven. Afvoeren is voor u kosteloos. Spaar het milieu en voer producten op een voor het milieu verantwoorde manier af. Informatie over mogelijkheden voor het afvoeren van het afgedankte product krijgt u bij uw gemeentereiniging.PWBS 180 B3

 61 ■ De verpakking bestaat uit milieuvrien- delijke materialen, die u via de plaatse- lijke recyclepunten kunt afvoeren. Voer de verpakking af conform de milieuvoorschriften. Let op de aan- duiding op de verschillende verpak- kingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voor- zien van afkortingen (a) en cijfers (b) met de vol- gende betekenis: 1–7: kunststoffen, 20–22: papier en karton, 80–98: composiet materialen. Garantie van Kompernaß Handels GmbH Geachte klant, U hebt op dit apparaat 3 jaar garantie vanaf de aankoopdatum. In geval van ge breken in dit product hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt. Garantievoorwaarden De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop. Als er binnen drie jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van drie jaar worden overlegd en dat kort wordt om- schreven waaruit het gebrek bestaat en wanneer het is opgetreden. Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode. Garantieperiode en wettelijke aanspraken bij gebreken De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en ge- repareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht. Garantieomvang Het apparaat is op basis van strenge kwaliteitsnor- men met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. De garantie geldt voor materiaal- of fabricagefou- ten. Deze garantie geldt niet voor productonder- delen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zijn gemaakt. Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gere- pareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschre- ven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waar- voor wordt gewaarschuwd, moeten beslist worden vermeden. Het product is uitsluitend bestemd voor privége- bruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.PWBS 180 B3 ■ 62 

Garantieperiode geldt niet bij ■ normale afname van de accucapaciteit ■ commercieel/bedrijfsmatig gebruik van het product ■ beschadiging of modificatie van het product door de klant ■ niet-naleving van de veiligheids- en onderhouds- voorschriften, bedieningsfouten ■ schade door natuurrampen Afhandeling bij een garantiekwestie Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht: ■ Houd voor alle aanvragen de kassabon en het artikelnummer (IAN) 499896_2204 als aankoopbewijs bij de hand. ■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product. ■ Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hier- na genoemde serviceafdeling, telefonisch of via e-mail. ■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgege- ven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden. Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo‘s en installatiesoftware downloaden. Met deze QR-code gaat u direct naar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 499896_2204 de gebruiksaanwijzing openen. Service Service Nederland Tel.: [phone] E-Mail: [e-mail] Service België Tel.: [phone] E-Mail: [e-mail] IAN 499896_2204 Importeur Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven service- adres.

 63 ■ Vertaling van de oorspronkelijke conformiteitsverklaring Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, Duitsland, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen: Machinerichtlijn (2006/42/EC) Elektromagnetische compatibiliteit (2014/30/EU) RoHS-richtlijn (2011/65/EU)*

• De volledige verantwoordelijkheid voor het uitreiken van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten. Toegepaste geharmoniseerde normen EN 60745-1:2009/A11:2010 EN 60745-2-3:2011/A13:2015

EN 61000-3-3:2013/A2:2021 EN IEC 63000:2018 Typeaanduiding van het apparaat: Muur- en vloerbewerkingssysteem PWBS 180 B3 Productiejaar: 09–2022 Serienummer: IAN 499896_2204 Bochum, 20-07-2022 Semi Uguzlu - Kwaliteitsmanager - Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.PWBS 180 B3 ■ 64
