Намерете безплатно ръководството на устройството PWBS 180 B3 PARKSIDE в PDF формат.
| Тип на продукта | Многофункционална шлайфмашина (за стени и тавани) |
| Марка | Parkside |
| Модел | PWBS 180 B3 |
| Номинално напрежение | 230 V ~, 50 Hz |
| Номинална консумирана мощност | 1050 W |
| Номинална скорост | 410–1900 min⁻¹ (променлива) |
| Вместимост на шлайфовата плоча | Ø 180 mm |
| Резба на шпиндела | M14 |
| Клас на защита | II / □ (двойна изолация) |
| Включен прахоуловител | 25 литра, с цип |
| Смукателен маркуч | 1 м (разтегател до 3,5 м) |
| Регулатор на скоростта | Да, чрез бутони +/- |
| Допълнителна ръкохватка | Да, регулируема по наклон |
| Шлайфане близо до ръбове | Да, подвижен сегмент на капака |
| Смукателна система | Вътрешна (торба) или външна (включен адаптер) |
| Включени работни инструменти | Чаша с твърд метал YG8, шлайфова плоча, 6 шкурки (40, 80, 120) |
| Ниво на звуково налягане | L_PA = 86,3 dB(A) (неопределеност K = 3 dB) |
| Ниво на звукова мощност | L_WA = 97,3 dB(A) (неопределеност K = 3 dB) |
| Вибрации (повърхностно шлайфане) | a_h,DS = 6,3 m/s² (неопределеност K = 2 m/s²) |
| Тегло | Приблизително 4,2 кг (оценка) |
| Гаранция | 3 години (условия в ръководството) |
1 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Моделът PARKSIDE PWBS 180 B3 има мощност от 1800 вата. Тази мощност осигурява ефективна производителност при използването му, подходяща за работите, за които е проектиран този уред.
Изтеглете инструкциите за вашия шлайфмашина в PDF формат безплатно! Намерете ръководството си PWBS 180 B3 - PARKSIDE и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. PWBS 180 B3 на марката PARKSIDE.
Превод на оригиналното ръководство за експлоатация
DE AT CH
Технически данни 219
Безопасност на работното място 219
Електрическа безопасност 220
Безопасност на хората 220
Употреба и обслужване на електрическия инструмент 221
Сервиз 221
Указания за безопасност за всички приложения 221
Откат и съответни указания за безопасност 223
Специални указания за безопасност при шлифоване 223
Допълнителни указания за безопасност при шлифоване с шкурка 224
Допълнителни указания за безопасност 224
Смяна на шкурки 226
Монтаж/Смяна на работни инструменти (фиг. А) 226
Монтаж на адаптера за външен аспиратор 227
Настройка на допълнителната ръкохватка 227
Шлифоване 228
Шлифоване в близост до ръбове 228
Включване 228
Изключване 228
Настройка на честотата на въртене 228
Изпразване/Почистване на торбата за прах 229
Съхранение и използване на препоръчаните работни инструменти 229

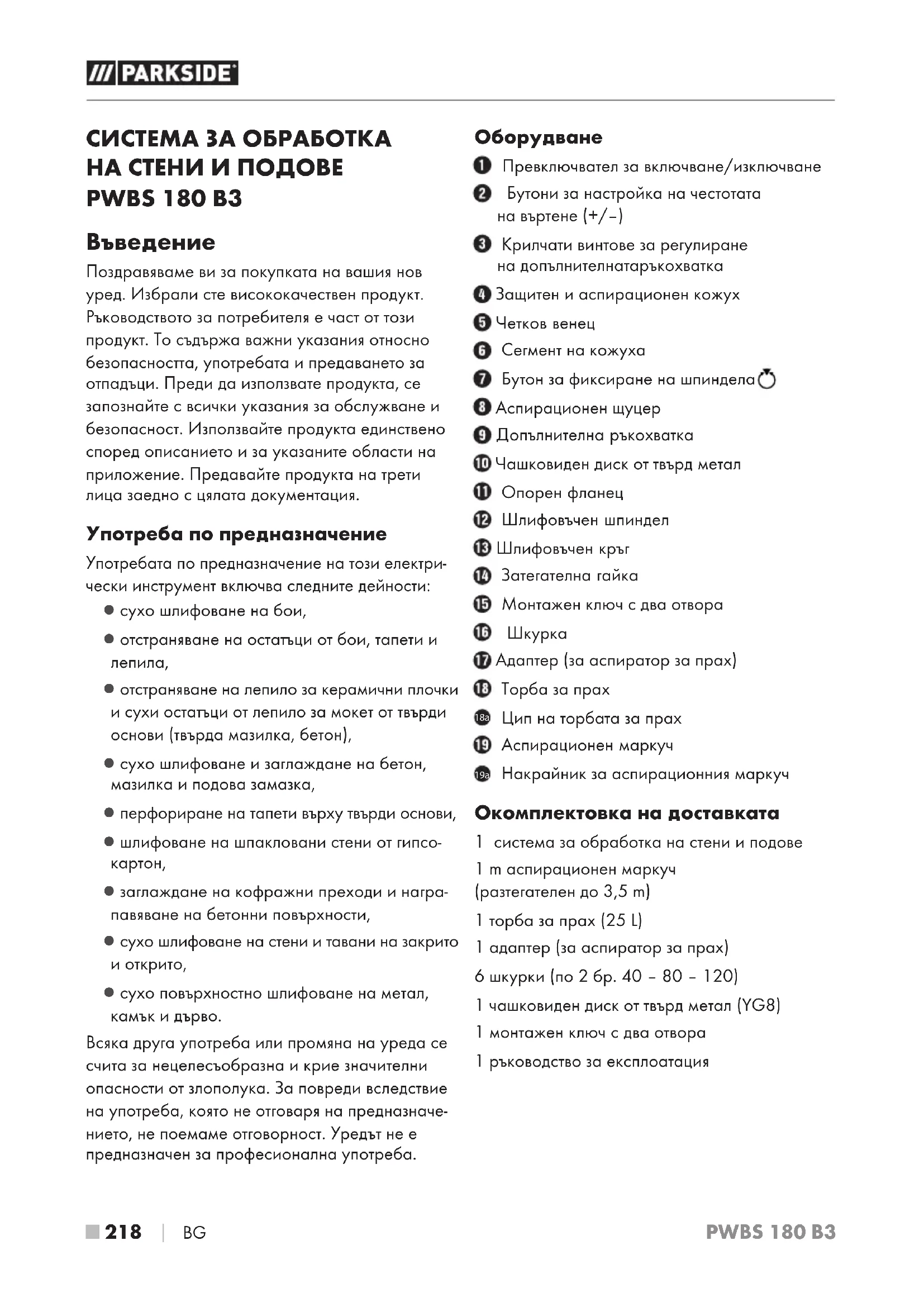

Поздравяваме ви за покупката на ваши нов уред. Избрали сте висококачествен продукт. Ръководството за потребителя е част от този продукт. То съдържа важни указания относно безопасността, употребата и предаването за отпадъци. Преди да използвате продукта, се запознайте с всички указания за обслужване и безопасност. Използвайте продукта единствено според описанието и за указаните области на приложение. Предавайте продукта на трети лица заедно с цялата документация.
Употребата по предназначение на този електрически инструмент включва следните дейности:
• сухо шлифоване на бои,
- отстраняване на остатъци от бои, тапети и лепила,
- отстраняване на лепило за керамични плочки и сухи остатъци от лепило за может от твърди основи (твърда мазилка, бетон),
- сухо шлифоване и заглаждане на бетон, мазилка и подова замазка,
• перфориране на тапети върху твърди основи,
- шлифоване на шпакловани стени от гипсокартон,
- заглаждане на кофражни преходи и награпавяване на бетонни повърхности,
- сухо шлифоване на стени и тавани на закрито и открито,
- сухо повърхностно шлифоване на метал, камък и дърво.
Всяка друга употреба или промяна на уреда се счита за нецелесъобразна и крие значителни опасности от злополука. За повреди вследствие на употреба, която не отговаря на предназначението, не поемаме отговорност. Уредът не е предназначен за професионална употреба.
1 Превключвател за включване/изключване
② Бутони за настройка на честотата на въртене (+/-)
③ Крилчати винтове за регулиране на допълнителнатаръкохватка
4 Защитен и аспирационен кожух
5 Четков венец
6 Сегмент на кожуха
⑦ Бутон за фиксиране на шпиндела
8 Аспирационен щуцер
9 Допълнителна ръкохватка
⑩ Чашковиден диск от твърд метал
11 Опорен фланец
12 Шлифовъчен шпиндел
⑬ Шлифовъчен кръг
14 Затегателна гайка
15 Монтажен ключ с два отвора
16 Шкурка
⑰ Адаптер (за аспиратор за прах)
18 Торба за прах
18a Цип на торбата за прах
19 Аспирационен маркуч
19a Накрайник за аспирационния маркуч
1 система за обработка на стени и подове
1 m аспирационен маркуч
(разтегателен до 3,5 m)
1 торба за прах (25 L)
1 адаптер (за аспиратор за прах)
6 шкурки (по 2 бр. 40 - 80 - 120)
1 чашковиден диск от твърд метал (YG8)
1 монтажен ключ с два отвора
1 ръководство за експлоатация
Номинално напрежение 230 V\~, 50 Hz (промышлен ток)
Номинална консумация 1050 W
Номинална честота на
въртене n 410-1900 min
Номинален капацитет ∅ 180 mm
Размер на резбата M14
Клас на защита II/
(двойна
изолация)
Измерената стойност за шум е определена съгласно EN 60745. Измереното по скала „А“ ниво на шума на електрическия инструмент обикновено възлиза на:
Ниво на звуковото налягане L_PA = 86,3 dB (A)
Възможна неточност
при измерването K = 3 dB
Ниво на звуковата мощност L_WA = 97,3 dB (A)
Възможна неточност
при измерването K = 3 dB
Шлифоване на
повърхности _h, DS = 6,3 m/σ²
Възможна неточност
при измерването K = 1,5 m/s ^2
Посоченото в тези указания ниво на вибрациите е измерено съгласно нормиран метод на измерване и може да се използва за сравняване на уреди. Посочената стойност на вибрационните емисии може да се използва и за начална оценка на експозицията.
Нивото на вибрациите се променя според употребата на електрическия инструмент и в някои случаи може да е над посочената в тези указания стойност. Вибрационното натоварване може да бъде подценено, ако електрическият инструмент се използва редовно по този начин. Постарайте се да поддържате вибрационното натоварване максимально ниско. Примерни мерки за намаляване на вибрационното натоварване са носене на ръкавици при употреба на инструмента и ограничаване на работното време. При това трябва да се вземат предвид всички части на работния цикъл (напр. периодите, през които електрическият инструмент е изключен, както и периодите, през които инструментът е включен, но работи без натоварване).
▶ Прочетете всички указания за безопасност и инструкции. Пропуски при спазването на указанията за безопасност и инструкциите могат да причинят токов удар, пожар и/или тежки наранявания.
Използваният в указанията за безопасност термин „електрически инструмент“ се отнася за работещи със захранване от мрежата електрически инструменти (с мрежов кабел) и за работещи с акумулаторни батерии електрически инструменти (без мрежов кабел).
a) Подържайте работното си място чисто и добре осветено. Безпорядък и неосветени работни места могат да причинят злополуки.
6) Не работете с електрическия инструмент в потенциално експлозивна среда с наличие на запалими течности, газове или прахове. Електрическите инструменти образуват искри, които могат да запалят праха или парите.
в) По време на употреба на електрическия инструмент дръжте на разстояние деца и други лица. При отвличане на вниманието е възможно да загубите контрол над уреда.
a) Свързвашият щепсел на електрическия инструмент трябва да е подходящ за контакта. Щепсельт не трябва да се променя по никакъв начин. Не използвайте преходни щепсели заедно със защитно заземени електрически инструменти. Щепсели, по които не са правени промени, и подходящи електрически контакти намаляват риска от токов удар.
6) Избягвайте контакт на тялото със заземени повърхности, като например тръби, радиатори, печки и хладилници. Съществува повишен риск от токов удар, когато тялото ви е заземено.
в) Пазете електрическите инструменти от дъжд и влага. Проникването на вода в електрически уред повишава риска от токов удар.
г) Не променяйте предназначението на кабела, например за носене или окачване на електрическия инструмент с него или за дърпане на щепсела от контакта. Пазете кабела от нагряване, масло, остри ръбове или движещи се части на уреда. Повредени или оплетени кабели увеличават риска от токов удар.
д) Когато работите на открито с електрически инструмент, използвайте само удължители, които са подходящи за ползване на открито. Употребата на годни за работа на открито удължители намалява риска от токов удар.
e) Когато работата с електрическия инструмент във влажна обстановка е неизбежна, използвайте прекъсвач с дефектнотокова защита. Използването на прекъсвач с дефектнотокова защита намалява риска от токов удар.
a) Винаги бъдете внимателни, съсредоточете
се върху това, което извършвате, и под-
хождайте разумно към работата с електри-
чески инструменти. Не използвайте елек-
трически инструмент, когато сте уморени
или сте под въздействието на наркотици,
алкохол или медикаменти. Един момент
невнимание при работа с електрическия
инструмент може да доведе до сериозни
наранявания.
6) Използвайте лични предпазни средства и винаги носете защитни очила. Използването на лични предпазни средства като прахозащитна маска, устойчиви на плъзгане защитни обувки, каска или антифони – в зависимост от вида и приложението на електрическия инструмент – намалява риска от наранявания.
в) Избягвайте неволно пускане. Уверете се, че електрическият инструмент е изключен, преди да го свържете към електрозахранването и/или акумулаторната батерия, да го вземете или носите. Когато при носене на електрическия инструмент държите пръста си на превключвателя или свържете вече включен уред към електрозахранването, са възможни злополуки.
г) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Намиращ се във въртяща се част на уреда инструмент или ключ може да причини наранявания.
д) Избягвайте неестествено положение на тялото. Заемайте стабилна позиция и вина-ги пазете равновесие. Така ще можете да контролирате по-добре електрическия ин-струмент в неочаквани ситуации.
e) Носете подходящо работно облекло. Не носете широки дрехи или бижута. Дръжте косите, облеклото и ръкавиците си далече от движещи се части. Свободните дрехи, бижутата и дългите коси могат да бъдат захванати от движещи се части.
ж) Ако е възможно монтиране на уреди за изсмукване и улавяне на прах, се уверете, че са свързани и се използват правилно. Използването на аспиратор на прах може да намали опасностите поради наличие на прах.
a) Не претоварвайте уреда. За работата си използвайте предназначения за нея електрически инструмент. С подходящия електрически инструмент ще работите подобре и по-безопасно в посочения работен диапазон.
6) Не използвайте електрически инструмент с повреден превключвател. Електрически инструмент, който не може да се включва и изключва, е опасен и трябва да се ремонтира.
в) Изключете щепсела от контакта и/или отстранете акумулаторната батерия, преди да предприемете настройки на уреда, да смените принадлежности или да оставите уреда. Тази предпазна мярка предотвратява неволното пускане на електрическия инструмент.
г) Когато не използвате електрическите инструменти, ги съхранявайте извън обсега на деца. Не позволявайте използването на уреда от лица, които не са запознати с него или не са прочели тези указания. Електрическите инструменти са опасни, ако се използват от лица без опит.
д) Подържайте старателно електрическите инструменти. Проверявайте дали движещите се части функционират правилно и не се заклинват, дали има счупени части или части, които са повредени така, че съществува опасност за функционирането
на електрическия инструмент. Преди из- ползване на уреда повредените части трябва да се ремонтират. Причина за мно- го злополуки е лоша поддръжка на електри- ческите инструменти.
e) Поддържайте режещите инструменти остри и чисти. Старателно поддържаните режещи инструменти с остри режещи ръбове се заклинват по-рядко и се направляват по-лесно.
ж) Използвайте електрически инструмент, принадлежностите, работните инструменти и т.н. в съответствие с тези указания. Вземайте под внимание работните условия и извършваната дейност.
Употребата на електрически инструменти за други, различни от предвидените приложения може да доведе до опасни ситуации.
a) Електрическият инструмент трябва да се ремонтира само от квалифицирани специалисти и само с оригинални резервни части. С това се гарантира запазването на безопасността на електрическия инструмент.
6) Смяната на щепсела или на свързващия кабел винаги трябва да се извършва от производителя на електрическия инструмент или неговата сервисна служба. С това се гарантира запазването на безопасността на електрическия инструмент.
Общи указания за безопасност за шлифоване и шлифоване с шкурка
a) Този електрически инструмент може да се използва като машина за шлифоване и машина за шлифоване с шкурка. Вземете под внимание всички указания за безопасност, инструкции, изображения и данни, приложени към уреда. Ако не спазвате следните инструкции, са възможни токов удар, пожар и/или тежки наранявания.
6) Този електрически инструмент не е подходящ за работи с телени четки, за полиране и отрезно шлифоване. Приложения, за които електрическият инструмент не е предвиден, могат да причинят опасности и нара- нявания.
в) Не използвайте принадлежности, които не са предвидени и препоръчани от производителя специално за този електрически инструмент. Самата възможност за закрепване на принадлежност към вашия електрически инструмент не гарантира безопасна употреба.
г) Допустимата честота на въртене на работния инструмент трябва да е минимум толкова висока, колкото максимальната честота на въртене, посочена на електрическия инструмент. Принадлежност, която се върти по-бързо от допустимото, може да се разруши и да отхвръкне.
д) Външният диаметър и дебелината на работния инструмент трябва да отговарят на указаните размери на ваши електрически инструмент. Работните инструменти с неправилно определени размери не могат да бъдат защитени или контролирани достаточно.
e) Работни инструменти с резбова вложка трябва да пасват точно на резбата на шлифовъчното вретено. При работни инструменти, монтирани посредством фланец, диаметърът на отвора на работния инструмент трябва да пасва на диаметъра на захвата на фланеца. Работни инструменти, които не са закрепени прецизно към електрическия инструмент, се въртят неравномерно, вибрират много силно и могат да доведат до загуба на контрол.
*) Не използвайте повредени работни инструменти. Преди всяка употреба проверявайте работните инструменти, например шлифовъчните дискове за нацепване и пукнатини, шлифовъчните кръгове за пукнатини, изтриване или силно износване. След падане на електрическия инструмент или работния инструмент проверете за повреда или използвайте неповреден работен инструмент. След като сте провери-
ли и поставили работния инструмент, не стойте – нито вие, нито намиращите се в близост лица – на нивото на въртящия се работен инструмент и оставете уреда да работи в продължение на една минута с максимальна честота на въртене. Повредените работни инструменти се счупват най-често по време на тестването.
3) Носете лични предпазни средства. В зависимости от приложението използвайте пълнолицева маска, защита за очите или защитни очила. Доколкото е уместно, носете прахозащитна маска, антифони, защитни ръкавици или специална престилка с цел предпазване от дребни частици материал, отделящи се при шлифоването. Очите трябва да бъдат защитени от отхвръкващи чуждитела, отделящи се при различните приложения. Прахозащитната маска или маската за дихателна защита трябва да филтрират отделящия се при приложението прах. Ако сте изложени дълго време на силен шум, е възможно да загубите слуха си.
и) Внимавайте други лица да спазват безопасно разстояние спрямо вашето работно място. Всеки, който влиза в работната зона, трябва да носи лични предпазни средства.
Възможно е отхвръкване на отломки от детайла или строшени работни инструменти, които да причинят наранявания дори извън непосредствената работа зона.
й) Хвашайте електрическия инструмент само за изолираните повърхности на ръкохватката, когато извършвате работи, при които работният инструмент може да допре скрити електрически проводници или кабела за свързване към мрежата. Контактът с намиращ се под напрежение проводник може да захрани с напрежение и металните части на уреда и да причини токов удар.
к) Дръжте мрежовия кабел далече от въртящи се работни инструменти. Ако изгубите контрол над уреда, кабелът за свързване към мрежата може да бъде отрязан или захванат и китката или ръката да попаднат във въртящия се работен инструмент.
л) Никога не оставяйте електрическия инструмент, преди работният инструмент да е спрял напълно. Въртящият се работен инструмент може да влезе в контакт с опорната повърхност, при което е възможно да изгубите контрол над електрическия инструмент.
м) Не оставяйте електрическия инструмент да работи, докато го носите. При случаен контакт облеклото ви може да бъде захванато от въртящия се работен инструмент и работният инструмент да се забие в тялото ви.
н) Редовно почиствайте вентилационните отвори на вашия електрически инструмент. Вентилаторът на двигателя увлича прах в корпуса и събиране на голямо количество метален прах може да причини електрически опасности.
о) Не използвайте електрическия инструмент в близост до горими материали. Искри могат да запалят тези материали.
п) Не използвайте работни инструменти, за които са необходими течни охлаждащи средства. Използването на вода или други течни охлаждащи средства може да доведе до токов удар.
Откат е внезапна реакция вследствие на зацепващ или блокиран въртящ се работен инструмент като шлифовъчен диск, шлифовъчен кръг, телена четка и т.н. Зацепване или блокиране водят до рязко спиране на въртящия се работен инструмент. При това неконтролираният електрически инструмент се ускорява в мястото на блокиране срещу посоката на въртене на работния инструмент.
Напр. когато шлифовъчен диск зацепи или блокира в детайла, потапящият се в детайла край на шлифовъчния диск може да се захване и вследствие на това шлифовъчният диск да се откърти или да причини откат. Тогава шлифовъчният диск се задвижва в посока към или обратно на оператора, в зависимост от посоката на въртене на диска в мястото на блокиране. При това е възможно и строшаване на шлифовъчните дискове.
Откатът е следствие от грешна или неправилна употреба на електрическия инструмент. Той може да се предотврати с подходящи пред- пазни мерки, каквито са описани по-долу.
a) Дръжте здраво електрическия инструмент и поставете тялото и ръцете си в положение, в което можете да овладеете силите на откат. Винаги използвайте допълнителната ръкохватка, ако има такава налична, за да упражявате максимален контрол над откатните сили или реактивните моменти при пускането. Чрез подходящи предпазни мерки операторът може да владее откатните и реактивните сили.
6) Никога не поставяйте ръка в близост до въртящи се работни инструменти. При откат работният инструмент може да се задвижи по ръката ви.
в) Избягвайте да поставяте тялото си в зоната, в която се задвижва електрическият инструмент при откат. Откатът задвижва електрическия инструмент в посока, обратна на движението на шлифовъчния диск в мястото на блокиране.
г) Работете особено внимателно в областта на ъгли, остри ръбове и т.н. Предотвратя- вайте отскачане на работните инструменти от детайла и заклинване. Въртящият се работен инструмент е склонен да се заклин- ва при ъгли, остри ръбове или когато отска- ча. Това причинява изгубване на контрол или откат.
д) Не използвайте верижен или зъбчат циркулярен диск. Такива работни инструменти често причиняват откат или изгубване на контрол над електрическия инструмент.
a) Използвайте единствено разрешените за ползване с електрическия инструмент шлифовъчни тела и предвидения за тези шлифовъчни тела защитен кожух. Шлифовъчни тела, които не са предвидени за електрическия инструмент, не могат да бъдат защитени достатъчно добре и не са безопасности.
6) Извити шлифовъчни дискове трябва да се монтират така, че шлифовъчната им по-върхност да не излиза извън нивото на края на защитния кожух. Неправилно монтиран шлифовъчен диск, излизащ извън нивото на края на защитния кожух, не може да бъде защитею достатъчно.
в) Защитният кожух трябва да е поставен стабилно на електрическия инструмент и за максимальна степен на безопасност да е нагласен така, че възможно най-малката част на шлифовъчното тяло да сочи открито към оператора. Защитният кожух трябва да предпазва оператора от отломки, случаен контакт с шлифовъчното тяло, както и искри, които могат да възпламенят облеклото.
г) Шлифовъчните тела трябва да се използват само за препоръчаните области на приложение.
Например: никога не шлифовайте със страничната повърхност на отрезен диск.
Отрезните дискове са предназначени за отнемане на материал с ръба на диска.
Странично силово въздействие върху тези шлифовъчни тела може да ги разруши.
д) Винаги използвайте неповредени затегателни фланци с размер и форма, подходящи за избрания от вас шлифовъчен диск. Подходящите фланци са опора за шлифовъчния диск и намаляват опасността от строшаване на шлифовъчния диск. Възможно е фланците за отрезни дискове да се различават от фланците за други шлифовъчни дискове.
e) Не използвайте износени шлифовъчни дискове на по-големи електрически инструменти. Шлифовъчните дискове за по-големи електрически инструменти не са проектирани за по-високите честоти на въртене на по-малките електрически инструменти и могат да се счупят.
a) Не използвайте шкурки с увеличени разме- ри, а следвайте указанията на производи- теля за размера на шкурката. Шкурки, които излизат извън шлифовъчния кръг, могат да причинят наранявания, както и да дове- дат до блокиране, разкъсване на шкурките или до откат.
⚠️ ПРЕДУПРЕЖДЕНИЕ! Винаги носете защитни очила.
⚠️ ПРЕДУПРЕЖДЕНИЕ! Винаги носете прахозащитна маска.
Използвайте подходящи търсачи за скрити захранващи линии или се консултирайте с местното снабдително дружество. Контакт с електрически проводници може да доведе до пожар и токов удар. Повреждане на газопровод може да доведе до експлозия. Проникване във водопровод причинява материални щети или може да доведе до токов удар.
Деблокирайте превключвателя за включване/изключване и го поставете в позиция за изключване, ако бъде прекъснато електрозахранването, напр. поради спиране на тока или издърпване на щепсела. С това се предотвратява неконтролирано повторно пускане.
Използвайте електрическия уред само за сухо шлифоване. Проникването на вода в електрически уред повишава риска от токов удар.
■ Подвеждайте само включен електрически инструмент към обработвания детайл и го изключвайте едва след като сте го повдигнали от обработвания детайл. Електрическият инструмент може да се задвижи внезапно.
Внимавайте искренето да не застрашава хора. Отстранете намиращи се наблизо горими материали. При шлифоване на метали се образува искрене.
■ Не използвайте изхабени, накъсани или силно замърсени шлифовъчни инструменти. Повредени шлифовъчни инструменти могат да се разкъсат, да отхвръкнат и да наранят някого.
■ Не използвайте отрезни дискове, дискове за грубо обработване или чашковидни четки. Електрическият инструмент не е подходящ за използване на тези работни инструменти. Съществува опасност от нараняване!
■ При работа с електрическия инструмент винаги използвайте включения в окомплектовката на доставката аспирационен маркуч или подходящ аспиратор за прах. Използване на аспиратор за прах може да намали опасностите поради наличие на прах.
Внимание, опасност от пожар! Избягвайте прегряване на шлифования материал и шлифовъчната машина. Преди почивки винаги изпразвайте контейнера за прах. Шлифовъчният прах в торбата за прах, микрофилтъра, хартиената торба (или във филтърната торба, респ. филтъра на пра-хосмукачката) може да се самозапали при неблагоприятни условия, напр. искрене при шлифоване на метали. Опасност съществува особено когато шлифовъчният прах е смесен с остатъци от лак, полиуретан или други химически вещества и шлифованият материал е нагорещен след продължителна обработка.
■ При работа дръжте електрическия инструмент здраво с две ръце и заемете стабилна позиция. Електрическият инструмент се направлява по-безопасно с две ръце.
■ Носете антифони, защитни очила, прахозащитна маска и при необходимост ръкавици. Като прахозащитна маска използвайте минимум филтрираща частици полумаска клас FFP 2.
■ При обработка на камък използвайте аспиратор за прах. Аспираторът за прах трябва да е разрешен за аспириране на каменен прах. Използването на това оборудване намалява опасностите, причинени от прах.
■ Не докосвайте работните инструменти, преди да са се охладили. По време на работа работните инструменти се нагряват силно.
■ При смяна на работните инструменти но- сете защитни ръкавици. При продължител- на употреба работните инструменти се наг- ряват.
■ Не обработвайте материали, при които се отделят опасни за здравето вещества, напр. прах от букова или дъбова дървесина, каменен прах или азбест. Тези вещества се считат за канцерогенни.
Осведомете се относно действащите във вашата страна правила/закони при работа с опасни за здравето прахове.
■ Никога не докосвайте работещ шлифовъчен инструмент. Съществува опасност от нараняване.
■ При необходимост използвайте скеле при обработката. При работа върху стълба не можете да заемете стабилно положение.
▶ Преди всякакви работи по уреда изключ- вайте щепсела от контакта!
▶ При смяна на инструмента носете защитни ръкавици. При докосване на работните инструменти съществува опасност от нараняване.
В зависимост от материала за обработка и желаната степен на отнемане на повърхността трябва да се използват различни работни инструменти.
▶ Не оставяйте уреда без монтиран работен инструмент (шлифовъчен кръг, чашковиден диск от твърд метал и др.). При това четковият венец ⑤ може да се огъне и повреди.
Повърхността на шлифовъчния кръг 13е състои от тъкан велкро, към която бързо и лесно могат да се закрепват шкурки 16ъс закрепване тип велкро.
♦ Преди поставяне на нова шкурка ^16 отстранете замърсяване и прах от шлифовъчния кръг ^13 напр. с четка.
♦ Поставете шкурката ^16 наравно с ръба на шлифовъчния кръг ^13 След това поставете шкурката ^16 а шлифовъчния кръг ^13 и я притиснете силно. При това внимавайте отворите за изсмукване на шкурката ^16 и шлифовъчния кръг ^13 а съвпадат.
◆ За сваляне повдигнете отстрани шкурката⑯ и я издърпайте от шлифовъчния кръг⑬
▶ Натискайте бутона за фиксиране на шпиндела ⑦ само при спрял шлифовъчен шпиндел ⑫ противен случай уредът може да повреди.
Чашковидният диск от твърд метало е подходящ за отстраняване на кофражни преходи по лицев бетон, остатъчен бетон по кофражни дъски или остатъци от лепило по керамични плочки.
Използвайте само чашковидни дискове от твърд метал 10 равна шлифовъчна повърхност.
♦ Почистете шлифовъчния шпиндел ^12 и всички части, които ще монтирате.
◆ За затягане и освобождаване на работния инструмент натиснете бутона за фиксиране на шпиндела ⑦ за да го фиксирате.
◆ За закрепване на работния инструмент поставете опорния фланец ⑪ на шлифовъчния шпиндел ⑫
♦ Поставете желания работен инструмент на шлифовъчния шпиндел 12.
Завинтете затегателната гайко ^14 и я затегнете с монтажния ключ с два отвора ^15
▶ Внимавайте поясът на затегателната гайка 14 да сочи навън.
Прахове от материали, като съдържаща олово боя, някои видове дървесина, минерали и метал, могат да бъдат вредни за здравето. Докосване или вдишване на прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на потребителя или намиращи се в близост лица. Определени прахове, като дъбов или буков прах, се считат за канцерогенни, особено в комбинация с допълнителни вещества за обработка на дървесина (хромат, консервант за дървесина). Съдържащ азбест материал трябва да се обработва само от специалисти.
Винаги използвайте аспиратор на прах.
Използвайте електрическия инструмент с торбата за прах 18 или свържете разрешен аспиратор за прах и стърготини.
■ Осигурете добра вентилация на работното място.
■ Препоръчва се носене на маска за дихателна защита с филтър клас P2.
Избягвайте прегъване на аспирационния маркуч 19.
Спазвайте действащите във вашата страна разпоредби за обработваните материали.
Издърпайте накрайника ^19a от аспирационния маркуч ^19 . Отворете ципа на торбата за прах ^18a . Вкарайте изходната страна на аспирационния маркуч ^19 съответния отвор на торбата за прах ^18 Вкарайте накрайника ^19a отново в аспирационния маркуч ^19 .
◆ Затворете ципа на торбата за прах18a.
◆ За демонтажа на аспирационния марку 19 постъпете в обратна последователност.
♦ При необходимост поставете адаптера за аспиратора за прах ⑰ на аспирационния щуцер ⑧
♦ Свържете разрешен аспиратор за прах.
▶ При обработка на дървесина или материали, при които се получава вреден за здравето прах, уредът трябва да се свърже към подходящо, тествано аспирационно устройство.
Наклонът на допълнителната ръкохватка ⑨ може да се настрои. Тя служи за постигане на по-удобно работно положение на направлява- щата ръка при определени приложения (напр. при шлифоване в близост до ръбове).
♦ Разхлабете двата крилчати винтос 3 и наклонете допълнителната ръкохватка 9 желаната работна позиция.
▶ Преди всякакви работи по уреда изключ- вайте щепсела от контакта!
▶ Изчакайте уреда да спре напълно, преди да го оставите.
Производителността на отнемане и качеството на повърхността се определят основно от избора на шлифовъчен инструмент, предварително избраната степен на честота на въртене и натиска.
Само безупречни шлифовъчни инструменти осигуряват добра производителност на шлифоване и щадят уреда.
■ При работа дръжте уреда здраво с две ръце и заемете стабилна позиция. Уредът се направлява по-безопасно с две ръце.
♦ Свържете аспирационната система (вграден или външен аспиратор).
♦ При външен аспиратор
По възможност работете с дистанционно изключване или автоматично пускане/спиране на аспиратора. Аспираторът се включва автоматично и се изключва отново със забавяне с цел отстраняване на остатъчни прахове от аспирационния маркуч.
♦ Включете уреда. Поставете го с цялата шлифовъчна повърхност върху обработваната основа. Движете го с умерен натиск по обработвания детайл.
♦ Работете с равномерен натиск, за да удължите срока на експлоатация на работните инструменти.
♦ Прекомерно увеличаване на натиска не води до по-висока производителност на отнемане, а до по-силно износване на уреда и работния инструмент.
♦ Вдигнете уреда от повърхността.
Оставете електрическия инструмент да работи още няколко секунди с цел отстраняване на остатъчни прахове от аспирационния маркуч 19.
При шлифоване в близост до ръбове може да се отстрани сегмент от кожуха 6а защитния и аспирационен кожух 4благодарение на това използваният работен инструмент достига по-близо до ръбове на пода, стената и тавана, както и до налични инсталации като тръби. Това дава възможност за прецизна обработка на съседните повърхности.
При тези работи очаквайте образуване на прах, тый като защитният и аспирационен кожух ⚠️ е затворен.
Издърпайте напред сегмента на кожух 6 от защитния и аспирационен кожух 4
♦ Обработете повърхностите в близост до ръбовете.
♦ Отново поставете сегмента на кожухе на защитния и аспирационен кожух 4ака, че да се фиксира.
Посека на въртене на инструмента!
За включване на уреда преместете напред превключвателя за включване/изключване ①. За фиксиране на превключвателя за включване/изключване ① натиснете превключвателя за включване/изключване ① предната част така, че да се фиксира.
◆ За изключване на електрическия инструмент отпуснете превключвателя за включване/изключване ①
В случай че е фиксиран, натиснете за кратко превключвателя за включване/изключване ① в задната част и след това го отпуснете.
Преди започване на работата настройте подходяща за приложението честота на въртене. Използвайте ниска честота на въртене за груби шлифовъчни работи, увеличете честотата на въртене за фини работи.
■ Регулирайте честотата на въртене чрез натис кане на бутоните②.
♦ Натиснете бутоне 2 +, за да увеличите честотата на въртене.
♦ Натиснете бутонс② –, за да намалите честотата на въртене.
▶ След изключване работният инструмент се върти по инерция. Изчакайте, докато работният инструмент спре напълно, преди да оставите уреда.
ПРЕДУПРЕЖДЕНИЕ! ОПАСНОСТ ОТ НАРАНЯВАНЕ! Преди всякакви работи по уреда изключвайте уреда и издърпвайте щепсела от контакта.
■ Уредът не изисква поддръжка.
■ За почистване на уреда не използвайте остри предмети. Не допускайте проникване на течности във вътрешността на уреда. В противен случай уредът може да се повреди.
Почиствайте уреда редовно, най-добре винаги непосредствено след приключване на работа.
Почиствайте корпуса със суха кърпа – в никакъв случай не използвайте бензин, разтворители или почистващи препарати, които разяждат пластмаса.
■ Вентилационните отвори винаги трябва да са свободни.
■ Отстранете полепналия шлифовъчен прах с четка.
▶ Непосочени резервни части (напр. въгленови четки, превключватели) можете да поръчате чрез горещата линия на нашия сервис.
За да осигурите оптимално изсмукване на праха, изправайте своевременно торбата за прах 18
♦ Отворете ципа на торбата за прах18.
♦ Изтупайте торбата за прах18 над подходящ контейнер за отпадъци.
■ Шлифовъчните инструменти трябва да се третират и транспортират внимателно.
■ Шлифовъчните инструменти трябва да се съхраняват така, че да не са изложени на механични повреди или влияния на околната среда (напр. влага).
Продуктът и опаковката могат да се рецикли- рат и подлежат на разширена отговорност на производителя, както и на разделно събиране на отпадъци.
Не изхвърляйте електрически инструменти заедно с битовите отпадъци!
Показаният встрани символ на зачер- кнат контейнер за отпадъци на колела показва, че този уред подлежи на Директивата 2012/19/EU. Съгласно тази Директива, след изтичане на срока на ползване, уредът не трябва да се изхвърля с обикновените битови отпадъци, а да се предаде в специален събирателен пункт, депо за обработка и рециклиране на отпадъци или във фирма за управление на отпадъци. Това предаване за отпадъци е безплатно за вас. Пазете околната среда и предавайте отпадъците според правилата.
Информация относно възможностите за предаване за отпадъци на излезлия от употреба продукт можете да получите от Вашата общинска или градска управа.
Опаковката е произведена от екологични материали, които могат да се предават в местните пунктове за рециклиране.
Предайте опаковката за отпадъци в съответствие с екологичните изисквания. Вземете под внимание обозначението върху различните опаковъчни материали и при необходимост ги събирайте разделно. Опаковъчните материали са обозначени със сък рращения (a) и цифри (b) със следното значение: 1-7: пластмаси, 20-22: хартия и картон, 80-98: композитни материали.
Уважаеми клиенти, за този уред получавате 3 години гаранция от датата на покупката. В случай на несъответствие на продукта с договора за продажба Вие имате законно право да предявите рекламация пред продавача на продукта при условията и в сроковете, определени в глава трета, раздел II и III и глава четвърта от Закона за предоставяне на цифрово съдържание и цифрови услуги и за продажба на стоки (ЗПЦСЦУПС)*. Вашите права, произтичащи от посочените разпоредби, не се ограничават от нашата по-долу представена търговска гаранция, не са свързани с разходи за потребителите и независимо от нея продавачът на продукта отговаря за липсата на съответствие на потребителската стока с договора за продажба съгласно ЗПЦСЦУПС.
Гаранционният срок е 3 години от датата на получаване на стоката. Пазете добре оригиналната касова бележка. Този документ е необходим като доказателство за покупката. Ако в рамките на три години от датата на закупуване на този продукт се появи дефект на материала или производствен дефект, продуктът ще бъде безплатно ремонтиран или заменен. Гаранцията предполага в рамките на тригодишния гаранционен срок да се представят дефектният уред, касовата бележка (касовият бон), както и всички други документи, установяващи наличието на дефект и писмено да се обясни в какво се състои дефектът и кога е възникнал. Ако дефектът е покрит от нашата гаранция, Вие ще получите обратно ремонтирания или нов продукт. В случай на замяна на дефектна стока първоначалните гаранционен срок и гаранционни условия се запазват. В
случай на ремонт на дефектна стока, срокът на ремонта се прибавя към гаранционния срок. За евентуално наличните и установени повреди и дефекти още при покупката трябва да се съобщи веднага след разопаковането. Евентуалните ремонти след изтичане на гаранционния срок са срещу заплащане.
Ремонтът или замяната на продукта не пораждат нова гаранция.
Уредът е произведен грижливо според стро- гите изисквания за качество и добросъвестно изпитан преди доставка. Гаранцията важи за дефекти на материала или производствени де- фекти. Гаранцията не обхваща консумативите, както и частите на продукта, които подлежат на нормално износване, поради което могат да бъдат разглеждани като бързо износващи се части (например филтри или приставки) или повредите на чупливи части (например прекъсвачи, батерии или такива произведени от стъкло). Гаранцията отпада, ако уредът е повреден поради неправилно използване или в резултат на неосъществяване на техническа поддръжка.
За правилната употреба на продукта трябва точно да се спазват всички указания в упътването за експлоатация. Предназначение и действия, които не се препоръчват от упътването за експлоатация или за които то предупреждава, трябва задължително да се избягват. Продуктът е предназначен само за частна, а не за професионална употреба. При злоупотреба и неправилно третиране, употреба на сила и при интервенции, които не са извършени от клона на нашия оторизиран сервис, гаранцията отпада.
■ нормално изразходване на капацитета на акумулаторната батерия
■ профессионална употреба на продукта
■ повреждане или промяна на продукта от клиента
■ неспазване на разпоредбите за безопасност и поддръжка, грешки при обслужването
■ повреди поради природни бедствия
За да се гарантира бърза обработка на Вашия случай, следвайте следните указания:
■ За всички запитвания подгответе касовата бележка и идентификационния номер (IAN 499896_2204) като доказателство за покупката.
■ Вземете артикулния номер от фабричната табелка.
■ При възникване на функционални или други дефекти първо се свържете по телефона или чрез имейл с допусочения сервисен отдел. След това ще получите допълнителна информация за уреждането на Вашата рекламация.
След съгласуване с нашия сервис можете да изпратите дефектния продукт на посочения Ви адрес на сервиса безплатно за Вас, като приложите касовата бележка (касовия бон) и посочите писмено в какво се състои дефектът и кога е възникнал. За да се избегнат проблеми с приемането и допълнителни разходи, задължително използвайте само адреса, който Ви е посочен. Осигурете изпращането да не е като експресен товар или като друг специален товар. Изпратете уреда заедно с всички принадлежности, доставени при покупката, и осигурете доста- тъчно сигурна транспортна опаковка.
Ремонти извън гаранцията можете да възложите на клона на нашия сервис срещу заплащане.
Той с удоволствие ще Ви направи предварителна калкупация. Можем да обработваме само уреди, които са достатъчно опаковани и изпратени с платени транспортни разходи.
Внимание: Изпратете Вашия уред на клона на нашия сервис почистен и с указание за дефекта.
Уредите, предмет на извънгаранционо об- служване, изпратени с неплатени транспортни разходи – с наложен платеж, като експресен или друг специален товар – не се приемат.
Ние ще извършим безплатно изхвърлянето на изпратените от Вас дефектни уреди.
BG България
Моля, обърнете внимание, че следващият адрес не е адрес на сервиса.
Първо се свържете с горепосочения сервисен център.
* Като физическо лице – потребител, независимо от настоящата търговска гаранция, Вие се ползвате от правата на законовата гаранция, предоставена от Закона за предоставяне на цифрово съдържание и цифрови услуги и за продажбата на стоки /ЗПЦСЦУПС/. По-специално Вие имате право при несъответствие на стоката да бъде извършен ремонт или замяна по Ваш избор, освен ако това е невъзможно или е свързано с непропорционално големи разходи за продавача. Вие имате право на пропорционално намаляване на цената или на разваляне на договора при наличие на условията на чл. 33, ал. 3 от ЗПЦСЦУПС. Условията и сроковете на законовата гаранция са регламентирани в глава трета, раздел II и III и в глава четвърта на ЗПЦСЦУПС
Ние, KOMPERNASS HANDELS GMBH, отговорник за документацията: г-н Семи Угузлу, BURGSTR. 21, 44867 BOCHUM, ГЕРМАНИЯ, декларираме, че този продукт съответства на следните стандарти, нормативни документи и директиви на ЕО:
Директива относно машините (2006/42/EC)
Електромагнитна съвместимост (2014/30/EU)
Директива относно ограничението за употребата на определени опасни вещества в електрическото и електронното оборудване (EEO) (2011/65/EU)*
* Настоящата декларация за съответствие е издадена на отговорността на производителя. Гореописаният предмет на Декларацията отговаря на разпоредбите на Директивата 2011/65/EU на Европейския парламент и на Съвета от 8 юни 2011 г. относно ограничението за употребата на определени опасни вещества в електрическото и електронното оборудване.
Приложени хармонизирани стандарти
EN 60745-1:2009/A11:2010
EN 60745-2-3:2011/A13:2015
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021
EN IEC 63000:2018
Типово обозначение на машината: Система за обработка на стени и подове PWBS 180 B3
- Мениджър качество -
Запазено право на технически изменения с цел усъвършенстване.
