Retrouvez gratuitement la notice de l'appareil PWBS 180 B3 PARKSIDE au format PDF.
| Type de produit | Ponceuse multisupports (ponceuse à mur et plafond) |
| Marque | Parkside |
| Modèle | PWBS 180 B3 |
| Tension nominale | 230 V ~, 50 Hz |
| Puissance nominale absorbée | 1050 W |
| Vitesse nominale | 410–1900 min⁻¹ (variable) |
| Capacité du plateau de ponçage | Ø 180 mm |
| Filetage de broche | M14 |
| Classe de protection | II / □ (double isolation) |
| Sac à poussière inclus | 25 litres, avec fermeture à glissière |
| Flexible d'aspiration | 1 m (extensible jusqu'à 3,5 m) |
| Variateur de vitesse | Oui, par touches +/- |
| Poignée supplémentaire | Oui, réglable en inclinaison |
| Ponçage de près des bords | Oui, segment de capot amovible |
| Système d'aspiration | Interne (sac) ou externe (adaptateur fourni) |
| Outils d'intervention fournis | Meule boisseau en métal dur YG8, plateau de ponçage, 6 papiers abrasifs (40, 80, 120) |
| Niveau de pression acoustique | L_PA = 86,3 dB(A) (incertitude K = 3 dB) |
| Niveau de puissance acoustique | L_WA = 97,3 dB(A) (incertitude K = 3 dB) |
| Vibrations (meulage superficiel) | a_h,DS = 6,3 m/s² (incertitude K = 2 m/s²) |
| Poids | Environ 4,2 kg (estimation) |
| Garantie | 3 ans (conditions en notice) |
1 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Le modèle PARKSIDE PWBS 180 B3 a une puissance de 1800 watts. Cette puissance permet d'assurer une performance efficace lors de son utilisation, adaptée aux travaux pour lesquels cet appareil est conçu.
Téléchargez la notice de votre Ponceuse au format PDF gratuitement ! Retrouvez votre notice PWBS 180 B3 - PARKSIDE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PWBS 180 B3 de la marque PARKSIDE.
Traduction des instructions d'origine
Utilisation conforme à l'usage prévu...32
Équipement 32
Matériel livré 32
Caractéristiques techniques 33
Avertissements de sécurité pour toutes les utilisations....35
Recul brutal et consignes de sécurité correspondantes....37
Avertissements de sécurité spéciaux pour le ponçage/meulage 37
Avertissements de sécurité supplémentaires relatifs au ponçage au papier de verre....38
Consignes de sécurité supplémentaires 38
Changer de feuilles abrasives 39
Changer/monter des outils d'intervention (Fig. A) 39
Monter le moyen d'aspiration de la poussière....40
Monter l'adaptateur pour système d'aspiration externe....40
Réglage de la poignée supplémentaire 41
Poncer 41
Poncer près des bords 41
Mise en marche 42
Mise hors service 4
Réglage de la vitesse de rotation 42
Vider le sac à poussière 42
Stockage et maniement des outils d'intervention recommandés....42
Garantie pour Kompernass Handels GmbH pour la France 43
Garantie pour Kompernass Handels GmbH pour la Belgique.... 4 5
Importateur....46
Traduction de la déclaration de conformité originale....47

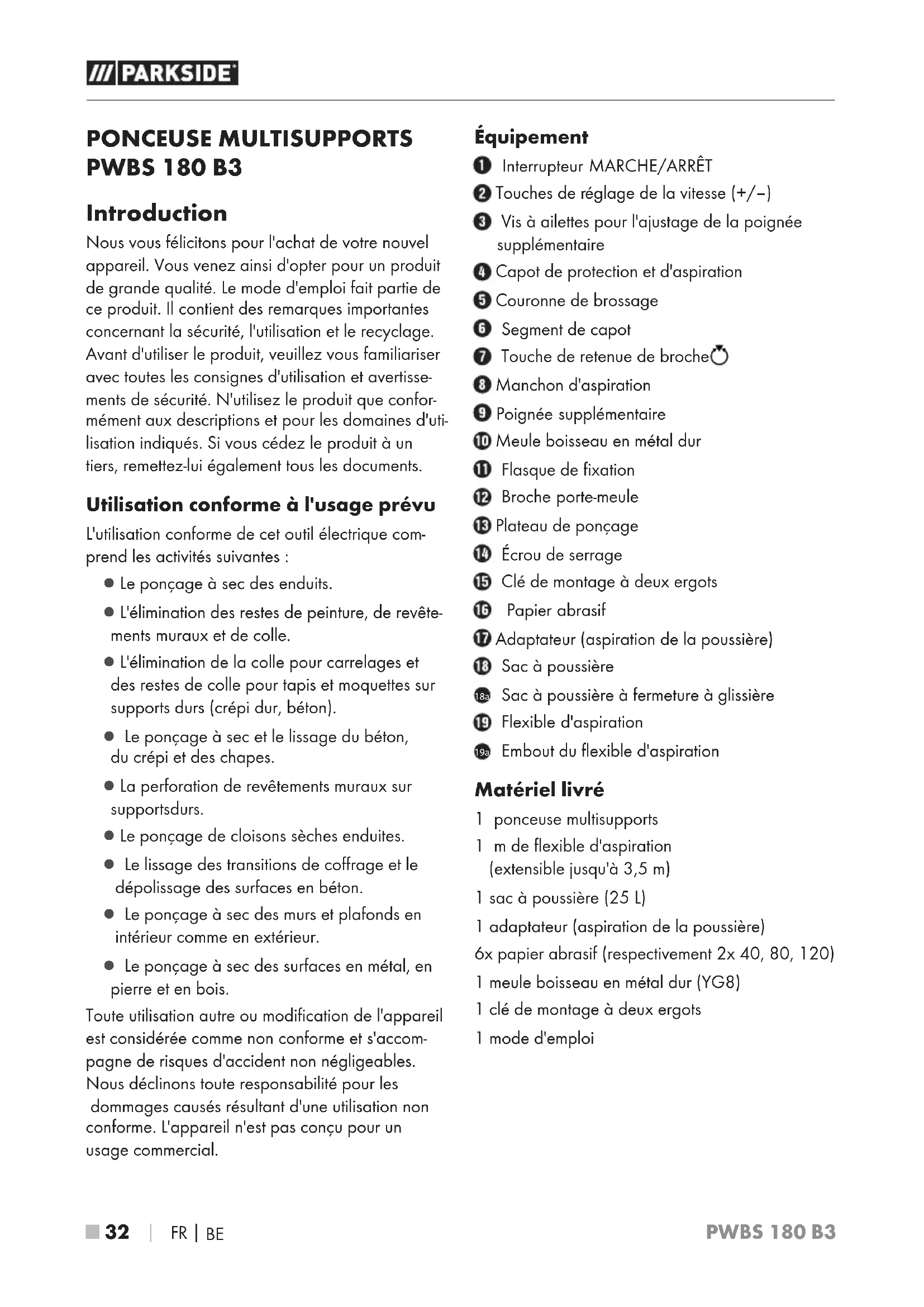

Nous vous félicitons pour l'achat de votre nouvel appareil. Vous venez ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'utilisation et le recyclage. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et avertissements de sécurité. N'utilisez le produit que conformément aux descriptions et pour les domaines d'utilisation indiqués. Si vous cédez le produit à un tiers, remettez-lui également tous les documents.
L'utilisation conforme de cet outil électrique comprend les activités suivantes :
Toute utilisation autre ou modification de l'appareil est considérée comme non conforme et s'accompagne de risques d'accident non négligeables. Nous déclinons toute responsabilité pour les dommages causés résultant d'une utilisation non conforme. L'appareil n'est pas conçu pour un usage commercial.
1 Interrupteur MARCHE/ARRÊT ② Touches de réglage de la vitesse (+/-) 3 Vis à ailettes pour l'ajustage de la poignée supplémentaire 4 Capot de protection et d'aspiration 5 Couronne de brossage 6 Segment de capot ⑦ Touche de retenue de broche 8 Manchon d'aspiration 9 Poignée supplémentaire 10 Meule boisseau en métal dur 11 Flasque de fixation 12 Broche porte-meule 13 Plateau de ponçage 14 Écrou de serrage 15 Clé de montage à deux ergots 16 Papier abrasif ⑰ Adaptateur (aspiration de la poussière) 18 Sac à poussière 18a Sac à poussière à fermeture à glissière 19 Flexible d'aspiration 19a Embout du flexible d'aspiration
1 ponceuse multisupports 1 m de flexible d'aspiration (extensible jusqu'à 3,5 m) 1 sac à poussière (25 L) 1 adaptateur (aspiration de la poussière) 6x papier abrasif (respectivement 2x 40, 80, 120) 1 meule boisseau en métal dur (YG8) 1 clé de montage à deux ergots 1 mode d'emploi
Tension nominale 230 V ~, 50 Hz (courant alternatif)
Puissance nominale
absorbée 1050
Vitesse nominale n 410–1900 min⁻¹
Capacité nominale ∅ 180 mm
Filetage M14
Classe de protection II / □ (double isolation)
Valeur de mesure du bruit déterminée conformément à la norme EN 60745. Le niveau de bruit A pondéré typique de l'outil électrique est de :
Niveau de pression acoustique L _PA = 86,3 dB (A)
Imprécision K
Niveau de puissance acoustique L_WA = 97,3 dB (A)
Imprécision K
Meulage superficiel a_h, DS = 6,3 m/s^2
Imprecision K 2
Le niveau de vibrations indiqué dans ces instructions a été mesuré conformément à une méthode de mesure normée et peut être utilisé pour comparer des appareils. La valeur d'émission des vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.
Le niveau des vibrations varie en fonction de l'usage de l'outil électrique et peut, dans certains cas, excéder la valeur indiquée dans ces instructions. La sollicitation vibratoire pourrait être sous-estimée si l'outil électrique est utilisé régulièrement de cette manière. Essayez de garder la sollicitation par vibrations aussi faible que possible. Des mesures d'exemple de réduction de la sollicitation des vibrations sont le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail. À ce titre, toutes les parties du cycle de travail doivent être prises en compte (par ex. les durées pendant lesquelles l'outil électrique est éteint et celles pendant lesquelles il est allumé, mais fonctionne sans charge).
Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Le terme "outil électrique" dans les avertissements de sécurité fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à votre outil fonctionnant sur batterie (sans cordon d'alimentation).
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.
a) La fiche de l'outil électrique doit être adaptée à la prise de courant. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique. b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu'on utilise un outil électrique à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. f) Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.
a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil électrique peut entraîner des blessures graves. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes. c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil électrique au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Retirer toute clé de réglage avant de mettre l'outil électrique en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues. f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
a) Ne pas forcer l'outil. Utiliser l'outil électrique adapté à votre application. L'outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et inversement. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.
d) Conserver les outils électriques à l'arrêt hors de la portée des enfants. Ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d'utilisateurs novices.
e) Observer la maintenance de l'outil électrique. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus.
f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
g) Utiliser l'outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
a) Faire entretenir l'outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil électrique est maintenue.
b) Confiez toujours le remplacement de la fiche ou du cordon d'alimentation au fabricant de l'outil électrique ou à son service après-vente. Cela assurera que la sécurité de l'outil électrique est maintenue.
Avertissements de sécurité conjoints pour le meulage et le ponçage au papier de verre
a) Cet outil électrique est destiné à fonctionner comme meuleuse et ponceuse au papier de verre. Lisez et respectez toutes les mises en garde de sécurité, les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Si vous ne respectez pas les instructions suivantes, un choc électrique, un incendie et/ou des blessures graves peuvent survenir.
b) Cet outil électrique ne convient pas pour poncer avec des brosses à crins métalliques, pour polir et tronçonner au disque. Les utilisations pour lesquelles cet outil électrique n'est pas prévu peuvent engendrer des risques et des blessures.
c) N'utilisez pas d'accessoires qui ne sont pas spécialement prévus ou recommandés par le fabricant pour cet outil électrique. Le simple fait de pouvoir fixer l'accessoire à l'outil électrique ne garantit pas une utilisation sûre.
d) Le nombre de tours autorisé de l'outil d'intervention doit être au moins aussi élevé que le nombre de tours maximal indiqué sur l'outil électrique. Les accessoires qui tournent plus rapidement qu'autorisé peuvent se briser et voler en éclats.
e) Le diamètre extérieur et l'épaisseur de l'outil d'intervention doivent correspondre aux dimensions indiquées de votre outil électrique. Les outils d'intervention mal dimensionnés ne peuvent pas être suffisamment protégés ou contrôlés.
f) Les outils d'intervention à insert fileté doivent être exactement adaptés au filetage de la broche porte-meule. Pour les outils d'intervention montés au moyen d'une bride, le diamètre du trou de l'outil d'intervention doit être adapté au diamètre du réceptacle de la bride. Les outils d'intervention qui ne sont pas parfaitement fixés à l'outil électrique tournent de manière irrégulière, vibrent fortement et peuvent entraîner une perte de contrôle.
g) N'utilisez pas d'outils d'intervention endommagés. Contrôlez avant chaque utilisation les outils d'intervention tels que les disques abrasifs en vue de détecter des éclats et fissures, le plateau de ponçage en vue de détecter des fissures, une usure ou forte usure. Si l'outil électrique ou l'outil d'intervention tombe par terre, contrôlez s'il est endommagé ou bien utilisez un outil d'intervention qui n'est pas abîmé. Après avoir contrôlé et mis en place l'outil d'intervention, ne séjournez, vous et des personnes à proximité, qu'en dehors du plan de rotation de l'outil d'intervention et laissez tourner l'appareil une minute à la vitesse maximale. Les outils d'intervention endommagés cassent la plupart du temps durant la période de test.
h) Portez un équipement de protection individuelle. En fonction de l'utilisation, utilisez une protection faciale intégrale, une protection oculaire ou des lunettes de protection. Dans la mesure du nécessaire, portez un masque anti-poussière, une protection auditive, des gants de protection ou un tablier spécial qui tiennent éloignées les particules de meulage et de matériau. Les yeux doivent être protégés des projections de corps étrangers engendrées lors de différentes utilisations. Un masque anti-poussière ou respiratoire doit filtrer la poussière créée lors de l'utilisation. Si vous êtes exposé à un bruit important durant une longue période, vous risquez d'être atteint d'une perte auditive.
i) Veillez à ce que d'autres personnes respectent une distance de sécurité par rapport à votre zone de travail. Toute personne pénétrant dans la zone de travail doit porter un équipement-
ment de protection individuelle. Des fragments de la pièce à usiner ou des outils d'intervention brisés peuvent voler et causer des blessures en dehors du périmètre de travail direct.
j) Ne tenez l'outil électrique que par ses surfaces de préhension isolées lorsque vous effectuez des travaux dans lesquels l'outil d'intervention risque de toucher des lignes électriques invisibles ou le propre cordon d'alimentation de l'appareil. Le contact avec une ligne électrique peut également mettre les parties métalliques de l'appareil sous tension et provoquer un choc électrique.
k) Maintenez le cordon d'alimentation loin d'outils d'intervention rotatifs. Si vous perdez le contrôle de l'appareil, le cordon d'alimentation peut être sectionné ou saisi et votre main ou bras peut être pris dans l'outil d'intervention en rotation.
I) Ne déposez jamais l'outil électrique tant que l'outil d'intervention ne s'est pas entièrement immobilisé. L'outil d'intervention rotatif peut entrer en contact avec la surface d'appui et vous faire perdre ainsi le contrôle de l'outil électrique.
m) Attendez toujours que l'outil électrique ait cessé de tourner avant de le transporter. Vos vêtements peuvent être happés par l'outil d'intervention rotatif suite à un contact aléatoire et l'outil d'intervention peut transpercer votre corps.
n) Nettoyez régulièrement les fentes de ventilation de votre outil électrique. La soufflerie moteur attire la poussière dans le carter et une accumulation importante de poussière métallique peut causer des risques électriques.
o) N'utilisez pas l'outil électrique à proximité de matériaux combustibles. Des étincelles risquent d'enflammer ces matériaux.
p) N'utilisez pas d'outils d'intervention qui nécessitent des liquides de refroidissement. L'utilisation d'eau ou d'autres liquides de refroidissement peut entraîner un choc électrique.
Le recul est la réaction soudaine d'un outil d'intervention (comme un disque abrasif, un plateau de ponçage, une brosse métallique etc.) qui s'accroche ou se bloque. Un accrochage ou un blocage entraîne un arrêt abrupt de l'outil d'intervention en rotation. De ce fait, l'outil électrique, s'il n'est pas fermement tenu en main, subit depuis le point de blocage une accélération brutale en sens opposé de celui de l'outil d'intervention.
Si par exemple un disque abrasif accroche ou se bloque dans la pièce à usiner, le bord du disque plongeant dans la pièce au point de blocage va creuser le matériau, avec risque d'ébrécher le disque ou d'un recul brutal. Le disque abrasif peut sauter en direction de l'opérateur ou s'en éloigner, ceci selon le sens de rotation du disque au point de blocage. Les disques abrasifs peuvent également se rompre dans ces conditions.
Un recul résulte d'une utilisation incorrecte ou inappropriée de l'outil électrique. Des mesures de prudence adaptées, comme celles décrites ci-dessous, permettent de l'éviter.
a) Saisissez fermement l'outil électrique et positionnez votre corps et vos bras de manière à pouvoir résister à un recul brutal. Utilisez toujours la poignée supplémentaire, si présente, pour maîtriser le mieux possible les forces de recul ou les couples de réaction au démarrage. L'opérateur peut maîtriser les forces de recul et de réaction grâce à des mesures de prudence adaptées. b) Ne placez jamais les mains à proximité d'outils d'intervention en rotation. En cas de recul brutal, l'outil d'intervention peut se déplacer au-dessus de votre main. c) Évitez avec votre corps la zone dans laquelle l'outil électrique se déplace lors d'un recul brutal. Au point de blocage, le recul entraîne l'outil électrique dans la direction opposée à celle de rotation du disque.
d) Travaillez de manière particulièrement prudente au niveau des angles, des arêtes vives, etc. Évitez que les outils d'intervention rebondissent de la pièce à travailler et se coincent. L'outil d'intervention en rotation a tendance à se coincer dans les angles, sur des arêtes vives ou lorsqu'il rebondit. Ceci entraîne une perte de contrôle ou un recul brutal. e) N'utilisez pas de chaîne coupante ni de lame de scie dentées. De tels outils d'intervention causent souvent un recul ou la perte du contrôle de l'outil électrique.
a) Utilisez exclusivement les meules/disques homologués pour votre outil électrique et le capot de protection prévu pour ces meules/disques. Les meules/disques qui ne sont pas prévus pour l'appareil électrique peuvent ne pas être suffisamment protégés et ne sont pas sûrs. b) Les disques abrasifs à bord coudé doivent être montés de telle manière que leur surface de meulage ne fasse pas saillie au-dessus du plan du bord du capot de protection. Un disque abrasif incorrectement monté et qui fait saillie au-dessus du plan du bord du capot de protection ne peut pas être suffisamment protégé. c) Le capot de protection doit être placé de manière sûre sur l'outil électrique et, pour obtenir un niveau maximum de sécurité, être réglé de sorte que la plus petite partie à nu possible de la meule/du disque abrasif regarde vers l'opérateur. Le capot de protection aide à protéger l'opérateur des fragments et d'un contact aléatoire avec la meule/le disque abrasif ainsi que des étincelles susceptibles d'enflammer les vêtements. d) Les meules/disques abrasifs ne doivent être utilisés que dans le cadre des possibilités d'utilisation recommandées. Par exemple : Ne meulez jamais avec la surface latérale d'un disque à tronçonner. Les disques à tronçonner sont conçus pour un enlèvement du matériau avec la tranche du disque. L'exercice d'une force latérale sur ces meules/disques risque de les briser.
e) Utilisez toujours des brides de serrage intactes, de taille et de forme adaptées au disque abrasif que vous avez choisi. Des brides adaptées soutiennent le disque abrasif et réduisent ainsi le risque d'une cassure du disque. Les brides pour disques à tronçonner peuvent être différentes des brides pour d'autres disques abrasifs. f) N'utilisez jamais de disques abrasifs usés provenant d'outils électriques de plus grande taille. Les disques abrasifs des outils électriques de plus grande taille ne sont pas conçus pour les vitesses élevées d'outils électriques de plus petite dimension et risquent de casser.
a) N'utilisez pas de feuilles abrasives surdimensionnées, mais suivez les instructions du fabricant concernant la taille des feuilles abrasives. Des feuilles abrasives qui dépassent le plateau de ponçage peuvent provoquer des blessures et un blocage, une déchirure des feuilles abrasives ou un recul brutal.
⚠ AVERTISSEMENT ! Portez toujours des lunettes de protection.
⚠ AVERTISSEMENT ! Portez toujours un masque anti-poussière.
Utilisez des appareils de recherche appropriés pour localiser des conduites d'alimentation cachées ou questionnez la société de distribution locale. Le contact avec les lignes électriques peut entraîner un incendie et un choc électrique. La détérioration d'une conduite de gaz peut entraîner une explosion. Percer une conduite d'eau entraîne des dégâts matériels ou peut entraîner un choc électrique. Déverrouillez l'interrupteur MARCHE/ARRÊT et amenez-le en position Arrêt lorsque l'alimentation électrique est coupée, par ex. suite à une panne de courant ou du débranchement de la fiche secteur. Cela empêche tout redémarrage incontrôlé.
Utilisez l'outil électrique uniquement pour un ponçage à sec. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. N'amenez l'outil électrique contre la pièce à usiner qu'après l'avoir allumé et éteignez-le uniquement une fois soulevé de la pièce à usiner. L'outil électrique risque de se déplacer soudainement. Veillez à ce que personne ne puisse être mis en danger par la projection d'étincelles. Éloignez les matériaux inflammables. Une projection d'étincelles se produit lors du ponçage de métaux.
N'utilisez pas d'outils de ponçage usés, déchirés ou fortement abîmés. Les outils de ponçage abîmés peuvent se déchirer, être projetés et blesser quelqu'un. N'utilisez pas de meules à tronçonner ou de dégrossissement ou de brosses boisseaux. L'outil électrique n'est pas adapté pour être utilisé avec ces outils d'intervention. Il y a risque de blessures ! Lors de l'utilisation de l'outil électrique, utilisez toujours le flexible d'aspiration fourni et un moyen d'aspiration de poussière adapté. L'utilisation d'un moyen d'aspiration de poussière peut réduire les risques dus aux poussières. ■ Attention, risque d'incendie ! Évitez toute surchauffe de la pièce à poncer et de la meuleuse/ponceuse. Videz toujours le bac à poussière lors des pauses de travail. La poussière de ponçage dans le sac à poussière, micro-filtre, sac en papier (ou dans un sac à filtre ou filtre de l'aspirateur) peut, dans des conditions très défavorables, comme une projection d'étincelles lors du ponçage de métaux, s'enflammer d'elle-même. Il existe un risque particulier lorsque la poussière de ponçage est mélangée à des restes de polyuréthane, de peinture ou à d'autres substances chimiques et que la pièce à poncer est brûlante suite à un long travail. ■ Tenez bien l'outil électrique des deux mains lors du travail et veillez à vous tenir bien en équilibre. L'outil électrique s'utilise de manière sûre avec les deux mains.
■ Portez une protection auditive, des lunettes de protection, un masque à poussière et si nécessaire des gants. Comme masque à poussière, utilisez au moins un demi-masque filtrant les particules de la classe FFP 2.
Utilisez un moyen d'aspiration de la poussière pour le travail de la pierre. L'aspirateur doit être homologué pour l'aspiration de poussière de pierre. L'utilisation de ces dispositifs réduit les risques causés par la poussière.
■ Ne touchez pas les outils d'intervention tant qu'ils n'ont pas refroidi. Les outils d'intervention deviennent brûlants pendant le travail.
■ Portez des gants de protection lors du remplacement des outils d'intervention. Les outils d'intervention chauffent en cas d'utilisation prolongée.
■ Ne traitez pas de matériaux qui dégagent des substances nocives pour la santé, par ex. de la poussière de bois de chêne et de hêtre, de la poussière de pierre ou de l'amiante. Ces substances sont considérées cancérigènes.
■ Informez-vous sur les réglementations/législations en vigueur concernant la manipulation de poussières nocives pour la santé dans votre pays.
■ Ne touchez jamais l'outil de ponçage en marche. Il y a risque de blessure.
Utilisez un échafaudage pour travailler si nécessaire. Si vous travaillez sur une échelle, vous ne pouvez pas vous tenir suffisamment en équilibre.
▶ Retirez la fiche secteur de la prise secteur avant tous travaux sur l'appareil !
▶ Portez des gants de protection lors du changement d'outils. Il existe un risque de blessures en cas de contact avec les outils d'intervention.
Utiliser différents outils d'intervention en fonction du matériau à travailler et de l'enlèvement de surface souhaité.
▶ Ne posez pas l'appareil sans outil d'intervention monté (plateau de ponçage, meule boisseau en métal dur etc.). La couronne de brossage ⑤ risque de se voiler et d'être endommagée.
La surface du plateau de ponçage 13 est composée d'un tissu agrippant, vous permettant de fixer rapidement et facilement les feuilles abrasives 16 avec système auto-agrippant.
◆ Avant de mettre en place une nouvelle feuille abrasive 16, retirez la saleté et la poussière du plateau de ponçage 13, par ex. avec un pinceau.
Positionnez la feuille abrasive ^16 en l'alignant bien sur le bord du plateau de ponçage ^13. Posez ensuite la feuille abrasive ^14 sur le plateau de ponçage ^13 et appuyez bien. Veillez ce faisant à ce que les trous d'aspiration sur la feuille abrasive ^17 correspondent à ceux du plateau de ponçage ^13.
Pour retirer la feuille abrasive ^16, levez-la latéralement et retirez-la du plateau de ponçage ^13.
▶ Actionnez la touche de retenue de broche ⑦ ○ uniquement lorsque la broche portemeule ⑫ est immobile. L'appareil risque sinon d'être endommagé.
La meule boisseau en métal dur 10 est destinée à éliminer les transitions de coffrage sur le béton apparent, les restes de béton sur les planches de coffrage ou les restes de colle sur les carrelages.
que des meules boisseaux en métal dur 10 avec une surface de ponçage plane.
Nettoyez la broche porte-meule ⑦ et toutes les pièces à monter.
Pour bien serrer et desserrer l'outil d'intervention, appuyez sur la touche de retenue de broche ⑦ pour l'arrêter.

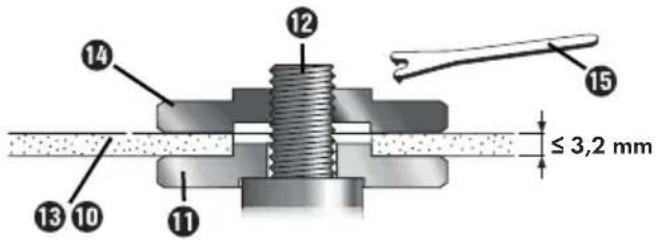

Pour fixer l'outil d'intervention, placez la flasque de fixation ⑪ sur la broche porte-meule ⑫
◆ Placez l'outil d'intervention souhaité sur la broche porte-meule ⑫.
♦ Vissez l'écrou de serrage ^14 et serrez-le bien avec la clé de montage à deux ergots ^15
▶ Veillez bien à ce que le collet de l'écrou de serrage 14 pointe vers l'extérieur.
Les poussières de matériaux issues, par exemple, d'un enduit plombifère, de certains types de bois, minéraux et de métal peuvent être dangereuses pour la santé. Le contact avec les poussières ou leur inhalation peut causer des réactions allergiques et/ou des maladies des voies respiratoires de l'utilisateur ou des personnes se trouvant à proximité. Certaines poussières comme la poussière de chêne ou de hêtre sont considérées comme étant cancérigènes, en particulier en lien avec des additifs pour le traitement du bois (chromate, conservateur pour bois). Les matériaux contenant de l'amiante ne doivent être travaillés que par des spécialistes.
■ Utilisez toujours un moyen d'aspiration de la poussière. Utilisez l'outil électrique avec le sac à poussière 18 ou bien raccordez un système d'aspiration de poussière et de copeaux homologué. ■ Veillez à une bonne ventilation du poste de travail. Il est recommandé de porter un masque de protection respiratoire de la classe de filtre P2. ■ Évitez de plier le flexible d'aspiration ^19.
Respectez les prescriptions en vigueur dans votre pays pour les matériaux à travailler.
♦ Emboîtez le côté entrée du flexible d'aspiration 19 sur le manchon d'aspiration 8 ♦ Retirez l'embout 19a du flexible d'aspiration 19. Ouvrez la fermeture à glissière du sac à poussière 18a. Insérez maintenant le côté sortie du flexible d'aspiration 18 dans l'ouverture correspondante du sac à poussière 18. Insérez à nouveau l'embout 19a de l'intérieur sur le flexible d'aspiration 19. Fermez la fermeture à glissière du sac à poussière 18a. ♦ Procédez dans l'ordre inverse pour démonter le flexible d'aspiration 19.
♦ Si nécessaire, emboîtez l'adaptateur ^17 d'aspiration de la poussière sur le manchon d'aspiration ^8.
♦ Raccordez un système d'aspiration des poussières homologué.
En cas d'usinage de bois ou de matériaux dégageant des poussières nocives, il convient de raccorder à l'appareil un dispositif d'aspiration adéquat et homologué.
L'inclinaison de la poignée supplémentaire ⑨ se règle pour obtenir une posture de travail plus favorable de la main directrice (par ex. lors de ponçage près des bords).
Dévissez les deux vis à ailette 3 et inclinez la poignée supplémentaire 9 dans la position de travail souhaitée.
Resserrez à nouveau les vis à ailette 3.
▶ Retirez la fiche secteur de la prise secteur avant tous travaux sur l'appareil !
- Attendez que l'appareil se soit immobilisé avant de le poser.
La performance d'enlèvement et la qualité de surface sont essentiellement déterminées par le choix de l'outil de ponçage, le niveau de vitesse de rotation présélectionné et la pression d'appui.
Seuls des outils de ponçage en parfait état fournissent une bonne performance de ponçage et ménagent l'appareil.
Tenez bien l'appareil des deux mains lors du travail et veillez à une bonne stabilité. L'appareil s'utilise de manière plus sûre des deux mains.
Raccordez votre système d'aspiration (propre ou d'aspiration externe).
En cas d'aspiration externe : Travaillez si possible avec la désactivation à distance ou avec l'automatisme marche/arrêt de l'aspirateur. L'aspirateur s'allume automatiquement et s'éteint à nouveau de manière temporisée, pour éliminer le reste des poussières du flexible d'aspiration.
Allumez l'appareil, placez-le avec la surface à poncer entière sur le support à travailler et déplacez-le en exerçant une pression modérée sur la pièce à poncer.
- Veillez à une pression d'appui uniforme afin d'augmenter la durée de vie des outils d'intervention.
Une augmentation excessive de la pression d'appui n'entraîne pas une performance d'enlèvement plus élevée, mais une usure plus importante de l'appareil et de l'outil d'intervention.
Levez l'appareil de la surface.
En cas d'aspiration propre : Laissez encore tourner l'outil électrique pendant quelques secondes pour éliminer le reste des poussières du flexible d'aspiration 19.

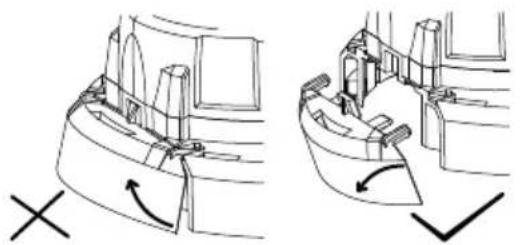

Pour poncer près des bords, un segment de capot 6 du capot de protection et d'aspiration 4 peut être retiré. L'outil d'intervention utilisé arrive alors plus près des bords des sols, murs et plafonds, ainsi que d'installations existantes comme des tuyauteries, et les surfaces jouxtantes peuvent être traitées avec une plus grande précision.
Attendez-vous à un dégagement de poussière lors de ces travaux, le capot de protection et d'aspiration 4 étant plus fermé.
♦ Tirez le segment de capot ^6 en avant pour le sortir du capot de protection et d'aspiration ^4
♦ Traitez les surfaces proches des bords.
Emboîtez à nouveau le segment de capot sur le capot d'aspiration 4 jusqu'à ce qu'il s'enclenche.
Sens de rotation de l'outil !
Pour mettre l'appareil en marche, poussez l'interrupteur MARCHE/ARRÊT ① en avant. Pour bloquer l'interrupteur MARCHE/ARRÊT ①, poussez l'interrupteur MARCHE/ARRÊT ① vers le bas jusqu'à ce qu'il s'enclenche.
Relâchez l'interrupteur MARCHE/ARRÊT ^1 pour éteindre l'outil électrique. S'il se trouve en position retenue, appuyez brièvement sur l'arrière de l'interrupteur MARCHE/ARRÊT ^1 puis relâchez-le.
Avant de débuter le travail, réglez la vitesse de rotation en fonction de l'utilisation. Utilisez une vitesse plus basse pour des travaux de ponçage grossiers, augmentez la vitesse pour des travaux de précision.
Réglez la vitesse de rotation en appuyant sur les touches ②. - Appuyez sur la touche ^2+ pour augmenter la vitesse de rotation. - Appuyez sur la touche ² - pour réduire la vitesse de rotation.
L'outil d'intervention continue à tourner après la mise à l'arrêt. Attendez que l'outil d'intervention se soit immobilisé avant de poser l'appareil.
AVERTISSEMENT ! RISQUE DE BLESSURES ! Avant d'effectuer tous les travaux sur l'appareil, éteignez-le et débranchez-le de la prise secteur.
■ L'appareil ne nécessite aucune maintenance particulière. ■ L'appareil ne nécessite aucune maintenance particulière. N'utilisez pas d'objets pointus pour nettoyer l'appareil. Aucun liquide ne doit pénétrer à l'intérieur de l'appareil. Sinon, il peut être endommagé. ■ Nettoyez régulièrement l'outil, de préférence directement une fois le travail terminé. Nettoyez le corps avec un chiffon doux, n'utilisez en aucun cas de l'essence, du dissolvant ou des produits nettoyants qui agressent le plastique. ■ Les ouvertures de ventilation doivent toujours être dégagées. - Éliminez la poussière de ponçage qui adhère à l'aide d'un pinceau.
- Vous pouvez commander des pièces détachées non listées (comme les balais de charbon, les interrupteurs par ex.) auprès de notre hotline du service après-vente.
Videz le sac à poussière 18a temps pour garantir une aspiration optimale de la poussière.
Ouvrez la fermeture à glissière du sac à poussière 18. Secouez le sac à poussière ^18 au-dessus d'un conteneur à déchets adapté.
■ Les outils de ponçage doivent être traités et transportés avec prudence.
■ Les outils de ponçage doivent être stockés de manière à n’être exposés à aucune détérioration mécanique ou influence environnementale (par ex. humidité).
Le produit et l'emballage sont recyclables, soumis à une responsabilité élargie du fabricant, et sont collectés séparément.
Le symbole ci-contre, d'une poubelle barrée sur roues, indique que cet appareil doit respecter la directive 2012/19/EU. Cette directive stipule que vous ne devez pas éliminer cet appareil en fin de vie avec les ordures ménagères, mais le rapporter aux points de collecte, aux centres de recyclage ou aux entreprises de gestion des déchets spécialement équipés à cet effet.
Renseignez-vous auprès de votre commune ou des services administratifs de votre ville pour connaître les possibilités de recyclage du produit usagé.
L'emballage est constitué de matériaux écologiques que vous pouvez recycler par le biais des services de recyclage locaux.
Éliminez l'emballage d'une manière respectueuse de l'environnement. Observez le marquage sur les différents matériaux d'emballage et triez-les.
séparément si nécessaire. Les matériaux d'emballage sont repérés par des abréviations (a) et des numéros (b) qui ont la signification suivante :
1-7 : Plastiques, 20-22 : Papier et carton, 80-98 : Matériaux composites.
Chère cliente, cher client,
Cet appareil est garanti 3 ans à partir de la date d'achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous.
La période de garantie débute à la date d'achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d'achat.
Si dans un délai de trois ans suivant la date d'achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé, remplacé gratuitement par nos soins ou le prix d'achat remboursé, selon notre choix. Cette prestation sous garantie nécessite, dans le délai de trois ans, la présentation de l'appareil défectueux et du justificatif d'achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.
Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l'échange du produit.
L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l'achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l'objet d'une facturation.
L'appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.
La prestation de la garantie s'applique aux vices de matériel et de fabrication. Cette garantie ne s'étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d'usure, ni aux détériorations de pièces fragiles, par ex. interrupteurs ou pièces en verre.
Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d'utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d'utilisation et actions qui sont déconseillés dans le manuel d'utilisation, ou dont vous êtes avertis, doivent également être évités.
Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d'entretien incorrect et inapproprié, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente agréé.
Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Le bien est conforme au contrat :
1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage;
2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.
Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.
• usure normale de la capacité de l'accu • utilisation commerciale du produit • détérioration ou modification du produit par le client • non-respect des consignes de sécurité et de maintenance, erreur d'utilisation • dommages causés par des événements élémentaires
Afin de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes :
■ Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (IAN) 499896_2204 en tant que justificatif de votre achat. - Vous trouverez la référence sur la plaque signalétique sur le produit, une gravure sur le produit, sur la page de garde du mode d'emploi (en bas à gauche) ou sur l'autocollant au dos ou sur le dessous du produit. Si des erreurs de fonctionnement ou d'autres vices venaient à apparaître, veuillez d'abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail. ■ Vous pouvez ensuite retourner un produit enregistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l'affranchir à l'adresse de service après-vente communiquée.
Sur www.lidl-service.com, vous pourrez télécharger ce mode d'emploi et de nombreux autres manuels, vidéos produit et logiciels d'installation.
Grâce à ce code QR, vous arriverez directement sur le site Lidl service après-vente (www.lidl-service. com) et vous pourrez ouvrir votre mode d'emploi en saisissant votre référence (IAN) 499896_2204.
Chère cliente, cher client,
Cet appareil est garanti 3 ans à partir de la date d'achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous.
La période de garantie débute à la date d'achat. Veuillez bien conserver le ticket de caisse. Celui-ci servira de preuve d'achat.
Si dans un délai de trois ans suivant la date d'achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé, remplacé gratuitement par nos soins ou le prix d'achat remboursé, selon notre choix. Cette prestation sous garantie nécessite, dans le délai de trois ans, la présentation de l'appareil défectueux et du justificatif d'achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.
Si le vice est couvert par notre garantie, vous recevrez le produit réparé ou un nouveau produit en retour. Aucune nouvelle période de garantie ne débute avec la réparation ou l'échange du produit.
L'exercice de la garantie ne prolonge pas la période de garantie. Cette disposition s'applique également aux pièces remplacées ou réparées. Les dommages et vices éventuellement déjà présents à l'achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l'objet d'une facturation.
L'appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.
La prestation de la garantie s'applique aux vices de matériel et de fabrication. Cette garantie ne s'étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées
comme pièces d'usure, ni aux détériorations de pièces fragiles, par ex. interrupteurs ou pièces en verre.
Cette garantie devient caduque si le produit est détérioré, utilisé ou entretenu de manière non conforme. Toutes les instructions listées dans le manuel d'utilisation doivent être exactement respectées pour une utilisation conforme du produit. Des buts d'utilisation et actions qui sont déconseillés dans le manuel d'utilisation, ou dont vous êtes avertis, doivent également être évités.
Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d'entretien incorrect et inapproprié, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente agréé.
• usure normale de la capacité de l'accu • utilisation commerciale du produit • détérioration ou modification du produit par le client • non-respect des consignes de sécurité et de maintenance, erreur d'utilisation • dommages causés par des événements élémentaires
Afin de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes :
■ Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (IAN) 499896_2204 en tant que justificatif de votre achat. - Vous trouverez la référence sur la plaque signalétique sur le produit, une gravure sur le produit, sur la page de garde du mode d'emploi (en bas à gauche) ou sur l'autocollant au dos ou sur le dessous du produit. Si des erreurs de fonctionnement ou d'autres vices venaient à apparaître, veuillez d'abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail.
■ Vous pouvez ensuite retourner un produit enregistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l'affranchir à l'adresse de service après-vente communiquée.
Sur www. lidl-service. com, vous pourrez télécharger ce mode d'emploi et de nombreux autres manuels, vidéos produit et logiciels d'installation.
Grâce à ce code QR, vous arriverez directement sur le site Lidl service après-vente (www.lidl-service. com) et vous pourrez ouvrir votre mode d'emploi en saisissant votre référence (IAN) 499896_2204.
FR Service France
Tel.: 0800 919270
E-Mail: kompernass@lidl.fr
BE ServiceBelgique
Tel.: 0800 12089
E-Mail: kompernass@lidl.be
IAN 499896_2204
Veuillez tenir compte du fait que l'adresse suivante n'est pas une adresse de service après-vente.
Veuillez d'abord contacter le service mentionné.
Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document : M. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants :
Compatibilité électromagnétique
(2014/30/EU)
Directive RoHS
(2011/65/EU)*
* La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant. L'objet de la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du Parlement européen et du Conseil en date du 8 juin 2011 visant la restriction de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.
Normes harmonisées appliquées
EN 60745-1:2009/A11:2010
EN 60745-2-3:2011/A13:2015
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A2:2021
EN IEC 63000:2018
Désignation du modèle de la machine : Ponceuse multisupports PWBS 180 B3
Année de fabrication : 09-2022
Numéro de série : IAN 499896_2204
Bochum, le 20/07/2022
- Responsable qualité -
Sous réserve de modifications techniques à des fins de perfectionnement.
