Tip produs	Mașină de tuns iarba fără fir
Model	WG743E / WG743E.9
Tensiune nominală	40 V Max (2 × 20 V)
Viteză în gol	2800 / 3000 rpm
Diametru de tăiere	40 cm
Diametru carcasă	43 cm
Înălțime de tăiere	20 - 80 mm (7 poziții)
Capacitate coș de colectare	45 L
Tip baterie	Litiu-ion (Li-Ion)
Model baterie	WA3553 (4.0 Ah)
Model încărcător	WA3883 (port dublu)
Timp de încărcare (4.0 Ah)	1 h (1 baterie) / 2 h (2 baterii)
Greutate	15.2 kg (WG743E) / 13.9 kg (WG743E.9)
Diametru roți față	190 mm
Diametru roți spate	200 mm
Nivel de presiune acustică	75 dB(A)
Nivel de putere acustică	89.3 dB(A)
Vibrații (ah)	< 2.5 m/s²
Moduri de tăiere	Eco (ECO) și Rapid (POWER)
Indicator de umplere coș	Da (clapet indicator)
Mulcire	Da (insert de mulcire inclus)
Siguranță	Cheie de siguranță, blocare de siguranță
Mâner pliabil	Da
Utilizare prevăzută	Tunderea gazonului domestic

Întrebări frecvente - WG743E WORX

Cum pornesc mașina de tuns iarba WG743E?

Asigurați-vă că cheia de siguranță este introdusă și că ambele baterii sunt instalate. Țineți apăsat butonul de blocare, apoi apăsați declanșatorul mânerului pentru a porni. Eliberați declanșatorul pentru a opri.

Care este autonomia bateriei?

Cu două baterii de 4.0 Ah complet încărcate, autonomia poate ajunge până la 500 m² de gazon la înălțimea maximă de tăiere (8 cm până la 6 cm). Autonomia variază în funcție de starea ierbii, înălțimea de tăiere și ritmul de lucru.

Cum reglez înălțimea de tăiere?

Utilizați butonul de reglare a înălțimii de tăiere situat pe lateralul mașinii. Rotiți-l pentru a selecta una dintre cele 7 poziții între 20 mm și 80 mm.

Pot folosi mașina pe iarbă umedă?

Nu este recomandat să tundeți iarba umedă deoarece se poate lipi sub mașină și poate bloca coșul. În plus, iarba umedă crește riscul de alunecare și reduce calitatea tăierii.

Cum instalez sacul de colectare a ierbii?

Scoateți mai întâi insertul de mulcire dacă este prezent. Agățați sacul de mașină împingându-l ușor până se fixează. Verificați că clapeta de siguranță este închisă înainte de utilizare fără sac.

Ce fac dacă mașina vibrează anormal?

Opriți imediat mașina și scoateți cheia de siguranță. Verificați lamă pentru a detecta orice deteriorare sau dezechilibru. Dacă lama este îndoită, înlocuiți-o. Dacă este intactă, rotiți-o la 180° și strângeți. Dacă vibrația persistă, contactați un centru autorizat.

Cum ascut lama mașinii?

Scoateți cheia de siguranță, demontați lama și prindeți-o într-o menghină. Folosiți o pilă fină respectând unghiul de tăiere original. Piluiți și celălalt capăt îndepărtând cantități egale. Verificați echilibrul suspendând lama de centru: dacă o parte înclină, piluiți-o.

Cum încarc bateriile?

Conectați încărcătorul WA3883 la o priză de rețea. Introduceți fiecare baterie într-un port al încărcătorului. Indicatoarele se aprind: roșu pentru încărcare în curs, verde pentru încărcare completă. Timpul de încărcare este de 1 oră pentru o baterie 4.0 Ah singură și 2 ore pentru două baterii.

Ce fac dacă indicatorul încărcătorului nu se aprinde?

Verificați dacă încărcătorul este conectat corect la priza de rețea. Încercați o altă priză. Dacă problema persistă, încărcătorul este posibil defect și trebuie înlocuit.

Cum depozitez mașina?

Scoateți cheia de siguranță și bateriile. Curățați mașina cu o perie moale (fără apă). Pentru a economisi spațiu, apăsați butoanele mânerului și pliați mânerul superior. Depozitați într-un loc uscat și ferit de îngheț.

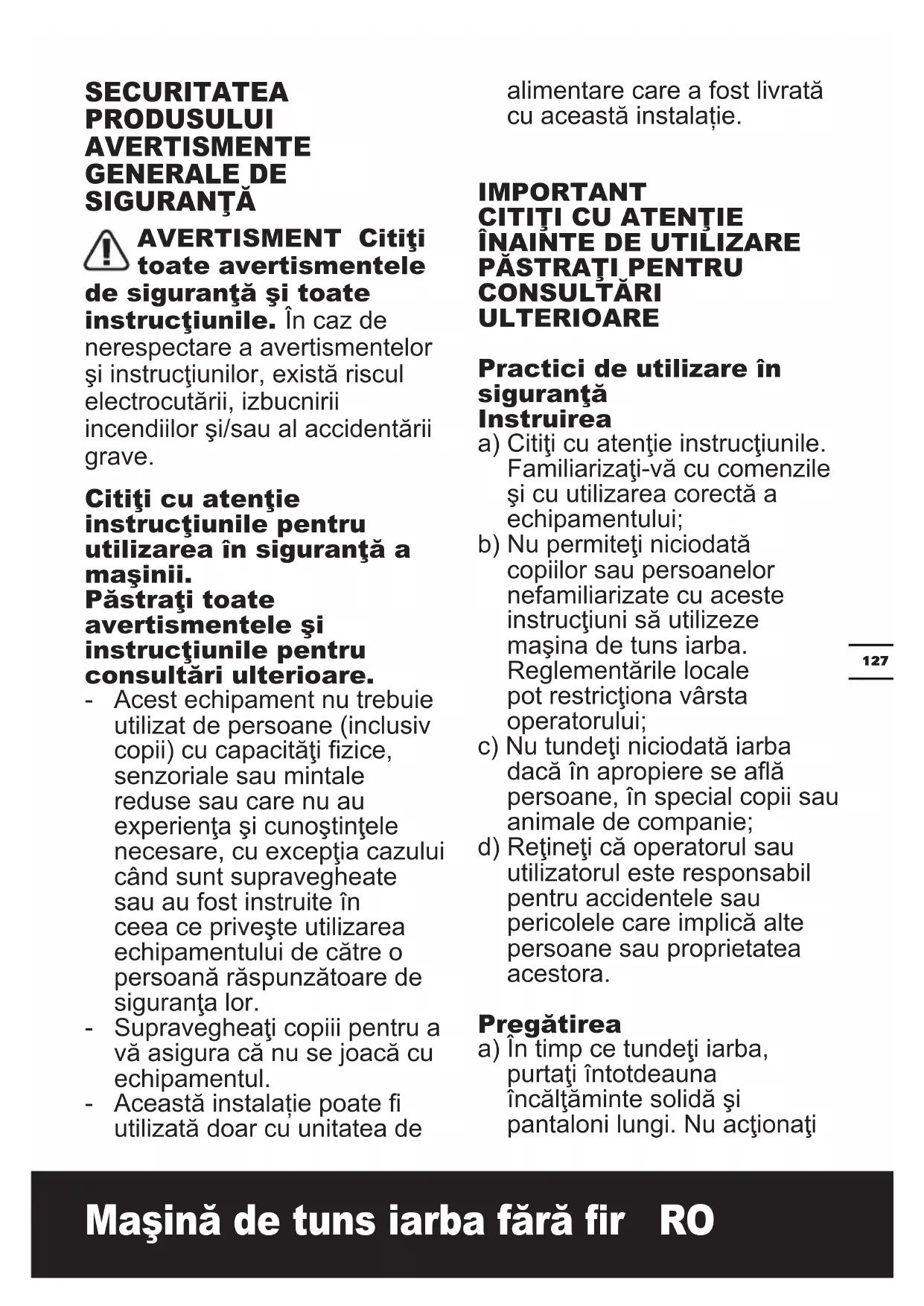

MANUAL DE UTILIZARE WG743E WORX

! AVERTISMENT Citiți toate avertismentele de siguranță și toate instrucțiunile. În caz de nerespectare a avertismentelor și instrucțiunilor, există riscul electrocutării, izbucnirii incendiilor și/sau al accidentării grave.

Citiți cu atenție instrucțiunile pentru utilizarea în siguranță a mașinii. Păstrați toate avertismentele și instrucțiunile pentru consultări ulterioare.

- Acest echipament nu trebuie utilizat de persoane (inclusiv copii) cu capacități fizice, senzoriale sau mintale reduse sau care nu au experiența și cunoștințele necesare, cu excepția cazului când sunt supravegheate sau au fost instruite în ceea ce privește utilizarea echipamentului de către o persoană răspunzătoare de siguranța lor.

- Supravegheați copiii pentru a vă asigura că nu se joacă cu echipamentul. - Această instalație poate fi utilizată doar cu unitatea de

alimentare care a fost livrată cu această instalație.

IMPORTANT CITITI CU ATENTIE ÎNAÎNTE DE UTILIZARE PĂSTRATI PENTRU CONSULTĂRI ULTERIOARE

Practici de utilizare în siguranță Instruirea

a) Citiți cu atenție instrucțiunile. Familiarizați-vă cu comenzile și cu utilizarea corectă a echipamentului;
b) Nu permiteți niciodată copiilor sau persoanelor nefamiliarizate cu aceste instrucțiuni să utilizeze mașina de tuns iarba. Reglementările locale pot restricționa vârsta operatorului;
c) Nu tundeți niciodată iarba dacă în apropiere se află persoane, în special copii sau animale de companie;
d) Rețineți că operatorul sau utilizatorul este responsabil pentru accidentele sau pericolele care implică alte persoane sau proprietatea acestora.

Pregătirea

a) În timp ce tundeți iarba, purtați întotdeauna încălțăminte solidă și pantaloni lungi. Nu acționați

echipamentul cu picioarele goale sau cu sandale;

b) Inspectați cu atenție zona în care va fi utilizat echipamentul și îndepărtați toate obiectele care pot fi proiectate de către mașină;
c) Înainte de utilizare, inspectați întotdeauna vizual lamele, şuruburile de lamă și ansamblul de cuțite pentru a vă asigura că nu sunt uzate sau deteriorate. Înlocuiti toate lamele și şuruburile deteriorate sau uzate pentru a menține echilibrarea mașinii.; Înlocuiti etichetele deteriorate sau ilizibile.

Functionarea

a) Operați mașina doar la lumina zilei sau la o lumină artificială puternică;
b)Evitați utilizarea echipamentului pe iarbă udă, dacă acest lucru este posibil;
c) Acordati întotdeauna atenție atunci când vă deplasați pe suprafețe înclinate;
d) Mergeti, nu alergați niciodată;
e)In cazul maşinilor rotative cu roți, tundeti iarba de-a lungul pantei, niciodată în sus sau în jos;
f) Acordati atenție maximă când schimbați direcția pe pante;
g) Nu tundeti iarba pe pante excesiv de abrupte;
h) Acordati atenție maximă când vă deplasați în marşarier sau când trageți mașina de tuns iarba către dvs.;

i) Opriți lama(ele) dacă mașina de tuns iarba trebuie înclinată pentru transport la traversarea unor suprafețe fără iarbă și atunci când transportați mașina de tuns iarba la sau de la locul de tuns iarba;
j) Nu utilizați niciodată mașina de tuns iarba cu dispozitive de protectie defecte sau fără dispozitivele de siguranță, de exemplu, deflectoare și/sau separatoare de iarbă;
k) Porniți cu atenție motorul conform instructiunilor, cu picioarele la distanță de lamă;
I) Nu înclinați mașina de tuns iarba când porniți motorul, cu excepția situațiilor în care mașina de tuns iarba trebuie înclinată pentru a porni. În acest caz, nu înclinați mașina mai mult decât este necesar și ridicati numai partea care este la distanță de operator;
m)Nu așezați mâinile sau picioarele în apropierea sau sub piesele rotative. Păstrați permanent distanța față de orificiul de descărcare;
n) Nu atingeți lamele înainte ca dispozitivul de dezactivare să fie îndepărtat și ca lamele să se oprească de tot;
o) Nu porniți mașina de tuns iarba când vă aflați în fața orificiului de descărcare.
p) Nu transportați mașina de tuns iarba când sursa de alimentare funcționează.
q) Opriti maşina de tuns iarba şi demontați dispozitivul de

dezactivare. Asigurați-vă că toate piesele mobile s-au oprit complet.

– de fiecare dată când lăsați mașina nesupravegheată,

– înainte de eliberarea unui blocaj,

– înainte de a controla, curăța sau lucra cu mașina,

– după ce ați lovit un obiect străin. Verificați mașina pentru a detecta eventualele deteriorări și efectuați reparațiile necesare înainte de a o repune în funcțiune sau de a o utiliza.

Dacă mașina de tuns iarba începe să vibreze în mod neobișnuit (verificați imediat).

– verificați-o cu privire la deteriorări.

– înlocuiti sau reparați orice piese deteriorate.

– verificați și strângeți orice piese slăbite.

Întreținerea și depozitarea

a) Mențineți toate piulițele, bolțurile și șuruburile strânse pentru a vă asigura că echipamentul este în bună stare de funcționare;

b) Controlați frecvent ca separatorul de iarbă să nu fie uzat sau deteriorat;

c) Pentru siguranță, înlocuiti componentele defecte sau uzate. Utilizați doar piese de schimb și accesorii originale.

d) Aveți grijă în timpul reglării mașinii de tuns iarba pentru

a preveni prinderea degetelor între lamele în mişcare și piesele fixe ale maşinii de tuns iarba..

e) Lăsați întotdeauna mașina de tuns iarba să se răcească înainte de a o depozita.

f) Când efectuați operațiuni de service asupra lamelor, rețineți că, deși sursa de alimentare este oprită, lamele pot fi mișcate în continuare.

Avertismente de siguranță pentru accumulator

a) Nu demontați, deschideți sau rupeti celulele sau acumulatorul.

b) Nu scurtcircuitati un accumulator.

Nu depozitați acumulatoarele la întâmplare într-o cutie sau într-un sertar unde s-ar putea scurtcircuita între ele sau prin materiale conductoare.

Când acumulatorul nu este utilizat, țineți-l la distanță de alte obiecte metalice, precum agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care pot crea contact între cele două borne. Scurtcircuitarea bornelor acumulatorului poate cauza arsuri sau incendii.

c) Nu expuneți acumulatorul la

căldură sau foc. Evitați depozitarea în lumina directă a soarelui.

d) Nu supuneti acumulatorul la şocuri mecanice.

e)În cazul scurgerii acumulatorului, aveți grijă ca lichidul să nu intre în contact cu pielea sau ochii. În cazul contactului, spălați zona afectată cu apă din belşug și solicitați asistență medicală.

f) Consultați medicul imediat dacă ați înghițit o celulă sau un acumulator.

g)Mentineți acumulatorul curat și uscat.

h)Ştergeți bornele acumulatorului cu o cârpă curată și uscată dacă se murdăresc.

i) Acumulatorul trebuie încărcat înainte de utilizare. Consultați întotdeauna aceste instrucțiuni și utilizați procedura de încărcare corectă.

j) Nu lăsați accumulatorul la încărcat dacă nu îl utilizati.

k)După perioade extinse de depozitare, poate fi necesară încărcarea și descărcarea accumulatorului de mai multe ori pentru

a obtine performante maxime.

I) Acumulatorul oferă cele mai bune performanțe când este operat la temperatura normală a camerei (20 °C ± 5 °C).

m)Când depuneți la deșeuri acumulatoarele, păstrați separat acumulatoarele unor sisteme electrochimice diferite.

n)Reîncărcați folosind doar încărcătorul specificat de worx. Nu utilizați niciun alt încărcător în afară de cel conceput specific pentru utilizarea cu acest echipament. Un încărcător destinat unui anumit tip de accumulator poate genera riscul de izbucnire a incendiilor dacă este utilizat cu un alt accumulator.

o)Nu utilizati acumulatoare care nu sunt concepute pentru utilizarea cu acest echipament.

p)Nu lăsați accumulatorul la îndemâna copiilor.

q)Păstrați documentația originală a produsului pentru consultări ulterioare.

r) Scoateți acumulatorul din echipament dacă nu îl utilizati.

s) Depuneți acumulatorul la deșeuri în mod corespunzător.

t) Nu introduceți în aparat acumulatoare care provin de la producători diferiti sau cu capacități, dimensiuni sau tipuri diferite.
u)Nu scoateți pachetul de acumulatoare din ambalajul lui original decât în momentul premergător utilizării acestuia.
v) Tineți cont de polaritatea (+) și (−) indicate pe acumulator pentru asigura o utilizare corectă a acestuia.

SIMBOLURI

	Citiți manualul de instrucțiuni înainte de utilizarea acestei mașini
	Instruiti persoanele aflate în zonă să păstreze distanța.
	Aveți grijă la lamele ascuțite.Lamele continuă să se rotească după oprirea motorului. Îndepărtați dispozitivul de dezactivare înainte de lucrările de întreținere.
	Produsele electrice nu trebuie depuse la deșeuri împreună cu gunoiul menajer. Vă rugăm să depuneți produsele electrice la unitățile de reciclare existente.Consultați-vă cu autoritățile locale sau cu distribuitorul pentru sfaturi privind reciclarea.
	Baterie Li-Ion. Acest produs a fost marcat cu simbolul referitor la ‘colectarea separată’ a tuturor blocurilor de baterii și a carcasei de baterie. Acestea vor fi apoi reciclate sau demontate pentru a se reduce impactul asupra mediului. Blocurile de baterii pot fi periculoase pentru mediu și sănătatea umană pentru că ele conțin substanțe periculoase.
	Nu ardeți
	Bateriile pot intra în circuitul apei, dacă sunt lichidate incorrect, fapt ce poate fi periculos pentru ecosistem.Nu lichidați deșeurile de baterii la fel ca deșeuri comunale nesortate.

1. CHEIA SECURITATE

2. MÂNERUL CAUȚIUNII

3. CLEMA DE CABLU

4. MÂNER SUPERIOR

5. MÂNERUL DE JOS

6. INDICATOR DE NIVEL AL BATERIEI

7. CAPAC BATERIE

8. BUTONUL DE REGLARE A ÎNĂLTIMII DE TĂIERE

9. MÂNERUL DE TRANSPORT

10. MÂNERUL BUTONULUI, JOS

11. CLAPĂ DE SIGURANȚĂ

12. COLECTIE DE PUNGI DE IARBĂ

13. MÂNER PENTRU GEANTĂ

14. INDICATORUL SACULUI DE IARBĂ

15. MÂNERUL BUTONULUI, SUPERIOR

16. INSERT DE MULCIRE

17. PACHET DE BATERII (VEZI FIGURA E) *

18. ȘURUB CU LAMĂ (VEZI FIGURA N1)

19. LAMA (VEZI FIGURA N1)

20. DISC DE TĂIERE INTELIGENT

*Nu toate accesoriiile illustrate sau descrise sunt incluse în livrarea standard.

DATE TEHNICE

Tip WG743E, WG743E.9 (740-789 - denumirea echipamentului, reprezentând Maşină de tuns iarba cu accumulator)

	WG743E WG743E.9
Voltaj 40V Max (2x20V Max)*
Fără viteză de încărcare	2800 / 3000 spm
Dimensiunea de pe punte	43cm
Diametrul tăierii 40cm
Diametrul roții din față	190mm
Diametrul roții din spate	200mm
Înălțimea de tăiere	20mm-80mm

Pozitia înălțimii de tăiere	7
Abilitatea de a colecta iarba	45L
Tip baterie lon de liiu /
Modelul bateriei WA3553 (4.0Ah) /
Modelul încărcător	WA3883 /
Nivelul încărcătorului	Intrare:100-240V~50-60HzRezultat 1: 20V=2.0A ***Rezultat 2: 20 V=2.0 A***	/
Timp de încărcare (aprox.)
Pachet de baterii:2.0 Ah (1pc)2.0 Ah (2pcs)4.0 Ah (1pc)4.0 Ah (2pcs)	0.5 hr1 hr1 hr2 hrs	/
Greutatea mașinii	15.2kg 13.9kg

** Tensiunea poate fi măsurată fără a fi nevoie de sarcină. Tensiunea inițială a bateriei este de maximum 20 de volți. Tensiunea nominală este de 18 volți.
*** leşirea încărcătorului 1 și ieşirea 2 indică faptul că cele două porturi au aceeași tensiune și curent de ieşire.

ACCESORII

	WG743E	WG743E.9
Pachet de baterii (WA3553)	2	/
Încărcător (WA3883) 1	/
Colectie de pungi de iarbă	1
Insert de mulcire	1
Clema de cablu	2
Mânerul butonului	4

Vă recomandăm să achiziționați accesoriiile de la același magazin de la care ați cumpărat unealta. Consultați ambalajul accesoriiului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistență și sfaturi.

INFORMATII PRIVIND ZGOMOTUL

Presiune sonoră ponderată A L	_wA =75 dB(A
K_pA 3 dB (A)
Putere sonoră ponderată A L	_wA =89.3 dB(A)
K_wA	3 dB(A)
Purtați echipament de protectie pentru urechi.

INFORMATII PRIVIND VIBRATIILE

Vibratie ponderată tipică a	_h <2.5 m/s^2
Marjă de eroare K = 1.5 m/s^2

AVERTISMENT: Valoarea emisiilor de vibrații în timpul utilizării effective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcție de modul în care unealta este utilizată, în funcție de următoarele exemple și alte variații privind utilizarea uneltei:

Modul în care este utilizată unealta și materialele tăiate sau găurite.

Unealta să fie într-o stare bună și întreținută corespunzător. Utilizarea accesoriiului corect pentru unealtă, fiind ascuțit și în bună stare de funcționare.

Strângerea cu fermitate a mânerelor și utilizarea oricâror accesorii anti-vibrații.

lar unealta este utilizată conform destinației de utilizare și acestor instrucțiuni.

Această unealtă poate cauza sindromul vibrației măinii-brațului dacă nu este utilizată corespunzător.

AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condițiile de utilizare reale trebuie de asemenea să țină cont de toate componentele ciclului de operare, precum momentele când unealta este oprită și când merge în gol, dar nu efectuează operația propriu-zisă. Acest lucru ar putea reduce semnificativ nivelul de expunere pe durata totală de lucru.

Ajută la reducerea riscului de expunere la vibratii.

Utilizați ÎNTOTDEAUNA dălți, burghie și lame ascuțite. Întrețineți unealta în conformitate cu aceste instrucțiuni și mentineti-o bine lubrifiată (dacă este cazul).

Dacă unealta va fi utilizată în mod regulat, investiți în accesorii anti-vibrații.

Planificati-vă lucrul pentru a desfășura utilizarea uneltelor cu nivel ridicat de vibrații de-a lungul mai multor zile.

INSTRUCTIUNI DE UTILIZARE

NOTĂ: Citiți instrucțiunile de operare înainte de a porni dispozitivul.

Utilizare posibilă

Acest produs este folosit pentru cosirea gazonului acasă.

ASAMBLARE ŞI OPERARE

ACTIUNE FIGURA
ASAMBLARE
Asamblarea barei de mânerNOTĂ:Alegeti unul dintre cele două găuri din mânerul de jos pentru a atinge înălțimea dorită a mânerului.	ConsultațiFig. A1, A2,A3, A4, A5
Potrivirea pungilor de iarbă	ConsultațiFig.B1, B2,B3, B4
Se montează captura de iarbă pe cositoareNOTĂ:Îndepărtați inserția de protecție de la cositor înainte de a instala priză de iarbă.NOTĂ:Apăsați ușor captura de iarbă pentru a vă asigura că este complet instalat.	ConsultațiFig.C1, C2,C3
Verificați starea de încărcare a baterieiNOTĂ:Figura D1 se aplică numai bateriilor cu indicatoare de baterie.	ConsultațiFig.. D1
Încărcați bateriaNOTĂ:Bateria nu este complet încărcată în fabrică. Fiecare baterie trebuie să fie complet încărcată înainte de prima cosire.Încărcați întotdeauna ambele baterii în același timp. Pentru mai multe informații, consultați manualul încărcătorului.	ConsultațiFig. D2
Instalarea / scoaterea baterieiNOTĂ:•Aparatul va funcționa numai după instalarea a 2 baterii.Utilizați întotdeauna două baterii de aceeași capacitate și încărcați complet ambele baterii.•Dacă două baterii sunt utilizate cu surse de alimentare diferite, dispozitivul va funcționa doar cu un numitor comun mai mic.	ConsultațiFig. E
OPERATIUNE
Indicatorul nivelului bateriei de pe mașinăConsultați detalii în secțiuneaSTATUS BATERIEIMPORTANTCând o singură lumină este aprinsă, chiar dacă cositorul poate încă così, folosiți cel puțin o baterie și încărcați-o.Functionționarea cositoarei atunci când bateria este descărcată poate scurta durata de viață și reduce performanța.Dacă nu există lumini, cel puțin o baterie nu este complet introdusă sau este posibil să fie defect. Verificați cu atenție dacă bateria este complet așezată.	ConsultațiFig. F
Porniți & oprire	ConsultațiFig. G1, G2
Selectarea DISC DE TĂIERE INTELLIGENTMODUL ECOCând tăiați în condiții de zi cu zi, setați roata de tăiere inteligentă în modul ECO pentru a îndepărta aproximativ 1 inch de iarbă simultan.MODUL TURBOCând tăiați iarba groasă sau supraaglomerată, setați roata de tăiere inteligentă pe POWER.	ConsultațiFig..H1,H2

Reglați înălțimea de tăiere	ConsultațiFig. I
Punga de iarbă indicator completStare goală: clapa plutitoare (a)	ConsultațiFig.J1
Stare completă: clapa cade jos (b)
Scoateți / goliți punga cu iarbă	ConsultațiFig. J2
ATENTIE! Verificați dacăușa de siguranță închidescurgerea înainte de utilizare.Nu folosiți niciodată protecția desiguranță când folosiți o cositoarecare nu are instalată o pungă depaie.
Instalați mufa de acoperire	ConsultațiFig. K
DepozitareAtenție:Scoateți întotdeaunabateria și cheia de siguranță cusus în jos în timpul depozitării.	ConsultațiFig. L1, L2

INDICATOARELE LED DE STARE ALE BATERIEI (Consultați fig. F)

Dacă doriți să aflați nivelul de încărcare al pachetului de acumulatoare, apăsați butonul de lângă indicatorul luminos al nivelului de încărcare al pachetului de acumulatoare înainte de utilizarea sau după utilizarea mașinii. În timpul utilizării mașinii, indicatorul luminos al nivelului de încărcare al pachetului de acumulatoare va indica automat nivelul de încărcare al acestuia. Indicatorul luminos detectează și indică în mod constant starea pachetului de acumulatoare. La mașinile care conțin un pachet de acumulatoare în care puterea celor două acumulatoare incluse diferă, indicatorul luminos al nivelului de încărcare indică nivelul de încărcare al acumulatorului cu nivelul de încărcare mai scăzut.

Indicatorul stării de încărcare a accumulatorului	Starea accumulatorului
Ard cinci LED-uri verzi	Cele două acumulatoare sunt încărcate foarte bine.
Ard două, trei sau patru LED-uri verzi.	Există energie în cele două acumulatoare. Cu cât ard mai multe LED-uri verzi, acumulatoarele dețin cu atât mai multă energie.
Doar un singur LED verde este aprins (	Cel puțin un accumulator este descărcat și trebuie reîncărcat.
Nu arde niciun LED.	Cel puțin un accumulator este instalat greșit sau este defect.
Doar un singur LED pâlpâie de două ori într-un ciclu.	Cel puțin un accumulator este complet descărcat (vă rugăm să vă referiți la paragraful care descrie starea de încărcare a accumulatorului). Vă rugăm să reîncărcați simultan cele două acumulatoare înainte de o nouă utilizare a mașinii sau înainte de stocarea ei.
Doar un singur LED pâlpâie de trei ori într- un ciclu.	Cel puțin un accumulator s-a supraîncălzit, așteptați răcirea lui/lor înainte de a reîncepe munca.
Doar un singur LED pâlpâie de patru ori într-un ciclu.	Mașina este suprasolicitată. Măriți înălțimea de tundere a ierbii sau împingeți mașina mai încet.

SFATURI PENTRU TUNDEREA IERBII

NOTĂ: INSPECTAȚI ÎNTOTDEAUNA ZONA UNDE TREBUIE UTILIZATĂ MAȘINA DE TUNS IARBA ȘI ÎNDEPĂRTAȚI TOATE PIETRELE, CRENGILE, CABLURILE, OBIECTELE DE METAL ȘI ALTE RESTURI CARE POT FI

PROIECTATE DE LAMA ROTATIVĂ.

1. Cosiți de-a lungul pantelor, niciodată în sus sau în jos. Procedați cu atenție maximă când schimbați direcția pep ante. Nu cosìți pante excesiv de abrupte. Asigurați-vă întotdeauna o poziție stabilă
2. Când treceți prin orice zonă de pietriș, eliberați mânerul de balustradă pentru a "OPRIT" cositorul (lama poate arunca pietre).
3. Setați mașina de tuns iarba la înălțimea de tăiere maximă când cosiți pe teren accidentat sau cu buruieni înalte. Îndepărtarea a prea multă iarbă o dată poate cauza decuplarea disjuncorului și oprirea mașinii de tuns iarba.
4. Dacă sacul pentru iarbă este utilizat în sezonul de creștere rapidă, iarba poate înfunda orificiul de descărcare. Slăbiți mânerul brațului pentru a “OPRIT” cositorul și scoateți cheia de siguranță. Îndepărtați sacul pentru iarbă și scuturați iarba din capătul din spate al sacului. Curățați iarba sau alte resturi care se pot afla în orificiul de descărcare. Reașezați sacul pentru iarbă.
5. În cazul în care cositorul începe să vibreze excesiv, slăbiți mânerul brațului pentru a “OPRIT “cositorul și scoateți cheia de siguranță. Verificați imediat cauza. Vibrația este un avertisment de pericol. Nu acționați mașina de tuns iarba până la efectuarea unei verificări de service.
6. ÎNCEPETI ÎNTOTDEAUNA MÂNTUL DE BAILĂ PENTRU A "OPRIT "S-A DEFORMA ȘI A Scoate TASA DE SIGURANȚĂ CÂND IEȘIRE DE LA DISPOZIȚIELE DISPOZITIVULUI PENTRU O ORA SCURTĂ.

MĂRIMEA SUPRAFETEI TUNSE

Mărimea suprafeței tunse poate fi influențată de câțiva factori, cum sunt înălțimea de tundere, umiditatea gazonului, lungimea tulpinilor ierbii și densitatea ierbii. Pornirea și oprirea prea frecventă a mașinii de tuns gazon în cursul operației de tundere a gazonului cauzează în plus micșorarea suprafeței tunse.

Următorul tabel prezintă zonele potențiale de

tăiere pe baza condițiilor specifice de tăiere.

Înălțimea de tăiere	Lot recomandat (maxim)
Tăiați 8 cm până la 6 cm	Cu 2 * 20 V / 4.0 Ah baterii
	Până la 500 m^2 *

* cu utilizarea simultană a 2 acumulatori încărcați complet.

SFATURI:

1) Vă recomandăm să efectuați tunderea gazonului la intervale scurte, pentru a putea umbla în tempoul normal și a nu porni/opri prea frecvent mașina de tuns gazon în cursul lucrului.
2) Vă rugăm să asigurați întotdeauna utilizarea simultană a două acumulatoare încărcate complet să și tundeți întotdeauna maximum la 1/3 din înălțimea gazonului pentru a fi asigurată puterea optimă a mașinii de tuns gazon.
3) În cazul cosirii ierbii înalte, umblați încet, pentru a se asigura o cosire mai eficientă și evacuarea reglementară a ierbii cosite.
4) Evitați cosirea ierbii umede, deoarece aceasta s-ar lipi pe partea inferioară a mecanismului de tăiere iar iarba cosită nu ar putea fi captată corect și evacuată.
5) În cazul unui gazon nou sau des, alegeti o înălțime de tundere mai mare, prelungind astfel durata de utilizare a bateriei.

ÎNTRETINEREA

AVERTISMENT: Opriti maşina de tuns iarba și îndepărtați cheia de

siguranță înainte de îndepărtarea sacului pentru iarbă.

NOTĂ: Pentru asigurarea unei durate de funcționare prelungite și fiabile, efectuați următoarele proceduri de întreținere în mod regulat. Verificați existența unor defecte evidente, cum ar fi o lamă slăbită, deplasată sau deteriorată, garnituri slăbite, sau componente defecte sau uzate. Verificați ca dispozitivele de protecție și capacele să nu fie deteriorate și să fie atașate corect pe mașina de tuns iarba. Efectuați lucrările de întreținere și reparațiile necesare înainte de acționarea mașinii de tuns iarba. Dacă mașina de tuns iarba se defectează în ciuda întreținerii normale, contactați linia de asistență pentru clienti.

ASCUTIREA LAMEI

PĂSTRAȚI LAMA ASCUȚITĂ PENTRU O PERFORMANȚĂ DE COSIRE OPTIMĂ. PURTAȚI OCHELARI DE PROTECTIE ADECVAȚI ÎN TIMPUL ÎNDEPĂRTĂRII, ASCUȚIRII ȘI INSTALĂRII LAMEI. ASIGURAȚI- VĂ DE ÎNDEPĂRTAREA CHEII DE SIGURANȚĂ.

Ascuțirea lamei de două ori în timpul sezonului de cosire este suficientă de obicei, în circumstanțe normale. Nisipul cauzează tocirea rapidă a lamei. Dacă gazonul conține sol nisipos, poate fi necesară ascuțirea mai frecventă. ÎNLOCUIȚI IMEDIAT LAMA ÎNDOITĂ SAU DETERIORATĂ.

CÂND ASCUTITI LAMA:

1. Asigurați-vă de menținerea echilibrului lamei.
2. Ascuțiți lama la unghiul de tăiere inițial.
3. Ascuțiți marginile de tăiere de pe ambele capete ale lamei, îndepărtând cantități egale de material de pe ambele capete.

NOTĂ:

1. Asigurați-vă că ați oprit mașina de tuns iarba și ați scos cheia.
2. Aşezati maşina în modul vertical de depozitare.

PENTRU ASCUȚIREA LAMEI ÎN MENGHINĂ (Consultați fig. M1)

1. Înainte de a scoate lama, eliberați mânerul mânerului, lama s-a oprit și cheia de siguranță a fost scoasă.
2. Îndepărtați lama de pe mașina de tuns iarba. Vedeți instrucțiunile pentru îndepărtarea și atașarea lamei.
3. Fixați lama M1-1 în menghină M1-2.
4. Purtatii ochelari de protecție și aveți grijă să nu vă tăiați.
5. Piliți cu atenție marginile de tăiere ale lamei cu o pilă fină M1-3 sau cu o piatră de ascuțit.

6. Verificați echilibrul lamei. Vedeți instrucțiunile pentru echilibrarea lamei.

7. Reaşezati lama pe maşina de tuns iarba și strângeti ferm. Consultați instrucțiunile de mai jos.

ECHILIBRAREA LAMEI (Consultați fig. M2)

Verificați echilibrul lamei prin amplasarea orificiului central al lamei M2-1 în mânerul unui cui sau al unei şurubelnițe M2-2, fixată orizontal într-o menghină M2-3. Dacă oricare capăt al lamei se rotește în jos, piliți acel capăt. Lama este echilibrată corect atunci când nu cade niciun capăt.

ÎNTRETINEREA LAMEI (Consultați fig. N1, N2)

Înlocuiți lama de metal după 50 de ore de cosit sau după 2 ani, oricare situație survine prima – indiferent de stare. Urmați aceste proceduri pentru îndepărtarea și înlocuirea lamei. Aveți nevoie de mănuși de grădinărit (nu sunt furnizate) și de o cheie pentru piulițe (nu este furnizată) pentru îndepărtarea lamei. Țineți lama (19) și deșurubați piulița lamei (18) în sens contrar acelor de ceasornic, utilizând cheia pentru piulițe. Scoateți lama (19) și montați una nouă pe șurubul lamei. Asigurați-vă că lama este poziționată corect și apoi strângeți ferm șurubul (18).

DEPOZITAREA (Consultați fig. L1, L2)

Opriți mașina de tuns iarba și îndepărtați întotdeauna cheia de siguranță. Curățați bine exteriorul mașinii utilizând o perie moale și o cârpă. Nu utilizați apă, solventi sau substanțe de lustruit. Îndepărtați toată iarba și resturile, în special din fantele de ventilație.

Răsturnați mașina pe o parte și curățați zona lamei. Dacă iarba tunsă este acumulată în zona lamei, îndepărtați-o cu un obiect din plastic sau lemn.

Depozitați mașina într-un loc uscat. Nu amplasați alte obiecte pe mașină.

Pentru a ușura stocarea mașinii, vă rugăm să eliberați butonul de fixare a mânerului și pliați mânerul superior conform celor indicate în fig. L1 & L2.

PROTECTIA MEDIULUI ÎNCONJÜRĂTOR

Deşeurile produselor electrice nu se vor arunca împreună cu deşeurile menajere. Reciclați acolo unde există instalații de reciclare. Consultați autoritățile locale sau vânzătorul pentru recomandări privind reciclarea.

DETECTAREA DEFECTIUNILOR

Simptome Remediere
1. Cositoare nu poate fi acționată atunci când mânerul arcului a fost activat.	A. Verificați dacă cheia de siguranță a fost instalată și introdusă complet și dacă butonul aflat pe carcasa comutatorului este apăsat până la refuz.B. Eliberați mânerul pentru a închide cositorul. Deconectați cheia de siguranță, răsuciți și verificați dacă lama se poate roti liber. Dacă nu este gratuită, contactați un furnizor de servicii autorizat. Lama trebuie să se rotească liber.C. Acumulatorul a fost încărcat complet? Conectați încărcătorul și așteptați aprinderea LED-ului verde.
2. Motorul se oprește în timpul operațiunii de tuns iarba.	A. Eliberați mânerul pentru a închide cositorul. Deconectați cheia de siguranță, răsuciți și verificați dacă lama se poate roti liber. Dacă nu este gratuită, contactați un furnizor de servicii autorizat. Lama trebuie să se rotească liber.B. Ridicați roțile până la cea mai înaltă poziție de tăiere și porniți mașina.C. Acumulatorul a fost încărcat complet? Conectați încărcătorul și așteptați aprinderea LED-ului verde.D. Evitați suprasolicitarea mașinii. Reduceți capacitatea de tăiere a ierbii prin împingerea mai înceată a mașinii sau măriți înălțimea de tăiere. Sau efectuați ambele corecții.
3. Mașina de tuns iarba funcționează, dar performanța de tundere este nesatisfăcătoare sau nu poate tunde toată iarba.	A. Acumulatorul a fost încărcat complet? Conectați încărcătorul și așteptați aprinderea LED-ului verde.B. Eliberați mânerul pentru a închide cositorul. Trageți cheia de securitate. Întoarceți cositorul și verificați: Lama este ascuțită - mențineți lama ascuțită. Puntea și jgheabul de refulare sunt blocate.C. Înălțimea roții nu trebuie să fie niciodată prea mică din cauza stării gazonului. Măriți înălțimea de tăiere.
4. Împingerea mașinii de tuns iarba este foarte dificilă.	A. Măriți înălțimea de tăiere pentru a reduce frecarea dintre puntea inferioară și iarbă. Verificați rotirea liberă a fiecărei roți.
5. Mașina de tuns iarba este anormal de zgomotoasă și vibrează.	A. Eliberați mânerul pentru a închide cositorul. Trageți cheia de securitate. Rotiți cositorul și verificați lama pentru a vă asigura că nu este îndoită sau deteriorată. Dacă lama este deteriorată, înlocuiti lama. Dacă partea de jos a punții este deteriorată, duceți cositorul la un centru de service autorizat.B. Dacă lama nu are daune vizibile, cositorul va continua să vibreze: Slăbiți mânerul de pe mâner pentru a închide cositorul, scoateți cheia de siguranță și îndepărtați lama. Rotiți lama la 180 de grade și strângeți din nou. Dacă cositorul vibrează în continuare, du-l la un centru de service autorizat.
6. LED-ul încărcătorului acumulatorului este stins.	A. Verificați conectarea ștecherului.B. Înlocuiti încărcătorul.
7. LED-ul încărcătorului acumulatorului nu vrea să ardă cu lumină verde.	A. Acumulatorul trebuie verificat. Duceți-l la un service autorizat.
8. Mașina de tuns iarba nu reușește să colecteze firele de iarbă tăiate cu ajutorul sacului de colectare a ierbii.	A. Scoateți placa de acoperire când utilizați sacul.B. Chuta este blocată. Eliberați mânerul pentru a închide cositorul. Trageți cheia de securitate. Curățați jgheabul de tunsori de iarbă.C. Prea multă iarbă tăiată. Măriți înălțimea de tăiere prin înălțarea roților deoarece astfel scurtați lungimea de tăiere.D. Sacul este plin. Goliți sacul mai des.
9. La curățarea terenului există decupaje vizibile.	A. Prea multă iarbă tăiată. Măriți înălțimea de tăiere prin înălțarea roților deoarece astfel scurtați lungimea de tăiere. Nu tăieți mai mult de 1/3 din lungimea totală a firelor.B. Verificați tăișul lamei. Păstrați întotdeauna lama ascuțită.
10. Durată de funcționare scăzută sau redusă după mai multe utilizări.	A. Trimiteți/duceți mașina la un service autorizat – s-ar putea să aibă mevoie de un accumulator nou.
11. LED-ul încărcătorului accumulatorului pâlpâie cu lumină roșie și accumulatorul nu poate fi încărcat.	A. În timpul unei reîncărcări neîntrerupte accumulatorul se poate supraîncălzi. Scoateți accumulatorul din încărcător și așteptați până se răcește la o temperatură de maxim 42°C sau la una mai scăzută de atât.

DECLARATIE DE CONFORMITATE

Noi,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Declarăm că produsul,

Descriere Maşină de cosit iarba fără cordon WORX

Tip WG743E, WG743E.9 (740-789 - denumirea echipamentului, reprezentând Maşină de tuns iarba cu accumulator)

Este conform cu următoarele Directive,

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC modificată prin 2005/88/EC

2000/14/EC modificată prin 2005/88/EC:

- Procedură de evaluare a conformității conformă cu

Anexa VI

- Nivel de putere sonoră măsurat 89.3 dB(A)

- Nivel de putere sonoră garantat declarat 92 dB(A)

Organismul notificat implicat

Standardele sunt conforme cu,

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO

3744, EN 55014-1, EN 55014-2

Persoana autorizată să compileze fişierul tehnic,

Denumire: Marcel Filz

Adresă: Positec Germany GmbH, Grüner Weg
