Producttype	Draadloze grasmaaier
Model	WG743E / WG743E.9
Nominale spanning	40 V Max (2 × 20 V)
Onbelast toerental	2800 / 3000 tpm
Snijdiameter	40 cm
Maaidek diameter	43 cm
Snijhoogte	20 - 80 mm (7 standen)
Capaciteit van de opvangzak	45 L
Accutype	Lithium-ion (Li-Ion)
Accumodel	WA3553 (4.0 Ah)
Laadapparaat model	WA3883 (dubbele poort)
Laadtijd (4.0 Ah)	1 u (1 accu) / 2 u (2 accu's)
Gewicht	15.2 kg (WG743E) / 13.9 kg (WG743E.9)
Diameter voorwielen	190 mm
Diameter achterwielen	200 mm
Geluidsdrukniveau	75 dB(A)
Geluidsvermogensniveau	89.3 dB(A)
Vibratie (ah)	< 2.5 m/s²
Maaimodi	Eco (ECO) en Snel (POWER)
Indicator voor volle opvangzak	Ja (aanwijsklep)
Mulchen	Ja (mulch-inzetstuk inbegrepen)
Veiligheid	Veiligheidssleutel, veiligheidsvergrendeling
Inklapbare handgreep	Ja
Beoogd gebruik	Grasmaaien in de tuin

Veelgestelde vragen - WG743E WORX

Hoe start ik de grasmaaier WG743E?

Zorg dat de veiligheidssleutel is geplaatst en beide accu's zijn geïnstalleerd. Houd de vergrendelknop ingedrukt en druk op de trekker van de handgreep om te starten. Laat de trekker los om te stoppen.

Wat is de accuduur?

Met twee volledig opgeladen accu's van 4,0 Ah kan de duurtijd oplopen tot 500 m² gazon bij maximale snijhoogte (8 cm tot 6 cm). De duurtijd varieert afhankelijk van de staat van het gras, de snijhoogte en de snelheid.

Hoe stel ik de snijhoogte in?

Gebruik de knop voor het instellen van de snijhoogte aan de zijkant van de grasmaaier. Draai hem om een van de 7 standen tussen 20 mm en 80 mm te selecteren.

Kan ik de grasmaaier op nat gras gebruiken?

Het wordt afgeraden om nat gras te maaien omdat het onder de maaier kan blijven plakken en de opvangzak kan verstoppen. Bovendien vergroot nat gras het risico op uitglijden en vermindert het de maaikwaliteit.

Hoe installeer ik de grasopvangzak?

Verwijder eerst de mulch-inzet indien aanwezig. Haak de zak aan de maaier door hem zachtjes te duwen zodat hij vastklikt. Controleer of de veiligheidsklep gesloten is bij gebruik zonder zak.

Wat te doen als de grasmaaier abnormaal trilt?

Stop onmiddellijk de maaier en verwijder de veiligheidssleutel. Controleer het mes op schade of onbalans. Als het mes verbogen is, vervang het dan. Als het intact is, draai het 180° en draai het weer vast. Als de trilling aanhoudt, neem dan contact op met een erkend servicecentrum.

Hoe slijp ik het mes van de grasmaaier?

Verwijder de veiligheidssleutel, neem het mes eraf en zet het vast in een bankschroef. Gebruik een fijne vijl en volg de oorspronkelijke snijhoek. Vijl ook het andere uiteinde door gelijke hoeveelheden te verwijderen. Controleer de balans door het mes aan het midden op te hangen: als een kant zwaarder is, vijl die kant.

Hoe laad ik de accu's op?

Sluit de lader WA3883 aan op een stopcontact. Plaats elke accu in een poort van de lader. De indicatielampjes gaan branden: rood voor laden, groen voor volgeladen. De laadtijd is 1 uur voor één 4,0 Ah accu en 2 uur voor twee accu's.

Wat te doen als het lampje van de lader niet brandt?

Controleer of de lader correct is aangesloten op het stopcontact. Probeer een ander stopcontact. Als het probleem aanhoudt, is de lader mogelijk defect en moet deze worden vervangen.

Hoe berg ik de grasmaaier op?

Verwijder de veiligheidssleutel en de accu's. Maak de machine schoon met een zachte borstel (geen water). Om ruimte te besparen, druk op de handgreepknoppen en klap de bovenste handgreep in. Bewaar op een droge en vorstvrije plaats.

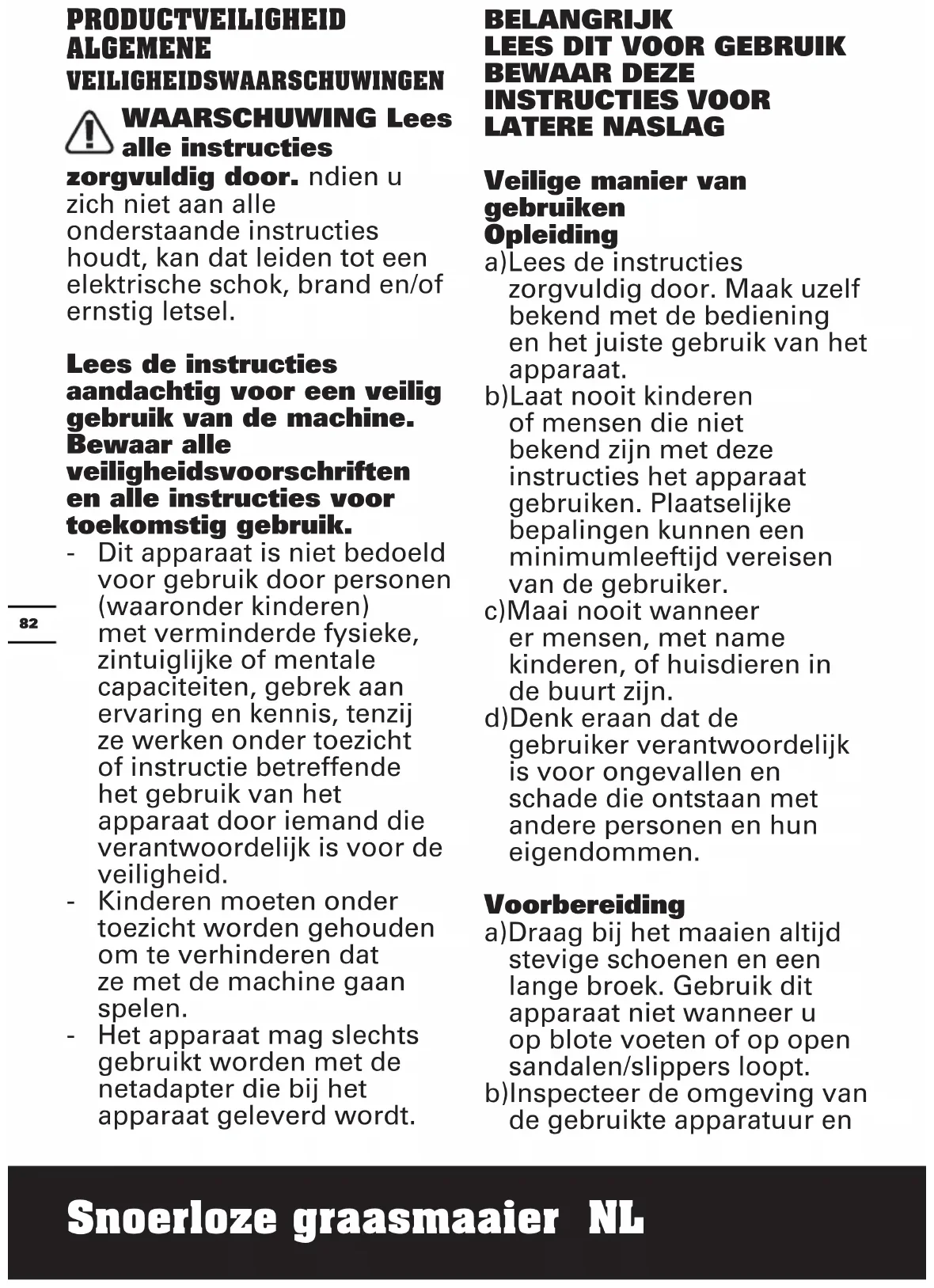

GEBRUIKSAANWIJZING WG743E WORX

zorgvuldig door. ndien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Lees de instructies aandachtig voor een veilig gebruik van de machine. Bewaar alle veiligheidsvoorschriften en alle instructies voor toekomstig gebruik.

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze werken onder toezicht of instructie betreffende het gebruik van het apparaat door iemand die verantwoordelijk is voor de veiligheid.
• Kinderen moeten onder toezicht worden gehouden om te verhinderen dat ze met de machine gaan spelen.
• Het apparaat mag slechts gebruikt worden met de netadapter die bij het apparaat geleverd wordt.

BELANGRIJK LEES DIT VOOR GEBRUIK BEWAAR DEZE INSTRUCTIES VOOR LATERE NASLAG

Veilige manier van gebruiken Opleiding

a)Lees de instructies zorgvuldig door. Maak uzelf bekend met de bediening en het juiste gebruik van het apparaat.
b)Laat nooit kinderen of mensen die niet bekend zijn met deze instructies het apparaat gebruiken. Plaatselijke bepalingen kunnen een minimumleeftijd vereisen van de gebruiker.
c) Maai nooit wanneer er mensen, met name kinderen, of huisdieren in de buurt zijn.
d) Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en schade die ontstaan met andere personen en hun eigendommen.

Voorbereiding

a) Draag bij het maaien altijd stevige schoenen en een lange broek. Gebruik dit apparaat niet wanneer u op blote voeten of op open sandalen/slippers loopt.
b)Inspecteer de omgeving van de gebruikte apparatuur en

verwijder alle voorwerpen die door de machine weggeworpen zouden kunnen worden;

c) Controleer voor het gebruik altijd of de messen, de bouten waarmee de messen vastzitten en het snijgedeelte niet versleten of beschadigd zijn. Vervang versleten of beschadigde messen en bouten in paren om zo de balans te bewaren. Vervang beschadigde en onleesbare labels.

Bediening

a) Maai alleen overdag of in goed kunstlicht.
b) Gebruik het apparaat, voor zover mogelijk, niet in nat gras.
c) Zorg er op hellingen altijd voor dat u stevig staat.
d) Loop, ren niet;
e) Een ronddraaiende machine op wielen gebruikt u evenwijdig aan hellingen, niet op en neer;
f) Wees extra voorzichtig wanneer u op hellingen van richting verandert.
g) Maai niet op zeer steile hellingen.
h) Wees extra voorzichtig wanneer u het apparaat achteruit of naar u toe haalt.
i) Stop de messen wanneer de maaier gekanteld dient te worden voor vervoer over oppervlaktes anders dan gras en wanneer het

apparaat van en naar het gebied dat gemaaid wordt getransporteerd.

j) Gebruik het apparaat nooit wanneer beschermkappen beschadigd zijn of zonder dat veiligheidsonderdelen zoals deflectors en/of grasopvangers geplaatst zijn.

k) Schakel de motor in volgens de instructies en houd uw voeten uit de buurt van de messen.

I) Kantel het apparaat nooit bij het inschakelen van de motor, behalve wanneer het apparaat gekanteld moet worden om gestart te worden. Kantel het apparaat in dat geval niet meer dan absoluut noodzakelijk en til alleen het gedeelte op dat niet richting de gebruiker wijst.

m)Plaats uw handen of voeten niet in de buurt van of onder draaiende onderdelen. Blijf bij cirkelmaaiers altijd uit de buurt van de uitwerpopening.

n) Raak het mes niet aan voordat de machine uitgeschakeld is en de messen volledig tot stilstand zijn gekomen;

o) Start de grasmaaier niet wanneer u voor de uitlaatopening staat.

p) Vervoer de grasmaaier niet terwijl de stroom is ingeschakeld.

q) Stop de grasmaaier en verwijder het vergrendelingsapparaat. Controleer of alle bewegende onderdelen volledig tot stilstand zijn gekomen.

• Als u de machine onbeheerd laat,
• Voordat u een blokkade verwijdert,
• Voordat u de machine controleert, schoonmaakt of eraan werkt,
• Nadat u een vreemd object heeft geraakt. Controleer het apparaat op beschadigingen en repareer deze indien nodig.

Wanneer het apparaat abnormaal begint te trillen (meteen inspecteren)

- Inspecteer op schade.

- vervang of repareer eventuele beschadigde onderdelen.

- controleer en maak alle losse onderdelen vast.

Onderhoud en opslag

a) Zorg ervoor dat alle bouten, moeren en schroeven stevig aangedraaid zijn om er zeker van te zijn dat er veilig met het apparaat gewerkt kan worden;
b) Controleer de grasbak regelmatig op slijtage of achteruitgang;
c) Vervang beschadigde of versleten onderdelen voor uw eigen veiligheid.

Gebruik alleen originele vervangonderdelen en accessoires.

d) Wees voorzichtig bij het instellen van de machine, zodat er geen vingers bekneld raken tussen de bewegende onderdelen en de vaste delen van de machine.

e) Laat de grasmaaier volledig afkoelen voordat u deze opbergt.

f) Wanneer u de bladen onderhoudt, moet u zich bewust zijn dat ze nog steeds kunnen bewegen, zelfs als de stroombron is uitgeschakeld.

Veiligheidsinstructies voor het accupack

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.

b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de

contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.

c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.

d) Stel accupacks niet bloot aan mechanische schokken.

e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.

f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt.

g) Houd batterijcellen en accupacks schoon en droog.

h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.

i) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.

j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.

k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.

I) Accupacks presteren het best bij normale kamertemperatuur (20 °C ± 5 °C).

m)Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.

n)Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type.

o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.

p) Houd accupacks buiten het bereik van kinderen.

q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.

r) Verwijder het

batterijpakket uit de apparatuur als het niet in gebruik is.

s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
t) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat.
u) Verwijder het accupack niet uit de originele verpakking, tot dit nodig is voor gebruik.
v) Let op de plus (+) en min (-) markeringen op de accu en zorg voor correct gebruik.

SYMBOLLEN

	Lees de gebruiksaanwijzing zorgvuldig en zorg ervoor dat u snapt hoe de bediening werkt
	Houd omstanders op afstand.
	Pas op voor scherpe messen. De messen blijven draaien als de motor uitgeschakeld is. Neem de stekker uit het stopcontact voordat u onderhoud verricht.
	Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.
	Li-lon-accu Dit product is uitgerust met een symbool dat 'gescheiden inzameling' aanduidt voor alle accu's. Ze worden dan gerecycled of gedemonteerd om de impact op het milieu te verminderen. Accu's kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid, omdat ze gevaarlijke stoffen bevatten.
	Niet in brand steken

	Accu’s kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte accu’s niet weg bij het ongesorteerde huishoudelijke afval.
	Draag beschermende handschoenen
	Verwijder de batterij uit de houder voor alle instel-, service- of onderhoudswerkzaamheden.
	De messen blijven nog even doordraaien nadat de machine is uitgeschakeld. Wacht tot alle onderdelen van de machine helemaal tot stilstand zijn gekomen voor u deze aanraakt..
	Verwijder de sleutel

1. BEVEILIGINGSSLEUTEL

2. BEUGELGREEP

3. KABELKLEM

4. BOVENSTE HANDGREEP

5. ONDERSTE HANDGREEP

6. INDICATOR BATTERIJNIVEAU

7. BATTERIJ DEKSEL

8. KNOP VOOR INSTELLING VAN MAAI-HOOGTE

9. DRAAGGREEP

10. HANDGREEP, LAGER

11. VEILIGHEIDSKLEP

12. GRASZAK COLLECTIE

13. TAS HANDVAT

14. GRASSBAG-INDICATOR

15. HANDGREEP, BOVENSTE

16. MULCHEN INZETSTUK

17. BATTERIJ (ZIE AFBEELDING E) *

18. BLADE SCHROEF (ZIE AFBEELDING N1)

19. MES (ZIE AFBEELDING N1)

20. INTELLIGENTE DOORSLIJPSCHIJF

* Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd

TECHNISCHE GEGEVENS

Type WG743E, WG743E.9 (740-789 - aanduiding van machinerie, kenmerkend voor Snoerloze grasmaaier)

	WG743E WG743E.9
Spanning 40V Max.	2x20VMax.)**
Geen laadsnelheid 2800 / 3000 spm
Dekdiameter 43cm
Snijdiameter 40cm
Diameter voorwiel 190mm
Diameter achterwiel 200mm
Maaihoogte 20mm-80mm

Maaihoogte positie 7
Mogelijkheid om gras te verzamelen	45L
Batterijtype	Lithium-ion	/
Batterij model	WA3553 (4.0Ah)	/
Lader model	WA3883	/
Oplader niveau	Invoer:100-240V~50-60HzUitgang 1: 20 V=2.0 A***Uitgang 2: 20 V=2.0 A***	/
Oplaadtijd(ongeveer)Batterij:2.0 Ah (1pc)2.0 Ah (2pcs)4.0 Ah (1pc)4.0 Ah (2pcs)	0.5 hr1 hr1 hr2 hrs	/
Machinegewicht	15.2kg	13.9kg

** Spanning kan worden gemeten zonder dat hiervoor werkbelasting nodig is. De initiele batterijspanning is maximaal 20 volt. De nominale spanning is 18 volt.
*** Laderuitgang 1 en uitgang 2 geven aan dat de twee poorten dezelfde uitgangsspanning en stroom hebben.

TOEBEHOREN

	WG743E	WG743E.9
Batterij deksel (WA3553)	2	/
Oplader (WA3883)	1	/
Graszak collectie	1
Mulchen inzetstuk	1
Kabelklem	2
Handgreep	4

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	wa= 75dB(A)
KpA	3dB (A)
A-gewogen geluidsvermogen	LwA= 89.3 dB(A)
KwA	3dB (A)
Draag oorbescherming

TRILLINGSGEGEVENS

Gewogen trillingswaarde ah <2.5 m/s2

Onzekerheid K = 1.5 m/s2

waarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden:

Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord.

Of het gereedschap in goede staat verkeerd en correct wordt onderhouden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren.

De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires.

En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING:Voor de nauwkeurigheid

moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de blootstelling aan trillingen te minimaliseren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

INSTRUCTIES VOOR GEBRUIK

NOTITIE: Lees de gebruiksaanwijzing voordat u het apparaat start.

Mogelijk gebruik

Dit product wordt gebruikt om het gazon thuis te maaien.

ASSEMBLAGE EN BEDIENING

ACTIE FIGUUR
MONTAGE
Monteren van het stuurNOTITIE: Kies een van de twee gaten in de onderste handgreep om de gewenste handgreephoogte te bereiken.	Zie Fig. A1, A2, A3, A4, A5
Graszakken monteren	Zie Fig. B1, B2, B3, B4
Monteer de grasvanger op de maaierNOTITIE: Verwijder het beschermingsinzetstuk van de maaier voordat u de grasvanger installeert.NOTITIE: Duw licht tegen de grasvanger om te controleren of deze volledig is geïnstalleerd.	Zie Fig. C1, C2, C3
Controleer de laadstatus van de batterijNOTITIE: Afbeelding D1 is alleen van toepassing op batterijpakketten met batterij-indicatoren.	Zie Fig. D1

	Laad de batterij opNOTITIE:De batterij is in defabriek niet volledig opgeladen.Elke batterij moet volledig zijnopgeladen voordat u de eerstekeer maait.Laad beide batterijen altijdtegelijkertijd volledig op. Ziede laderhandleiding voor meerinformatie.	Zie Fig. D2
	Batterij plaatsen / verwijderenNOTITIE:•Het apparaat werkt alleenna het installeren van 2batterijen. Gebruik altijdtwee batterijen van dezelfdecapaciteit en laad beidebatterijen volledig op.•Als twee batterijen metverschillende voedingenworden gebruikt, werkt hetapparaat alleen met eenkleinere gemene deler.	Zie Fig. E
	OPERATIE
	Indicator batterijniveau op demachineZie details in het gedeelteBATTERIJSTATUSBELANGRIJKAls er maar één lampjebrandt, kunt u de maaier tochgebruiken om op te laden. Alsu de maaier gebruikt wanneerde batterij leeg is, kan delevensduur verkorten en deprestaties verminderen.Als er geen lampjes branden,is ten minste één batterijniet volledig geplaatst of isde batterij mogelijk defect.Controleer zorgvuldig of debatterij volledig is geplaatst.	Zie Fig. F
	Starten & Stoppen	Zie Fig. G1,G2

Selecteren het INTELLIGENTE DOORSLIJPSCHIJF ECO-MODUSWanneer u snoeit in dagelijkse omstandigheden, zet u het slimme snijwiel in ECO-modus om ongeveer 1 inch gras per keer te verwijderen.TURBO-MODUSWanneer u dik of begroeid gras maait, zet u het intelligente maaiknop op POWER.	Zie Fig.H1,H2
Pas de maaihoogte aan Zie Fig. I
Indicator graszak volLege staat: drijvende kleppen (a)olledige staat: vallen flappen (b)	Zie Fig. J1
Verwijder / leeg gras opvangzak!WAARSCHUWING!Controleer voor gebruik of de veiligheidsdeur de afvoer sluit.Gebruik de beschermkap nooit wanneer u een maaier gebruikt waarop geen strozak is geïnstalleerd.	Zie Fig. J2
Installeer de overlay-plug Zie Fig.	K
OpslagruimteWaarschuwing: Verwijder de batterij en veiligheidssleutel altijd ondersteboven tijdens opslag.	Zie Fig. L1,L2

BATTERIJ STATUS (Zie Fig. F)

Druk vóórdat u start of na gebruik de knop in naast het vermogensindicatielampje op de machine om de accucapaciteit te controleren. De accucapaciteit zal automatisch door de accuvermogensindicator worden aangegeven.

De indicator controleert en toont de accutoestand als volgt.

Voor een machine met 2 accupacks met verschillend vermogen toont het vermogensindicatielampje de accutoestand van de accu die het minste vermogen bevat.

Indicatie voor de status van het accuvermogen	Accustatus
Vijf groene lampjes ( [IMAGE])branden.	De twee accu's zijn geheel opgeladen.
Twee, drie of vier groen lampjes branden.	De twee accu's hebben restvermogen.Hoe meer lampjes oplichten, hoe meer accuvermogen.
Er brandt maar één groen lampje( [IMAGE])	Minstens één accu is leeg en moet worden opgeladen.
Er brandt geen enkel lampje.	Minstens één accu is niet geheel geïnstalleerd of de accu is defect.
Er brandt maar één lampje tweemaal per cyclus.	Tenminste één accu is te ver ontladen (raadpleeg de oplaadstatus van de accu). Laad de twee accu's tegelijk op voordat u ze opnieuw gebruikt of opslaat.
Er brandt maar één lampje driemaal per cyclus.	Minstens één accu is sheet. Wacht totdat hij is afgekoeld, voordat u opnieuw opstart.
Er brandt maar één lampje viermaal per cyclus.	Het apparaat is overbelast. Vergroot de maaihoogte of duw langzamer.

MAAITIPS

OPMERKING: INSPECTEER DE OPPERVLAKTE WAAR DE MAAIER GEBRUIKT MOET WORDEN EN VERWIJDER ALLE STENEN, STOKKEN, DRAAD, BOTTEN EN ANDER AFVAL DAT DOOR HET DRAAIENDE MES WEGGEWORPEN ZOU KUNNEN WORDEN.

1. Maai evenwijdig aan hellingen, niet op en neer. Wees zeer zorgvuldig als u op een helling van richting verandert. Maai geen steile hellingen. Zorg ervoor dat uw

voeten stevig staan.

1. Wanneer u door grind gaat, laat u de handgreep van de leuning los om de maaier te "UIT" (het mes kan met stenen gooien).
2. Zet de maaier op de hoogste snijhoogte als u maait door ruwe grond of hoog onkruid. Zou u te veel gras tegelijk verwijderen, dan kan dat resulteren in het doorslaan van een zekering, waardoor de maaier stopt.
3. Gebruikt u een graszak in het seizoen waarin het gras snel groeit, dan kan het gras zich ophopen in de uitwerpopening. Draai de giekhendel los om de maaier te "UIT" en trek de veiligheidssleutel uit. Verwijder de graszak en schud het gras tot achterin de zak. Verwijder gras en ander afval dat zich heeft opgehoopt bij de uitwerpopening. Zet de graszak weer terug.
4. Als de maaier overmatig begint te trillen, maakt u de arm van de arm los om de maaier te "UIT" en verwijdert u de veiligheidssleutel. Zoek naar de oorzaak. Trilling is een waarschuwing voor een probleem. Gebruik de maaier niet voordat er een controle is uitgevoerd.
5. LAAT ALTIJD DE BAILGREEP LOS OM DE MAAIER TE "UIT" EN DE VEILIGHEIDSSLEUTEL TE VERWIJDEREN BIJ HET VERLATEN ZELFS VOOR EEN KORTE TIJD.

MAAIGEBIED

Het maalgebied wordt beïnvloed door verscheidene factoren, zoals de maaihoogte, de vochtigheid van het gazon, de graslengte en de dichtheid. Overigens wordt het maalgebied verkleind doordat de maaiertijdens het gebruik te vaak gestart en gestopt wordt.

De volgende tabel toont mogelijke snijgebieden op basis van specifieke snijomstandigheden.

* Gebruik met 2 volledig opgeladen accu's tegelijkertijd.

Maaihoogte	Aanbevolen batch (maximaal)
Snijd 8 cm tot 6 cm	Met 2 * 20 V / 4.0 Ah batterij
	Tot 500 m^2 *

TIPS:

1) Aanbevolen wordt om uw gazon vaak te maaien, met normale tred te lopen, en de maaier tijdens het gebruik niet te vaak te starten/stoppen.
2) Om de beste prestatie te behalen dient u voor twee volledig opgeladen accu's tegelijkertijd te zorgen en altijd 1/3 of minder van de graslengte af te maaien.
3) Loop langzaam als u lang gras afmaait, zodat de maaier effectiever werkt, en verwijder het maaisel grondig.
4) Vermijd maaien van nat gras, anders blijft dit aan de onderkant van de kap kleven en kan het maaisel niet worden verzameld of naar behoren worden verwijderd.
5) Bij nieuw of dik gras dient een grotere maaihoogte te worden gebruikt. Dit zal de levensduur van de accu verlengen.

ONDERHOUD

WAARSCHUWING: stop de maaier

en verwijder de veiligheidspin voordat u de graszak verwijdert.

OPMERKING: Om er zeker van te zijn dat uw machine lang meegaat en betrouwbaar blijft, dient u de volgende onderhoudstaken regelmatig uit te voeren. Controleer op duidelijk zichtbare defecten, zoals een loszittend, verbogen of beschadigd mes, loszittende montages en versleten of beschadigde onderdelen. Controleer of de afdekkingen en beschermkappen onbeschadigd zijn en op de juiste wijze op de grasmaaier bevestigd zijn. Voer eventueel noodzakelijk onderhoud of noodzakelijke reparaties uit voordat u de grasmaaier gebruikt. Wanneer de grasmaaier ondanks regelmatig onderhoud toch niet werkt, neem contact op met onze klantenservice voor advies.

HET MES SLIJPEN

HOUD HET MES SCHERP VOOR DE BESTE PRESTATIES.

DRAAG GOEDE OOGBESCHERMING ALS U HET MES VERWIJDERT, SLIJPT EN MONTEERT. ZORG ERVOOR DAT DE VEILIGHEIDSSLEUTEL VERWIJDERD IS.

Het is meestal voldoende het mes twee keer tijdens het maaiseizoen te slijpen. Door zand wordt het mes snel bot. Heeft het gras een zanderige bodem, dan moet het mes vaker geslepen worden.

VERVANG EEN VERBOGEN OF BESCHADIGD MES DIRECT.

ALS U HET MES SLIJPT:

1. Zorg ervoor dat het mes gebalanceerd blijft.
2. Slijp het mes op de oorspronkelijke snijhoek.
3. Slijp de randen aan beide kanten van het mes en verwijder dezelfde hoeveelheid materiaal van weerszijden.

OPMERKING:

1. Zorg dat de maaimachine is uitgeschakeld en verwijder de sleutel.
2. Plaats de machine rechtop in de opslagstand.

HET MES SLIJPEN IN EEN BANKSCHROEF (Zie Fig.M1)

1. Voordat u het mes verwijdert, laat u de hendel van de hendel los, het mes is gestopt en de veiligheidssleutel is verwijderd.
2. Verwijder het mes van de maaier. Zie de instructies voor het verwijderen en monteren van het mes.
3. Monteer mes M1-1 in een bankschroef M1-2.
4. Draag een veiligheidsbril en pas op dat u zichzelf niet snijdt.
5. Vijl zorgvuldig de randen van het mes met een fijne vijl M1-3 of op een slijpsteen.
6. Controleer de balancering van het mes. Zie de instructies voor de balancering.
7. Zet het mes terug op de maaier en zet het stevig vast. Zie de instructies hieronder.

HET MES BALANCEREN (Zie Fig.M2)

Controleer de balancering van het mes door het centrale gat van het mes M2-1 over een spijker of schroevendraaier M2-2 te zetten, horizontaal in een bankschroef geklemd M2-3. Als het mes niet in elke stand blijft staan, vijl dan aan het einde dat naar beneden komt. Het mes is goed gebalanceerd als het horizontaal blijft staan

ONDERHOUD VAN HET MES (Zie Fig. N1, N2)

Vernieuw het metalen mes na 50 uur maaien met een minimum vanaf 2 jaar, ongeacht de conditie waarin het mes verkeert. Volg deze werkwijze voor het verwijderen en vervangen van het mes. Draag tuinhandschoenen (niet meegeleverd) en gebruik een moersleutel (niet meegeleverd) om het mes te verwijderen.

Houd het mes (19) vast en schroef de bout (18) linksom met de moersleutel, en verwijder vervolgens het blad.

Om opnieuw te monteren, plaatst u het blad (19) met de snijranden naar de grond gericht.

Zet daarna de moer stevig vast (18).

OPSLAG (Zie Fig. L1, L2)

Stop de maaier en verwijder de veiligheidssleutel. Maak de buitenkant van de machine goed schoon met behulp van een zachte borstel en een doek. Gebruik geen water, oplosmiddelen of poetsmiddelen. Verwijder al het gras en andere resten, met name uit de ventilatieopeningen.

Leg de machine op zijn kant en maak de messen schoon. Wanneer grasresten vastzitten in de beschermkap van de messen, kunt u deze verwijderen met een houten of plastic voorwerp.

Berg de machine op een droge plek op. Plaats geen andere objecten op de machine.

Om de grasmaaier gemakkelijk op te bergen, geef de vergrendeling van de handgreep vrij en vouw de bovenste handgreep op zoals weergegeven op Afb. L1 en L2.

gemeente naar informatie en advies over het recyclen van elektrische producten.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze

producten, indien mogelijk, naar een recycl-

ecentrum bij u in de buurt. Vraag de verkoper of de

Snoerloze graasmaaier NL

Problemen Herstelhandeling
1. De maaier kan niet worden bediend wanneer de beugelgreep is geactiveerd.	A. Zorg ervoor dat de veiligheidssleutel geïnstalleerd is en correct geplaatst, en dat de inschakelknop volledig is ingedrukt.B. Laat de hendel los om de maaier te sluiten. Koppel de veiligheidssleutel los, draai de maaier om en controleer of het mes vrij kan ronddraaien. Neem contact op met een geautoriseerde serviceprovider als deze niet gratis is. Het mes moet vrij kunnen draaien.C. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht.
2. De motor stopt tijdens het maaien.	A.Laat de hendel los om de maaier te sluiten. Koppel de veiligheidssleutel los, draai de maaier om en controleer of het mes vrij kan ronddraaien. Neem contact op met een geautoriseerde serviceprovider als deze niet gratis is. Het mes moet vrij kunnen draaien.B. Verhoog de maaihoogte van de wielen naar de hoogste positie en start de maaier.C. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht.D. Voorkom overbelasting van de maaier. Ga langzamer maaien of verhoog de maaihoogte. Of doe beide.
3. De maaimachine werkt maar het maaien verloopt niet naar tevredenheid, of maait niet het hele gazon.	A. Is de accu volledig opgeladen? Koppel de oplader aan op de stroomtoevoer en wacht tot de groene lamp oplicht.B. Laat de hendel los om de maaier te sluiten. Trek de beveiligingssleutel eruit. Draai de maaier om en controleer: Het mes is scherp - houd het mes scherp. Deck en uitwerpgoot zijn geblokkeerdC. De aanpassing van de wielhoogte kan te laag zijn ingesteld voor de staat van het gras. Verhoog de maaihoogte.
4. De maaier is moeilijk te duwen.	A. Verhoog de maaihoogte om de wrijving tussen het dek en het gras te verminderen. Controleer of de wielen allemaal vrij kunnen draaien.
5. De maaier is abnormaal luidruchtig en trilt.	A. Laat de hendel los om de maaier te sluiten. Trek de beveiligingssleutel eruit. Draai de maaier om en controleer het mes om te controleren of het niet gebogen of beschadigd is. Vervang het mes als het mes beschadigd is. Als de onderkant van het maaidek beschadigd is, brengt u de maaier naar een erkend servicecentrum.B .Als het mes geen zichtbare schade heeft, blijft de maaier trillen: Draai de hendel op de hendel los om de maaier te sluiten, verwijder de veiligheidssleutel en verwijder het mes. Draai het mes 180 graden en draai het opnieuw vast. Als de maaier nog steeds trilt, breng hem dan naar een erkend servicecentrum.
6. LED’s van de acculader branden niet.	A. Controleer dat de stekker goed in het stopcontact zit.B. Vervang de lader
7. De acculader-LED wordt niet groen.	A. De accu moet worden nagekeken. Breng hem naar een geautoriseerd onderhoudscentrum.
8. De maaier pakt het gemaaide gras niet op.	A. Verwijder de mulchplaat als u hem inpakt.B. De parachute is geblokkeerd. Laat de hendel los om de maaiert sluiten. Trek de beveiligingssleutel eruit. Reinig de goot van grasresten.C. Gras wordt teveel weggemaaid. Verhoog de maaihoogte van de wielen zodat het gras minder kort wordt gemaaid.D. De zak is vol. Leeg de zak vaker.
9. Bij mulchen zijn snoeisporen zichtbaar.	A. Het gras wordt te kort gemaaid. Verhoog de maaihoogte van de wielen om de lengte van het maaisel te reduceren. Maai niet meer dan 1/3 van de totale lengte.B. Controleer of de bladen scherp zijn. Houd de bladen altijd scherp.
10. Laag of verminderd arbeidsvermogen na vele malen gebruik.	A. Retourneer het apparaat naar een onderhoudscentrum – misschien is een nieuwe accu nodig...
11. De LED van de accu-oplader knippert rood en de accu kan niet worden opgeladen.	A. De accu raakt na continugebruik oververhit. Haal de accu uit de oplader en laat hem tot 42°C of minder afkoelen.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Verklaren dat het product,

Beschrijving WORX Snoerloze grasmaaier

Type WG743E, WG743E.9 (740-789 - aanduiding van machinerie, kenmerkend voor Snoerloze grasmaaier)

Functie Gras maaien

Overeenkomt met de volgende richtlijnen,

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC

gewijzigd door 2005/88/EC

2000/14/EC gewijzigd door 2005/88/EC:

- Procedure beoordeling conformiteit volgens

Annex VI

- Niveau gemeten geluidsvermogen

89.3 dB(A)

- Opgegeven, gegarandeerde niveau geluidsvermogen 92 dB(A)

De betrokken aangemelde instantie

Naam: Intertek Testing & Certification Ltd (aangemelde instantie 0359)

De persoon die bevoegd is om het technische bestand te compileren,

Naam: Marcel Filz

Adres: Positec Germany GmbH, Grüner

Weg 10, 50825 Cologne, Germany

M A

2019/11/14

Allen Ding

Plaatsvervangend Chief Ingenieur,

Testen en Certificering

Positec Technology (China) Co., Ltd

Functie tunderea ierbii
