MANUALE UTENTE WG743E WORX

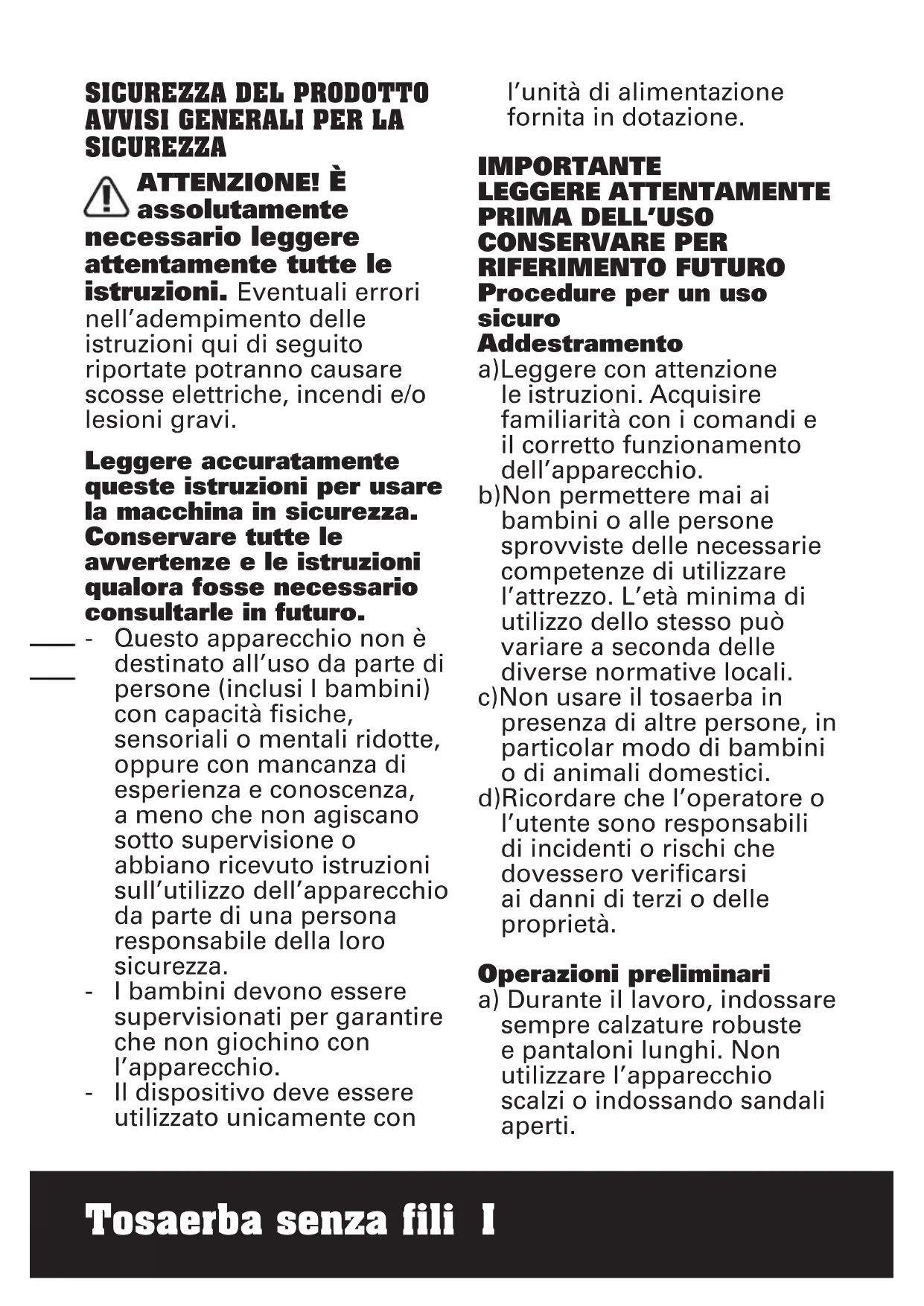

SICUREZZA ATTENZIONE! È assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Leggere accuratamente queste istruzioni per usare la macchina in sicurezza. Conservare tutte le avvertenze e le istruzioni qualora fosse necessario consultarle in futuro. - Questo apparecchio non è destinato all’uso da parte di persone (inclusi I bambini) con capacità fisiche, sensoriali o mentali ridotte, oppure con mancanza di esperienza e conoscenza, a meno che non agiscano sotto supervisione o abbiano ricevuto istruzioni sull’utilizzo dell’apparecchio da parte di una persona responsabile della loro sicurezza. - I bambini devono essere supervisionati per garantire che non giochino con l’apparecchio. - Il dispositivo deve essere utilizzato unicamente con l’unità di alimentazione fornita in dotazione. IMPORTANTE LEGGERE ATTENTAMENTE

CONSERVARE PER RIFERIMENTO FUTURO Procedure per un uso sicuro Addestramento a)Leggere con attenzione le istruzioni. Acquisire familiarità con i comandi e il corretto funzionamento dell’apparecchio. b)Non permettere mai ai bambini o alle persone sprovviste delle necessarie competenze di utilizzare l’attrezzo. L’età minima di utilizzo dello stesso può variare a seconda delle diverse normative locali. c)Non usare il tosaerba in presenza di altre persone, in particolar modo di bambini o di animali domestici. d)Ricordare che l’operatore o l’utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprietà. Operazioni preliminari a) Durante il lavoro, indossare sempre calzature robuste e pantaloni lunghi. Non utilizzare l’apparecchio scalzi o indossando sandali aperti.5352 Tosaerba senza fili I b) Ispezionare con attenzione l’area in cui si deve utilizzare l’apparecchiatura e togliere tutti gli oggetti che potrebbero essere lanciati dall’apparecchiatura; c) Prima dell’uso, verificare visivamente che le lame, i rispettivi bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostituire le lame o i bulloni in blocco per mantenere l’equilibrio; Sostituire le etichette danneggiate e illeggibili. Funzionamento a) Usare il tosaerba solo nelle ore diurne o in buone condizioni di luce artificiale. b) Se possibile, evitare di utilizzare l’apparecchio su erba bagnata. c) Sui terreni in pendenza, è necessario mantenere sempre la stabilità. d) Camminare, non correre mai; e) Per le apparecchiatura rotative dotate di ruote, effettuare il taglio in senso trasversale a superfici inclinati, mai dall’alto verso il basso; f) Prestare estrema attenzione ai cambi di direzione nelle suddette condizioni di pendenza. g) Non usare il tosaerba su pendii estremamente scoscesi. h) Prestare la massima attenzione tirando a sé l’apparecchio o invertendo la direzione dello stesso.

i) Arrestare la/e lama/e ove

sia necessario inclinare l’attrezzo ai fini del trasporto da o verso un’altra area di tosatura e su superfici diverse da quelle erbose. j) Non utilizzare mai il tosaerba se le protezioni o i ripari sono danneggiati o senza i gli appositi apparati di sicurezza, come i deflettori e/o il dispositivo di raccolta erba. k) Azionare il motore attenendosi alle istruzioni e mantenendo i piedi a distanza di sicurezza dagli attrezzi da taglio. l) Avviando il motore, evitare di ribaltare lateralmente il tosaerba. Tuttavia, qualora ciò fosse necessario nella sola fase di partenza, evitare di inclinarlo più del necessario e sollevare solo il lato lontano dall’operatore. m)Non avvicinare mani o piedi accanto o sotto le parti rotanti. Nel caso di falciatrici rotative, mantenere costantemente libere le aperture di scarico. n) Non toccare le lame prima che il dispositivo per la disattivazione sia stato rimosso e prima del completo arresto delle lame;5554 Tosaerba senza fili I o) Non avviare il tosaerba stando in piedi davanti all’apertura di scarico. p) Non trasportare il tosaerba mentre la fonte di alimentazione è in esecuzione. q) Fermare il tosaerba e rimuovere il dispositivo di disattivazione. Assicurarsi che tutte le parti mobili si siano completamente arrestate. – Ogni volta che si lascia l’apparecchiatura incustodita, – Prima di eliminare un’ostruzione, – Prima di controllare, pulire o effettuare lavori sulla apparecchiatura, – Dopo avere colpito un oggetto estraneo. Ispezionare l’apparecchio in cerca di danni ed eventualmente provvedere alle necessarie riparazioni. Qualora l’attrezzo inizi a vibrare in maniera anomala (verificare immediatamente) – controllare i danni. – sostituire o riparare le parti danneggiate. – controllare e stringere le parti allentate. Manutenzione e conservazione a) Ai fini della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti dell’apparecchio siano saldamente avvitati; b) Controllare frequentemente il grado di usura e deterioramento del dispositivo di raccolta erba; c) Per maggiore sicurezza, sostituire le parti usurate o danneggiate. Utilizzare solo accessori e parti di ricambio originali. d) Prestare attenzione durante la regolazione della macchina per impedire che le dita rimangano incastrate tra le lame mobili e le parti fisse della macchina. e) Far sempre raffreddare il tosaerba prima di riporlo. f) Quando si fa manutenzione alle lame siate consapevoli che, anche se la corrente è spenta, le lame possono ancora muoversi. Istruzioni per la sicurezza del pacco batteria a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria. b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria5554 Tosaerba senza fili I non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni. c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole. d) Non sottoporre il pacco batteria a scosse meccaniche. e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l’area interessata con abbondante acqua e consultare un medico. f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico. g) Tenere le cellule e il pacco batteria puliti e asciutti. h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.

i) Il pacco batteria deve

essere caricato prima dell’uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni. j) Non lasciare un pacco batteria in carica se non in uso. k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni. l) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20°C ± 5°C). m)Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri. n) Ricaricare solo con il caricatore specificato da WORX. Non utilizzare caricatori diversi da quelli forniti per l’uso specifico con l’apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d’incendi quando è usato con un altro pacco batteria. o) Non utilizzare un pacco batteria non progettato per l’uso con l’apparecchiatura.5756 Tosaerba senza fili I p) Tenere il pacco batteria fuori dalla portata dei bambini. q) Conservare i documenti originali del prodotto per riferimenti futuri. r) Rimuovere la batteria dall’apparecchiatura, se non in uso. s) Smaltire adeguatamente. t) Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia nello stesso dispositivo. u) Non rimuovere anzitempo il pacco batterie dalla sua confezione originale.

v) Fare attenzione ai segni

più (+) e meno (–) sulla batteria e accertarsi di utilizzarla nel modo corretto.5756 Tosaerba senza fili I SIMBOLI Leggere attentamente il manuale d’istruzione ed assicurarsi di aver compreso completamente i comandi descritti e il relativo funzionamento Tenere gli astanti a distanza di sicurezza. Fare attenzione alle lame affilate. Le lame continuano a ruotare dopo che il motore è stato spento. Togliere la spina dalla rete elettrica prima di eventuali interventi di manutenzione. I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. Batteria agli ioni di litio (Li-Ion). Questo prodotto è stato contrassegnato con un simbolo riguardante la raccolta differenziata per tutti i pacchi batteria. La batteria sarà poi riciclata o demolita allo scopo di ridurre l’impatto ambientale. I pacchi batteria possono costituire un pericolo per l’ambiente e per la salute umana in quanto contengono sostanze pericolose. Non bruciare Se smaltite in maniera scorretta, le batterie potrebbero entrare nel ciclo dell’acqua, con conseguenti rischi per l’ambiente. Non smaltire le batterie esaurite nei rifiuti generici.. Indossare guanti protettivi Rimuovere la batteria dalla presa prima di eseguire qualsiasi regolazione, riparazione o intervento di manutenzione. Le lame continuano a ruotare anche dopo lo spegnimento dell’attrezzo. Prima di toccarle, attendere fino a quando le parti in movimento della macchina si sono completamente arrestate. Rimuovere la chiave5958 Tosaerba senza fili I

*Accessori illustrati o descritti non fanno ne- cessariamente parte del volume di consegna. SPECIFICHE TECNICHE Codice WG743E, WG743E.9 (740-789 - des- ignazione del macchinario rappresentativo del Tagliaerba a batteria) WG743E WG743E.9 Voltaggio 40V Max.(2x20V Max.)** Velocità senza carico 2800 / 3000 spm Diametro alloggiamento lame 43cm Diametro di taglio 40cm Diametro della ruota anteriore 190mm Diametro della ruota posteriore 200mm Altezza di taglio 20mm-80mm Posizioni di altezza di taglio

Capacità di raccolta dell'erba 45L Tipo di batteria Agli ioni di litio / Modello di batteria WA3553 (4.0Ah) / Modello di caricabatterie WA3883 / Valutazione di caricabatterie Ingresso:100- 240V~50-60Hz Uscita 1: 20 V ,

Tempo di ricarica (circa) Pacco batteria:

Peso di macchina 15.2kg 13.9kg ** Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 volt. La tensione nominale è di 18 volt. *** L’uscita 1 e l’uscita 2 del caricabatterie sono due porte con la stessa tensione e corrente di uscita. ACCESSORI WG743E WG743E.9 Pacco batteria (WA3553) 2 / Caricabatterie (WA3883) 1 / Borsa per raccolta dell'erba

Inserto per pacciamatura

Fermacavo 2 Manopola 4 Si raccomanda di acquistare tutti gli accessori nello5958 Tosaerba senza fili I stesso negozio in cui è stato acquistato l’attrezzo. Fare riferimento alla confezione dell’accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata L

3 dB (A) Potenza acustica ponderata L

3 dB (A) Indossare protezione per le orecchie. INFORMAZIONI SULLA VIBRAZIONE Vibrazione ponderata tipica ah <2.5 m/s2 Incertezza K = 1.5 m/s2 AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento può differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento. L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome da vibrazioni mano-braccio se il suo utilizzo non viene gestito correttamente. VVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. USARE sempre scalpelli, trapani e lame affilati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni.

NOTA: Leggere il manuale di istruzioni prima di utilizzare questa macchina. Uso destinato Questo prodotto è destinato alla falciatura del prato domestico. MONTAGGIO E FUNZIONAMENTO AZIONE FIGURA MONTAGGIO Assemblare il manubrio NOTA: Sceglere uno dei due fori nel manico inferiore per l’altezza desiderata del manico. Vedi Fig. A1, A2, A3, A4,

Assemblare la borsa per raccolta dell’erba Vedi Fig. B1, B2, B3, B4 Montare la borsa per raccolta dell’erba sul tosaerba NOTA:Estrarre l’inserto per pacciamatura dal tosaerba prima di montare la borsa per raccolta dell’erba. NOTA:Premere leggermente la borsa per raccolta dell’erba per assicurarsi che sia completamente installata. Vedi Fig.. C1, C2, C3 Verificare le condizioni di caricabatterie NOTA: Fig. D1 si applica solo al pacco batteria con indicatore luce della batteria. Vedi Fig. D16160 Tosaerba senza fili I Caricare il pacco batteria NOTA:Le batterie spedite sono scariche. Ogni batteria deve essere completamente caricata prima del primo taglio. Caricare sempre completamente le due batterie allo stesso tempo. Maggiori dettagli sono disponibili nel manuale del caricabatterie. Vedi Fig. D2 Montaggio / rimozione della batteria NOTA:

• Questa macchina funziona solo quando vengono installate 2 batterie. Utilizzare sempre due batterie con la stessa capacità e caricare completamente le due batterie.

• Quando si utilizzano due batterie con diversa capacità, la macchina funziona solo con il comune denominatore inferiore. Vedi Fig. E OPERAZIONE BIndicatore di carica della batteria sulla macchina Vedere i dettagli nella sezione STATO BATTERIA IMPORTANTE Quando si accede solo una luce, almeno una batteria è quasi scarica e deve essere caricata, anche se il tosaerba potrebbe ancora tagliare l’erba. Continuare a utilizzare il tosaerba con la batteria scarica può ridurre la durata e le prestazioni della batteria. Quando nessuna luce è accesa, almeno una batteria non è completamente installata o la batteria potrebbe essere difettosa, ricontrollare che le batterie siano completamente inserite in posizione. Vedi Fig. F Avvio & pausa Vedi Fig. G1,

Selezionare il QUADRANTE INTELLICUT MODALITÀ ECO Impostare il quadrante Intellicut in modalità ECO quando si falcia in condizioni quotidiane, rimuovendo circa 1 pollice di erba ogni volta. MODALITÀ TURBO Impostare il quadrante Intellicut in modalità POWER per tagliare l’erba densa o ricoperta di vegetazione. Vedi Fig. H1,H2 Regolare l’altezza di taglio Vedi Fig. I Indicatore di riempimento della borsa per raccolta dell’erba Stato vuoto: deflettore galleggiante(a) Stato completo: deflettore cadente (b) Vedi Fig. J1 Rimuovere / svuotare la borsa per raccolta dell’erba AVVERTENZA! Verificare sempre che il deflettore di sicurezza chiuda l’uscita di scarico prima dell’uso. Non sollevare mai il deflettore di sicurezza quando si utilizza il tosaerba senza borsa per raccolta dell’erba montata. Vedi Fig. J2 Installare l’inserto per pacciamatura Vedi Fig. K Conservazione AVVERTENZA: Rimuovere sempre la batteria e la chiave di sicurezza durante la conservazione invertita. Vedi Fig. L1,

LED DI STATO DELLA BATTERIA (Vedi Fig. F) Prima dell’avvio e dell’uso premere il pulsante accanto all’indicatore del livello di6160 Tosaerba senza fili I carica delle batterie sulla sega per verificare la loro capacità. Durante il funzionamento la capacità delle batterie sarà indicata in automatico dall’indicatore del livello di carica. L’indicatore rileva e visualizza costantemente la condizione delle batterie come descritto di seguito. Per gli utensili dotati di 2 batterie con potenze diverse, l’indicatore del livello di carica mostra la condizione della batteria che ha la potenza inferiore tra le due. Stato dell’indicatore di carica Condizione della batteria Cinque spie verd ( )accese. Le due batterie sono completamente cariche. Due, tre o quattro spie verdi accese. Le due batterie sono ancora cariche. Più spie sono accese, maggiore è la carica residua. Solo una spia verde ( ) ) accesa. Almeno una delle batterie è scarica e deve essere ricaricata. Nessuna spia accesa. Almeno una delle batterie non è correttamente installata o è difettosa. Una sola spia lampeggia due volte per ciclo. Almeno una delle batterie è troppo scarica (consultare lo stato di carica della batteria): ricaricare le due batterie insieme prima dell'uso o del rimessaggio. Una sola spia lampeggia tre volte per ciclo. Almeno una delle batterie è surriscaldata: attendere il raffreddamento prima di ricominciare. Una sola spia lampeggia quattro volte per ciclo. La macchina è in sovraccarico. Aumentare l'altezza di taglio o spingere più lentamente.

1. Tagliare l’erba lungo la superficie di

terreni scoscesi muovendosi in senso trasversale, e mai dall’alto verso il basso. Prestare molta attenzione quando si cambia direzione sulle superfici inclinate. Non utilizzare su terreni molto scoscesi. Fare attenzione a mantenere sempre una presa ben salda per i piedi.

2. Rilasciare la maniglia di leva per spegnere

il tosaerba quando si attraversa un’area ghiaiosa (le pietre possono essere lanciate dalla lama).

3. Impostare il tagliaerba sull’altezza

massima di taglio quando si effettuano tagli su terreni non lisci o se l’erba è alta. Se si taglia troppa erba potrebbe scattare l’interruttore di protezione, e il tagliaerba si arresta.

4. Se durante la stagione con crescita rapida

dell’erba si usa un sacco raccolta erba, l’erba potrebbe ostruire l’apertura di scarico. Rilasciare la maniglia di leva per spegnere il tosaerba e rimuovere la chiave di sicurezza. Smontare la sacca per l’erba e agitarla in modo che l’erba si deposito sul fondo. Pulire qualsiasi residuo di erba o altri detriti che possano essersi formati intorno all’apertura di scarico. Sostituire la sacca per i clienti nuovi.

5. Se il tosaerba inizierebbe a vibrare in

modo anomalo, rilasciare la maniglia di leva per spegnere il tosaerba e rimuovere la chiave di sicurezza.. Controllare immediatamente la causa della vibrazione. Le vibrazioni sono sempre un’indicazione di problemi. Non6362 Tosaerba senza fili I utilizzare il tagliaerba fino a quando non si è eseguito un controllo.

L’area di taglio può essere influenzata da diversi fattori, come altezza di taglio, umidità del manto erboso, lunghezza dell’erba e densità. Inoltre, avviare e arrestare il tosaerba troppe volte durante l’uso può contribuire a ridurre l’autonomia e, di conseguenza, l’area di taglio. La tabella seguente fornisce le potenziali aree di taglio secondo le condizioni di taglio specifiche. Altezza di taglio Dimensione del lotto consigliatoa (massimo) Tagliare da 8 cm a 6 cm Con batterie 2 * 20 V / 4,0 Ah fino a 500m

• Con due pacchi batterie completamente carichi utilizzati insieme. SUGGERIMENTO:

1) si consiglia di tagliare l’erba

frequentemente, procedere a un’andatura normale e non avviare/arrestare il tosaerba troppo spesso durante l’uso.

2) Per ottenere prestazioni ottimali, utilizzare

due pacchi batterie completamente carichi e tagliare sempre meno di un terzo della lunghezza dell’erba ad ogni passata.

3) Procedere più lentamente quando si deve

tagliare erba più alta, così da ottenere un taglio più efficace e consentire lo scarico dell’erba tagliata.

4) Evitare di tagliare erba bagnata, in quanto

potrebbe aderire alle superfici interne del piatto di taglio e ostacolare raccolta o scarico dell’erba tagliata.

5) In caso di erba fresca o spessa, impostare

un’altezza di taglio maggiore per prolungare la durata delle batterie. MANUTENZIONE AVVERTENZA: Arrestare la falciatrice e togliere la chiave di sicurezza prima di asportare il sacco di raccolta dell’erba. NOTA: Per garantire una vita di servizio più lunga ed affidabile, è necessario attenersi con regolarità alle seguenti procedure di manutenzione. Verificare la presenza di difetti oggettivi, quali lame allentate, fuori sede o danneggiate, fissaggi lenti e componenti usurati o guasti. Accertarsi che tutte le coperture e le protezioni siano in buon ordine e correttamente agganciate al tosaerba. Eseguire ogni necessaria operazione di manutenzione o riparazione prima di utilizzare l’apparecchio. Qualora i problemi persistano nonostante una manutenzione regolare, rivolgersi al nostro servizio assistenza clienti per eventuali consigli e suggerimenti.

AFFILATURA DELLA LAMA

PER AVERE PRESTAZIONI OTTIMALI TENERE

IDONEA PER GLI OCCHI. VERIFICARE CHE LA CHIAVETTA DI SICUREZZA SIA STATA TOLTA. L’affilatura della lama due volte nella stagione in cui si taglia l’erba è solitamente sufficiente in condizioni normali di utilizzo. La sabbia consuma rapidamente il filo della lama. Se il suo prato ha un terreno ricco di sabbia potrebbe essere necessario dover affilare la lama con una frequenza maggiore.

1. Verificare che la lama rimanga equilibrata.

3. Affilare i bordi di taglio su entrambe le

estremità della lama, togliendo la stessa quantità di materiale da entrambi i lati. NOTA:6362 Tosaerba senza fili I

1. Assicurarsi che il tagliaerba sia spento e

rimuovere la chiave.

2. Riporre il tagliaerba in modalità di riposo

in posizione verticale. AFFILARE LA LAMA IN UNA MORSA (Vedi Fig. M1)

1. Assicurarsi che la maniglia di leva sia

rilasciata, la lama si sia fermata e la chiave di sicurezza sia rimossa prima di rimuovere la lama.

2. Smontare la lama dal tagliaerba. Vedere

le istruzioni per lo smontaggio e per rimontare la lama.

3. Fissare la lama M1-1 in una morsa M1-2.

4. Indossare occhiali di sicurezza e prestare

attenzione a non tagliarsi.

5. Affilare i bordi taglienti con attenzione

utilizzando una lima fine M1-3 o una pietra per affilare.

6. Controllare l’equilibratura della lama.

Vedere le istruzioni per l’equilibratura della lama.

7. Rimontare la lama sul tagliaerba e serrare

bene. Fare riferimento alle istruzioni riportate di seguito. EQUILIBRATURA DELLA LAMA (Vedi Fig. M2) Verificare l’equilibratura della lama posizionando il foro centrale della lama M2-1 su un chiodo o su un giravite M2-2, bloccati in orizzontale su una morsa M2-3. Se una delle estremità della lama ruota verso il basso deve essere limata. La lama è bene equilibrate quando nessuna delle due estremità va in basso. MANUTENZIONE DELLA LAMA (Vedi Fig. N1, N2) Sostituire la lama metallica dopo 50 ore di taglio o 2 anni, quale delle due condizioni si verifica prima, indipendentemente dalle condizioni. Per smontare e rimontare la lama seguire queste procedure. Sono necessari guanti da giardinaggio (non in dotazione) ed una chiave (non in dotazione) per smontare la lama. Tenere la lama (19) e svitare il bullone della lama (18) ruotandolo in senso antiorario conla chiave, poi rimuovere la lama. Per rimontare, mettere la lama (19) con il lato affilato verso il basso. Serrare bene il dado della lama (18). IMMAGAZZINAMENTO (Vedi Fig. L1, L2) Arrestare il tagliaerba e togliere sempre la chiavetta di sicurezza. Pulire a fondo la parte esterna della macchina usando un panno o una spazzola morbida. Non usare acqua, solventi o prodotti lucidanti. Rimuovere ogni traccia di grasso e detriti, soprattutto dalle fessure di ventilazione. Ribaltare lateralmente il tosaerba e procedere alla pulizia del gruppo di taglio. Rimuovere dalla lama gli eventuali accumuli di erba servendosi di un utensile di legno o plastica. Conservare la macchina in un posto asciutto. Non accatastare sopra di essa altri oggetti. Per agevolare lo stoccaggio, rilasciare la manopola sul manico e piegare la parte superiore del manico, come illustrato nelle Figg. L1 e L2. TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.6564 Tosaerba senza fili I

funziona quando la maniglia di leva è attivata. A. Verificare che sia stata installata correttamente la chiave di sicurezza e che il pulsante sull’alloggiamento dell’interruttore venga premuto completamente. B. Rilasciare la maniglia di leva per spegnere il tosaerba. Rimuovere la chiave di sicurezza, capovolgere il tosaerba e verificare che la lama giri liberamente. Se non gira liberamente, tornare a un servizio assistente autorizzato. La lama dovrebbe girare liberamente. C. La batteria è stata caricata completamente? Collegare il caricabatterie e attendere che si accenda la spia verde.

2. Il motore si spegne

durante la falciatura. A. Rilasciare la maniglia di leva per spegnere il tosaerba. Rimuovere la chiave di sicurezza, capovolgere il tosaerba e verificare che la lama giri liberamente. Se non gira liberamente, tornare a un servizio assistente autorizzato. La lama dovrebbe girare liberamente. B. Regolare l’altezza di taglio delle ruote sulla posizione più alta e accendere il tosaerba. C. La batteria è stata caricata completamente? Collegare il caricabatterie e attendere che si accenda la spia verde. D. Evitare di sovraccaricare il tosaerba. Rallentare la velocità di taglio oppure aumentare l’altezza di taglio, oppure applicare entrambe le misure.

3. Il motore si spegne

durante la falciatura o non riesce a tagliare tutto il prato. A. La batteria è stata caricata completamente? Collegare il caricabatterie e attendere che si accenda la spia verde. B. Rilasciare la maniglia di leva per spegnere il tosaerba. Rimuovere la chiave di sicurezza. Capovolgere il tosaerba e controllare: Lama affilata - Mantenere la lama affilata. Scivolo di coperta e scarico per blocco C. Le ruote possono essere state regolate a un’altezza troppo bassa per le condizioni dell’erba. Aumentare l’altezza di taglio.

4. Il tosaerba è troppo

duro da spingere. A. Aumentare l’altezza di taglio per ridurre la resistenza della scocca sull’erba. Controllare che ogni ruota giri liberamente.

5. Il tosaerba fa rumore e

vibra più del solito. A.Rilasciare la maniglia di leva per spegnere il tosaerba. Rimuovere la chiave di sicurezza. Ruotare il tosaerba sul lato e controllare la lama per assicurarsi che non sia stata piegata o danneggiata. Se la lama è danneggiata, sostituirla con una lama sostitutiva. Se la parte inferiore della coperta è danneggiata, restituire il tosaerba a un servizio assistente autorizzato. B.Se la lama non presenta danni visibili e il tosaerba vibra ancora: Rilasciare la maniglia di leva per spegnere il tosaerba, rimuovere la chiave di sicurezza e rimuovere la lama. Ruotare la lama a 180 gradi e serrarla di nuovo. Se il tosaerba continua a vibrare, restituirlo a un servizio assistente autorizzato.

6. Il LED del caricabatterie

non si accendono. A. Controllare la connessione. B. Sostituire il caricabatterie.6564 Tosaerba senza fili I

7. Il LED del caricabatterie

non diventa verde. A. La batteria deve essere esaminata. Portarla in un centro di assistenza autorizzato.

8. Il rasaerba non raccoglie

lo sfal¬cio nel sacco. A. Rimuovere la piastra di pacciamatura quando si usa il sacco. B. Scivolo bloccato. Rilasciare la maniglia di leva per spegnere il tosaerba. Rimuovere la chiave di sicurezza. Cancella scivolo di erba tagliata. C. Troppa erba tagliata. Sollevare l’altezza di taglio delle ruote per accorciare la lunghezza del taglio. D. Sacco pieno. Svuotare il sacco più frequentemente.

pacciamatura si vedono sfalci evidenti. A. Viene tagliata troppa erba. Sollevare l’altezza di taglio delle ruote per accorciare la lunghezza del taglio. Non tagliare più di 1/3 della lunghezza totale. B. Verificare l’affilatura della lama. Mantenere la lama sempre affilata.

funzionamento ridotto dopo molti utilizzi. A. Riportare la macchina in un centro di assistenza autorizzato: potrebbe essere necessaria una nuova batteria.

caricabatterie lampeggia in rosso e la batteria non si carica. A. La batteria si surriscalda a seguito di un uso prolungato. Rimuovere la batteria dal caricabatterie e lasciarla raffreddare fino a 42°C o meno.6766 Cortacésped a batería ES DICHIARAZIONE DI CONFORMITÀ NOI, POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany Dichiara che l’apparecchio, Descrizione Tagliaerba a batteria WORX Codice WG743E, WG743E.9 (740-789 - designazione del macchinario rappresentativo del Tagliaerba a batteria) Funzione Falciatura prati È conforme alle seguenti direttive, 2006/42/EC, 2014/30/EU, 2011/65/ EU&(EU)2015/863, 2000/14/EC modicata dalla 2005/88/EC 2000/14/EC modificata dalla 2005/88/EC: - Procedura di conformità come da Annex VI - Potenza acustica pesata 89.3 dB(A) - Massima potenza di rumore garantita 92 dB(A) L’organismo competente Nome:Intertek Testing & Certication Ltd (organismo noticato 0359) Indirizzo: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL conforme a, EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome: Marcel Filz Indirizzo: Positec Germany GmbH,Grüner Weg 10, 50825 Cologne, Germany 2019/11/14 Allen Ding Vice capo ingegnere, testing e certificazione Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China6766 Cortacésped a batería ES
