WG743E - Tondeuse à gazon WORX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon sans fil
Modèle	WG743E / WG743E.9
Tension nominale	40 V Max (2 × 20 V)
Vitesse à vide	2800 / 3000 tr/min
Diamètre de coupe	40 cm
Diamètre du tablier	43 cm
Hauteur de coupe	20 - 80 mm (7 positions)
Capacité du bac de collecte	45 L
Type de batterie	Lithium-ion (Li-Ion)
Modèle de batterie	WA3553 (4.0 Ah)
Modèle de chargeur	WA3883 (double port)
Temps de charge (4.0 Ah)	1 h (1 batterie) / 2 h (2 batteries)
Poids	15.2 kg (WG743E) / 13.9 kg (WG743E.9)
Diamètre roues avant	190 mm
Diamètre roues arrière	200 mm
Niveau de pression acoustique	75 dB(A)
Niveau de puissance acoustique	89.3 dB(A)
Vibration (ah)	< 2.5 m/s²
Modes de coupe	Éco (ECO) et Rapide (POWER)
Indicateur de remplissage du bac	Oui (volet indicateur)
Paillage	Oui (insert de paillage inclus)
Sécurité	Clé de sécurité, verrouillage de sécurité
Poignée pliable	Oui
Utilisation prévue	Tonte de pelouse domestique

FOIRE AUX QUESTIONS - WG743E WORX

Comment démarrer la tondeuse WG743E ?

Assurez-vous que la clé de sécurité est insérée et que les deux batteries sont installées. Maintenez le bouton de verrouillage enfoncé, puis pressez la gâchette de la poignée pour démarrer. Relâchez la gâchette pour arrêter.

Quelle est l'autonomie de la batterie ?

Avec deux batteries de 4.0 Ah complètement chargées, l'autonomie peut atteindre jusqu'à 500 m² de pelouse en hauteur de coupe maximale (8 cm à 6 cm). L'autonomie varie selon l'état de l'herbe, la hauteur de coupe et la cadence.

Comment régler la hauteur de coupe ?

Utilisez le bouton de réglage de hauteur de coupe situé sur le côté de la tondeuse. Tournez-le pour sélectionner l'une des 7 positions entre 20 mm et 80 mm.

Puis-je utiliser la tondeuse sur herbe humide ?

Il est déconseillé de tondre l'herbe humide car elle peut coller sous la tondeuse et obstruer le bac. De plus, l'herbe humide augmente le risque de glissade et réduit la qualité de coupe.

Comment installer le sac de collecte d'herbe ?

Retirez d'abord l'insert de paillage si présent. Accrochez le sac sur la tondeuse en le poussant légèrement pour qu'il s'enclenche. Vérifiez que le volet de sécurité est fermé avant utilisation sans sac.

Que faire si la tondeuse vibre anormalement ?

Arrêtez immédiatement la tondeuse et retirez la clé de sécurité. Vérifiez la lame pour détecter tout dommage ou déséquilibre. Si la lame est pliée, remplacez-la. Si elle est intacte, tournez-la de 180° et resserrez. Si la vibration persiste, contactez un centre agréé.

Comment affûter la lame de la tondeuse ?

Retirez la clé de sécurité, déposez la lame et fixez-la dans un étau. Utilisez une lime fine en respectant l'angle de coupe d'origine. Limez également l'autre extrémité en enlevant des quantités égales. Vérifiez l'équilibre en suspendant la lame par son centre : si un côté penche, limez-le.

Comment charger les batteries ?

Branchez le chargeur WA3883 sur une prise secteur. Insérez chaque batterie dans un port du chargeur. Les voyants s'allument : rouge pour charge en cours, vert pour charge terminée. Le temps de charge est d'1 heure pour une batterie 4.0 Ah seule et 2 heures pour deux batteries.

Que faire si le voyant du chargeur ne s'allume pas ?

Vérifiez que le chargeur est correctement branché sur la prise secteur. Essayez une autre prise. Si le problème persiste, le chargeur est peut-être défectueux et doit être remplacé.

Comment ranger la tondeuse ?

Retirez la clé de sécurité et les batteries. Nettoyez la machine avec une brosse douce (pas d'eau). Pour gagner de la place, appuyez sur les boutons de poignée et pliez la poignée supérieure. Stockez dans un endroit sec et à l'abri du gel.

MODE D'EMPLOI WG743E WORX

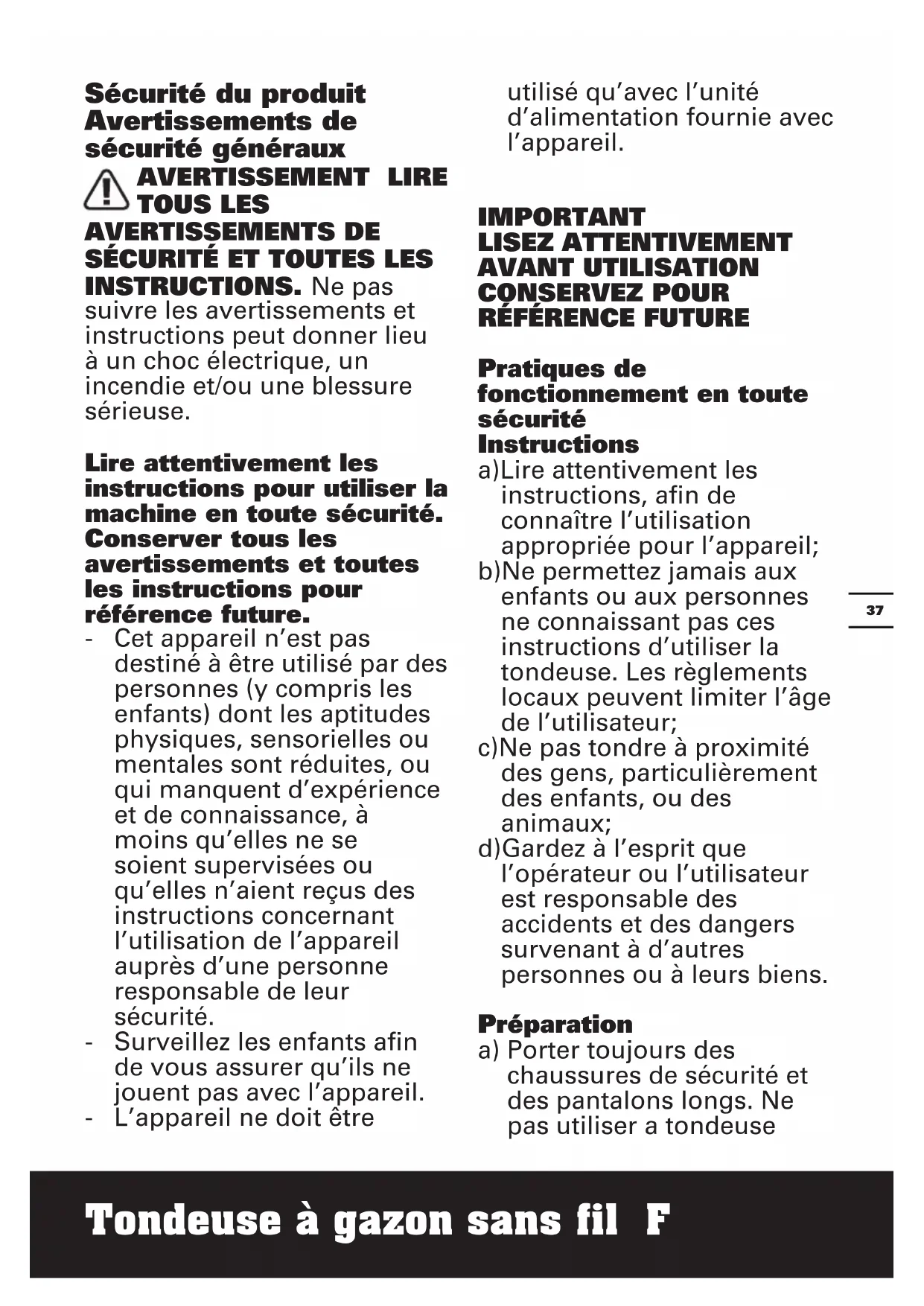

Avertissements de sécurité et TOUTES les instructions. ne pas

Suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les aptitudes physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissance, à moins qu'elles ne soient supervisées ou qu'elles n'aient reçu des instructions concernant l'utilisation de l'appareil auprès d'une personne responsable de leur sécurité.

- Surveillez les enfants afin de vous assurer qu'ils ne jouent pas avec l'appareil.

- L'appareil ne doit être

utilisé qu'avec l'unité d'alimentation fournie avec l'appareil.

Pratiques de fonctionnement en toute sécurité instructions

a) Lire attentivement les instructions, afin de connaître l'utilisation appropriée pour l'appareil ; b) Ne permettez jamais aux enfants ou aux personnes ne connaissant pas ces instructions d'utiliser la tondeuse. Les règlements locaux peuvent limiter l'âge de l'utilisateur ; c) Ne pas tondre à proximité des gens, particulièrement des enfants, ou des animaux ; d) Gardez à l'esprit que l'opérateur ou l'utilisateur est responsable des accidents et des dangers survenant à d'autres personnes ou à leurs biens.

Préparation

Porter toujours des chaussures de sécurité et des pantalons longs. Ne pas utiliser la tondeuse

pieds nus ou avec des chaussures ouvertes.

b) Examinez complètement la zone où le matériel doit être utilisé et enlevez tous les objets susceptibles d'être projetés par la machine; c) Avant l'utilisation, vérifier que les lames et les boulons de lame ne soient pas endommagés. Remplacer les lames et les boulons cassés ou usés. Remplacez les étiquettes abimées et illisibles.

Fonctionnement

a) Tondre uniquement de jour ou avec une bonne lumière artificielle; b) Évitez d'utiliser l'appareil dans l'herbe humide; c) S'assurer du bon équilibre sur les pentes; d) Marchez, ne courrez jamais; e) Pour les machines rotatives à roues, tondez en travers des pentes, jamais vers le haut ni vers le bas; f) Faire extrêmement attention en changeant de direction sur les pentes; g) Ne pas tondre les pentes excessivement raides; h) Faire très attention en renversant ou en tirant l'appareil vers vous; i) Arrêter la lame si l'appareil doit être incliné ou transporté sur des surfaces autres que l'herbe; j) N'utiliser jamais l'appareil

avec des protections (capots etc.) défectueuses, ou sans dispositifs de sécurité en place, par exemple volet de protection et/ou récupérateur d'herbe;

k) Se tenir à l'écart des lames lors du branchement de la machine; l) Ne faites pas basculer la tondeuse à gazon lorsque vous allumez le moteur, sauf si la tondeuse à gazon doit être basculée pour le démarrage. Dans ce cas, ne la faites pas basculer plus de ce qui est absolument nécessaire et soulevez uniquement la partie distante de l'utilisateur; m) Ne pas mettre les mains ou les pieds près ou sous les pièces en mouvement. Pour les faucheuses rotatives, conservez clairement de l'espace à tout moment; n) Ne touchez pas la lame avant que le dispositif de désactivation ait été retiré, et que les lames soient à l'arrêt complet; o) Ne démarrez pas la tondeuse à gazon en vous tenant devant la goulotte d'éjection. p) Ne transportez pas la tondeuse lorsque la source d'énergie est en marche. q) Arrêtez la tondeuse, et retirez le dispositif de désactivation. Assurez-vous que toutes les pièces

les lames soient à l'arrêt complet.

• toutes les fois que vous laissez la machine sans surveillance,
• avant d'éliminer un bourrage,
• avant le contrôle, le nettoyage ou toute opération sur la machine,
• après le choc avec un objet étranger. Inspectez l'appareil pour déceler les dommages et dépanner si besoin. Si l'appareil commence à vibrer anormalement (contrôlez immédiatement)
• Recherchez les dommages.
• Remplacez ou réparez les pièces endommagées.
• Vérifiez et resserrez toutes les pièces desserrées.

Entretien

a) Afin d'utiliser la machine en toute sécurité, garder tous les écrous, boulons, et les vis serrés; b) Vérifier fréquemment l'usure ou la détérioration du bac récupérateur d'herbe; c) Par sécurité, remplacer toutes parties usées ou endommagées. N'utilisez que des accessoires et des pièces de rechange d'origine. d) Soyez prudent lors du réglage de la machine pour ne pas vous coincer les doigts entre les lames

mobiles et les parties fixes de la machine.

e) Laissez toujours refroidir la tondeuse avant de la ranger. f) Lors de l'entretien des lames, sachez que, même si la source d'alimentation est coupée, les lames peuvent encore être déplacées.

Mises en garde concernant la batterie

a) La batterie et les piles secondaires ne doivent pas être ouvertes, démontées ou broyées.

b) La batterie ne doit pas être court-circuitée.

Évitez de mettre la batterie en vrac dans une boîte ou dans un tiroir où elle risqueraient de se court-circuiter entre elles ou au contact d'autres objets métalliques.

Après usage, évitez tout contact de la batterie avec d'autres objets métalliques de petite taille (trombones, pièces, clés, clous, vis etc.) susceptibles de court-circuiter les pôles. Un court-circuit entre les pôles de la batterie peut être à l'origine de brûlures ou d'un incendie.

c) La batterie ne doit pas être exposée au feu et à la chaleur. Évitez de la

ranger à l'abri de la lumière du soleil.

d) La batterie et les piles ne doivent pas être soumises à des chocs mécaniques.

e) En cas de fuite des piles, évitez tout contact du liquide avec la peau et les yeux. En cas de contact, rincez abondamment la surface touchée avec de l'eau et appelez les urgences.

f) En cas d'ingestion d'une pile ou d'une batterie, appelez immédiatement les urgences.

g) La batterie et les piles doivent rester propres et sèches.

h) Si la batterie ou les piles se salissent, essuyez-les avec un chiffon propre et sec.

i) La batterie et les piles doivent être chargées avant usage. Utilisez toujours le chargeur adéquat, et respectez les instructions du fabricant ou le mode d'emploi de l'appareil concernant la procédure de recharge.

j) Évitez de laisser une batterie se charger pendant trop longtemps lorsqu'elle n'est pas

utilisée.

k) Après de longues périodes d'inutilisation, il peut être nécessaire de charger et décharger la batterie et les piles à plusieurs reprises avant que celles-ci ne retrouvent leur capacité maximale.

La batterie et les piles fonctionnent au mieux de leur capacité dans une température ambiante normale, comprise entre +15°C et +25°C environ.

Les batteries fonctionnant avec des systèmes électrochimiques différents doivent être mises au rebut séparément.

n) N'utilisez pas d'autre chargeur que celui spécifié par WORX. N'utilisez pas d'autre chargeur que celui spécifiquement fourni avec l'appareil. Un chargeur destiné à un type de batterie donné peut être à l'origine d'un incendie s'il est utilisé avec une autre batterie.

o) N'utilisez en aucun cas une batterie autre que celle prévue pour cet

appareil.

p) La batterie doit être tenue hors de portée des enfants. q) Gardez la documentation d'origine du produit afin de pouvoir vous y référer ultérieurement. r) Enlevez la batterie de l'appareil lorsque vous ne l'utilisez pas. s) Respectez les procédures de mise au rebut. t) Ne pas mélanger des piles de fabrication, capacité, taille ou type différents dans un appareil. u) Ne pas retirer les batteries de leur emballage d'origine avant leur utilisation. v) Notez les signes plus (+) et moins (-) sur la batterie et respectez la bonne utilisation.

SYMBOLES

	Lire attentivement la notice et la conserver
	Tenez vous à bonne distance.
	Prenez garde aux lames tranchantes. Les lames continuent de tourner une fois le moteur coupé.- Enlevez la prise du secteur avant toute maintenance
	Les déchets d’équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils doivent être collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l’organisation de la collecte.
	Batterie Li-Ion Ce produit comporte un symbole de « Collecte séparée » de toutes les batteries. Il sera ensuite recyclé ou démantelé, afin de réduire l’impact sur l’environnement. Les batteries peuvent être dangereuses pour l’environnement et la santé humaine, car elles contiennent des substances dangereuses.
	Ne pas brûler

	Les batteries peuvent entrer dans le cycle de l'eau si elles sont éliminées de façon inappropriée, ce qui peut être dangereux pour l'écosystème. Ne pas éliminer les batteries usagées comme un déchet municipal non trié.
	Portez des gants de protection
	Retirez la batterie de la prise avant de procéder à tout ajustement, révision ou maintenance.
	La lame continue à tourner après le relâchement de l'interrupteur. Attendre que tous les composants de la machine se soient complètement arrêtés avant de les toucher.
	Retirez la clé

1. CLÉ DE SÉCURITÉ

2. POIGNÉE DE CAUTION

3. CLIP DE CÂBLE

4. POIGNÉE SUPÉRIEURE

5. POIGNÉE INFÉRIEURE

6. INDICATEUR DE CHARGE DE LA BAT-TERIE

7. COUVERCLE DE LA BATTERIE

8. BOUTON DE RÉGLAGE DE LA HAUTEUR DE COUPE

9. POIGNÉE DE TRANSPORT

10. BOUTON DE POIGNÉE, INFÉRIEUR

11. VOLET DE SÉCURITÉ

12. SAC DE COLLECTE D'HERBE

13. POIGNÉE DE SAC

14. INDICATEUR DE SAC D'HERBE

15. BOUTON DE POIGNÉE SUPÉRIEUR

16. INSERT DE PAILLAGE

17. BATTERIE (VOIR FIG. E) *

18. BOULON DE LAME (VOIR FIG. N1)

19. LAME (VOIR FIG. N1)

20. CONTRÔLEUR INTELLIGENT DE LA COUPE

* LES ACCESSOIRES REPRODUITS OU DÉCRITS NE SONT PAS TOUS COMPRIS DANS LES FOURNITURES.

Modèle WG743E, WG743E.9 (740-789 - désignations des pièces, illustration de la Tondeuse à gazon sans fil)

	WG743E WG7	43E.9
Tension 40V Max.(2x20V Max.)**
vitesse sans chargement	2800 / 3000 spm
Diamètre du tablier	43cm
Diamètre de coupe	40cm

Diamètre de la roue avant	190mm
Diamètre de la roue arrière	200mm
Hauteur de coupe	20mm-80mm
Position de la hauteur de coupe	7
Capacité de collecte d'herbe	45L
Type de batterie L	thium-ion /
Modèle de batterie	WA3553 (4.0Ah) /
Modèle de chargeur	WA3883 /
Classe du chargeur	Entrée : 100-240V~50-60HzSortie 1: 20 V=2.0A***Sortie 2: 20 V=2.0A***	/
Temps de charge (approximatif) Batterie:2.0 Ah (1pc)2.0 Ah (2pcs)4.0 Ah (1pc)4.0 Ah (2pcs)	0.5 hr1 hr1 hr2 hrs	/
Poids de la machine	15.2kg 13.9kg

** Tension mesurée sans charge de travail. La tension initiale de la batterie atteint 20 volts au maximum. La tension nominale est de 18 volts. *** Les sorties 1 et 2 du chargeur signifient deux ports avec la même tension et le même courant de sortie.

ACCESSORIES

	WG743E	WG743E.9
Batterie (WA3553)	2	/
Chargeur (WA3883) 1	/
Sac de collecte d'herbe	1
Insert de paillage	1
Clip de câble	2

Bouton de la poignée 4

Nous recommandons d'acheter tous les accessoires dans le magasin d'acquisition de la machine. Pour plus d'informations, se référer à l'emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.

Niveau de pression acoustique L	_wA = 75dB(A)
K_pA	3 dB (A)
Niveaudepuissanceacoustique L	_wA = 89.3 dB(A)
K_wA	3 dB (A)
Porter des protections auditives.

Valeur de vibration mesurée à <2.5 m/s²

incertitude K = 1.5 m/s²

AVERTISSEMENT: La valeur d'émission

de vibrations pendant l'utilisation réelle de l'outil électrique peut différer de la valeur déclarée selon la manière dont l'outil est utilisé, selon les exemples suivants et d'autres variations sur la manière dont l'outil est utilisé : Comment l'outil est utilisé et quels matériaux sont coupés ou percés. L'outil est en bon état et bien entretenu. L'utilisation du bon accessoire pour l'outil et l'assurance qu'il est affûté et en bon état. La bonne tenue des poignées et, le cas échéant, les accessoires anti-vibrations utilisés. L'outil est utilisé comme prévu dans sa conception et dans le présent mode d'emploi.

Cet outil peut causer un syndrome des vibrations main-bras s'il n'est pas correctement géré.

AVERTISSEMENT: Pour être précise, une

évaluation du niveau d'exposition en conditions réelles d'utilisation doit également tenir compte de toutes les parties du cycle d'utilisation telles que les moments où l'outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas réellement de tâche. Ceci peut réduire de manière significative

le niveau d'exposition et la durée d'utilisation totale.

Afin de minimiser le risque d'exposition aux vibrations:

Utilisez TOUJOURS des burins, des forets et des lames affûtées.

Entretenez cet outil de manière conforme au mode d'emploi et maintenez-le lubrifié (le cas échéant).

Si l'outil doit être utilisé régulièrement, investissez dans des accessoires anti-vibrations.

Planifiez votre travail pour étaler l'utilisation des outils à forte vibration sur plusieurs jours.

REMARQUE : Lisez le manuel d'instructions avant d'utiliser cette machine.

Utilisation prévue

Ce produit est destiné à la tonte de pelouse domestique.

Assemblage et fonctionnement

ACTION FIGURE
ASSEMBLAGE
Assemblage du guidon REMARQUE: Choisissez l’un des deux trous de la poignée inférieure correspondant à la hauteur souhaitée.	Voir Fig. A1, A2, A3, A4, A5
Assemblage du sac de collecte d’herbe	Voir Fig. B1, B2, B3, B4
Installation du sac de ramassage d’herbe sur la tondeuse à gazon REMARQUE: retirez l’insert de paillage de la tondeuse à gazon avant d’installer le sac de ramassage de l’herbe. REMARQUE: appuyez légèrement sur le sac de collecte d’herbe pour vous assurer qu’il est complètement installé.	Voir Fig. C1, C2, C3
Vérification de l’état de charge de la batterie REMARQUE: la figure. D1 s’applique uniquement à la batterie avec voyant.	Voir Fig. D1
Chargement de la batterie REMARQUE: les batteries sont expédiées sans charge. Chaque batterie doit être complètement chargée avant la première tonte. Chargez toujours complètement les deux batteries en même temps. Veuillez consulter le manuel du chargeur pour plus de détails.	Voir Fig. D2
Installation / retrait de la batterie REMARQUE:•Cette machine ne fonctionnera que si 2 piles sont installées. Utilisez toujours deux batteries de même capacité et chargez-les complètement.•Lorsque vous utilisez deux batteries avec une puissance différente, la machine ne fonctionne que sur le plus petit dénominateur des deux.	Voir Fig. E
FONCTIONNEMENT

Indicateur de charge de la batterie sur la machineVoir les détails dans la partie ÉTAT DE LA BATTERIEIMPORTANTQuand une seule lumière est allumée, au moins une batterie est presque vide et doit être chargée, même si la tondeuse est encore capable de tondre le gazon. Continuer à utiliser votre tondeuse à gazon avec la batterie déchargée peut réduire la durée de vie et les performances de votre batterie.Si aucune lumière n’est allumée, au moins une batterie n’est pas complètement installée ou la batterie est peut-être défectueuse, veuillez vérifier que les batteries sont bien en place.	Voir Fig. F
Départ et arrêt	Voir Fig. G1, G2
Réglage du contrôleur intelligent de la coupeMODE économiqueRéglez le contrôleur intelligent de la coupe sur le mode ECO lorsque vous tondez dans des conditions quotidiennes, en éliminant environ 1 pouce d’herbe à la fois.MODE RAPIDERéglez le contrôleur intelligent de la coupe sur le mode POWER lors de la coupe d’un gazon dense ou envahi par la végétation.	Voir Fig.H1,H2
Réglage de la hauteur de coupe	Voir Fig. I
Indicateur de remplissage de sacs à gazonÉtat vide: le rabat flotte (a)État complet: le rabat tombe (b)	Voir Fig. J1
Enlèvement / Vidage du sac de collecte d’herbeATTENTION! Vérifiez toujours que la sortie de décharge est fermée par le volet de sécurité avant l’utilisation. Ne soulevez jamais le volet de sécurité lorsque la tondeuse à gazon est utilisée sans le sac de ramassage de l’herbe adapté.	Voir Fig. J2
Installation de l’insert de paillage	Voir Fig. K
StockageAttention: Enlevez toujours la batterie et la clé de sécurité en cas de stockage inversé.	Voir Fig. L1, L2

LED D'etat batterie (voir fig. f)

Avant de démarrer ou après utilisation, appuyez sur le bouton à côté du voyant d'alimentation sur la machine pour vérifier la capacité de la batterie. Au cours du fonctionnement, la capacité de la batterie sera indiquée automatiquement par le témoin d'alimentation de la batterie.

L'indicateur détecte et affiche en permanence l'état de la batterie comme suit.

Pour la machine équipée de 2 batteries de puissance différente, le témoin d'alimentation affiche l'état de la batterie la plus basse.

État de l'indicateur d'alimentation de la batterie	État de la batterie
Cinq voyants verts ( ) sont allumés.	Les deux batteries sont très chargées.
Deux, trois ou quatre voyants verts sont allumés.	Les deux batteries disposent d'une charge restante. Plus il y a de voyants allumés, plus la capacité de la batterie est grande.
Un seul voyant vert( ) est allumé.	Au moins une batterie est épuisée et doit être rechargée.

Aucun voyant n'est allumé.	Au moins une batterie n'est pas complètement installée ou la batterie est défectueuse.
Un seul voyant clignote deux fois par cycle.	Au moins une batterie est déchargée excessivement (veuillez vous reporter à l'état de charge de la batterie), veuillez recharger les deux batteries à la fois avant de les réutiliser ou de les ranger.
Un seul voyant clignote trois fois par cycle.	Au moins une batterie est chaude, attendez qu'elle refroidisse avant de redémarrer.
Un seul voyant clignote quatre fois par cycle.	La machine est surchargée. Augmentez la hauteur de coupe ou poussez lentement.

Conseils pour TONDRE remarque: examinez toujours la ZONE où la tondeuse DOIT être utilisée et enlevez TOUTES les pierres, les bâtons, les FILS, les OS et AUTRES débris qui pourraient être projetés par la LAME en rotation.

1. Tondez en travers des pentes, jamais de haut en bas. Faites extrêmement attention en changeant de sens sur les pentes. Ne tondez pas des pentes excessivement raides. Restez toujours bien en appui.
2. Relâchez la poignée pour éteindre la tondeuse lorsque vous traversez une zone gravillonnée (des pierres peuvent être projetées par la lame).
3. Placez la tondeuse sur la hauteur de coupe la plus élevée quand vous tondez un terrain difficile ou de l'herbe haute. Enlever trop d'herbe en même temps peut faire déclencher le disjoncteur, qui arrête la tondeuse.
4. Si vous utilisez un sac à herbe pendant la saison de forte croissance, l'herbe peut tendre à obstruer l'ouverture de décharge. Relâchez la poignée pour éteindre la

tondeuse et retirez la clé de sécurité. Retirez le sac à herbe et secouez l'herbe vers le bas à l'arrière du sac. Nettoyez également toute herbe ou débris qui peuvent entourer l'ouverture de décharge. Remplacez le sac à herbe.

1. Si la tondeuse commence à vibrer de façon anormale, relâchez la poignée pour éteindre la tondeuse et retirez la clé de sécurité. Vérifiez immédiatement la cause. La vibration est un avertissement de problème. N'actionnez pas la tondeuse tant qu'un contrôle de service n'a pas été fait.
2. TOUJOURS LIBER LA POIGNÉE POUR ÉTEINDRE LA TONDEUSE ET RETIRER LA CLÉ DE SÉCURITÉ LORSQUE VOUS LAISSEZ LA MACHINE SANS SURVEILLANCE MÊME PENDANT UNE PETITE PÉRIODE DE TEMPS.

ZONE de COUPE

La zone de coupe peut être affectée par plusieurs facteurs, tels que la hauteur de coupe, l'humidité du gazon, la longueur et la densité de l'herbe. De plus, démarrer et arrêter la tondeuse trop de fois au cours du fonctionnement réduira la zone de coupe. Le tableau ci-dessous fournit les zones de coupe potentielles en fonction de conditions de coupe spécifiques.

Hauteur de coupe	Taille du lot recommandée (maximum)
Coupure 8cm à 6cm	Avec 2 * 20V / 4.0Ah batteries
	jusqu'à 500m2 *

* Utilisé avec 2 batteries complètement chargées en même temps.

Conseils:

1) Nous vous recommandons de tondre plus fréquemment votre pelouse, de marcher à un rythme normal et de ne pas démarrer/arrêter la tondeuse trop souvent au cours de son fonctionnement. Veuillez toujours utiliser les deux mêmes batteries et les

recharger en même temps.

2) Pour de meilleures performances, veillez à utiliser une batterie complètement chargée et coupez toujours 1/3 ou moins de la hauteur de l'herbe. 3) Marchez lentement lors de la coupe d'herbe longue, de façon à procéder à une coupe plus efficace et de décharger convenablement l'herbe coupée. 4) Évitez de couper de l'herbe humide, sinon elle restera collée sous la station et ne pourra être correctement recueillie ou déchargée. 5) Une hauteur de coupe plus élevée doit être appliquée à de l'herbe épaisse ou neuve et prolongera la durée de la batterie.

Avertissement: arrêtez la tondeuse et retirez la clé de sûreté avant de retirer le sac à herbe.

REMARQUE: Pour assurer une utilisation longue et sans problème, suivre les procédures d'entretien suivantes de manière régulière. Vérifier les défauts évidents tels qu'une lame endommagée, des accessoires mal ajustés, et des pièces usées ou endommagées. Vérifier que les capots et les protections soient tous intacts et correctement fixés à la tondeuse. Effectuer tout l'entretien et toutes les réparations nécessaires avant d'utiliser la tonde[...] Si la tondeuse ne fonctionne plus malgré l'entretien régulier, veuillez appeler le service client pour tout conseil.

Affutage de la LAME

MAINTENEZ LA LAME AFFUTÉE POUR UNE MEILLEURE EXÉCUTION DE LA TONTE. PORTEZ UNE PROTECTION DES YEUX APPROPRIÉE QUAND VOUS RETIREZ, AFFUTEZ, ET INSTALLEZ LA LAME. ASSUREZ-VOUS QUE LA CLÉ DE SÛRETÉ EST RETIRÉE.

L'affutage de la lame deux fois pendant une saison de tonte est habituellement suffisant dans des circonstances normales. Le sable émousse la lame rapidement. Si votre

Votre pelouse a un sol sablonneux, un affutage plus fréquent peut être requis.

REMPLACER IMMÉDIATEMENT TOUTE LAME PLIÉE OU ENDOMMAGÉE.

En affutant la LAME :

1. Assurez-vous que la lame reste équilibrée.
2. Affutez la lame à l'angle de coupe initial.
3. Affutez les tranchants sur les deux extrémités de la lame, en enlevant des quantités égales de matière aux deux extrémités.

Remarque:

1. Assurez-vous que la tondeuse soit éteinte et retirez la clé.
2. Placez la tondeuse en mode de stockage vertical.

Pour affuter la LAME dans un étau (VOIR FIG. M1)

1. Assurez-vous que la poignée est libérée, que la lame est arrêtée et que la clé de sécurité est retirée avant de retirer la lame.
2. Retirez la lame de la tondeuse. Voyez les instructions pour retirer et monter la lame.
3. Fixez la lame M1-1 dans un étau M1-2.
4. Portez des lunettes de sécurité et faites attention à ne pas vous couper.
5. Limez soigneusement les tranchants de la lame avec une lime fine M1-3 ou une pierre à aiguiser.
6. Contrôlez l'équilibre de la lame. Voyez les instructions pour l'équilibrage de la lame.
7. Remettez la lame sur la tondeuse et serrez solidement. Référez-vous aux instructions ci-dessous.

Équilibrage de la LAME (voir fig.. M2)

Contrôlez l'équilibrage de la lame en plaçant le trou au centre de la lame M2-1 au-dessus d'un clou ou d'un tournevis M2-2, maintenu horizontalement dans un étau M2-3. Si l'une ou l'autre extrémité de la lame tourne vers le bas, limez cette extrémité. La lame est correctement équilibrée quand ni l'une ni l'autre extrémité ne tombe.

Maintenance de la LAME (voir fig. N1, N2)

Remplacez votre lame en métal après 50

heures de tonte ou tous les 2 ans, selon la condition qui se réalise le plus tôt. Suivez ces procédures pour retirer et remplacer la lame. Vous avez besoin de gants de jardin (non fournis) et d'une clé à molette (non fournie) pour retirer la lame. Tenez la lame (19) et dévissez le boulon de la lame (18) dans le sens contraire des aiguilles d'une montre à l'aide de la clé à molette puis enlevez la lame.

Pour remonter, placez la lame (19) avec les parties coupantes vers le sol. Serrez alors solidement l'écrou de la lame (18).

Stockage (voir fig. L1, L2)

Arrêtez la tondeuse et retirez toujours la clé de sûreté. Nettoyer l'extérieur de la machine en utilisant une brosse douce et un chiffon. N'utiliser jamais d'eau, de produits chimiques. Enlever tous les herbes et débris et maintenir les fentes de ventilation propres.

Coucher la machine et nettoyer le secteur de la lame. Si il reste de l'herbe sous la lame, retirer la avec un instrument en bois ou en plastique. Ranger la machine dans un endroit sec. Ne posez pas d'autres objets sur la machine.

Pour faciliter le stockage, libérez le bouton de la poignée et pliez la poignée supérieure, tel qu'indiqué Fig. L1 et L2.

Protection de l'environnement

Les déchets d'équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils doivent être collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir

des renseignements sur l'organisation de la collecte.

Problème Remède
1. La tondeuse ne marche pas lorsque le traitement sous caution est activé.	A. Assurez-vous que la clé de sécurité a été installée et est bien en place, et que le bouton du boîtier de l'interrupteur est complètement enfoncé.B. Relâchez la poignée pour éteindre la tondeuse. Retirez la clé de sécurité, retournez la tondeuse et vérifiez que la lame est libre pour tourner. Si ce n'est pas le cas, retournez la machine chez un réparateur agréé. La lame doit tourner librement.C. La batterie a-t-elle été chargée à fond? Branchez le chargeur et attendez que le voyant vert s'allume.
2. Le moteur s'arrête pendant la tonte.	A. Relâchez la poignée pour éteindre la tondeuse. Retirez la clé de sécurité, retournez la tondeuse et vérifiez que la lame est libre pour tourner. Si ce n'est pas le cas, retournez la machine chez un réparateur agréé. La lame doit tourner librement.B. Relevez la hauteur de coupe des roues à la position la plus haute et démarrez la tondeuse.C. La batterie a-t-elle été chargée à fond? Branchez le chargeur et attendez que le voyant vert s'allume.D. Évitez de surcharger la tondeuse. Ralentissez la cadence de tonte ou relevez la hauteur de coupe. Ou les deux.
3. La tondeuse se met en marche pour les performances de tonte ne sont pas satisfaisantes, ou toute la pelouse n'est pas coupée.	A. La batterie a-t-elle été chargée à fond? Branchez le chargeur et attendez que le voyant vert s'allume.B. Relâchez la poignée pour éteindre la tondeuse. Retirer la clé de sécurité. Retournez la tondeuse et vérifiez: Lame pour l'acuité - Gardez la lame tranchante. Plate-forme et goulotte d'évacuation pour l'obstruction.C. Le réglage de la hauteur des roues est peut-être trop bas pour la pelouse à tondre. Relevez la hauteur de coupe.
4. La tondeuse est difficile à pousser.	A. Relevez la hauteur de coupe pour réduire le freinage sur l'herbe. Vérifiez la rotation libre de chaque roue.
5. La tondeuse est anormalement bruyante et vibre.	A.Relâchez la poignée pour éteindre la tondeuse. Retirer la clé de sécurité. Tournez la tondeuse sur le côté et vérifiez la lame pour vous assurer qu'elle n'a pas été pliée ni endommagée. Si la lame est endommagée, remplacez-la par une lame de rechange. Si le dessous de la terrasse est endommagé, rapportez la tondeuse à un centre de service agréé.B.S'il n'y a aucun dommage visible sur la lame et que la tondeuse vibre toujours: Relâchez la poignée pour éteindre la tondeuse, retirez la clé de sécurité et retirez la lame. Faites pivoter la lame de 180 degrés et resserrez. Si la tondeuse vibre encore, renvoyez-la à un centre de service agréé.
6. Le voyant du chargeur de batterie ne s'allume pas.	A. Vérifiez qu'il est correctement branché.B. Remplacez le chargeur.
7. Le voyant LED du chargeur de batterie ne devient pas vert.	A. La batterie doit être diagnostiquée. Emmenez-la dans un centre technique agréé.
8. La tondeuse ne récupère pas les résidus de tonte dans le sac.	A. Retirer la plaque de paillage lors de la mise en place du sac.B. La chute est bouchée. Relâchez la poignée pour éteindre la tondeuse. Retirer la clé de sécurité. Débarrassez-vous de l’herbe coupée.C. Trop d’herbe coupée. Augmentez la hauteur de coupe des roues afin de diminuer la longueur des résidus.D. Le sac est plein. Videz le sac plus fréquemment.
9. Lors du paillage, les tontes sont visibles.	A. Une quantité d’herbe excessive est tondue. Relevez la hauteur de coupe des roues afin de diminuer la hauteur de coupe. Ne coupez pas plus de 1/3 de la longueur totale.B. Vérifiez la précision de la lame. Gardez toujours la lame bien aiguisée.
10. Temps d’exécution faible ou réduit après de nombreuses utilisations.	A. Retour au centre technique agréé - peut nécessiter une nouvelle batterie.
11. Le voyant LED du chargeur de batterie clignote en rouge et la batterie ne peut pas être chargée.	A. La batterie surchauffe après une utilisation continue. Retirez la batterie du chargeur et laissez-la refroidir à 42°C ou moins.

Declaration de conformite

Nous,

POSITEC Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Déclarons ce produit

Description Tondeuse à gazon sans fil WORX

Modèle WG743E, WG743E.9 (740-789 -)

désignations des pièces, illustration de la Tondeuse à gazon sans fil)

Fonction Tondeuse à gazon

Est conforme aux directives suivantes,

2006/42/EC, 2014/30/EU, 2011/65/

EU (EU) 2015/863, 2000/14/EC amendée par

2005/88/EC

2000/14/EC amendée par2005/88/EC:

- Procédure d'évaluation de la conformité conformément

à Annex VI

- Niveau de pression acoustique 89.3 dB(A)

- Niveau d'intensité acoustique 92 dB(A)

Notification réalisée par

Nom: Intertek Testing & Certification Ltd (Organisme notifié0359)

La personne autorisée à compiler le dossier technique,

Nom: Marcel Filz

Ingénieur en chef adjoint, Essais & Certification

Positec Technology (China) Co., Ltd
