| Typ produktu | Bezdrôtová kosačka |
| Model | WG743E / WG743E.9 |
| Menovité napätie | 40 V Max (2 × 20 V) |
| Voľnobežné otáčky | 2800 / 3000 tr/min |
| Priemer kosenia | 40 cm |
| Priemer plášťa | 43 cm |
| Výška kosenia | 20 - 80 mm (7 polôh) |
| Kapacita zberného koša | 45 L |
| Typ batérie | Lítium-iónová (Li-Ion) |
| Model batérie | WA3553 (4.0 Ah) |
| Model nabíjačky | WA3883 (dvojportový) |
| Čas nabíjania (4.0 Ah) | 1 h (1 batéria) / 2 h (2 batérie) |
| Hmotnosť | 15.2 kg (WG743E) / 13.9 kg (WG743E.9) |
| Priemer predných kolies | 190 mm |
| Priemer zadných kolies | 200 mm |
| Hladina akustického tlaku | 75 dB(A) |
| Hladina akustického výkonu | 89.3 dB(A) |
| Vibrácie (ah) | < 2.5 m/s² |
| Režimy kosenia | Eco (ECO) a Rýchly (POWER) |
| Indikátor naplnenia koša | Áno (indikačná klapka) |
| Mulčovanie | Áno (vložka na mulčovanie v cene) |
| Bezpečnosť | Bezpečnostný kľúč, bezpečnostné blokovanie |
| Skladacia rukoväť | Áno |
| Určené použitie | Kosenie domáceho trávnika |
Často kladené otázky - WG743E WORX
Otázky používateľov k WG743E WORX
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod WG743E - WORX a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. WG743E značky WORX.
NÁVOD NA OBSLUHU WG743E WORX
tímto prohlašujeme, že výrobek,
- Deklarovaný zaručený akustický výkon 92 dB(A)

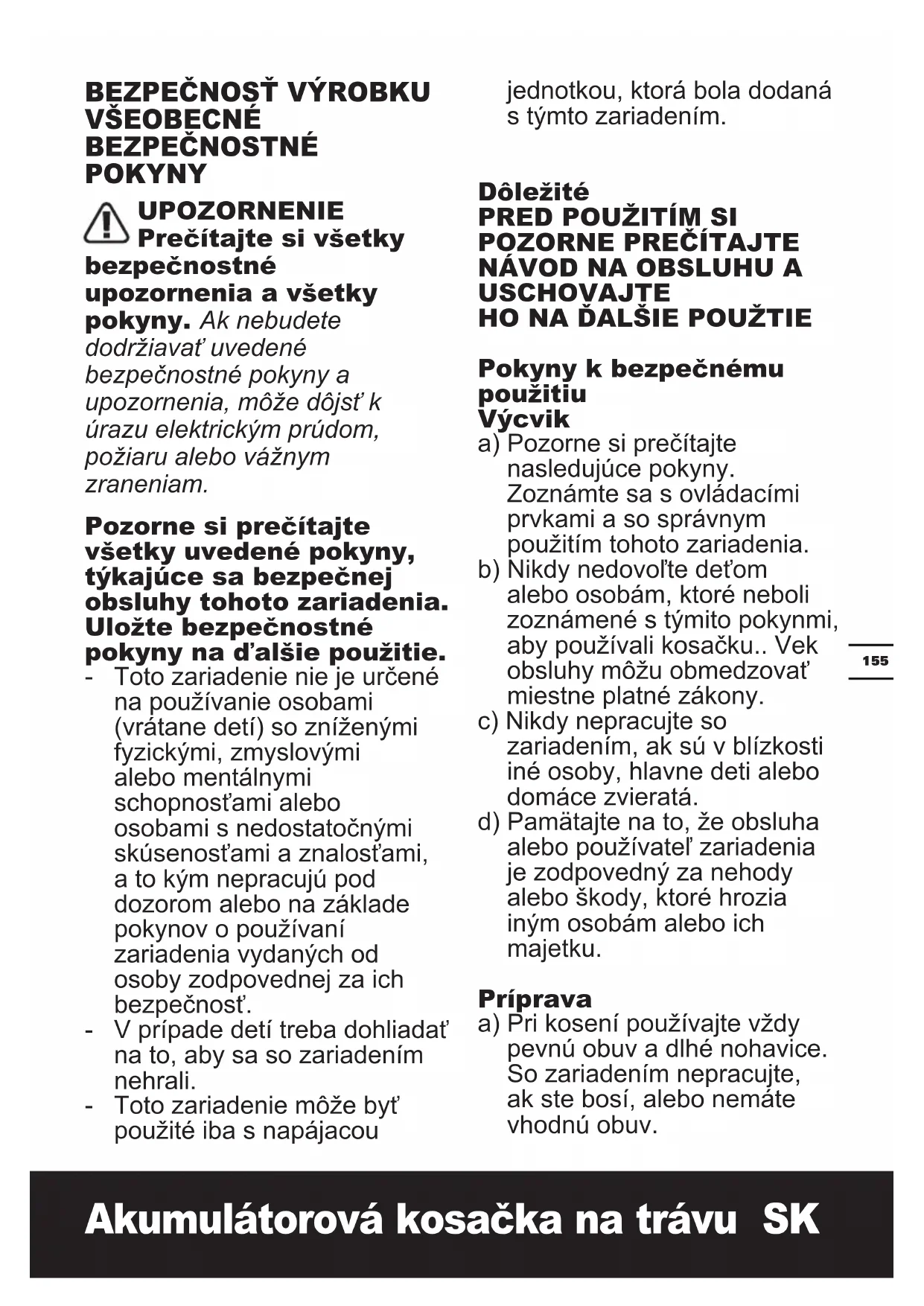

Prečítajte si všetky
bezpečnostné upozornenia a všetky pokyny. Ak nebudete dodržiavat' uvedené bezpečnostné pokyny a upozornenia, môže dôjst' k úrazu elektrickým prúdom, požiaru alebo vážnym zraneniam.
Pozorne si prečítajte všetky uvedené pokyny, týkajúce sa bezpečnej obsluhy tohoto zariadenia. Uložte bezpečnostné pokyny na d'alšie použitie.
- Toto zariadenie nie je určené na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnost'ami alebo osobami s nedostatočnými skúsenost'ami a znalost'ami, a to kým nepracujú pod dozorom alebo na základe pokynov o používaní zariadenia vydaných od osoby zodpovednej za ich bezpečnosť.
- V prípade detí treba dohliadat na to, aby sa so zariadením nehrali. - Toto zariadenie môže byt' použité iba s napájacou
jednotkou, ktorá bola dodaná s týmto zariadením.
Dôležité
PRED POUŽITÍM SI POZORNE PREČÍTAJTE NÁVOD NA OBSLUHU A USCHOVAJTE HO NA ĎALŠIE POUŽTIE
Pokyny k bezpečnému použitiu Výcvik
a) Pozorne si prečítajte nasledujúce pokyny. Zoznámte sa s ovládacími prvkami a so správnym použitím tohoto zariadenia.
b) Nikdy nedovol'te det'om alebo osobám, ktoré neboli zoznámené s týmito pokynmi, aby používali kosačku.. Vek obsluhy môžu obmedzovať miestne platné zákony.
c) Nikdy nepracujte so zariadením, ak sú v blízkosti iné osoby, hlavne deti alebo domáce zvieratá.
d) Pamätajte na to, že obsluha alebo používatel' zariadenia je zodpovedný za nehody alebo škody, ktoré hrozia iným osobám alebo ich majetku.
Príprava
a) Pri kosení používajte vždy pevnú obuv a dlhé nohavice. So zariadením nepracujte, ak ste bosí, alebo nemáte vhodnú obuv.
b) Skontrolujte priestor, v ktorom budete toto zariadenie používať a odstráňte všetky predmety, ktoré by mohli byť strojom vymrštené.
c) Pred každým použitím prevedte vizuálnu kontrolu, či sú v poriadku nože, upevnenie nožov a či nie je opotrebovaný alebo poškodený žací mechanizmus. Poškodené nebo opotrebované nože vymeňte vždy ako sadu, aby bolo zaistené vyváženie nožov. Nečitateľné alebo poškodené nálepky vymeňte.
Použitie
a) So zariadením pracujte iba pri dennom svetle alebo pri kvalitnom umelom osvetlení.
b) Pokial' to bude možné,
nepoužívajte toto zariadenie
vo vlhkej tráve.
c) Pri práci v členitom teréne udržiavajte vždy pevný postoj.
d) Kráčajte, nikdy nebehajte.
e) Pri práci s rotačnými kosačkami na kolieskach jazdite vždy po vrstevnici svahu, nikdy nechod'te smerom nahor a dolu. Jazdite vždy po vrstevniciach svahu, nikdy nechod'te smerom nahor a dolu.
f) Pri zmene smeru na svahu bud'te vždy veľmi opatrní.
g) Nekoste na príliš strmom svahu.
h) Dávajte vel'ký pozor pri cúvaní alebo pri prit'ahovaní kosačky
smerom k sebe.
i) Zastavte nože, ak pri práci s kosačkou musíte kosačku naklonit', pri prechádzaní z trávnatých plôch a pri preprave kosačky z plochy na plochu, ktorá bola už kosená.
j) Nikdy nepoužívajte kosačku s poškodenými krytmi alebo bez bezpečnostného zariadenia, napríklad odhřnačov alebo nesprávne nasadených zberných košov.
k) Pri zapínaní motora kosačky postupujte opatrne podľa uvedených pokynov, nohy udržiavajte v bezpečnej vzdialenosti od noža (nožov).
I) Pri zapínaní motora kosačku nikdy nenakláňajte, okrem prípadov, ked' musí byt' kosačka pri štartovaní naklonená. V takom prípade nenakláňajte kosačku viac, ako je nevyhnutné a zdvíhajte iba tú čast' kosačky, ktorá je d'alej od obsluhy.
m) Nedávajte ruky alebo nohy do blízkosti alebo pod rotujúce časti kosačky. Dbajte na to, aby bol otvor na odvod pokosenej trávy neustále vol'ný.
n) Nedotýkajte sa nožov pred vytiahnutím bezpečnostného kl'úča, pokial' nedôjde k ich úplnému zastaveniu.
o) Nezapínajte kosačku, ak stojíte priamo pred otvorom pre odvod pokosenej trávy.
p) Neprepravujte kosačku, ak je ku kosačke pripojený zdroj
napájania.
q) Zastavte kosačku a vytiahnite bezpečnostný klúč. Skontrolujte, či došlo k úplnému zastaveniu všetkých pohybujúcich sa častí.
– Vždy, ked' ponecháte zariadenie bez dozoru.
– Pred odstránením zablokovania.
– Po náraze do cudzieho predmetu. Pred každým použitím kosačky skontrolujte, či je zariadenie v poriadku a preved’te potrebné opravy. Ak začne kosačka nadmerne vibrovať (preved’te kontrolu okamžite).
- Skontrolujte, či nedošlo k poškodeniu.
- Vymeňte alebo opravte poškodenú čast'.
- Skontrolujte a utiahnite všetky uvoľnené časti.
Údržba a uskladnenie
a)Udržiavajte všetky matice, skrutky a upevňovacie prvky riadne utiahnuté, aby ste zaistili bezchybný prevádzkový stav zariadenia.
b) Kontrolujte pravidelne zberný kôš, či nie je opotrebovaný alebo poškodený.
c) Z bezpečnostných dôvodov vymeňte opotrebované alebo poškodené časti. Používajte výhradne originálne náhradné diely a príslušenstvo.
d) Pri nastavovaní kosačky
bud'te vel'mi opatrní, aby ste zabránili zachyteniu prstov medzi pohybujúcimi sa nožmi a pevnými čast'ami kosačky.
f) Pri údržbe nožov dávajte pozor, pretože aj po vypnutí kosačky od zdroja napájania môžu byť nože stále v pohybe.
Bezpečnostné varovania týkajúce sa batérií a) Nepokúšajte sa demontovat', rozoberat' alebo rozrezávat' batérie alebo jej články.
b) Batériu neskratujte. Neukladajte batérie náhodne v škatuliach alebo v zásuvkách, kde by mohlo dôjst' k ich vzájomnému skratovaniu alebo k skratovaniu spôsobenému inými predmetmi. Ak sa batéria nepoužíva, udržujte ju v bezpečnej vzdialenosti od sponiek na papiere, mincí, klúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré môžu spôsobit' prepojenie kontaktov batérie. Skratovanie kontaktov batérie môže spôsobit' popáleniny alebo požiar.
c) Nevystavujte batériu pôsobeniu tepla alebo
ohňa. Vyvarujte sa skladovania batérií na otvorenom slnku. d) Nevystavujte batériu mechanickým rázom. e) Ak dôjde k úniku kvapaliny z batérie, zabráňte tomu, aby sa táto kvapalina dostala do kontaktu s pokožkou alebo aby zasiahla oči. Ak dôjde k takému kontaktu, zasiahnuté miesto umyte značným množstvom vody a vyhl'adajte lekárske ošetrenie.
f) Ak dôjde k požitiu kvapaliny z batérie, vyhl'adajte okamžite lekárske ošetrenie. g) Udržujte batérie čisté a suché.
h)Ak sú svorky batérie znečistené, utrite ich čistou a suchou handričkou.
i) Batéria musí byt' pred použitím nabitá. Vždy postupujte podl'a uvedených pokynov a používajte správny postup nabíjania.
j) Nenechávajte batériu nabíjat', ak nebude batéria použitá.
k) Po dlhodobom uložení budete možno musiet' vykonat' niekol'ko cyklov nabíjania a vybíjania, aby batéria dosiahla svoj maximálny výkon.
I) Batéria poskytuje najvyšší výkon, ak sa používa pri bežnej izbovej teplote (20 °C ± 5 °C).
n)Vykonávajte nabíjanie iba v nabíjačke, ktorá je špecifikovaná spoločnost'ou WORX. Nepoužívajte inú nabíjačku, než je nabíjačka špeciálne dodaná na použitie s týmto zariadením.
Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže pri použití iného typu batérie vytvárat' riziko spôsobenia požiaru.
o) Nepoužívajte žiadnu batériu, ktorá nie je určená na použitie s týmto zariadením.
q) Uschovajte originálnu dokumentáciu k tomuto výrobku na budúce odkazy.
r) Ak sa zariadenie nepoužíva, vyberte z neho batériu.
výroby, kapacity, vel'kosti alebo typu.
u)Nevyberajte batériu z originálneho obalu skôr, než bude použitá.
v) Dodržujte polaritu vložených batérií plus (+) a mínus (-) a zaistite používanie batérií správnym spôsobom.
SYMBOLY
| Pred použitím zariadenia si prečítajte návod na použitie. | |
| Udržujte ostatné osoby v bezpečnej vzdialenosti. | |
| Používajte len ostré nože. Nože budú pokračovať v otáčaní aj chvíľu po vypnutí motora. Pred prevádzaním údržby vytiahnite bezpečnostný klůč. | |
| Elektrické výrobky sa nesmú likvidovat’ spolu s domácim odpadom. Recyklujte v zberných miestach na tento účel zriadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu. | |
| Akumulátor Li-Ion. Tento výrobok bol označený symbolom "triedený odpad" pre všetky jednotlivé a zložené akumulátory. Preto musí byť s ohľadom vplyvu na životné prostredie po doslúžení recyklovaný alebo demontovaný. Akumulátory obsahujú nebezpečné látky, preto môžu byť nebezpečné pre životné prostredie a l’udské zdravie. | |
| Nespal’ujte ich | |
| Akumulátory sa môžu pri nesprávnom spôsobe likvidácie dostat’ do systému kolobehu vody, čo môže ohrozit’ vlastný ekosystém. Doslúžile akumulátory nelikvidujte ako zmesový komunálny odpad. |
| Noste ochranné rukavice | |
| Pred akýmkol'vek nastavovaním, servisom alebo údržbou vyberte z úložného priestoru batériu. | |
| Po vypnutí tohto záhradníckeho náradia nože ešte rotujú d'alej a mohli by Vám spôsobit' poranenie. Pred kontaktom so zariadením, počkajte, až sa všetky jeho súčasti zastavia. | |
| Odstráňte kryt |
| 1. BEZPEČNOSTNÝ KLŮČ |
| 2. RUKOVÄŤ KAUCIE |
| 3. KÁBLOVÁ SVORKA |
| 4. HORNÁ RUKOVÄŤ |
| 5. SPODNÁ RUKOVÄŤ |
| 6. INDIKÁTOR ÚROVNE NABITIA BATÉRIE |
| 7. KRYT BATÉRIE |
| 8. GOMBÍK NASTAVENIA VÝŠKY KOSE-NIA |
| 9. RUKOVÄŤ NA PRENÁŠANIE |
| 10. RUKOVÄŤ GOMBÍKA, SPODNÁ |
| 11. BEZPEČNOSTNÁ KLAPKA |
| 12. ZBER TRÁVNEHO VRECKA |
| 13. RUKOVÄŤ TAŠKY |
| 14. INDIKÁTOR TRÁVY |
| 15. RUKOVÄŤ GOMBÍKA, HORNÁ |
| 16. MULČOVACIA VLOŽKA |
| 17. BALENIE BATÉRIÍ (POZRI OBRÁZOK E) * |
| 18. ČEPEĽOVÁ SKRUTKA (POZRI OB-RÁZOK N1) |
| 19. ČEPEĽ (POZRI OBRÁZOK N1) |
| 20. INTELIGENTNÝ REZACÍ KOTÚČ |
*Nie všetko zobrazené alebo popísané príslušenstvo je súčast'ou štandardnej dodávky.
TECHNICKÉ ÚDAJE
Typ WG743E, WG743E.9 (740-789 - označenie strojov, zástupca akumulátorových kosačiek na trávu)
| WG743E WG743E.9 | |
| Napätie 40V Max (2x20V Max) ** | |
| Žiadna rýchlost' zaťaženia | 2800 / 3000 spm |
| Priemer paluby 43cm | |
| Priemer rezu | 40cm |
| Priemer predného kolesa | 190mm |
** Napätie je možné merat' bez potreby pracovného zaťaženia. Počiatočné napätie batérie je maximálne 20 voltov. Menovité napätie je 18 voltov. *** Nabíjací výstup 1 a výstup 2 naznačujú, že oba porty majú rovnaké výstupné napätie a prúd.
PRÍSLUŠENSTVO
| WG743E | WG743E.9 | |
| Balenie batérií (WA3553) | 2 | / |
| Nabíjačka (WA3883) | 1 | / |
| Zber trávneho vrecka | 1 | |
| Mulčovacia vložka | 1 | |
| Káblová svorka | 2 | |
| Rukovát' gombíka | 4 | |
Odporúčame Vám, aby ste si zakúpili príslušenstvo v rovnakej predajni, v akej ste zakúpili aj vaše náradie. Ďalšie podrobnosti nájdete na obale príslušenstva. Pomoc a užitočné rady vám môže poskytnút' predajca náradiai.
INFORMÁCIE O HLUKU
| Meraný akustický tlak L | _wA =75 dB(A |
| K_pA 3 dB (A) | |
| Meraný akustický výkon L | _wA =89.3 dB(A) |
| K_wA | 3 dB(A) |
| Používajte ochranu sluchu. | |
INFORMÁCIE O VIBRÁCIÁCH
| Typická nameraná hodnota vibrácií | a_h < 2.5 m/s^2 |
| Nepresnost' K = 1.5 m/s^2 |
VÝSTRAHA: Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovat' od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia: Akým spôsobom sa náradie používa a aké materiály budú rezané alebo vítané. Náradie je v dobrom stave a je dobre udržiavané. Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu. Tesnosť zovretia rukovátí a používanie doplnkov proti vibráciám. Používanie náradia na podľa konštrukcie určený účel a v súlade s pokynmi.
Toto náradie môže vyvolávat' syndróm trasenia rúk a ramien, pokial' jeho používanie nie je správnym spôsobom riadené.
VÝSTRAHA: Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovať tiež všetky súčasti prevádzkového cyklu, ako sú doby, počas ktorých je náradie vypnuté a počas ktorých beží na voľnobehu, a to mimo skutočného vykonávania práce. Tým môže dôjst’ k značnému zníženiu úrovne expozície počas celkového prevádzkového času.
Pomôžte minimalizovat' riziko expozície účinkom vibrácií. VŽDY používajte ostré sekáče a čepele.
Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné). Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám.
Prácu si naplánujte tak, aby ste akékol'vek používanie náradia pri vysokých vibráciách rozdelili na niekol'ko dní.
NÁVOD NA POUŽITIE
Tento produkt sa používa na kosenie trávnika doma.
MONTÁŽ A OBSLUHA
| VYKONÁVANY ÚKON OBR. | |
| ZOSTAVENIE | |
| Montážna konzolaPOZNÁMKA:Vyberte jeden z dvoch otvorov v spodnej rukoväti, aby ste dosiahli požadovanú výšku rukoväte. | Pozrite Obr.A1, A2, A3,A4, A5 |
| Inštalácia trávnych vriec | Pozrite Obr.B1, B2, B3,B4 |
| Namontujte lapač trávy na kosačkuPOZNÁMKA:Pred inštaláciou zberača trávy odstráňte ochrannú vložku z kosačky.POZNÁMKA:Jemne zatlačte lapač trávy, aby ste sa uistili, že je úplne nainštalovaný. | Pozrite Obr.C1, C2, C3 |
| Skontrolujte stav nabitia batériePOZNÁMKA:Obrázok D1 sa vzt'ahuje iba na batérie s indikátormi batérie. | Pozrite Obr.D1 |
| Nabite batériuPOZNÁMKA:Batéria nie je v továrni úplne nabitá. Pred prvým kosením musí byť každá batéria úplne nabitá.Obe batérie vždy úplne nabite súčasne. Viac informácií nájdete v príručke nabíjačky. | Pozrite Obr.D2 |
| Inštalácia / vybratie batériePOZNÁMKA:•Zariadenie bude fungovat’až po inštalácii 2 batérií.Vždy používajte dve batérierevnačej kapacity a obebatérie úplne nabite.•Ak sa dve batérie používajús rôznymi napájacími zdrojmi, zariadenie budepracovat’ iba s nižšímspoločným menovatel’om. | Pozrite Obr.E |
| PREVÁDZKU | |
| Indikátor úrovne nabitia batérie nastrojiPodrobnosti nájdete v časti STAVBATÉRIEDÔLEŽITÉAk svieti iba jedno svetlo,aj keď kosačka stále môžekosit’, použite najmenej jednubatériu a nabite ju. Prevádzkakosačky po vybití batériemôže skrátit’ jej životnost’ aznížit’ jej výkon.Ak nesvietia žiadne kontrolky,najmenej jedna batéria nieje úplne vložená alebo môžebyt’ chybná. Starostlivoskontrolujte, či je batériauplne vložená. | Pozrite Obr.F |
| Štart & Zastavte | Pozrite Obr.G1, G2 |
| Výber čísla INTELLIGENTNYREZACÍ KOTUČREŽIM ECOPri prerezávaní v každodennýchpodmienkach nastavte inteligentnýrezací kotúč do režimu ECO tak,aby ste súčasne odstránili asi 1palec trávy.TURBO REŽIMPri kosení hustej alebo zarastenejtrávy nastavte inteligentný rezací kotúč na POWER. | Pozrite Obr.H1,H2 |
| Nastavte výšku kosenia Pozrite Obr. I | |
| Indikátor plnej trávyPrázdny stav: klapka pláva (a) | Pozrite Obr.J1 |
| Úplný stav: klapka padá (b) | |
| Vyberte / vyprázdnite vak na trávuVAROVANIE! Predpoužitím skontrolujte, čibezpečnostné dvere uzatvárajúodtok. Nikdy nepoužívajteochranný kryt, ked' používatekosačku, ktorá nemánainštalovaný slamený vak.. | Pozrite Obr.J2 |
| Nainštalujte prekryvnú zátku | Pozrite Obr.K |
| SkladovanieVarovanie: Počas skladovaniavždy vyberte batériu abezpečnostný klúč hore nohami. | Pozrite Obr.L1, L2 |
ALTERNÁTOR - STAVOVÉ LED KONTROLKY (Pozrite Obr. F)
Pred spustením alebo po použití stlačte tlačidlo umiestnené na prístroji vedl’a kontrolky napájania, aby ste skontrovali kapacitu akumulátora. Počas prevádzky je kapacita akumulátora automaticky zobrazená na indikátore výkonu akumulátora. Indikátor neustále sníma a zobrazuje stav akumulátora nasledujúcim spôsobom. Pri zariadeniach s 2 akumulátory s rôznym výkonom indikuje kontrolka napájania stav spodného akumulátora.
| Indikátor stavu nabitia akumulátora | Stav akumulátora |
| Svieti pät zelených kontroliek ( ) | Dva akumulátory sú úplne nabité. |
| Svietia dve, tri alebo štyri zelené kontrolky. | Dva akumulátory sú ešte čiastočne nabité.Čím viac zelených kontroliek svieti, tým je vyššia zostávajúca kapacita nabitia. |
| Svieti iba jedna zelená kontrolka | Najmenej jeden akumulátor je úplne vybitý a je nutné ho znovu nabit'. |
| Nesvieti žiadna kontrolka. | Najmenej jeden akumulátor nie je úplne nasadený, alebo je chybný. |
| Bliká iba jedna kontrolka dvakrát za sebou. | Najmenej jeden akumulátor je takmer vybitý (pozri indikátor stavu nabitia akumulátora). Pred opätovným použitím, alebo pred uskladnením nabite súčasne oba akumulátory. |
| Bliká iba jedna kontrolka trikrát za sebou. | Najmenej jeden akumulátor je príliš zahriaty. Pred opätovným spustením zariadenia počkajte, až vychladne. |
| Bliká iba jedna kontrolka štyrikrát za sebou. | Kosačka je preťažená. Zvýšte výšku rezu alebo na kosačku tlačte len zvol'na. |
TIPY OHL'ADNE KOSENIA
POZNÁMKA: PLOCHY, NA KTOREJ BUDETE KOSAČKU POUŽÍVAŤ VŽDY SKONTROLUJTE A ODSTRÁŇTE VŠETKY KAMENE, ÚLOMKY, DRÔTY, KOVOVÉ A ďALŠIE ZVÝSKY, KTORÉ BY MOHLI BYŤ ROTUJÚCOU ČEPELÓU ODHODENÉ.
- Počas kosenia sa pohybujte naprieč svahov, nikdy nie smerom hore a dolu. Výnimočnú pozornosť venujte pri zmene smeru na svahoch. Nevykonávajte kosenie nadmerne sklonených svahov. Vždy zachovávajte stabilný postoj.
- Pri prechode cez akúkol'vek štrkovú oblast' uvoľnite rukovát' držadla, aby sa kosačka "ZATVORENÉ"(čepel' môže hádzat' kamene).
- Počas kosenia nerovného povrchu alebo
počas kosenia vysokej buriny nastavte kosačku na najvyššiu reznú výšku. Kosenie príliš veľkého množstva trávy naraz môže spôsobit' rozpojenie prerušovača obvodu, čím dôjde k zastaveniu kosačky.
- Ak počas sezóny rýchleho rastu používate vrecko na trávu, tráva môže mať tendenciu zanášať otvor vyprázdňovania.. Uvol’nite rukovát’ ramena na “ZATVORENÉ” kosačky a vytiahnite bezpečnostný klúč. Odmontujte vrecko na trávu a straste trávu smerom k zadnej časti vrecka. Taktiež očistite trávu a zvyšky, ktoré sa mohli zachytit’ okolo otvoru vyprázdňovania. Vrecko na trávu namontujte naspät’.
- Ak kosačka začne nadmerne vibrovať, uvolnite rukovát ramena, aby kosačka "ZATVORENÉ" a vyberte bezpečnostný klúč. Príčinu ihned' preverte. Vibrácia je varovaním pred problémom. Kosačku nepoužívajte dokiaľ sa nevykoná servisná prehliadka.
- VŽDY VYDÁVAJTE BAILOVU RUČNOST NA VYPNUTIE POČÍTAČA"ZATVORENÉ" A ODSTRÁNTE BEZPEČNOSTNÝ KL'ÚČ, KDYZ SA NEVYKONÁVAJTE NEPREKONANÉ, A TO KRÁTKODOBÉ OBDOBIE.
VEL'KOST POKOSENEJ PLOCHY
Veľkost' skosenej plochy môže byť ovplyvnená niekoľkými faktormi, ako sú výška kosenia, vlhkost' trávnika, dĺžka stebiel trávy a hustota trávy. Príliš časté zapínanie a zastavovanie kosačky počas kosenia trávnika naviac spôsobuje zmenšenie veľkosti pokosenej plochy. V nasledujúcej tabuľke sú uvedené potenciálne oblasti kosenia založené na konkrétnych podmienkach kosenia.
| Výška kosenia | Odporúčaná dávka (maximum) |
| Strih 8 až 6 cm | S 2 * 20 V / 4.0 Ah batériou |
| Do 500 m^2 * |
* pri súčasnom použití 2 úplne nabitých batérií.
RADY:
1) Odporúčame vám, aby ste kosili trávnik v kratších intervaloch tak, aby ste chodili normálnym tempom a aby ste počas práce často nezapínali/nezastavovali kosačku.
2) Vždy prosím zaistite, aby boli súčasne používané dve úplne nabité batérie a vždy koste maximálne 1/3 výšky trávnika, aby bol zaručený najlepší výkon kosačky.
3) Pri kosení vysokej trávy chod'te pomaly, aby bolo zaručené efektívnejšie kosenie a riadne odvádzanie pokosenej trávy.
4) Zabráňte koseniu vlhkej trávy, pretože by sa tráva lepila na spodnú časť žacieho ústroja a skosená tráva by nemohla byť riadne zachytená alebo odvedená.
5) U nového alebo hustého trávnika používajte väčšiu výšku kosenia, čím predížite pracovnú dobu batérie.
ÚDRŽBA
VAROVANIE: Zastavte kosačku a vyberte bezpečnostný kl'úč skôr začnete demontovat' vrecko na
POZNÁMKA: Aby ste zabezpečili dlhú a spoľahlivú prevádzku, pravidelne vykonávajte nasledujúce postupy údržby. Kontrolujte bežné poškodenia ako je uvoľnenie, zablokovanie alebo poškodenie čepele, uvoľnenie upevňovacích prvkov a opotrebovanie alebo poškodenie jednotlivých súčastí. Skontrolujte, či kryty a chrániče nie sú poškodené a skontrolujte, že sú na kosačke správne osadené. Pred prevádzkovaním kosačky vykonajte potrebnú údržbu a opravy. Ak dôjde k chybe činnosti kosačky aj napriek vykonávaniu pravidelnej údržby, o pomoc požiadajte zákaznícku linku.
OSTRENIE ČEPELE
PRE ZACHOVANIE MAXIMÁLNEHO VÝKONU KOSAČKY UDRŽIAVAJTE ČEPEL' NAOSTRENÚ. POČAS DEMONTÁŽE, OSTRENIA A INŠTALÁCIE ČEPELE POUŽÍVAJTE SPRÁVNU OCHRANU OČÍ. BEZPEČNOSTNÝ KLÚČ URČITE VYBERTE.
Ostrenie čepele dvakrát za sezónu je zvyčajne postačujúce v rámci bežných podmienok. Piesok spôsobuje rýchle otupenie čepele. Ak je váš trávnik založený na piesčitej pôde, možno bude potrebné ostrenie čepele vykonat' častejšie. OHNUTÚ ALEBO POŠKODENÚ ČEPEL' OKAMŽITE VYMEŇTE.
POČAS OSTRENIA ČEPELE:
- Čepel' musí zostat' vyvážená.
- Čepel' ostrite pod pôvodným uhlom rezu.
- Ostrite hrany oboch koncov čepele a z oboch koncov odstraňuje rovnaké množstvo materiálu.
POZNÁMKA:
- Uistite sa, či je kosačka vypnutá a vyberte klúč.
- Postavte kosačku do zvislej polohy na uloženie.
OSTRENIE ČEPELE VO ZVERÁKU (Pozrite Obr. M1)
- Pred vybratím čepele uvoľnite rukoväť rukoväte, čepel' sa zastavila a bezpečnostný klúč bol odstránený.
- Čepel' demontujte z kosačky. Pozrite si pokyny ohľadne demontáže a inštalácie čepele.
- Zaistite čepel' M1-1 vo zveráku M1-2.
- Používajte ochranné okuliare a dávajte pozor, aby ste sa neporezali.
- Opatrne jemným pilníkom M1-3 opracovávajte rezné hrany čepele alebo použite ostriaci kameň.
- Skontrolujte vyváženie čepele. Pozrite si pokyny ohľadne vyváženia čepele.
- Čepel' nasad'te na kosačku a dôkladne utiahnite. Pozrite si dolu uvedené pokyny.
VYVÁŽENIE ČEPELE (Pozrite obr..M2)
Vyváženie čepele skontrolujte tak, že stredový otvor na čepeli M2-1 položíte na klinec alebo tyč skrutkovača M2-2 a horizontálne zovriete vo zveráku M2-3. Ak jeden koniec čepele padá smerom nadol, opracujte pilníkom tento koniec. Čepel' je správne vyvážená, ak ani jeden z koncov nepadá dolu.
ÚDRŽBA ČEPELE (Pozrite Obr. N1, N2)
Svoju ocelovú čepel' vymeňte po 50 hodinách prevádzky alebo po 2 rokoch; uplatnite dobu, ktorá nastane skôr, a to bez ohľadu na podmienky. Tieto postupy dodržiavajte v
prípade demontáže a výmeny čepele. Na demontáž čepele budete potrebovať záhradnícke rukavice (nie sú súčast'ou) a klúč na matice.
Zastavte kosačku a vždy vyberte bezpečnostný klůč. Dôkladne pomocou mäkkej kefy a tkaniny vyčistite vonkajšie plochy stroja. Nepoužívajte vodu, rozpúšťadlá alebo leštiace prostriedky.
Otočte stroj na jednu stranu a vyčistite priestor čepele. Ak sa v priestore čepele nachádzajú zvyšky trávy, odstráňte ich pomocou dreveného alebo plastového kusa.
Stroj uskladnite na suchom mieste. Na hornú plochu stroja neumiestňujte žiadne predmety.
Pre jednoduchšie skladovanie uvoľnite gombík rukováte a zložte hornú rukovát' spôsobom znázorneným na obr. L1 a L2.
OCHRANA ŽIVOTNÉHO PROSTREDIA
Elektrické výrobky neslobodno likvidovat' spolu s domácim odpadom. Recyklujte v zberných miestach
na tento účel zariadených. O možnosti recyklácie sa informujte na miestnych úradoch alebo u predajcu.
ODSTRAŇOVANIE PROBLÉMOV
| Symptóm Nápravné činnosti | |
| 1. Kosačku nie je možné uviest’ do činnosti, keď je aktivovaná rukovát’ na prove. | A. Skontrolujte, či je vložený a úplne zasunutý bezpečnostný klúč a či je spínacie tlačidlo na spínacej skrinke úplne stlačené.B. Uvoľnite rukovát’ a zatvorte kosačku. Odpojte bezpečnostný klúč, otočte kosačku a skontrolujte, či sa môže čepel’ voľne otáčat’. Ak to nie je bezplatné, kontaktujte autorizovaného poskytovateľa služieb. Čepel’ by sa mala voľne otáčat’.C. Bol akumulátor celkom nabitý? Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka. |
| 2. Motor sa počas kosenia zastavuje. | A. Uvoľnite rukovát’ a zatvorte kosačku. Odpojte bezpečnostný klúč, otočte kosačku a skontrolujte, či sa môže čepel’ voľne otáčat’. Ak to nie je bezplatné, kontaktujte autorizovaného poskytovateľa služieb. Čepel’by sa mala voľne otáčat’.B. Zväčšite výšku kosenia nastavením žacieho ústrojenstva do najvyššej možnej polohy a spustite kosačku.C. Bol akumulátor celkom nabitý? Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka.D. Vyvarujte sa preťaženia kosačky. Znížte rýchlost’ kosenia alebo zvýšte polohu žacieho ústrojenstva. Alebo oboje. |
| 3. Kosačka beží, ale výkon kosenia nie je uspokojivý. Alebo nepokosí celú rozlohu trávniku. | A. Bol akumulátor celkom nabitý? Pripojte nabíjačku a počkajte, až sa rozsvieti zelená kontrolka.B. Uvoľnite rukovát’ a zatvorte kosačku. Vytiahnite bezpečnostný klúč. Kosačku otočte a skontrolujte: Čepel’ je ostrá - ostrú čepel’. Paluba a vypúšťací žľab sú zablokované.C. Žacie ústrojenstvo môže byť nastavené príliš nízko vzhľadom na stav trávnika. Zväčšite výšku žacieho ústrojenstva. |
| 4. Kosačka sa t’ažko tlačí. A. | Zväčšite výšku žacieho ústrojenstva, aby sa znížil tlak žacieho ústrojenstva na trávu. Skontrolujte, či sa voľne otáča každé koliesko. |
| 5. Kosačka je veľmi hlučná a vibruje. | A.Uvoľnite rukovát’ a zatvorte kosačku. Vytiahnite bezpečnostný klúč. Kosačku otočte a skontrolujte, či nie je čepel’ ohnutá alebo poškodená. Ak je nôž poškodený, vymeňte ho. Ak je dno plošiny poškodené, odneste kosačku do autorizovaného servisu.B.Ak nôž nemá viditel’né poškodenie, kosačka bude nad’alej vibrovať: Uvoľnite rukovát’ na rukoväti, aby ste zatvorili kosačku, vyberte bezpečnostný klúč a vyberte nôž. Čepel’ otočte o 180 stupňov a znova ju dotiahnite. Ak kosačka stále vibruje, odneste ju do autorizovaného servisu. |
| 6. LED indikátor nabíjačky nesvieti. | A. Skontrolujte pripojenie zástrčky.B. Nabíjačku vymeňte. |
| 7. Kontrolka LED nabíjačky akumulátorov sa neprepne na zelenú. | A. Je nutné vykonať diagnostiku akumulátora. Obrát’te sa na autorizované servisné stredisko. |
| 8. Kosačka nezbiera pokosenú trávu do zberného vaku. | A. Pri ukladaní do vaku odstráňte mulčovaciu dosku.B. Žľab je zablokovaný. Uvoľnite rukovat’ a zatvorte kosačku.Vytiahnite bezpečnostný klůč. Strihanie trávy očistuje posúvač.C. Príliš veľa pokosenej trávy. Zdvihnite nastavením výšky kolies rez, a skráťte tak dĺžku odrezávaných stoniek.D. Zanesený zvodový žľab. Vysypávanie zberného vaku vykonávajte častejšie. |
| 9. Pri mulčovaní sú useknuté časti viditelné. | A. Bolo nastavené kosenie príliš veľkej časti stoniek trávy. Zväčšite výšku žacieho ústrojenstva, aby došlo ku skráteniu odstrihnutej časti trávy. Nekoste viac ako 1/3 celkovej dĺžky.B. Skontrolujte, či sú sekacie nože ostré. Nože majte vždy nabrúsené. |
| 10. Po viacerých použitiach nízka alebo skrátená doba chodu. | A. Výrobok vrátte do autorizovaného servisného strediska - môže byť potrebné nainštalovať nový akumulátor. |
| 11. Indikátor nabíjačky akumulátorov bliká červeno a akumulátory nie je možné nabíjať. | A. Pri trvalej prevádzke sa akumulátor prehrieva. Vyberte ho z nabíjačky a nechajte ho vychladnút’ na teplotu 42°C alebo menej. |
VYHLÁSENIE O ZHODE
My,
POSITEC Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Vyhlasujeme, že tento výrobok
Funkcie kosenie trávy
Zodpovedá nasledujúcim smerniciam:
2006/42/EC, 2014/30/EU, 2011/65/
EU&(EU)2015/863, 2000/14/EC v novelizácii 2005/88/EC
2000/14/EC v novelizácii 2005/88/EC:
- Postup vyhodnotenia zhody podľa Dodatku VI
- Meraný akustický výkon 89.3 dB(A)
- Deklarovaný zaručený akustický výkon 92 dB(A)
Poverený úradný organ
Názov: Intertek Testing & Certification Ltd (úradná vyhláška 0359)
Spíňa posudzované normy,
EN 60335-1, EN 60335-2-77, EN 62233, EN ISO
3744, EN 55014-1, EN 55014-2
Osoba oprávnená za zostavenie technického súboru,
Názov: Marcel Filz
Zástupca vrchnej konštrukčnej kancelárie,
Testovanie & Certifikácia
Positec Technology (China) Co., Ltd
