| Tipo de producto | Cortacésped inalámbrico |
| Modelo | WG743E / WG743E.9 |
| Tensión nominal | 40 V Máx. (2 × 20 V) |
| Velocidad en vacío | 2800 / 3000 rpm |
| Diámetro de corte | 40 cm |
| Diámetro de la cubierta | 43 cm |
| Altura de corte | 20 - 80 mm (7 posiciones) |
| Capacidad de la bolsa recolectora | 45 L |
| Tipo de batería | Iones de litio (Li-Ion) |
| Modelo de batería | WA3553 (4.0 Ah) |
| Modelo de cargador | WA3883 (doble puerto) |
| Tiempo de carga (4.0 Ah) | 1 h (1 batería) / 2 h (2 baterías) |
| Peso | 15.2 kg (WG743E) / 13.9 kg (WG743E.9) |
| Diámetro ruedas delanteras | 190 mm |
| Diámetro ruedas traseras | 200 mm |
| Nivel de presión acústica | 75 dB(A) |
| Nivel de potencia acústica | 89.3 dB(A) |
| Vibración (ah) | < 2.5 m/s² |
| Modos de corte | Eco (ECO) y Rápido (POWER) |
| Indicador de llenado de la bolsa | Sí (solapa indicadora) |
| Mulching | Sí (inserto de mulching incluido) |
| Seguridad | Llave de seguridad, bloqueo de seguridad |
| Mango plegable | Sí |
| Uso previsto | Corte de césped doméstico |
Preguntas frecuentes - WG743E WORX
Preguntas de los usuarios sobre WG743E WORX
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cortadora de césped en formato PDF gratis! Encuentra tus instrucciones WG743E - WORX y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. WG743E de la marca WORX.
MANUAL DE USUARIO WG743E WORX

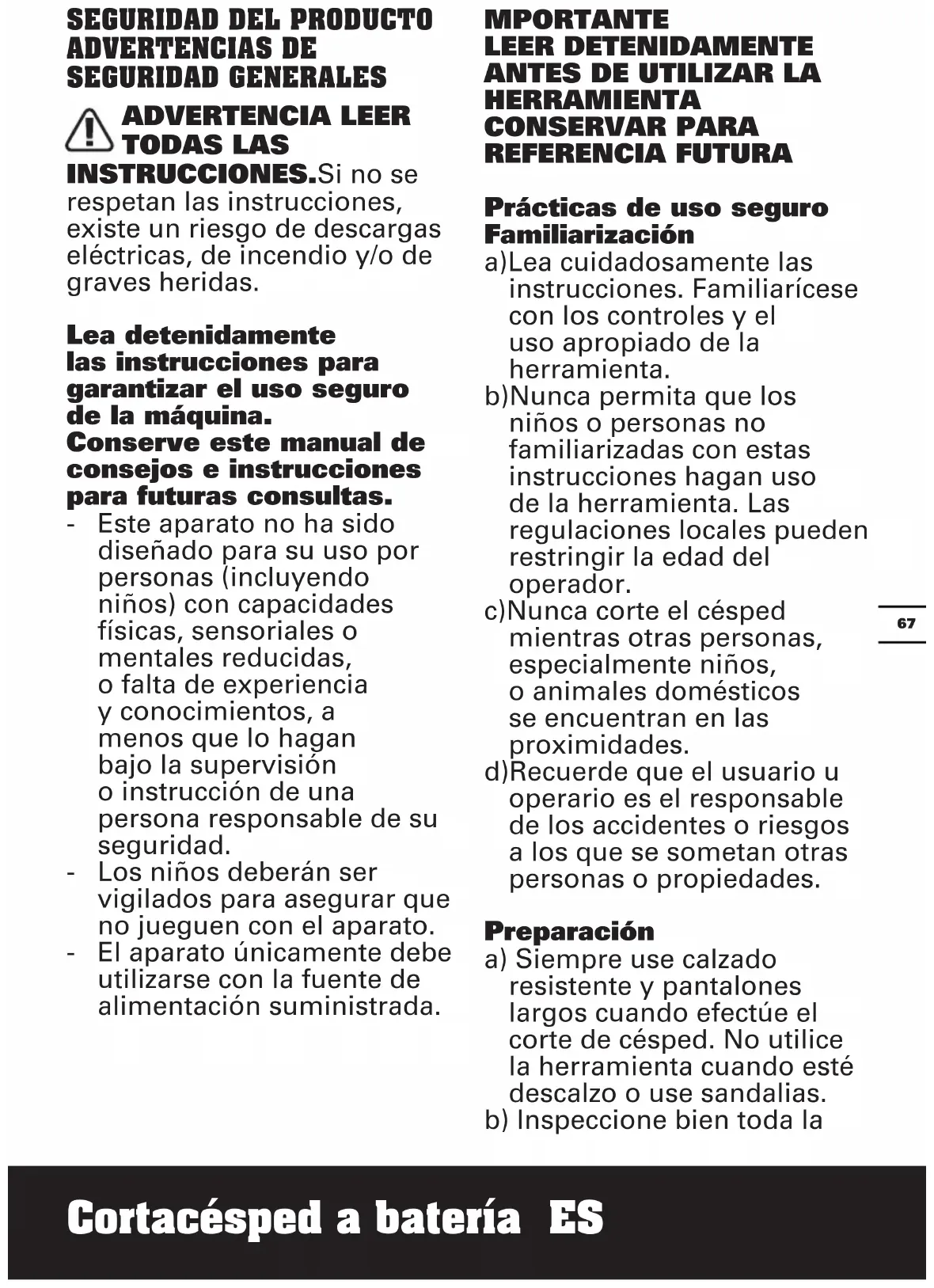

SEGURIDAD DEL PRODUCTO ADVERTENCIAS DE SEGURIDAD GENERALES
ADVERTENCIA LEER TODAS LAS
INSTRUCCIONES. Si no se respetan las instrucciones, existe un riesgo de descargas eléctricas, de incendio y/o de graves heridas.
Lea detenidamente las instrucciones para garantizar el uso seguro de la máquina. Conserve este manual de consejos e instrucciones para futuras consultas.
- Este aparato no ha sido diseñado para su uso por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos, a menos que lo hagan bajo la supervisión o instrucción de una persona responsable de su seguridad.
- Los niños deberán ser vigilados para asegurar que no jueguen con el aparato.
- El aparato únicamente debe utilizarse con la fuente de alimentación suministrada.
IMPORTANTE LEER DETENIDAMENTE ANTES DE UTILIZAR LA HERRAMIENTA CONSERVAR PARA REFERENCIA FUTURA
Prácticas de uso seguro Familiarización
a) Lea cuidadosamente las instrucciones. Familiarícese con los controles y el uso apropiado de la herramienta.
b) Nunca permita que los niños o personas no familiarizadas con estas instrucciones hagan uso de la herramienta. Las regulaciones locales pueden restringir la edad del operador.
c) Nunca corte el césped mientras otras personas, especialmente niños, o animales domésticos se encuentran en las proximidades.
d) Recuerde que el usuario u operario es el responsable de los accidentes o riesgos a los que se sometan otras personas o propiedades.
Preparación
a) Siempre use calzado resistente y pantalones largos cuando efectúe el corte de césped. No utilice la herramienta cuando esté descalzo o use sandalias.
b) Inspeccione bien toda la
zona en la que desee utilizar el equipo, y retire todos los objetos que pudieran ser lanzados por la máquina;
c) Antes del uso, siempre examine visualmente la herramienta a fin de comprobar que las cuchillas, los pernos de las cuchillas y la unidad de corte no estén desgastados o dañados. A fin de evitar posibles desequilibrios, las cuchillas y los pernos desgastados o dañados deben ser reemplazados por juegos completos; Sustituya las etiquetas dañadas o ilegibles.
Funcionamiento
a) Trabaje únicamente de día o con buena luz artificial.
b) Cuando sea posible, evite manejar la herramienta sobre césped mojado.
c) Asegúrese de no perder el equilibrio en las pendientes.
d) Camine, no corra;
e) En máquinas giratorias con ruedas, corte en dirección perpendicular a la pendiente, nunca hacia arriba y hacia abajo;
f) Observe extrema
precaución al cambiar de
dirección en las pendientes.
g) No trabaje sobre pendientes
excesivamente empinadas.
h) Tenga mucho cuidado al invertir la marcha de la herramienta o al desplazarla
hacia Ud.
i) Detenga la/s cuchilla/s en los casos en que la herramienta deba ser inclinada para el transporte, o para atravesar superficies donde no hay césped, o al transportar la herramienta a y desde el área a cortar.
j) Nunca utilice la herramienta con protectores defectuosos, o sin los dispositivos de seguridad en su lugar, por ejemplo deflectores y/o colectores de césped.
k) Encienda el motor según las instrucciones y con los pies bien alejados de la/s cuchilla/s.
I) No incline la herramienta para encender el motor, a menos que la misma requiera de ello para arrancar. En este caso, no la incline más de lo absolutamente necesario y levante únicamente la parte que está más alejada del operador.
m)No coloque manos ni pies cerca o bajo las piezas en rotación. En el caso de cortadoras rotatorias de césped, no se acerque a la abertura de descarga en ningún momento.
n) No toque la cuchilla antes de quitar el dispositivo de desactivación. Las cuchillas deben haberse detenido por completo;
o) No arranque el cortacésped cuando esté de pie frente a la apertura de descarga.
p) No transporte el cortacésped mientras la fuente de alimentación está funcionando.
q) Pare el cortacésped y extraiga el dispositivo de desactivación. Asegúrese de que todas las partes movibles se han detenido completamente.
- si se deja la máquina desatendida,
- antes de eliminar una
obstrucción,
- antes de realizar
comprobaciones,
operaciones de limpieza o
trabajar con la máquina,
- Después de chocar con un objeto extraño. Examine la herramienta para comprobar si hay daño y repare si es necesario.
Si comienza a vibrar en forma anormal (verifique inmediatamente)
- Inspeccione daños.
- Sustituya o repare cualquier parte dañada.
- Compruebe y apuntale cualquier parte aflojada.
Mantenimiento y almacenamiento
a) Mantenga tuercas, pernos y tornillos ajustados para cerciorarse de que la herramienta está en condiciones seguras de
trabajo n;
b) Verifiqueperiódicamente el colector de césped para comprobar si hay desgaste o deterioro;
c) Para su seguridad, reemplace las piezas gastadas o dañadas. Utilice solamente partes sustituibles y accesorios genuinos.
d) Tenga cuidado durante el ajuste de la máquina para evitar que sus dedos queden atrapados entre las cuchillas móviles y las partes fijas de la máquina.
e) Deje que el cortacésped se
enfríe antes de guardarlo.
f) Cuando revise las cuchillas tenga en cuenta que aunque la fuente de alimentación esté apagado, las cuchillas pueden aún moverse.
Advertencias de seguridad para la batería
a) No desmonte, abra o destruya las pilas o las baterías recargables.
b) No provoque un cortocircuito en la batería. No almacene las baterías de forma descuidada en una caja o cajón donde podría provocar un cortocircuito entre ellas o mediante otros objetos metálicos.
Cuando la batería no esté siendo utilizada,
manténgala alejada de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que pueden posibilitar la conexión de un borne con otro. Al provocar un cortocircuito con los bornes de la batería se pueden sufrir quemaduras o generar un incendio.
c) No exponga las baterías al calor o al fuego. No las guarde expuestas directamente al sol.
d) No exponga las baterías a impactos mecánicos.
e) En caso de que la batería tenga fugas de líquido, no permita que el líquido entre en contacto con la piel o los ojos. Si se produce el contacto, lave la zona afectada con grandes cantidades de agua y acuda a un médico.
f) Acuda a un médico inmediatamente si se ha ingerido una pila o una batería.
g) Mantenga las baterías limpias y secas.
h) Limpie los bornes de la batería con un paño limpio si se ensucian.
i) Cargue la batería antes de utilizarla. Consulte siempre estas instrucciones y aplique
el procedimiento de carga adecuado.
j) No deje la batería cargándose durante prolongados períodos de tiempo cuando no se utilice.
k) Después de prolongados períodos de almacenamiento, puede que sea necesario cargar y descargar la batería varias veces para obtener el máximo rendimiento.
I) Las baterías recargables proporcionan mejor rendimiento cuando se utilizan a temperatura ambiente normal (20 °C ± 5 °C).
m) Al eliminar las baterías, mantenga las baterías de distinto sistema electroquímico separadas unas de otras.
n) Recargue solo con el cargador indicado por WORX. No utilice ningún otro cargador que no sea el específicamente proporcionado para el uso con este equipo. El cargador adecuado para un tipo de baterías puede provocar un incendio si se utiliza con otro tipo de baterías.
o) No utilice ninguna batería distinta a la diseñada para utilizarse con el aparato.
p) Mantenga la batería fuera del alcance de los niños.
q) Conserve la documentación original del producto por si tuviera que consultarla en otro momento.
r) Extraiga la batería del aparato cuando no lo utilice.
s) Deshágase del producto correctamente.
t) No se deben mezclar pilas de diferentes fabricantes, capacidad, tamaño o tipo en un mismo dispositivo.
u) Las pilas no se deben quitar del embalaje original hasta que se vayan a utilizar.
v) Se deben observar y respetar las marcas positiva (+) y negativa (-) de la pila.
SÍMBOLOS
 | Lea cuidadosamente el manual del usuario y cerciórese de entender todos los controles y la función que cumple cada uno |
 | Mantenga alejados a los visitantes. |
 | Tenga cuidado con las cuchillas. Las cuchillas continúan rotando después de apagar el motor. Extraiga el enchufe de la toma de suministro eléctrico antes de realizar operaciones de mantenimiento. |
 | Los residuos de aparatos eléctricos y electrónicos no deben depositarse en la basura doméstica. Se deben reciclar en las instalaciones especializadas. Consulte a las autoridades locales o el establecimiento para saber cómo reciclar estos productos. |
 | Batería de iones de litio. Este producto tiene una marca que lo designa para la recogida selectiva, junto con otras pilas y baterías. Una vez recogido, se reciclará o se desmontará con el fin de reducir el impacto en el medioambiente. Las baterías contienen sustancias peligrosas y pueden ser perjudiciales para el medioambiente y para la salud de las personas. |
 | |
 | No incinerar |
 | Si no se eliminan correctamente, las baterías podrían interferir en el ciclo del agua, una situación que pondría en riesgo el ecosistema. Por este motivo, las baterías no deben eliminarse junto con los residuos municipales sin clasificar. |
 | Utilizar guantes de protección |
 | Antes de realizar cualquier trabajo de ajuste, reparación o mantenimiento, desenchufe la batería de la toma.. |
 | La cuchilla continúa rotando después de apagar la máquina. Espere hasta que todos los componentes de la misma se hayan detenido antes de tocarlos. |
 | Extraiga la llave |
| 1. LLAVE DE SEGURIDAD |
| 2. MANIJA DE FIANZA |
| 3. CLIP DEL CABLE |
| 4. ASA SUPERIOR |
| 5. ASA INFERIOR |
| 6. INDICADOR DE LA BATERÍA |
| 7. CUBIERTA DE LA BATERÍA |
| 8. PERILLA PARA EL AJUSTE DE LA AL-TURA DEL CORTE |
| 9. ASA DE TRANSPORTE |
| 10. POMO DE LA MANIJA INFERIOR |
| 11. SOLAPA DE SEGURIDAD |
| 12. BOLSA DE RECOGIDA DE HIERBA |
| 13. ASA DE LA BOLSA |
| 14. INDICADOR DE LA BOLSA DE HIERBA |
| 15. POMO DE LA MANIJA SUPERIOR |
| 16. INSERTO PARA EL CAPOTE |
| 17. PAQUETE DE BATERIA (VER FIG. E)* |
| 18. PERNO DE LA CUCHILLA (VER FIG. N1) |
| 19. CUCHILLA (VER FIG. N1) |
| 20. DIAL DE INTELLICUT |
* Los accesorios ilustrados o descritos pueden no corresponder al material suministrado de serie con el aparato.
DATOS TÉCNICOS
Modelo WG743E, WG743E.9 (740-789 - denominaciones de maquinaria, representantes de Cortacésped sin cables)
| WG743E WG743E.9 | |
| voltaje 40V Max.(2x20V Max.)** | |
| Sin velocidad de carga | 2800 / 3000 spm |
| Diámetro de la plataforma | 43cm |
| Diám de corte 40cm | |
| Diámetro de la rueda delantera | 190mm |
| Diámetro de la rueda trasera | 200mm |
| Altura de corte 20mm-80mm | ||
| Posición de altura de corte | 7 | |
| Capacidad de recolección para la hierba | 45L | |
| Tipo de bateria lon lítio / | ||
| Modelo de la batería | WA3553 (4.0Ah) / | |
| Modelo del cargador | WA3883 / | |
| Calificación del cargador | Entrada:100-240V~50-60HzSalida 1: 20 V——2.0 A***Salida 2: 20 V——2.0 A*** | / |
| Tiempo de carga (aprox.)Paquete De Bateria:2.0 Ah (1pc)2.0 Ah (2pcs)4.0 Ah (1pc)4.0 Ah (2pcs) | 0.5 hr1 hr1 hr2 hrs | / |
| Peso de la máquina | 15.2kg | 13.9kg |
** Medidas de la tensión sin carga de trabajo. El voltaje inicial de la batería puede ser de hasta 20 voltios. La tensión nominal es de 18 voltios. *** La salidas 1 y 2 del cargador significan que hay dos puertos con el mismo voltaje y corriente de salida.
ACCESORIOS
| WG743E | WG743E.9 | |
| PAQUETE DE BATERIA (WA3553) | 2 | / |
| Cargador (WA3883) | 1 | / |
| Bolsa de recogida de hierba | 1 | |
| Inserto para el capote | 1 | |
| Clip del cable | 2 | |
| Pomo de la manija | 4 | |
Recomendamos que adquiera todos sus accesorios en el mismo comercio donde compró la herramienta.
Consulte los estuches de los accesorios para más detalles. El personal del comercio también puede ayudar y aconsejar.
INFORMACIÓN SOBRE EL RUIDO
| Nivel de presión acústica de ponderación | L_wA = 75 dB(A) |
| K_pA | 3 dB (A) |
| Nivel de potencia acústica de ponderación | L_wA = 89.3 dB(A) |
| K_wA | 3 dB (A) |
Utilice protección auditiva
INFORMACIÓN SOBRE LAS VIBRACIONES
Frecuencia de vibración típica ah <2.5 m/s2
Incertidumbre K = 1.5 m/s2
ADVERTENCIA: El valor de emisión de vibraciones durante el uso de la herramienta podría ser distinto al valor declarado dependiendo de la forma en que se use la herramienta según las condiciones siguientes, y otras variaciones sobre el uso de la herramienta:
El modo de uso de la herramienta y los materiales que se cortan o perforan.
El estado general y las condiciones de mantenimiento de la herramienta.
La utilización del accesorio correcto para la herramienta y su correcto mantenimiento afilado y en buenas condiciones.
La firme sujeción de las empuñaduras y la utilización de accesorios antivibración.
El uso de la herramienta conforme a su diseño y estas instrucciones.
Esta herramienta podría causar síndrome de vibración mano-brazo si no se utiliza correctamente.
ADVERTENCIA: Para conseguir una mayor precisión, debe tenerse en cuenta una estimación del nivel de exposición en condiciones reales de todas las partes del
ciclo de uso, como los tiempos durante los que la herramienta está apagada o el tiempo que está funcionando al ralentí sin realizar ningún trabajo. Esto podría reducir notablemente el nivel de exposición durante el periodo completo de trabajo.
Cómo minimizar el riesgo de exposición a la vibración.
Utilice SIEMPRE cinceles, brocas y cuchillas afiladas.
Mantenga esta herramienta de acuerdo con estas instrucciones y bien lubricada (si es necesario).
Si la herramienta se utiliza regularmente, invierta en accesorios antivibración.
Planifique su programa de trabajo para distribuir el uso de la herramienta a lo largo de varios días.
INSTRUCCIONES DE OPERACIONES
NOTA: Lea el manual de instrucciones antes de operar esta máquina.
Possible uso
Este producto está diseñado para cortar el césped doméstico.
| ACCIÓN | ILUSTRACIÓN |
| MONTAJE | |
| Ensamblar el manillarNOTA: Elija uno de los dos agujeros en el mango inferior para la altura deseada del mango. | Véase la Fig.A1, A2, A3, A4,A5 |
| Montar la bolsa de recolección de la hierba | Véase la Fig.B1, B2, B3, B4 |
| Colocar la bolsa recolectorade hierba en la cortadora delcéspedNOTA: Saque el inserto delmantillo del cortacéspedantes de colocar la bolsa de larecolección del césped.NOTA: Presione ligeramentela bolsa de la recoleccióndel césped para asegurarde que esté completamenteinstalada. | Véase la Fig.C1, C2, C3 |
| Comprobación del estado dela carga de la bateríaNOTA: La Fig. D1 solo esaplicable a la batería conindicador de la batería. | Véase la Fig.D1 |
| Carga de la bateríaNOTA: Las baterías se envíansin estar cargadas. Cada bateriadebe estar completamentecargada antes del primer corte.Siempre cargue completamentelas dos baterías al mismotiempo. Se pueden encontrarmás detalles en el manual delcargador. | Véase la Fig.D2 |
| Montaje / extracción de labateríaNOTA:•Esta máquina solofuncionará cuando haya 2baterías instaladas. Utilicesiempre dos baterías conla misma capacidad ycargue completamente lasdos baterías.•Cuando use dos bateríascon diferentes potencias,la máquina solo funcionarácon el mínimo comúndenominador. | Véase la Fig. E |
| OPERACIÓN |
| Indicador de la batería de la máquina.Ver detalles en la parte del ESTADO DE LA BATERÍAIMPORTANTECuando solo se ilumine una sola luz, al menos una de las baterías está casi agotada y debe cargarse, aunque la cortadora de césped aún pueda funcionar. Continuar operando su cortacésped con la batería en esta condición descargada puede reducir la vida útil y el rendimiento del mismo. Cuando no se encienda ninguna luz, al menos una de las baterías no está completamente instalada o puede estar defectuosa, verifique que las baterías estén completamente colocadas en su posición. | Véase la Fig. F |
| Arranque y parada | Véase la Fig. G1, G2 |
| Selección del DIAL del INTELLICUTMODO ECOLÓGICOConfigure el Dial del Intellicut en modo ECO cuando corte en condiciones normales, eliminando aproximadamente 1 pulgada de la hierba a la vez.MODOTURBOAjuste el dial del Intellicut al modo POWER cuando corte hierba densa o cubierta de maleza. | Véase la Fig. H1,H2 |
| Ajuste de la altura del corte Véase la Fig. I | |
| Indicador de llenado de las bolsas de hierbaEstado vacío: las solapas se levantan (a)Estado lleno: las solapas se caen (b) | Véase la Fig. J1 |
| Retirar / vaciar la bolsa de recolección de hierba!ADVERTENCIA!Siempre revise la tapa de seguridad cerca de la salida de descarga antes de usarla. Nunca levante la solapa de seguridad cuando se esté utilizando la cortadora de césped sin una bolsa de recolección ajustada. | Véase la Fig. J2 |
| Instalar el inserto del capote Véase la Fig. K | |
| AlmacenamientoAdvertencia: Siempre retire la batería y la llave de seguridad cuando se invierte el almacenamiento. | Véase la Fig. L1, L2 |
LED DE ESTADO DE LA BATERÍA (Véase la fig. F)
Antes de encender la máquina o cuando termine de usarla, pulse el botón que hay al lado del indicador de encendido para ver el nivel de batería. Durante el funcionamiento. El indicador de batería muestra automáticamente el nivel de batería.
Este indicador detecta y muestra el nivel de batería constantemente, tal como se indica a continuación.
En las máquinas con 2 baterías con diferente cantidad de energía, el indicador de alimentación muestra el nivel de la batería con menos energía.
| Stato dell'indicatore di carica | Estado de la batería |
| Se iluminan cinco luces en color verde | Las dos baterías tienen mucha carga. |
| Se iluminan dos, tres o cuatro luces en color verde. | Hay energía en las dos baterías. Cuantas más luces se iluminen, mayor es la cantidad de energía restante. |
| Solo se ilumina una luz en color verde | Como mínimo una batería está agotada y se tiene que cargar. |
| No se ilumina ninguna luz. | Como mínimo una batería no está bien instalada o tiene un fallo. |
| Parpadea una única luz con una frecuencia de dos veces por ciclo. | Como mínimo una batería está sobre descargada (consulte el estado de carga de la batería). Recargue las dos baterías al mismo tiempo antes de usarlas de nuevo o de guardarlas. |
| Parpadea una única luz con una frecuencia de tres veces por ciclo. | Como mínimo una batería está caliente. Deje enfriar las baterías antes de volver a encender la máquina. |
| Parpadea una única luz con una frecuencia de cuatro veces por ciclo. | La máquina está sobrecargada. Eleve la altura de corte o empuje lentamente. |
SUGERENCIAS DE CORTE ATENCIÓN: INSPECCIONE SIEMPRE EL ÁREA EN LA QUE DESEE UTILIZAR EL CORTACÉSPED Y RETIRE TODAS LAS PIEDRAS, RAMAS, CABLES, HUESOS Y DEMÁS RESIDUOS QUE PUDIERAN SER LANZADOS POR LA CUCHILLA GIRATORIA.
- En las pendientes, corte en dirección perpendicular, nunca hacia arriba y hacia
abajo. Extreme la precaución al cambiar de dirección en las pendientes. No corte sobre pendientes excesivamente pronunciadas. Mantenga siempre un apoyo firme.
- Suelte el mango de la fianza para apagar la cortadora cuando cruce cualquier área con gravas (la cuchilla podría arrojar piedras).
- Coloque el cortacésped en el punto de corte más alto si desea cortar sobre suelos altos. Cortar demasiada hierba de una vez podría hacer saltar el interruptor de circuito y detener el cortacésped.
- Si se utiliza una bolsa de hierba durante la temporada de crecimiento rápido, la hierba podría tender a atascarse en la abertura de descarga. Suelte el mango de la fianza para apagar el cortacésped y retire la llave de seguridad. Suelte la palanca para apagar el cortacésped y extraer la llave de seguridad. Extraiga la bolsa de hierba y sacuda la hierba para acumularla en la parte trasera de la bolsa. Limpie también la hierba y demás residuos que pudieran haberse acumulado en la abertura de descarga. Cambie la bolsa de hierba.
- Si el cortacésped comienza a vibrar de manera anormal, suelte el mango de la fianza para apagar el cortacésped y retire la llave de seguridad.Extraiga la llave de seguridad. Compruebe la causa inmediatamente. La vibración suele ser señal de problemas. No utilice el cortacésped hasta realizar una comprobación del sistema.
- SIEMPRE LIBERE EL MANGO DE LA FIANZA PARA APAGAR EL CORTACÉSPED Y QUITE LA LLAVE DE SEGURIDAD AL DEJARLA SIN ATENDER AUNQUE SEA POR UN CORTO PERÍODO DE TIEMPO.
ZONA DE CORTE
La zona de corte puede verse afectada por varios factores, como la altura de corte, la humedad y la longitud y la densidad de la hierba. Además, encender y apagar el cortacésped demasiadas veces durante el funcionamiento también podría reducir la zona de corte.
La siguiente tabla proporciona las áreas de corte potenciales basadas en condiciones de corte específicas.
| Altura del corte | Recomendar tamaños del lote (máximo) |
| Corte de 8 cm a 6 cm | Con baterías de 2 * 20V / 4.0Ah |
| Hasta 500 m^2 * |
* Uso simultáneo de 2 baterías completamente cargadas.
CONSEJOS:
1) Se recomienda incrementar la frecuencia de corte del césped, andar a velocidad normal y no encender y apagar el cortacésped demasiadas veces durante el funcionamiento.
2) Para lograr el mejor rendimiento, asegúrese de que se utilicen simultáneamente dos baterías completamente cargadas y corte siempre 1/3 o menos de la altura de la hierba.
3) Ande lentamente para cortar la hierba larga, con el fin de mejorar la efectividad del corte y permitir que los restos se descarguen correctamente.
4) No corte la hierba cuando esté mojada, ya que se adheriría a la parte inferior y los restos no podrían recogerse o descargarse correctamente.
5) Puede aumentarse la altura de corte para cortar hierba nueva o gruesa, y alargar así la duración de la batería.
MANTENIMIENTO
ADVERTENCIA: detenga el cortacésped y extraiga la llave de seguridad antes de retirar la bolsa de hierba.
ATENCIÓN: Para asegurarse de un servicio prolongado y confiable, realice regularmente los siguientes procedimientos de mantenimiento. Verifique si hay defectos
obvios tales como una cuchilla suelta, fuera de lugar o dañada, accesorios sueltos y componentes desgastados o dañados. Compruebe que las cubiertas y guardas protectoras no se hayan dañado y estén correctamente unidas a la cortadora de césped. Realice todo mantenimiento o reparación necesarios antes de utilizar la cortadora de césped. Si a pesar del mantenimiento regular la cortadora llegara a presentar fallas, por favor llame a nuestra línea de ayuda al cliente para asesoramiento.
AFILAR LA CUCHILLA
MANTENGA LAS CUCHILLAS AFILADAS PARA CONSEGUIR EL MEJOR RENDIMIENTO DEL CORTACÉSPED.
UTILICE PROTECCIÓN OCULAR AL DESINSTALAR, AFILAR E INSTALAR LA CUCHILLA. ASEGÚRESE DE RETIRAR LA LLAVE DE SEGURIDAD.
Afilar la cuchilla dos veces durante una sesión de corte suele ser suficiente en circunstancias normales. La arena hace que la cuchilla se desafile rápidamente. Si el suelo de su jardín es arenoso, necesitará afilar las cuchillas con más frecuencia.
CAMBIE INMEDIATAMENTE LAS CUCHILLAS SI ESTÁN DOBLADAS O DETERIORADAS.
AL AFILAR LA CUCHILLA:
- Asegúrese de que la cuchilla permanece equilibrada.
- Afile la cuchilla con el ángulo de corte original.
- Afile los bordes de corte a ambos extremos de la cuchilla, retirando cantidades iguales de material de ambos bordes.
NOTA:
- Asegúrese de que el cortacésped esté apagado y extraiga la llave.
- Coloque el cortacésped en el modo de almacenamiento vertical.
PARA AFILAR LA CUCHILLA EN UN TORNO (Véase la fig. M1)
-
Asegúrese de que se ha solstado el mango de la fianza, la cuchilla se ha detenido y se ha quitado la llave de seguridad antes de retirar la cuchilla.
-
Extraiga la cuchilla del cortacésped.
Consulte las instrucciones para desinstalar e instalar la cuchilla.
-
Fije la cuchilla M1-1 en un torno M1-2
-
Utilice gafas de seguridad y tenga cuidado de no cortarse.
-
Afile con cuidado los bordes de corte de la cuchilla con un diente fino M1-3 o una piedra de afilado.
-
Compruebe que la cuchilla esté equilibrada. Consulte las instrucciones para equilibrar la cuchilla.
-
Vuelva a colocar la cuchilla en el cortacésped y fíjela firmemente. Consulte las instrucciones siguientes.
EQUILIBRAR LA CUCHILLA (Véase la fig.. M2)
Compruebe que la cuchilla se encuentre equilibrada colocando el orificio central de la cuchilla M2-1 sobre un clavo o un destornillador M2-2, sostenido horizontalmente en un torno M2-3. Si alguno de los extremos de la cuchilla gira hacia abajo, afile ese extremo. La cuchilla se encuentra equilibrada correctamente cuando no cae ningún extremo.
MANTENIMIENTO DE LAS CUCHILLAS (Véase la fig. N1, N2)
Cambie la cuchilla metálica después de 50 horas de corte o 2 años, lo que ocurra antes, independientemente de la condición de las mismas.
Siga el procedimiento siguiente para extraer y reemplazar la cuchilla. Necesitará guantes de jardín (no suministrados) y una llave (no suministrada) para extraer la cuchilla.
Sostenga la cuchilla (19) y desenrosque el perno de la cuchilla (18) hacia la izquierda utilizando una llave, y extraiga la cuchilla a continuación.
Para volver a montarla, coloque la cuchilla (19) con los bordes cortantes orientados hacia el suelo. Apriete entonces firmemente la tuerca de la cuchilla (18).
ALMACENAMIENTO (VÉASE LA FIG. L1, L2)
Detenga el cortacésped y extraiga siempre la llave de seguridad. Limpie a fondo las partes exteriores de la máquina usando una escobilla suave y un paño. No utilice agua,
solventes ni lustradores. Deje su máquina libre de césped y deshechos, especialmente en las ranuras de ventilación.
Coloque la máquina de costado y limpie el área de la cuchilla. Si encuentra residuos de césped compactados en el área de la cuchilla, retírelos con un implemento de madera o plástico.
Guarde la máquina en un lugar seco. No coloque otros objetos encima de la máquina.
Para facilitar el almacenamiento, suelte el mando del mango y doble la parte superior del mango tal como se muestra en las Fig. L1 y L2.
PROTECCIÓN AMBIENTAL
Los residuos de equipamientos eléctricos y electrónicos no deben depositarse con las basuras domésticas.
Se recogen para reciclarse en centros especializados. Consulte las autoridades locales o su distribuidor para
obtener información sobre la organización de la recogida.
SOLUCIÓN DE PROBLEMAS
| Problemas Acción correctora | |
| 1. El cortacésped deja de funcionar cuando se activa el mango de la fianza. | A. Compruebe que la llave de seguridad esté instalada y colocada correctamente, y que el botón de la carcasa del interruptor esté presionado completamente.B. Suelte el mango de la fianza para apagar el cortacésped.Retire la llave de seguridad, gire el cortacésped y verifique que la cuchilla pueda girar libremente. Si no está totalmente liberada, devuélvalo a un administrador autorizado. La cuchilla debe girar libremente.C. ¿La batería está completamente cargada? Conecte el cargador y espere hasta que se ilumine la luz verde. |
| 2. El motor se detiene mientras está cortando el césped. | A.Suelte el mango de la fianza para apagar el cortacésped. Retire la llave de seguridad, gire el cortacésped y verifique que la cuchilla pueda girar libremente. Si no está totalmente liberada, devuélvalo a un administrador autorizado. La cuchilla debe girar libremente.B. Eleve la altura de corte de las ruedas a la posición más alta y encienda el cortacésped.C. ¿La batería está completamente cargada? Conecte el cargador y espere hasta que se ilumine la luz verde.D. No sobrecargue el cortacésped. Disminuya la velocidad de corte o aumente la altura de corte. O ambos. |
| 3. El cortacésped funciona pero el corte no es satis¬factorio, o no se corta todo el césped. | A. ¿La batería está completamente cargada? Conecte el cargador y espere hasta que se ilumine la luz verde.B.Suelte el mango de la fianza para apagar el cortacésped. Retire la llave de seguridad. Dé la vuelta al cortacésped y verifique que: El estado de la cuchilla: mantenga la cuchilla afilada. La cubierta y el conducto de descarga para la obstrucción.C. Es probable que la altura de las ruedas se haya fijado en una posición demasiado baja para el estado del césped. Eleve la altura de corte. |
| 4. El cortacésped resulta difícil de empujar. | A. Eleve la altura de corte para reducir el rozamiento de la cubierta contra el césped. Compruebe que cada rueda gire libremente. |
| 5. El cortacésped produce vibraciones y ruidos de una manera inusual. | A.Suelte el mango de la fianza para apagar el cortacésped. Retire la llave de seguridad. Gire la podadora de costado y revise la cuchilla para asegurar que no se haya doblado o dañado. Si la cuchilla está dañada, reemplácela con una cuchilla de repuesto. Si la parte inferior de la plataforma está dañada, devuelva el cortacésped a un centro de servicio autorizado.B.Si no hay daños visibles en la cuchilla y el cortacésped aún vibra: Suelte el mango de la fianza para apagar el cortacésped, retire la llave de seguridad y retire la cuchilla. Gire la cuchilla 180 grados y vuelva a apretarlo. Si el cortacésped aún vibra, devuélvalo a un centro de servicio autorizado. |
| 6. Los LEDs del cargador de batería no se encienden. | A. Compruebe el enchufe de conexión.B. Sustituya el cargador. |
| 7. El LED de carga de la batería no se vuelve verde. | A. Es necesario revisar la batería. Llévela a un centro de servicio autorizado. |
| 8. El cortacésped no recoge los recortes en la bolsa. | A. Extraiga la placa de mantillo al embolsar.B. Canal inclinado obstruido. Suelte el mango de la fianza para apagar el cortacésped. Retire la llave de seguridad. Limpie la rampa de recortes de la hierba.C. Demasiada hierba cortada. Eleve la altura de corte de las ruedas para reducir la longitud del corte.D. Bolsa llena. Vacíe la bolsa con más frecuencia. |
| 9. Se ven recortes en el mantillo. | A. Se está cortando demasiado césped. Eleve la altura de corte de las ruedas para reducir la longitud del corte. No corte más de 1/3 de la longitud total.B. Compruebe que la cuchilla esté afilada. La cuchilla debe mantenerse siempre afilada. |
| 10. El tiempo de funcionamiento se acorta tras varios usos. | A. Lleve la máquina a un centro de servicio autorizado; es posible que se tenga que instalar una batería nueva. |
| 11. El LED del cargador de baterías parpadea en rojo y la batería no se puede cargar. | A. La batería se sobrecalienta cuando funciona de forma continua. Extraiga la batería del cargador y deje que se enfríe a 42 °C o menos. |
DECLARACIÓN DE CONFOR- MIDAD
Los que reciben,
POSITEC Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany
Declaran que el producto
Descripción Cortacésped sin cables WORX
789 - denominaciones de maquinaria, representantes de Cortacésped sin cables)
Función Corte de césped
Cumple con las siguientes Directivas,
2006/42/EC, 2014/30/EU, 2011/65/
EU&(EU)2015/863, 2000/14/EC modificada por 2005/88/EC
2000/14/EC modificada por 2005/88/EC:
- Procedimiento de evaluación de la conformidad de acuerdo con Annex VI
- Nivel de presión acústica 89.3 dB(A)
- Nivel de intensidad acústica 92 dB(A)
Notificación realizada por
Nombre:Intertek Testing & Certification Ltd (cuerpo notificado 0359)
Dirección: Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL
Normativas conformes a,
EN 60335-1, EN 60335-2-77, EN 62233, EN ISO
3744, EN 55014-1, EN 55014-2
La persona autorizada para componer el archivo técnico,
Firma: Marcel Filz
Dirección: Positec Germany GmbH, Grüner
Weg 10, 50825 Cologne, Germany
2019/11/14
Allen Ding
Ingeniero Jefe Adjunto. Pruebas y Certificación.
Positec Technology (China) Co., Ltd
i) A bateria necessita de ser carregada antes de ser utilizada. Consulte sempre estas
* utilizado com 2 conjuntos de baterias totalmente carregadas simultaneamente.
